Kallista P22107 User manual

Installation Guide
Deck-Mount Bath Faucet with Riser Tubes
P22107, P22109, P22110,
P22207, P22707, P22709,
P22807, P23007
Français, page “Français-1”
Español, página “Español-1”
1019831-2-B

Thank You For Choosing Kallista
We appreciate your commitment to Kallista quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kallista.
Tools and Materials
Before You Begin
IMPORTANT! For proper drainage of the spout, install the bath
faucet to a level surface.
Observe all local plumbing and building codes.
Shut off the main water supply.
The appearance of your faucet may differ from the faucet
illustrated. The referenced components in the illustration and the
installation instructions still apply.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Inspect all threads, connections, and O-rings to ensure they are
clean before installing.
Before installing this product, the water supplies, finished deck
material, and bath must be in place.
The installation method for deck riser tubes and floor riser tubes
are identical.
Supply connections may vary from site to site. For this
installation guide, copper supply tubing is used.

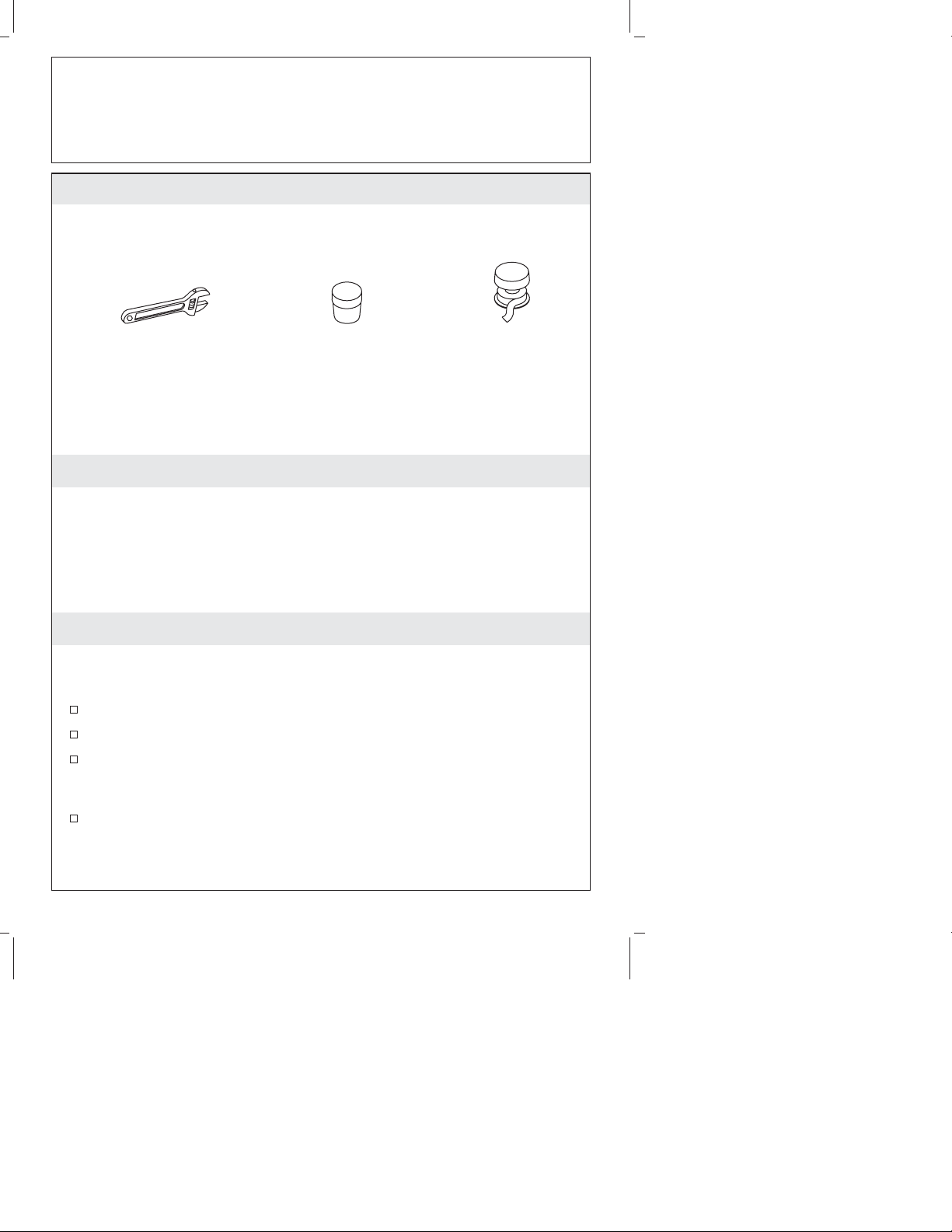

Adjustable Wrench Plumbers Putty Sealant Tape
1019831-2-B 2 Kallista

Before You Begin (cont.)
An adapter to convert an IPS thread to an NPT thread is included
with the deck/floor riser tubes.
Kallista reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Kallista 3 1019831-2-B

1. Install the Riser Tubes and Faucet
Connect the Supplies
NOTE: Supply connections may vary from site to site. For this
installation guide, copper supply tubing is used.
For copper supply connections: Solder the female connections to
the water supply tubes, then apply thread sealant to the female
copper connections.
For all other supply connections: Connect the supplies. Use the
adapter (supplied) to convert the IPS thread to the NPT thread, if
necessary.

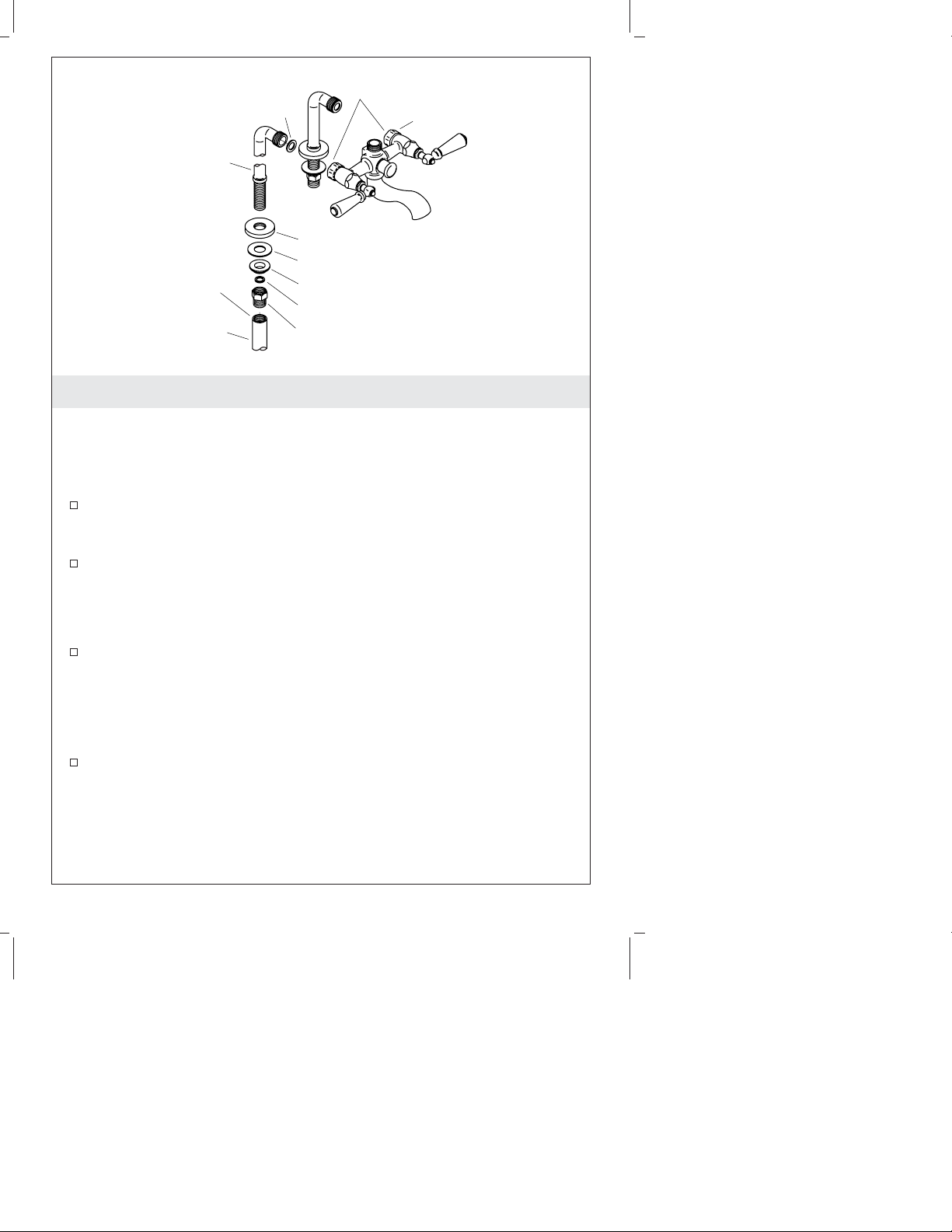

Install the Riser Tubes
For floor riser tubes: Ensure the escutcheon, large washer,
locknut, small washer, and adapter are assembled on each floor
riser tube (as shown). Thread the riser tubes down onto the
female copper connections until the riser tubes bottom out.
For deck riser tubes: Insert the riser tube with escutcheon
through the deck. From underneath the deck, secure the riser
tubes with a washer and locknut.
For all installations:
Apply plumbers putty to the underside of each escutcheon, then
press each escutcheon against the finished floor/deck. Wipe away
any excess putty.
Insert a supply washer into each yoke of the bath faucet.
Female Copper
Connection
Riser Tube
Water Supply Tube
Escutcheon
Large Washer
Locknut
Small Washer
Adapter
Supply Washer Yoke
Supply Nut
1019831-2-B 4 Kallista

Install the Riser Tubes and Faucet (cont.)
Slide the yokes of the bath faucet onto the riser tubes.
NOTE: Wrap a clean cloth around the supply nuts before tightening
the supply nuts with a wrench. This will protect the finish.
Wrench tighten the supply nut on each yoke to secure the bath
faucet to the riser tubes.
Kallista 5 1019831-2-B

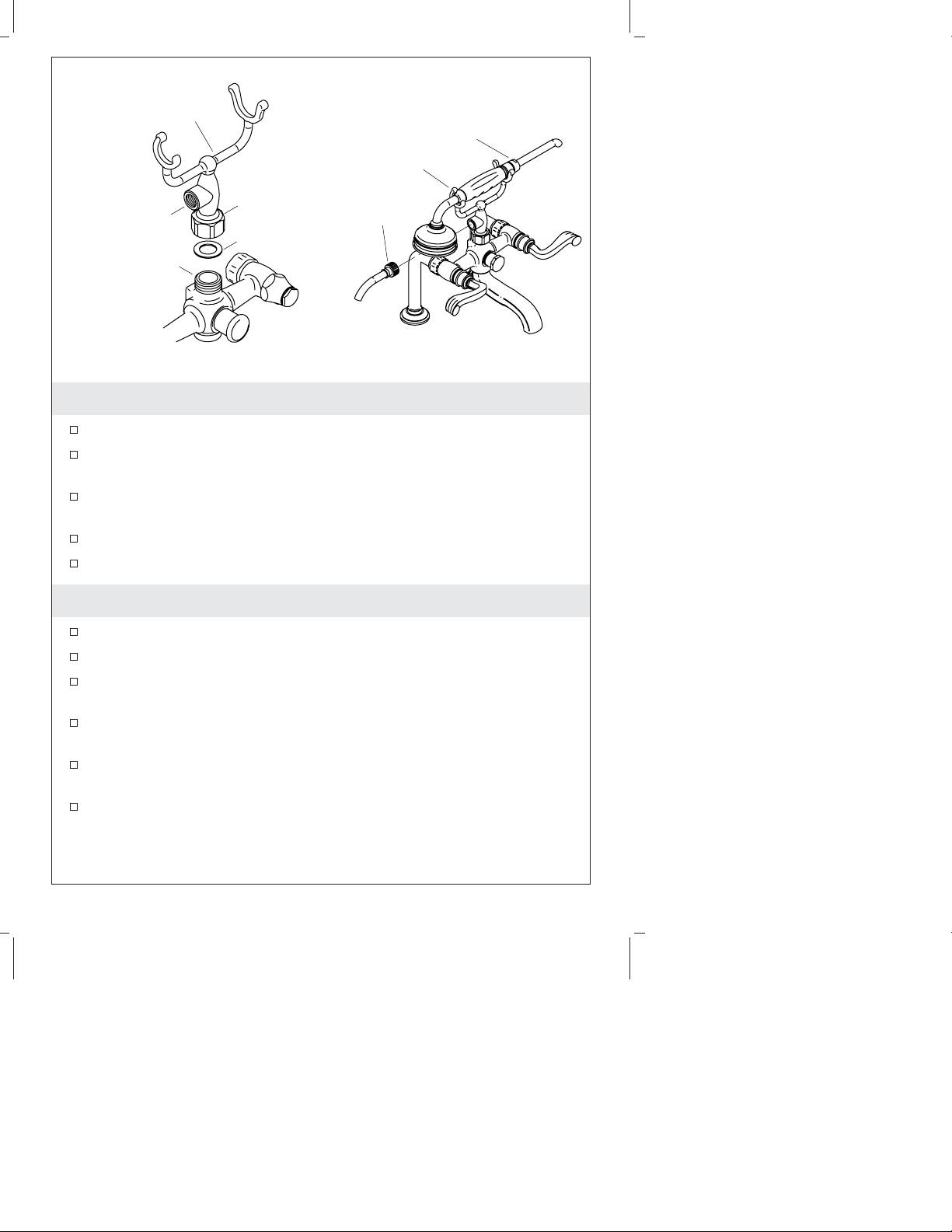

2. Install the Handshower
Insert the washer into the nut of the bracket assembly.
Wrench tighten the nut of the bracket assembly to the hose outlet
on the bath faucet.
Secure the female hose end to the hose outlet on the bracket
assembly.
Secure the male hose end to the handshower.
Place the handshower on the cradle.
3. Installation Checkout
Ensure that all connections are watertight.
Open the drain.
Open the main water supply and check for leaks. Repair as
necessary.
Open both hot and cold valves and run water through the spout
for one minute to remove debris.
Activate the handshower. Check for leaks at the flexible hose and
handshower hose connections.
Close the valves.
Nut
Washer
Bracket
Assembly
Hose Outlet on
Bath Faucet
Hose
Outlet
Cradle
Male
Hose End
Female
Hose End
1019831-2-B 6 Kallista

Guide d’installation
Robinet de baignoire à montage sur comptoir
avec tubes élévateurs
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kallista. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi Kallista.
Avant de commencer
IMPORTANT ! Pour un drainage correct du bec, installer le robinet
de baignoire sur une surface nivelée.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
L’apparence du robinet pourrait différer du robinet illustré. Les
composants listés dans l’illustration et dans les instructions
d’installation s’appliquent tout de même.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Clé à molette Ruban
d'étanchéité
pour filets
Mastic de
plombier
Kallista Français-1 1019831-2-B

Avant de commencer (cont.)
Vérifier tous les filetages, toutes les connexions et les joints
toriques pour s’assurer qu’ils sont propres avant de commencer
l’installation.
Avant l’installation de ce produit, les alimentations d’eau, le
matériau de comptoir fini, et la baignoire doivent être mis en
place.
La méthode d’installation des tubes élévateurs de comptoir et
ceux du sol sont identiques.
Les connexions d’alimentation peuvent varier de site en site. Pour
ce guide d’installation, de la tuyauterie d’alimentation en cuivre
est utilisée.
Un adaptateur pour convertir un filetage IPS à NPT est inclus
avec les tubes élévateurs de comptoir/sol.
Kallista se réserve le droit d’apporter des modifications sur le
désign des robinets sans avis préalables, comme spécifié dans le
catalogue des prix.
1019831-2-B Français-2 Kallista

1. Installer les tubes élévateurs et le robinet
Connecter les alimentations
REMARQUE : Les connexions d’alimentation peuvent varier de site
en site. Pour ce guide d’installation, de la tuyauterie d’alimentation
en cuivre est utilisée.
Pour des connexions d’alimentation en cuivre: Souder les
connexions femelles aux tubes d’alimentation d’eau puis
appliquer de l’étanchéité pour filetage aux connexions femelles en
cuivre.
Pour toutes les autres connexions: Connecter les alimentations.
Utiliser l’adaptateur (fourni) pour convertir le filetage IPS en NPT
si nécessaire.
Installer les tubes élévateurs
Pour les tubes élévateurs au sol: S’assurer que l’applique, la
rondelle large, le contre-écrou, la petite rondelle et l’adaptateur
soient assemblés sur chaque tube élévateur au sol (tel qu’illustré).
Visser les tubes élévateurs sur les connexions femelles en cuivre
jusqu’au fond.
Pour les tubes élévateurs de comptoir: Insérer le tube élévateur
avec l’applique dans le comptoir. D’en dessous du comptoir,
sécuriser les tubes élévateurs avec une rondelle et un
contre-écrou.
Pour toutes les installations:
Connection en
cuivre femelle
Tube élévateur
Tube d'alimentation
d'eau
Applique
Large rondelle
Contre-écrou
Petite rondelle
Adaptateur
Rondelle d'alimentation Arcade
Écrou d'alimentation
Kallista Français-3 1019831-2-B

Installer les tubes élévateurs et le robinet (cont.)
Appliquer du mastic de plombier en-dessous de chaque applique
puis presser chaque applique contre le sol/comptoir fini. Essuyer
tout excédent de mastic.
Insérer une rondelle d’alimentation dans chaque arcade du
robinet de baignoire.
Glisser les arcades du robinet de baignoire sur les tubes
élévateurs.
REMARQUE : Envelopper un chiffon propre autour des écrous
d’alimentation avant de les serrer avec une clé. Ceci protégera la
finition.
Serrer à clé l’écrou d’alimentation sur chaque arcade pour
sécuriser le robinet de baignoire aux tubes élévateurs.
1019831-2-B Français-4 Kallista

2. Installer la douchette
Insérer la rondelle sur l’écrou du support.
Serrer à clé l’écrou du support sur la sortie du tuyau du robinet
de baignoire.
Sécuriser l’extrémité femelle du tuyau à la sortie du tuyau sur
l’ensemble de support.
Sécuriser l’extrémité mâle à la douchette.
Placer la douchette sur le berceau.
3. Vérification de l’installation
S’assurer que toutes les connexions soient étanches.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
une minute à travers le bec pour chasser tous les débris.
Activer la pomme de douche. Vérifier s’il y a des fuites dans les
connexions du tuyau flexible et de celui de la pomme de douche.
Fermer les valves.
Écrou
Rondelle
Ensemble
de support
Sortie du tuyau
sur robinet de
baignoire
Sortie du
tuyau
Berceau
Extrémité mâle
de tuyau
Extrémité
femelle de
tuyau
Kallista Français-5 1019831-2-B

Guía de instalación
Grifería de montaje en cubierta con tubos
verticales para bañera
Herramientas y materiales
Gracias por elegir los productos de Kallista
Le agradecemos que haya elegido la calidad de Kallista. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kallista.
Antes de comenzar
¡IMPORTANTE! Para que el surtidor drene correctamente, instale la
grifería de bañera en una superficie nivelada.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
La apariencia de su grifería puede ser diferente de la grifería
ilustrada. Los componentes indicados en la ilustración y las
instrucciones de instalación aun aplican.
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para asegurarse que no esté dañada. Vuelva a
colocarla en la caja hasta que la instale.
Llave ajustable Masilla de plomería Cinta selladora
para rosca
Kallista Español-1 1019831-2-B

Antes de comenzar (cont.)
Revise todas las roscas, conexiones y arosellos (O-rings) para
cerciorarse de que estén limpios antes de la instalación.
Antes de instalar este producto, los suministros de agua, el
material de acabado de la cubierta y la bañera deben estar en su
lugar.
El método de instalación de los tubos verticales de cubierta y los
tubos verticales de piso es el mismo.
Las conexiones de los suministros pueden variar de un lugar a
otro. En esta guía de instalación, se utiliza tubería de suministro
de cobre.
Con los tubos verticales de cubierta/piso se provee un adaptador
para convertir de rosca IPS a rosca NPT.
Kallista se reserva el derecho de modificar el diseño de la grifería
sin previo aviso, tal como se especifica en la lista de precios.
Kallista Español-2 1019831-2-B

1. Instale los tubos verticales y la grifería
Conecte los suministros
NOTA: Las conexiones de los suministros pueden variar de un lugar
a otro. En esta guía de instalación, se utiliza tubería de suministro
de cobre.
Para conexiones de suministros de cobre: Suelde las conexiones
hembra a los tubos de suministro de agua, luego aplique sellador
de roscas a las conexiones hembra de cobre.
Para todas las demás conexiones de suministros: Conecte los
suministros. Utilice el adaptador (provisto) para convertir la rosca
IPS a rosca NPT, si es necesario.
Instale los tubos verticales
Para tubos verticales de piso: Asegúrese de que el chapetón, la
arandela grande, la contratuerca, la arandela pequeña y el
adaptador estén ensamblados en cada tubo vertical de piso (como
se ilustra). Enrosque los tubos verticales hacia abajo en las
conexiones hembras de cobre hasta que los tubos verticales
lleguen al fondo.
Para tubos verticales de cubierta: Inserte el tubo vertical con
chapetón a través de la cubierta. Por debajo de la cubierta, fije los
tubos verticales con una arandela y contratuerca.
Para todas las instalaciones:
Conexión hembra
de cobre
Tubo vertical
Tubo de suministro
de agua
Chapetón
Arandela grande
Contratuerca
Arandela pequeña
Adaptador
Arandela de suministro Montura
Tuerca de suministro
1019831-2-B Español-3 Kallista

Instale los tubos verticales y la grifería (cont.)
Aplique masilla de plomería en el dorso de cada chapetón, luego
presione cada chapetón contra la cubierta/piso acabado. Limpie
el exceso de masilla.
Inserte una arandela de suministro en cada montura de la grifería
de bañera.
Deslice las monturas de la grifería de bañera en los tubos
verticales.
NOTA: Envuelva un trapo limpie alrededor de las tuercas de los
suministros antes de apretarlas con una llave. Esto protegerá el
acabado.
Con una llave apriete las tuercas de suministro en cada montura
para fijar la grifería de bañera a los tubos verticales.
Kallista Español-4 1019831-2-B

2. Instale la ducha de mano
Inserte la arandela en la tuerca del montaje del soporte.
Con una llave apriete la tuerca del montaje del soporte a la salida
de la manguera en la grifería de bañera.
Fije el extremo hembra de la manguera en la salida de la
manguera en el montaje del soporte.
Fije el extremo macho de la manguera a la ducha de mano.
Coloque la ducha de mano en el soporte.
3. Verificación de la instalación
Asegúrese de que todas las conexiones sean impermeables.
Abra el desagüe.
Abra el suministro principal del agua y verifique que no haya
fugas. Repare de ser necesario.
Abra las válvulas del agua fría y caliente, y deje que el agua corra
por el surtidor durante un minuto para eliminar las partículas.
Active la ducha de mano. Verifique que no haya fugas en las
conexiones de las mangueras flexibles y de la ducha de mano.
Cierre las válvulas.
Tuerca
Arandela
Montaje
del soporte
Salida de la
manguera
en grifería
de bañera
Salida de la
manguera
Soporte
Extremo macho
de la manguera
Extremo
hembra de
la manguera
1019831-2-B Español-5 Kallista

1019831-2-B

1019831-2-B

1019831-2-B

USA/Canada: 1-888-4-KALLISTA
Fax: [phone]
kallista.com
©2006 KALLISTA
1019831-2-B
