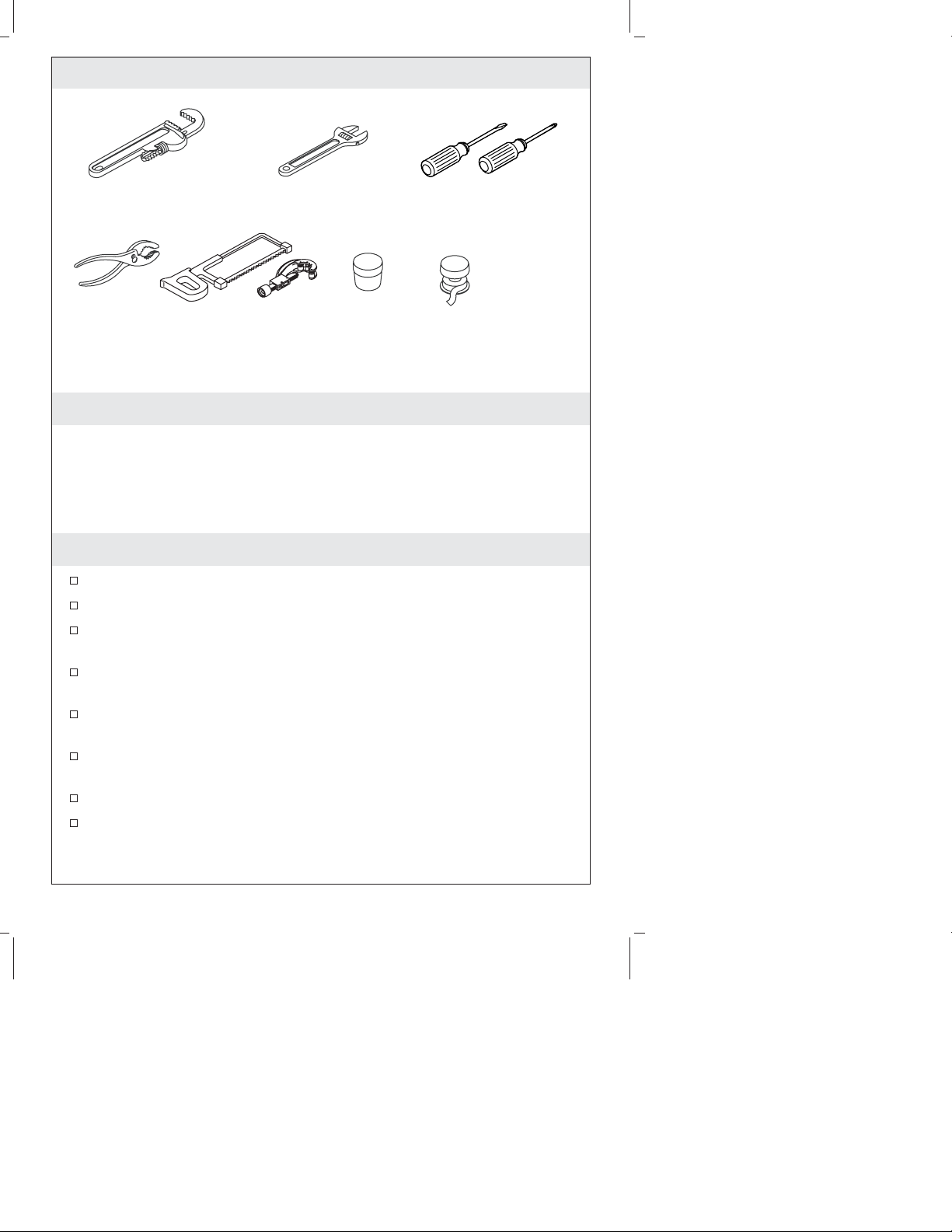

Tools and Materials
Thank You For Choosing Kallista
We appreciate your commitment to Kallista quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kallista.
Before You Begin
Observe all local plumbing and building codes.
Turn off the main water supplies.
Carefully inspect all drain components for damage before
installing.
If installing a new bath, install the drain before installing the
bath.
For replacement drain installations, remove the wall covering
from the drain end of the bath and remove the existing drain.
Cover the bath with a drop cloth or similar material during
installation.
Use care to protect the product finish during installation.
The overflow ell and drain ell tubes may need to be cut for
proper fit. Measure carefully, cut them to the proper length and
remove any rough edges.
Hacksaw or
Tubing Cutter
Plus:
• Trap
Pipe
Wrench
Adjustable
Wrench
Plumbers
Putty Thread Sealant
Tape
Pliers
Assorted
Screwdrivers
1040187-2-A 2 Kallista

Before You Begin (cont.)
Refer to the roughing-in dimensions of your bath to properly
install this product.
Kallista reserves the right to make revisions in the design of
drains without notice, as specified in the Price Book.
IMPORTANT! Do not wrench tighten the connections and fittings
until instructed to do so. Initially hand tighten the connections.
Kallista 3 1040187-2-A

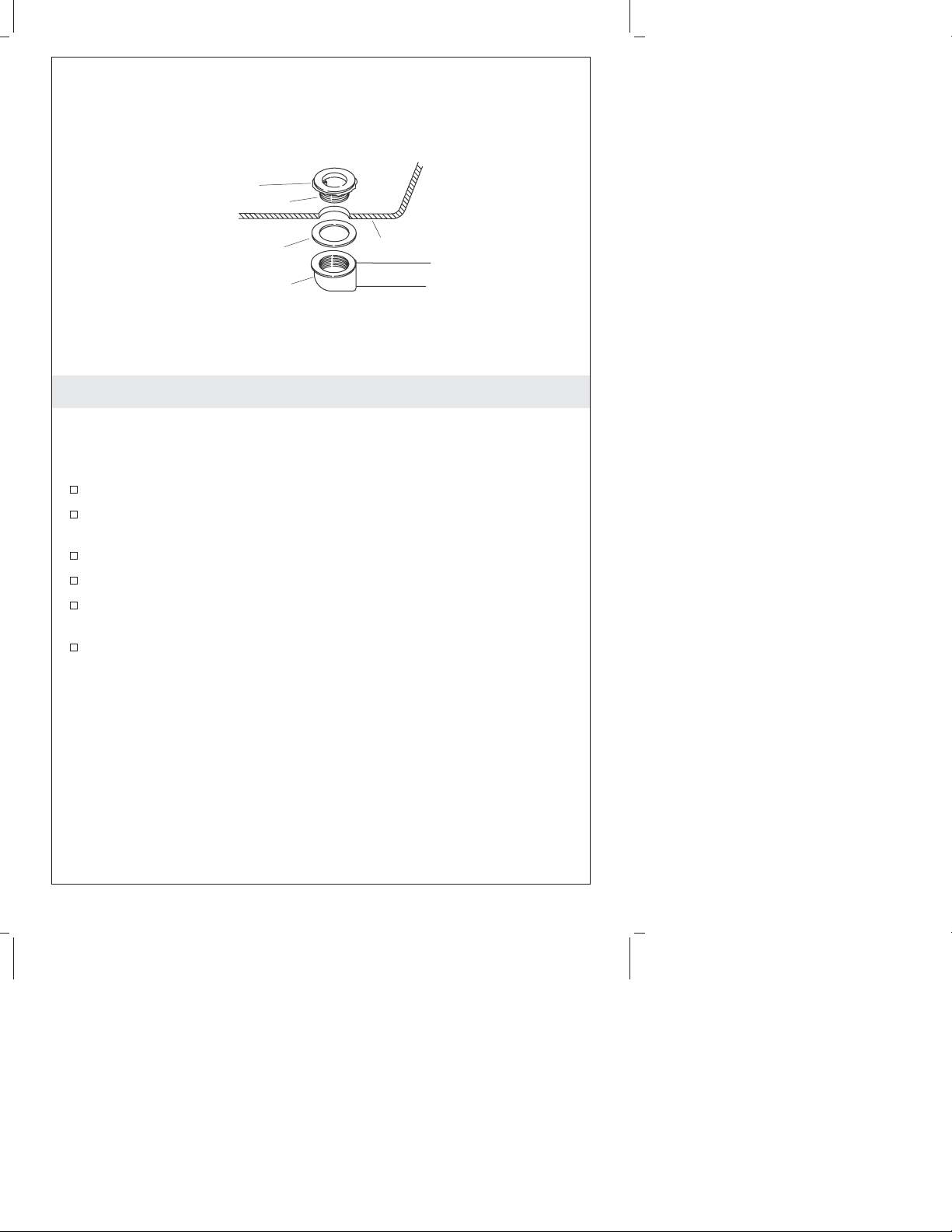

1. Install the Drain Ell
NOTE: The strainer, gasket and drain ell ship assembled.
Disassemble these items prior to continuing with this install
procedure.
Remove the stopper, strainer, and gasket from the drain ell.
Apply a generous bead of plumbers putty or other sealant to the
underside of the strainer.
Align the drain ell to point toward the front of the bath.
Align the drain ell and gasket underneath the bath drain hole.
Carefully thread the strainer into the drain ell until snug. Do not
fully tighten at this time.
Remove any excess plumbers putty from around the strainer.
Drain
Ell
Apply
plumbers
putty.
Strainer
Gasket Bath
1040187-2-A 4 Kallista

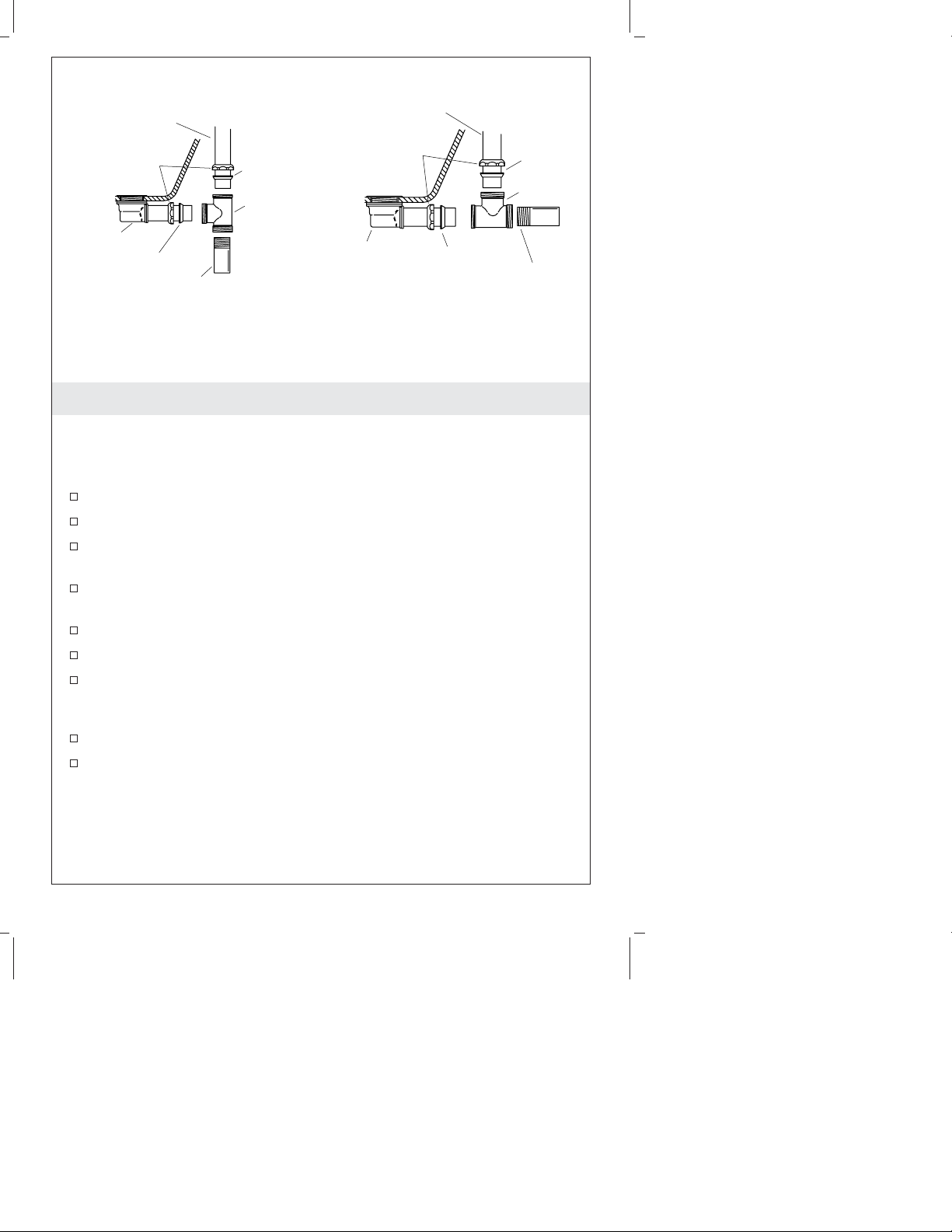

2. Install the Drain Tubing
NOTE: The same steps apply to both above-the-floor and
through-the-floor installations, but the tee is aligned differently.
Align as shown in the illustration.
Slide a coupling nut, then a gasket onto the overflow tube.
Slide a coupling nut, then a gasket onto the drain ell.
Align the overflow tube and drain ell with the tee. Align the tee
following the illustration for your style of installation.
Insert the tubes completely into the tee. If necessary, cut the
overflow tube to the correct length.
Align the tubes and tighten the nuts.
Slide a coupling nut, then a gasket onto one end of the tailpiece.
Insert the tailpiece into the trap inlet, with 1” (2.5 cm) to 2” (5.1
cm) inside the trap. The tailpiece may need to be cut for proper
fit.
Insert the tailpiece completely into the tee and tighten the nut.
Tighten the trap inlet onto the tailpiece.
Tee
Tailpiece
Overflow Tube
Gasket
Gasket
Coupling Nuts
Through-the-Floor Installations
Drain Ell
Tee
Tailpiece
Gasket
Gasket
Overflow Tube
Coupling Nuts
Drain Ell
Above-the-Floor Installations
Kallista 5 1040187-2-A

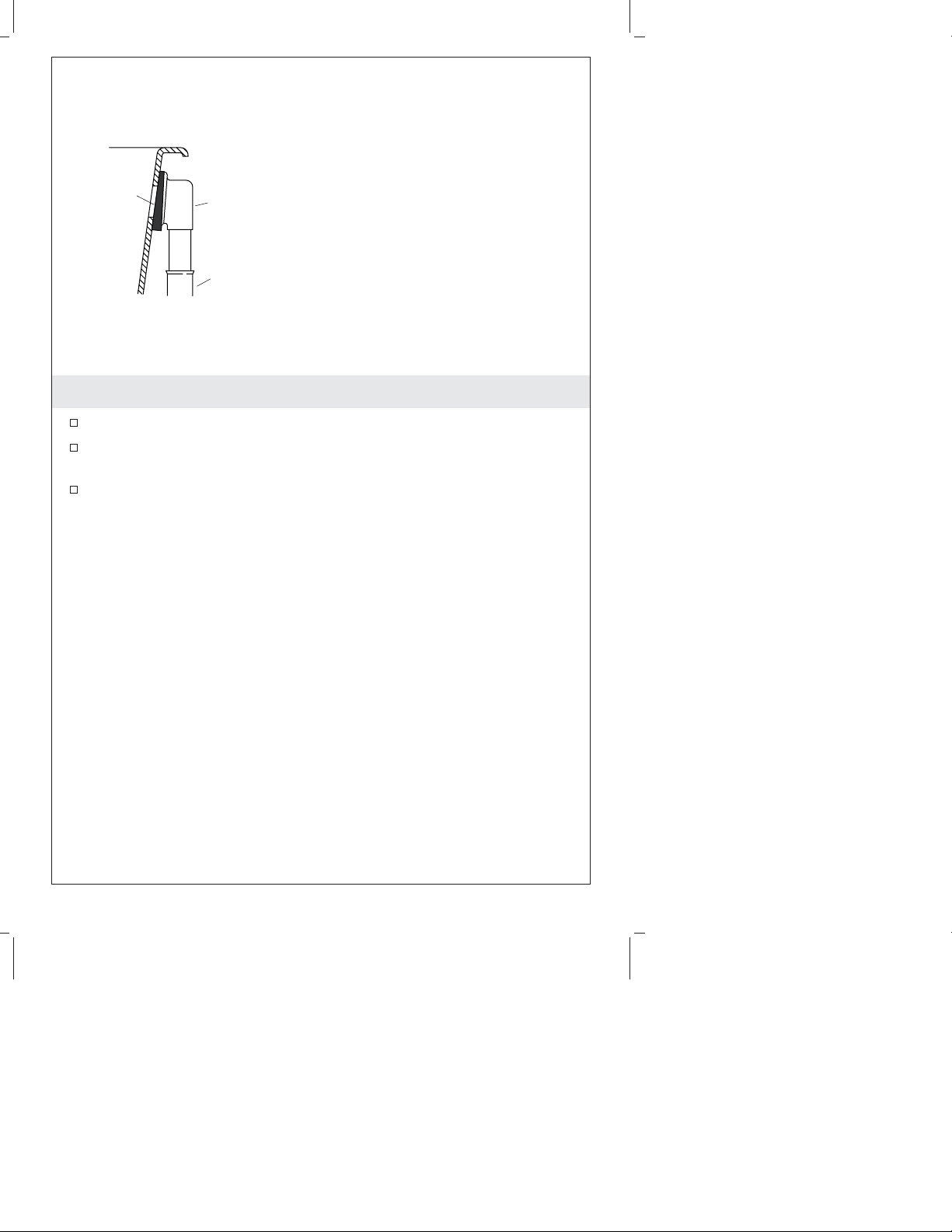

3. Install the Overflow Ell
Attach the tapered gasket to the overflow ell.
The tapered side should be facing out, and the thin edge should
be on top when the gasket is properly positioned.
Align the overflow ell with the overflow hole in the bath.
Tube
Tapered
Gasket Overflow
Ell
1040187-2-A 6 Kallista

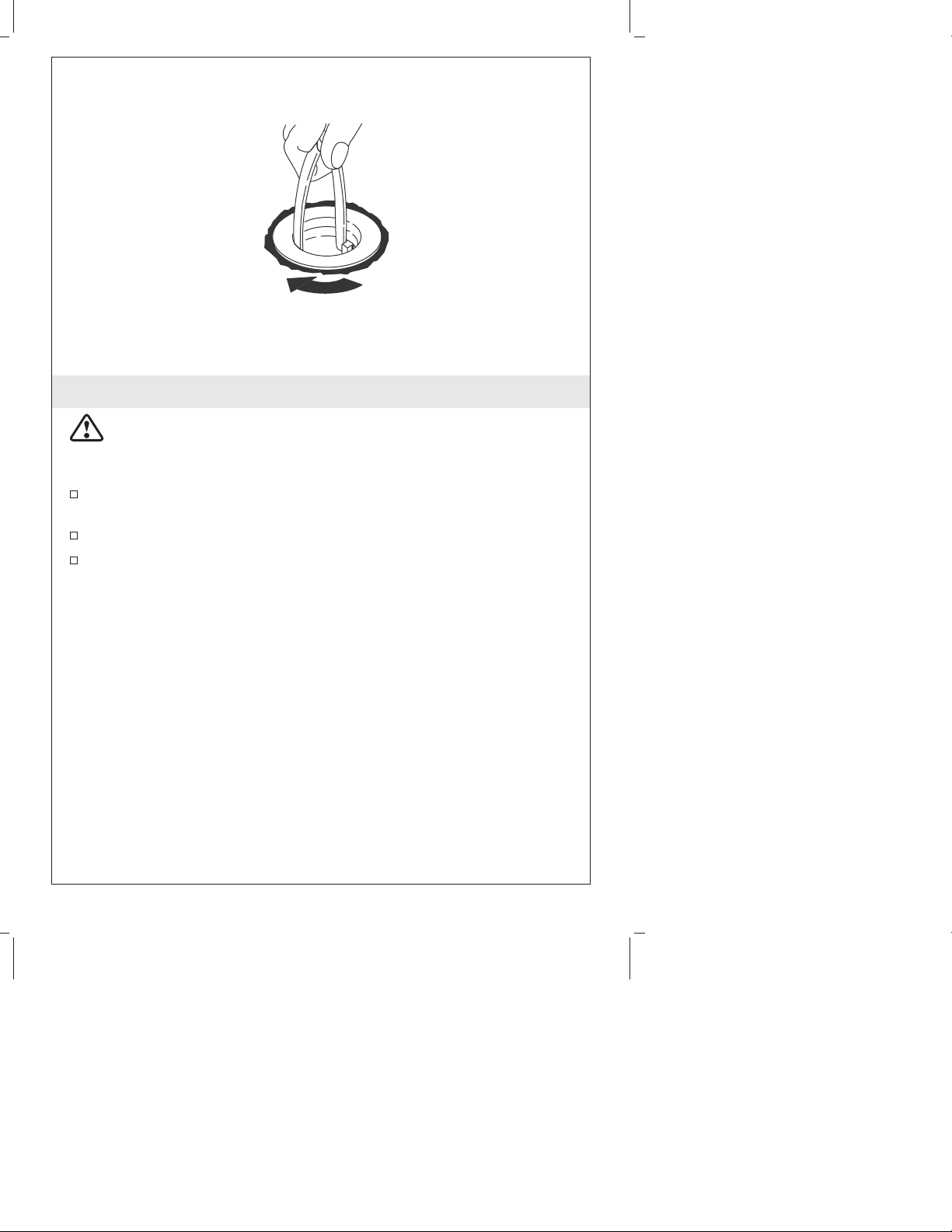

4. Tighten the Drain Ell
CAUTION: Risk of property damage. Do not reposition the
drain ell after the strainer is tightened. Moving the drain ell may
damage the seal created when the strainer was tightened,
increasing the risk of leaking.
Tighten the drain ell securely by inserting plier handles into the
top of the strainer.
Turn the strainer into the drain ell.
Remove any excess plumbers putty.
Kallista 7 1040187-2-A

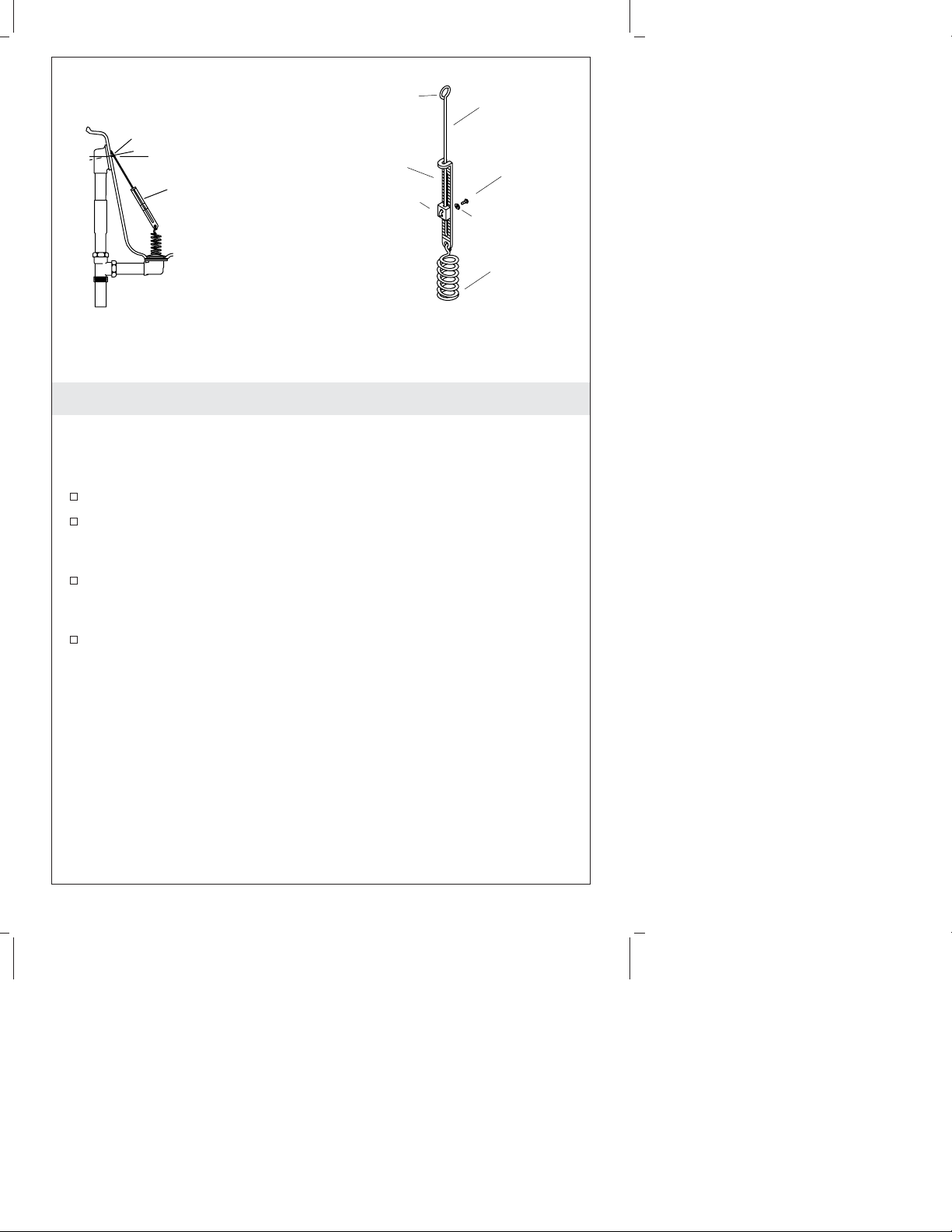

5. Install the Lift Rod
NOTE: If more than one lift rod is supplied, choose the one that
most comfortably extends to the diagonal length between the closed
drain stopper to the overflow ell.
Assemble the lift rod components.
Place the spring of the lift rod assembly on the top of the closed
drain stopper and align the eye of the lift rod with the center of
the overflow ell opening.
Adjust the lift rod assembly to the proper length. Slide the
adjusting block up the adjusting rail to increase clearance, or
down the rail to decrease the clearance.
Center the eye of the lift rod with the center of the overflow ell
opening for final alignment.
Lift Rod
Assembly
Loop
Lift rod
Spring
Adjusting
Screw
Adjusting
Block
Assemble lift rod
components.
Adjusting
Rail
Lift Rod
Eye
Washer
1040187-2-A 8 Kallista

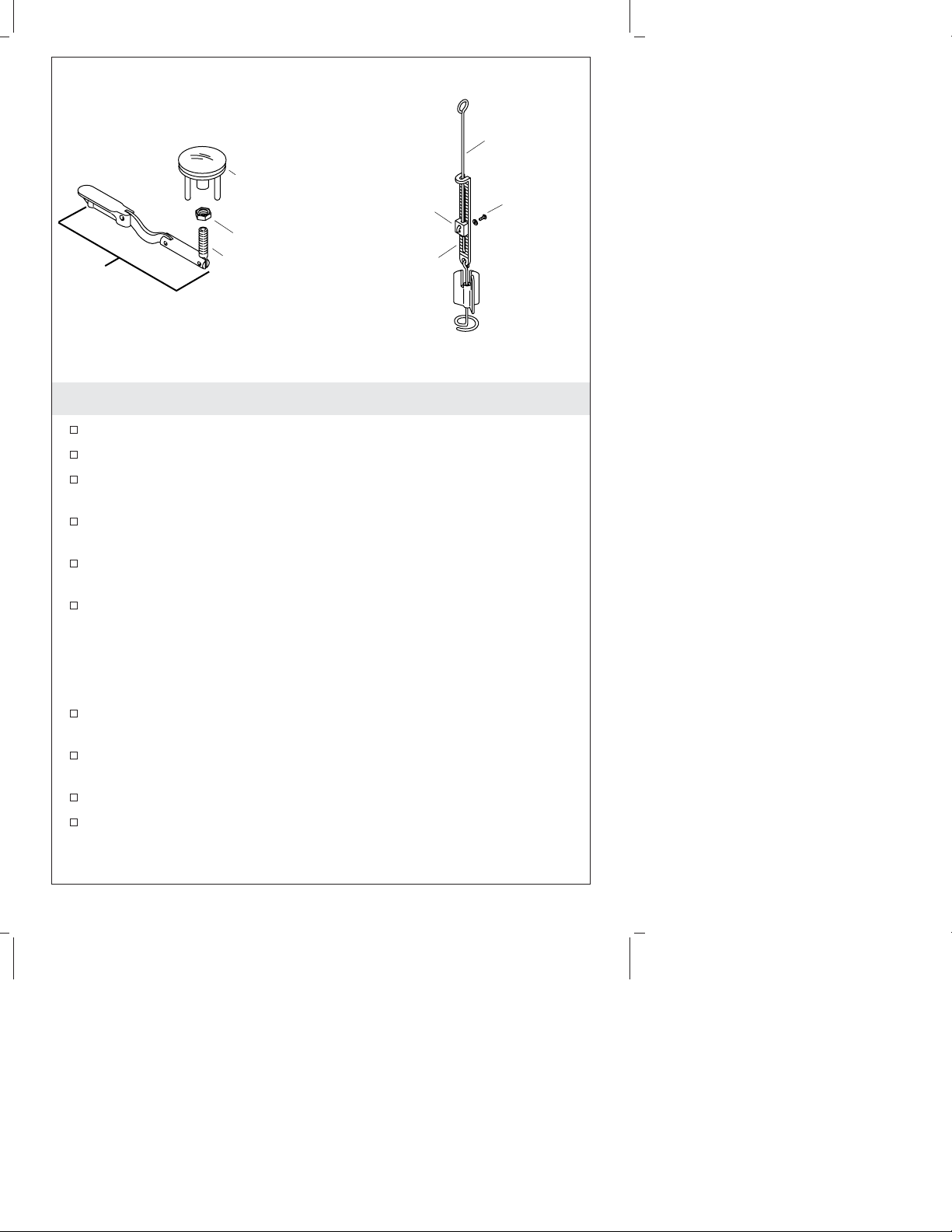

6. Assemble Overflow Handle
Place the lever through the overflow cover.
Slide a cotter pin through the hole in the lever closest to the
overflow hood.
Slide one washer, the spring, and a second washer onto the lever.
Secure the spring and washers in place by sliding a cotter pin
through the hole in the lever.
Spread the ends of both cotter pins to secure them.
Lever
Washer
Spring
Cotter Pin
Cotter Pin
Overflow
Cover
Kallista 9 1040187-2-A

7. Install the Overflow Hood
Hook the lift rod eye onto the lever.
If necessary, close the lift rod eye with a pliers to prevent it from
slipping off the lever.
Insert the lift rod assembly, with attached hood, into the overflow
ell.
From inside the bath, thread two screws through the overflow
hood and then into the overflow ell.
Screws
Overflow
Elbow
Lift Rod
Assembly Overflow
Hood Lift rod
Spring
Adjusting
Screw
Adjusting
Block
Assemble lift rod
components.
Adjusting
Rail
Lift Rod
Eye
Washer
1040187-2-A 10 Kallista

8. Install the Strainer Body
Lift the lever until it stops.
Insert the drain toggle assembly into the drain ell
The drain stopper should rise approximately 3/8″(1 cm) above
the strainer. Adjust if needed.
If adjustment is required, remove the drain toggle assembly from
the drain ell.
Raise the drain stopper by turning it counter clockwise, or lower
by turning it clockwise.
Tighten the nut until it contacts the underside of the drain
stopper.
NOTE: If sufficient clearance cannot be obtained by adjusting the
drain stopper, remove the drain toggle assembly and then the lift
rod assembly.
Loosen the screw and slide the adjusting block up or down as
needed.
Tighten the screw and insert the lift rod assembly into the
overflow ell.
Insert the drain toggle assembly into the drain ell.
Recheck clearance.
Drain
Stopper
Nut
Threaded
Rod
Drain
Toggle
Assembly
Lift Rod
Assembly
Screw
Adjusting
Block
Adjusting
Rail
Kallista 11 1040187-2-A

9. Complete the Installation
Make sure all connections are tight.
Open the drain.
Turn on the main water supply and check for leaks.
Make all needed final connections.
Close the drain.
Fill the bath with water and check for leaks. Make sure the
overflow connections do not leak.
Operate the lever to the open and close positions to check for
proper operation of the drain stopper.
1040187-2-A 12 Kallista

Guide d’installation
Drains de baignoire
Outils et matériels
Merci d’avoir choisi Kallista
Nous apprécions votre engagement envers la qualité Kallista. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi Kallista.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Examiner soigneusement tous les composants du drain pour en
déceler tout dommage avant l’installation.
Si une nouvelle baignoire est installée, installer le drain avant
d’installer la baignoire.
Scie à métaux
ou coupe tubes
Plus:
• Siphon
Clé à tuyau Clé à molette
Mastic de
plombier Ruban d'étanchéité
pour filetage
Tournevis
assortis
Pinces
Kallista Français-1 1040187-2-A

Avant de commencer (cont.)
Pour des installations de remplacement de drain, retirer le
revêtement du mur autour de l’extrémité du drain de la baignoire
puis retirer le drain existant.
Couvrir la baignoire avec une toile de protection pendant
l’installation.
Veiller à protéger la finition du produit durant l’installation.
Le coude de trop plein et les tubes de coude du drain peuvent
nécessiter d’être coupés pour un ajustage correct. Mesurer avec
précaution, les découpés à la bonne longueur et retirer tout
rebord rugueux.
Se référer aux dimensions de raccordement de votre baignoire
pour installer correctement ce produit.
Kallista se réserve le droit d’apporter des modifications sur le
design des drains sans préavis, comme spécifié dans le catalogue
des prix.
IMPORTANT ! Ne pas serrer les connexions et les raccords à clé à
moins d’en être instruit. Serrer initialement les connexions à la main.
1040187-2-A Français-2 Kallista

1. Installer le coude du drain
REMARQUE : La crépine, le joint et le coude du drain sont livrés
assemblés. Désassembler ces pièces avant de continuer la procédure
d’installation.
Retirer l’arrêt, la crépine et le joint d’étanchéité du coude du
drain.
Appliquer du mastic de plombier ou autre produit d’étanchéité
au-dessous du rebord de la crépine.
Aligner le coude du drain vers l’avant de la baignoire.
Aligner le coude du drain et le joint sous l’orifice du drain de
baignoire.
Visser avec précaution la crépine dans le coude de drain jusqu’au
serrage. Ne pas serrer complètement à ce moment.
Retirer tout excédent de mastic de plombier d’autour de la
crépine.
Coude
du drain
Appliquer du
mastic de
plomberie.
Crépine
Joint Baignoire
Kallista Français-3 1040187-2-A

2. Installer la tuyauterie du drain
REMARQUE : Les mêmes étapes s’appliquent aux installations sur
et à travers le sol, mais le T est aligné différemment. Aligner tel
qu’illustré.
Glisser un écrou de couplage, puis un joint sur le tube de
trop-plein.
Glisser un écrou de couplage, puis un joint sur le coude du drain.
Aligner le tube de trop-plein et le coude du drain avec le T.
Aligner le T en suivant l’illustration de votre style d’installation.
Insérer complètement les tubes dans le T. Si nécessaire, couper le
tube de trop-plein à la longueur correcte.
Aligner les tubes et serrer les écrous.
Glisser un écrou de couplage, puis un joint sur une des extrémités
de la pièce de raccordement.
Insérer la pièce de raccordement dans l’entrée du siphon, de 1”
(2,5 cm) à 2” (5,1 cm). La pièce de raccordement doit être coupée
pour un ajustement correct.
Insérer la pièce de raccordement dans le T et serrer l’écrou.
Serrer l’entrée du siphon sur la pièce de raccordement.
T
Pièce de
raccordement
Tube de trop-plein
Joint
Joint
Écrous de
raccordement
Installation à travers le sol
Coude
d'évacuation
T
Pièce de
raccordement
Joint
Joint
Tube de trop-plein
Écrous de
couplage
Coude
d'évacuation
Installation au-dessus du sol
1040187-2-A Français-4 Kallista

3. Installer le coude du trop-plein
Attacher le joint conique au coude du trop plein.
Le côté conique devrait faire face à l’extérieur, et le rebord fin
devrait être au-dessus lorsque le joint est proprement positionné.
Aligner le coude du trop-plein avec l’orifice de trop-plein dans la
baignoire.
Tuyau
Joint
conique Coude du
trop-plein
Kallista Français-5 1040187-2-A

4. Serrer le coude du drain
ATTENTION : Risque d’endommagement du matériel. Ne pas
repositionner le coude du drain une fois la crépine serrée.
Bouger le coude du drain pourrait endommager le joint créé
lorsque la crépine était serrée, augmentant le risque de fuite.
Serrer le coude de drain solidement en insérant les poignées
d’une paire de pinces dans la crépine.
Tourner la crépine dans le coude du drain.
Retirer tout excédent de mastic de plombier.
1040187-2-A Français-6 Kallista

5. Installer la tige de levage
REMARQUE : Si plus qu’une tige de levage est fournie, choisir celle
qui s’étend confortablement à la longueur diagonale entre l’arrêt du
drain le plus proche au coude du trop-plein.
Assembler les composants de la tige de levage.
Placer le ressort de la tige de levage au-dessus de l’arrêt du drain
fermé et aligner l’oeil de la tige de levage sur le centre de
l’ouverture du coude du trop-plein.
Ajuster la tige de levage à la longueur appropriée. Glisser le bloc
de d’ajustage sur le rail de réglage vers le haut pour augmenter
ou vers le bas pour diminuer l’espace.
Centrer l’oeil de la tige de levage au centre de l’ouverture du
coude du trop-plein pour un alignement final.
Ensemble de
tige de levage
Boucle
Tige de levage
Ressort
Vis de
réglage
Bloc de
réglage
Assembler les composants
de la tige de levage
Rail
réglable
Oeil de la
tige de
levage
Rondelle
Kallista Français-7 1040187-2-A

6. Assembler la poignée du trop-plein
Placer le levier dans le couvercle de trop-plein.
Glisser une goupille dans l’orifice du levier le plus proche du
couvercle de trop-plein.
Glisser une rondelle, le ressort et une seconde rondelle sur le
levier.
Sécuriser le ressort et les rondelles en place en glissant une
goupille dans l’orifice du levier.
Écarter les extrémités des deux goupilles pour les sécuriser.
Levier
Rondelle
Ressort
Goupille
Goupille
Couvercle
du trop-plein
1040187-2-A Français-8 Kallista
