KARAG FLORA 100 User manual

www.karag.it
FLORA 100
(S-1010) INSTALLATION MANUAL
EN FR IT DE GR

2
FLORA 100
S-1010
KARAG is not responsible for any spelling or typographical mistakes.

3FLORA 100
S-1010

4
FLORA 100
S-1010
1.
Level and screw the vertical wall proles.
Niveler et serrer les prolés mur verticals.
Livellare ed avvitare i proli muro verticali.
Richten sie das Wandprol aus und
schreiben sie es fest.
Αλφαδιάστε και βιδώστε τα κάθετα προφίλ
τοίχου.

5FLORA 100
S-1010
2.
3.
The recess must be on the inside as on the drawing.
La cavité doit être à l’intérieur comme dans le croquis.
L’incavo deve essere sul lato interno come nel disegno.
Die Aussparung muss auf der Innenseite sein, wie auf der Zeichnung.
Η εσοχή πρέπει να είναι από την εσωτερική πλευρά όπως στο σχέδιο.
Screw the horizontal guides to the vertical prole bearing the special recess
for stable crystal in order to set up the metal frame.
Visser les guides horizontaux aux prols verticaux portant la cavité spéciale pour
le panneau xe an de mettre en place le cadre métallique.
Avvitare le guide orizzontali sui proli verticali portando l’incavo speciale per il pannello
sso per impostare la struttura in metallo.
Schrauben Sie die horizontalen Führungen zur vertikalen Prol der speziellen Aussparung
für einen stabilen Kristall, um den Metallrahmen zu stabilieren.
Βιδώστε τους οριζόντιους οδηγούς με τα κάθετα προφίλ που φέρουν την ειδική εσοχή για το
σταθερό κρύσταλλο, ώστε να στηθεί ο μεταλλικός σκελετός.

6
FLORA 100
S-1010
4.
5.
Place in the frame within the vertical proles that you have been already screwed to the wall.
Positionner le cadre avec xe dans les prols verticaux vissés déjà au mur.
Posizionare il telaio sso nei proli verticali già avvitati alla parete.
Setzen Sie im Rahmen der vertikalen Prole, die Sie an die Wand bereits geschraubt haben.
Τοποθετήστε τον σκελετό εντός των κάθετων προφίλ που ήδη έχετε βιδώσει στον τοίχο.

7FLORA 100
S-1010
6.
7.
Gently place the xed glass
in the duct.
Placer doucement le verre
xe dans la cavité speciale.
Posizionare delicatamente
il pannello sso nell’ incavo.
Setzen Sie Vorsichtig das
feste Glas in die dafür
vorgesehene Leitung.
Τοποθετήστε με προσοχή
το σταθερό κρύσταλλο στην
ειδική εσοχή.
Secure by screwing the special clips on the horizontal guide on the one hand, and applying the
appropriate rubber wedge on the other in the entire height of the crystal.
Fixer-le en vissant les xations spéciales sur le guide horizontal d’une part, et en apposant le joint
de stabilisation approprié sur l’autre dans la totalité de la hauteur du cristal.
Fissare avvitando gli attacchi speciali alla guida orizzontale, da un lato, e applicando la guarnizione
di stabilizzazione appropriata sull’altro lato in tutta l’altezza del cristallo.
Sichern Sie durch die einerseits die speziellen Clips auf der horizontalen Führung schrauben,
und in der gesamten Höhe des Kristalls auf der anderen Seite die entsprechenden Gummikeilen
anwenden.
Σταθεροποιήστε το βιδώνοντας το ειδικό κλιπ στον οριζόντιο οδηγό από τη μια μεριά και εφαρμό-
ζοντας το κατάλληλο λάστιχο σφήνα από την άλλη σε όλο το ύψος του κρυστάλλου.

8
FLORA 100
S-1010
8.
9.
Insert the sealing prole by
pressing it.
Placer appuyant sur le prolé
d’étanchéité.
Posizionare premendo il prolo
di tenuta.
Legen Sie das Dichtungsprol
ein durch Drücken.
Τοποθετήστε πιέζοντας το
προφίλ στεγανοποίησης.
Place the sealing rubbers, proles with magnets, and the rollers.
Placer les prolés d’étanchéité, les prols avec des aimants et les rouleaux.
Posizionare i proli di tenuta, i proli con magneti e i rulli.
Setzen Sie die Dichtungsgummis, die Magneten Prole und die Rollen.
Τοποθετήστε τα προφίλ στεγανοποίησης, τα προφίλ με τους μαγνήτες, και τα ράουλα.

9FLORA 100
S-1010
10.
11.
Hang the doors on the upper
guide and lock them by pressing
the springs on the lower rollers
to apply appropriate and in the
lower guide.
Suspendre le portes sur le guide
supérieur et les verrouiller en
pressant les ressorts sur les
rouleaux inférieurs de facon à
appliquer correctement au guide
inférieur.
Appendere la porta sulla guida
superiore e bloccare premendo
le molle sui rulli inferiori per
applicare correttamente la guida
inferiore.
Hängen Sie die Türen auf der oberen Führung ein und verriegeln Sie diese durch Drücken der
Federn auf den unteren Rollen um die untere Führung angemessen zu übernehmen.
Κρεμάστε τις πόρτες στον επάνω οδηγό και ασφαλίστε τες πιέζοντας τα ελατήρια στα κάτω
ράουλα ώστε να εφαρμόσουν κατάλληλα και στον κάτω οδηγό.

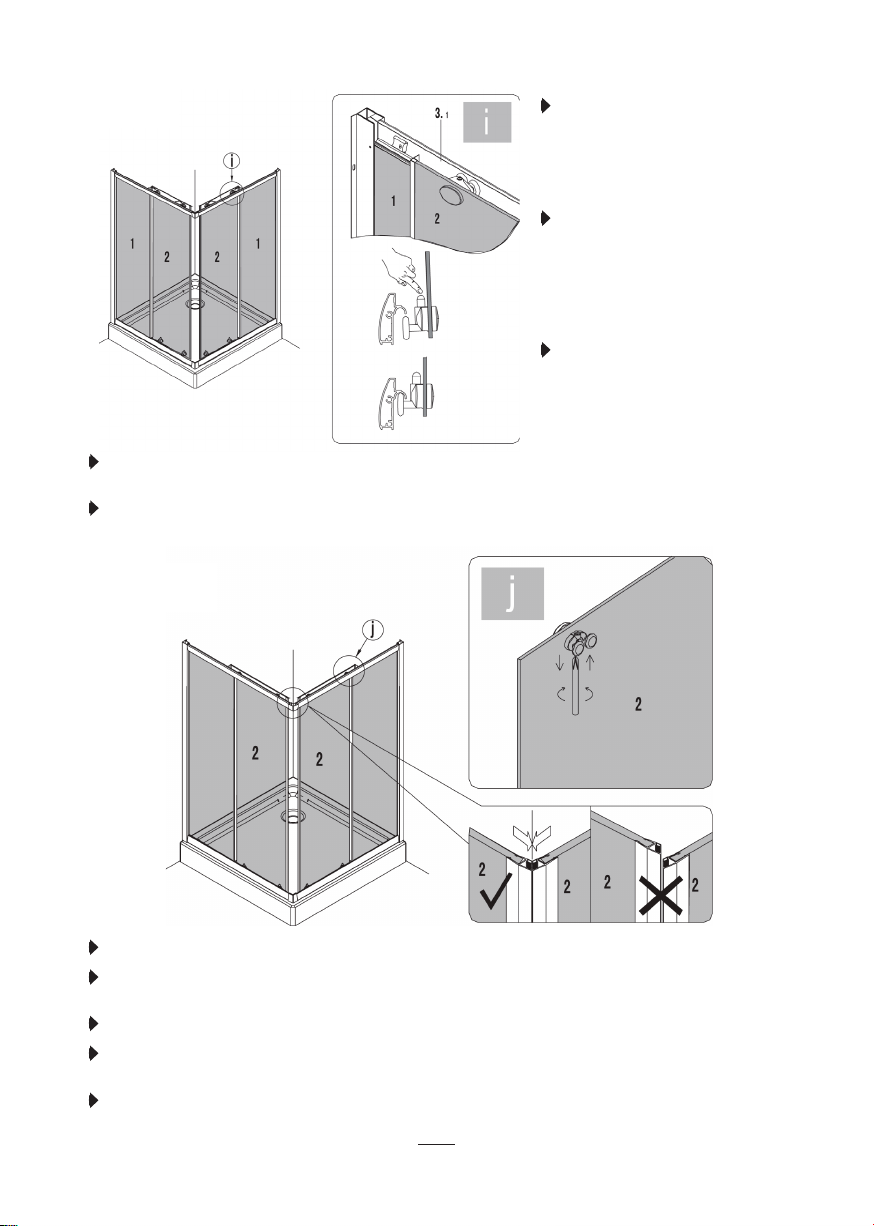

Adjust the two doors with the screws located on the upper rollers so doors to t together perfectly.
Régler les deux portes par les vis des rouleaux supérieurs de sorte que les portes s’adaptent
parfaitement.
Regolare le due porte dalle viti sui rulli superiori in modo che le porte si adattano perfettamente.
Stellen Sie die beiden Türen mit den Schrauben an den oberen Rollen angeordnet, so dass die
Türen perfekt zusammenpassen.
Ρυθμίστε τις δυο πόρτες από τις βίδες που βρίσκονται στα επάνω ράουλα ώστε οι πόρτες να
εφαρμόζουν μεταξύ τους απόλυτα.

10
FLORA 100
S-1010
12.
Place the handles on the doors.
Placer les poignées sur les portes.
Posizionare le maniglie sulle ante.
Setzen Sie die Gri󰀨e an den Türen.
Τοποθετήστε τα χερούλια στις πόρτες.

11 FLORA 100
S-1010
13.
14.
The wall proles allow adjustment 30mm from each side.
Les prols de mur permettent un réglage de 30 mm de chaque côté.
I proli muro consentono 30 millimetri di regolazione da ogni lato.
Die Wandprole ermöglichen die Anpassung von 30 mm von jeder Seite.
Τα προφίλ τοίχου παρέχουν τη δυνατότητα ρύθμισης 30mm από κάθε πλευρά.
Level and x with suitable
screws the frame with the
vertical wall prole.
Niveller et stabiliser le cadre par
des vis appropriées aux prols
mur verticaux.
Livelare e stabilizzare il telaio
a mezzo di viti sui proli muro
verticali.
Setzen Sie Vorsichtig das feste
Glas in die dafür vorgesehene
Leitung.
Αλφαδιάστε και σταθεροποιήστε
με τις κατάλληλες βίδες τον
σκελετό με τα κάθετα προφίλ
τοίχου.

12
FLORA 100
S-1010
15.
16.
KARAG Italia Srl
7, 25 Aprile street
41 042 FIORANO MODENESE (MO)
ITALIA
([phone] 921230
[email protected] / www.karag.it
Copyright © 2016 KARAG Italia Srl
Apply silicone around.
Appliquer autour de la silicone.
Applicare silicone attorno.
Silikon einsetzen.
Εφαρμόστε σιλικόνη περιμετρικά.
