Kärcher HD 5/13 C User manual

www.kaercher.com/register-and-win
HD 5/12 C, HD 5/12 CX
HD 5/13 C, HD 5/13 CX
HD 5/15 C, HD 5/15 CX
HD 5/17 C, HD 5/17 CX
HD 6/13 C, HD 6/13 CX
59647890 10/13
Deutsch 6
English 17
Français 28
Italiano 39
Nederlands 50
Español 61
Português 73
Dansk 85
Norsk 96
Svenska 107
Suomi 118
Ελληνικά 129
Türkçe 141
Русский 152
Magyar 165
Čeština 176
Slovenščina 187
Polski 198
Româneşte 210
Slovenčina 221
Hrvatski 232
Srpski 243
Български 254
Eesti 266
Latviešu 277
Lietuviškai 288
Українська 299
中文 312
334
΍
ΔϳΒήόϠ

2

3

4

5

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Bitte Bildseite vorne ausklappen

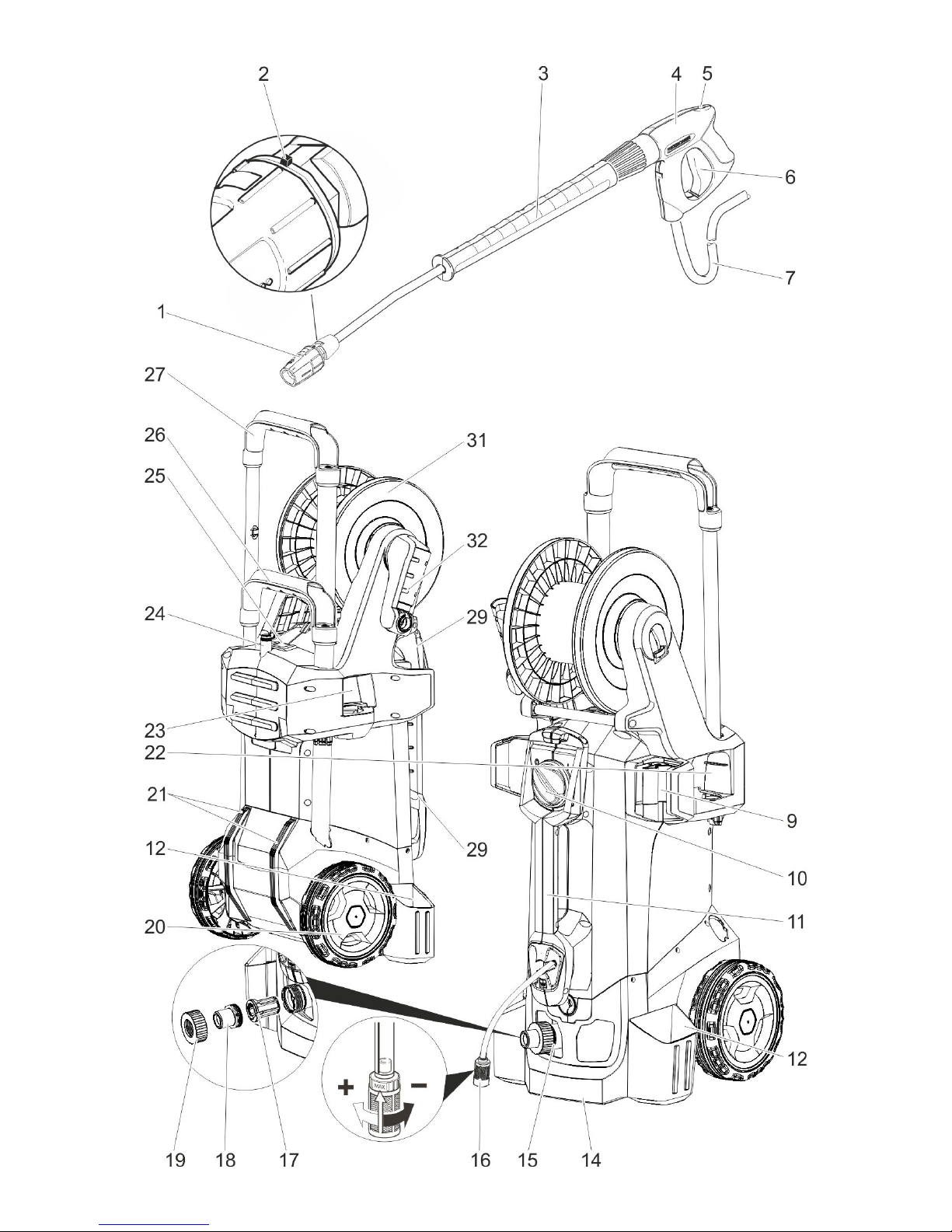

1 Düse
2 Markierung der Düse
3 Strahlrohr
4 Handspritzpistole
5 Sicherungshebel
6 Hebel der Handspritzpistole
7 Hochdruckschlauch
8 Gummiband (nicht bei Geräten mit
Schlauchtrommel)
9 Strahlrohrhalter mit Klemmung, für den
Transport
10 Geräteschalter
11 Tragegriff
12 Köcher Strahlrohr
13 Hochdruckanschluss
14 Haltegriff
15 Wasseranschluss
16 Reinigungsmittel-Saugschlauch mit Fil-
ter und Reinigungsmitteldosierung
17 Sieb
18 Schlauchstutzen
19 Überwurfmutter
20 Radkappe
21 Gleitkufe/Stehkufe
22 Düsenablage für Rotordüse (Rotordüse
nur bei Variante HD...Plus im Lieferum-
fang)
23 Düsenablage für Dreifachdüse
24 Transporthalterung für Flächenreiniger
25 Entriegelung Schubbügel
26 Schubbügel, unten (eingeschoben)
27 Schubbügel, oben (ausgezogen)
28 Schlauchablage
29 Kabelhalter
30 Strahlrohrhalter ohne Klemmung
31 Schlauchtrommel
32 Kurbel
–Bedienelemente für den Reinigungs-
prozess sind gelb.
–Bedienelemente für die Wartung und
den Service sind hellgrau.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949.0 unbedingt le-
sen!
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Inhaltsverzeichnis
Geräteelemente . . . . . . . . . DE . . .1
Sicherheitshinweise . . . . . . DE . . .1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .2
Sicherheitseinrichtungen . . DE . . .2
Umweltschutz. . . . . . . . . . . DE . . .2
Vor Inbetriebnahme . . . . . . DE . . .2
Inbetriebnahme . . . . . . . . . DE . . .3
Bedienung . . . . . . . . . . . . . DE . . .3
Transport . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .6
Pflege und Wartung . . . . . . DE . . .6
Hilfe bei Störungen. . . . . . . DE . . .6
Zubehör und Ersatzteile . . . DE . . .7
Garantie . . . . . . . . . . . . . . . DE . . .7
EG-Konformitätserklärung . DE . . .8
Technische Daten. . . . . . . . DE . . .9
Geräteelemente
Farbkennzeichnung
Sicherheitshinweise
Symbole in der Betriebsanleitung
6 DE

– 2
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtren-
ner am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. Kärcher oder alternativ
ein Systemtrenner gemäß EN 12729 Typ
BA zu verwenden.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge-
stuft.
Diesen Hochdruckreiniger ausschließlich
verwenden
–zum Reinigen mit dem Niederdruck-
strahl und Reinigungsmittel (z.B. Reini-
gen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen),
–zum Reinigen mit Hochdruckstrahl
ohne Reinigungsmittel (z.B. Reinigen
von Fassaden, Terrassen, Gartengerä-
ten).
Für hartnäckige Verschmutzungen emp-
fehlen wir eine Rotordüse (nur bei Variante
HD...Plus im Lieferumfang)
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum-
pe wieder ein.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Radkappen befestigen.
Düse auf das Strahlrohr montieren
(Markierungen auf dem Stellring oben).
Strahlrohr mit der Handspritzpistole
verbinden.
Entriegelung Schubbügel lösen.
Schubbügel auf Endstellung herauszie-
hen.
Hochdruckschlauch am Hochdruckan-
schluss festschrauben.
Kurbel in die Schlauchtrommelwelle
einstecken und einrasten.

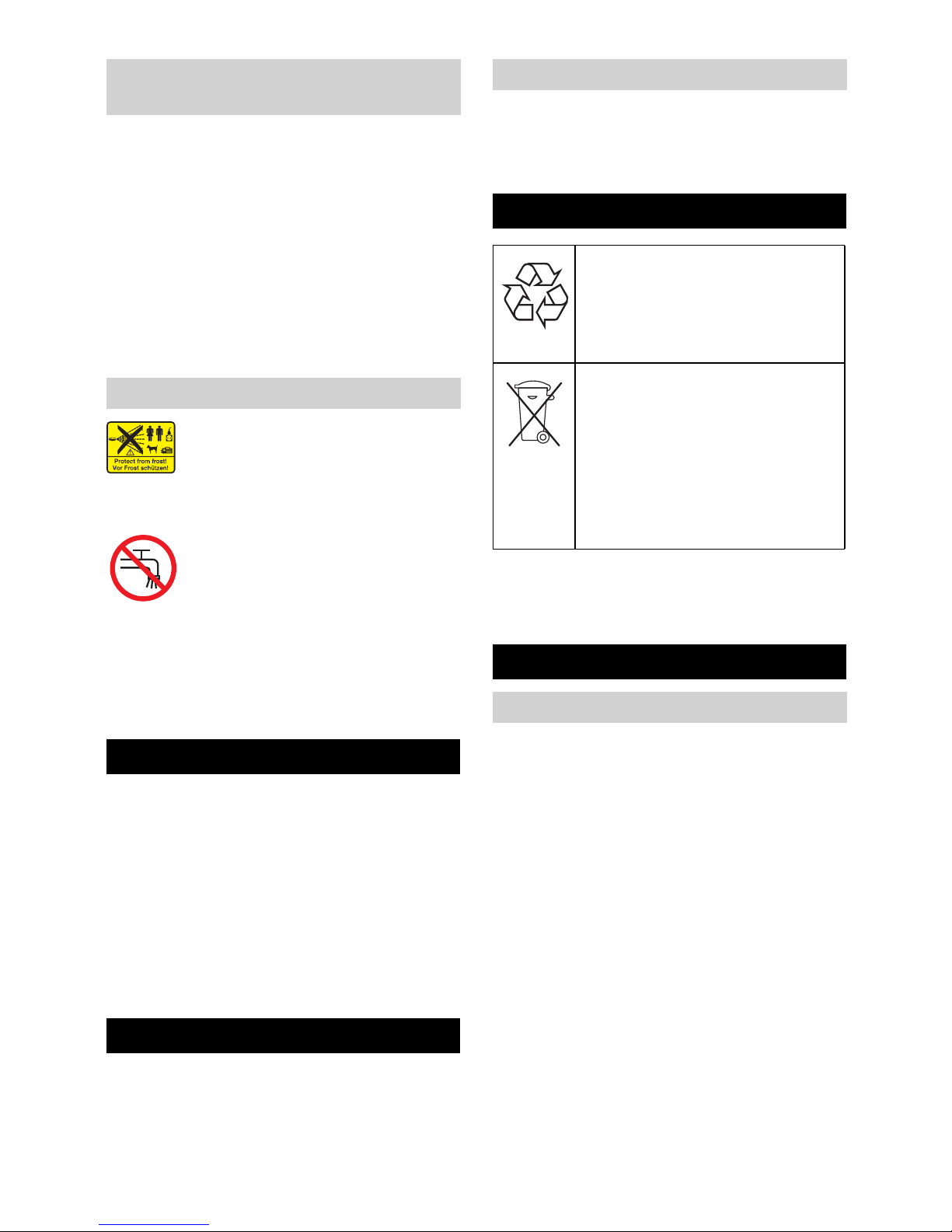

Symbole auf dem Gerät
Bestimmungsgemäße Ver-
wendung
Sicherheitseinrichtungen
Druckschalter
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste-
me.
Vor Inbetriebnahme
Zubehör montieren
Bei Geräten ohne Schlauchtrommel:
Bei Geräten mit Schlauchtrommel:
7DE

– 3
Hochdruckschlauch vor dem Aufwi-
ckeln gestreckt auslegen.
Hochdruckschlauch durch Drehen der
Kurbel in gleichmäßigen Lagen auf die
Schlauchtrommel aufwickeln. Drehrich-
tung so wählen, dass der Hochdruck-
schlauch nicht geknickt wird.
몇Gefahr
–Verletzungsgefahr durch elektrischen
Schlag.
–Das Gerät muss zwingend mit einem
Stecker an das elektrische Netz ange-
schlossen werden. Eine nicht trennbare
Verbindung mit dem Stromnetz ist ver-
boten. Der Stecker dient zur Netztren-
nung.
–Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen was-
serdicht sein.
–Verlängerungskabel mit ausreichen-
dem Querschnitt verwenden (siehe
„Technische Daten“) und ganz von der
Kabeltrommel abwickeln.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
Netzkabel abwickeln und auf dem Bo-
den ablegen.
Netzstecker in eine Steckdose stecken.
몇Warnung
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Anschlusswerte siehe Technische Daten.
Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 1/2“) am Wasser-
anschluss des Gerätes und am Was-
serzulauf (zum Beispiel Wasserhahn)
anschließen.
Hinweis
Der Zulaufschlauch ist nicht im Lieferum-
fang enthalten.
Wasserzulauf öffnen.
Saugschlauch mit Filter (Bestell-Nr.
4.440-238.0) am Wasseranschluss an-
schrauben.
Gerät entlüften:
Düse vom Strahlrohr abschrauben.
Gerät so lange laufen lassen bis das
Wasser blasenfrei austritt.
Eventuell Gerät 10 Sekunden laufen
lassen – dann Geräteschalter ausschal-
ten. Vorgang mehrmals wiederholen.
Gerät ausschalten und Düse wieder
aufschrauben.
Gefahr
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprühen.
Beim Einsatz des Gerätes in Gefahrberei-
chen (z.B. Tankstellen) sind die entspre-
chenden Sicherheitsvorschriften zu
beachten.
Gefahr
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten Durchblu-
tungsstörungen in den Händen führen.
Eine allgemein gültige Dauer für die Benut-
zung kann nicht festgelegt werden, weil
diese von mehreren Einflussfaktoren ab-
hängt:
–Persönliche Veranlagung zu schlechter
Durchblutung (häufig kalte Finger, Fin-
gerkribbeln).
Inbetriebnahme
Elektrischer Anschluss
Wasseranschluss
Anschluss an die Wasserleitung
Wasser aus offenen Behältern ansaugen
Bedienung
8 DE

– 4
–Niedrige Umgebungstemperatur. War-
me Handschuhe zum Schutz der Hän-
de tragen.
–Festes Zugreifen behindert die Durch-
blutung.
–Ununterbrochener Betrieb ist schlech-
ter als durch Pausen unterbrochener
Betrieb.
Bei regelmäßiger, langandauernder Benut-
zung des Gerätes und bei wiederholtem
Auftreten entsprechender Anzeichen (zum
Beispiel Fingerkribbeln, kalte Finger) emp-
fehlen wir eine ärztliche Untersuchung.
Vorsicht
Motoren nur an Stellen mit entsprechendem
Ölabscheider reinigen (Umweltschutz).
Das Gerät kann stehend oder liegend be-
trieben werden.
Hinweis
Das Gerät ist mit einem Druckschalter aus-
gestattet. Der Motor läuft nur an, wenn der
Hebel der Pistole gezogen ist.
Gerät mit Schlauchtrommel:
Hochdruckschlauch ganz von der
Schlauchtrommel abrollen.
Geräteschalter auf „I“ stellen.
Handspritzpistole entriegeln und Hebel
der Pistole ziehen.
Handspritzpistole schließen.

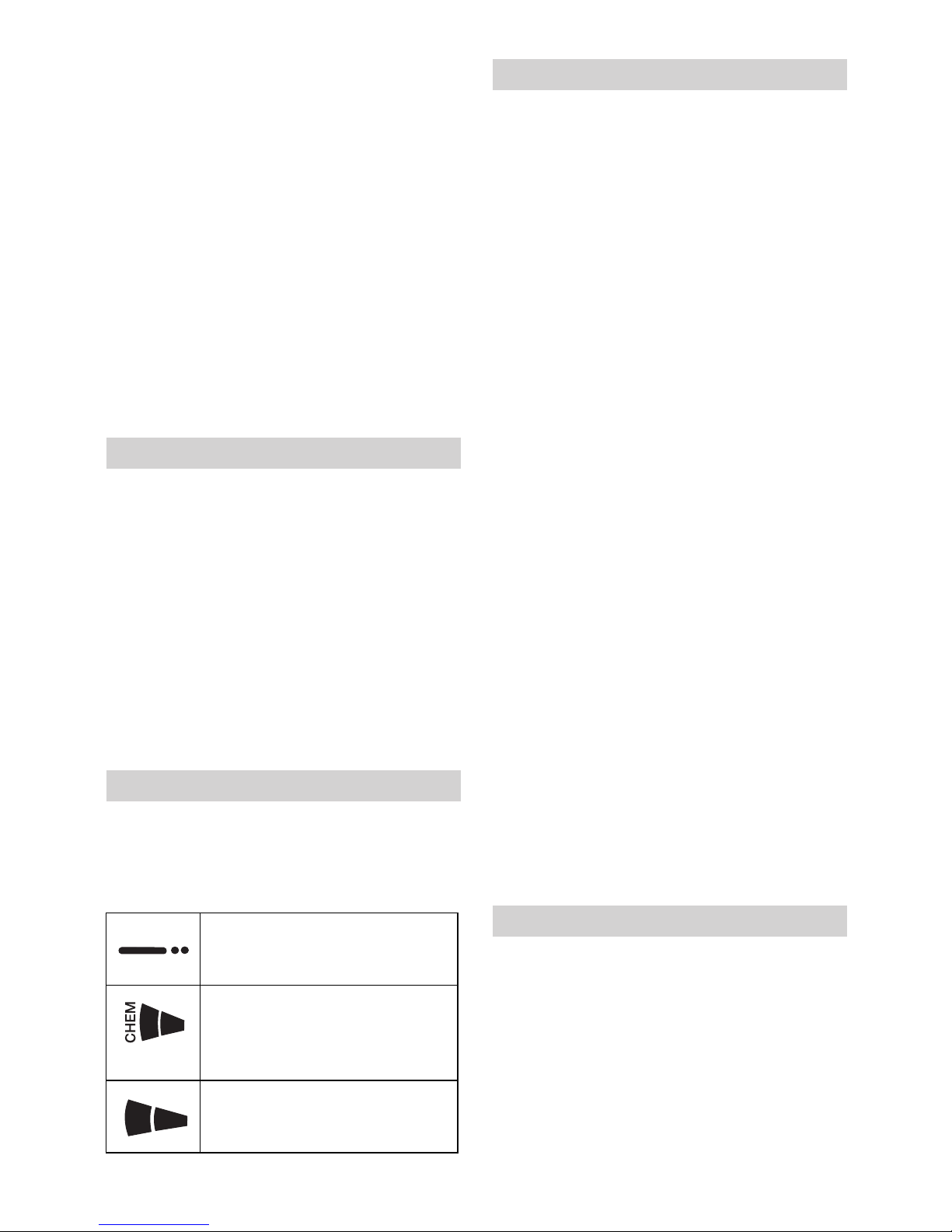

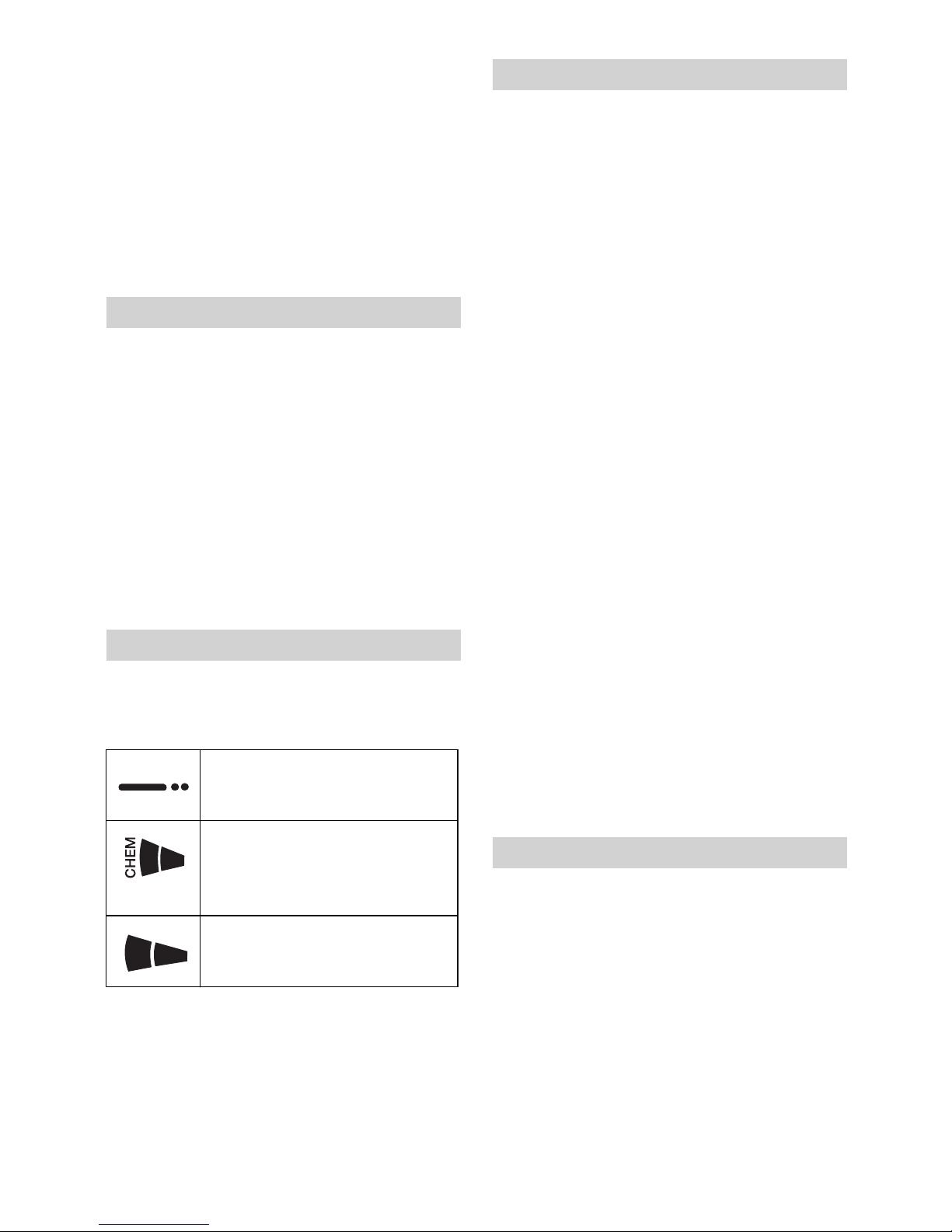

Gehäuse der Düse drehen, bis das ge-
wünschte Symbol mit der Markierung
übereinstimmt:
몇Warnung
Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be-
schädigen. Nur Reinigungsmittel verwen-
den, die von Kärcher freigegeben sind.
Dosierempfehlung und Hinweise, die den
Reinigungsmitteln beigegeben sind, be-
achten. Zum Schonen der Umwelt sparsam
mit Reinigungsmitteln umgehen.
Sicherheitshinweise auf den Reinigungs-
mitteln beachten.
Kärcher-Reinigungsmittel garantieren ein
störungsfreies Arbeiten. Bitte lassen Sie
sich beraten oder fordern Sie unseren Ka-
talog oder unsere Reinigungsmittel-Infor-
mationsblätter an.
Reinigungsmittel-Saugschlauch her-
ausziehen.

Ansaugmenge der Reinigungsmittellö-
sung am Reinigungsmittelfilter einstellen.
 Reinigungsmittel-Saugschlauch in einen
Behälter mit Reinigungsmittel hängen.
Düse auf „CHEM“ stellen.
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
Gelösten Schmutz mit dem Hochdruck-
strahl abspülen.
Nach dem Betrieb Ansaugmenge am
Reinigungsmittelfilter auf maximale
Menge einstellen.
Gerät starten und eine Minute lang klar-
spülen.
Hebel der Handspritzpistole loslassen,
das Gerät schaltet ab.
Hinweis:
Beim Ausschalten des Gerätes wird der
Wasserdruck um ca. 70% abgesenkt. Da-
durch sinkt die Betätigungskraft der
Handspritzpistole und die Lebensdauer
des Gerätes erhöht sich.
Betrieb mit Hochdruck
Strahlart wählen
Hochdruck-Rundstrahl (0°) für
besonders hartnäckige Ver-
schmutzungen
Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reini-
gen mit geringem Druck
Hochdruck-Flachstrahl (25°)
für großflächige Verschmut-
zungen
Betrieb mit Reinigungsmittel
Empfohlene Reinigungsmethode
Betrieb unterbrechen
9DE

– 5
Hebel der Handspritzpistole erneut zie-
hen, das Gerät schaltet wieder ein.
Geräteschalter auf „0“ stellen.
Netzstecker aus der Steckdose ziehen.
Wasserzulauf schließen.
Handspritzpistole betätigen, bis das
Gerät drucklos ist.
Sicherungshebel der Handspritzpistole
betätigen, um Hebel der Pistole gegen
unabsichtliches Auslösen zu sichern.
Strahlrohr mit Handspritzpistole in den
Köcher Strahlrohr stellen und im Strahl-
rohrhalter einrasten.
Anschlusskabel um den Kabelhalter wi-
ckeln.
Hochdruckschlauch aufwickeln, über
die Schlauchablage hängen und mit
dem Gummiband sichern.
oder
Hochdruckschlauch auf die Schlauch-
trommel aufwickeln. Griff der Kurbel
umklappen.
Stecker mit montiertem Clip befestigen.
Entriegelung Schubbbügel drücken und
Schubbügel einschieben.
몇Warnung
Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.
Gerät an einem frostfreien Ort aufbewahren.
Wasser ablassen.
Handelsübliches Frostschutzmittel
durch das Gerät pumpen.
Hinweis
Handelsübliches Frostschutzmittel für Au-
tomobile auf Glykolbasis verwenden.
Handhabungsvorschriften des Frostschutz-
mittelherstellers beachten.
Gerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Zum Transport über längere Strecken
Gerät am Schubbügel hinter sich her-
ziehen.
Zum Tragen Gerät an den Griffen fest-
halten.
Zum Treppensteigen Gerät Stufe um
Stufe hochziehen. Die Gleitkufen schüt-
zen das Gehäuse vor Beschädigung.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Anschlusstutzen des Flächenreinigers
auf den Dorn am Hochdruckreiniger
stecken.
Überwurfmutter ca. 1 Umdrehung auf-
schrauben.
Hebeeinrichtung am Tragegriff des Ge-
räts befestigen.
Gefahr
Verletzungsgefahr durch herunterfallendes
Gerät.
–Die örtlichen Unfallverhütungsvorschrif-
ten und Sicherheitshinweise beachten.
–Vor jedem Krantransport Tragegriff auf
Beschädigung kontrollieren.
Gerät ausschalten
Gerät aufbewahren
Frostschutz
Ist eine frostfreie Lagerung nicht mög-
lich:
Transport
Transporthalter für Flächenreiniger

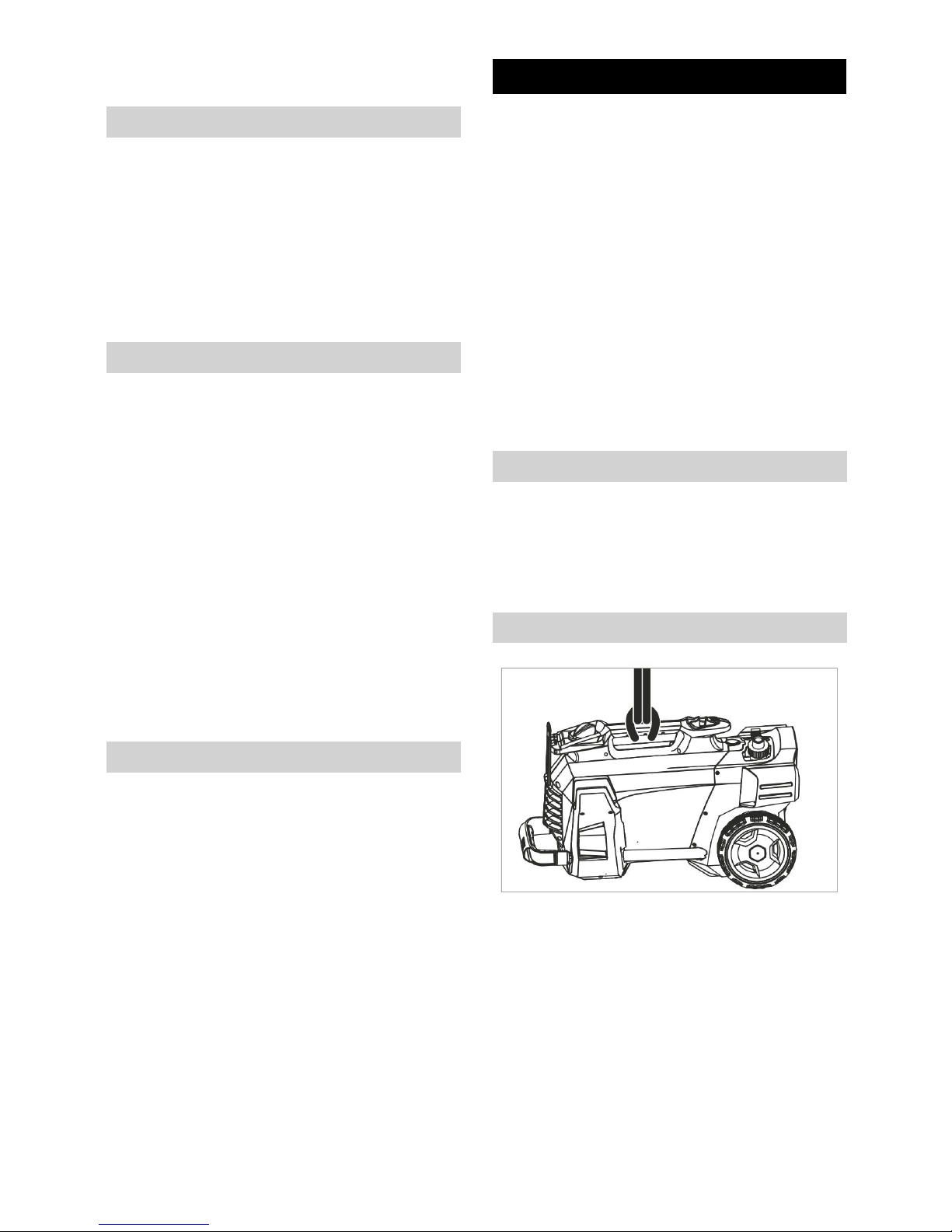

Krantransport
Sicherheitshinweise zur Verkranung
10 DE

– 6
–Vor jedem Krantransport Hebezeug auf
Beschädigung kontrollieren.
–Gerät nur am Tragegriff anheben.
–Keine Anschlagketten verwenden.
–Hebeeinrichtung vor unbeabsichtigem
Aushängen der Last sichern.
–Strahlrohr mit Handspritzpistole, Dü-
sen, Flächenreiniger und andere lose
Gegenstände vor dem Krantransport
entfernen.
–Während des Hebevorgangs keine Ge-
genstände auf dem Gerät transportie-
ren.
–Das Gerät darf nur durch Personen mit
dem Kran transportiert werden, die in
der Bedienung des Krans unterwiesen
sind.
–Nicht unter die Last stehen.
–Darauf achten, dass sich im Gefahren-
bereich des Krans keine Personen auf-
halten.
–Gerät nicht unbeaufsichtigt am Kran
hängen lassen.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
Anschlusskabel auf Schaden prüfen
(Gefahr durch elektrischen Schlag), be-
schädigtes Anschlusskabel unverzüg-
lich durch autorisierten Kundendienst/
Elektrofachkraft austauschen lassen.
Hochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr).
Beschädigten Hochdruckschlauch un-
verzüglich austauschen.
Gerät (Pumpe) auf Dichtheit prüfen.
3 Tropfen Wasser pro Minute sind zu-
lässig und können an der Geräteunter-
seite austreten. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen.
Sieb im Wasseranschluss reinigen.
Filter am Reinigungsmittel-Saug-
schlauch reinigen.
Überwurfmutter abschrauben.
Schlauchstutzen mit Sieb herauszie-
hen.
Sieb äußerlich reinigen und abspülen.
Hinweis:
Sechskant des Schlauchstutzens zum An-
schluss in Gerät ausrichten.
Schlauchstutzen mit Sieb einsetzen
und Überwurfmutter festziehen.
Gefahr
–Verletzungsgefahr durch unabsichtlich
anlaufendes Gerät und elektrischen
Schlag.
–Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
–Elektrische Bauteile nur vom autorisier-
ten Kundendienst prüfen und reparie-
ren lassen.
–Bei Störungen, die in diesem Kapitel
nicht genannt sind, im Zweifelsfall und
bei ausdrücklichem Hinweis einen auto-
risierten Kundendienst aufsuchen.
Lagerung
Pflege und Wartung
Sicherheitsinspektion/Wartungs-
vertrag
Vor jedem Betrieb
Wöchentlich
Sieb im Wasseranschluss reinigen
Hilfe bei Störungen
11DE

– 7
Anschlusskabel auf Schaden prüfen.
Netzspannung prüfen.
Ist das Gerät überhitzt:
Geräteschalter auf „0“ stellen.
Gerät mindestens 15 Minuten lang ab-
kühlen lassen.
Geräteschalter auf „1“ stellen.
Bei elektrischem Defekt Kundendienst
aufsuchen.
Düse auf „Hochdruck“ stellen.
Gerät entlüften (siehe „Inbetriebnah-
me“).
Sieb im Wasseranschluss reinigen.
Wasserzulaufmenge prüfen (siehe
Technische Daten).
Düse reinigen.
Düse ersetzen.
Bei Bedarf Kundendienst aufsuchen.
3 Tropfen Wasser pro Minute sind zulässig
und können an der Geräteunterseite aus-
treten.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
Saugleitungen für Wasser und Reini-
gungsmittel auf Undichtheit prüfen.
Ansaugmenge am Reinigungsmittelfil-
ter auf minimale Menge einstellen.
Gerät entlüften (siehe „Inbetriebnah-
me“).
Bei Bedarf Kundendienst aufsuchen.
Düse auf „CHEM“ stellen.
Ansaugmenge am Reinigungsmittelfil-
ter erhöhen.
Reinigungsmittel-Saugschlauch mit Fil-
ter prüfen/reinigen.
Bei Bedarf Kundendienst aufsuchen.
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Gerät läuft nicht
Gerät kommt nicht auf Druck
Pumpe undicht
Pumpe klopft
Reinigungsmittel wird nicht ange-
saugt
Zubehör und Ersatzteile
Garantie
12 DE

– 8
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2013/09/01
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.520-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–79
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 62233: 2008
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/
13 CX
EN 61000–3–11: 2000
HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/
17 CX, HD 6/13 C, HD 6/13 CX
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17
C, HD 6/13 C
Gemessen: 86
Garantiert: 88
HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD
6/13 CX
Gemessen: 89
Garantiert: 92
HD 5/15 CX
Gemessen: 87
Garantiert: 90
CEO Head of Approbation
13DE

– 9
Technische Daten
Typ HD 5/12 C
1.520-120.0
1.520-129.0
HD 5/12 C
1.520-139.0
HD 5/12 C
1.520-132.0
HD 5/12 C
1.520-134.0
HD 5/12 CX
1.520-121.0
HD 5/12 CX
1.520-133.0
HD 5/12 CX
1.520-135.0
EU AR GB CH
Netzanschluss
Spannung V 230 220 230...240 230
Stromart Hz 1~ 50
Anschlussleistung kW 2,5 2,2 2,5 2,2
Absicherung (träge, Char. C) A 16 10 13 10
Schutzart -- IPX5
Verlängerungskabel 30 m mm22,5
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/min 12
Saughöhe aus offenem Behälter
(20 °C)
m 0,5
Zulaufdruck (max.) MPa 1
Leistungsdaten
Arbeitsdruck MPa 12 11,5 12 11,5
Düsengröße -- 035 038 035 038
Max. Betriebsüberdruck MPa 17,5
Fördermenge, Wasser l/min 8,3
Reinigungsmittelansaugung l/h 0...25
Rückstoßkraft der Handspritzpistole
(max.)
N 21,3
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s23,6
Strahlrohr m/s22,5
Unsicherheit K m/s20,9
Schalldruckpegel LpA (CX) dB(A) 72 (75)
Unsicherheit KpA dB(A) 3
Schallleistungspegel LWA + Unsi-
cherheit KWA (CX)
dB(A) 88 (92)
Maße und Gewichte
Länge mm 380
Breite (CX) mm 360 (370)
Höhe mm 930
Typisches Betriebsgewicht (CX) kg 23,7 (26)
14 DE

– 10
Typ HD 5/12 C
1.520-136.0
HD 5/13 C
1.520-130.0
1.520-138.0
1.520-168.0
HD 5/15 C
1.520-140.0
1.520-142.0
1.520-143.0
HD 5/12 CX
1.520-137.0
HD 5/13 CX
1.520-131.0
HD 5/15 CX
1.520-141.0
1.520-144.0
AU EU EU
Netzanschluss
Spannung V 240 230
Stromart Hz 1~ 50
Anschlussleistung kW 2,3 2,6 2,8
Absicherung (träge, Char. C) A 10 16
Schutzart -- IPX5
Verlängerungskabel 30 m mm22,5
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/min 12
Saughöhe aus offenem Behälter (20 °C) m 0,5
Zulaufdruck (max.) MPa 1
Leistungsdaten
Arbeitsdruck MPa 11,5 13 15
Düsengröße -- 038 034 032
Max. Betriebsüberdruck MPa 17,5 17,5 20
Fördermenge, Wasser l/min 8,3
Reinigungsmittelansaugung l/h 0...25
Rückstoßkraft der Handspritzpistole (max.) N 21,3 22,2 23,8
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s23,6 2,4
Strahlrohr m/s22,5 1,9
Unsicherheit K m/s20,9 0,7
Schalldruckpegel LpA (CX) dB(A) 72 (75) 72 (74)
Unsicherheit KpA dB(A) 3 3
Schallleistungspegel LWA + Unsicherheit KWA
(CX)
dB(A) 88 (92) 88 (90)
Maße und Gewichte
Länge mm 380
Breite (CX) mm 360 (370)
Höhe mm 930
Typisches Betriebsgewicht (CX) kg 23,7 (26) 25,2 (27,5)
15DE

– 11
Typ HD 5/17 C
1.520-150.0
1.520-154.0
HD 6/13 C
1.520-160.0
1.520-164.0
1.520-165.0
HD 6/13 C
1.520-162.0
HD 5/17 CX
1.520-151.0
HD 6/13 CX
1.520-161.0
HD 6/13 CX
1.520-163.0
EU EU GB
Netzanschluss
Spannung V 230 230...240
Stromart Hz 1~ 50
Anschlussleistung kW 3,0 2,9
Absicherung (träge, Char. C) A 16 13
Schutzart -- IPX5
Verlängerungskabel 30 m mm22,5
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/min 12 13
Saughöhe aus offenem Behälter (20 °C) m 0,5
Zulaufdruck (max.) MPa 1
Leistungsdaten
Arbeitsdruck MPa 17 13
Düsengröße -- 027 038
Max. Betriebsüberdruck MPa 20 19
Fördermenge, Wasser l/min 8,1 9,8
Reinigungsmittelansaugung l/h 0...25
Rückstoßkraft der Handspritzpistole (max.) N 25,4 26,6
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s22,4 4,1
Strahlrohr m/s21,9 2,8
Unsicherheit K m/s20,7 0,9
Schalldruckpegel LpA (CX) dB(A) 72 (75)
Unsicherheit KpA dB(A) 3
Schallleistungspegel LWA + Unsicherheit KWA
(CX)
dB(A) 88 (92)
Maße und Gewichte
Länge mm 380
Breite (CX) mm 360 (370)
Höhe mm 930
Typisches Betriebsgewicht (CX) kg 25,2 (27,5) 25,2 (27,5)
16 DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
Please unfold the front picture side
1 Nozzle
2 Marking of the nozzle
3 Spray lance
4 Hand blowing gun
5 Safety lever
6 Lever for hand spray gun
7 High pressure hose
8 Rubber band (not with appliances with
hose drum)
9 Spray lance holder with clamping, for
transportation
10 Power switch
11 Carrying handle
12 Quiver for spray lance
13 High pressure connection
14 Handle
15 Water connection
16 Detergent suction hose with filter and
detergent dosing
17 Sieve
18 Hose hub
19 Union joint
20 Wheel cap
21 Skid/parking runner
22 Nozzle rack for rotor nozzle (rotor noz-
zle is only included in the scope of de-
livery with model HD...Plus)
23 Nozzle rack for triple nozzle
24 Transport bracket for surface cleaner
25 Unlocking device push handle
26 Push handle, bottom (slid in)
27 Push handle, top (extended)
28 Storage compartment for hoses
29 Cable clamp
30 Spray lance holder without clamping
31 Hose drum
32 Crank
–The operating elements for the cleaning
process are yellow.
–The controls for the maintenance and
service are light gray.
–Before first start-up it is definitely nec-
essary to read the operating instruc-
tions and safety indications Nr. 5.951-
949.0!
–Please follow the national rules and
regulations for fuel spray jets of the re-
spective country.
–Please follow the national rules and
regulations for accident prevention of
the respective country. Fuel spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
Contents
Device elements. . . . . . . . . EN . . .1
Safety instructions . . . . . . . EN . . .1
Proper use . . . . . . . . . . . . . EN . . .2
Safety Devices . . . . . . . . . . EN . . .2
Environmental protection . . EN . . .2
Before Startup . . . . . . . . . . EN . . .2
Start up. . . . . . . . . . . . . . . . EN . . .3
Operation . . . . . . . . . . . . . . EN . . .3
Transport . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . EN . . .6
Maintenance and care . . . . EN . . .6
Troubleshooting . . . . . . . . . EN . . .6
Accessories and Spare Parts EN . . .7
Warranty. . . . . . . . . . . . . . . EN . . .7
EC Declaration of Conformity EN . . .8
Technical specifications . . . EN . . .9
Device elements
Colour coding
Safety instructions
17EN

– 2
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
High-pressure jets can be dan-
gerous if improperly used. The
jet may not be directed at per-
sons, animals, live electrical equipment or
at the appliance itself.
According to the applicable regu-
lations, the appliance must never
be used on the drinking water net
without a system separator. Use a
suitable system separator manufactured by
Kärcher; or, as an alternative, a system
separator as per EN 12729 Type BA.
Water flowing through a system separator
is considered non-drinkable.
Use this high pressure cleaner exclusively for
–Cleaning using low pressure jet and de-
tergent (for e.g. for cleaning machines,
cars, buildings, tools),
–For cleaning using high pressure jet
without detergent (for e.g. for cleaning
facades, terraces, garden appliances).
For stubborn soiling we recommend the
use of a rotor nozzle (only included in the
scope of delivery with model HD...Plus)
Safety devices serve for the protection of
the user and must not be put out of opera-
tion or bypassed with respect to their func-
tion.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Attach the wheel caps.
Mount the nozzle on the spray pipe
(markings on the adjustment ring at the
top).
Connect ray tube to hand spray gun
Release the unlocking device of the
push handle.
Pull the push handle out to its end posi-
tion.
Fasten the high pressure hose to the
high pressure connection.
Insert the crank in the hose drum shaft
and lock it in.
Before rolling up, stretch out the high
pressure hose.
Symbols in the operating
instructions
Symbols on the machine
Proper use
Safety Devices
Pressure switch
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap-
propriate collection systems.
Before Startup
Attaching the Accessories
In devices without hose drum:
In devices without hose drum:
18 EN

– 3
Wind the high pressure hose in uniform
layers on the hose drum by rotating the
crank. Select the rotation direction in
such a way that the high pressure hose
does not get bent.
몇Danger
–Danger of injury by electric shock.
–The appliance should always be con-
nected to the electrical mains using a
plug. It is forbidden to permanently con-
nect the appliance to the power supply.
The plug is only for mains separation.
–The plug and coupling of the extension
cable used must be watertight.
–Use the extension cord that has an ad-
equate cross-section (see "Technical
Data") and unwind it fully from the cable
drum.
For connection values, see type plate/tech-
nical data.
Unwind the mains cable and place it on
the floor.
Insert the mains plug into a socket.
몇Warning
Observe regulations of water supplier.
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appli-
ance!
For connection values refer to technical
specifications
Connect the supply hose (max length
7.5 m, minimum diameter 1/2“) to the
water connection point of the machine
and at the water supply point (for e.g. a
tap).
Note
The supply hose is not included.
Open the water supply.
Screw the suction hose with filter (order
no. 4.440-238.0) to the water connec-
tion.
Appliance ventilation:
Unscrew the nozzle from the spray
pipe.
Switch on the appliance and let it run
until the water exiting is bubble-free.
Let the appliance run for 10 seconds –
then switch off the appliance switch.
Repeat the procedure several times.
Switch off the appliance and fit the noz-
zle again.
Danger
Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous areas
(e.g. filling stations) all of the safety provi-
sions and operating instructions detailed in
this manual must be observed.
Danger
Long hours of using the appliance can
cause circulation problems in the hands on
account of vibrations.
It is not possible to specify a generally valid
operation time, since this depends on sev-
eral factors:
–Proneness to blood circulation deficien-
cies (cold, numb fingers).
–Low ambient temperature. Wear warm
gloves to protect hands.
–A firm grip impedes blood circulation.
Start up
Electrical connection
Water connection
Connection to the water supply
Drawing in water from open reservoirs
Operation
19EN

– 4
–Continuous operation is worse than an
operation interrupted by pauses.
In case of regular, long-term operation of
the device and in case of repeated occur-
rence of the symptoms (e.g. cold, numb fin-
gers) please consult a physician.
Caution
Clean engines only at places with corre-
sponding oil separators (environmental
safety).
The appliance can be operated in a vertical
or horizontal position.
Note
The appliance is equipped with a pressure
switch. The motor starts up only when the
lever of the pistol is pulled.
Device with hose drum:
Roll off the high pressure hose totally
from the hose drum.
Set the appliance switch to "I".
Unlock the hand-spray gun and pull the
lever of the gun.
Close the hand spray gun.
Turn the casing of the nozzle till the de-
sired symbol matches the marking.
몇Warning
Unsuitable detergents can cause damage
to the appliance and to the object to be
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de-
tergents.
Kärcher detergents ensure smooth func-
tioning. Please consult us or ask for our cat-
alogue or our detergent information sheets.
Take out detergent suck hose.
Adjust the suction volume of the deter-
gent solution at the detergent filter.
Suspend end of suction hose in a con-
tainer filled with detergent.
Set nozzle to "CHEM".
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high-
pressure ray.
Set the suction flow on the detergent fil-
ter to the maximum quantity after oper-
ation.
Start the appliance and rinse for one
minute.
Release the lever of the hand-spray
gun; the device will switch off.
Note:
When switching off the appliance, the water
pressure is reduced by approx. 70%. This
reduces the actuating force of the hand
spray gun and the service life of the appli-
ance is increased.
Release again the lever of the hand-
spray gun; the device will switch on
again.
High pressure operation
Select spray type
High pressure circular spray
(0°) for specially stubborn dirt
Flat low pressure spray
(CHEM) for operating using
detergents or cleaning at low
pressure.
High pressure flat spray (25°)
for large dirt areas
Operation with detergent
Recommended cleaning method
Interrupting operation
20 EN
