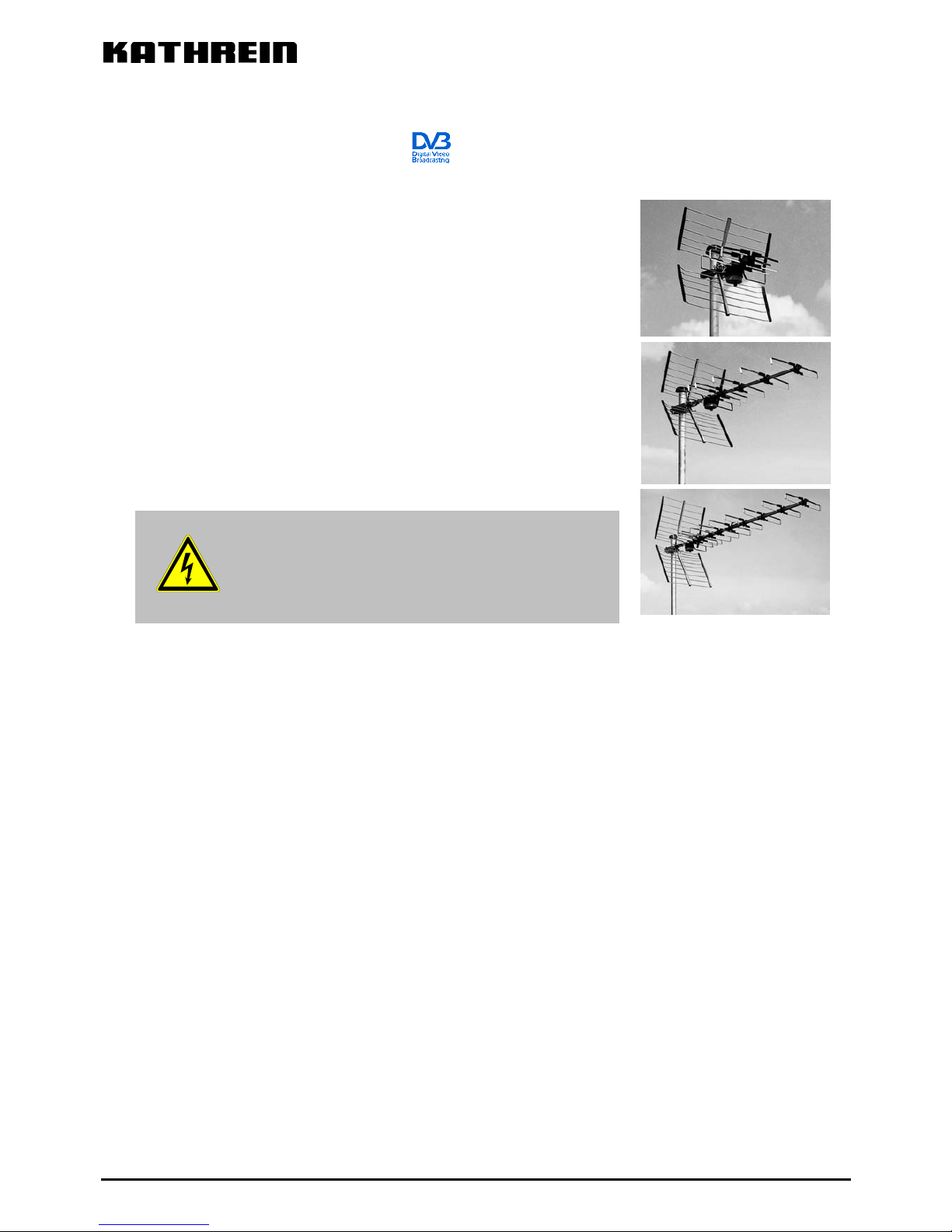

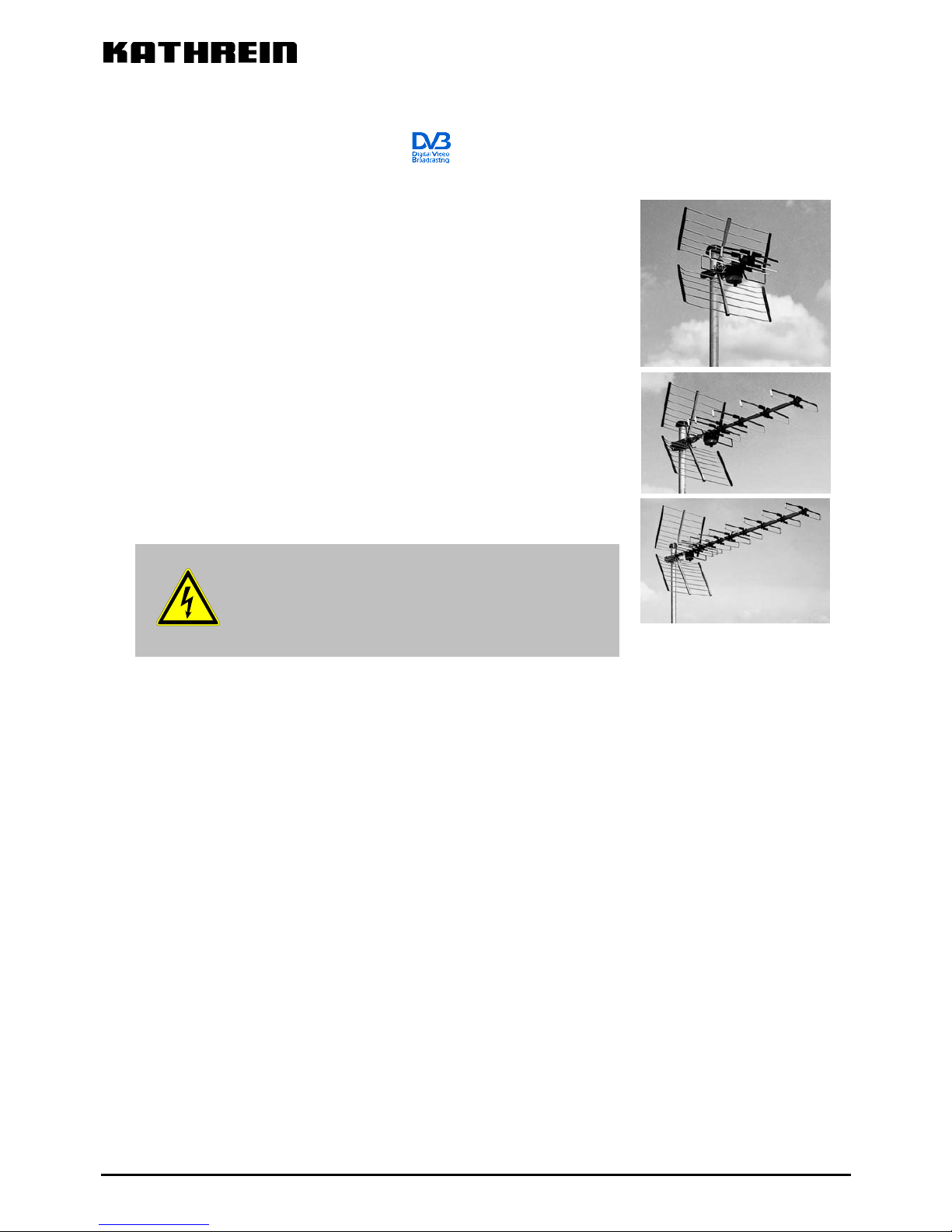

Kathrein UHF-ANTENNEN OLYMPIA AOI 65 User manual

_____________________________________________________________
UHF-Antennen OLYMPIA AOI 65 212340
AON 65 212344
AOP 65 212348
__________________________________________________________________________________
Allgemeine Sicherheitshinweise
Bitte lesen Sie die nachfolgenden Sicherheitshinweise
aufmerksam durch, bevor Sie mit der Montage der Anten-
ne beginnen und befolgen Sie diese während der Montage!
Bei der Montage der Antenne wird ein hohes Maß an Verantwortung für
sich und andere gefordert. Die Montage muss daher von einem Elektro-
Installateur (Fachmann des Elektrohandwerks) durchgeführt werden.
Wichtige Sicherheitshinweise sind nachfolgend zur Hilfestellung aufgeführt.
Sie erheben jedoch keinen Anspruch auf Vollständigkeit, da uns die
jeweiligen örtlichen Gegebenheiten nicht bekannt sind.
1. Verwenden Sie die Antenne nicht zu anderen Zwecken,
als vom Hersteller angegeben.
2. Verwenden Sie nur vom Hersteller vorgeschriebene Bauteile und
verändern Sie diese nicht.
3. ACHTUNG LEBENSGEFAHR!
4. Bei der Wahl des Montageortes sind bauwerktypische Besonderheiten zu berücksichtigen. Bei Montage an
Dach- und Gebäudekanten und zylindrischen Bauwerken ist gemäß DIN 1055, Teil 4, bzw. DIN 4131 mit
erhöhten Wind- oder Schwingungsbelastungen zu rechnen.
Bei Nichtbeachtung kann eine Überschreitung der Grenzbelastung oder der Schwingungsfestigkeit auftreten.
5. Montieren Sie die Antenne nicht auf Gebäuden mit leicht entzündlichen Dachabdeckungen wie z. B. Stroh,
Reet oder ähnlichen Materialien.
6. Betreten Sie nur stabile und trockene Dächer und sichern Sie sich gegen Herunterfallen.
7. Leitern, Gerüste, Sicherheitsgurte etc. müssen sicher sein.
8. Passanten dürfen durch evtl. herabfallende Teile nicht gefährdet werden. Sichern Sie den Arbeits- bzw.
Gefahrenbereich ab.
9. Achten Sie darauf, dass die technischen Werte (z. B. die Windlast) Ihres Antennenstandrohres nicht
überschritten werden. Erkundigen Sie sich, falls Ihnen diese nicht bekannt sind, beim Hersteller. Eine Übersicht
der von Kathrein angebotenen Maste finden Sie auf der letzten Seite.
10. Befestigen Sie das Antennenstandrohr nur auf festem Untergrund (Mauer, Beton, Balken) mit vom Hersteller
empfohlenen Schellen, Dübeln und Schrauben.
11. Verlassen Sie bei Gewitter sofort das Dach!
12. Erden Sie die Antennenanlage vorschriftsmäßig gemäß EN 50083-1.
Hinweis:
Die UHF-Antennen OLYMPIA sind ausschließlich zum Empfang von terrestrischen TV-Signalen
und als Haushaltsantenne bestimmt. Als Haushaltsantenne gilt gemäß DIN 4131 eine Antenne mit
höchstens 6 Metern freier Mastlänge und einem Einspannmoment bis zu 1650 Nm.
Auf keinen Fall dürfen Sie Antennen unter
Stromleitungen montieren! Sie könnten bei
Berührung der Freileitung mit Teilen Ihres Körpers,
Antennenteilen oder Werkzeug einen tödlichen
Stromschlag erleiden oder sich schwere
Verbrennungen zuziehen.
936.2595/B/1104/1.4d
Geeignet für
DVB-T (B IV/V)
AOI 65
AON 65
AOP 65

_____________________________________________________________

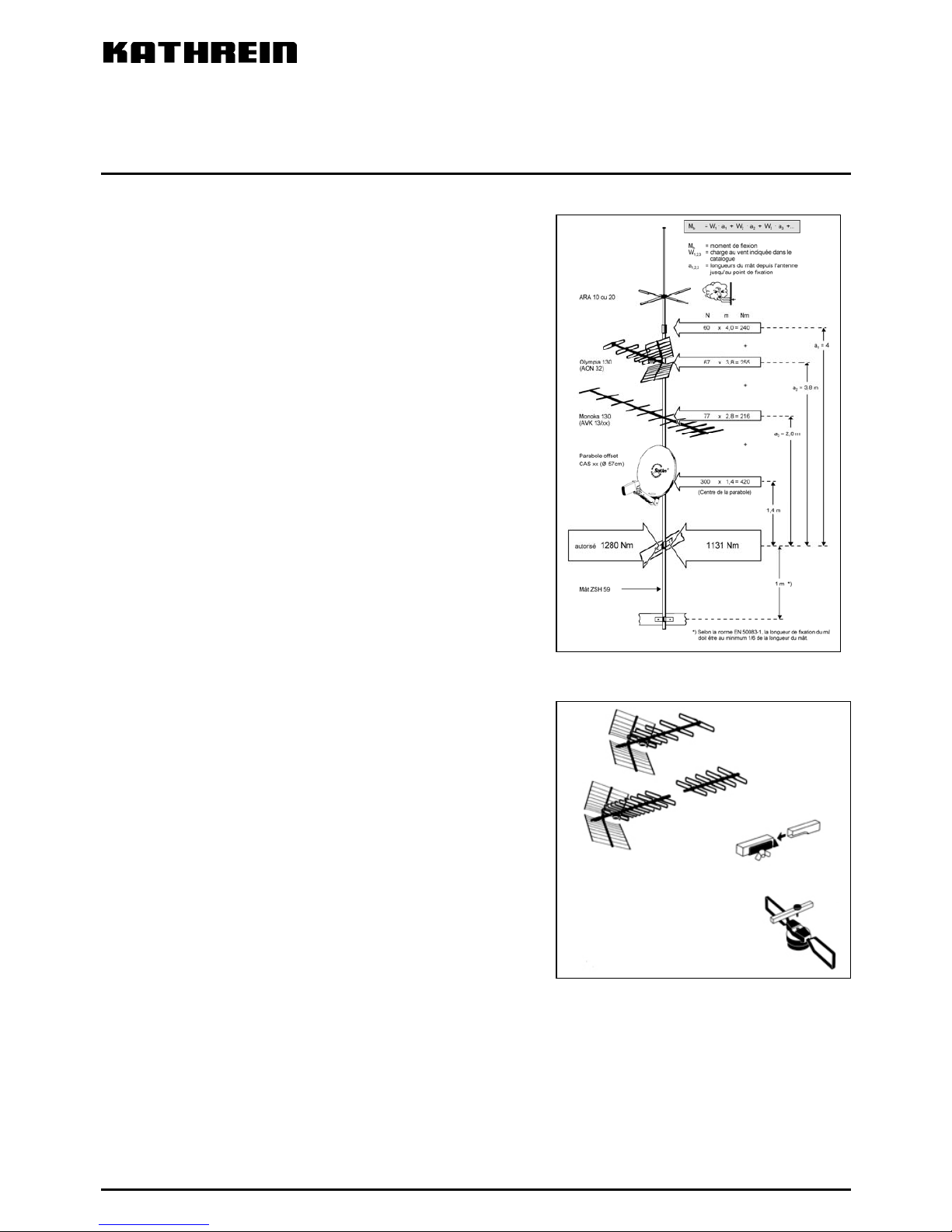

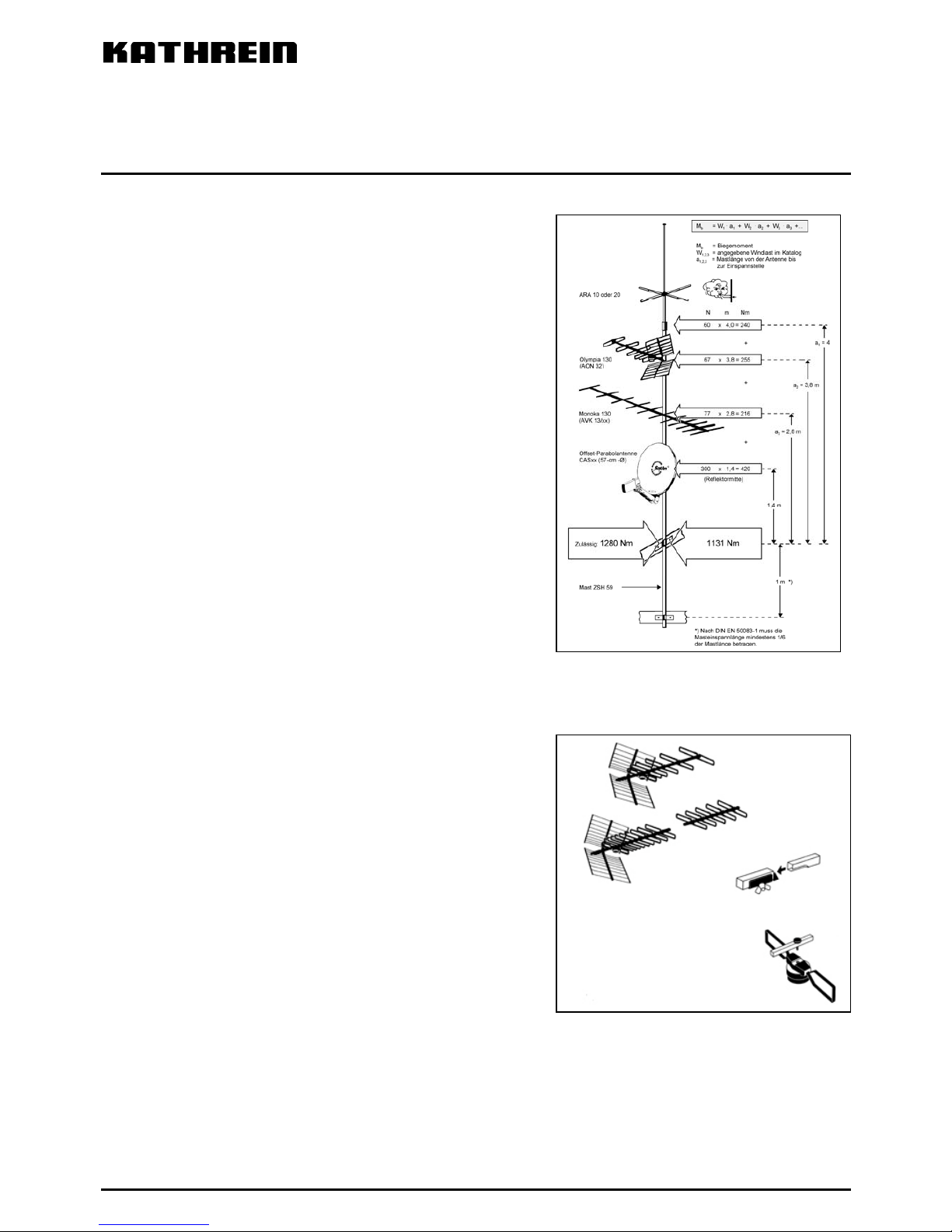

Mastmontage und Mastberechnung (Abb. 1)
-Achten Sie bei der Montage des Mastes darauf,
dass dieser senkrecht steht
-Verwenden Sie nur Masten oder Standrohre, die
speziell für die Antennenmontage geeignet sind.
Andere Rohre weisen zumeist nicht die erforderliche
Festigkeit bei Wind- und Wettereinflüssen auf.
Kathrein-Maste und Schellen erfüllen diese Voraus-
setzungen. Eine Übersicht über die von Kathrein
angebotenen Maste finden Sie auf der letzten Seite
-Der Spannbereich der Mastschelle der OLYMPIA-
Antennen beträgt 22 bis 60 mm
-Bei einer Mastmontage auf dem Dach muss der Mast
mindestens 1/6 seiner Länge eingespannt werden
-Achten Sie dabei darauf, dass die Masthalterungen
(z. B. Schellen) auf festem Untergrund (Holz, Beton,
Mauerwerk) angebracht werden
Montage mehrerer Antennen an einem Mast
Bei Montage mehrerer Antennen an einem Mast darf keines-
falls die maximale Belastbarkeit des Mastes oder der Schellen
überschritten werden.
Antennenmontage (Abb. 2)
1. Antennenteile, falls typbezogen notwendig, zusammen
stecken und mit Flügelschrauben fixieren.
2. Dipol mit Kabelanschlussgehäuse am Antennen-Vierkantrohr
mit der Rändelschraube befestigen.
3. Reflektorgitter aufklappen und mit den Flügelschrauben
durch das Antennen-Vierkantrohr fixieren.
4. Mastschelle aufklappen und Antenne am Mast befestigen.
Ziehen Sie die Flügelmuttern an der Mastschelle nur leicht
an, damit Sie die Antenne noch für den besten Empfang
ausrichten können.
Abb.1
Abb.2
936.2595/B/1104/2.4d

_____________________________________________________________

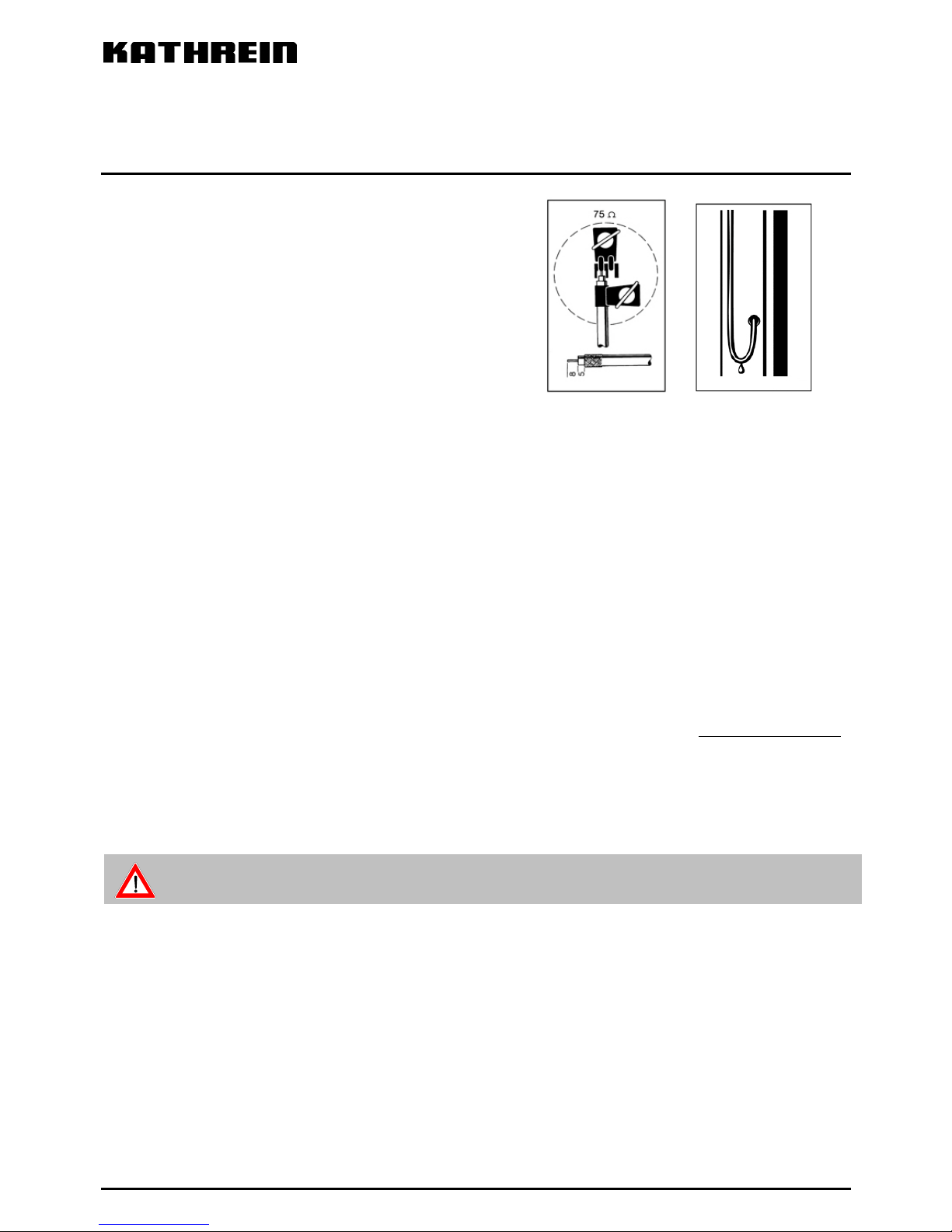

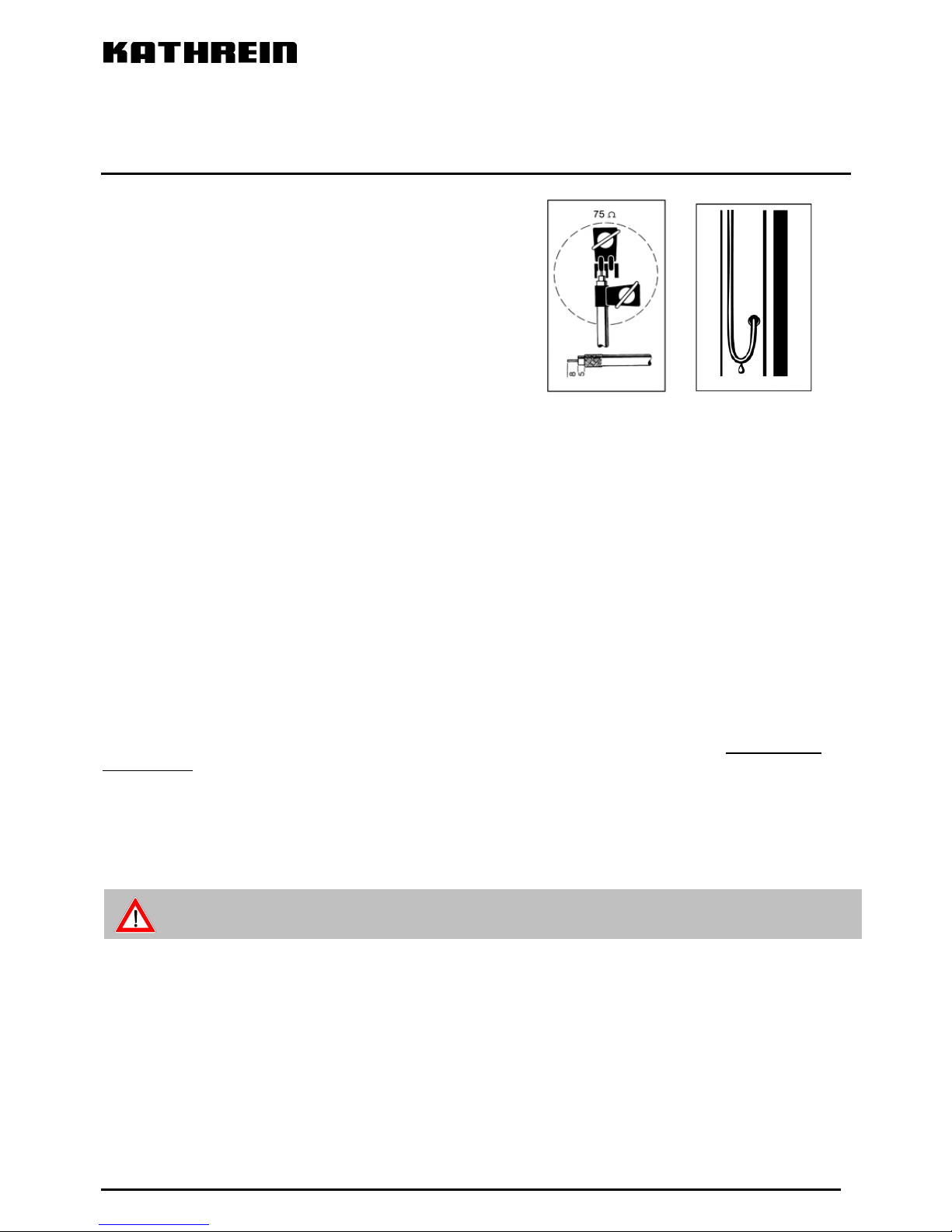

Anschluss der Kabel (Abb. 3-4)
1. Rändelschraube am Kabelanschlussgehäuse lösen
und Deckel abnehmen
2. Kabel abisolieren
3. Kabelanschlussklemme und Zugentlastungsklemme
im Deckel öffnen
4. Kabel anschließen und Klemmen festziehen
5. Deckel wieder auf das Anschlussgehäuse aufschrauben
6. Kabel nach den örtlichen Gegebenheiten verlegen, sodass es nicht im Wind flattern kann und nicht
durchscheuert (verwenden Sie Kabelschellen oder -binder bzw. Isolierband)
7. Um das Eindringen von Wasser in den Mast oder das Mauerwerk zu verhindern, sollten Sie mit dem Kabel
einen „Wassersack“ bilden (Abb. 4)
Ausrichten der Antenne
Antenne durch Drehen auf besten Empfang ausrichten. Verwenden Sie hierfür gegebenenfalls ein Antennen-
Messgerät. Wählen Sie für die Ausrichtung der Antenne ein beliebiges Programm am TV- oder Messgerät.
Ziehen Sie nach der Ausrichtung die Flügelschrauben an der Mastschelle fest.
Hinweis zum Empfang von DVB-T-Signalen
Kathrein-Antennen sind werkseitig für den Empfang von horizontal polarisierten Signalen vormontiert.
DVB-T-Signale werden jedoch auch in vertikaler Polarisation abgestrahlt.
Für den DVB-T-Empfang muss die jeweilige Antenne in Ihrer Längsausrichtung zum Sender um 90° gegen den
Uhrzeigersinn gedreht montiert werden. Die Drehrichtung ist zu beachten, damit kein Wasser durch den
Kabeleinlass in die Anschlussdose dringt. Bei richtiger Montage zeigt der Kabelauslass schräg nach unten und der
Kathrein-Schriftzug ist horizontal ausgerichtet lesbar (Abb. 6). Bei falscher Montage steht der Kathrein-Schriftzug
auf dem Kopf.
Sicherheitshinweis:
Montageschritte
Folgende Schritte müssen durchgeführt werden, damit die Antenne für den Empfang von vertikal polarisierten
Signalen am Mast montiert werden kann:
1. Die Mastbefestigungsschelle vom Tragrohr durch Lockern der Klemmschrauben lösen
2. Mastbefestigungsschelle abziehen
3. Die Schelle um 90° im Uhrzeigersinn drehen
4. Mastbefestigungsschelle auf das Tragrohr an die vorherige Position aufschieben
5. Klemmschrauben anschließend wieder festziehen.
936.2595/B/1104/3.4d
Zu Ihrer eigenen Sicherheit sollten Sie die nachfolgend beschriebenen Montageschritte auf dem
Boden bzw. festem Untergrund und nicht auf dem Dach vornehmen.
A
bb. 3 Abb. 4

_____________________________________________________________

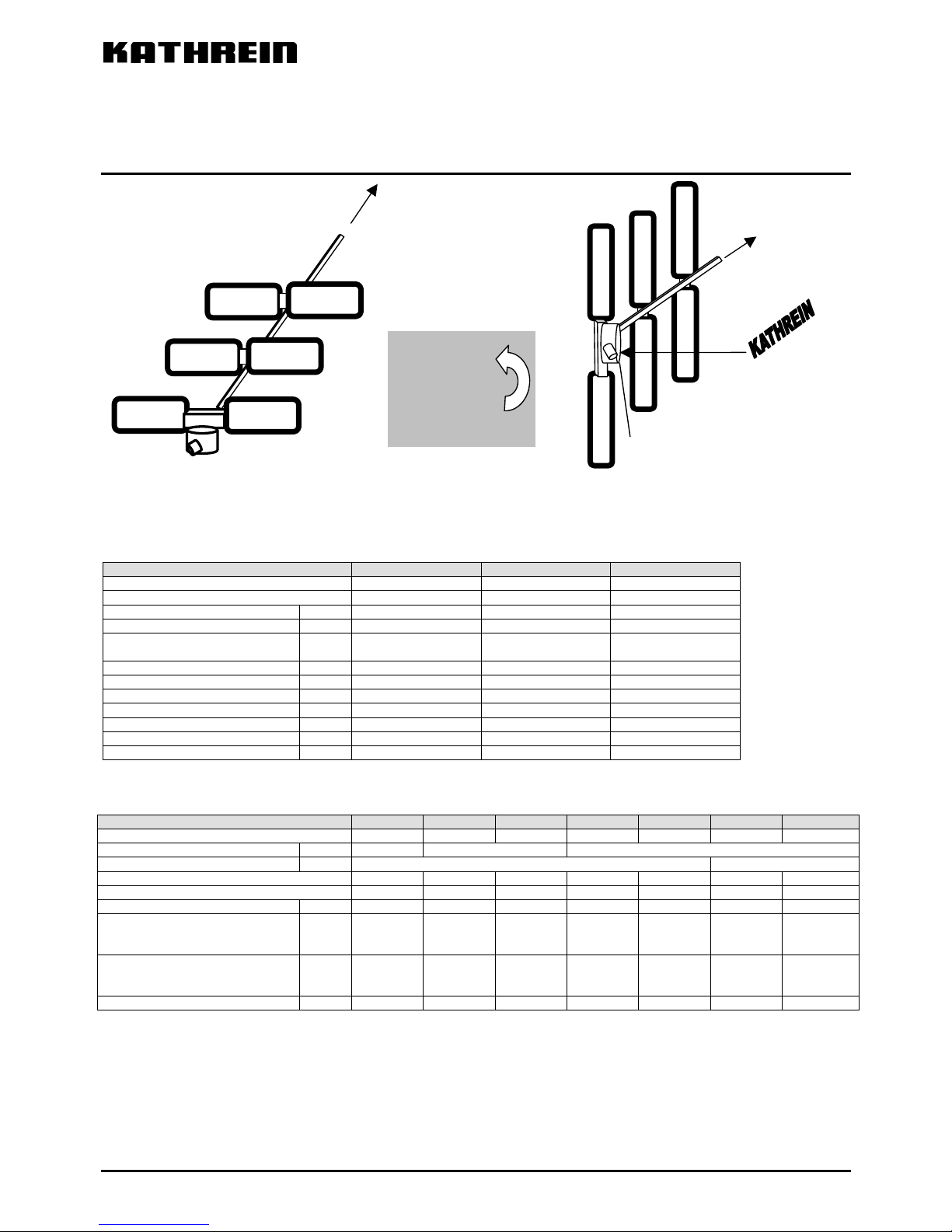

Abb. 5: Horizontale Ausrichtung Abb. 6: Vertikale Ausrichtung
Technische Daten der Antennen
Typ AOI 65 AON 65 AOP 65
Bestell-Nr. 212340 212344 212348
Kanäle 21-69 21-69 21-69
Gewinn dB 7-9,5 8,5-13,5 9,5-15
Empfangsbereich MHz 470-862 470-862 470-862
Halbwertsbreite Horiz.
Vert.
°
°
58-40
90-65
57-32
70-44
50-28
59-31
Rückdämpfung dB 20-25 21-26 22-28
Spannbereich Mastschelle Ø mm 22-60 22-60 22-60
Länge mm 410 814 1345
Windlast bei 800 N/m2N40 59 106
Grenzwindlast bei 1100 N/m2N55 81 146
Verpackungs-Einheit/Gewicht St./kg 1/1,0 1/1,8 1/2,4
Maße der Einzelverpackung mm 490 x 420 x 75 825 x 500 x 75 840 x 500 x 95
Übersicht der Kathrein-Maste
Typ ZSD 48 ZSF 47 ZSF 48 ZSH 47 ZSH 48 ZSH 59 ZSH 62 2)
Bestell.-Nr. 218380 218385 218381 218386 218394 218382 218383
Länge L m2 x 2 = 4 2 x 2,5 = 5 2 x 3 = 6
Durchmesser D1/D2mm 40/48 48/60
Kabeleinführungen 3 - 3 - 3 5 5
Güteklasse (Stahl) St 52 St 37 St 52 St 37 St 52 St 52 St 52
Wandstärke im Einspannbereich mm 2,5 22,5 22,5 2,5 4,5
Zulässiges Biegemoment 1),
Nutzlänge bei 800 N/m25,0 m 4,0 m
3,0 m
-
-
1170
-
500
540
-
1040
1080
320
430
-
850
960
-
1150
1280
-
1950 (1150)
2120 (1280)
-
Zulässiges Biegemoment 1),
Nutzlänge bei 800 N/m25,0 m 4,0 m
3,0 m
-
-
1110
-
390
480
-
920
1000
160
300
-
700
840
-
900
1080
-
1700 (900)
1960 (1080)
-
Verpackungs-Einheit/Gewicht St./kg 1/11,4 1/11,3 1/14,2 1/13,1 1/17,8 1/20,5 1/37,5
1) Das maximal zulässige Moment an der Einspannstelle gilt bei entsprechender Nutzlänge. Die Windlastaufnahme des Rohres ist bereits
berücksichtigt. Die fett gedruckten Werte gelten für normale Windbelastung (q = 800 N/m2). Bei höherer Windbelastung (q = 1100 N/m2)
sind die reduzierten Werte anzuwenden.
Nach EN 50083-1 muss die Masteinspannlänge mindestens 1/6 der Mastlänge betragen.
2) Den technischen Daten liegen die Berechnungsgrundlagen nach DIN 4131 zugrunde.
Überschreitet die Summe der Antennen-Windlastmomente die in Klammern angegebenen Werte (≙1650 Nm am Einspannpunkt), ist
gemäß EN 50083, Teil 1, ein statischer Nachweis zu führen.
www.kathrein.de
KATHREIN-Werke KG Anton-Kathrein-Straße 1-3 Postfach 10 04 44 D-83004 Rosenheim Deutschland Telefon [phone] Telefax (0 80 31) 1 84-3 06
936.2595/B/1104/4.4d/ZWTTechnische Änderungen vorbehalten.
Sender
Sender
Drehung
um 90°
gegen
den
Uhrzeigersinn
ÎKabelauslass leicht schräg
nach unten gerichtet
Schriftzug
lesbar

_____________________________________________________________

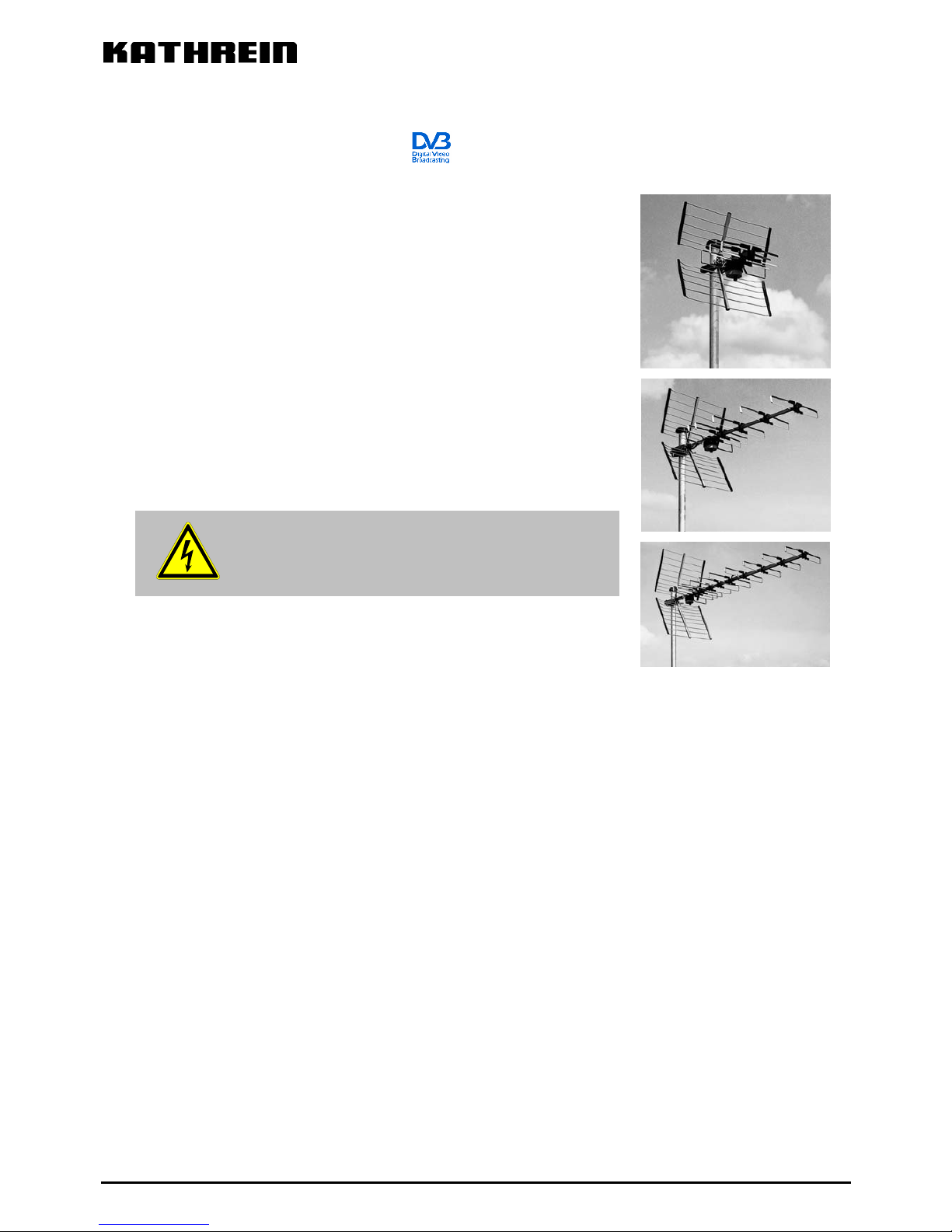

OLYMPIA UHF antennas AOI 65 212340
AON 65 212344
AOP 65 212348
__________________________________________________________________________________
General safety instructions
Please read the following safety instructions carefully and thoroughly
before you start installing the antenna, and keep observing them
during the installation.
The installation of the antenna demands a high degree of responsibility for
yourself and other people. For this reason, the installation must be executed by
an electrician (expert on his/her trade). In order to assist you, some important
safety instructions have been compiled in the following. However, these instruc-
tions are not exhaustive, as we are not aware of the local conditions.
1. Do not use the antenne for purposes other than intended by the manufacturer.
2. Only use the components as prescribed by the manufacturer and do not
modify them.
3. ATTENTION! DANGER TO LIFE!
4. When selecting the antenna site, you must consider the structural
characteristics of the building. Installation on the edge of rooftops or
buildings and on cylindrical structures could lead to increased wind loads and
vibration stress according to DIN 1055, part 4, or DIN 4131.
Non-observance of these instructions may cause exceeding of the load limit
or the vibration resistance.
5. Do not install the antenna on buildings with easily inflammable materials as rooftop, such as straw, reed or
similar materials.
6. Only step on firm, dry rooftops and protect yourself against falling down.
7. Ladders, scaffoldings, safety belts etc. must be in good order.
8. Passers-by must not be endangered by falling objects. Secure the work/danger area.
9. Mind that the technical values (e.g. wind load) of the antenna mast are not exceeded. Refer to the
manufacturer if you do not know these values. Find an overview of the masts offered by Kathrein on the last
page.
10. Mount the antenna mast on solid ground only (walls, concrete, rafters) using the clamps, dowels and screws
recommended by the manufacturer.
11. Immediately leave the roof in case of a thunderstorm!
12. Ground the antenna installation according to EN 50083-1.
Notice:
The OLYMPIA UHF antennas were designed solely for the limited purpose of receiving terrestrial TV
signals and as indoor antennas. Under the terms of DIN 4131, an antenna is reckoned an indoor antenna if
the mast length does not exceed 6 metres and if the torque needed for screwing the antenna is at 1,650 Nm
at maximum.
Do never mount an antenna under power supply
lines! Touching power supply lines with parts of
your body, with antenna parts or tools may cause
an electrical shock or serious burns.
936.2595/B/1104/1.4e
Suitable for
DVB-T (B IV/V)
AOI 65
AON 65
AOP 65

_____________________________________________________________
Mast installation and mast calculation (Fig. 1)
-Make sure that the mast is in vertical position when mounting it
-Only use masts or standpipes specially designed for antenna
installation. Other tubes mostly do not have the necessary
stability to withstand heavy wind or other climatical situations.
Kathrein-masts and clamps fulfil these requirements.
Find an overview of the masts provided by Kathrein on the last
page
-The clampling range of the mast clamp of the OLYMPIA
antennas is from 22 mm to 60 mm
-If the mast is to be mounted on a roof, you have to clamp at least
1/6 of its length
-Mind that the mast holders (e.g. clamps) are mounted on solid
ground (wood, concrete, walls)
Installing several antennas on one mast
Never exeed the maximum load capacity of the mast or clamps
when mounting several antennas on one mast.
Antenna installation (Fig. 2)
1. If necessary, plug together the antenna parts, and fix them using
wing screws.
2. Fix the dipole with cable connection box on the antenna square
pipe using a knurled screw.
3. Open the reflector grille and fix it with the wing screws through
the antenna square pipe.
4. Open the mast clamp and fix the antenna on the mast.
Slightly screw the wing nuts on the mast clamp so that you
are able to align the antenna to optimum reception.
936.2595/B/1104/2.4e
Fig. 1
Fig. 2

_____________________________________________________________
Connection of the cable (Fig. 3-4)
1. Unscrew the knurled screw on the cable connection box and
lift the cap
2. Skin the cable
3. Open the cable connection clamp and the strain relief clamp
in the cap
4. Connect the cable and tighten the clamps
5. Screw the cap on the connection box
6. Lay the cable according to the local conditions so that it cannot flutter in the wind and chafe (use either cable
clamps or cable ties or insulating tape)
7. In order to avoid ingress of moisture in the mast or brickwork, make a 'water sack' with the cable (Fig. 4)
Antenna alignment
Align the antenna for optimum reception by turning it. If necessary, use an antenna measurement device. Select
any programme on the TV set or the measurement device for the antenna alignment.
After finishing the alignment, tighten the wing screws on the mast clamp.
Indication of the reception of DVB-T signals
Kathrein antennas are pre-assembled for the reception of horizontally polarised signals. However, DVB-T signals
are also transmitted in vertical polarisation.
For DVB-T reception, turn the antenna in its longitudinal alignment to the transmitter rotated 90° counter-clockwise.
Observe the direction of rotation, as otherwise moisture can ingress in the connection box through the cable entry.
If the antenna was properly mounted, the cable outlet points slantwise down, and the Kathrein-writing is legible
horizontally-aligned (Fig. 6). If not, the Kathrein-writing is upside-down.
Safety instruction:
Mounting steps
The following steps must be carried out in order to be able to mount the antenna on the mast so that vertically
polarised signals can be received:
1. Unfasten the mast clamp from the axle tube by loosening the clamping screw
2. Pull off the mast clamp
3. Rotate the clamp 90° clockwise
4. Slide the mast clamp on the previous position on the axle tube
5. Then tighten the clamping screws again
936.2595/B/1104/3.4e
For your own safety, it is recommended that you carry out the mounting steps specified in the
following on solid ground and not on the rooftop.
Fi
g
. 3 Fi
g
. 4

_____________________________________________________________
Fig. 5: Horizontal alignment Fig. 6: Vertical alignment
Technical data of the antennas
Type AOI 65 AON 65 AOP 65
Order Number 212340 212344 212348
Channels 21-69 21-69 21-69
Gain dB 7-9.5 8.5-13.5 9.5-15
Reception range MHz 470-862 470-862 470-862
Full width at half maximum Horiz.
Vert.
°
°
58-40
90-65
57-32
70-44
50-28
59-31
Front-to-back-ratio dB 20-25 21-26 22-28
Mast clamp range Ø mm 22-60 22-60 22-60
Length mm 410 814 1345
Wind load at 800 N/m2N40 59 106
Limiting wind load at 1100 N/m2N55 81 146
Packing unit/weight P./kg 1/1.0 1/1.8 1/2.4
Packing unit dimensions mm 490 x 420 x 75 825 x 500 x 75 840 x 500 x 95
Overview of the Kathrein antenna masts
Type ZSD 48 ZSF 47 ZSF 48 ZSH 47 ZSH 48 ZSH 59 ZSH 62 2)
Order Number 218380 218385 218381 218386 218394 218382 218383
Lenght L m2 x 2 = 4 2 x 2.5 = 5 2 x 3 = 6
Diameter D1/D2mm 40/48 48/60
Cable entry points 3 - 3 - 3 5 5
Quality category (steel) St 52 St 37 St 52 St 37 St 52 St 52 St 52
Wall thickness in clamping range mm 2.5 22.5 22.5 2.5 4.5
Allowable bending moment 1),
Effectice length at 800 N/m25,0 m 4,0 m
3,0 m
-
-
1170
-
500
540
-
1,040
1,080
320
430
-
850
960
-
1,150
1,280
-
1,950
(1,150)
2,120
(1,280)
-
Allowable bending moment 1),
Effectice length at 800 N/m25,0 m 4,0 m
3,0 m
-
-
1110
-
390
480
-
920
1000
160
300
-
700
840
-
900
1,080
-
1,700 (900)
1,960 (1080)
-
Packing unit/weight P./kg 1/11.4 1/11.3 1/14.2 1/13.1 1/17.8 1/20.5 1/37.5
1) The maximum allowable moment on the clamping point applies for the appropriate effectice length. The wind load absorption of the tube
has already been allowed for. The bold values apply for an ordinary wind load (q = 800 N/m2). In case of increased wind load
(q = 1,100 N/m2), the reduced values apply.
According to EN 50083-1, the mast clamping length must be at least 1/6 of the mast length.
2) The technical data underlie the computation base according to DIN 4131.
If the sum of the antenna wind load moments exceeds the values put in parentheses (≙1,650 Nm at clamping point), a structural analysis is
required, according to EN 50083, part 1.
www.kathrein.de
KATHREIN-Werke KG Anton-Kathrein-Straße 1-3 P.O. Box 10 04 44 83004 Rosenheim Germany Phone [phone] Fax [phone]
936.2595/B/1104/4.4e/ZWTSubject to technical changes.
Transmitter
Transmitter
Rotation
90°
counter-
clockwise
Î
Cable outlet pointing slantwise
down
Writing legible

_____________________________________________________________
Antennes UHF OLYMPIA AOI 65 212340
AON 65 212344
AOP 65 212348
__________________________________________________________________________________
Avis généraux de sécurité
Avant d'effectuer l'assemblage de l'antenne, lisez attentivement les avis
généraux de sécurité suivants. Observez-les aussi pendant l'assemblage!
Le montage de l'antenne demande bien de résponsabilité de vous-même et
d'autres. C'est pourquoi l'assemblage doit être effectué par un installateur
électricien (spécialist dans le métier dans l'industrie électrique). Des avis de sé-
curité importants ont été détaillés ci-dessous pour vous aider. Toutefois, ils ne
prétendent à leur intégralité, étant donné que nous ne savons pas la condition
locale respective.
1. Ne désaffecter l'antenne.
2. Utiliser seulement des composants imposés par le fabricant et ne les
modifier pas.
3. ATTENTION! DANGER DE MORT!
4. Lors du choix du lieu de montage, il convient tenir compte à des caractéristi-
ques du support. En cas de montage sur les bords d'un bâtiment ou d'un toit, on doit compter avec des
charges au vent où des oscillations plus élévés et cela en référence aux normes DIN 1055, partie 4, où
DIN 4131. L'inobservation peut signifier qu'il y aura un dépassement de la charge limité où de la résistance aux
oscillation.
5. N'installer pas l'antenne sur des bâtiments avec un revêtement aisement inflammable, par exemple chaume,
roseau où des matériaux semblables.
6. Marcher seulement sur des toits solides et secs. Il est nécessaire de se protéger contre la chute.
7. Des échelles, des échafaudages, des ceintures de sécurité etc. doivent être en bon état.
8. Des passants ne doivent pas mis en danger par des objects dévalants. Sécuriser la zone dangereuse (la zone
d'activité).
9. Veiller à ce que les caractéristiques techniques (p.e. le charge au vent) du mât d'antenne ne sont pas
dépassées. Si vous ne connaissez pas les valeurs, il convient se renseigner auprès du fabricant. Vous trouvez
un aperçu des mâts Kathrein à la dernière page.
10. Attacher le mât d'antenne seulement sur une dure clandestinité (bâtisse, béton, poutres) en utilisant des collier
de serrage, goujon et vis recommandès par Kathrein.
11. En cas d'un orage, quitter immédiament le toit!
12. Relier à la terre l'installation d'antenne d'après EN 50083-1.
Indication:
Les antennes UHF OLYMPIA sont des antennes d'usage domestique et exclusivement destinès à la
réception du signaux terrestres TV.
Selon DIN 4131, une antenne d'usage domestique est une antenne dont la longueur du mât est au
maximum de 6 mètres et dont le moment de fixation est au maximum de 1650 Nm.
En aucun cas vous devez installer des antennes
sous des lignes électriques! Vous pourriez subir un
choc électrique ou des brûlures grièvmentes en
touchant la ligne aérienne avec des parties du
corps, de l'antenne ou avec l'outil.
936.2595/B/1104/1.4f
A
pproprié pou
r
DVB-T (B IV/V)
AON 65
AOI 65
AON 65
AOP 65

_____________________________________________________________
L'assemblage et calcul du mât (Fig. 1)
-En installant le mât, veiller à ce qu'il se trouve
en position verticale.
-N'utiliser que des mâts où tuyaux en fonte qui sont
appropriés pur l'assemblage d'antenne. La pluspart de temps,
d'autres tuyaux en fonte n'ont pas la stabilité pour résister
des chutes de neige, gel, chaleur où orage.
Le diamètre de serrage du collier du mât des antennes
OLYMPIA s'élève à 22 –66 mm.
-Le montage du mât sur le toit exige que la fixation du mât
doive être au minimum 1/6 de la longueur du mât.
-Faire bien attention à ce que les supports du mâts
(p.e. les colliers de serrage) soient fixés sur de matériaux
solides (bois, béton, bâtisse)
Le montage de plusieurs antennes sur un seul mât
Si plusieurs antennes sont installées sur un seul mât, il faut que la
charge max. admissible du mât où des colliers de serrage ne soit
pas dépassée.
L'assemblage de l'antenne (Fig. 2)
1. Emboîter (si nécessaire) les parties de l'antenne et fixez-les
avec des vis à ailettes.
2. Fixer le dipôle avec le boîtier du raccordement de câble au tube
carré et serrer avec la vis molettée.
3. Rabattrez la grille du réflecteur et fixer-la par les vis à ailettes
à travers le tube carré.
4. Rabattrer le collier de serrage du mât et fixez l'antenne
sur le mât.
Ne serrer que légèrement les vis à ailettes pour l'alignement
de l'antenne.
936.2595/B/1104/2.4f
Fig. 1
Fig. 2

_____________________________________________________________
Raccordement des câbles (Fig. 3-4)
1. Dévisser la vis molettée du boîtier du raccordement de câble
et enlever le couvercle.
2. Isoler le câble.
3. Desserrer le collier de serrage du raccordement de câble et
celui de la décharge de traction située dans le couvercle
4. Raccorder le câble et serrer les colliers de serrage.
5. Remettre et serrer le couvercle sur le boîtier de raccordement
6. Poser les câbles selon les conditions locales si bien qu'ils ne puissent flotter au vent où s'user (utiliser des
colliers de serrage du câble où chatterton)
7. Pour empêcher l'infiltration de l'eau dans le mât où le mur, il est recommandé de faire 'un sac d'eau' avec le
câble (Fig. 4)
Alignement de l'antenne
Aligner l'antenne par des tournoiments pour obtenir la réception la meilleure. Utilisez un mesureur si possible. Pour
l'alignement, choisir un programme de télévision quelconque avec le téléviseur où mesureur. Après avoir terminé
l'alignement, serrer les vis à ailettes du collier de serrage du mât.
Indication concernant la réception de signaux DVB-T
Les antennes Kathrein sont prémontées en usine pour la réception de signaux polarisés horizontalement.
Les signaux DVB-T sont cependant également diffusés avec polarisation verticale.
Pour la réception DVB-T, l'antenne utilisée doit être montée avec son axe longitudinal tourné de 90° dans le sens
contraire des aiguilles d'une montre par rapport à l'émetteur. Le sens de rotation doit être respecté afin qu'il n'y ait
pas d'infiltration d'eau dans la prise de raccordement à travers l'entrée de câble. Lorsque le montage est correct, la
sortie de câble est orientée en oblique vers le bas et l'emblème Kathrein est lisible horizontalement (fig. 6). En cas
de montage incorrect, l'emblème Kathrein est à l'envers.
Consigne de sécurité:
Etapes de montage
Les étapes suivantes doivent être effectuées afin que l'antenne puisse être montée sur le mât pour la réception de
signaux polarisés verticalement:
1. Défaire le collier de fixation au mât du tube support en desserrant les vis de serrage
2. Détacher le collier de fixation au mât
3. Tourner le collier de 90° dans le sens des aiguilles d'une montre
4. Faire glisser le collier de fixation au mât sur le tube support à la position précédente
5. Serrer ensuite à nouveau les vis de serrage.
936.2595/B/1104/3.4f
Pour votre propre sécurité, vous devriez effectuer les étapes de montage décrites dans la suite au
sol ou sur u support stable et pas sur le toit.
Fi
g
. 3 Fi
g
. 4

_____________________________________________________________
Fig. 5: Orientation horizontale Fig. 6: Orientation verticale
Données techniques de l'antenne
Type AOI 65 AON 65 AOP 65
Numéro de commande 212340 212344 212348
Canaux 21-69 21-69 21-69
Gain dB 7-9,5 8,5-13,5 9,5-15
Gamme de réception MHz 470-862 470-862 470-862
Largeur à demi-puissance Horiz.
Vert.
°
°
58-40
90-65
57-32
70-44
50-28
59-31
Re-atténuation dB 20-25 21-26 22-28
Diamètre du collier de serrage Ø mm 22-60 22-60 22-60
Longueur mm 410 814 1345
Charge au vent à 800 N/m2N40 59 106
Charge limit au vent à 1100 N/m2N55 81 146
Conditionnement/poids St./kg 1/1,0 1/1,8 1/2,4
Dimensions de l'emballage mm 490 x 420 x 75 825 x 500 x 75 840 x 500 x 95
Aperçu des mâts Kathrein
Type ZSD 48 ZSF 47 ZSF 48 ZSH 47 ZSH 48 ZSH 59 ZSH 62 2)
Numéro de commande 218380 218385 218381 218386 218394 218382 218383
Longueur L m2 x 2 = 4 2 x 2,5 = 5 2 x 3 = 6
Diamètre D1/D2mm 40/48 48/60
Entrées de câbles 3 - 3 - 3 5 5
Catégorie de qualité (acier) St 52 St 37 St 52 St 37 St 52 St 52 St 52
Epaisseur mural au point de fixation mm 2,5 22,5 22,5 2,5 4,5
Moment de flexion amissible 1),
Longueur utile à 800 N/m25,0 m 4,0 m
3,0 m
-
-
1170
-
500
540
-
1040
1080
320
430
-
850
960
-
1150
1280
-
1950 (1150)
2120 (1280)
-
Moment de flexion admissible 1),
Longueur utile à 800 N/m25,0 m 4,0 m
3,0 m
-
-
1110
-
390
480
-
920
1000
160
300
-
700
840
-
900
1080
-
1700 (900)
1960 (1080)
-
Conditionnement/poids St./kg 1/11,4 1/11,3 1/14,2 1/13,1 1/17,8 1/20,5 1/37,5
1) Le moment maximal admissible au point de fixation est valable pour la longueur utile correspondante. La charge au vent supportée par le
mât a déjà été prise en compte. Les valeurs en lettres grasses sont valables pour une charge au vent normale (q = 800 N/m2). Pour une
charge au vent plus élevée (q = 1100 N/m2) il faut que les valeurs réduites soient appliquées.
Selon la norme EN 50083-1 la longueur de fixation du mât doit être au moins 1/6 de la longueur du mât.
2) Les données techniques basent sur la norme DIN 4131.
Si la somme des moments s'exerçant sur l'antenne et dus aux charges au vent dépasse les valeur mentionées entre parenthèses
(≙1650 Nm au moment de fixation),fournir une preuve statique selon la norme EN 50083.
www.kathrein.de
KATHREIN-Werke KG Anton-Kathrein-Straße 1-3 Boîte post. 10 04 44 83004 Rosenheim Allemagne Téléphone [phone] Fax [phone]
Emetteur
Emetteur
Rotation de 90°
dans le sens
contraire des
aiguilles d'une
montre
ÎSortie de câble orientée
légèrement en oblique vers le
bas
Emblème lisible
936.2595/B/1104/.4f/ZWT– Nous nous réservons ledroit detoutes modifications techniques.
