Kawada M300FX-III US-SPEC User manual

INSTRUCTION MANUAL
www.kawadamodel.co.jp
株式会社川田模型
〒441-3147愛知県豊橋市大岩町本郷62-2
TEL.[phone]FAX.[phone]
KAWADAMODELCO.,LTD.
62-2HongouOiwa-ChoToyohashi-CityAichi,JAPAN
No.M320/S1Ver.1.12015.5

1
ニッパー
SideCutters
2チャンネルプロポ
2channelR/Cunit
受信器
Receiver
アンプ
Electronic
Speed
Controller
540サイズ
モーター
540sizeMotor
バッテリー充電器
BatteryCharger
forR/Ccar
送信機用電池
BatteryforR/Cunit
シリコンオイル
300〜400番程度
SiliconOil
［DNS30〜40］
ラジオペンチ
LongNosePliers
カッター
ModelingKnife
ホビーレンチ
HobbyWrench
瞬間接着剤
（タイヤ接着用）
InstantGlue
［SK67］
クリーナー
スプレー
CleanerSpray
オイル
Oil［SK36］
■製品改良のため、予告なく仕様を変更することがあります。
Spesifications are subject to change without notice.
■説明書中の部品の価格は巻末の価格リストをご参照ください。
All prices of items in this manual are on price list.
安全に楽しむための注意事項 SAFETYPRECAUTIONS
・組立に不慣れな方は模型を良く知っている人にアドバイスを受け、確実に組み立ててください。
・走行の際は道路や人の多い所を避け、周囲の安全を確認し、責任を持ってお楽しみください。
・走行後のモーターやアンプは熱くなっていますので十分に気を付けてください。
・ First time builders should seek advice from experienced builders when assembling this.
・ Please follow all safety precautions before operating this model.
・ Be careful! Motor and speed control can get extremely heat after operating.
キットの他に揃える物
Requiredforoperation
組立に必要な物
Toolsrequired
ノギス
Calipers
+ドライバー（小）
PhilipsScrewdriver(Small)
1.5mm六角レンチ
HexWrench
2.0mm六角レンチ
HexWrench
2.5mm六角レンチ
HexWrench
φ3mmドリル
Drill
このキットでは、
4.5mm、5.5mm、7mm
のビットを使用します。
ミニサーボ
MiniServo
LOCK CEMENTLOCK CEMENT
27〜36mm幅
FUTABA/S9650
KO/PDS951ICS
JR/DS3405
SANWA/SRG-HR等
1S-Li-Poバッテリー
Lithium-Polymer
BatteryforR/Ccar
93mm
47mm
18.5mm
64ピッチ
ピニオンギヤ
64pitch
PinionGear
1/12レーシングカー用
走行ボディー
Body
走行用タイヤ
&ホイール（USタイプ）
Tire&WHEEL(USTYPE)
シリコンオイル
5,000番〜
50,000程度
SiliconOil
［SK1］
デフルーブ
Diff.Lube
［SK25］
ネジ止め剤
LockCement

2

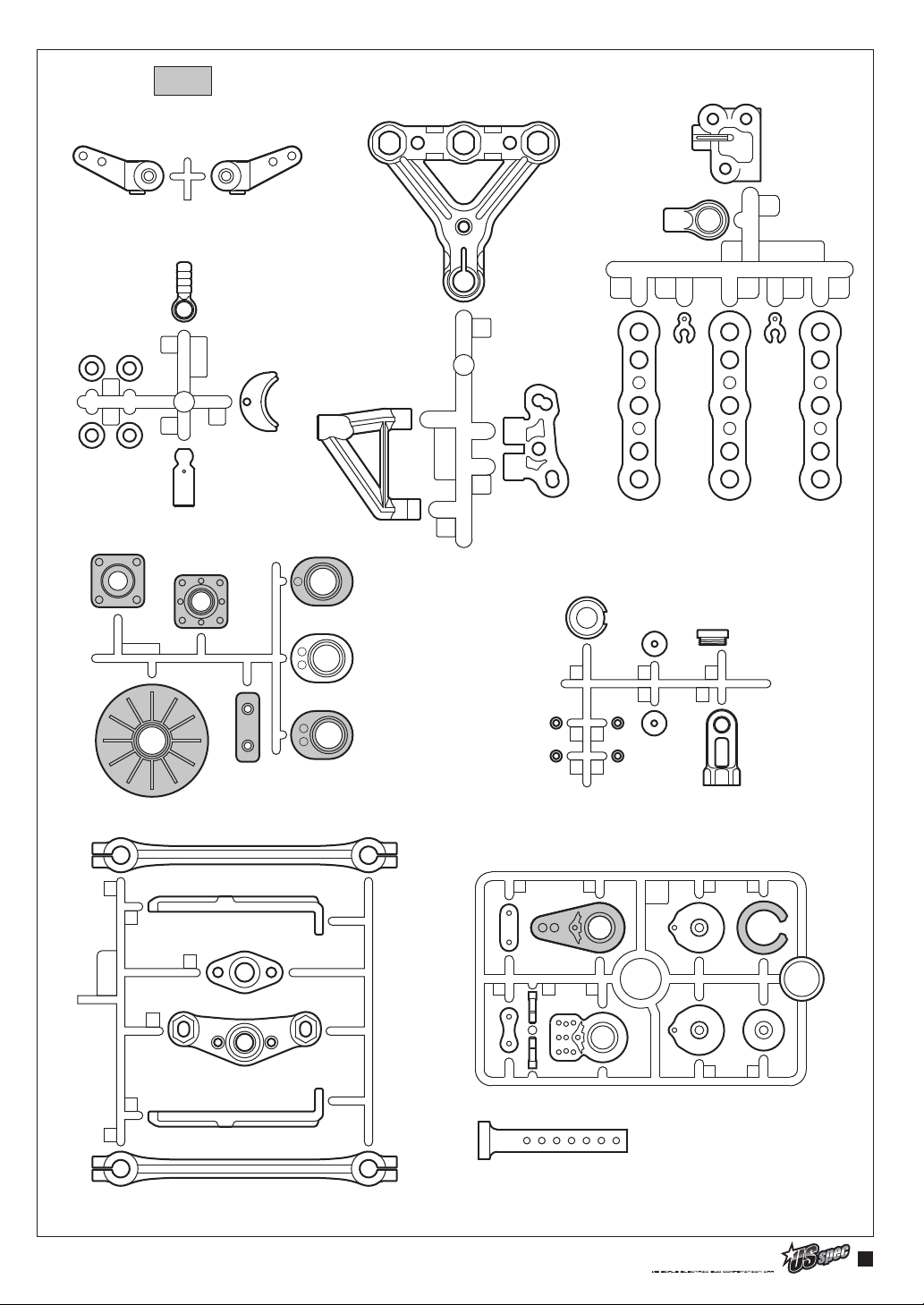

プラパーツ
PlasticParts
不使用部品
Notused
プラパーツP（サーボセイバー）
PlasticPartsP(ServoSaver)
P
2 43
1
65
7 8
9
冶具
Jig
×2
ベアリングホルダー
BearingHolder
×2
56
48
54
50 52
364J
11
1
2
12
3
3
ナックルL
KnuckleL
ナックルR
KnuckleR
フロント
ダンパーシャフト
FrontDamperShaft
ロアサスアーム
LowerSus.-Arm
アッパーアーム
UpperArm
アッパーアーム
マウント
UpperArmMount
アンテナベース
AntennaBase
アッパーアーム
エンド
UpperArmEnd
キャスター
シム
t=0.5mm
CasterShim
ロアサス
スペーサー
t=1mm
CasterShim
ロアサス
スペーサー
t=1.5mm
CasterShim
ロアサス
スペーサー
t=2mm
CasterShim
キャスター
シム
t=1mm
CasterShim
フロント
ダンパーチューブ
FrontDamperTube
t=1mm
カラー
Collar
t=2mm
カラー
Collar
ベアリングホルダー
アダプター
BearingHolderAdapter
ボディーマウント
BodyMount
×4
7 6
6 4
5
98
1010
ケースキャップA
CaseCapA
ケースキャップB
CaseCapB
パーテーション
Partition
パーテーション
Partition
スプリングリテーナー
SpringRetainer
シャフトスペーサー
ShaftSpacer
t=1t=2
t=0.5t=0.5
×2
×2
365A
12
3
365C
1
2
3
4
5
6
14
7
25
365B1
3
サイドリンク
SideLink
サイドリンク
SideLink
バッテリーインデックスR
BatteryIndexR
バッテリーインデックスL
BatteryIndexL
ロアボールシート
LowerBallSheet
アッパーボールシート
UpperBallSheet
300-B

圧入
Insert
2.5〜3mm
六角レンチ
HexWrench
断面図
2SDSロアアームの組立
AssembleSDSLowerSus.Arm
1
2
3
1ナックルの組立
AssembleFrontKnuckle
3SDSアッパーアームマウントの取付
InstallSDSUpperArmMount
ボールピボット（白）
PivotBall(White)
×2
×2
×2
アクスルシャフト
AxleShaft
φ4.3mm
ジョイント
ボール
JointBall
×2
×2 φ2mmEリング
E-clip
×2
バッグAを使用します。
1 5
〜
A
切り取ります。
Cut
アクスルシャフト
AxleShaft
［KD112］
φ2mm
Eリング
E-clip
［RSZ12］
φ4.3mm
ジョイントボール
JointBall
［AJ4301］
365C-5
t=2mmカラー
Collar
［RSD42］
ナックルR
Knuckle-R
［RS45C］
M2ロックナット
LockNut
［RSD38,RN21］
365A-1
ロアサスアーム
LowerSus.-Arm
［RSD40］
ボールピボット
PivotBall［RS44］
M2×12mm
キャップビス
CapScrew
［RSD38］
オフセット
0.5mm
Noticesuspensionarminsertplacement:
Screwholesareoffsetby.5mm.
Changingthepositionoftheinsertswill
changewidthoneachsideby1mmand
willadjustoveralltrackwidthby2mm.
Checktheposition:
Theupperarmmountcanbe
installedintwopositions
dependingon
desiredreactivecasterangle.
Placethepivotballonaflatstablesurface
Press the arm down onto the ball firmly
untilitsnapsintoplace.
Donotusepliarsforthisstep,theymay
scratchthepivotballsurfaceandcause
poormovementoftheball.
ボールピボット
PivotBall
圧入
Insert
10°
5°
キ ット 標 準
M2×12mmキャップビス
CapScrew
M2ロックナット
LockNut
RightsideShown.BuildRightandLeftsides.
NoteDirection!
To install damper tube, place a
2.5~3mmallenwrenchin
the tube and press the ball side
firmly with constant pressure
intothearm.
Onceinplace,ensurethedamper
tubemovesfreely.
Often the damper tube ball goes
beyondthecupsectionofthearm.
Flipthearmoverandplaceitover
arearwheelwiththedampertube
inthecenter.Again,withyour
allenwrench,pushfirmlyonthe
bottomsideofthedampertube
balluntilitsnapsintothecorrect
position.
サスマウント・インサート
0.5mmオフセット
Sus.-MountInsert
［RSD56］
NoteDirection!
365C-1
フロントダンパーチューブ
FrontDamperTube［RSD42］
2.5〜3mm
六角レンチ
HexWrench
リヤホイール
RearWheel
Press
M3×8mm
ナベビス
R/HScrew
［SB2308］
フロントバルクヘッド
FrontBulkhead
［RSD55］
M3×10mm
ナベビス
R/HScrew
［SB2310］
365A-2
アッパーアームマウント
UpperArmMount
［RSD40］
Adjust tightness
to ensure pivot
ball moves freely
withlittleplay.
Lightly apply
siliconeoil.

4
4SDSアッパーアームの取付
InstallSDSUpperSus.Arm
4
Castershimplacementon
theupperarmshaftwill
changetheamountof
staticcasteraccordingtothe
tablebelow:
Front CasterAngle Rear
t=1.5mm
t=1mm
t=0.5mm
t=0mm
t=0mm
t=0.5mm
t=1mm
t=1.5mm
2.5°
4.0°
6.0°
7.5°
×2
キングピン
KingPin
×2
×6
×4
キングピンシム
（真鍮）
Shim
フロントスプリング
φ0.5
FrontSpring
φ2mmEリング
E-clip
Makesuretheturnbuckleisthread
intothearmstraightotherwise
casteranglemaybedifferentside
toside.
ボールピボット
PivotBall［RS44］
365A-3
アッパーアーム
UpperArm
［RSD40］
365B1-6
アッパーアームエンド
UpperArmEnd
［RSD41］
365C-2
フロント
ダンパーシャフト
FrontDamperShaft
［RSD42］
キングピンシム（真鍮）
Shim
［RS48］
フロントスプリングφ0.5
FrontSpring
［KM17］
アッパーアームシャフト
UpperArmShaft
M2×3mm
バインドビス
BindScrew
アッパーアーム
ターンバックル
UpperArmTurnBuckle
［RSD43］
アッパーアーム
ターンバックル
UpperArmTurnBuckle
NotePosition!
Threadinstraight!
約6.8mm
Scale=1
Fitthedampershaft
ボール側が逆ネジです。
ボールピボット（白）
PivotBall(White)
×2
×2
×2
×2
アッパーアームシャフト
UpperArmShaft
［RSD74］
M2×3mm
バインドビス
BindScrew
［RSD74］
365B1-5
キャスターシム
t=1mm
CasterShim
［RSD41］
365B1-4
キャスターシム
t=0.5mm
CasterShim
［RSD41］
キングピン
KingPin
［KD112］
φ2mmEリング
E-clip
［KD112］
ラジオペンチ
LongNosePliers
φ2mmEリング
E-clip
［KD112］
Usea1.5mmwrench
totightenthe
turnbuckle.
×4
×6
3
サスマウント・インサート
0.5mmオフセット
Sus.-MountInsert
M3×8mmナベビス
R/HScrew
×4
M3×10mmナベビス
R/HScrew
Applysiliconedamper
oiltothedampershaft.
Generallystartwith
heavieroilforlowgrip
tracksandlighteroil
forhighgriptracks.
Duetotheefficientdampingforceoffrontdamper
tube system, a softer spring may be used
compared to non SDS front end.  Try different
combinationsofspringsanddamperoiltofindthe
bestcombinationforyourtrack.
RS76T ¥800
チタンコート・キングピンM300用
TITANCOATEDKINGPINforM300
標準希望
小売価格
（税抜）
表面にチタンコートを施したM300用キング
ピンです。スムースなサスストロークを実現
OPTION PARTS
FX2ユーザーは
とくに必見!!
Applyoilweightbetween
#1000and#20,000cst.
Startwithoilaround
#2000cst.Applyto
dampershaftandwork
intodampertube.
Ensuresmoothoperation.
Upperarmshouldfall
smoothlyunderitsown
weight.

5
5
5フロントエンドの取付
InstallFrontEnd
バッグBを使用します。
6 11
〜
B
6サーボセイバーの組立
AssembleServoSaver
P-3,4※1
［B29S］
P-1
［B29S］
サーボセイバー
スプリング（0.8）
ServoSaver
Spring:Gold
［B29S］
治具
Jig
［B29S］
Attatchthe.8mmspring
(gold).
Usethesuppliedjigtoinstall
the.6mmspring(silver).
サーボセイバー
スプリング（0.6）
ServoSaver
Spring:Silver
［B29S］
Setthespringssothatthey
fitintothenotchesonthe
plastic,thenremovethejig.
Pushdownfromaboveusing
theflatsideofasetofpliers.
ラジオペンチ
Longnosepliers
㈰ ㈪ ㈬㈫
P-5
［B29S］
P-7
［B29S］
M3ナット
Nut
φ4.3mm
ジョイントボール
JointBall［AJ4301］
Expand the holes to
3mmusingadrillor
reamer.
広げる Settheservotoits
neutralposition.
M3×10mm
サラビス
F/HScrew
［SB1310］
365B1-3
ロアサス・スペーサー
t=2mm
LowerSus.Spacer
［RSD41］
メインシャーシ
MainChassis
［RSD01］
365B1-2
ロアサス・スペーサー
t=1.5mm
LowerSus.Spacer
［RSD41］
M3×10mm
サラビス
F/HScrew
×6
FUTABA
※1メーカーに合わせて選びます。
Chooseforyourservo
Ｐ-4
Ｐ-3
KOJR
SANWA
FUTABA
SANWA・KO・JR・AIRTRONICS
M3×8mm
ナベビス
Screw
M2.6×8mm
バインドビス
BindScrew
×1
×1
サーボセイバー
スプリング（0.8）
ServoSaver
Spring:Gold
サーボセイバー
スプリング（0.6）
ServoSaver
Spring:Silver
φ4.3mmジョイントボール
JointBall
×2
M3ナット
Nut
×2
※1
ミニサーボ（別売）
MiniServo(NotIncluded)
Mountingdirectionwill
dependonservotype.
Makesuretheservooutput
isceneteredonthechassis.
RSB72 ¥700
ストラットバーM300用
STRUTBARforM300
標準希望
小売価格
（税抜）
Aluminumfrontendbracecanbeusedto
adjustamountofsteering.UsingO-rings
andshims,thefrontstrutstiffnesscanbe
set.
OPTION PARTS
SpacerThickness（mm） TireDiameter（mm）
2−14.5−RideHeight
(mm）
＝
FrontRideHeightSpacers:
Rideheightspacerthicknesscanbedecidedbasedontiresize
anddesiredrideheightasfollows:

9ボールシートの組立
AssembleBallSeat
6
7
8
9
7タイロッドの組立
AssembleTieRod
8サーボの取付
InstallServo
φ4.3mm
ロッドアジャスター
RodAdjuster
［AJ4312S］
φ4.3mm
ロッドアジャスター
RodAdjuster
［AJ4312S］
ターンバックル
L=40mm
TurnBuckle
［R30T40］
《左用》
Left
《右用》
Right
●右用、左用各1個づつ作ります。
Applyasmallamount
oflubricanttomake
threadingeasier.
Scale=1 30mm
30mm
364J-1
アッパー・ボールシート
UpperBallSeat
［RSC84］
364J-2
ロアー・ボールシート
UpperBallSeat
［RSC84］
φ5.8mm
ジョイントボール
JointBall
［RSC13］
φ5.8mm
ジョイントボール
JointBall
［RSC13］
ロアブレース
LowerBrace
［RSD03］
φ5.8mm
ジョイントボール
JointBall
［RSC13］
M2.6×6mm
バインドビス
BindScrew
Donotovertighten!
Ensuretheballmovesfreely
withlittlebacklash.
サーボステー
ServoStay
［RS95］
3mmワッシャー
Washer
M3×6mm
ナベビス
R/HScrew
［SB2306］
M3×5mm
サラビス
F/HScrew
［SB1305］
M3×5mm
サラビス
F/HScrew
［SB1305］
3mmワッシャー
Washer
M3×6mm
ナベビス
R/HScrew
ターンバックル
L=40mm
TurnBuckle
φ4.3mmロッドアジャスター
RodAdjuster
×2
×2
×4
×2
M3×5mm
サラビス
F/HScrew
×2
M3×5mm
サラビス
F/HScrew
×3
×2
M2.6×6mm
バインドビス
BindScrew
φ5.8mm
ジョイントボール
JointBall
×3
3mm 36mmServoWidth
33mmServoWidth
27mmServoWidth
●Selectmountingholesin
accordancewiththeservotype.
FUTABA/S9650等
KO/PDS951ICS等
A
JR/DS3405等
B
SANWA/SRG-HR、HS
C
B
A
C
IfusingaSanwa
servo,usethefront
holesintheservo
mountingbrackets.
Note!

10
11
7
10
ロアブレースの取付
InstallLowerBrace
11
モーターマウントの取付
InstallMotorMount
Tapthenylocknutswithan
M3screwbeforeinstalling
tomakeadjustmenteasier.
Assemblewithcapscrews
facingoutward.Tighten
thescrewstoensure
smoothmovementwith
littleplay.
M3×12mm
サラビス
F/HScrew
［SB1312］
M3×5mm
サラビス
F/HScrew
［SB1305］
364J-3
サイドリンク
SideLink
［RSC84］
364J-3
サイドリンク
SideLink
［RSC84］
M3ロックナット
LockNut
M2×6mm
キャップビス
CapScrew
［RSD38］
M2×6mm
キャップビス
CapScrew
［RSD38］
M2×6mm
キャップビス
CapScrew
［RSD38］
M3×5mm
サラビス
F/HScrew
×2
M3×5mm
サラビス
F/HScrew
×4
M3×8mm
サラビス
F/HScrew
×6
φ5.8mm
ジョイントボール
JointBall
φ5.8mm
ジョイントボール
JointBall
［RSC13］
×2
3mm
M3×12mm
サラビス
F/HScrew
×2
M2×6mm
キャップビス
CapScrew
×4
M2×3mm
キャップビス
CapScrew
×2
M3ロックナット
LockNut
×2 Installtheballfromthe
sidewithchamfer.
NoteDirection!
Checkthemovementofthelowerpodplate!
Its extremely important that the pod plate
movesfreelyinalldirections.Tightenthe
3x12mmpivotmountingscrewsandcheck
themovement.Adjustaccordinglyuntilthe
podhasfreemovement.
M2×3mm
キャップビス
CapScrew
［RSD38］
モーターマウントL
MotorMountL
［RSD07］
M3×5mm
サラビス
F/HScrew
［SB1305］
M3×6mm
ナベビス
R/HScrew
［SB2306］
φ4.8mm
ジョイントボール
JointBall
［AJ4804］
M3×10mm
ナベビス
R/HScrew
［SB2310］
365C-3
ベアリングホルダー
アダプター
BearingHolderAdapter
［RSD42］
モーターマウントブレース
MotorMountBrace
［RSD08］
365C-3
ベアリングホルダー
アダプター
BearingHolder
Adapter
［RSD42］
365B1-7
アンテナベース
AntennaBase
［RSD41］
ショックステー
ShockStay
［RSD09］
365C-4
t=1mmカラー
Collar
［RSD42］
モーターマウントR
MotorMountR
［RSD06］
NoteDirection!
×3
M3×10mm
ナベビス
R/HScrew
M3×6mm
ナベビス
R/HScrew
×1
φ4.8mm
ジョイントボール
JointBall
×1
M3×8mm
サラビス
F/HScrew
［SB1308］
M3×8mm
サラビス
F/HScrew
［SB1308］

8
12
13
12
アッパー、ダンパーブレースの組立
AssembleUpperBrace&DamperBrace
13
チューブダンパーの取付
InstallTubeDamper
φ4.3mm
ジョイントボール
JointBall
［AJ4301］
φ4.3mm
ジョイントボール
JointBall
［AJ4301］
アッパーブレース
UpperBrace
［RSD04］
M3ナット
Nut
M3ナット
Nut
サイドスプリング
SideSpring
［RSX211］
ダンパーシャフト
DamperShaft
［KD77］
ダンパーチューブ
DamperTube
［KD77］
サイドスプリング
ホルダー
SideSpringHolder
［RSX209］
サイドスプリング
ホルダー
SideSpringHolder
［RSX209］
ダンパーブレース
DamperBrace
［RSD05］
サイドスプリング
SideSpring
［RSX211］
M3ナット
Nut
φ4.3mm
ジョイントボール
JointBall
［AJ4301］
φ4.3mm
ジョイント
ボール
JointBall
［AJ4301］
M3ナット
Nut
M3×10mm
イモビス
SetScrew
［RSX209］
M3×10mm
イモビス
SetScrew
［RSX209］
4〜5mm
●Make4
●Make2Tubes
φ4.3mm
ロッドアジャスター
RodAdjuster
［AJ4312S,KD77］
M3×10mm
イモビス
SetScrew
［KD77］
Applysiliconedamper
oil.#5,000~#30,000cst.
Startwith#10,000cst.
Applytoshaftandwork
intotube.
Scale=1
M3×8mm
サラビス
F/HScrew
［SB1308］
M3×8mm
サラビス
F/HScrew
［SB1308］
M3×8mm
ナベビス
R/HScrew
［SB2308］
ダンパーブレース
スタンド
DamperBraceStand
［RSX215］
φ4.3mmジョイントボール
JointBall
×5
M3ナット
Nut
×5
M3×10mm
イモビス
SetScrew
×2
M3×10mm
イモビス
SetScrew
×4
サイドスプリング
ホルダー
SideSpringHolder
×2
×2
サイドス
プリング(S)
SideSpring
(Soft)
Installspringholderasshown
below.Applythreadlock.
ネジ止め剤
LockCement
M3×10mm
イモネジ
SetScrew
サイドスプリング
ホルダー
SideSpringHolder
LOCK
1.3mm
M3×8mm
サラビス
F/HScrew
×4
×2
M3×8mmナベビス
R/HScrew
バッグCを使用します。
12 15
〜
C
φ4.3mm
ロッドアジャスター
RodAdjuster
×4

14
9
14
ピッチングダンパーの組立
AssemblePitchingShock
15
ピッチングダンパーの取付
InstallPitchingShock
ダンパーケース
ShockCase
［RSC16］ ピストン
Piston
［RSC16,
RSC16b］
Oリング（黒）
O-Ring(Black)
［RSC16］
スプリング
アジャスター
Spring
Adjuster
［RSC16］
プラパーツ-8
シャフト
スペーサー
t=2mm
Shaft
Spacer
［RSC16,
RSC16a］
プラパーツ-6
パーテーション
Partition
［RSC16,RSC16a］
プラパーツ-6
パーテーション
Partition
［RSC16,
RSC16a］
スプリング
Spring
［RSC16,
RSX216d］
プラパーツ-7
リテーナー
Retainer
［RSC16,
RSC16a］
ショック
ロッドエンド
Shock
RodEnd
［RSC16］
M3×3mm
イモネジ
SetScrew
φ4.3
ロッド
アジャスター
RodAdjuster
［AJ4312S,RSC16］
Oリング
（クリア）
O-Ring(Clear)
［RSC16,RSC16c］
Oリング（クリア）
O-Ring(Clear)
［RSC16,RSC16c］
プラパーツ-5
ケース
キャップ
CaseCap
［RSC16,RSC16a］
プラパーツ-4
ダンパーキャップ
DamperCap
［RSC16,RSC16a］
ダンパースプリング（S）
ShockSpring(Soft)
Oリング（クリア）
O-ring（Clear）
Oリング（大）
O-ring（Large）
×1
×1
×1
×1
×1
×1
スプリングアジャスター
SpringAdjuster
ショック
ロッドエンド
ShockRodEnd
（黒）
（Black）
×2
ダンパーケース
ShockCase
M3×3mm
イモビス
SetScrew
×1
㈰㈪㈫㈬㈭
ダンパーオイルの入れ方
ピストン
Piston
Fill the shock with
shock oil just slightly
pasttheline.Move
theshockshaftup
anddowntoremove
anyairbubbles.Itis
importanttoremove
anybubblesbelow
thepiston.
Usingthetipofa
smallhexwrench,
press the partition
downtoseatitonto
the ridge inside the
shockbody.Thiswill
push any excess oil
upoverthepartition.
InstalltheO-ringand
push out any excess
oil.PushtheO-ring
downuntilitis flush
with the top of the
shockbody.Check
thattheO-ringdoes
notprotrude.
Installtheshockcap
andtightenontothe
shockbody.
Movetheshockshaft
up and down and
feel for any air
bubbles.Ifitdoesnʼt
move smoothly or if
you hear air, check
theassembly.
Fillwith#300-#400cst
siliconeshockoil.
30wt-50wtshockoil
isalsorecommended.
Removeany
burswitha
sharpknife.
Installthissidetowards
theball.
ノックピン跡
knock
Notetheposition!
FCオイルショック
FCOILSHOCK
［RSC16］
M3×8mmサラビス
F/HSCREW
［SB1308］
φ4.8
ジョイント
ボール
JointBall
［AJ4804］
φ4.8
ジョイント
ボール
JointBall
［AJ4804］
φ4.8ジョイントボール
JointBall［AJ4804］
M3×12mm
イモネジ
SetScrew
M3×12mm
イモネジ
SetScrew
t=2mmカラー
Collar
［B18］
t=2mmカラー
Collar
［B18］
t=2mmカラー
Collar［B18］
OptionalFCoilshockforside
dampeningisavailable.
Pleasecheckthefollowingfor
installationdirections.
やや
傾ける
φ4.3mmロッドアジャスター
RodAdjuster
×1
RSC16
F C オ イ ル ショックセ ット
FCOILSHOCKSET
RSX216d
CenterspringsetforM300
OPTION PARTS
Soft φ1.1 230g/mm
Medium φ1.2 303g/mm
Hard φ1.3 369g/mm
KitStandard
Type WireDia. SpringRate
OptionalspringsetincludesS,M,H
