Keeper GARDEN 12 User manual

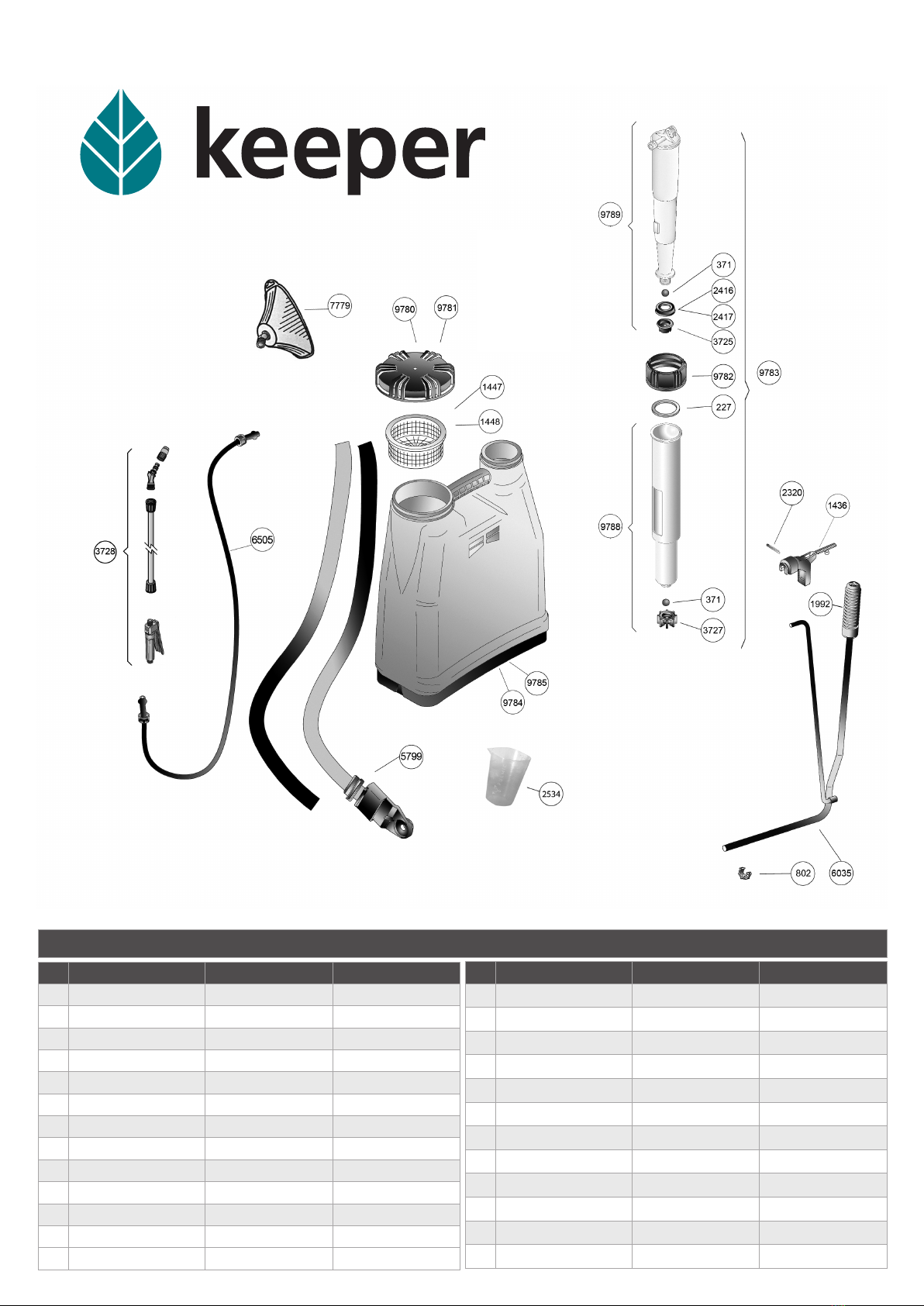

DESPIECE / SPARE PARTS / PIÈCES DÉTACHÉES
REF. ESPAÑOL ENGLISH FRANÇAIS
227 Arandela fieltro Locking washer Rondelle de fermeture
371 Bola ø12.7 acero inox. Stainless-steel ball Boule inox.
802 Clip palanca Lever clip Clip levier
1436 Fijador palanca biela Piston lever fixer Fixateur levier
1443 Filtro (sombrero) Filter (hat) Filtre
1447 Filtro carga raptor 16 Charge filter Filtre de charge Raptor 16
1448 Filtro carga 100mm 100 mm charge filter Filtre de charge 100mm
1992 Mango palanca Raptor lever grip Poignée levier Raptor 12/16
2320 Pasador media caña 2.5x25 Cotter pin 2.5x25 Goupille demi canne 2.5x25
2416 Pistón produr Produr piston Piston produr
2417 Pistón vitón Viton piston Piston viton
2534 Probeta graduada 250cc Graduated test tube Éprouvette graduée 250cc
3725 Válvula cámara Chamber valve Soupape de la chambre
REF. ESPAÑOL ENGLISH FRANÇAIS
3728 Lanza completa Complete lance Lance compète
3727 Válvula cilindro Cylinder valve Soupape cylindre
5799 Correa Strap Courroie
6035 Kit palanca-biela C/mango Rod-lever kit Levier complet
9780 Tapa carga C/válv. Garden 12 Raptor charge cover valve Couverture charge soupape
9781 Tapa carga C/válv. Garden 16 Raptor charge cover valve Couverture charge soupape
9782 Tuerca guía Guide lid Couvercle guide
9783 Bomba completa produr Complete produr pump Pompe complete produr
9784 Depósito completo Garden12 Garden 12 complete tank Dépôt complet Garden 12
9785 Depósito completo Garden 16 Garden 16 complete tank Dépôt complet Garden 16
9788 Cilindro completo Complete cylinder Cylindre complete
9789 Cámara completa Complete chamber Chambre complète produr
GARDEN 12 / GARDEN 16
Ref. 7891

CARACTERISTICAS / CHARACTERISTICS / CARACTERISTIQUES
MONTAJE / SETTING-UP / MONTAGE
• Pulverizador de mochila accionado por
palanca de presión mantenida.
• Pulverizador sin aristas,con depósito
anatómico.
• Máquina reversible para diestros y zurdos.
• Boquilla regulable.
• Correas dirigidas, resistentes, ajustables y
con enganche rápido.
• Lanza ergonómica de fibra de vidrio.
• Palanca con fijación vertical.
• Held pressure sprayer operated by a lever.
• Sprayer without edges or chassis, with
anatomic shape tank.
• Machine reversible either for right or left-
handed people.
• Adjustable conne nozzle.
• Strong, ajustable straps with quick
hooking.
• Ergonomic lance made of breglass.
• Lever with upright holder.
• Pulvérisateur à dos à pression entretenue.
• Pulvérisateur sans arête, ni châssis et dôté
• d’un réservoir anatomique.
• Appareil réversible, utilisable aussi bien
par les droitiers que par les gauchers.
• Buse réglable.
• Bretelles orientables, ajustables et
résistants avec accrochage rapide.
• Lance ergonomique de bre de verre.
• Levier avec xation verticale.
1. Inserte la palanca (cod. 6035) a través del
agujero de la base
2. Inserte la palanca hasta el final.
3. Clipe el clip (cod. 802) en el agujero de la
palanca.
1. Insert the lever (cod. 6035) across base
housings.
2. Insert the lever clip until the end.
3. Joint the clip (cod. 802) in the lever hole.
1. Insérer le levier (cod. 6035) dans le trou.
2. Pousser le levier jusqu’au bout.
3. Insérer le clip (cod. 802) dans le trou du
levier.
4. Introducir el enganche biela en la biela
(cod. 1431).
5. Introducir la biela en el orificio de la bomba.
6. Clipar el enganche biela a la bomba, e
insertar el pasador y fijarlo.
4. Introduce the hook connecting-rod in the
connecting-rod (cod. 1431).
5. Introduce the connecting-rod in the
orifice of the pump.
6. To joint the hook connecting-rod to the
bomb, and insert the bolt and fix it.
4. Introduire le fixateur de bielle dans la
bielle (cod. 1431).
5. Introduire la bielle dans l’orifice de la pompe.
6. Clipper le fixateur de bielle a la pompe, et
insérer la passoire et le fixer.
1 2 3
45 6
7. Acoplar la manguera en la cámara.
8. Introducir y enroscar la lanza en la
empuñadura.
9. Enganchar la correa en la ranura.
7. Join the hose to the pressure chamber.
8. Put and wind the lance into the handle.
9. Turn the strap on the groove.
7. Raccorder le tuyau à la chambre de
compression.
8. Raccorder en le vissant le lance à la manette.
9. Tourner la bretelle et l’accrocher au rainure.
78 9

LANZA / LANCE / LANCE
MANTENIMIENTO / MAINTENANCE / ENTRETIEN
CAMBIO DE PISTONES / CHANGE THE PISTONS / CHANGEMENT DES JOINTS DE PISTONS
• Después de cada utilización es muy
importante enjuagar cuidadosamente el
aparato y hacerlo funcionar con agua limpia.
• Limpiar los filtros con agua limpia.
• After each working day, it’s very
important to clean the device carefully
and make it work using clean water
• Wash the filters with clear water.
• Aprés chaque utilisation, il est très important
de laver soigneusement l’appareil et de le
faire fonctionner avec de l’eau claire.
• Laver les filtres à l’eau claire.
1. Apretando la boquilla se obtiene una
pulverización más amplia.
2. Posición fija para trabajo continuado.
3. Posición para pulverización discontinua.
1. Tighten the nozzle to get a wider
application.
2. Fixed position for continuous work.
3. Position for discontinuous spray.
1. Serrer la buse pour obtenir un jet de
pulvérisation plus large.
2. Position fixe pour un travail continu.
3. Position pour pulverisation discontinue.
1 2 3
A B C
A. Quitar el pasador que aprisiona la
palanca biela (2321) y sacar el calderín.
B. Extraer el calderín.
C. Desenroscar la válvula (3725) y extraer
el pistón (2416 / 2417).
A. Release the rod from its bolt (2321) and
remove it from the chamber.
B. Remove the chamber.
C. Unscrew the valve (3725) and remove
the piston (2416 / 2417).
A. Enlever la goupille de la bielle (5877) de
levier et sortier la chambre de compression.
B. Extraire chambre de compression (3725).
C. Faire sortier le joint de piston (2416).

ACCESORIOS / ACCESORIES / ACCESOIRES
Cantidad de producto para obtener una disolución al:
Quantity of the products to get a dissolution:
Quantité de produits pour obtenir une dissolution à:
CARACTERÍSTICAS TÉCNICAS / TECHNICAL CHARACTERISTICS / CARACTÉRISTIQUES TECHNIQUES
Capacidad
Capacity / Capacité
Presión Máx.
Max. Pressure / Pression max.
Peso neto
Net weight / Poids net
Peso bruto
Total weight / Poids total
Dimensiones
Measures / Dimensions (cm)
Unidades x m³
Units x m³ / Unités x m³
GARDEN 12 12 L 3.2 gal 5-6 bar 70-84 Psi 3,20 kg 7.00 lb 4,10 kg 9.00 lb 43,5 X 19 X 63 19
GARDEN 16 16 L 4.25 gal 5-6 bar 70-80 Psi 3,50 kg 7.70 lb 4.40 kg 9.70 lb 43,5 X 19 X 63 19
