KERN PES-A01 Service manual

KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: [email protected]
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Installationsanleitung Akku
Installation Information Rechargeable battery
Notice d’Installation Accu
Manual de Instalació Acumulador
Istruzioni per l’installazione Accumulatore
Installatie-instructies Accu
Návod k instalaci Akumulátor
Manual de instalação Pilha recarregável
Instrukcja instalacyjna Akumulator
Инструкция по установке Аккумулятор
KERN PES-A01
Version 1.1
03/2008
D
GB
F
E
I
CZ
NL
P
PL
RUS
PES-A01-IA-multi-0811

D KERN PES-A01
Version 1.1 03/2008
Installationsanleitung
Akku
Lieferumfang:
•Akku
•Akkuladeplatine
•5 Schrauben
•Kabelschelle
•„BATTERY“-Aufkleber
Installation:
1. Waage vom Netz trennen
2. Wägeplatte und Träger der Wägeplatte entfernen
3. Gehäusefestigungsschrauben entfernen

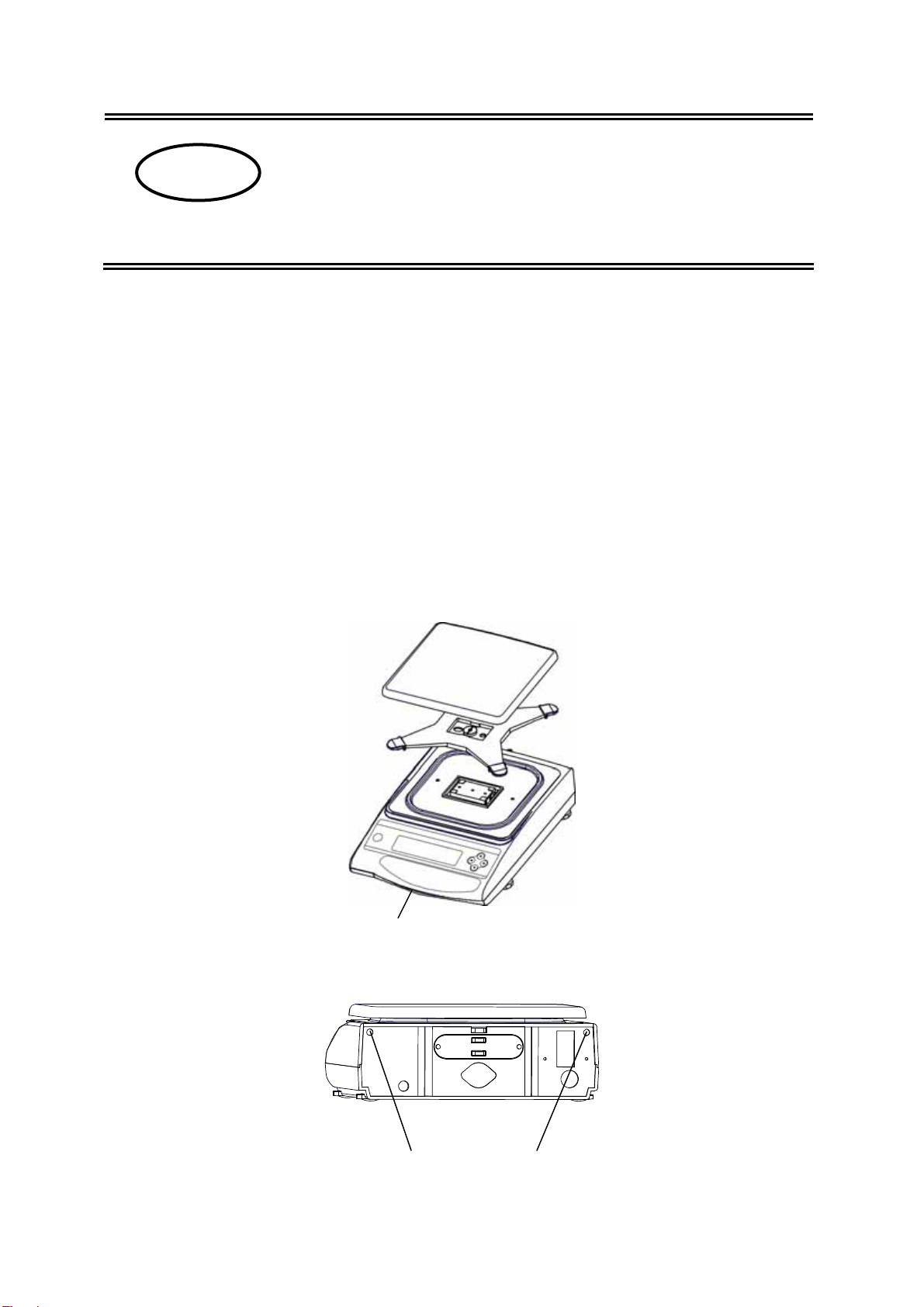

Vorderansicht:
Schraube M3 x 15
Rückansicht:
Schrauben M4 x 8
PES-A01-IA-multi-0811
2

4. Gehäuseoberteil abnehmen
5. Akku anschrauben (Blech ist versetzt! Akku muss vom Blech gelöst, zentriert und
neu befestigt werden).
6. Akku mit Akkuladeplatine verbinden (2 polig) bis Anschlussgehäuse
einrastet
7. Akkuladeplatine anschrauben
8. Kabelstrang der Akkuladeplatine mit der Kabelschelle anschrauben

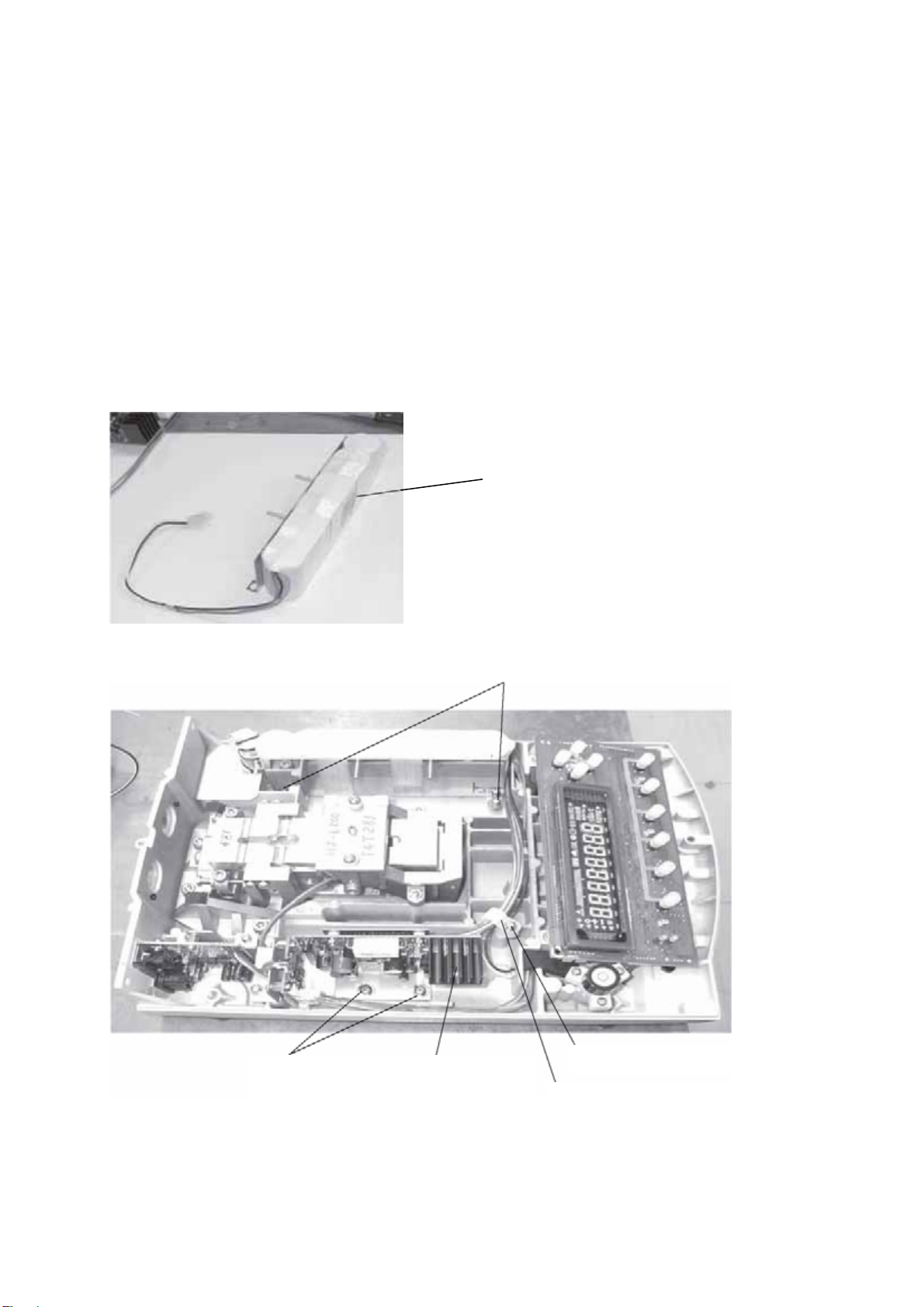

Akku
Schrauben M4
Schraube M3x8
Schrauben M3x6 Akkuladeplatine
Kabelschelle
PES-A01-IA-multi-0811 3

9. Anzeigeplatine durch Lösen der vier Schrauben entfernen

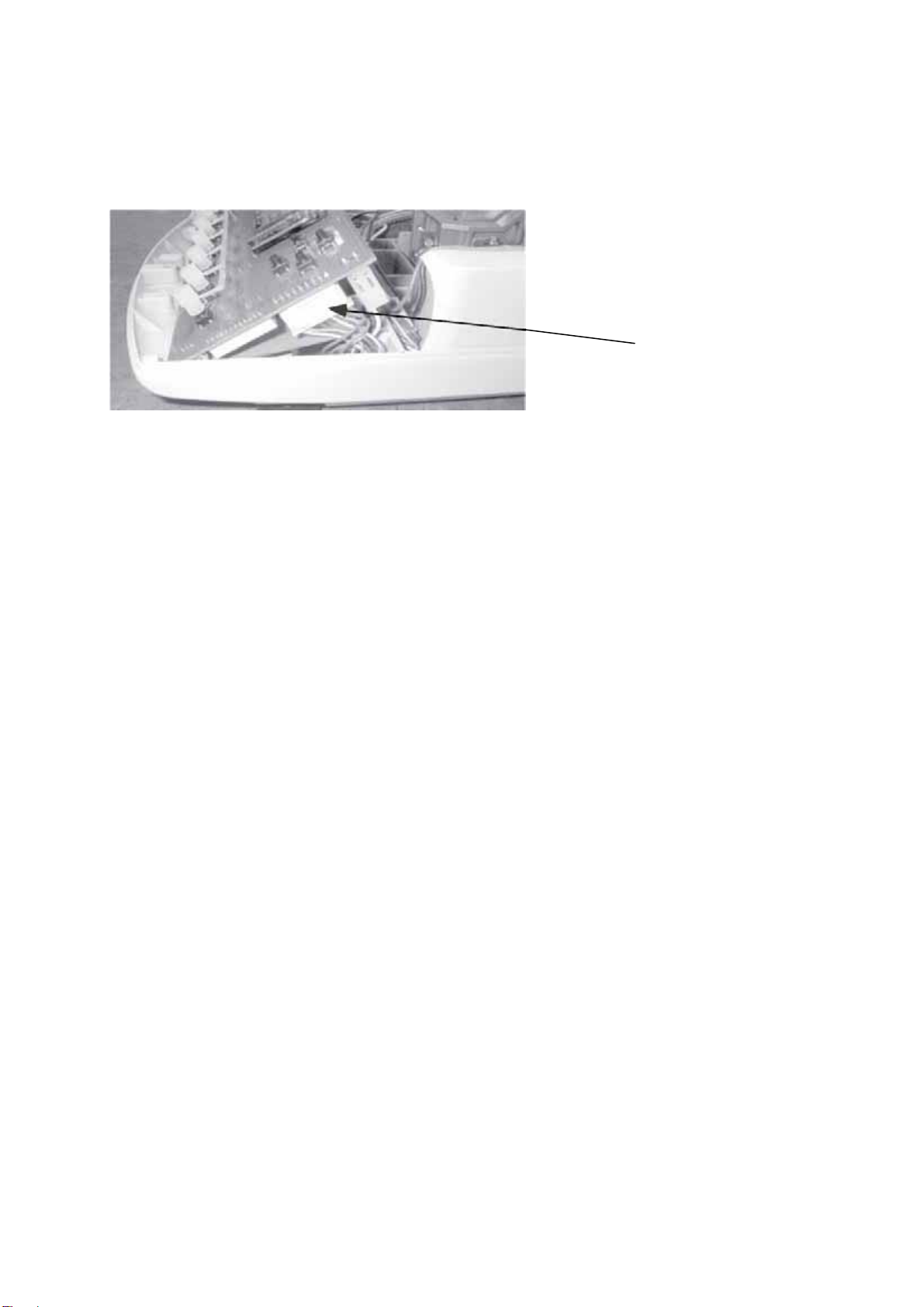

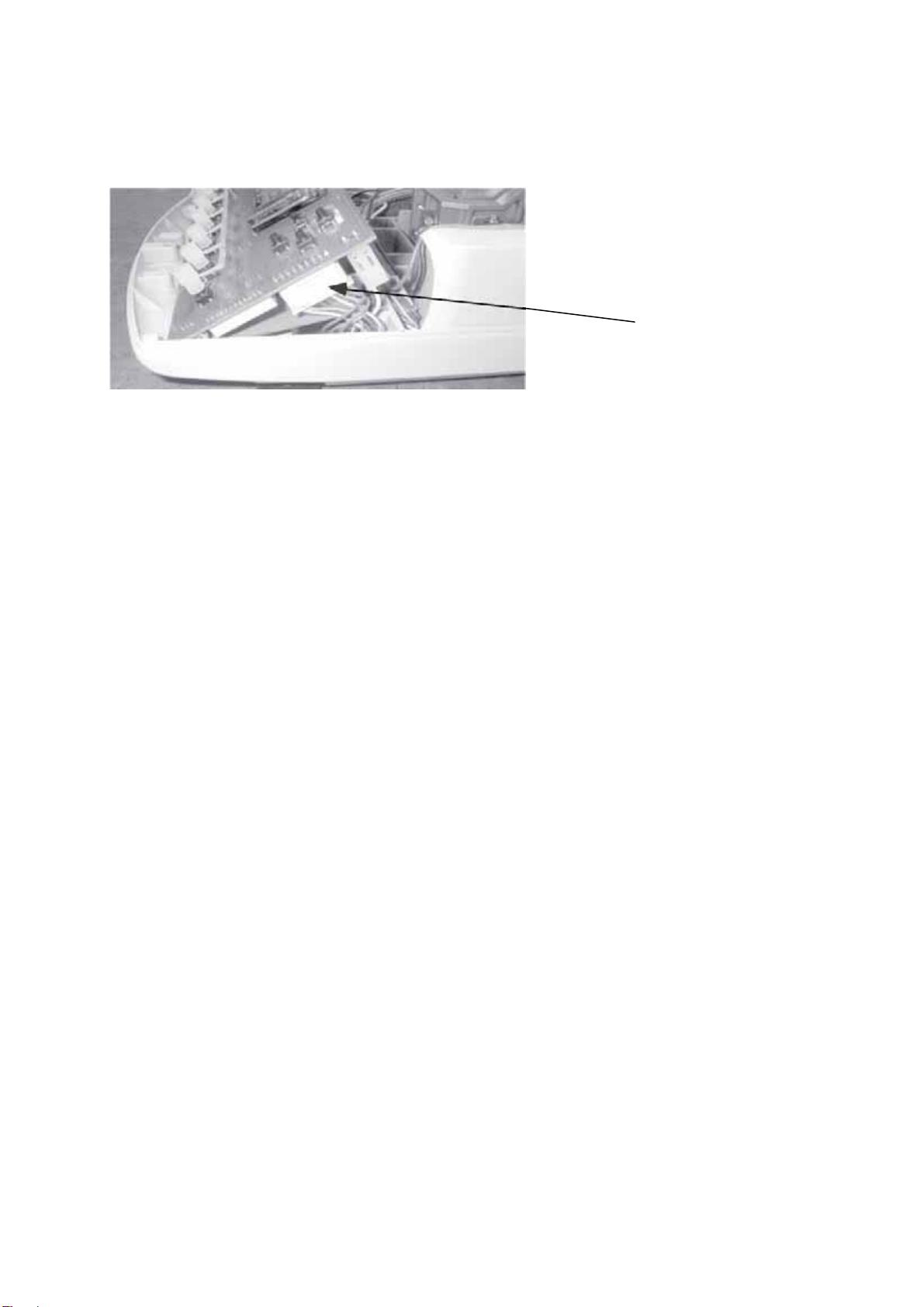

10. Kabelanschluss mit Anzeigeplatine (Anschluss CN2) verbinden
A
nschluss CN2
11. „BATTERY“-Aufkleber auf Netzadapter anbringen
12. Um die Waage wieder zusammen zu bauen, Schritt 1-4 in umgekehrter Reihen-
folge durchführen
PES-A01-IA-multi-0811
4

GB KERN PES-A01
Version 1.1 03/2008
Installation Instructions
Rechargeable battery
Delivery scope:
•Rechargeable battery
•Battery board
•5 screws
•Cable clip
•„BATTERY“ sticker
Installation:
1. Disconnect the balance from the mains
2. Remove weighing plate and carrier of weighing plate
3. Remove fastening screws on housing
Front view:
Screw M3 x 15
Rear view:
Screws M4 x 8
PES-A01-IA-multi-0811 5

4. Lift off top part of housing
5. Screw down rechargeable battery (the sheet has been offset! The rechargeable
battery must now be loosened from the sheet, centered and re-assembled).
6. Connect rechargeable battery to battery board (2-channel) until connecting cover
clicks shut
7. Screw down battery board
8. Use cable clip to screw down cable loom of battery board
Rechargeable battery
Screws M4
Screw M3x8
Screws M3x6 Battery recharging board
Cable clip
PES-A01-IA-multi-0811
6

9. Detach display board by loosening the four screws
10. Connect cable connection to display board (connection CN2)
Connection CN2
11. Attach „BATTERY“ sticker to line adapter
12. To re-assemble balance, follow steps 1-4 in reverse order
PES-A01-IA-multi-0811 7

F KERN PES-A01
Version 1.1 03/2008
Notice d'installation
Accumulateur
Contenu de la livraison:
•Accumulateur
•Platine de charge des accus
•5 vis
•Collier de câble
•Auto-collant „BATTERY“
Installation:
1. Débrancher la balance du secteur
2. Enlever le plateau de la balance et le vecteur du plateau de la balance
3. Enlever les vis de fixation du boîtier
Vue frontale
Vis M3 x 15
Vue dorsale:
Vis M4 x 8
PES-A01-IA-multi-0811
8

4. Enlever la partie supérieure du boîtier
5. Visser l’accu (la tôle a été déplacée! Desserrer l’accu de la tôle, le centrer et le
fixer de nouveau).
6. Relier l’accu avec la platine de charge des accus (2 pôles) jusqu’à ce que la boîte
de raccordement s’enclenche
7. Visser la platine de charge des accus
8. Visser le faisceau des câbles de la platine de charge des accus avec le collier de
câble
Accumulateur
Vis M4
Vis M3x8
Vis M3x6 Platine de
charge des
accus Collier de câble
PES-A01-IA-multi-0811 9

9. Retirez la platine d’affichage en dévissant les quatre vis
10.Reliez le branchement par câble à la platine d’affichage (branchement CN2)
Connexion CN2
11.Apposer l’auto-collant „BATTERY“ sur l’adaptateur réseau
12.Pour assembler de nouveau la balance, exécuter les phases 1-4 dans l’ordre in-
verse
PES-A01-IA-multi-0811
10

E KERN PES-A01
Versión 1.1 03/2008
Instrucciones de instalación
Acumulador
Volumen de entrega:
•Acumulador
•Platina para cargar el acumulador
•5 tornillos
•Abrazadera de cable
•Adhesivo „BATTERY“
Instalación:
1. Desconectar la balanza de la red
2. Quitar platillo de pesaje y soporte del platillo de pesaje
3. Quitar los tornillos para sujetar la carcasa
Vista delantera:
Tornillo M3 x 15
Vista trasera:
Tornillos M4 x 8
PES-A01-IA-multi-0811 11

4. Quitar la parte superior de la carcasa
5. Atornillar batería (¡la chapa está desplazada! Hay que desprender la batería de la
chapa, centrarla y sujetarla nuevamente).
6. Conectar la acumuladorcon la platina para cargar el acumulador (2 polos)
hasta que la carcasa enclave
7. Atornillar platina para cargar la batería
8. Atornillar cordón de cables de la platina para cargar el acumuladorcon la
abrazadera de cable
Batería
Tornillos M4
Tornillo M3x8
Tornillos M3x6 Platina para cargar
el acumulador Abrazadera de cable
PES-A01-IA-multi-0811
12

9. Quitar platina de visualización al aflojar los cuatro tornillos
10.Unir la conexión de cable con platina de visualización (conexión CN2)
Conexión CN2
11. Aplicar el adhesivo „BATTERY“ sobre el adaptador de red
12. Para volver a ensamblar la balanza, repetir las fases 1-4 en secuencia invertida
PES-A01-IA-multi-0811 13

I KERN PES-A01
Versione 1.1 03/2008
Istruzioni per l'installazione
Accumulatore
Volume di fornitura:
•Accumulatore
•Piastrina di carico accumulatore
•5 viti
•Staffa di cavo
•Etichetta „BATTERY"
Installazione:
1. Staccare la bilancia dalla rete!
2. Togliere piatto di pesatura e supporto del piatto di pesatura
3. Togliere le viti di fissaggio della custodia
Vista davanti
Vite M3 x 15
Vista dall'indietro:
Viti M4 x 8
PES-A01-IA-multi-0811
14

4. Togliere la parte superiore della custodia
5. Avvitare l’accumulatore (la lamiera è spostata! Allentare l’accumulatore dalla la-
miera, centrarlo e fissarlo nuovamente).
6. Collegare la accumulatore con la piastrina di carico accumulatore (2 poli)
finché la custodia di collegamento innesti
7. Avvitare la piastrina di carico accumulatore
8. Avvitare cordone di cavi della piastrina di carico accumulatore con la staffa di ca-
vo
Batteria
Viti M4
Vite M3x8
Viti M3x6 Piastrina carico
accumulatore Staffa di cavo
PES-A01-IA-multi-0811 15

9. Togliere la piastra di visualizzazione allentando le quattro viti
10.Collegare la connessione di cavi con la piastra di visualizzazione (collegamento
CN2)
Allacciamento CN2
11.Applicare etichetta „BATTERY“ sull'adattatore di rete
12.Per rimontare la bilancia, eseguire le fasi 1-4 in sequenza inversa
PES-A01-IA-multi-0811
16

NL KERN PES-A01
Versie 1.1 03/2008
Installatie-instructies
Accu
Omvang van de levering:
•Accu
•Acculadende printplaat
•5 schroeven
•Kabelklem
•Etiket „BATTERY“
Installatie:
1. Weegschaal van het stroomnet verbreken.
2. Weegplaat en drager van de weegplaat verwijderen
3. Bevestigingsschroeven van de behuizing verwijderen
Vooraanzicht:
Schroef M3 x 15
Achterzijdige aanzicht:
Schroeven M4 x 8
PES-A01-IA-multi-0811 17

4. Bovenste gedeelte van de behuizing afnemen
5. Accu vastschroeven (plaat is ontzet! Accu moet van de plaat gelost, gecentreerd
en opnieuw bevestigd worden).
6. Accu met acculadende printplaat verbinden (2-polig) totdat aansluitkast vast klikt.
7. Acculadende printplaat vastschroeven.
8. Bundel kabels van de acculadende printplaat met de kabelklem vastschroeven.
Accu
Schroeven M4
Kabelklem
Schroef M3x8
Schroeven M3x6 Acculadende printplaat
PES-A01-IA-multi-0811
18

9. Displayprintplaat door het losdraaien van de vier schroeven verwijderen.
10.Kabelaansluiting met displayprintplaat (aansluiting CN2) verbinden
Aansluiting CN2
11.Etiket „BATTERY“ op netadapter aanbrengen
12.Om de weegschaal terug te monteren, stappen 1-4 in omgekeerde volgorde
doorvoeren.
PES-A01-IA-multi-0811 19

CZ KERN PES-A01
Verze 1.1 03/2008
Návod k instalaci
Akumulátor
Rozsah dodávky:
•Akumulátor
•Nabíjecí destička akumulátoru
•5 šroubů
•Příchytka kabelu
•Nálepka „BATTERY“
Instalace:
1. Váhu odpojit od sítě
2. Demontovat vážní plošinu a nosičvážní plošiny
3. Demontovat šrouby připevňující kryt
Pohled zpředu:
Šrouba M3 x 15
Pohled zezadu:
Šrouby M4 x 8
PES-A01-IA-multi-0811
