Kichler Lighting PENDANT 34720 User manual

2
Français p. 9
Español p. 17
ITEM #0616028, 31885117
MODEL #34720
PENDANT
1
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-554-6504, 8 a.m. - 4:30 p.m, EST, Monday - Friday.
kichler.com/customer-care/contact-us

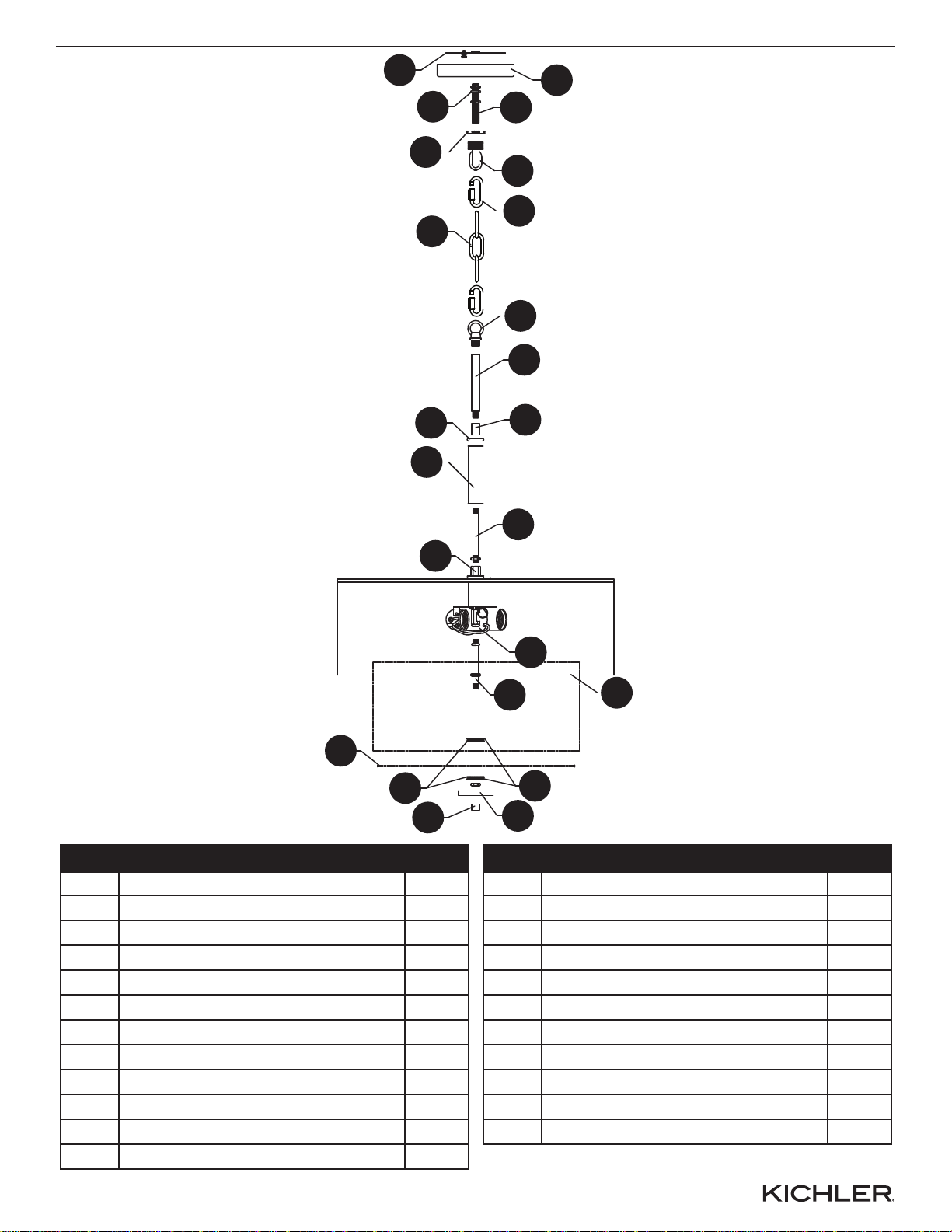

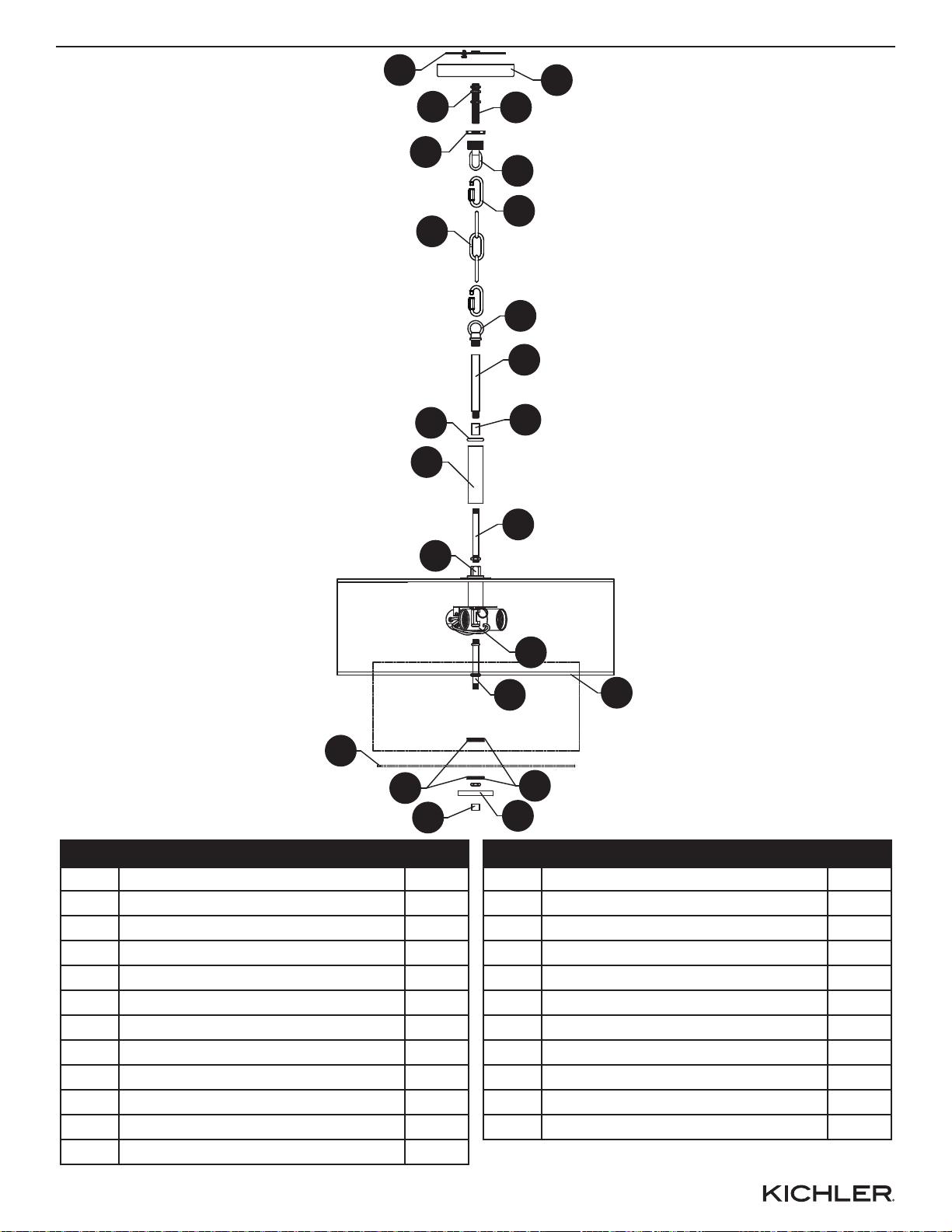

PACKAGE CONTENTS
2
1 3
A Canopy
Mounting Bracket
Threaded Nipple
Hex Nut
Socket Assembly
Coupling
Threaded Tube
Screw Collar Ring
Screw Collar Loop
Upper Threaded Pipe
Chain
Fixture Loop
B
C
D
E
F
G
H
I
J
K
L
1
1
1
6
3
1
1
1
1
1
1
1
PART DESCRIPTION QTY
Decorative Tube
Tube Coupling
Decorative Tube Ring
Lower Threaded Pipe
Inner Shade
Nylon Washer
Metal Washer
Diffuser
Decorative Cap
Finial
Threaded Chain Link
M
N
O
P
Q
R
S
T
U
V
1
1
1
1
1
2
2
1
1
1
W 2
PART DESCRIPTION QTY
G
N
J
U
M
H
K
PQ
S
I
O
R
F
T
V
L
A
B
DC
E
W

2 43

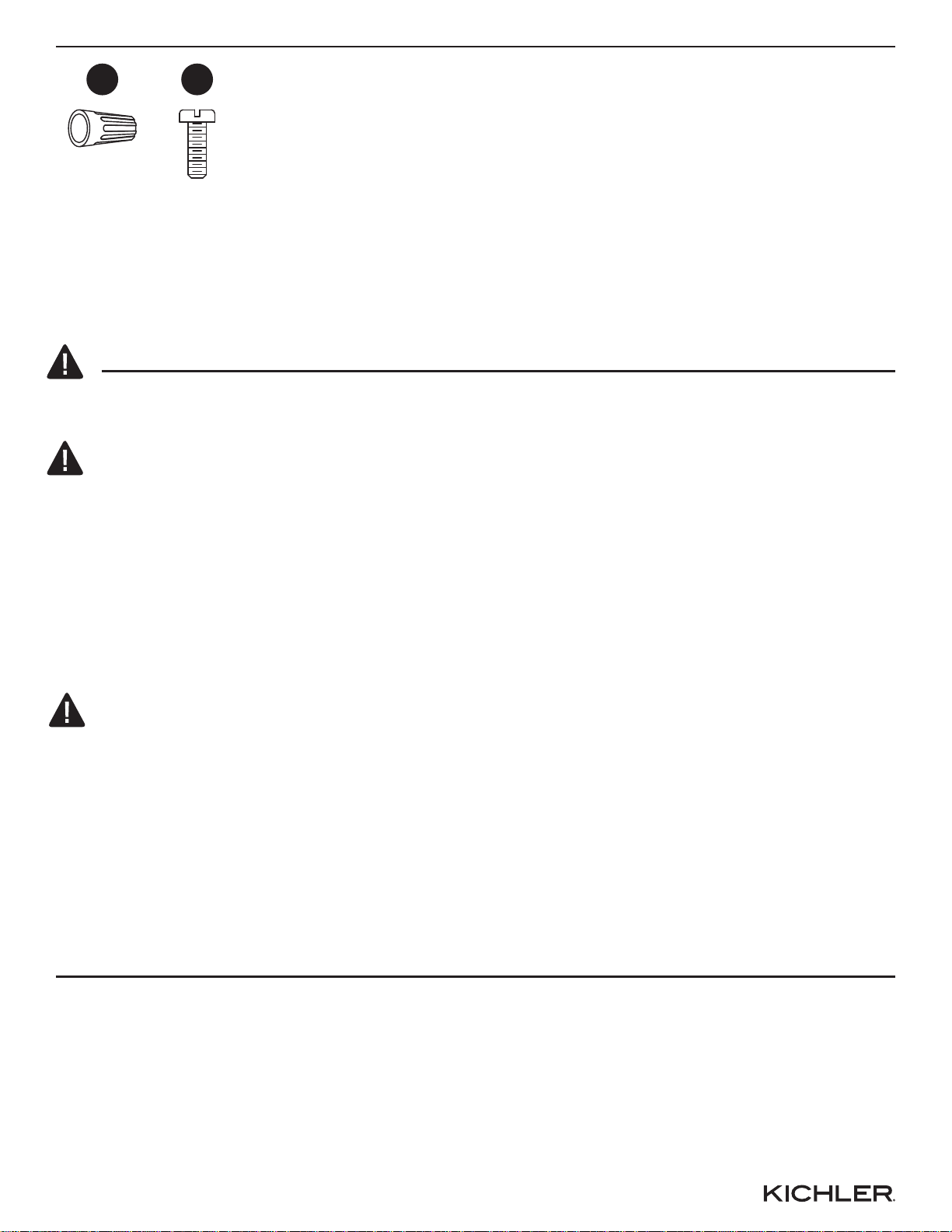

HARDWARE CONTENTS
Wire
Connector
AA
Short
Machine
Screw
BB
Qty: 3
Qty: 2
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or
install the product.
WARNING
• CAUTION – RISK OF SHOCK –
Disconnect Power at the main circuit breaker panel or main fusebox before starting and
during the installation.
• WARNING:
This fixture is intended for installation in accordance with the National Electrical Code
(NEC) and all local code specifications. If you are not familiar with code requirements,
installation by a certified electrician is recommended.
• Do not use bulbs with wattage greater than specified on this fixture.
• California Proposition 65
WARNING: This product can expose you to chemicals including lead, which is known to
the State of California to cause cancer, birth defects, or other reproductive harm.
For more information, go to http://www.P65Warnings.ca.gov
CAUTION
• If you have any doubts about how to install this lighting fixture, or if the fixture fails to
operate completely, please contact a licensed electrical contractor.
• All parts must be used as indicated in these instructions. Do not substitute any parts,
leave parts out, or use any parts that are worn out or broken. Failure to obey this
instruction could invalidate ETL listing and/or C.S.A. certification of this fixture.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated assembly time: 30 minutes to 1 hour
Tools Required for Assembly (not included): Phillips screwdriver, flathead screwdriver, wire strippers,
electrical tape, ladder, safety glasses.

4 53

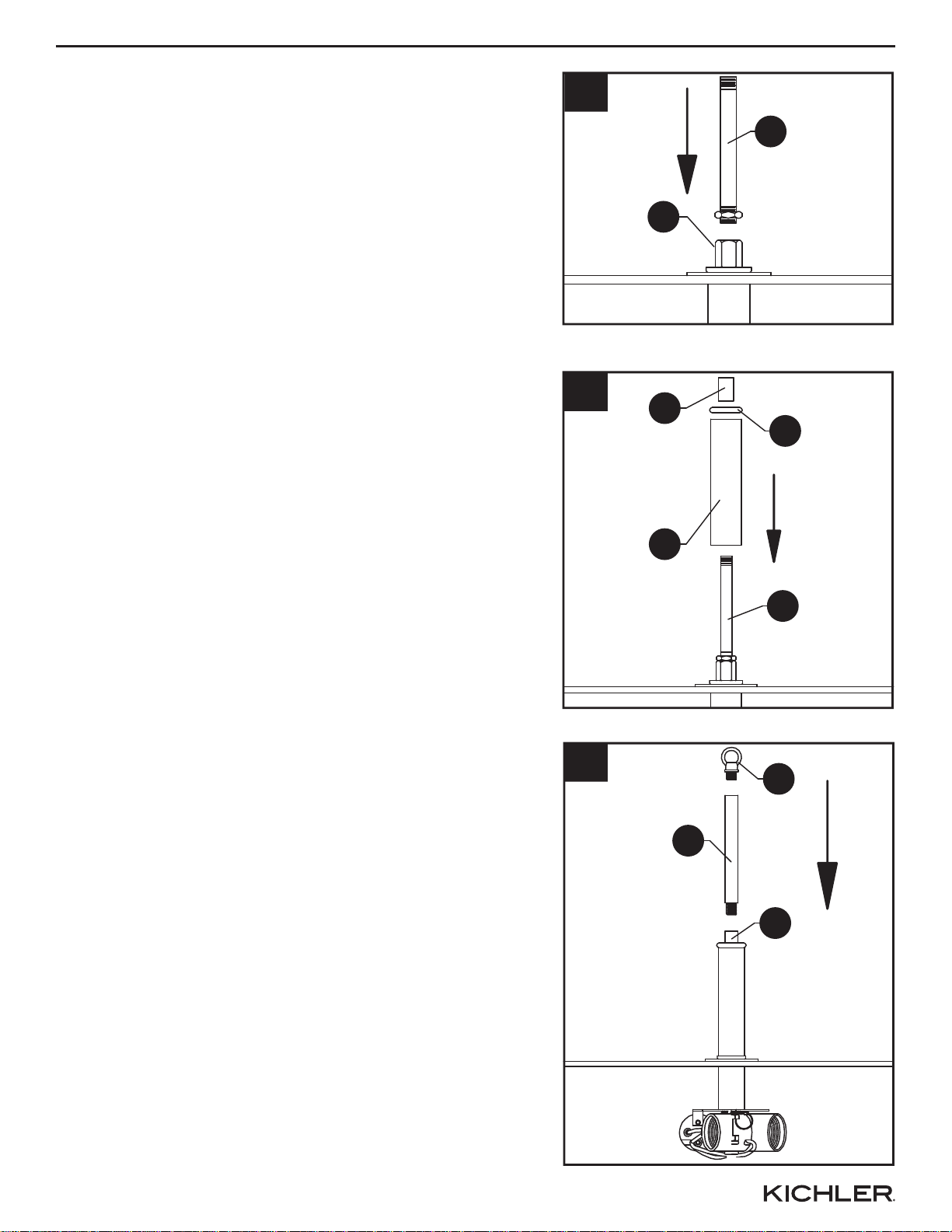

ASSEMBLY INSTRUCTIONS
1. Screw upper threaded pipe (J) onto coupling (F).
2. Lower decorative tube (M) and decorative tube
ring (O) over upper threaded pipe (J) and secure
with tube coupling (N).
3. Screw threaded tube (G) onto tube coupling (N).
Screw fixture loop (L) onto threaded tube (G).
1
F
J
J
2
M
NO
3
N
L
G

ASSEMBLY INSTRUCTIONS
456
Hardware Used
Short Machine
Screw x 2
BB

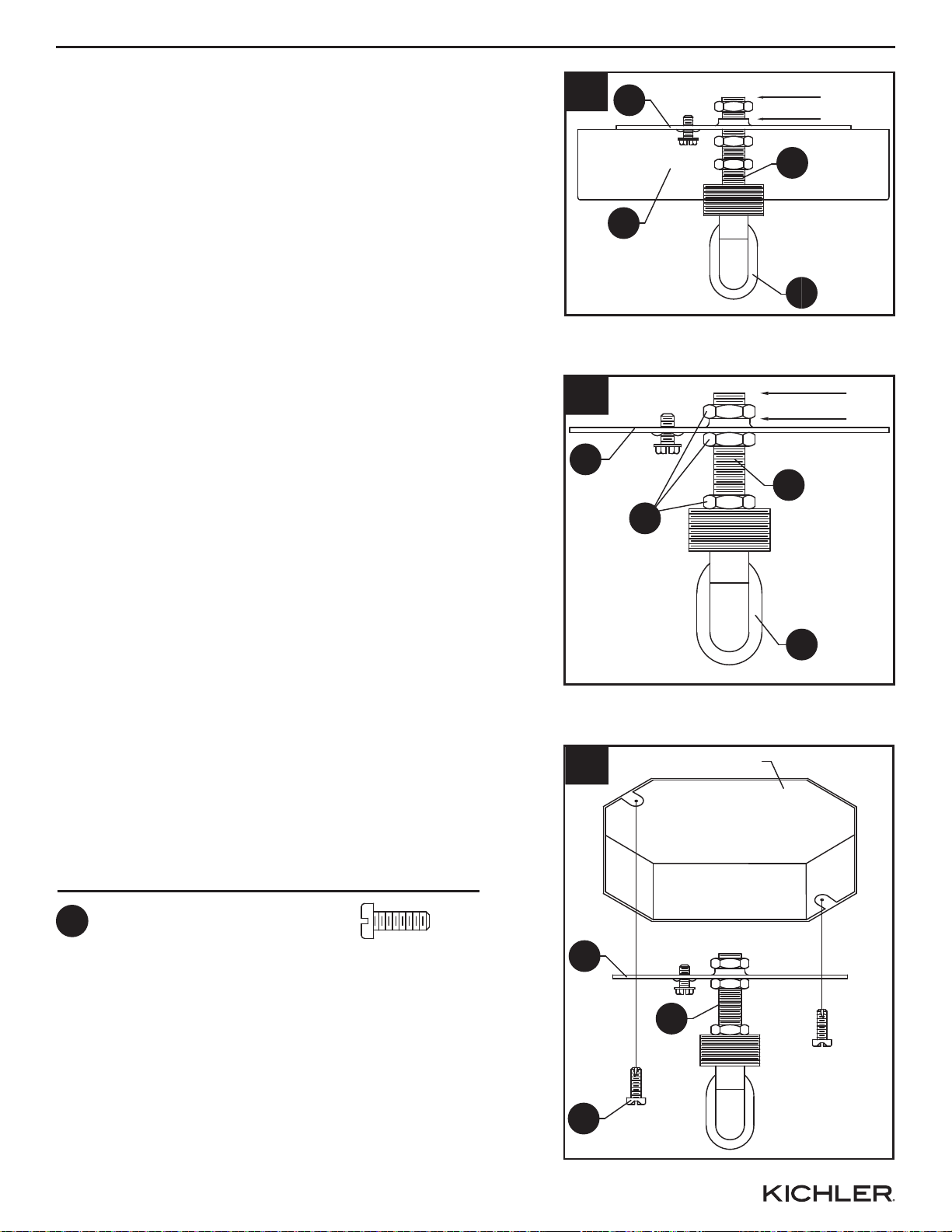

6. Connect mounting bracket (B) to the outlet box
with short machine screws (BB).
4. Position threaded nipple (C) in mounting bracket
(B) so that, when mounted:
• The threaded nipple (C) will protrude a
minimum of ¼ inch beyond the raised center
portion of the bracket (B).
• The threaded nipple (C) height should be
positioned so that ½ the exterior threads of
the screw collar loop (I) will extend past the
canopy (A), when it is mounted.
5. Once the proper position of the threaded nipple
(C) and bracket (B) has been determined,
secure with 3 hex nuts (D) as follows:
• Screw 1st hex nut (D) onto the threaded
nipple (C) and tighten against the raised
portion of the bracket (B).
• Screw 2nd hex nut (D) onto the threaded
nipple (C) and tighten against the flat portion
of the mounting bracket (B).
• Screw the third hex nut (D) onto threaded
nipple (C) and tighten against the screw
collar loop (I).
6Outlet Box
C
B
BB
5¼Inch
D
C
I
B
4
B
A
¼Inch
I
C

ASSEMBLY INSTRUCTIONS
5 6 7

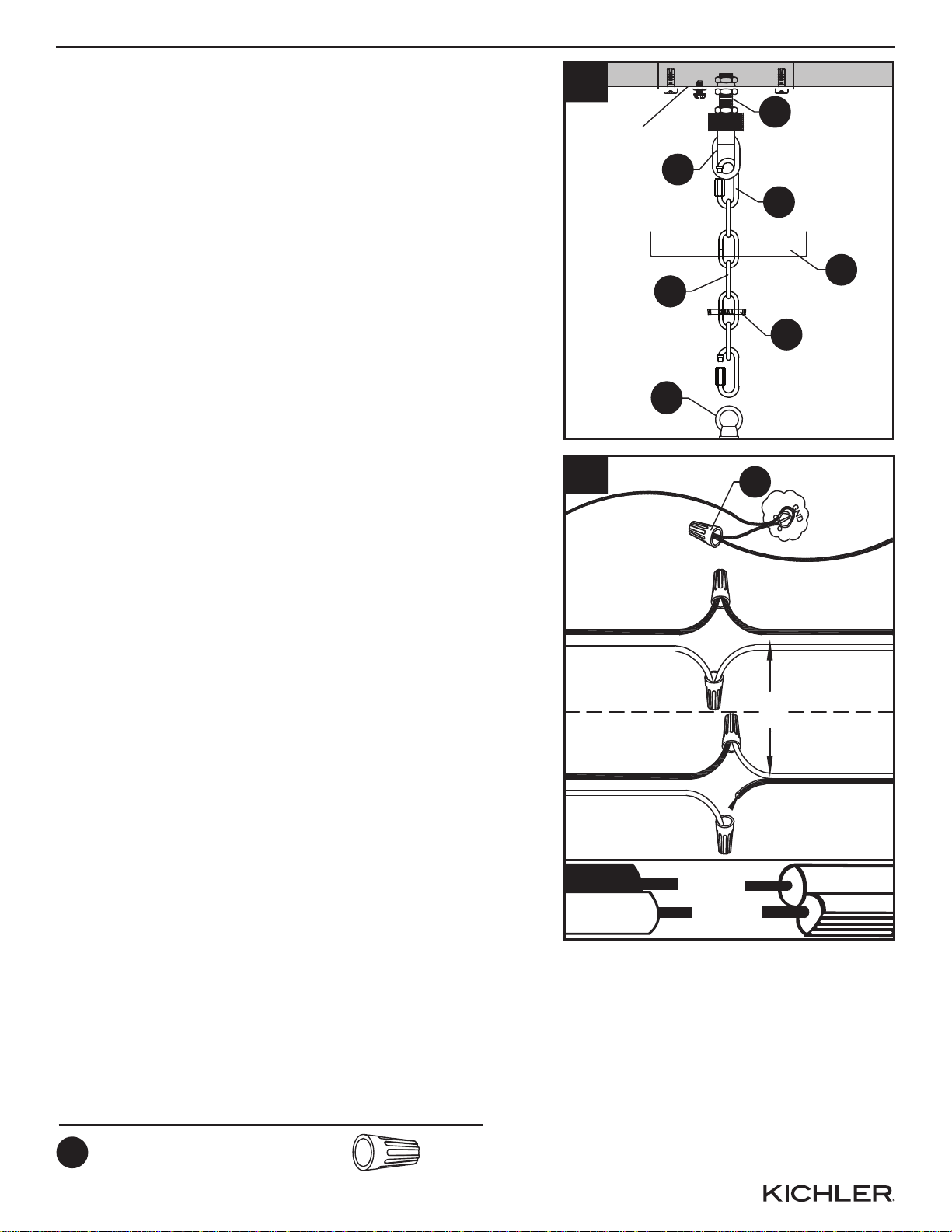

7. Using the threaded chain links (W) on chain (K),
attach one end to screw collar loop (I) and the other
end to fixture loop (L). Weave the fixture electrical
and ground wires through every other chain link and
pass through threaded nipple (C) into outlet box.
Lower the screw collar ring (H) and canopy (A) over
the chain (K).
Hardware Used
x 3Wire Connector
AA
8. Wire connection guide:
Ground wire:
•For installation in the United States: Wrap
ground wire from outlet box around ground
screw on mounting bracket (B) no less than 2
in. from wire end. Tighten ground screw. If
fixture is supplied with a ground wire,
connect to outlet ground wire with a wire
connector (AA).
• For installation in Canada: If fixture is
supplied with ground wire, wrap ground wire
around ground screw on mounting bracket
(B). Tighten ground screw.
Supply wires:
• Connect the Neutral (White) supply wire from
the outlet box to the Neutral fixture wire
(White or Parallel Cord “D” shaped and
ribbed).
• Connect the Hot (Black) supply wire from the
outlet box to the Hot fixture wire (Black or
Parallel Cord round and smooth).
NOTE:
Fixture wires will either be:
• Black and White.
• Parallel Cord SPT-1 lamp wire with one
round smooth wire and one “D” shaped
ribbed wire.
8
BARE COPPER,
OR GREEN
GROUND
SUPPLY WIRE
BARE COPPER,
OR GREEN
GROUND
FIXTURE
WIRE
BLACK FIXTURE
WIRE
OR
WHITE FIXTURE
WIRE
BLACK SUPPLY
WIRE
BLACK SUPPLY
WIRE
PARALLEL
FIXTURE CORD
(ROUND AND
SMOOTH)
PARALLEL FIXTURE
CORD (“D” SHAPED
AND RIDGED
)
WHITE SUPPLY
WIRE
WHITE SUPPLY
WIRE
AA
Outlet
Box
7
L
H
I
JK
O
C
A

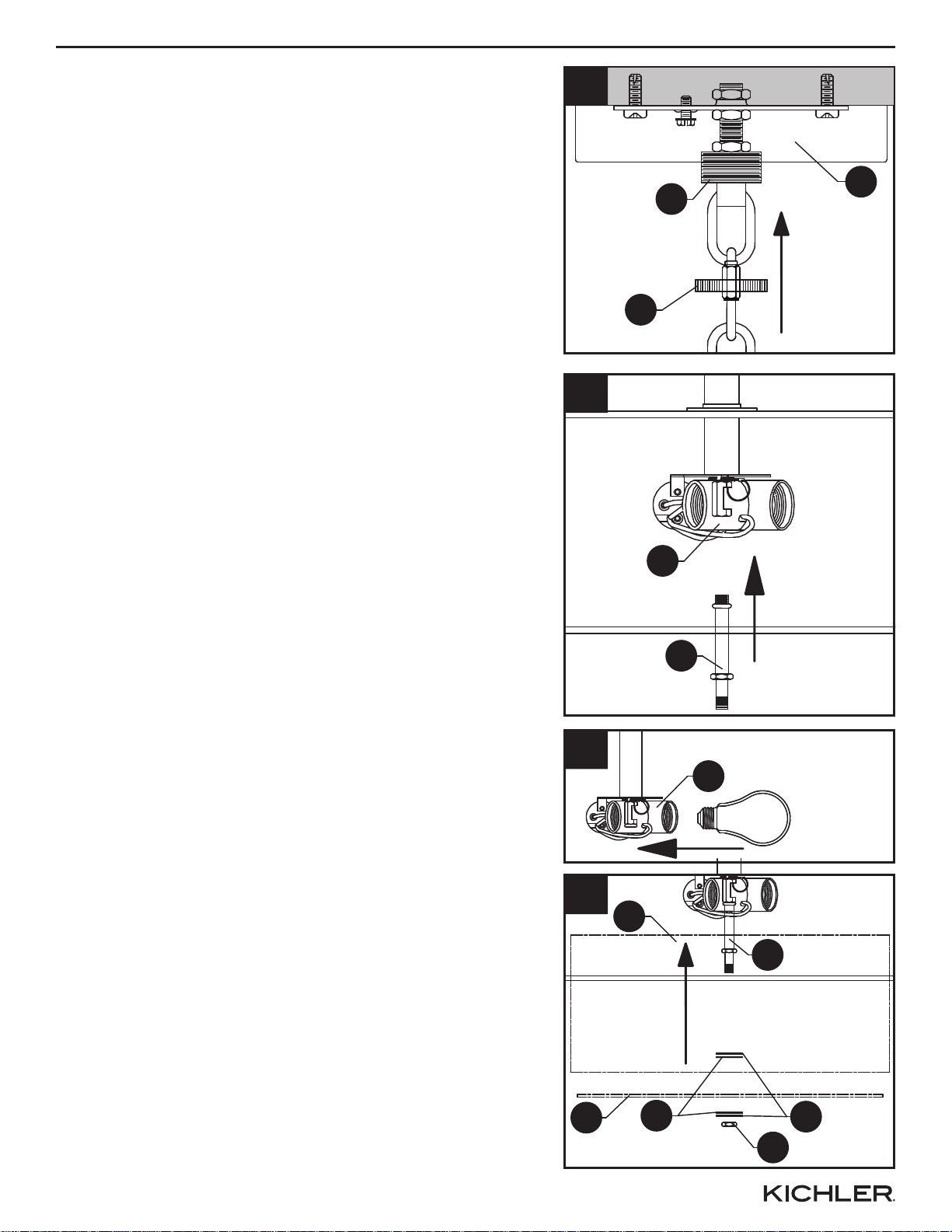

ASSEMBLY INSTRUCTIONS
6 7 8

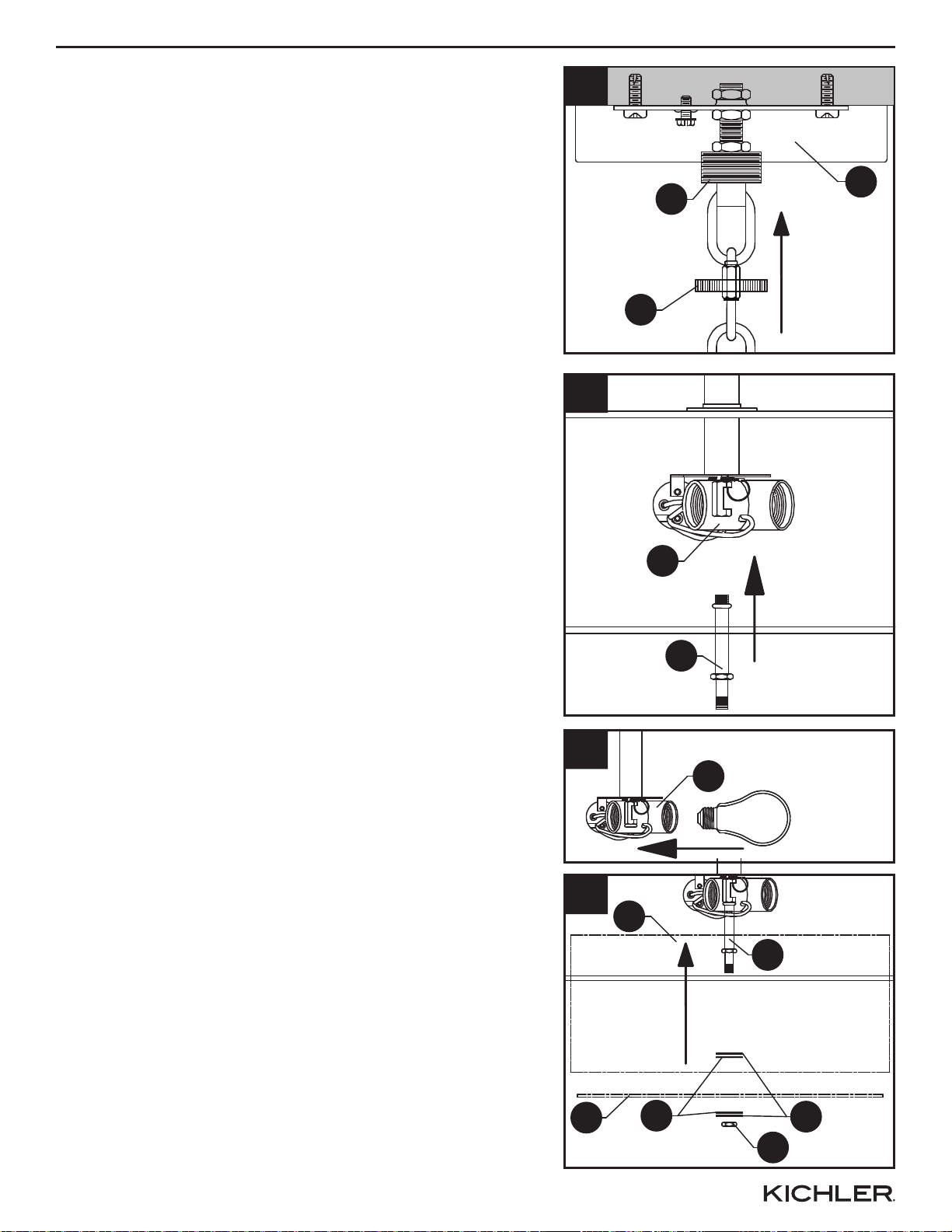

9. Pass canopy (A) over the screw collar loop (I).
Attach screw collar ring (H) to screw collar loop
(I) to secure canopy (A).
10.Screw lower threaded pipe (P) onto socket
assembly (E).
11. Insert three, 60-watt medium-base bulbs (not
included) into socket assembly (E).
12.Raise inner shade (Q), metal washer (S), nylon
washer (R), and diffuser (T) over lower threaded
pipe (P). Then raise second nylon washer (R)
and second metal washer (S) over lower
threaded pipe (P) and secure with a hex nut (D).
10
E
P
12
Q
P
DS
R
T
11
E
9
H
IA

ASSEMBLY INSTRUCTIONS
7 8 9

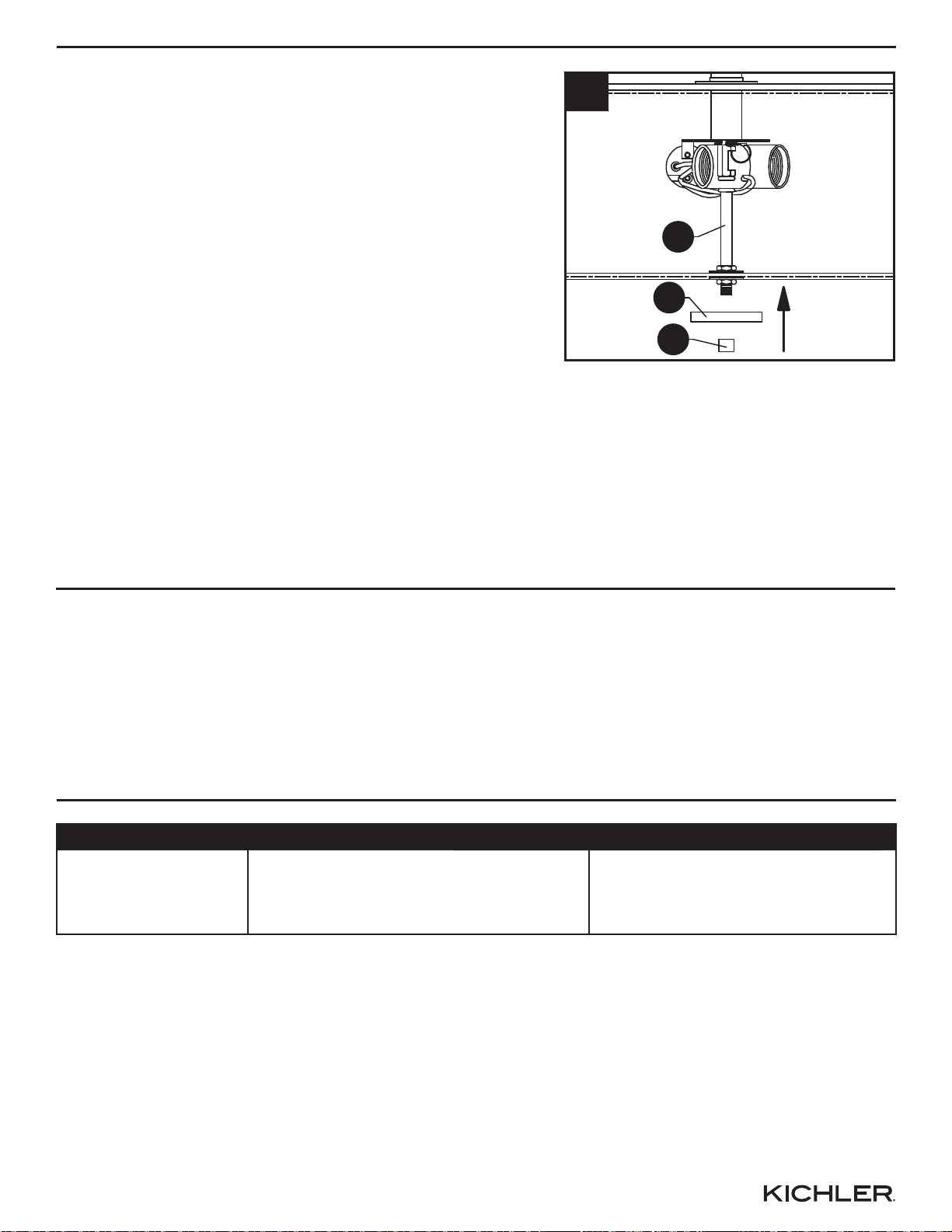

13.Pass decorative cap (U) over lower threaded
pipe (P) and secure with finial (V).
CARE AND MAINTENANCE
TROUBLESHOOTING
Fixture does not light. 1. Fixture may be wired incorrectly.
1. Check wiring.
2. Worn or broken bulb. 2. Replace bulb.
1. Check wiring.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
• Always be certain that electric current is turned off before cleaning this item.
• Use a soft, moist cloth with mild non-abrasive soap to clean fixture. Never use glass cleaner on
fixture, as it will damage the metal finish.
• All glass shades may be washed in a towel-lined sink with warm water and mild soap. Do not
wash shades in an automatic dishwasher.
13
P
U
V
REV 29-SEP-2021 Printed in China
Distributed by:
Kichler Lighting LLC
7711 E. Pleasant Valley Rd.
Cleveland, OH 44131

10
ARTICLE #0616028, 31885117
MODÈLE #34720
LUMINAIRE SUSPENDU
9
Des questions, des problèmes, des pièces manquantes? Avant de retourner le produit à
votre détaillant, appelez notre service à la clientèle au 1-800-554-6504, entre 8 h et 16 h 30
(HNE) du lundi au vendredi. kichler.com/customer-care/contact-us
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat

109 11
A Pavillon
Support de fixation
Raccord fileté
Écrou hexagonal
Ensemble de douilles
Raccord
Tube fileté
Bague de l'anneau du pavillon
Anneau de suspension du pavillon
Tube fileté supérieur
Chaîne
Anneau de suspension du luminaire
B
C
D
E
F
G
H
I
J
K
L
1
1
1
6
3
1
1
1
1
1
1
1
Tube décoratif
Raccord de tube
Bague du tube décoratif
Tube fileté inférieur
Abat-jour interne
Rondelle Nylon
Rondelle métallique
Diffuseur
Capuchon décoratif
Fleuron
Maillons de chaîne fileté
M
N
O
P
Q
R
S
T
U
V
1
1
1
1
1
2
2
1
1
1
W 2
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QT È PIÈCE DESCRIPTION QT È
G
N
J
U
M
H
K
PQ
S
I
O
R
F
T
V
L
A
B
DC
E
W

10 1211

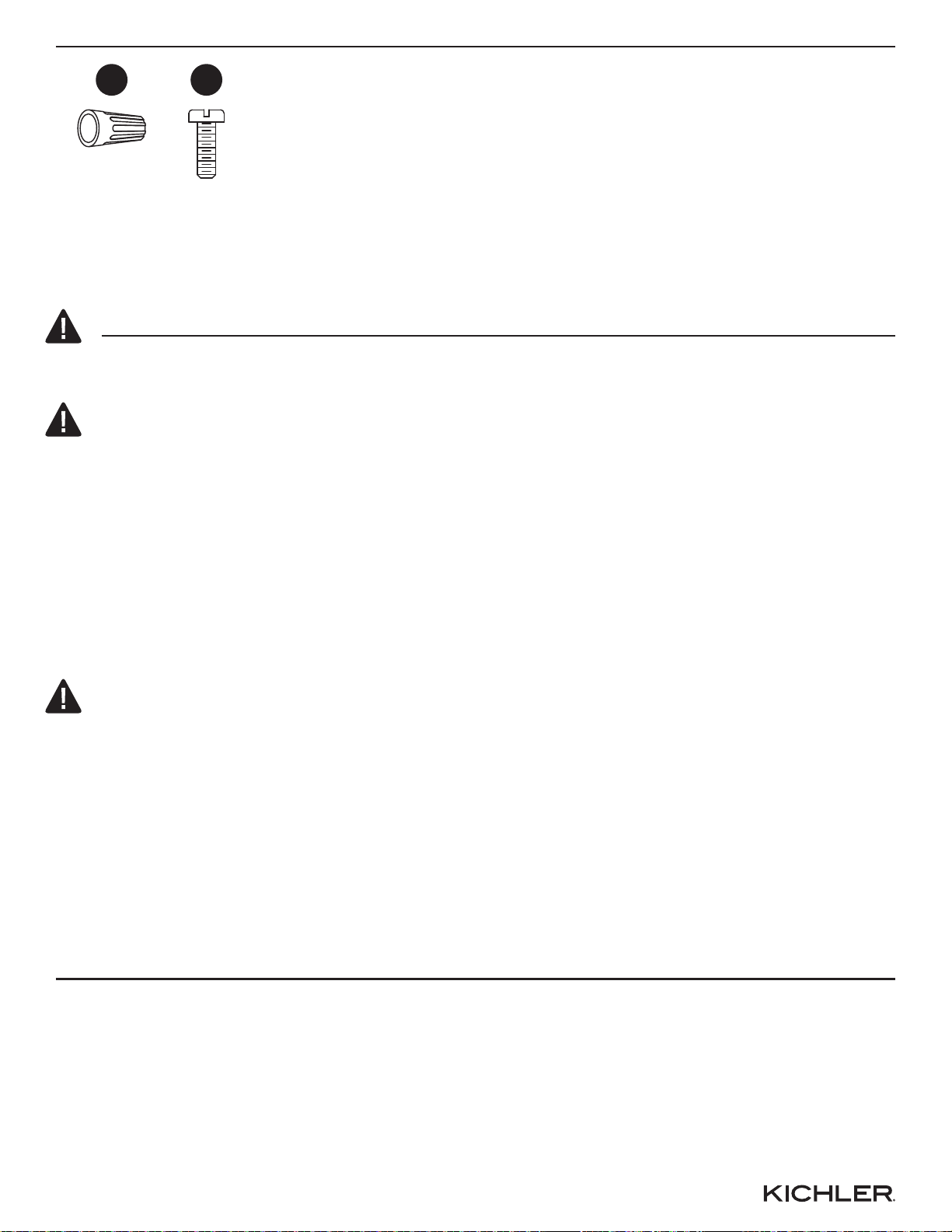

QUINCAILLERIE INCLUSE
Capuchon
de connexion
AA
Vis à
métaux
courte
BB
Qté : 3
Qté : 2
Veuillez vous assurer de lire et de comprendre l’intégralité du présent guide avant
d’assembler, d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –
Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à
fusibles principale avant de procéder à l’installation.
• ATTENTION:
Ce luminaire doit être installé conformément aux codes d’électricité nationaux (NEC) et
satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les
exigences de ces codes, il est recommandé de confier l’installation à un électricien certifié.
• N’utilisez pas d’ampoules dont la puissance dépasse la puissance nominale indiquée sur
ce luminaire.
• Proposition 65 de la Californie
AVERTISSEMENT: cet article peut vous exposer à des produits chimiques, notamment
les composés de plomb identifiés par l'État de la Californie comme cause de cancer,
malformations congénitales ou autres troubles de l'appareil reproducteur.
Pour de plus amples informations, consultez le site http://www.P65Warnings.ca.gov
ATTENTION
• Si vous avez des doutes à propos de l’installation, ou si le luminaire ne fonctionne pas
correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu’il est indiqué dans ces instructions. Ne
remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées
ou brisées. Le non-respect de ces instructions peut annuler l’homologation ETL ou C.S.A.
du luminaire.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous que toutes les pièces sont présentes.
Comparez les pièces avec la liste du contenu de l’emballage et la liste de la quincaillerie. En cas de
pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : de 30 à 60 minutes.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate,
pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité.
CONSIGNES DE SÉCURITÉ

12 1311

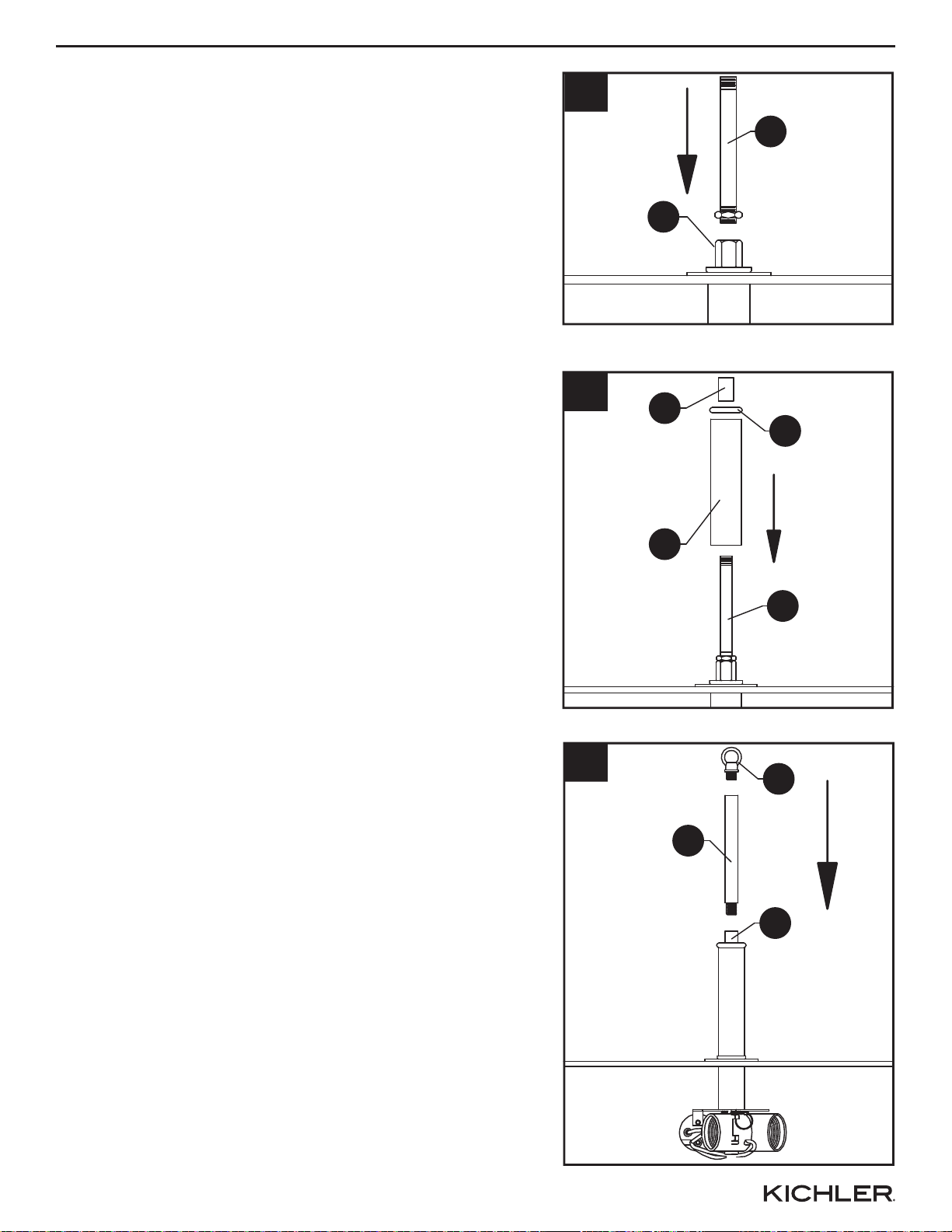

INSTRUCTIONS POUR L'ASSEMBLAGE
1. Vissez le tube fileté supérieur (J) dans le raccord
(F).
2. Abaissez le tube décoratif (M) et la bague du
tube décoratif (O) par-dessus le tube fileté
supérieur (J) et fixez à l’aide du raccord de tube
(N).
3. Vissez le tube fileté (G) dans le raccord de tube
(N). Vissez l’anneau de suspension du luminaire
(L) dans le tube fileté (G).
1
F
J
J
2
M
NO
3
N
L
G

INSTRUCTIONS POUR L'ASSEMBLAGE
12 13 14
6. Fixez le support de fixation (B) à la boîte de
sortie à l'aide des vis à métaux courtes (BB).
4. Positionnez le raccord fileté (C) dans le support
de fixation (B) de sorte que, une fois le montage
effectué :
• le raccord fileté (C) dépasse d'au moins ¼ po
(6,35 mm) au-delà de la partie centrale
saillante du support (B) ;
• la hauteur du raccord fileté (C) soit
positionnée de façon à laisser la moitié du
filetage extérieur de l'anneau de suspension
du pavillon (I) dépasser hors du pavillon (A),
une fois monté.
5. Lorsque les positions correctes du raccord fileté
(C) et du support (B) ont été déterminées, fixez à
l'aide de 3 écrous hexagonaux (D), comme suit :
• Vissez le 1er écrou hexagonal (D) sur le
raccord fileté (C) et serrez-le contre la partie
saillante du support (B).
• Vissez le 2e écrou hexagonal (D) sur le
raccord fileté (C) et serrez-le contre la partie
plate du support de fixation (B).
• Vissez le 3e écrou hexagonal (D) sur le
raccord fileté (C) et serrez-le contre l'anneau
de suspension du pavillon (I).
6Boîte de sortie
C
B
BB
5¼po
D
C
I
B
4
B
A
¼po
I
C
Vis à métaux
courte x 2BB
Quincaillerie utilisée

INSTRUCTIONS POUR L'ASSEMBLAGE
13 14 15
7. À l'aide des maillons de chaîne fileté (W) de la
chaîne (K), attachez une extrémité à l'anneau de
suspension du pavillon (I) et l'autre extrémité à
l'anneau de suspension du luminaire (L). Tressez le
fil de terre et les fils électriques du luminaire à
travers un maillon sur deux de la chaîne et faites-les
passer à travers le raccord fileté (C) puis dans la
boîte de sortie. Abaissez la bague de l’anneau du
pavillon (H) et le pavillon (A) le long de la chaîne
(K).
Boîte de
sortie
Quincaillerie utilisée
x 3
AA
8. Guide de raccordement électrique
Fil de mise à la terre :
• Pour une installation aux États-Unis :
enroulez le fil de mise à la terre provenant de
la boîte de sortie autour de la vis de mise à
la terre située sur le support de fixation (B), à
au moins 5,08 cm de l’extrémité du fil. Serrez
la vis de mise à la terre. Si le luminaire est
fourni avec un fil de mise à la terre,
raccordez-le au fil de mise à la terre de la
boîte de sortie à l’aide d’un connecteur de fils
(AA).
• Pour une installation au Canada : si le
luminaire est fourni avec un fil de mise à la
terre, enroulez-le autour de la vis de mise à
la terre située sur le support de fixation (B).
Serrez la vis de mise à la terre.
Fils d'alimentation :
• Connectez le fil neutre d’alimentation (blanc)
provenant de la boîte de sortie au fil neutre
du luminaire (fil blanc ou fil parallèle en
forme de « D » et rainuré).
• Connectez le fil d’alimentation chargé (noir)
provenant de la boîte de sortie au fil du
luminaire (fil noir ou fil parallèle, rond et
lisse).
Capuchon
de connexion
REMARQUE :
Les fils du luminaire peuvent être :
• noir et blanc;
• cordon parallèle de type SPT-1 muni
d’un fil rond et lisse et d’un fil rainuré
en forme de « D ».
AA
8
CUIVRE NU, OU
FIL VERT DE MISE
À LA TERRE
DE LA RÉSIDENCE
CUIVRE NU, OU FIL VERT DE
MISE À LA
TERRE DU
LUMINAIRE
FIL NOIR
DU LUMINAIRE
OU
FIL BLANC
DU LUMINAIRE
FIL NOIR
D'ALIMENTATION
FIL NOIR
D'ALIMENTATION
FIL DU CÂBLE
PARALLÈLE DU
LUMINAIRE
(ROND ET LISSE
)
FIL DU CÂBLE
PARALLÈLE DU LUMINAIRE
(EN FORME DE « D »
ET RAINURÉ)
FIL BLANC
D'ALIMENTATION
FIL BLANC
D'ALIMENTATION
AA
7
L
H
I
JK
W
C
A

INSTRUCTIONS POUR L'ASSEMBLAGE
14 15 16
9. Faites passer le pavillon (A) sur l'anneau de
suspension du pavillon (I). Attachez la bague de
l’anneau du pavillon (H) à l'anneau de
suspension du pavillon (I) pour fixer le pavillon
(A).
10.Vissez le tube fileté inférieur (P) dans l’ensemble
de douilles (E).
11. Insérez trois ampoules à culot moyen de 60
watts max. (non fournies) dans l’ensemble de
douilles (E).
12.Soulevez l’abat-jour interne (Q), la rondelle
métallique (S), la rondelle Nylon (R) et le
diffuseur (T) sur le tube fileté inférieur (P). Puis
soulevez la deuxième rondelle Nylon (R) et la
deuxième rondelle métallique (S) sur le tube
fileté inférieur (P) et fixez à l’aide de l’écrou
hexagonal (D).
10
E
P
12
Q
P
DS
R
T
11
E
REMARQUE :
Les fils du luminaire peuvent être :
• noir et blanc;
• cordon parallèle de type SPT-1 muni
d’un fil rond et lisse et d’un fil rainuré
en forme de « D ».
9
H
IA

INSTRUCTIONS POUR L'ASSEMBLAGE
15 16 19
13.Faites passer le capuchon décoratif (U) sur le
tube fileté inférieur (P) et fixez à l’aide du fleuron
(V).
13
P
U
V
ENTRETIEN
DÉPANNAGE
• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu’un savon non abrasif. N’utilisez jamais de nettoyants
pour vitres; vous risqueriez d’endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l’aide d’eau
tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.
Le luminaire
ne s’allume pas. 1. Le luminaire est mal branché.
1. Check wiring.
2. L’ampoule est usée ou brisée. 2. Remplacez l’ampoule.
1. Vérifiez si le luminaire
est bien branché.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Imprimé en Chine
Distribué par:
Kichler Lighting LLC
7711 E. Pleasant Valley Rd
Cleveland, OH 44131
REV 29-SEP-2021

18
ARTÍCULO #0616028, 31885117
MODELO #34720
LÁMPARA COLGANTE
17
¿Preguntas, problemas, piezas faltantes? Antes de devolverlo a la tienda, llame a nuestro
departamento de servicio al cliente al 1-800-554-6504, de 8:00 a.m. a 4:30 p.m. hora del
Este (EST), de lunes a viernes. kichler.com/customer-care/contact-us
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra

1817 19
A Cubierta
Soporte de montaje
Manguito roscado
Tuerca hexagonal
Conjunto de portalámparas
Acoplamiento
Tubo roscado
Bucle de cuello roscado
Anillo de cuello roscado
Tubo roscado superior
Cadena
Bucle para colgar la lámpara
B
C
D
E
F
G
H
I
J
K
L
1
1
1
6
3
1
1
1
1
1
1
1
Tubo decorativo
Acoplamiento del tubo
Anillo decorativo del tubo
Tubo roscado inferior
Pantalla interior
Arandela de Nylon
Arandela metálica
Difusor
Tapa decorativa
Remate
Eslabone Roscado
M
N
O
P
Q
R
S
T
U
V
1
1
1
1
1
2
2
1
1
1
W 2
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANT PIEZA DESCRIPCIÓN CANT
G
N
J
U
M
H
K
PQ
S
I
O
R
F
T
V
L
A
B
DC
E
W

18 2019
ADITAMENTOS
Conector
de cables
AA
Tornillo
corto
para
metales
BB
Cant.: 3
Cant.: 2
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –
Desconecte la electricidad en el panel principal del interruptor automático o caja principal
de fusibles antes de comenzar y durante la instalación.
• ADVERTENCIA:
Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code
(NEC) y todas las especificaciones del código local. Si no está familiarizado con los
requisitos del código, la instalación se recomienda un electricista certificado.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
• Prop. 65 de California
ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el
plomo, lo cual es conocido en el Estado de California como causante de cáncer,
defectos de nacimiento y otros daños al sistema reproductivo. Para obtener mayor
información, visite www.p65warnings.ca.gov
PRECAUCIÓN
• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma
falla por completo, sírvase ponerse en contacto con un electricista calificado y con
licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las
piezas, no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El
incumplimiento de esta indicación podría invalidar la calificación ETL de esta lámpara.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de que todas las partes estén disponibles.
Compare las partes con la lista de contenido del empaque y la lista de contenido de aditamentos
para el ensamblaje. Si alguna pieza falta o está dañada, no intente ensamblar el producto.
Tiempo estimado de ensamblaje: 30 minutos a 1 hora.
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador
de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad.
INFORMACIÓN DE SEGURIDAD

20 2119
INSTRUCCIONES DE ENSAMBLAJE
1. Atornille el tubo roscado superior (J) al
acoplamiento (F).
2. Baje el tubo decorativo (M) y el anillo decorativo
del tubo (O) sobre el tubo roscado superior (J) y
asegúrelos con el acoplamiento de tubo (N).
3. Atornille el tubo roscado (G) al acoplamiento de
tubo (N). Atornille el bucle de la lámpara (L) al
tubo roscado (G).
1
F
J
J
2
M
NO
3
N
L
G
