Klarstein 10030845 User manual

Hinweis: Das Gerät eignet sich nicht zur Nutzung als
primäre Heizquelle.
Note: The device is not suitable for use as a primary
heat source.
Remarque : l‘appareil ne convient pas en tant que
source principale de chauffage.
Nota: il dispositivo non è idoneo ad essere utilizzato
come fonte di riscaldamento primaria.
Advertencia: el aparato no es apto para utilizar como
fuente de calefacción primaria.
10030845
Elektrischer Kamin

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol-
gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
INHALTSVERZEICHNIS
Technische Daten 2
Sicherheitshinweise 2
Installation 4
Bedienfeld und Fernbedienung 6
Tastenfunktionen 6
Displayanzeigen 7
Inbetriebnahme und Bedienung 8
Reinigung und Pflege 12
Fehlerbehebung 12
Hinweise zur Entsorgung 13
TECHNISCHE DATEN
Artikelnummer 10030845
Stromversorgung 220-240 V ~ 50 Hz
Leistung 2000 W
Abmessungen (H x B x T) 748 mm x 1080 mm x 235 mm
SICHERHEITSHINWEISE
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie das Gerät nur an Steckdo-
sen an, die der Spannung des Geräts entsprechen.
• Schalten Sie das Gerät nicht ein, bevor es wie in der Anleitung angegeben installiert wurde.
• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benutzen, wenn
sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen ver-
traut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen das Gerät
nur unter Aufsicht reinigen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern. Kinder zwischen 3 und 8 Jahren, dürfen das Gerät nur
ein- und ausschalten, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den
Sicherheitsvorkehrungen vertraut gemacht wurden. Kinder zwischen 3 und 8 Jahren dürfen das Gerät nicht
reinigen, einstellen und pflegen.

3
VORSICHT
Verbrennungsgefahr! Einige Geräteteile werden während des Betriebs sehr heiß und können Ver-
brennungen verursachen. Halten Sie Kinder während des Betriebs vom Gerät fern.Falls das Netz-
kabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbe-
trieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Stellen Sie das Gerät nicht direkt unter einer Steckdose auf.
• Benutzen Sie das Gerät nicht in Bäder, sowie in der Nähe einer Dusche oder eines Schwimmbeckens.
• Decken Sie das Gerät nicht ab, damit es sich nicht überhitzt.
• Schließen Sie das Gerät nicht an eine externe zeitschaltuhr oder eine ferngesteuerte Steckdose an, damit es
nicht automatisch angeht und einen Brand auslöst.
• Das Gerät ist nicht mit einem Sensor ausgestattet, der die Raumtemperatur misst. Benutzen Sie das Gerät
daher nicht in Räumen, die von körperlich eingeschränkten Menschen oder Kleinkindern bewohnt werden.
• Halten Sie entzündliche Materialen, wie Vorhänge oder Möbel, vom Gerät fern.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Überprüfen Sie das Netzkabel regelmäßig auf Schäden. Benutzen Sie das Gerät nicht wenn das Netzkabel
oder das Gerät selbst beschädigt ist.
• Verlegen Sie das Netzkabel nicht unter Teppichen und Vorlegern.
• Decken Sie das Gerät nicht ab und blockieren Sie keine der Ventilationsöffnungen, andernfalls überhitzt es sich.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Verwenden Sie das Gerät nicht im Freien.
• Verwenden Sie nur das mitgelieferte Zubehör.
• Stecken Sie keine Gegenstände in die Ventilationsöffnungen, um Kurzschlüssen vorzubeugen.
• Benutzen Sie kein Verlängerungskabel.
• Wenn Sie das Gerät länger nicht benutzen, ziehen Sie den Stecker aus der Steckdose.
Wichtige Hinweise zur Installation
• Beachten Sie, dass das Gerät warmen Luftströme erzeugt. Diese Ströme bewegen die Wärme bis zu den
Wandflächen, die an die Heizung angrenzen. Wenn Sie die Heizung in Räumen betreiben, in denen die Luft
verunreinigt ist (z. B. durch Zigarettenrauch), kann es sein, dass sich die angrenzenden Wandflächen leicht
verfärben.
• Wenn Sie das Gerät auf eine Holzrahmenkonstruktion installieren, versichern Sie sich, dass die Wand das
Gewicht des Gerät tragen kann. Achten Sie darauf, dass Dampfsperre und Strukturelemente des Rahmens
nicht beschädigt werden.
• Wenn Sie unsicher sind, ob die Wand die Last tragen kann lassen Sie sich professionell beraten und sich eine
geeignete Befestigung empfehlen. Suchen Sie sich alternativ eine geeignete Wand aus.
• Verbauen Sie kein Geräteteil in der Wand und verlegen Sie das Netzkabel nicht unter einem Teppichen.
• Stellen Sie das Gerät nicht an Orden auf, an denen Dekoration und weiche Gegenstände auf das Gerät
herabhängen.
• Stellen Sie das Gerät nicht direkt hinter eine Tür, damit es nicht durch Öffnen der Tür beschädigt wird.
• Verlegen Sie das Netzkabel so, dass keiner darüber stolpert.
• Setzen und stellen Sie sich nicht auf das Gerät und ziehen Sie nicht mit Gewalt daran.
• Decken Sie die Öffnungen nicht ab und stecken Sie keine Gegenstände hinein.
• Benutzen Sie das Gerät nicht zum Trocknen von Kleidung.
• Stellen Die das Gerät nicht im Freien auf.
• Halten Sie genügend Abstand zu explosiven Stoffen ein. Der Mindestabstand zu leicht entzündlichen und
explosiven Stoffen beträgt nach vorne 900 mm. Zu den Seiten und nach Oben gibt es keine einzuhalten-
den Mindestabstände, außer zu leicht entzündlichen Materialien, wie Vorhängen.

4
INSTALLATION
Gerät auspacken
Das Gerät ist schwer. Suchen Sie sich während dem Auspacken und während der Installation Hilfe. Bitte lesen
Sie sich alle Anweisungen vor der Installation genau durch. Bevor Sie mit der Installation dieses Kamins begin-
nen, beachten Sie folgendes:
• Die Installation sollte von zwei Erwachsenen durchgeführt werden, um Verletzungen oder Beschädigungen
zu vermeiden. Wenn Ihnen das Gerät auch zu zweit zu schwer ist, fordern Sie weitere Hilfe an.
• Wenn Sie das Gerät anheben, halten Sie den Rücken immer gerade. Beugen Sie die Beine und nicht den
Rücken. Vermeiden Sie e sich in der Taille zu verdrehen, positionieren Sie lieber Ihre Füße neu.
• Vermeiden Sie es den Oberkörper zu sehr zu verbiegen. Biegen Sie immer die Knie, anstatt die Taille. Lehnen
Sie sich nicht nach vorn oder zur Seite, während Sie das Gerät anbringen.
• Greifen Sie immer die Heizung mit der Handfläche, benutzen Sie nicht die Fingerspitzen zur Unterstützung.
• Halten Sie das Gerät immer so nah wie möglich am Körper. Dadurch wird der Schwerpunkt verlagert.
• Verwenden Sie Handschuhe, die zusätzlichen Halt bieten.
• Öffnen Sie das Paket und heben Sie das Produkt vorsichtig aus der Verpackung heraus und legen Sie es auf
eine ebene Fläche mit der Vorderseite nach vorne.
Vor der Installation
WICHTIG: Die Wand, an der das Gerät installiert werden soll, muss das Gewicht langfristig tragen können. Ver-
sichern Sie sich, dass die Wand fest genug ist, um der Kraft von Erdbeben, Vibrationen und anderen äußeren
Kräften zu widerstehen. Rigipsplatten sind zur Anbringung nur bedingt geeignet. Verlassen Sie sich nicht auf
die Befestigung an reinen Rigipsplatten.
Entfernen Sie vor der Installation sämtliche Schutzfolien von den Geräteoberflächen. Nachdem Sie den fina-
len Standort ermittelt und die Tragkraft der Wand überprüft haben können Sie das Gerät installieren.
Um höchstmögliche Sicherheit zu gewährleisten, achten Sie darauf, dass sowohl die Stärke der Wand, als auch
die Stärke der Wandbefestigungen ausreichend ist. Installieren Sie das Gerät nicht an Wände, bevor der Nass-
putz getrocknet ist, der Trockenputz abgeschliffen wurde oder die Wand gemalert wurde. Blockieren Sie nicht
die Lüftungsöffnungen des Gerätes. Die Wand, an der das Gerät installiert wird, muss eben sein. Installieren
das Gerät nur an einer vertikalen Oberfläche. Vermeiden Sie geneigte Oberflächen. Die Installation an unebe-
nen oder geneigten Wänden kann Brand, Schäden oder Verletzungen zur Folge haben.
Wenn das Gerät an einer festen Wand angebracht werden soll, verwenden
Sie Dübel und Befestigungsschrauben. Je nach Zustand der Wand kann es
notwendig sein, zusätzliche Befestigungselemente zu verwenden. Verwen-
den Sie in diesem Fall Schrauben und Dübel, die den mitgelieferten Schrau-
ben und Dübeln entsprechen.
Wenn das Gerät an einem trockenen ausgekleideten Wand oder einer Holzrahmenkonstruktion montiert wird,
befestigen Sie es an einer Position, an der sich Holzbalken oder Querstreben befinden, an denen die Befes-
tigungsschrauben angebracht werden können. Ist das nicht möglich, verstärken Sie die Wand mit geeigneten
Baustoffen.

5
Installation

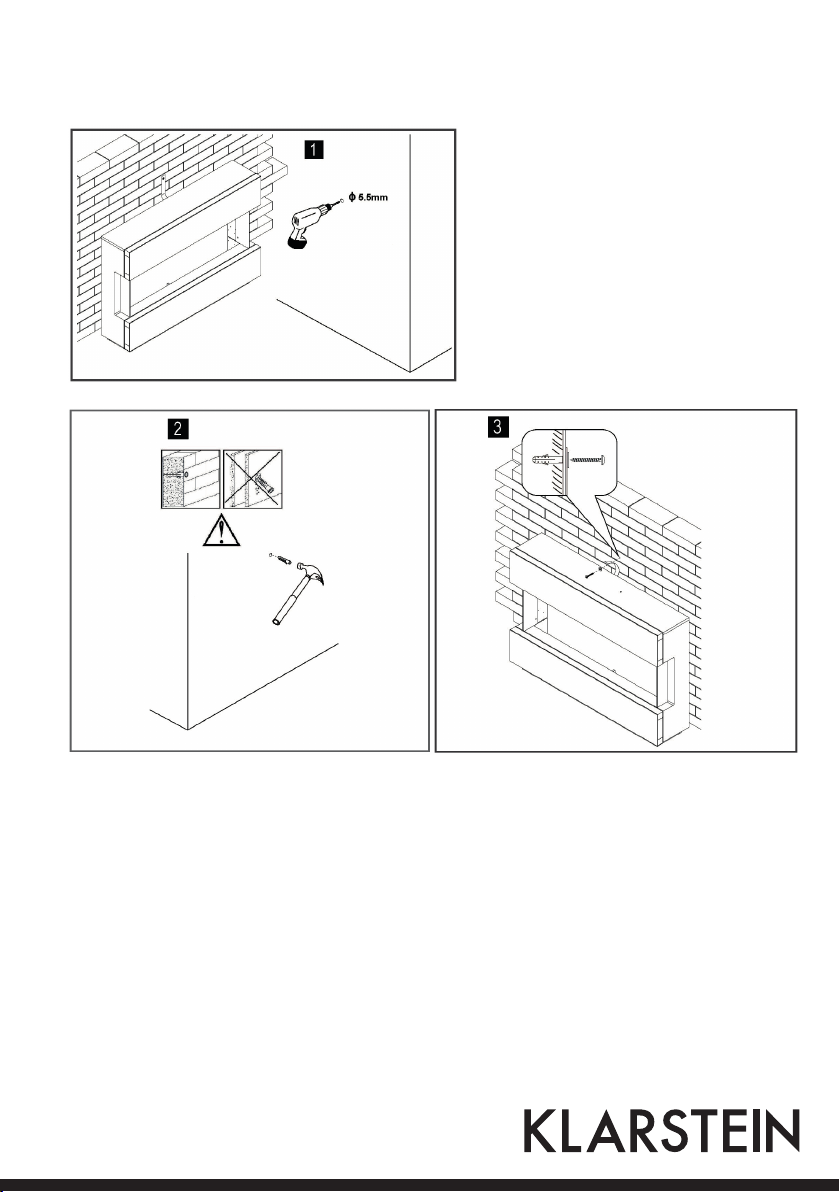

Setzen Sie das Gerät an die Wand, an der es be-
festigt werden soll. Markieren Sie den Punkt, an
dem Sie den Gurt befestigen wollen. Nehmen
Sie das Gerät von der Wand und bohren Sie ein
Loch mit einem Durchmesser von 5,5 mm und
einer Tiefe von 40 mm tief.
WICHTIG: Bevor Sie in Wände bohren, versi-
chern Sie sich, dass sich dahinter keine Drähte,
Rohre usw. befinden. Versichern Sie sich, dass
die mitgelieferten Schrauben und Dübel für die
Wand geeignet sind. Ziehen Sie im Zweifelsfall
einen Fachmann zu Rate.
Bringen Sie den Dübel an, indem Sie ihn mit einem
Hammer vorsichtig im Loch versenken.
Gerät anbringen: Benutzen Sie einen Schrauben-
zieher, um die Schraube durch den Gurt zu anzu-
bringen und das Gerät an der Wand zu fixieren.

6
BEDIENFELD UND FERNBEDIENUNG
1 Ein/ Aus 5 Kindersicherung
2 Heizung 6 Plus
3 Timer 7 Minus
4 Helligkeit
TASTENFUNKTIONEN
Ein/Aus-Taste
Über diese Taste schalten Sie den Kamin und den Flammeneffekt ein. Im
Ein-Zustand können durch Drücken dieser Taste alle Funktionen gleichzeitig
ausgeschaltet werden.
Heizung
Das Gerät verfügt über einen Heizlüfter. Die voreingestellte Temperatur
beträgt 22 °C (72 °F). Die einstellbare Temperatur liegt zwischen 10 °C
und 30 °C (50-86 °F). Der Temperaturbereich kann jeweils um
1 °C (2 °F) angepasst werden. Halten Sie die Taste 5 Sekunden lang
gedrückt, um die Anzeige von °F auf °C zu wechseln.

7
Timer
Wenn Sie diese Taste wiederholt drücken, können Sie zwischen den
folgenden Timereinstellungen auswählen: 30 Minuten, 1 h, 2 h, 3 h, 4 h,
5 h, 6 h, 7 h, 8 h und Timer aus. Wenn der Timer bis auf 0 heruntergezählt
hat, schaltet sich das Gerät automatisch aus.
Helligkeit
Über diese Taste können Sie die Helligkeit des Flammeneffekts
kontrollieren.
Kindersicherung
Die Kindersicherung kann nur über die Fernbedienung angepasst werden.
Halten Sie diese Taste für 5 Sekunden gedrückt, um alle Tasten auf dem
Bedienfeld und der Fernbedienung zu sperren oder wieder zu entsperren.
Plus
Erhöhen einer Funktion.
Minus
Verringern einer Funktion.
DISPLAYANZEIGEN
Wochentag
Heizung
Timer an
Temperatur/Zeit
Timer aus
Timer Helligkeit
Celsius
Fahrenheit
Kindersicherung

8
INBETRIEBNAHME UND BEDIENUNG
Hinweise zum Einstellen des Timers
Mit der TIMER-Taste schalten Sie den täglichen oder wöchentliche Timer ein.
Hinweis: Über das Bedienfeld des Geräts können Sie ausschließlich den täglichen Timer einstellen. Sie können
zwischen den folgenden Timereinstellungen auswählen: 30 Minuten, 1 h, 2 h, 3 h, 4 h, 5 h, 6 h, 7 h, 8 h und Timer
aus. Der Bildschirm zeigt zunächst die von Ihnen eingestellten Stunden an und später die noch verbleibende Zeit
bis zum Ausschalten. Über die Fernbedienung können Sie sowohl den täglichen als auch den wöchentlichen Timer
einstellen.
Aktuelles Datums und Uhrzeit einstellen
(Beispiel: 10.07.2018 - 10:47 Uhr)
Zur Einstellung der aktuellen Uhrzeit muss das Gerät ausgeschaltet und an eine Steckdose angeschlossen sein.
1. Drücken und halten Sie die TIMER-Taste für 5 Sekunden, bis die ersten beiden Ziffern zu blinken beginnen. Stellen Sie
über die Tasten [+] und [-] das aktuelle Jahr ein (z.B. 18 für 2018).
2. Drücken Sie die TIMER-Taste ein zweites Mal, bis die hinteren Ziffern zu blinken beginnen. Über die Tasten [+] und [-]
können Sie nun den Monat einstellen
(z.B. 7 für Juli).
3. Drücken Sie die TIMER-Taste ein drittes Mal, bis die ersten beiden Ziffern zu blinken beginnen. Über die Tasten [+] und
[-] können Sie nun das Datum einstellen (z.B. 10)
4. Drücken Sie die TIMER-Taste ein viertes Mal, bis die hinteren Ziffern zu blinken beginnen. Über die Tasten [+] und [-]
können Sie nun den Wochentag einstellen:
1 = Montag
2 = Dienstag
3 = Mittwoch
4 = Donnerstag
5 = Freitag,
6 = Samstag
7 = Sonntag
5. Drücken Sie die TIMER-Taste ein fünftes Mal, bis die ersten beiden Ziffern zu blinken beginnen. Über die Tasten [+] und
[-] können Sie nun die Stunden einstellen (z.B. 10).

9
6. Drücken Sie die TIMER-Taste ein sechstes Mal, bis die hinteren Ziffern zu blinken beginnen. Über die Tasten
[+] und [-] können Sie nun die Minuten einstellen
(z.B. 47).
7. Drücken Sie die TIMER-Taste ein weiteres Mal, um die von Ihnen eingestellte Uhrzeit zu speichern und
schalten Sie das Gerät ein. Der digitale Bildschirm zeigt die Umgebungstemperatur an. Sie können nun den
wöchentlichen Timer einstellen.
Täglichen Timer einstellen
Wenn Sie auf der Fernbedienung die TIMER-Taste drücken, können Sie den täglichen Timer einstellen. Drücken Sie
die Tasten [+] und [-], um die tägliche Zeit einzustellen. Drücken Sie die Taste [+], um eine Zeit zwischen 30 min, 1
h, 2 h, 3 h … bis 8 h einzustellen. Drücken Sie die Taste [-], um die eingestellte Zeit von 8 h auf 7 h, 6, h … bis 30
min zu verringern.
Hinweis: Während Sie Timer-Einstellungen vornehmen, zeigt der Bildschirm das TIMER-Symbol (Sanduhr)
an. 99 Sekunden vor Ablauf des Timers, werden die noch verbleibenden Sekunden bis zum Ausschalten
heruntergezählt.
Wochentimer einstellen
Drücken Sie die TIMER-Taste für 3 – 5 Sekunden, um den wöchentlichen Timer einzustellen. Auf dem Bildschirm
des Bedienfelds wird [ON] und [MON] angezeigt, während der digitale Bildschirm […] anzeigt.
Die wöchentliche Timereinstellung beginnt bei Montag [Monday ON] (Montag aktiviert), [Monday OFF] (Montag
deaktiviert) und wechselt dann zu [Tuesday ON] (Dienstag aktiviert) … bis [Sunday OFF] (Sonntag deaktiviert).
1. Wenn Sie auf der Fernbedienung die TIMER-Taste drücken, können Sie über die Tasten [+] und [-],
beginnend bei Montag, die gewünschte Timerzeit einstellen. Auf dem Bildschirm erscheinen [ON] und
[MON] zur selben Zeit. Stellen Sie zunächst die Stunde (die ersten beiden Ziffern auf dem Bildschirm) über
die Tasten [+] und [-] ein.
2. Drücken Sie erneut die TIMER-Taste auf der Fernbedienung, um die Minuten einstellen. Nutzen Sie hierfür die
Tasten [+] und [-]. Bei jedem Tastendruck wird die Zeit um 10 Minuten erhöht oder verringert (10, 20 … bis
50 Minuten).
3. Drücken Sie erneut die TIMER-Taste auf der Fernbedienung, um die automatische Ausschaltzeit des Timers für
Montag zu deaktivieren. Das Symbol [ON] verschwindet dann vom Bildschirm, während das Symbol [OFF]
erscheint. Die Anzeige [MON] bleibt. Sie können nun die Stunden über die Tasten [+] und [-] einstellen.

10
4. Drücken Sie erneut die TIMER-Taste auf der Fernbedienung, um die Minuten über die Tasten [+] und [-] einstellen. Die
Einstellung für Montag ist nun beendet.
5. Wenn Sie die TIMER-Taste nun erneut drücken, können Sie den Timer für Dienstag aktivieren oder deaktivieren. Die
Vorgehensweise ist die gleiche wie beim Montag.
Hinweis: Wenn Sie die Einstellung für die gesamte Woche beendet haben, zeigt der Bildschirm die Raumtemperatur
an. Dies weist darauf hin, dass die Einstellung des Wochentimers abgeschlossen ist.
Deaktivieren des Timers an einem bestimmten Wochentag
Wenn Sie den Timer an einem bestimmten Wochentag nicht aktivieren möchten, drücken Sie beim Erreichen dieses Tages
vier Mal die TIMER-Taste, um diesen Tag zu überspringen.
Beispiel: Sie möchten den Timer für Dienstag nicht einstellen. Wenn Sie die Timereinstellung für Montag beendet haben,
könnten Sie die Einstellung für Dienstag vornehmen. [ON] und [MON] werden vom Bildschirm verschwinden und der
Bildschirm zeigt stattdessen [ON] und [TUE] an. Zur gleichen Zeit beginnen die ersten beiden Ziffern auf dem Bildschirm
zu blinken. Benutzen Sie diesmal NICHT die Tasten [+] und [-], sondern drücken Sie 4 Mal auf die TIMER-Taste. So wird
dieser Tag automatisch übersprungen und Sie können nun die gewünschte Zeit für Mittwoch einstellen. Wenn Sie Mittwoch
oder andere Tage ebenfalls überspringen möchten, gehen Sie auf die gleiche Art und Weise vor.
Hinweis: Wenn es zu einem Konikt zwischen der wöchentlichen und der täglichen Timereinstellung kommen sollte,
wird die von Ihnen zuerst gespeichert Einstellung gewählt.
Kindersicherung
Die Kindersicherung kann NUR über die Fernbedienung aktiviert und deaktiviert werden. Wenn Sie die Kindersicherungs-
Taste für 5 Sekunden gedrückt halten, wird die Kindersicherung aktiviert und alle Tasten des Bedienfelds und der
Fernbedienung werden gesperrt. Wenn Sie die Taste erneut für 5 Sekunden drücken, werden alle Tasten wieder entsperrt.
Temperaturkontrolle und Energiespareinstellungen
• Wenn das Gerät eine Abweichung von 0 - 3 °C zwischen der eingestellten Temperatur und der tatsächlichen
Raumtemperatur erkennt (z.B. 18 °C eingestellt, Raumtemperatur zwischen 16 und 18 °C) heizt das Gerät mit einer
Leistung von 1000 W.
• Wenn das Gerät eine Abweichung von mehr als 3 °C zwischen der eingestellten Temperatur und der tatsächlichen
Raumtemperatur erkennt (z.B. 18 °C eingestellt, Raumtemperatur unter 15 °C) heizt das Gerät mit einer Leistung von
2000 W.
• Wenn die vom Gerät ermittelte Raumtemperatur mindestens 1 °C höher liegt, als die von Ihnen eingestellte Temperatur
(z.B. 27 °C eingestellt, Raumtemperatur liegt bei 28 °C oder höher), schaltet sich die Heizfunktion nach 10 Sekunden
automatisch aus.
• Wenn Sie die Ausschalttaste auf dem Bedienfeld drücken, wird die Temperaturkontrolle beim erneuten Anschalten
zunächst die zuletzt eingestellte Funktion aktivieren.
Offenes-Fenster-Funktion (zusätzliche versteckte Funktionen)
Wenn der Heizmodus aktiv ist, piept das Gerät dreimal und der Bildschirm zeigt [E8] an, wenn die Raumtemperatur
innerhalb von 10 Minuten um über 5 °C sinkt. Das bedeutet, dass irgendwo ein Fenster geöffnet sein könnte, über welches
Kälte eindringt oder dass ein Kühlgerät im selben Raum aktiv sein könnte.

11
Wenn Sie das Fenster schließen bzw. das Kühlgerät ausschalten und sich die Raumtemperatur stabilisiert, wird die Anzeige
[E8] nicht mehr angezeigt. Wenn Sie die Heizfunktion des Geräts ausschalten, das Fenster aber dennoch nicht geschlossen
bzw. das Kühlgerät nicht deaktiviert wird, zeigt der Bildschirm weiterhin [E8] an. In diesem Fall müssen Sie das Gerät
ausschalten und den Netzstecker aus der Steckdose ziehen.Batterien der Fernbedienung wechseln
Das Gerät ist mit einer Multifunktionsfernbedienung ausgestattet. Vor der Verwendung der Fernbedienung müssen alle
Pastikeinlagen entfernt werden.
1. Lokalisieren Sie das Batteriefach und ziehen Sie es heraus (2), indem Sie auf die Klammer (1) drücken.
2. Die Batterie hat zwei Seiten, eine ist ach und die andere hat ein knopfförmige Oberäche.
3. Legen Sie die Batterie mit der knopfförmigen Seite nach unten in das Batteriefach ein und vergewissern Sie sich, dass
sie dort fest sitzt.
Hinweis: Nehmen Sie die Batterie aus der Fernbedienung, wenn Sie diese über einen längeren Zeitraum nicht
verwenden werden.
Sicherheitsabschaltung
Das Gerät verfügt über einen Überhitzungsschutz, welcher aktiviert wird, wenn die Luftein- und auslässe des Geräts
blockiert werden. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät
für mindestens 10 Minuten ausgeschaltet und stellen Sie sicher, dass alle Blockaden entfernt werden. Stecken Sie nun den
Netzstecker zurück in die Steckdose und schalten Sie das Gerät ein.

12
REINIGUNG UND PFLEGE
Hinweis: Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät
reinigen oder warten.
• Abgesehen von gelegentlichem Abstauben, gibt es keine besonderen Pegehinweise für das Gerät. Ein Abreiben mit
einem trockenen, sauberen Tuch ist völlig ausreichend.
• Verwenden Sie zur Reinigung des Geräts keine aggressiven Reinigungsmittel, da diese die Geräteoberäche
beschädigen könnten.
• Stellen Sie sicher, dass die Lüftungsgitter des Geräts frei von Staub, Tierhaaren und anderen in der Luft bendlichen
Materialien sind. Saugen Sie die Lüftungsgitter deshalb regelmäßig mit einem geeigneten Staubsauger-Aufsatz ab.
• Kontaktieren Sie bei Fragen oder Zweifeln immer den Kundendienst.
• Verwenden Sie (außer der Sicherung) nur vom Hersteller empfohlenes Zubehör.
Wichtige Hinweise zu Wartung und Reparaturen
• Das Gerät verfügt über eine spezielle Sicherung. Sollte die Sicherung ersetzt werden müssen, lassen Sie diese von
einem Fachbetrieb durch eine Sicherung des selben Typs ersetzen.
• Das Gerät enthält Teile, die dem Benutzer nicht zugänglich sind. Reparaturen dürfen nur von qualizierten Fachkräften
durchgeführt werden!
FEHLERBEHEBUNG
Problem Mögliche Ursache und Lösungsansatz
Der Flammeneffekt geht
nicht an.
Versichern Sie sich, dass der Hauptschalter umgelegt
wurde.
Lassen Sie die Sicherung des Steckers reparieren.
Die Scheite glühen aber
der Flammeneffekt geht
nicht an.
Überprüfen Sie den Drehmotor
Das Gerät funktioniert
nicht, obwohl alle Schalter
auf ON stehen.
Schalten Sie das Gerät aus, ziehen Sie den Stecker und
warten Sie 10 Minuten. Stecken Sie den Stecker nach 10
Minuten wieder in und starten Sie das Gerät erneut.

13
Problem Mögliche Ursache und Lösungsansatz
Der Flammeneffekt macht
laute Geräusche.
Es gibt ein vom Motor verursachtes Hintergrundrauschen, wenn der Flammeneffekt an ist.
Dieses Rauschen wird aber nur hörbar, wenn es keine anderen Hintergrundgeräusche gibt.
Die Benutzung des Heizungsmotors ist mit einem höheren Geräuschpegel verbunden, der
auf den Luftstrom zurückzuführen ist.
Die Fernbedienung
funktioniert nicht.
Ersetzen Sie die Batterien.
Das Display zeigt E1. Der Überhitzungsschutz wurde ausgelöst.
Das Display zeigt E2. Der Thermostatfühler ist defekt oder abgeklemmt.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt
die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll
entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen
und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen
Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht
mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen
Bestimmungen zu gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung
schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)

15
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the
instruction manual are not covered by our warranty and any liability.
CONTENTS
Technical Data 15
Safety Instructions 15
Installation 17
Control panel and Remote Control
Key Function 19
Display Symbols 20
Use and Operation 21
Cleaning and Maintenance 24
Troubleshooting 24
Disposal Considerations 25
TECHNICAL DATA
Item number 10030845
Power supply 220-240 V ~ 50 Hz
Power consumption 2000 W
Dimensions (H x W x D) 748 mm x 1080 mm x 235 mm
SAFETY INSTRUCTIONS
• This heater must be used on an AC supply only and the voltage marked on the heater’s rating label must
correspond to the supply voltage.
• DO NOT switch the appliance on until it is properly installed as described in this manual.
• This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved. Children
shall not play with the appliance. Cleaning and user maintenance shall not be made by children without
supervision. Children of less than 3 years should be kept away unless continuously supervised.
• Children aged from 3 years and less than 8 years shall only switch on/off the appliance provided that it has
been placed or installed in its intended normal operating position and they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved. Children
aged from 3 years and less than 8 years shall not plug in, regulate and clean the appliance or perform user
maintenance.

16
CAUTION
Risk of burns! Some parts of this product can become very hot and cause burns. Particular attention has
to be given where children and vulnerable people are present.
• The heater must not be located immediately below a socket-outlet.
• DO NOT use this heater in the immediate surroundings of a bath, a shower or a swimming pool.
• WARNING: In order to avoid overheating, do not cover the heater.
• DO NOT use this heater with a programmer, timer, separate remote-control system or any other device that
switches the heater on automatically, since a fire risk exists if the heater is covered or positioned incorrectly.
• CAUTION: In order to avoid a hazard due to inadvertent resetting of the thermal cutout, this appliance must
not be supplied through an external switching device, such as a timer, or connected to a circuit that is regu-
larly switched on and off by the utility.
• WARNING: This heater is not equipped with a device to control the room temperature. Do not use this
heater in small rooms when they are occupied by persons not capable of leaving the room on their own,
unless constant supervision is provided.
• Keep furniture, curtains and other fabric material away from the appliance.
• DO NOT leave the appliance unattended during use.
• From time to time, check the cord for damage. Never use the appliance if the cord or any part of the appli-
ance shows signs of damage.
• DO NOT run the mains cable under carpets, rugs etc.
• DO NOT cover or obstruct the heater in any way. Overheating will result if it is accidentally covered.
• • Never immerse the product in water or any other liquids.
• DO NOT use the appliance outdoors.
• Before cleaning the appliance, ensure it is unplugged from the power and that it is completely cool.
• DO NOT clean the appliance with abrasive chemicals.
• Never use accessories that are not recommended or supplied by the manufacturer. It could cause danger to
the user or damage to the appliance.
• DO NOT insert or allow foreign objects to enter the inlet or outlet vents as this may result in electric shock,
fire or damage to the appliance.
• DO NOT install the fire using an extension cord.
• Unplug from the mains supply if the appliance is not to be used for long periods.
Important Hints on Installation
• It should be noted that the appliance creates warm convected air currents. These currents move heat from
the room surroundings to, and up the wall surfaces adjacent to the heater.
• Installing the heater next to these types of wall coverings or operating the heater where impurities in the air,
(such as tobacco smoke) exist, may slightly discolour wall finishing.
• If the appliance is to be secure on a dry lined or timber framed construction then the integrity and ability of
the wall to secure the appliance must be confirmed. It is important in these circumstances that any vapour
barrier and/or structural members of the house frame are not damaged.
• If you are unsure of the ability of the wall to secure the appliance and/or which type of wall fixing to use,
you should take professional advice and obtain the correct fixings. Alternatively, find a more suitable wall
location.
• Do not recess any part of the appliance into the wall, or run the supply cable under carpets.
• Do not site in a position where curtains or drapes could cover the appliance, or other soft materials could
cover e.g. below a coat rack.
• Do not site behind an opening door where mechanical impact/damage could occur.
• Do not site where the supply cable would become a trip hazard.
• Do not sit, stand or forcefully pull on the appliance. Do not obstruct, cover or force items into the openings.
• Do not use the heater to dry clothes. Do not site/use in an outdoor location(s).

17
INSTALLATION
Unpacking the Appliance
This appliance is heavy. Always seek assistance whilst unpacking and/or during installation. Please read
all the instructions before continuing to unpack or install appliance. Before star ting the installation of this
fireplace, please read the following:
• The installation should be carried out by two adults to avoid injury or damage . If for any reason it is consid-
ered too heavy, please obtain assistance.
• When lifting the electric suite, always keep your back straight. Bend your legs and not your back. Avoid twist-
ing at the waist. It is better to reposition your feet.
• Avoid upper body / top heavy bending. Always bend from the knees rather than the waist. Do not lean
forward or sideways while handling the heater.
• Always grip the heater with the palm of the hand. Do not use the tips of fingers for support.
• Always keep the heater as close to the body as possible. This will minimize the cantilever action.
• Use gloves to provide additional grip. Unpack the package and lift the product gently out of the box, put it
on a flat surface with the front panel facing forward.
Before Installation
IMPORTANT: The wall where the appliance is to be installed must be capable of long-term support of the total
load of the appliance. Measures should also be taken to ensure sufficient strength to withstand the force of
earthquakes, vibration and other external forces. Plasterboard alone is not considered to be a structural mate-
rial. It is not recommended to rely on plasterboard fixings alone to support the weight of the appliance.
Remove any protective film coatings from the finished/decorative surfaces of the appliance, if any. After hav-
ing selected the final position of the appliance taking into account the integrity of the wall the electric suite may
be secured to the wall. To ensure customer safety, be sure to design the installation so that the strength of both
the wall and any wall fixings used are sufficient. The appliance should not be installed until all wet plastering
and/or dry wall sanding and wall painting has been completed. Do not block the ventilation holes of the appli-
ance. The wall onto which the appliance is installed must be flat. Install only on a vertical surface. Avoid sloped
surfaces. Installation onto anything other than a vertical wall may result in fire, damage or injury.
If the appliance is to be mounted on the inner leaf of a conventional cavity
brick wall, or a solid wall, then the wall plugs and fixing screws provided may
be used. Depending on the condition of the wall it may be necessary to use
additional fixings. In this situation, any additional fixings and wall plugs should
be of the same size and type as the ones provided.
The wall where the appliance is to be installed must be capable of long-term support of the total load of the
appliance. Measures should also be taken to ensure sufficient strength to withstand the force of earthquakes,
vibration and other external forces. Plasterboard alone is not considered to be a structural material. It is not
recommended to rely on plasterboard fixings alone to support the weight of the appliance.
If the appliance is to be mounted on a dry lined wall or a timber framed construction wall then efforts should
be made to fix one position vertically, into one of the wooden studs, or supporting wooden members of the
wall using the fixing screws provided. If this is not achievable then the wall should be strengthened using ap-
propriate building materials.

18
Installation
Offer the appliance up to the wall in it’s desired
location. Draw a mark where you wish to connect
the strap in to the wall. Remove the appliance
from the position and drill 1x hole (5.5 mm diam-
eter, 40 mm deep).
Please note: Before drilling into walls, always
check that there are no hidden wires, pipes, etc.
Make sure that screws and wall plugs supplied are
suitable for supporting the unit in your surface.
Consult a qualified person if you are not sure
Inserting the wall plug into the wall: Gently hammer
the wall plug into position.
Installing the appliance to the wall: Using a screw
driver screw through the fixing strap and into the
wall plug you have just installed into the wall. Se-
curing the appliance into place.

19
CONTROL PANEL AND REMOTE CONTROL
1 On/Off 5 Child safety lock
2 Heater 6 Plus
3 Timer 7 Minus
4 Brightness
KEY FUNCTIONS
Power Button
This button will not only put the replace insert in a standby mode, but
also you can see the ame effect through the screen. This will turn off all
functions at once.
Heater
The replace contains a fan forced heater. The default setting temperature
is 72°F (22°C). The thermostat setting range is
50°-86°F or 10°-30°C. The thermostat is adjustable by 2°F or 1°C
increments. To change between °F and °C press and hold the Heater
button for 5 seconds.

20
Timer
Pressing the timer button repeatedly will cycle through the following timer
settings: 30 minutes, 1 hour, 2 hr, 3 hr, 4 hr, 5 hr,
6 hr, 7 hr, 8 hr and off. The replace will automatically turn off when the
timer reaches zero minutes.
Brightness
This button controls the brightness of the ame effect.
Child safety lock
The child safety lock is adjustable from remote control only. Holding the
child safety lock button for 5 seconds disables or enables all functions on
the control panel and remote control.
Plus
Function increase of any function button.
Minus
Function decrease of any function button.
DISPLAY SYMBOLS
Weekday
Heater
Timer on
Temperature/Time
Timer off
Timer Brightness
Celsius
Fahrenheit
Child safety lock
