Klarstein Studio Light & Fire 1 User manual

10032725 10032727
Elektrischer Kamin
Electric Fireplace
Cheminée électrique
Chimenea eléctrica
Camino Elettrico
Hinweis: Dieses Produkt ist nur für gut isolierte Räume
oder für den gelegentlichen Gebrauch geeignet.
Note: This product is only suitable for well insulated
spaces or occasional use.
Advertencia: Este producto está indicado únicamente
en lugares abrigados o para una utilización punctual.
Remarque : Ce produit ne peut être utilisé que dans des
locaux bien isolés ou de manière occasionnelle.
Nota: Questo prodotto è adatto solo per spazi ben
isolati o uso occasionale.

3
DE
Technische Daten 3
Sicherheitshinweise 4
Lieferumfang 6
Montage 7
Verwendung des Geräts 9
Abschaltsicherung 10
Reinigung und Pege 11
Fehlerbehebung 11
Hinweise zur Entsorgung 12
Technische Parameter 13
TECHNISCHE DATEN
Artikelnummer 10032725 10032727
Stromversorung 220-240 V~ 50 Hz
Leistung max. 2000 W
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen
Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir
keine Haftung. Scannen Sie den QR-Code, um Zugriff
auf die aktuellste Bedienungsanleitung und weitere
Informationen rund um das Produkt zu erhalten.
INHALT

4
DE
SICHERHEITSHINWEISE
Lesen Sie die Sicherheitshinweise sorgfältig durch und bewahren Sie sie zum
Nachschlagen auf.
• Überprüfen Sie vor dem Betrieb, ob die Spannung des Netzanschlusses mit der
Leistung des Gerätes übereinstimmt.
• Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen und hitzebeständigen
Oberäche verwendet wird. NICHT in Wasser oder andere Flüssigkeiten tauchen.
• Lassen Sie das Gerät während des Betriebs NICHT unbeaufsichtigt. Eine genaue
Beaufsichtigung ist erforderlich, wenn ein Gerät von oder in der Nähe von Kindern
benutzt wird.
• Seien Sie vorsichtig, wenn das Gerät in der Nähe von Haustieren verwendet wird.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden
Erfahrungen und Kenntnissen benutzt werden, wenn sie eine Einweisung in die
Benutzung des Geräts erhalten haben und die damit verbundenen Gefahren
verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Die Reinigung und Wartung sollte nicht von Kindern ohne Aufsicht durchgeführt
werden. Bei Nichtgebrauch oder vor der Reinigung den Stecker aus der Steckdose
ziehen.
• Wenn das Netzkabel oder das Gerät beschädigt ist, stellen Sie die
Verwendung des Geräts sofort ein und lassen Sie sich vom Hersteller, seinem
Kundendienstmitarbeiter oder einer ähnlich qualizierten Person beraten.
• Lassen Sie das Kabel NICHT über den Rand eines Tisches oder einer Theke hängen
oder lassen Sie es mit heißen Oberächen in Kontakt kommen.
• Die Verwendung anderer als der mitgelieferten Zubehörteile wird nicht empfohlen.
Ziehen Sie den Stecker NICHT am Kabel heraus, da dies den Stecker und/oder
das Kabel beschädigen kann.
• Verwenden Sie dieses Produkt NICHT für einen anderen als den vorgesehenen
Zweck. Dieses Gerät ist nur für den Hausgebrauch bestimmt.
• Tragen Sie das Gerät NICHT am Netzkabel.
• Verwenden Sie KEIN Verlängerungskabel mit diesem Gerät.
• Verwenden Sie das Gerät NICHT im Freien.
• Diese Heizung ist nicht mit einer Vorrichtung zur Regelung der Raumtemperatur
ausgestattet. Verwenden Sie diese Heizung NICHT in kleinen Räumen, wenn sie
von Personen besetzt ist, die nicht in der Lage sind, den Raum alleine zu verlassen,
es sei denn, es ist eine ständige Überwachung vorgesehen.
• Achten Sie immer darauf, dass das Heizgerät auf einer festen, ebenen Fläche
steht. Achten Sie darauf, dass das Heizgerät nicht in der Nähe von Vorhängen,
Möbeln oder anderen brennbaren Materialien aufgestellt wird, da dies zu einer
Brandgefahr führen kann.
• Niemals auf dem Feuer sitzen oder stehen.
• Niemals den Stecker und den harten Draht in einen fest verschmolzenen Sporn
schneiden.
• Das Heizgerät darf sich nicht unmittelbar unter einer Netzsteckdose benden.
• Decken Sie das Heizgerät NICHT ab, da dies zu einer Brandgefahr führen kann.

5
DE
Keine der Öffnungen des Heizgerätes versperren.
Führen Sie KEINE Gegenstände durch die Öffnungen des Heizgerätes.
Überprüfen Sie das Heizgerät von Zeit zu Zeit auf angesammelten Staub.
Verwenden Sie das Heizgerät NICHT in Bereichen, in denen brennbare
Flüssigkeiten gelagert werden oder in denen brennbare Dämpfe vorhanden sein
können.
• Decken Sie das Kabel NICHT unter dem Teppichboden ab. NICHT mit
Wurfteppichen, Läufern oder ähnlichem abdecken. Verlegen Sie das Kabel weg
von den Verkehrsächen und an den Stellen, an denen es stolpern könnte.
• Dieses Gerät hat heiße und lichtbogen- oder funkenbildende Teile im Inneren.
Verwenden Sie es NICHT in Bereichen, in denen Benzin, Farbe oder brennbare
Flüssigkeiten verwendet oder gelagert werden
• Dieser Kamin sollte nicht als Trockengestell für Kleidung verwendet werden.
Hängen Sie KEINE Strümpfe oder andere Dekorationen an oder in der Nähe
dieses Produkts auf.
• Betreiben Sie das Heizgerät NICHT an einem Timer oder lassen Sie es über Nacht
eingeschaltet.
• Bei Nichtgebrauch ziehen Sie bitte den Netzstecker aus der Steckdose.
• Halten Sie das Netzkabel vom heißen Körper des Heizgerätes fern und achten Sie
darauf, dass es nicht zwischen der Steckdose und dem Heizgerät festgezogen wird.
Ziehen Sie immer den Stecker aus der Steckdose und lassen Sie das Gerät
abkühlen, bevor Sie es von einem Ort zum anderen bringen.
• WARNING! Dieses Produkt muss korrekt installiert werden, andernfalls kann es
zu Schäden an Ihrem Produkt und/oder Ihrer Umgebung kommen. Versuchen Sie
NICHT, Teile des Heizgerätes zu demontieren oder zu reparieren.
• Dies sollte nur von einem qualizierten Servicetechniker durchgeführt werden.
In dem unwahrscheinlichen Fall, dass das Gerät einen Fehler entwickelt, hören Sie
sofort damit auf und lassen Sie sich vom Customer Support Team beraten.

6
DE

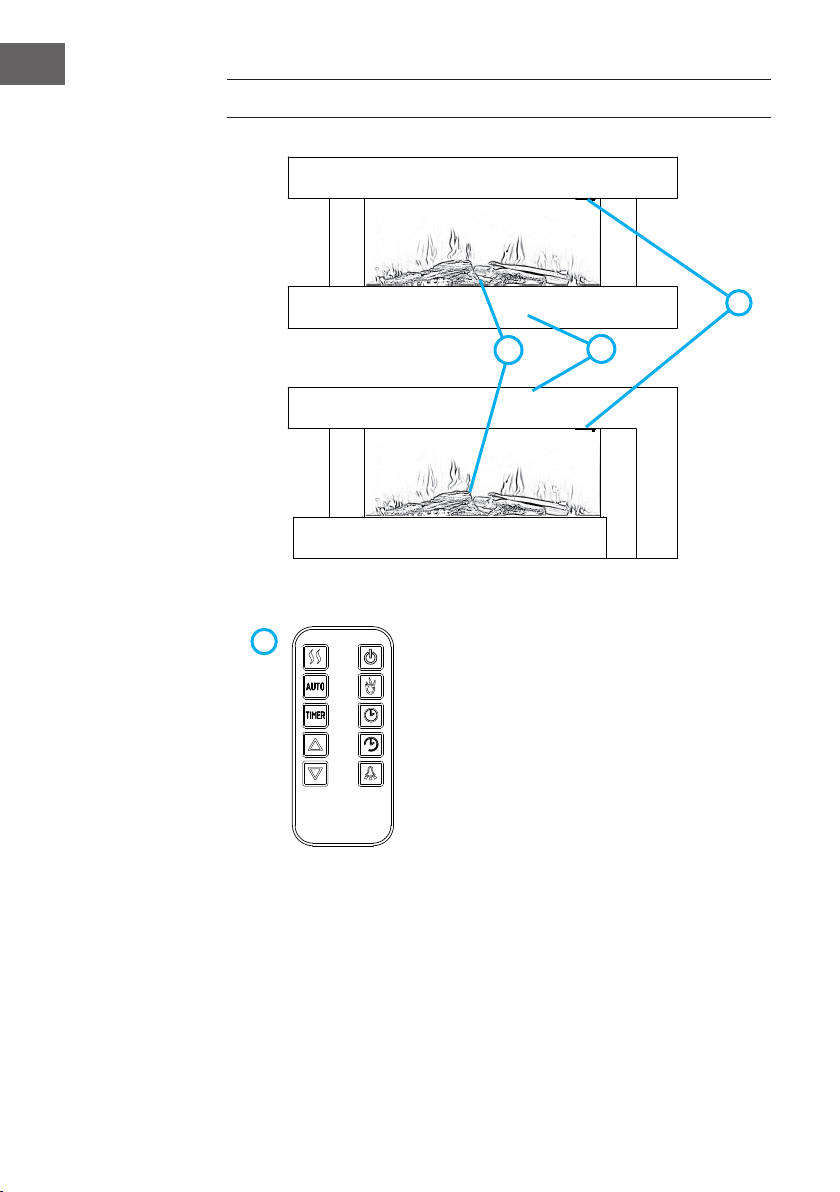

LIEFERUMFANG
1
4
2
3
1 Heizmodul
2 Rahmen
3 Holzscheitset
4 Fernbedienung

7
DE
MONTAGE
Warnung: Gefahr eines Stromschlag und anderer Verletzungen
Setzen Sie das Gerät nur so zusammen, wie es in der
Bedienungsanleitung beschrieben wurde.
Benötigte Werkzeuge:
• Pilotbohrer (2 mm)
• Bohrer (8 mm
• u. U. Steinbohrer)
• Kreuzschlitzdreher
• Bohrmaschine
Montagehinweise
Bevor Sie mit der Montage beginnen, beachten Sie folgende Punkte:
• Zur Montage werden 2 Personen benötigt.
• Halten Sie beim Heben Ihren Rücken gerade.
• Vermeiden Sie es, die Hüfte zu drehen. Setzen Sie besser die Füße neu auf.
• Vermeiden Sie starke Beugungen Ihres Oberkörpers. Gehen Sie stets in die Knie
statt die Hüfte zu beugen. Lehen Sie sich nicht vor oder zur Seite, während Sie den
Kamin tragen.
• Greifen Sie stets mit der Handäche. Benutzen Sie zum Halten nicht die
Fingerkuppen.
• Halten Sie den Kamin so nah am Körper wie möglich, um unnötige und
überproportionale Belastungen des Körpers zu vermeiden.
• Verwenden Sie Handschuhe, um zusätzlichen Halt zu bekommen.
• Fragen Sie nach Hilfe, falls benötigt.
Den Inhalt auspacken
Das Gerät wird in einem einzigen Karton geliefert. Beachten Sie bei der vorsichtigen
Herausnahme des Geräts folgende Hinweise:
• Achten Sie darauf, dass das Gerät sich in der richtigen Lage bendet, so wie es auf
den Karton aufgedruckt ist.
• Entfernen Sie die Bänder Manschetten.
• Heben Sie den Kamin vorsichtig aus dem Karton.
• Entfernen Sie den Transportschutz und die Folien vom Kamin.

8
DE
Zusammenbau

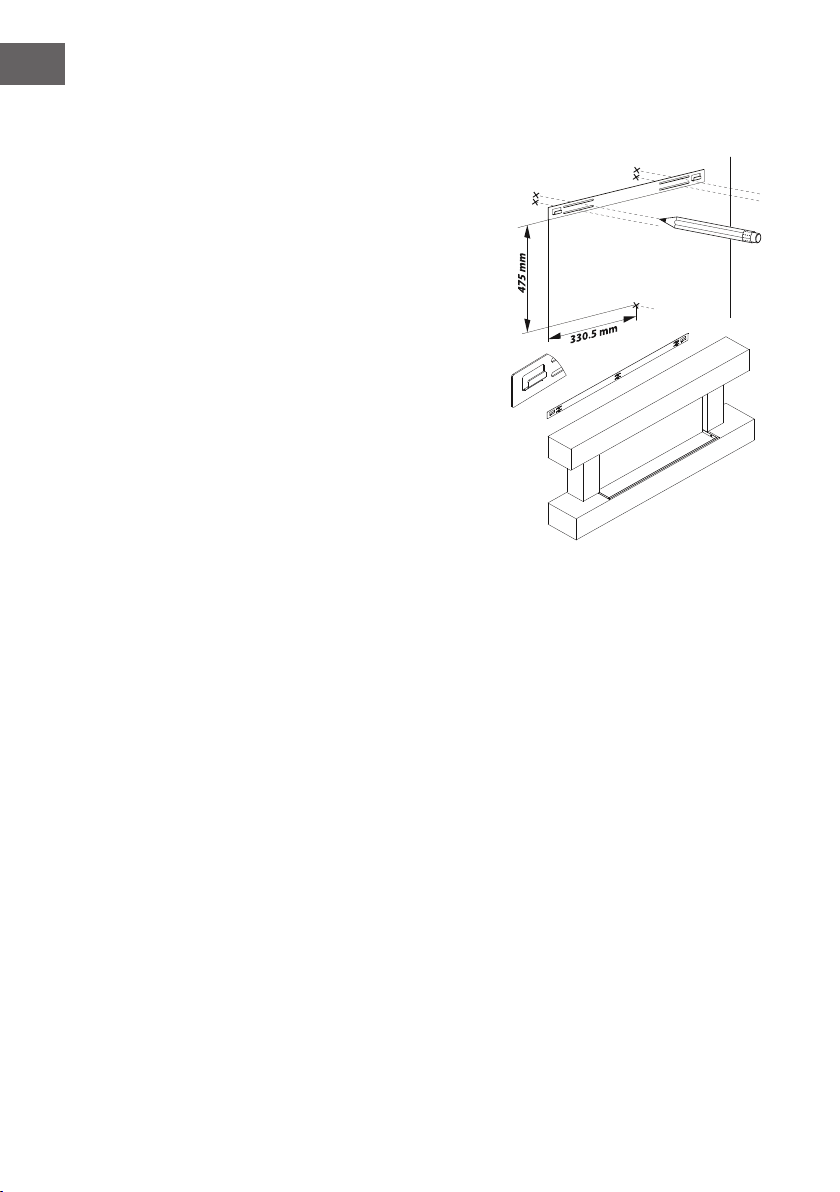

1. Der Kamin ist so konstruiert, dass er
ständig an der Wand befestigt ist. Die
Höhe beträgt 30 cm. Die Wandhalterung
muss waagerecht befestigt werden und
das Kabel zur rechten unteren Basis
geführt werden. Um einen idealen Blick
auf Brennstoffdekoration zu bekommen,
empelt sich eine Höhe von 60 cm vom
Boden zur Unterseite des Kamins.
2. Verwenden Sie eine
Wandhalterung als Schablone zum
Anzeichnen der 5 Bohrungen an
der Wand. Gewährleisten Sie, dass die
Bohrungen sich in einer waagerechten
Linie benden.
3. Legen Sie die Wandhalterung beiseite
und bohren Sie die Löcher mit einer Tiefe
von 35 mm. Verwenden einen 2-mm-
Pilotbohrer und einen 8-mm-Bohrer.
4. Reinigen Sie die Bohrlöcher von Staub
und Schutt. Führen Sie in jede Bohrung
einen Dübel ein. Achten Sie drauf, dass jede Kante eines Lochs bündig mit der
Oberäche ist.
5. Die Wandhalterung anhalten und mit den Schrauben festschrauben.
6. Heben Sie das vorsichtig an. Achten Sie darauf, dass die obere Leiste auf der
Rückeseite des Kamins in die Wandhalterung einfasst. Lassen Sie den Kamin nicht
los, bevor Sie nicht sicher sind, dass er an der Wand hält.
7. Lassen Sie den Kamin sanft zur Wand hin los. Zeichnen Sie die untere
Wandhalterung mit den beiden Bohrungen an und nehmen den Kamin ab.
8. Bohren Sie die Löcher in die Wand. Setzen Sie die Dübel.
9. Setzen Sie den Kamin wieder an die Wand und befestigen Sie die untere
Wandhalterung mit den beiliegenden Schrauben, um den Kamin endgültig
anzubringen.
10. Entfernen Sie die Frontplatte. Nehmen Sie die Dekorscheite auf der Tüte und
platzieren Sie sie entlang der Beleuchtung in der gewünschten Position.
11 . Setzen Sie die Frontplatte wieder auf.
Nützlicher Hinweis vor der Wahl des Montageorts
Das Gerät kann entweder über die Tasetn auf der linken Seite bedient werden oder über
die mitgelieferte Fernbedienung.

9
DE
VERWENDUNG DES GERÄTS
Bedienung per Hand
Zum Einschalten des Kamins den Ein/Aus-Schalter in die Position "I" schalten. Die
Steuerung erfolgt über die Tasten links am Kamin unter der Abdeckung.
Das Gerät gibt einen Piepton von sich und zeigt damit an, dass es einschaltet wurde.
• Gerät einschalten: Drücken Sie den Ein/Aus-Schalter
• Flammeneffekt aktivieren: Flammentaste drücken. Die Leuchte dafür leuchtet auf.
Der Flammeneffekt funktioniert auch ohne Heizbetrieb.
1x drücken: niedrige Helligkeit
2x oder 3x drücken: Helligkeit steigern
4x drücken: Flammeneffekt wieder deaktivieren
• Der Heizlüfter hat zwei Heizstufen:
Taste 1: 1000 W:
Taste 2: 2000 W
Zum Abschalten die Funktionstaste erneut drücken. Den Ein/Aus-Schalter auf OFF
stellen.

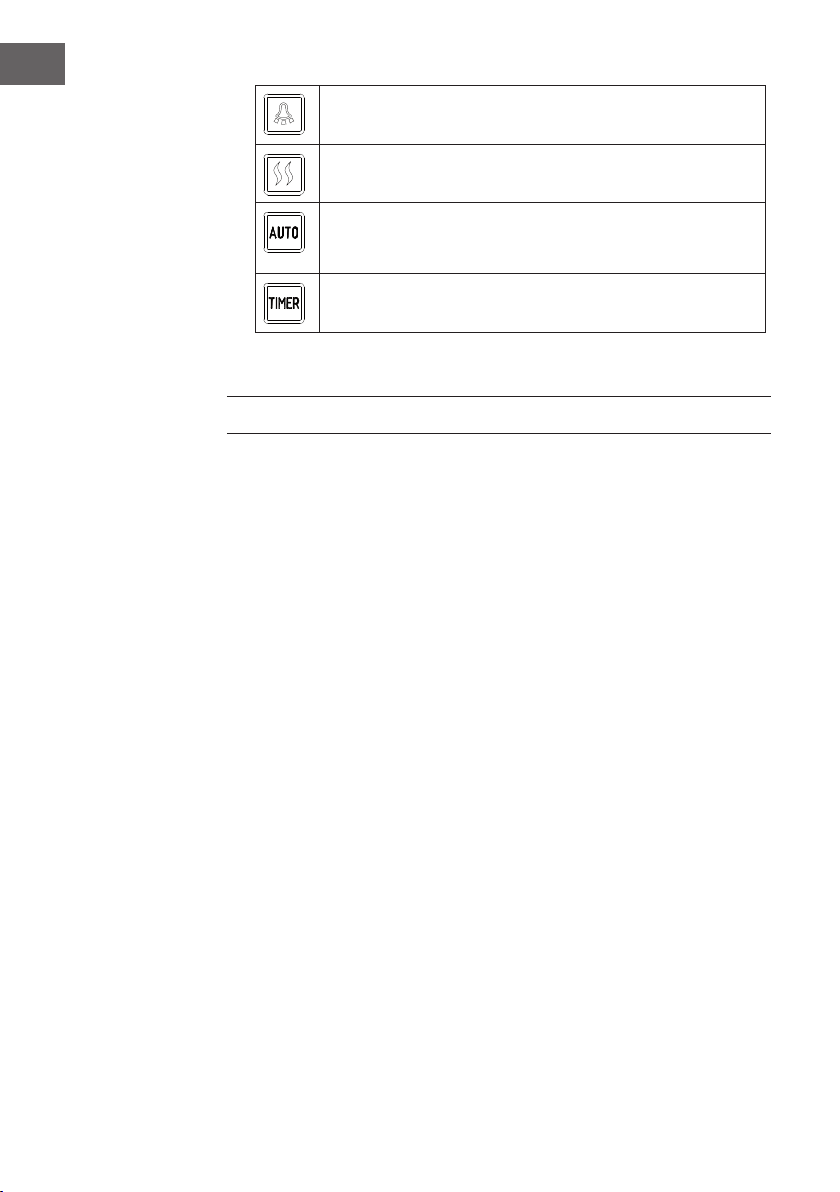

Fernbedienung
Einschalten des Geräts und der Flammeneffekte. Erneut drücken, um
die Flammeneffekte und das Gerät auszuschalten.
Durch die drei Flammeneffekteinstellungen rotieren.
Zeiteinstellung: Ohne vorige Einstellungen startet der Timer mit 00:00.
Woche: Mit der Taste die Woche wählen. Mit bestätigen.
Mit den Tasten die Stunde wählen.
Stunde: Mit die Stundenwahl bestätigen.
Minute: Mit den Tasten die Minute wählen.
Mit die Zeiteinstellung bestätigen.
Timereinstellung: Sie können zwei Timer und Temperaturen einstellen.
Einschaltzeit einstellen:
Drücken Sie , um in die Einstellungen für den ersten Timer zu
gelangen. Mit den Tasten die Stunde wählen. Mit die
Stundenwahl bestätigen.
Minute: Mit den Tasten die Minute wählen.
Mit die Minuten bestätigen.
Abschaltzeit einstellen: Gehen Sie vor wie bei der Einschaltzeit oben.
Mit die Temperatur einstellen. Mit die Temperatur
bestätigen.
Zweiter Timer: Gehen Sie wie bei der ersten Timer-Einstellung vor.

10
DE
Reduzieren der Lichthelligkeit. Erneut drücken ,um das Licht
abschalten.
1x drücken →1000 W
2x drücken →2000 W
Fenster-offen-Modus ein- ausschalten.
Bei aktivem Fenster-offen-Modus schaltet der Heizmodus sich ab,
wenn die Temperatur im 30 Minuten um 5 °C sinkt.
Timer ein- und ausschalten.
ABSCHALTSICHERUNG
Dieses Gerät verfügt über eine Sicherheitsabschaltung, die ausgelöst wird, wenn
das Gerät überhitzt (z. b. aufgrund von abgedeckten Lüftungsöffnungen). Aus
Sicherheitsgründen wird der Kamin nicht automatisch zurückgesetzt.
Um das Gerät zurückzusetzen, trennen Sie das Gerät mind. 15 Minuten von der
Stromversorgung. Schließen Sie das Gerät dann wieder an die Stromversorgung an und
schalten das Gerät ein.
Öffnen Sie das Gehäuse nicht. Im Inneren gibt es keine zu wartenden Teile.

11
DE
REINIGUNG UND PFLEGE
Warnung: Stromschlaggefahr
Ziehen Sie vor der Reinigung den Netzstecker.
Lassen Sie kein Wasser oder andere Flüssigkeiten ins Innere laufen.
Vorsicht: Verbrennungsgefahr
Lassen Sie das Gerät vollständig abkühlen, bevor Sie es berühren oder
reinigen.
Reinigung des Elektrokamins
Um angesammelten Staub von der Abdeckun zu entfernen, fahren Sie leicht mit der
Fugendüse eines Staubsaugers darüber.
• Verwenden Sie keine starken Reinigungsmittel oder chemischen Lösungsmittel, da
sie die Oberäche der Kunststoffteile beschädigen.
FEHLERBEHEBUNG
Abschaltsicherung
Um das Gerät vor eventuellen Schäden zu schützen, die durch die Abdeckung
der Lüftungsöffnungen entstehen, ist dieses Gerät mit einer automatischen
Überhitzungsabschaltung versehen. Wenn Sie aktiviert wird, ist das Gerät außer Betrieb
gesetzt. Falls dies eintritt, kann das Geät mit folgenden Schritte wieder in Betrieb gesetzt
werden:
1. Schalten Sie das Gerät mit dem Ein/Aus-Schalter aus.
2. Ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät 15 Minuten
von der Stromversorgung getrennt.
3. Gewährleisten Sie, dass die Luftöffnungen nicht abgedeckt werden.
4. Stecken Sie den Netzstecker wieder ein.
5. Schalten Sie das Gerät wieder ein.
6. Wenn es nicht funktioniert, überprüfen Sie die Sicherung und den Netzstecker.
Fehler Fehlerbehebung
Keine Funktion / kein Ventilator Überprüfen, ob die Abschaltsi-
cherung ausgelöst wurde.
Kein Licht Überprüfen, ob die LED-Lampe defekt ist.
Ggf. ersetzen.

12
DE
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2009/125/EG (ErP)
2011/65/EU (RoHS)
2014/30/EU (EMV)
2014/35/EU (LVD)
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf
Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/
EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen Regelungen zur
getrennten Sammlung elektrischer und elektronischer Gerätschaften.
Richten Sie sich nach den örtlichen Regelungen und entsorgen
Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die Gesundheit Ihrer
Mitmenschen vor möglichen negativen Konsequenzen geschützt.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen Hausmüll
entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen
Bestimmungen zur gesonderten Entsorgung von Batterien. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen
HINWEISE ZUR ENTSORGUNG

13
DE
TECHNISCHE PARAMETER
Modellkennzahl(en) 10032725 10032727
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:
Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom 2,0 kW Manuelle Regelung der Wärmezufuhr
mit integriertem Thermostat
nein
Mindestwärmeleistung
(Richtwert)
Pmin 1,0 kW Manuelle Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/
oder Außentemperatur
nein
Maximale kontinuierliche
Wärmeleistung
Pmax,c 2,0 kW Elektronische Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/
oder Außentemperatur
nein
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung
(Ventilator-Motor)
elmax 0,027 kW Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung
(Ventilator-Motor)
elmin 0,027 kW Einstuge Wärmeleistung, keine
Raumtemperaturkontrolle
nein
Im Bereitschaftszustand elSB 0kW Zwei oder mehr manuell einstellbare
Stufen, keine Raumtemperaturkontrolle
nein
Raumtemperaturkontrolle mit
mechanischem Thermostat
nein
Mit elektronischer Raumtemperaturkontrolle ein
Mit elektronischer Raumtemperaturkontrolle
und Tageszeitregelung
nein
Mit elektronischer Raumtemperaturkontrolle
und Wochentagsregelung
ja
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkenn.a. nein
Raumtemperaturkontrolle mit
Erkenn.a. offener Fenster
ja
Mit Fernbedien.a.soption nein
Mit adaptiver Regelung des Heizbeginns nein
Mit Betriebszeitbegrenzung ja
Mit Schwarzkugelsensor nein
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

15
EN
Technical Data 15
Safety Instructions 16
Device Description 18
Installation 19
Operation 21
Cleaning and Care 22
Safety Cut-out 22
Troubleshooting 23
Disposal Considerations 24
Technical Parameters 25
TECHNICAL DATA
Item number 10032725 10032727
Power supply 220-240 V~ 50 Hz
Power max. 2000 W
Dear Customer,
Congratulations on purchasing this equipment. Please
read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring
the items and cautions mentioned in the instruction
manual are not covered by our warranty and any
liability. Scan the QR code to get access to the latest
user manual and other information about the product.
CONTENTS

16
EN
SAFETY INSTRUCTIONS
When using any electrical appliance, basic safety precautions should always be
followed including the following.
• Check that the voltage of the main circuit corresponds with the rating of the
appliance before operating.
• Please ensure that the appliance is used on a stable, level, and heat resistant
surface.
• DO NOT immerse cords, plugs or any part of the appliance in water or any other
liquid.
• DO NOT leave the appliance unattended while it is operating.
• Close supervision is necessary when any appliance is used by or near children.
• Take care when any appliance is used near pets.
• This appliance can be used
by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge
if they have been given supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved.
• Children should not play with the appliance.
• Cleaning and user maintenance should not be undertaken by children without
supervision.
• Switch off at the wall socket then remove the plug from
the socket when not in use or before cleaning.
• If the supply cord or appliance is damaged, stop using the appliance immediately
and seek advice from the manufacturer, its service agent or a similarly qualied
person.
• DO NOT let the cord hang over the edge of a table or counter or let it come into
contact with any hot surfaces.
• The use of accessory attachments other than those supplied is not recommended.
• DO NOT pull the plug out by the cord as this may damage the plug and/or the
cable.
• DO NOT use this product for anything other than its intended use.
• This appliance is for household use only.
• DO NOT carry the appliance by the power cord.
• DO NOT use any extension cord with this appliance.
• DO NOT use the appliance outdoors.
• This heater is not equipped with a device to control the room temperature. DO NOT
use this heater in small rooms when they are occupied by persons not capable of
leaving the room on their own, unless constant supervision is provided.
• Always ensure that the heater is placed on a rm level surface.
• Ensure that the heater is not positioned close to curtains, furniture or any
combustible materials as this could create a re hazard.
• Never sit or stand on the re.
• Never cut off the plug and hard wire into a xed fused spur.
• The heater must not be located immediately below a mains socket outlet.
• DO NOT cover the heater as this may lead to a re risk.
• DO NOT obstruct any of the openings of the heater.

17
EN
• DO NOT insert any object through any openings on the heater.
• Check the heater from time to time for accumulated dust.
• DO NOT use the heater in areas where ammable liquids are stored or where
ammable fumes may be present.
• DO NOT cover the cord under the carpeting. DO NOT cover with throw rugs,
runners or the like. Arrange the cord away from trafc areas and where it could be
tripped over.
• This appliance has hot and arcing or sparking parts inside.
• DO NOT use it in areas where gasoline, paint or ammable liquids are used or
stored.
• This replace should not be used as a drying rack for clothing. DO NOT hang
• Christmas stockings or other decorations on or near this product.
• DO NOT operate the heater on a timer, or leave on overnight.
• When not being used, please unplug the heater from the mains socket.
• Keep the mains lead away from the hot body of the heater and ensure that it is not
pulled tight between the socket and the heater.
• Always unplug the heater and allow it to cool before moving it from one location to
another.
• WARNING! This product must be installed correctly, failure to do so may cause
damage to your product and/or your surroundings.
• DO NOT attempt to dismantle or repair any part of the heater.
• This should only be done by a qualied service agent.
• In the unlikely event the appliance develops a fault, stop using it immediately and
seek advice from the Customer Support Team.

18
EN
DEVICE DESCRIPTION
1
4
2
3
1 Heater
2 Surround
3 Log set
4 Remote control

19
EN
INSTALLATION
Warning: Danger of electric shock and other injuries
This product must be be installed as depicted in this instruction
manual.
Tools needed:
• 2mm pilot drill bit
• 8mm drill bit (the 8mm drill bit
• You may need to be a masonry bit
• Philips screw driver
• Power drill
Installation notes
Before continuing any further with the installation of this re please read the following:
• Two people should be sufcient to lift the re.
• When lifting always keep your back straight. Bend your legs and not your
• back.
• Avoid twisting at the waist. It is better to reposition your feet.
• Avoid upper body / top heavy bending.
• Always bend from the knees rather than the waist. Do not lean forward or sideways
whilst handling the re.
• Always grip with the palm of your hand.
• Do not use the tips of ngers for support.
• Always keep the product as close to the body as possible to prevent unnecessary
and undue strain on the body.
• Use gloves to provide additional grip.
• Always use assistance if required.
Unpacking the product
The unit is supplied in a single package carton. Carefully unpack the product using the
following procedure:
• Ensure that the product is in the correct position with the carton wording legible.
• Remove the straps and sleeve.
• Carefully lift the replace out of the box.
• Remove the protective packaging and bag from the suite.
• Locate the xing pack and put aside.
• Carefully remove the protective lm covering the re.

20
EN
Installation
1. The re is designed to be permanently
xed to a wall at a minimum height of
300 mm. The wall bracket must be tted
horizontally and the cable routed to the
bottom right of the re. A height of 600
mm from the oor to the bottom of the wall
re is recommended for optimum viewing
of the fuel bed.
2. Use the bracket as a table template and
mark ve drill positions on the wall. Ensure
that these holes are all level.
3. Put the bracket aside and drill holes with a
depth of 35mm using a 2mm pilot drill bit
& 8mm drill bit.
4. Clean the holes from dust and debris and
insert one plug in each hole. Make sure
the edge of each hole is ush with the
surface.
5. Hold the bracket in position and x it in
place with screws.
6. Carefully lift the appliance up, ensuring that the top rear ledge of wall re engages
with the wall bracket and is sitting centrally. This process should be carried out by
two people to avoid injury or damage to property or the appliance.
7. Do not let go of the appliance until you are sure it is safely attached to the bracket.
Gently bring the wall re down against the wall. Mark the lower xing brackets two
xing hole positions on the wall, then remove the wall re.
8. Drill the wall and insert the wall plugs.
9. Ret the wall re to the wall and fasten the bottom xing bracket to the wall using
the screws provided to permanently x the wall re in place.
10. Remove the front panel and unpack the logs from the bag and place them along the
light unit in the desired position.
11 . Put the front panel back in place.
Helpful advice before tting
The appliance can be operated either by the switches located on the left hand side of
the re under its canopy or by the supplied remote control.
