Klarstein SAINT HELENS STUDIO LOFT 2 User manual

SAINT HELENS
STUDIO LOFT 2
Elektrischer Kamin
Fireplace Heater
Cheminée électrique
Camino elettrico
Chimenea eléctrica
Hinweis: Dieses Produkt ist nur für gut isolierte Räume
oder für den gelegentlichen Gebrauch geeignet.
Note: This product is only suitable for well insulated
spaces or occasional use.
Advertencia: Este producto está indicado únicamente en
lugares abrigados o para una utilización punctual.
Remarque : Ce produit ne peut être utilisé que dans
des locaux bien isolés ou de manière occasionnelle.
Nota: Questo prodotto è adatto solo per spazi
ben isolati o uso occasionale.
www.klarstein.com
10038007 10038615 10038616 10038617
10038618

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Produktdatenblatt4
Sicherheitshinweise5
Geräteübersicht6
Displayanzeigen7
Inbetriebnahme und Bedienung8
Einzelteile-Übersicht (10038007)12
Zusammenbau (10038007)13
Einzelteile-Übersicht (10038615 &10038616)14
vor dem Zusammenbau (10038615 &10038616)16
Zusammenbau (10038615 &10038616)17
Einzelteile-Übersicht (10038617 & 10038618)22
Vor dem Zusammenbau (10038617 & 10038618)24
Zusammenbau (10038617 & 10038618)25
Fehlerbehebung31
Spezielle Entsorgungshinweise für Verbraucher in Deutschland34
Hinweise zur Entsorgung36
Hersteller & Importeur (UK)36
TECHNISCHE DATEN
Artikelnummer 10038007, 10038615, 10038616,
10038617, 10038618
Stromversorgung 220-240 V ~ 50 Hz
Leistung 1700 - 1900 W
English 37
Español 69
Français 101
Italiano 133

4
DE
PRODUKTDATENBLATT
Modellkennung(en) 10038007, 10038615, 10038616, 10038617, 10038618
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:
Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom 1,902 kW Manuelle Regelung der Wärmezufuhr mit
integriertem Thermostat
k.A.
Mindestwärmeleistung
(Richtwert)
Pmin 1,778 kW Manuelle Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
k.A.
Maximale kontinuierliche
Wärmeleistung
Pmax,c 1,902 kW Elektronische Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
k.A.
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung elmax k.A. kW Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung elmin k.A. kW Einstuge Wärmeleistung, keine
Raumtemperaturkontrolle
nein
Im Bereitschaftszustand elSB 0,37 W Zwei oder mehr manuell einstellbare Stufen,
keine Raumtemperaturkontrolle
nein
Raumtemperaturkontrolle mit mechanischem
Thermostat
nein
Mit elektronischer Raumtemperaturkontrolle nein
Mit elektronischer Raumtemperaturkontrolle und
Tageszeitregelung
nein
Mit elektronischer Raumtemperaturkontrolle und
Wochentagsregelung
ja
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkennung nein
Raumtemperaturkontrolle mit Erkennung offener
Fenster
ja
Mit Fernbedienungsoption nein
Mit adaptiver Regelung des Heizbeginns nein
Mit Betriebszeitbegrenzung nein
Mit Schwarzkugelsensor nein
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

5
DE
SICHERHEITSHINWEISE
• Prüfen Sie vor der Benutzung die Angabe zur Spannung auf dem Typenschild und
schließen Sie das Gerät nur an Steckdosen an, die der Nennspannung des Geräts
entsprechen.
• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,
Vorhängen oder Ähnlichem.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das
Gerät nur unter Aufsicht bedienen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner
Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße
Ober ächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose
oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder
Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Ober ächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das
Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
VORSICHT
Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.
Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran
verbrennen.

6
DE
GERÄTEÜBERSICHT

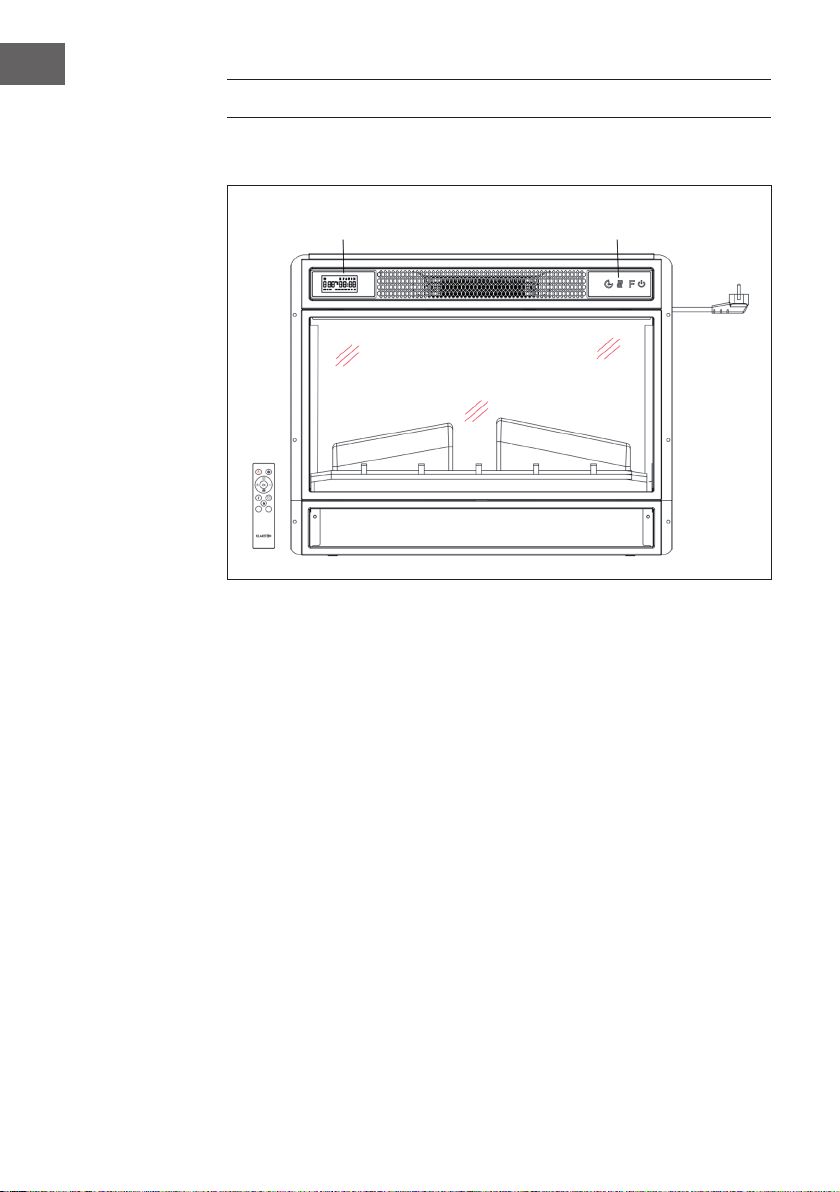

Vorderansicht
Hinweis:
• Das Gerät kann sowohl mit der im Lieferumfang enthaltenen Fernbedienung als
auch mit dem Bedienfeld, welches sich auf der rechten oberen Seite des Gerät
bendet, verwendet werden.
• Das Gerät verfügt über einen Netzschalter, über welchen die Stromzufuhr reguliert
wird. Der Netzschalter muss sich in der Position „On“ (an) benden, damit das
Gerät verwendet werden kann.
• Wenn Sie das Gerät zum ersten Mal einschalten muss sofort die Zeit eingestellt
werden. Andernfalls wird die Zeit lediglich als „00:00“ angezeigt und der
wöchentliche Timer ist nicht verfügbar.
Display Bedienfeld

7
DE
Rückansicht

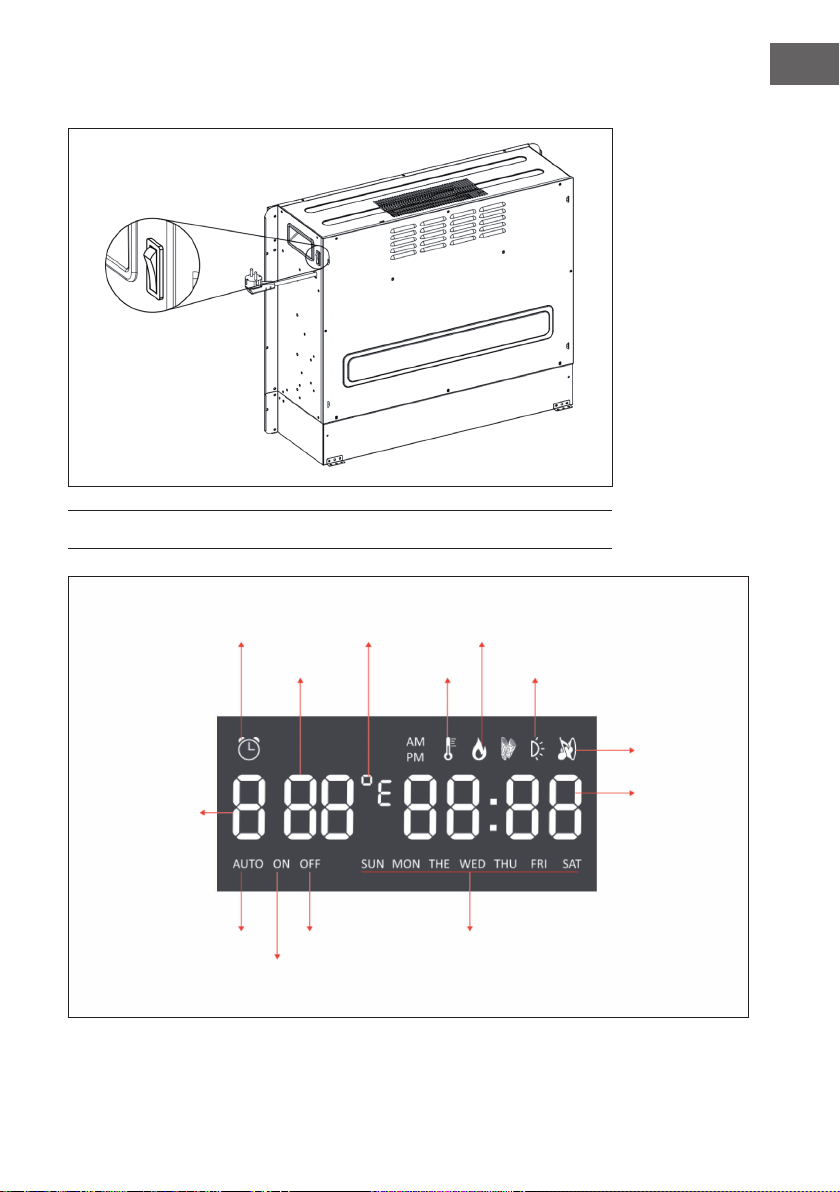

DISPLAYANZEIGEN
Hauptschalter
Timeranzeige
Temperatur
Timer-Startzeit
WochentagTimer-EndzeitAuto-Modus
Hintergrundeleuchtung
Holz-Knistern
Zeit
Timermodus
Heizanzeige
F°/ C° Flammenanzeige

8
DE
Hinweis: Wenn Sie den Kamin einschalten, leuchtet die Zeit auf. Nach 60 Sekunden
geht der Kamin automatisch aus. Sie können ihn mit einer beliebigen Taste wieder
einschalten. Die Hintergrundbeleuchtung und die Funktion „Holz-Knistern“ sind bei
diesem Modell nicht verfügbar.
INBETRIEBNAHME UND BEDIENUNG
Manuelle Bedienung
Drücken Sie diese Taste, um das Gerät ein-/ auszuschalten oder halten Sie
diese Taste 10 Sekunden gedrückt, um die Kindersicherung zu aktivieren/
deaktivieren. Sobald die Kindersicherung aktiviert wurde, wird die
Heizfunktion abgeschaltet aber die Flamme bleibt an.
Drücken Sie diese Taste mehrfach, um „L1“, „L2“, „L3“, „L4“ oder „OFF“
(aus) auszuwählen (4 Helligkeitsstufen, die ausgewählt werden können).
Drücken Sie diese Taste mehrfach, um die folgenden Funktionen einzustellen:
Raumtemperatur zwischen 17 °C und 27 °C (62 °F – 82 °F) > Heizung
kontinuierlich AN > Heizung AUS. Nach der Einstellung blinkt die von Ihnen
eingestellte Temperatur 5 Mal auf dem Bildschirm auf und wird anschließend
gespeichert. Halten Sie die Taste 5 Sekunden lang gedrückt, um zwischen
Fahrenheit und Celsius zu wechseln.
Drücken Sie diese Taste mehrfach, um die Betriebszeit des Geräts einzustellen.
Sie können die Betriebszeit auf 1 > 2 > 3 > 4 > 5 > 6 > 7 > 8 > 9 > OFF >1 (…)
festlegen. Es ist nicht möglich den wöchentlichen Timer manuell zu bedienen.
Wenn der wöchentliche Timer aktiviert wurde, ist der normale Timer nicht
verfügbar.
Timer Heizfunktion Flamme Ein/Aus

9
DE
Verwendung der Fernbedienung
Stellen Sie vor der Verwendung der Fernbedienung sicher, dass der Netzstecker des
Geräts eingesteckt ist und dass sich der Netzschalter in der Position „ON“ bendet.
Hinweis: Stellen Sie bei der Verwendung der Fernbedienung sicher, dass Sie die
Fernbedienung auf den Bildschirm des Geräts ausrichten, wenn Sie eine der Tasten
drücken. Ein Piepton ertönt. Bei der Signalübertragung vom Transmitter zum Receiver
kann es eine leichte Verzögerung geben. Drücken Sie die jeweilige Taste während
der Bedienung innerhalb von 2 Sekunden nicht mehr als einmal.
Funktion Beschreibung
Ein-/Ausschalten Drücken Sie diese Taste, um das Gerät ein-/
auszuschalten. Drücken Sie diese Taste einmal, um
das Gerät und die Flammeneffekte einzuschalten.
Wenn Sie diese Taste erneut drücken, werden das
Gerät und die Flammeneffekte ausgeschaltet und
das Gerät bendet sich im Standbymodus.
Halten Sie die Taste 10 Sekunden lang gedrückt,
um die Kindersicherung zu aktivieren/deaktivieren.
Sobald die Kindersicherung aktiv ist, geht die
Heizung aus aber der Flammeneffekt bleibt an.
Flamme Es können vier Helligkeitsstufen ausgewählt werden
(L1-L4).
Timer Drücken Sie die Timertaste, um eine der folgenden
Timereinstellungen auszuwählen: 1 > 2 > 3 > 4 > 5
> 6 > 7 > 8 > 9 > OFF > 1
Heizfunktion Drücken Sie diese Taste mehrfach, um die folgenden
Funktionen einzustellen: Raumtemperatur zwischen
17 °C und 27 °C (62 °F – 82 °F) > Heizung
kontinuierlich AN > Heizung AUS.
Halten Sie die Taste 10 Sekunden lang gedrückt,
um die Kindersicherung zu aktivieren/deaktivieren.
Sobald die Kindersicherung aktiv ist, geht die
Heizung aus aber der Flammeneffekt bleibt an.
Halten Sie die Taste 5 Sekunden lang gedrückt, um
zwischen Fahrenheit und Celsius zu wechseln.

10
DE
Funktion Beschreibung
Einstellung Wenn das Gerät eingeschaltet ist oder sich
im Standby-Zustand bendet, halten Sie das
Einstellungssymbol auf der Fernbedienung 3
Sekunden lang gedrückt oder drücken Sie die
Timer-Taste auf dem Bedienfeld im Standby-Zustand
3 Sekunden lang. Die Anzeige [00:00] blinkt.
Stellen Sie zuerst die aktuelle Uhrzeit ein. Drücken
Sie die Taste [+] auf der Fernbedienung, um die
Stunde einzustellen und die Taste [-], um die Minute
einzustellen.
Wöchentlicher Timer Nachdem Sie die aktuelle Uhrzeit eingestellt haben,
drücken Sie erneut das Einstellungssymbol, um den
Wochentimer zu aktivieren, und drücken Sie dann
das Kalendersymbol, um Sonntag bis Samstag
auszuwählen. Das gewählte Datum leuchtet auf.
Drücken Sie dann das Einstellungssymbol, um
nacheinander die Ausschalt- und Einschaltzeit
einzustellen, und drücken Sie dann direkt die
OK-Taste, um die Einstellungen des Wochentimers
abzuschließen.
Hinweis: Die aktuelle Uhrzeit muss nach dem
ersten Ein- oder Ausschalten eingestellt werden,
sonst bleibt die Uhr im Zustand „00:00“ und die
Timerfunktion kann nicht verwendet werden.
Die Uhr leuchtet automatisch auf, wenn die
Stromversorgung eingeschaltet wird. Die Uhr
schaltet das Display im Standby-Zustand nach
60 Sekunden automatisch aus. Drücken Sie eine
beliebige Funktionstaste, um die Uhr dann wieder
anzuzeigen.
Wenn Sie sich nicht in den Einstellungen benden,
drücken Sie direkt auf das Kalendersymbol, um die
Einstellung des Wöchentlichen Timers auszuwählen.

11
DE
Wichtige Hinweise zum Batteriewechsel
• Alte und neue Batterien dürfen nicht gemischt
werden.
• Verwenden Sie nur Standard AAA-Batterien.
Achten Sie darauf, dass Kinder die Batterien nicht
verschlucken.
• Nicht-auadbare Batterien dürfen nicht wieder
aufgeladen werden.
• Setzen Sie die Batterien mit korrekter Polarität ein
(siehe Abbildung).
• Entfernen Sie leere Batterien umgehend aus der
Fernbedienung.
• Kaufen Sie immer die richtige Größe und
Sorte von Batterien, die für den beabsichtigten
Gebrauch am besten geeignet sind.
• Ersetzen Sie alle Batterien eines Satzes
gleichzeitig.
• Reinigen Sie die Batteriekontakte und auch die
des Gerätes vor dem Einsetzen der Batterie.
• Entsorgen Sie verbrauchte Batterien umgehend,
wie im Kapitel „Entsorgung“ angegeben.

12
DE

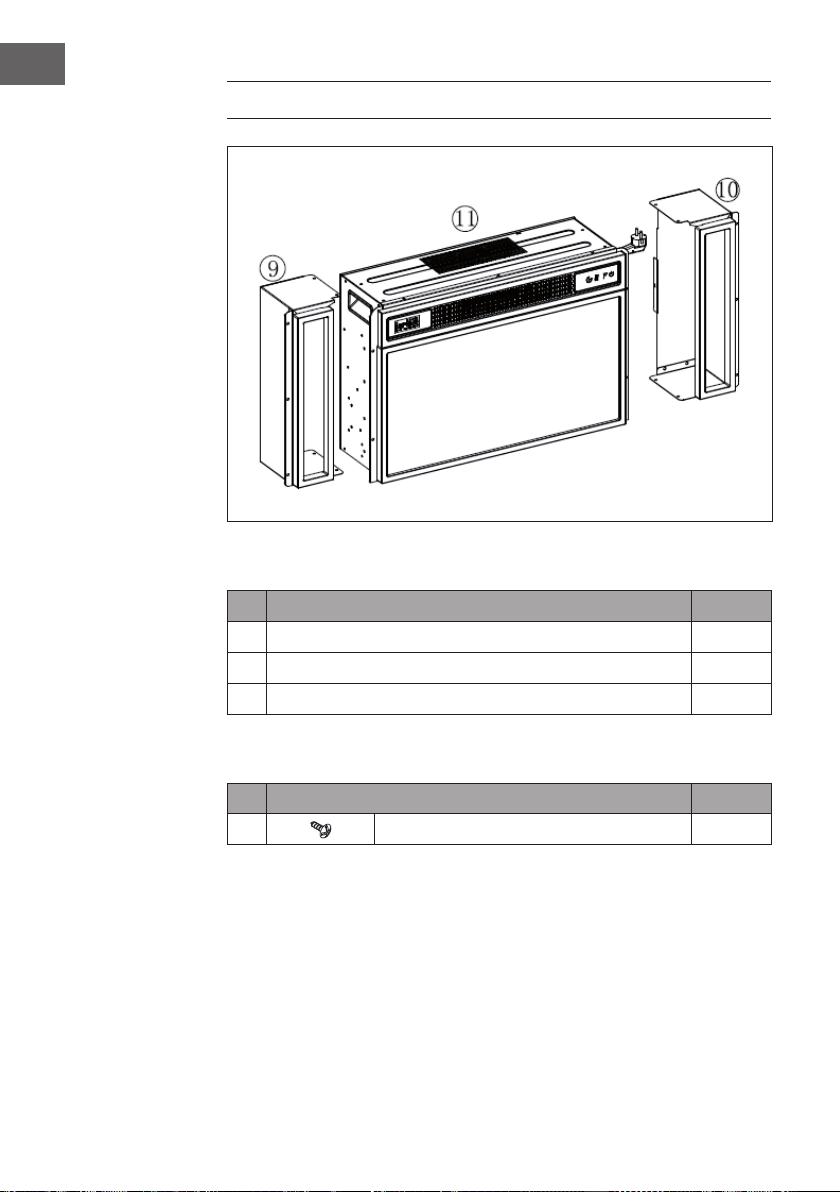

EINZELTEILE-ÜBERSICHT (10038007)

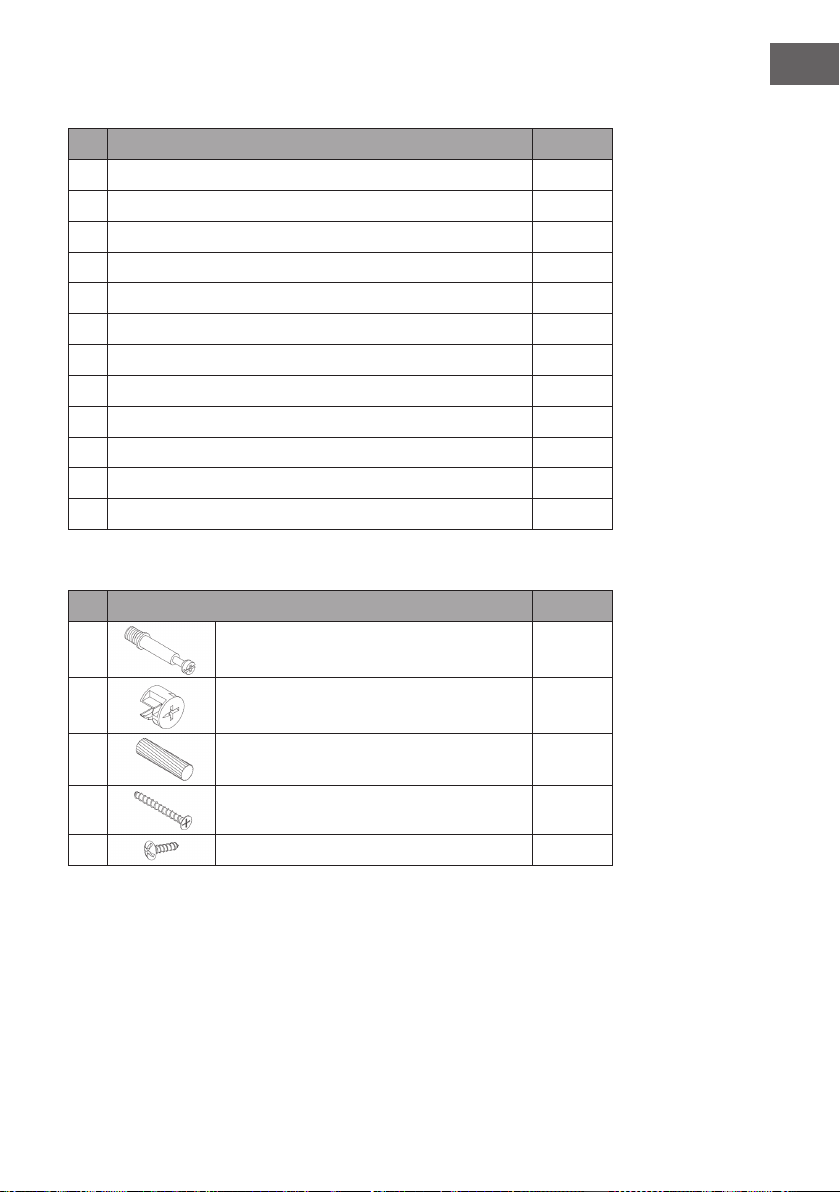

Teileliste
Nr. Beschreibung Stk.
9Linke Box 1
10 Rechte Box 1
11 Elektrischer Kamin 1
Kleinteile
Nr. Beschreibung Stk.
ASchraube (M4x8) 10

13
DE
ZUSAMMENBAU (10038007)

14
DE
EINZELTEILE-ÜBERSICHT (10038615 &10038616)

15
DE
Teileliste
Nr. Beschreibung Stk.
1 Obere Platte 1
2 Untere Platte 1
3 Linke Seitebplatte 1
4Vordere Platte 1
5Linke vordere Platte 1
6Rechte vordere Platte 1
7Linke Blende 1
8Rechte Blende 1
9Linke Box 1
10 Rechte Box 1
11 Elektrischer Kamin 1
12 Rechte Seitenplatte 1
Kleinteile
Nr. Beschreibung Stk.
AMetallbolzen 17+1
BMetallnocke 17+1
CDübel 18+1
DLange Schraube 10+1
ESchraube 16+1

16
DE
VOR DEM ZUSAMMENBAU (10038615
&10038616)

17
DE

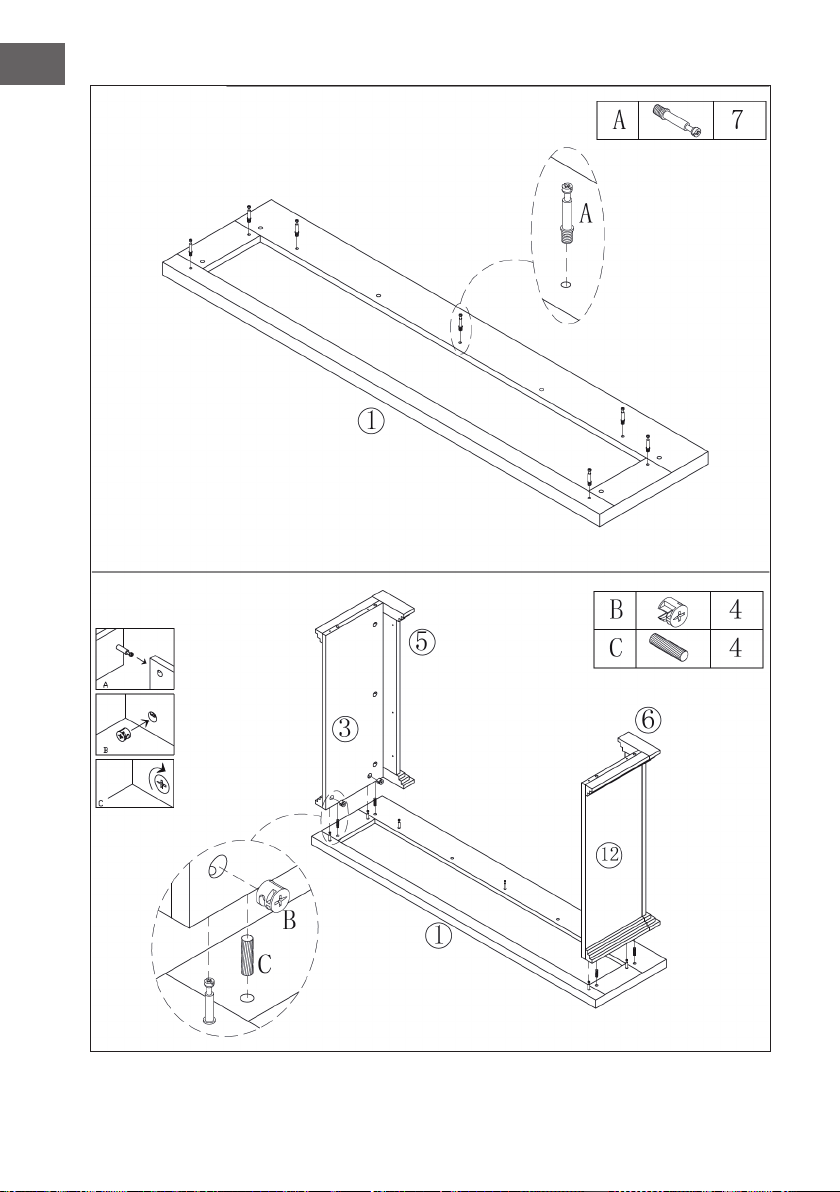

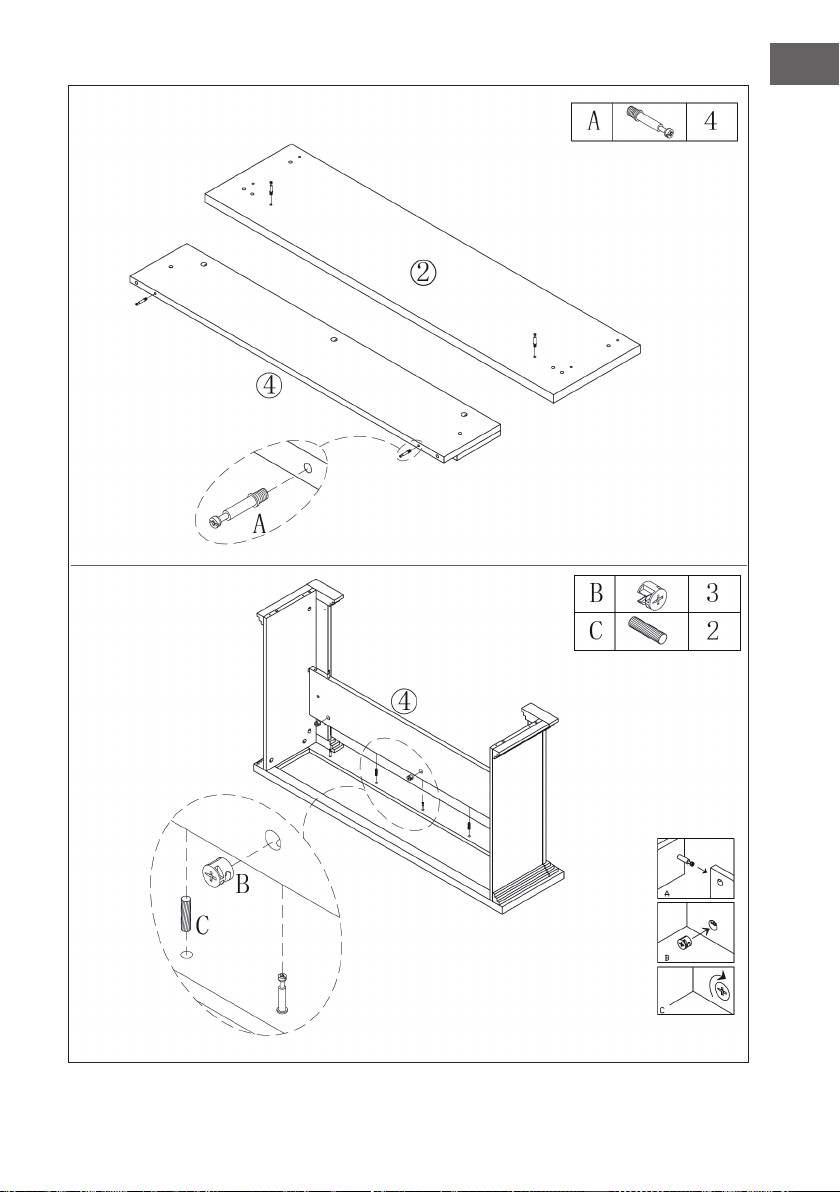

ZUSAMMENBAU (10038615 &10038616)

18
DE

19
DE

20
DE
