Klarstein Bern Smart User manual

Bern Smart
Lucerne Smart
Aargau Smart
Elektrischer Kamin
Fireplace Heater
Cheminée électrique
Camino elettrico
Chimenea eléctrica
Hinweis: Das Gerät eignet sich nicht zur Nutzung als
primäre Heizquelle.
Note: The device is not suitable for use as a primary
heat source.
Remarque : l‘appareil ne convient pas en tant que
source principale de chauffage.
Nota: il dispositivo non è idoneo ad essere utilizzato
come fonte di riscaldamento primaria.
Advertencia: el aparato no es apto para utilizar como
fuente de calefacción primaria.
10035202 10035203 10035204

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
ES Escanee el código QR para descargar el manual de instrucciones más reciente
en su idioma.
FR Scannez le QR code pour télécharger le mode d‘emploi à jour dans votre
langue.
IT Scansionate il codice QR per scaricare il manuale d‘uso attuale nella vostra
lingua.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Geräteübersicht und tasten5
Zusammenbau 100352046
Wandmontage7
Bedienfeld8
Fernbedienung8
Bildschirmanzeigen9
Inbetriebnahme und Bedienung10
Reinigung und Pege11
Gerätesteuerung per Smartphone12
Produktdatenblatt14
Hinweise zur Entsorgung15
Konformitätserklärung15
TECHNISCHE DATEN
Artikelnummer 10035202, 10035203, 10035204
Stromversorgung 220-240 V ~ 50/60 Hz
Stromverbrauch 2000 W
English 17
Español
Français
Italiano

4
DE
SICHERHEITSHINWEISE
• Prüfen Sie vor der Benutzung die Angabe zur Spannung auf dem Typenschild und
schließen Sie das Gerät nur an Steckdosen an, die der Nennspannung des Geräts
entsprechen.
• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,
Vorhängen oder Ähnlichem.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das
Gerät nur unter Aufsicht bedienen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner
Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße
Ober ächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose
oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder
Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Ober ächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das
Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
VORSICHT
Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.
Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran
verbrennen.

5
DE
GERÄTEÜBERSICHT UND TASTEN
Luftauslass
Luftauslass
Luftauslass
Bedienfeld
Bedienfeld
Bedienfeld

6
DE

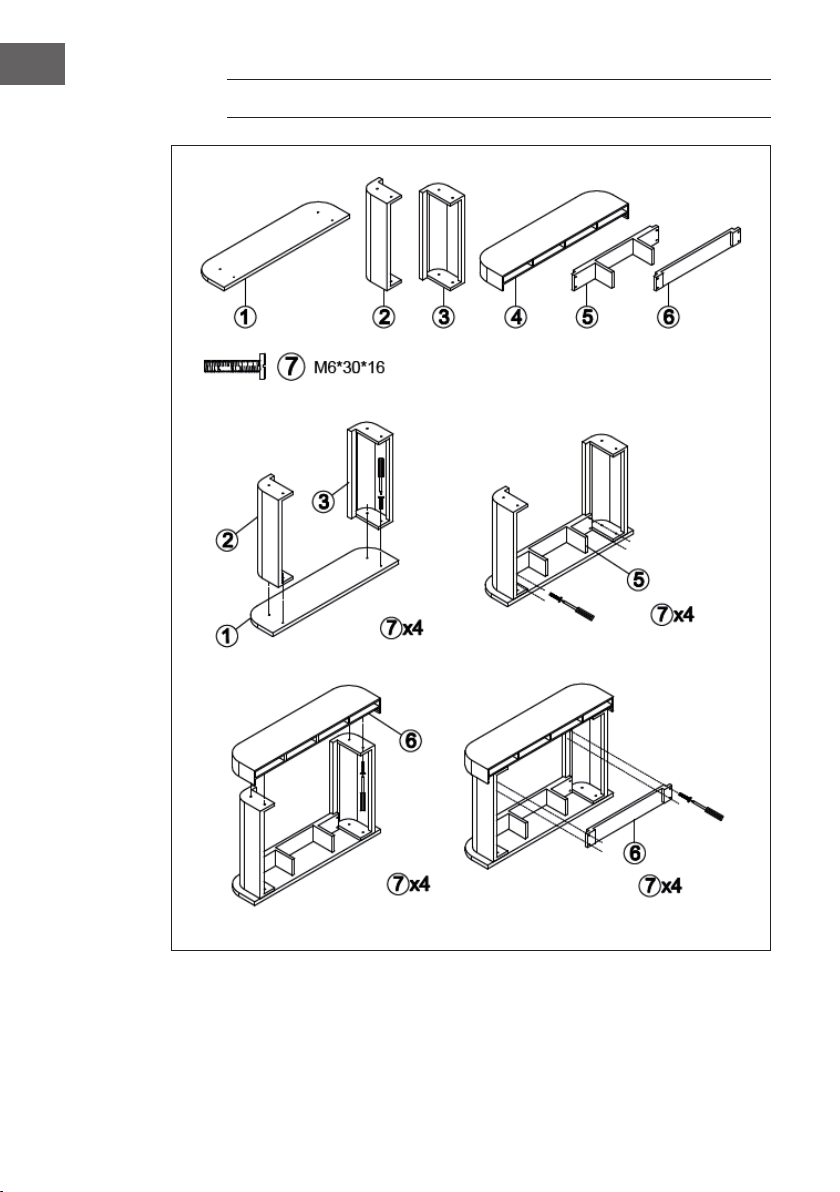

ZUSAMMENBAU 10035204

7
DE
WANDMONTAGE
Der Kamin kann an der Wand befestigt werden. Bevor die den Kamin befestigen,
versichern Sie sich, dass der Kamin auf einem ebenen Untergrund steht.
1 Markieren Sie mit einem Stift die Position der Löcher für die mitgelieferte Halterung.
2 Bohren Sie mit einem dünnen Bohrer (2 mm) Löcher in die Rückseite des Kamins.
3 Befestigen Sie die Halterungen mit den 4 weißen Schrauben am Kamin.
4 Stellen Sie den Kamin an die Wand und markieren Sie mit einem Stift die Position
der Halterungs-Löcher an der Wand. Entfernen Sie den Kamin dann wieder von der
Wand.
5 Bohren Sie mit einem Bohrer (6 mm) Löcher in die Wand und setzen Sie die beiden
mitgelieferten Dübel ein.
6 Stellen Sie den Kamin wieder an die Wand und befestigen Sie ihn mit den beiden
langen Schrauben.
Halterung x2
Halterung
Dübel x2 Lange Schraube x2
Schwarze
Schraube x4
Schwarze
Schraube x4
Weiße
Schraube x4
Weiße
Schraube x4

8
DE
BEDIENFELD
FERNBEDIENUNG
Ein-/Aus-Taste • Drücken Sie diese Taste, um das Gerät ein- /
auszuschalten
Flammentaste • Zur Anpassung der Flammenhelligkeit: Drücken
Sie diese Taste einmal und passen Sie die
Flammenhelligkeit anschließend mit den Pfeiltasten
an.
• Zum Einstellen der Flammenfarbe: Drücken Sie
zweimal die Flammen-Taste und verwenden Sie dann
die Pfeil-Tasten, um zwischen den Flammenfarben
(C1 - C7) zu wechseln.
Pfeiltasten • Drücken Sie diese Tasten, um zwischen den
verschiedenen Heizstufen auszuwählen. Die von
Ihnen ausgewählte Stufe wird an der Heizanzeige
angezeigt. Wenn der kleine Balken leuchtet, ist eine
niedrige Heizstufe eingestellt. Wenn beide Balken
aueuchten ist eine hohe Heizstufe eingestellt.
Temperaturtaste • Drücken Sie diese Taste einmal und wählen Sie mit
den Pfeiltasten die gewünschte Temperatur aus (18
– 35 °C).
Timer
Wärmeregler Flammenregler Ein/Aus

9
DE
Timertaste • Drücken Sie, während das Gerät eingeschaltet
ist, diese Taste, um die Zeit bis zum automatischen
Ausschalten einzustellen. Sie können in 1-Stunden-
Schritte 0 – 9 Stunden einstellen. Sobald die von
Ihnen eingestellte Zeit verstrichen ist, geht das Feuer
automatisch aus.
• Halten Sie zur Farbeinstellung der
Hintergrundbeleuchtung so lange diese Taste
gedrückt, bis ein Piepton ertönt und „F1“ auf dem
Bildschirm angezeigt wird. Drücken Sie anschließend
mehrfach die Timertaste, um eine der Farben
auszuwählen. Sobald Sie bei „F9“ angelangt
sind, wird der Einstellmodus verlassen und die
Farbauswahl beginnt von vorne.
BILDSCHIRMANZEIGEN
Flammenfarbe
Helligkeit
Temperatur
Heizung
Hohe Heizleistung
Niedrige Heizleistung
WLAN

10
DE
INBETRIEBNAHME UND BEDIENUNG
Ein/Aus
• Drücken Sie die Taste Power, um das Gerät ein-/ auszuschalten.
• Halten Sie die Taste Power im Standbymodus für 3 Sekunden gedrückt, um das
WLAN zurückzusetzen.
• Halten Sie die Taste Power im Standbymodus 5 Sekunden lang gedrückt, um
zwischen Celsius und Fahrenheit zu wechseln.
Flammenregler
• Drücken Sie mehrfach die Taste Flame, um die Flammenhelligkeit anzupassen. Es
gibt 5 Stufen. 5 ist die höchste Stufe und 1 ist die niedrigste Stufe.
• Halten Sie die Taste Flame 5 Sekunden lang gedrückt, um in die
Flammenfarbeinstellung zu gelangen. Anschließend können Sie durch mehrfaches
drücken zwischen den Farben C1 – C7 wählen.
C1 Warmes Weiß + Rot + Blau
C2 Warmes Weiß + Rot
C3 Rot + Blau
C4 Warmes Weiß + Blau
C5 Blau
C6 Rot
C7 Warmes Weiß
Wärmeregler
• Drücken Sie mehrfach die Taste Heat, um zwischen den verschiedenen
Wärmestufen auszuwählen. Die von Ihnen ausgewählte Stufe wird auf dem
Bildschirm durch einen Balken angezeigt. Wenn der kleine Balken leuchtet, ist
eine niedrige Heizstufe eingestellt. Wenn beide Balken aueuchten ist eine hohe
Heizstufe eingestellt.
• Halten Sie die Taste Heat 5 Sekunden lang gedrückt, um die gewünschte
Heiztemperatur einzustellen. Sie können eine Temperatur zwischen 18 und 35 °C
einstellen.

11
DE
Timer
• Durch mehrfaches Drücken der Taste Timer im Standbymodus kann ein
Einschalttimer eingestellt werden. Es kann ein Timer zwischen 0 und 9 Stunden
eingestellt werden. Durch jedes Drücken der Taste Timer wird die Zeit in einem
1-Stunden-Intervall angepasst.
• Drücken Sie zum Einstellen der LED-Hintergrundbeleuchtung so lange die Taste
Timer, bis ein piependes Geräusch ertönt. Auf dem Glasfenster wird anschließend
„F1“ angezeigt. Insgesamt kann zwischen 8 Hintergrundfarben ausgewählt
werden. Durch kurzes Drücken der Taste Timer ändert sich die Farbe. Sobald
„F9“ erreicht ist, wird das Menü verlassen und die Farben beginnen bei erneutem
Drücken von vorne.
Offene Fenstererkennung
Wenn die Raumtemperatur, während das Gerät in Betrieb ist, innerhalb von 3
Minuten unter 5 °C fällt und sich innerhalb von 7 Minuten nicht erhöht, geht das Gerät
automatisch davon aus, davon aus, dass ein Fenster geöffnet ist. Die Heizfunktion wird,
um Energie zu sparen, ausgeschaltet und ein Warnsignal ertönt. Auf dem Bildschirm
wird der Alarm „E4“ angezeigt.
REINIGUNG UND PFLEGE
Hinweis: Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose.
Warten Sie, bis das Gerät vollständig abgekühlt ist, bevor Sie sie reinigen.
• Benutzen Sie zur Reinigung der Lüftungsschlitze und Gitter einen Staubsauger.
• Entfernen Sie Staub auf den Außenächen mit einem feuchten (nicht nassen) Tuch.
• Verwenden Sie keine scharfen Reinigungsmittel oder Scheuermittel.
• Besprühen Sie das Gerät nicht mit Flüssigkeiten und tauchen Sie es nicht in Wasser
oder andere Flüssigkeiten.
• Öffnen Sie niemals das Gehäuse der Heizung.
Aufbewahrung
Bewahren Sie das Gerät während der Nebensaison an einem staubfreien Ort
auf. Verpacken Sie es idealerweise im Originalkarton. Wickeln Sie das Kabel des
Heizgerätes sauber auf, um eine Beschädigung des Kabels zu vermeiden.

12
DE
GERÄTESTEUERUNG PER SMARTPHONE
Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz
bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen,
nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem
Zugang zu Rezepten und weiterführenden Informationen.
Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu
verbinden:
1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den
QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store
oder bei Google Play herunter.
2 Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk
verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben,
registrieren Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.
App-Download
Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und
speichern Sie die App auf Ihrem Smartphone.
Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur
Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das
erste Mal öffnen.
iOS Android

13
DE
Fehlerbehebung bei Verbindungsproblemen
Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie
Folgendes:
• Ist das Gerät eingesteckt?
• Ist die WLAN-Funktion des Smartphones aktiviert?
• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die
Anweisungen in der App.)
• Ist das WLAN-Passwort korrekt eingegeben worden?
• Benden sich Router, Klarstein-Gerät und Smartphone während des
Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m
voneinander entfernt.)
• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert
haben, aktivieren Sie dieses in Ihren Routereinstellungen.
Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim
Verbindungsaufbau.

14
DE
PRODUKTDATENBLATT
Modellkennung(en) 10035202, 10035203, 10035204
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:
Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom 2,0 kW Manuelle Regelung der Wärmezufuhr mit
integriertem Thermostat
k.A.
Mindestwärmeleistung
(Richtwert)
Pmin 1,0 kW Manuelle Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
k.A.
Maximale kontinuierliche
Wärmeleistung
Pmax,c 2,0 kW Elektronische Regelung der Wärmezufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur
k.A.
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung elmax k.A. kW Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung elmin k.A. kW Einstuge Wärmeleistung, keine
Raumtemperaturkontrolle
nein
Im Bereitschaftszustand elSB 0,0 W Zwei oder mehr manuell einstellbare Stufen,
keine Raumtemperaturkontrolle
nein
Raumtemperaturkontrolle mit mechanischem
Thermostat
nein
Mit elektronischer Raumtemperaturkontrolle nein
Mit elektronischer Raumtemperaturkontrolle und
Tageszeitregelung
nein
Mit elektronischer Raumtemperaturkontrolle und
Wochentagsregelung
ja
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkennung nein
Raumtemperaturkontrolle mit Erkennung offener
Fenster
ja
Mit Fernbedienungsoption nein
Mit adaptiver Regelung des Heizbeginns nein
Mit Betriebszeitbegrenzung nein
Mit Schwarzkugelsensor nein
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

15
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen
Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich
über die örtlichen Bestimmungen zur gesonderten Entsorgung
von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor
negativen Konsequenzen.
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Die vollständige Konformitätserklärung des Herstellers
nden Sie unter folgendem Link:
https://use.berlin/10035002

17
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions18
Device Overview and Buttons19
Assembly 1003520420
Wall Mounting21
Contril Panel22
Remote Control22
Display screens23
Commissioning and Operation24
Cleaning and Care25
Device Control by Smartphone26
Product Data Sheet28
Hints on Disposal29
Declaration of Conformity29
TECHNICAL DATA
Item number 10035202, 10035203, 10035204
Power supply 220-240 V ~ 50/60 Hz
Power consumption 2000 W

18
EN
SAFETY INSTRUCTIONS
• Check that the voltage indicates on the data plate corresponds with that of the local
network before connecting the appliance to the mains power supply.
• If the supply cord is damaged, it must be replaced by a quali ed engineer in order
to avoid a hazard.
• The  replace heater must not be positioned directly under the power socket.
• Keep furniture, curtains and other  ammable material at least 1 meter away from
the appliance.
• Keep out of reach of children and do not allow them to operate this appliance.
• This appliance is intended for household use only and should not be used for
industrial purposes.
• Do not operate this appliance after a malfunction or after being damaged in any way.
• Repairs to electrical appliances should only be performed by a quali ed electrician.
• Improper repairs may place user at serious risk.
• Do not run the mains cable under carpets, rugs, etc.
• Do not allow the mains cable to hang over sharp edges or come in contact with hot surfaces.
• In order to avoid overheating, do not cover the heater.
• Do not use this heater with a programmer, timer, separate remote control system or
any other device that switches the heater on automatically, since a  re risk exists if
the heater is covered or positioned incorrectly.
• Never immerse the product in water or any other liquid for any reasons.
• Do not use this heater in the immediate surroundings of a bath, a shower or a
swimming pool.
• Do not use the appliance outdoors.
• Do not use if you have wet hands.
• Never use the appliance on or near hot surfaces.
• Do not operate with a damaged cord.
• Before cleaning the appliance, make sure it is unplugged from the power and that it is
completely cooled.
• Do not clean the appliance with abrasive chemicals.
• Never use accessories that are not recommended or supplied by the manufacturer.
It could cause danger to the user or damage to the appliance.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• Children should be supervised to ensure that they do not play with the appliance.
CAUTION
Risk of burns! Some parts of this product can become very hot and
cause burns. Particular attention has to be given where children and
vulnerable people are present.

19
EN
DEVICE OVERVIEW AND BUTTONS
Air outlet
Air outlet
Air outlet
Control panel
Control panel
Control panel

20
EN
ASSEMBLY 10035204
