Klarstein 10031696 User manual

Mennyezeti szagelszívó
10030277 10031696

2
TARTALOM
Tisztelt vásárló,
gratulálunk, hogy megvásárolta termékünket.
Hogy elkerülje a technikai hibákat, kérjük, olvassa el figyelmesen és kövesse a
következő használati utasítást.
Biztonsági utasítások 3
Szerelés 4
A készülék használata 8
Tisztítás és karbantartás 11
Környezetvédelmi tudnivalók 12
Megfelelőségi nyilatkozat 12

3
BIZTONSÁGI UTASÍTÁSOK
•Ez a kézikönyv az Ön biztonsága érdekében készült. Óvatosan olvassa el és tartsa
meg a jövőben, hogy bármikor megnézhesse.
Gyermekes otthonok:
• A kisgyermekeket távol kell tartani a készüléktől. Őket felügyelni kell, hogy ne
érintse meg a forró részeket.
• A készüléket nem használhatják olyan személyek (beleértve a gyermekeket is, nyolc
év alatti korú) a testi, érzékszervi vagy mentálisan csökkent képességű, illetve
tapasztalattal és / vagy tudással nem rendelkező személyek, kivéve ha azokat a
biztonságukért felelős személy felügyeli, vagy kaptak elegendő tájékoztatást a
készülék helyes használatához.
• A 8 év alatti gyermekek nem férhetnek hozzá a készülékhez vagy a hálózati
tápkábelhez.
Általános utasítások:
• A készüléket csak otthoni használatra készült.
• A készülék szabadon hozzáférhető részei működés közben melegedhetnek.
• A készülék alatt ne flambírozzon.
• Rendszeresen ellenőrizze a csatlakozót és a hálózati tápkábelt. Ha a tápkábel sérült,
cseréltesse ki a gyártóval vagy a forduljon a legközelebbi szakkszerviz munkatársaihoz.
• Ne engedje, hogy a hálózati tápkábel érintkezzen a készülék forró alkatrészeivel.
• Ellenőrizze, hogy a hálózati tápkábel nincs-e beszorulva a készülék alatt, hogy
megakadályozza a károsodását és sérülését.
• A készüléket ne helyezze a kültéri környezet, nedves környezetben, vagy olyan
térbe, amelyben a készülékbe befolyhat a víz, például mosdó mellé vagy alá. Vízzel
való érintkezés esetén először hagyja teljesen megszáradni a készüléket.
TISZTÍTÁS ÉS KARBANTARTÁS
• A készülék közvetlen közelében ne használjon gyúlékony permetezőket.
• A csomagolóanyagot alaposan el kell távolítani.
• A készülék tisztításának és karbantartásának megkezdése előtt figyelmessen
olvassa el a "Tisztítás és karbantartás" fejezetet. A készüléket kezelje nagyon
olvatosan.
• A készülék tisztítására ne használjon smemilyne gőztisztító készülékeket.
SZERELÉS
• A szerelést és az üzembe helyezést szakképzett villanyszerelőnek kell
elvégeznie. A telepítést a használati útmutatóban leírtak alapján kell elvégezni.
• A készülék nem müködtethető távirányítóval,valamint nem javasolt külső
időzítővel való párosítása.
• A készülék hálózati csatlakoztatása során biztosítani kell az áramkör
megszakításának lehetőségét.

4
Szerelés
• Tartsa be a szagelszívók csatlakoztatására vonatkozó helyi szabályokat. A
készüléket ne szerelje olyan kéménybe vagy szellőzőnyílásokba melyekben forró levegő
áramol. Telepítés előtt győződjön meg róla, hogy a helyiség szellőzése megfelel a helyi
előírásoknak. Győződjön meg róla, hogy a készülék teljesítményének megfelelően a
füstfelvétel maximális értéke nem haladja meg a 4Pa (0,04 mbar) értéket. Abban az
esetben ha a készülék olyan helyiségben van alkalmazva ahol más eszközök is füst
termelnek biztosítani kell a megfelelő szellőzésről. A szagelszívót nem szabad olyan
kéménybe vezetni amelyre rá van kötve gáz vagy tüzelőanyaggal működtetett kazán.
A készülék telepítése során figyelembe kell venni és be kell tartani minden
kipufogógázra vonatkozó jogszabályt.
• A készülék csatlakoztatása előtt kapcsolja ki a biztosítékokat, ezáltal szakítsa
meg a tápfeszültséget. Győzödjön meg róla, hogy az elektromos csatlakozás
feszültsége megegyezik az egységen megadott teljesítményértékekkel.
• A készülék teljesítményét befolyásolhatja az elektrosztatikus kisülés (például
vihar alatt), ilyenkor leállhat. Ez viszont nem jelent semmilyen kárt sem veszélyt. Elég
ha kihúzza a készüléket a csatlakozódugóból egy pár percre majd újra csatlakoztassa.
• A készüléket soha ne használja ha az bármilyne kárododást vagy hiba jelét
mutatja. Ha bármilyen sérülést tapasztal forduljon a gyártóhoz vagy a legközelebbi
szakkszerviz munkatársaihoz.
mennyezet
mennyezet

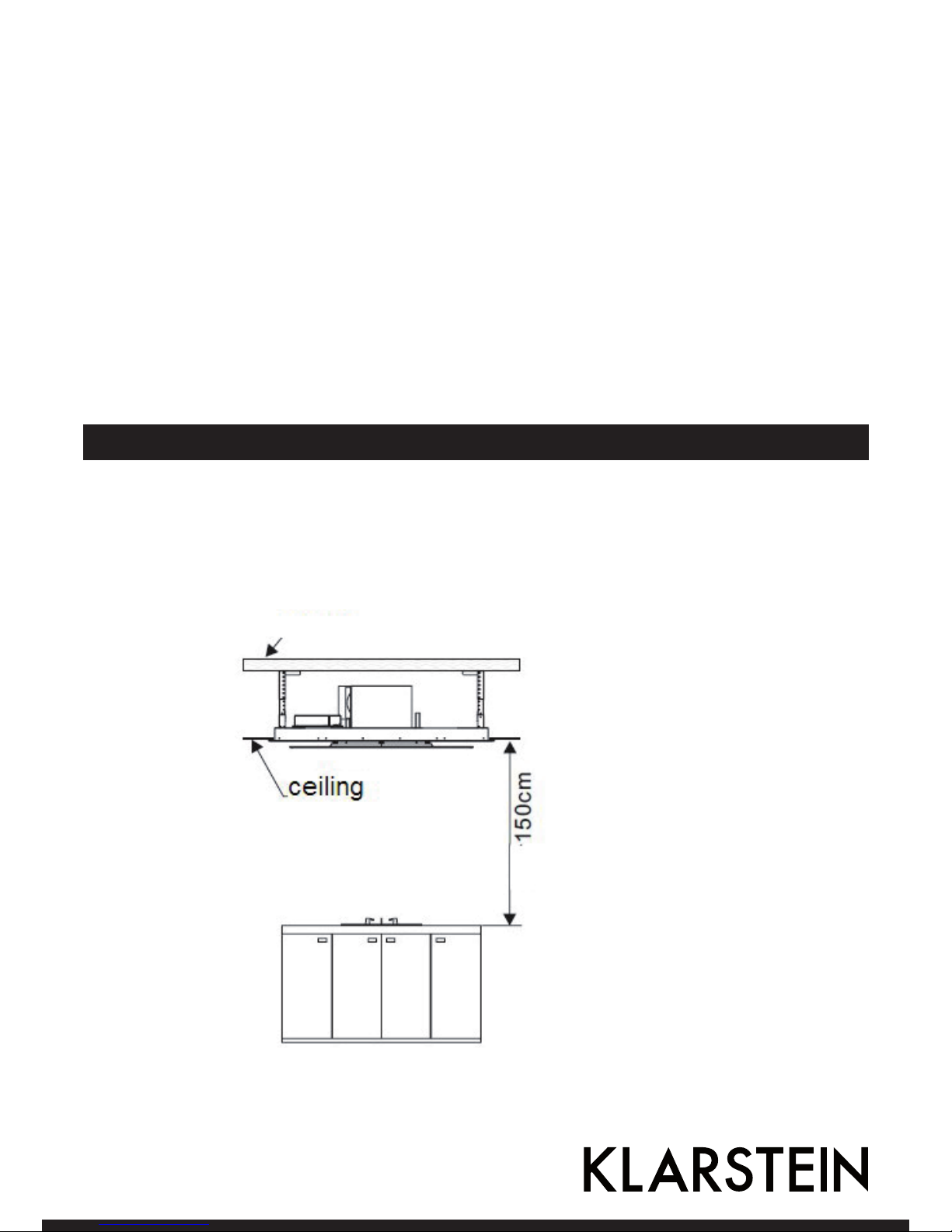

1. ábra
1. Annak érdekében, hogy a készülék megfelelő teljesítménnyel működjön, a
főzőfelület felett 150 cm magasan kell felszerelni. (lásd az 1. ábrát)

5
2. A mennyezet legalább 120 kg teherbírással kell hogy rendelkezen és minimum 30
mm vastagnak kell lennie.
ábra 2

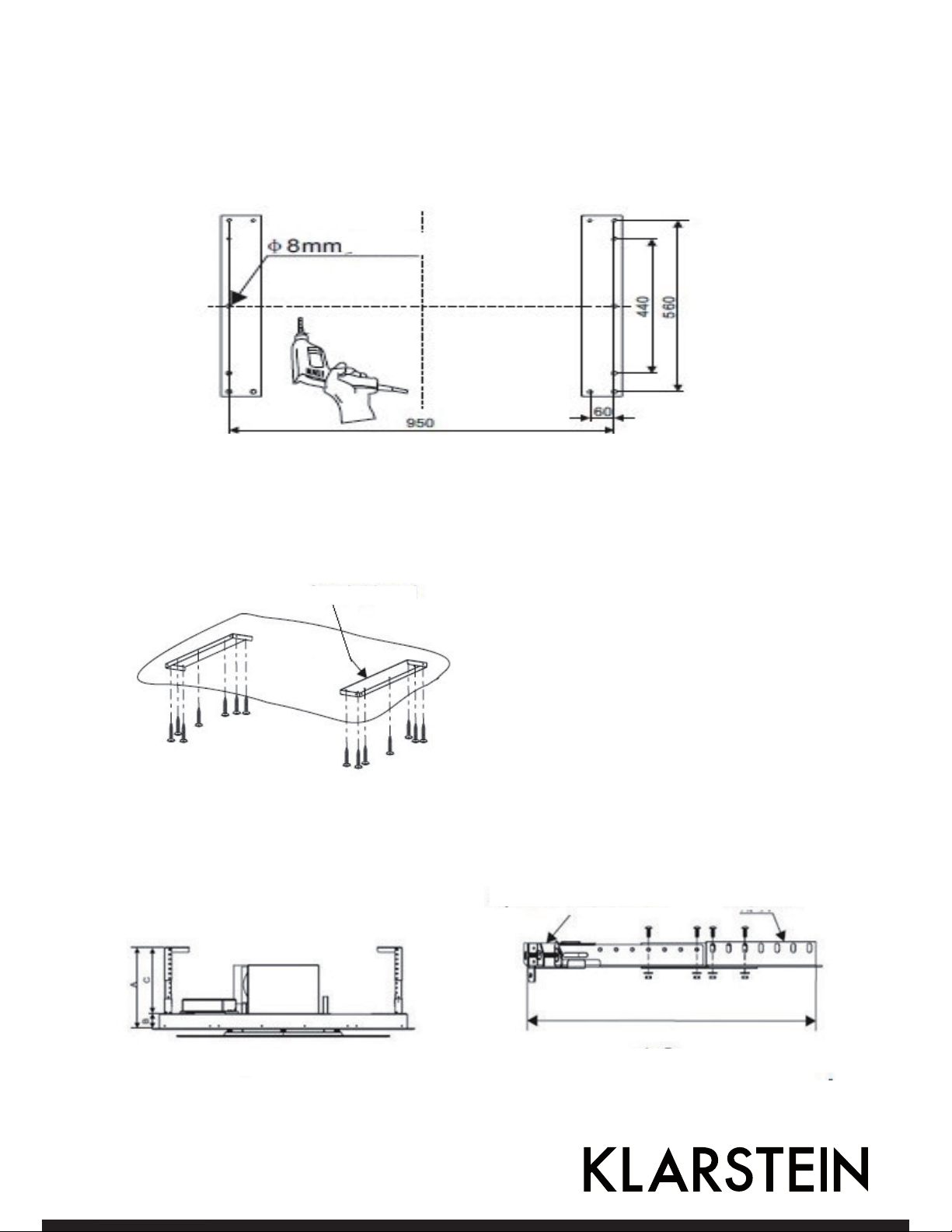

3. Fúrjon 14 darab 8 mm átmérőjű lyukat a 2. ábrán látható módot követve. A
(ST6x40 mm-es) csavarok segítségével erősítse fel a készülék függesztő keretét a
mennyezetre.
felfüggesztés
3. ábra
4. Számolja ki a szöget hosszát és állítsa be őket az állítható zárak és 32 csavarok
M4x10 és M4 típusú anyákkal. A fedőréteg mérete nem lehet kevesebb mint 36 mm.
lásd a 4. és 5. ábrát
állítható karok szőgek
4. ábra 5. ábra

6

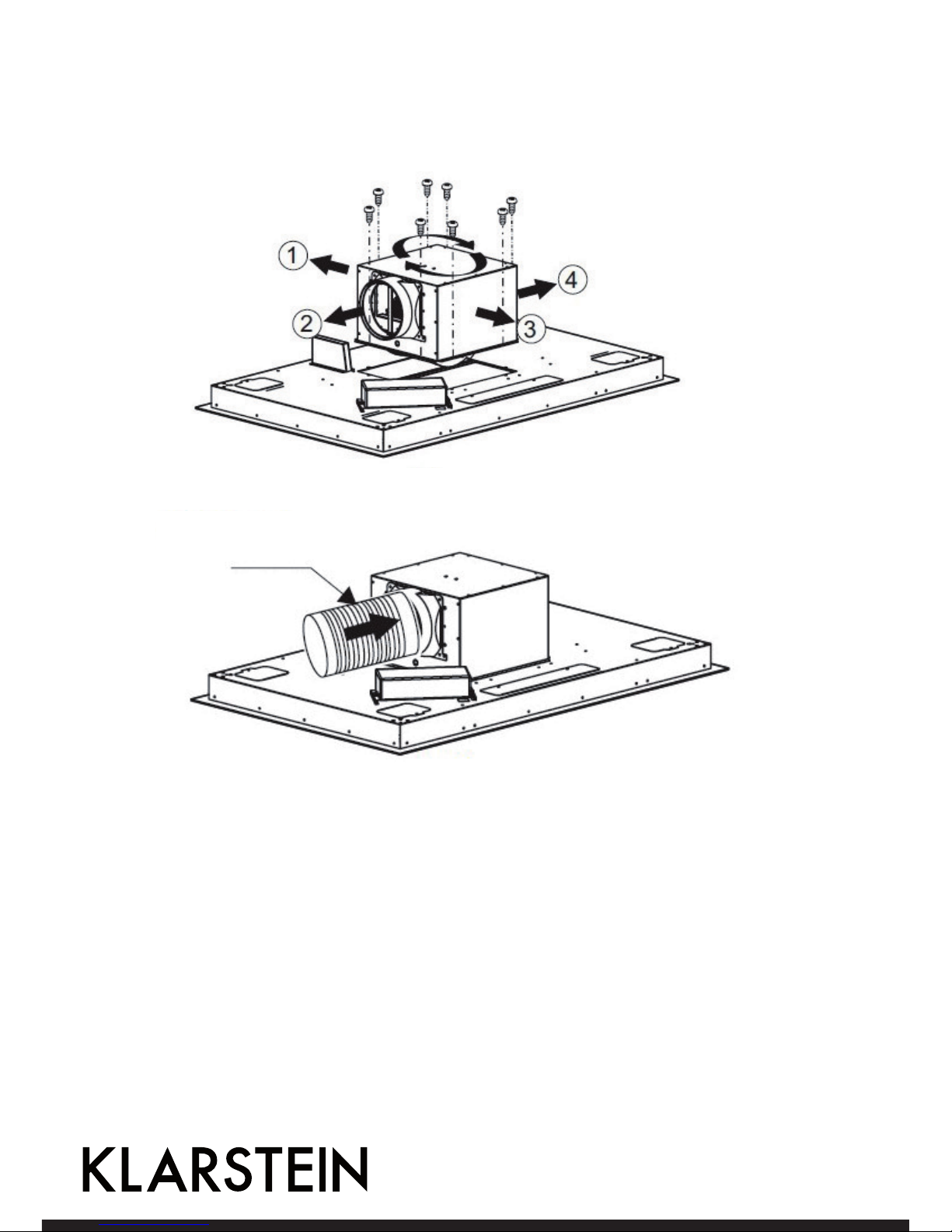

5. A készülékből távolítsa el mind a 8 csavart. A füst elvezetést az Önöknek
megfelelő módon állíthatja be (1,2,3,4). Húzza meg a csavarokat és csatlakoztassa a
lepeszkódpo csövet a levegő kivezető nyílásához (lásd a 8. ábrát).
7. ábra
8. ábra

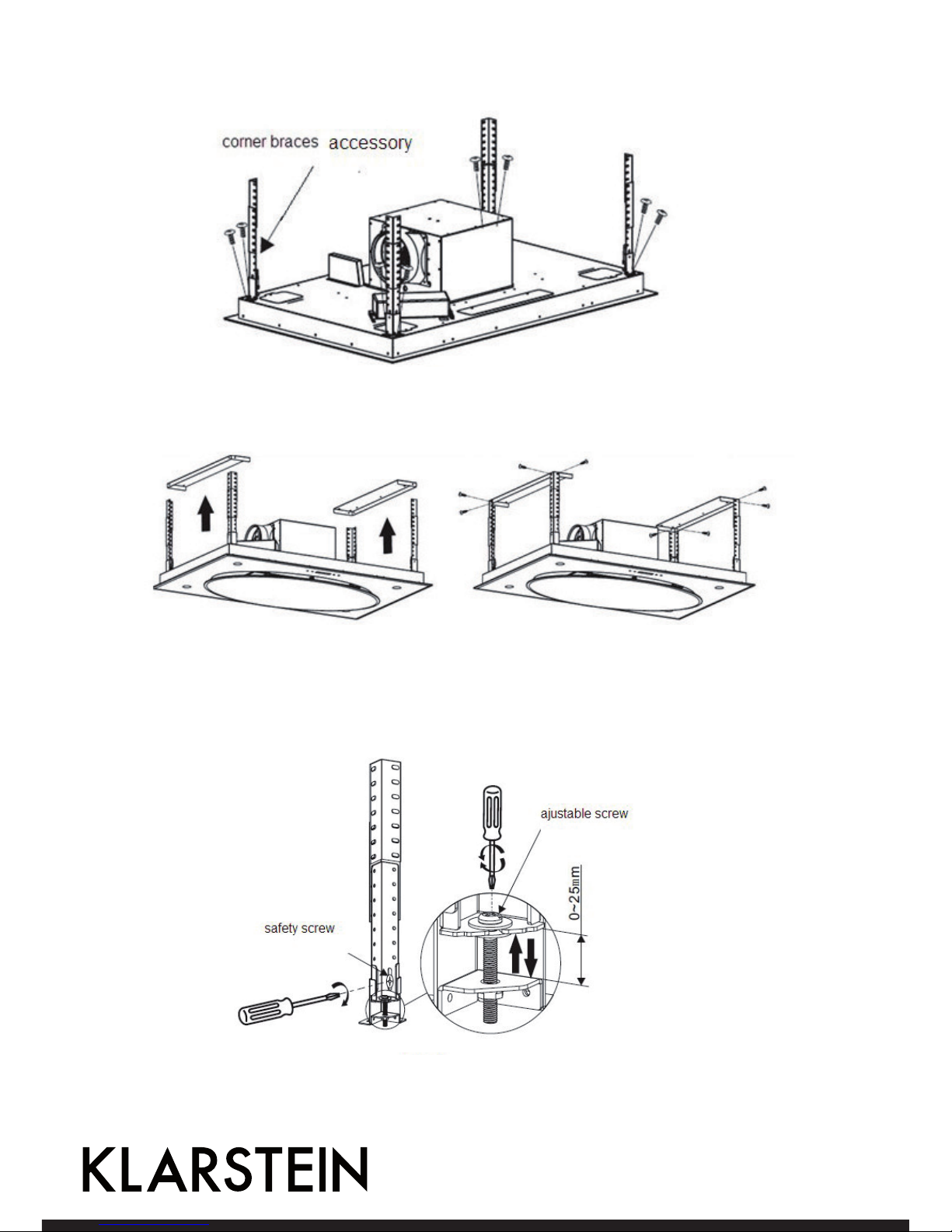

6. A 8 M4x12mm-es nagy típusú csavarokkal (lásd a 9. ábrát) és a tömítőanyákkal
(M4) rögzítse a sarkakat a készülékhez, majd csatlakoztassa őket a felfüggesztet kerethez
(lásd a 10. és 11. ábrát).
teleszkópos cső

7
9. ábra
sarkak összeállítása
10. ábra 11. ábra
7. A szögek magasságának beállításához használja az állítható csavarokat (lásd
a 12. ábrát). A távolság 0 és 25 mm között állítható. A szükséges magasság
beállítása után húzza meg a biztonsági csavart.
12. ábra
biztonsági csavar
állítható csavar

8

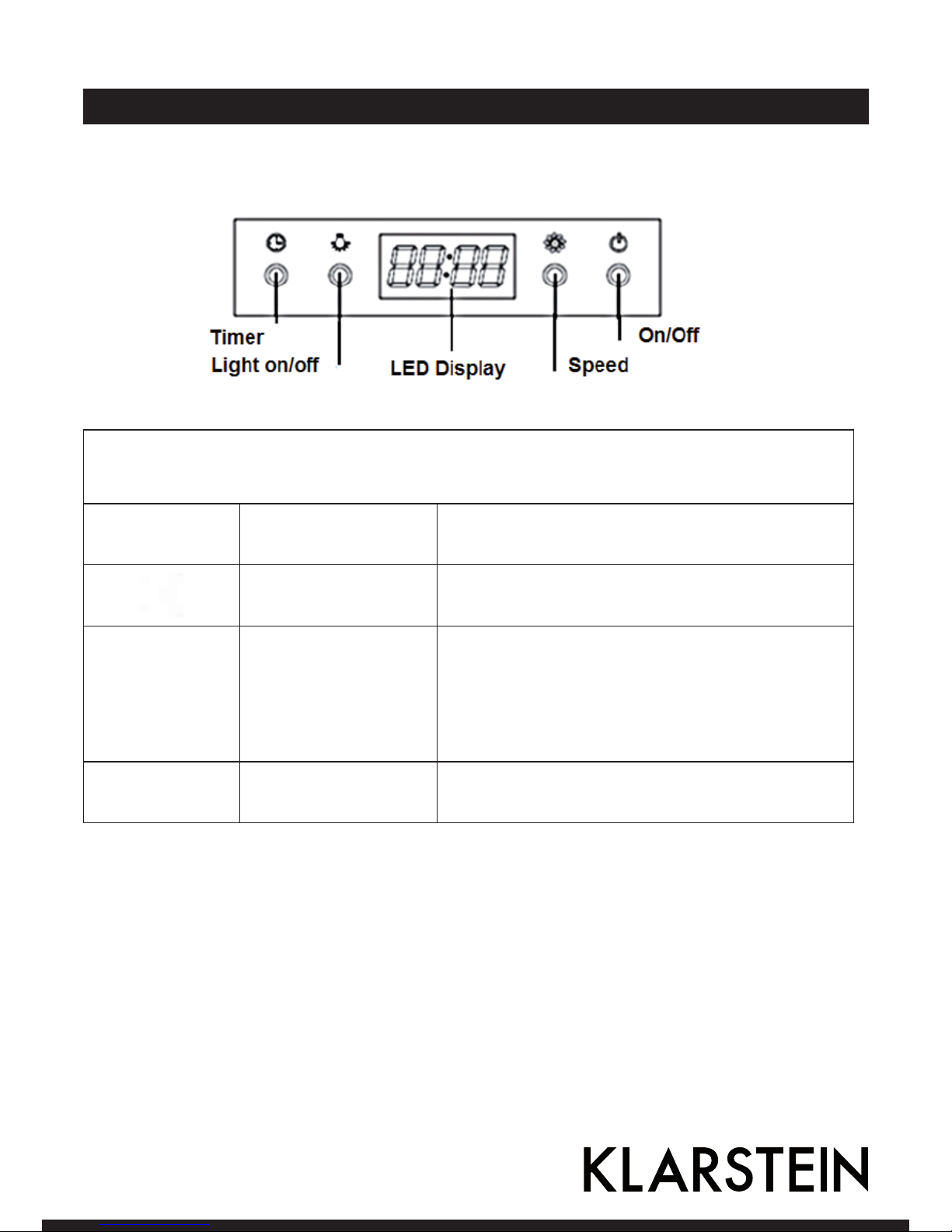

A KÉSZÜLÉK MŰKÖDTETÉSE
On/ Off Ki és bekapcsolás
Fény A fény ki és bekapcsolására szolgál.
Fokozat
3 ventilátorszint van: alacsony (1)- közepes
(2)- magas (3). Minden alkalmommal amikor
megnyomja a gombot a ventilátor egy szinttel
feljebb kapcsol. A kijelzőn ezzel egyidejűleg
megjelenik a beálított színt száma (1,2 vagy 3).
Időzítő ez a gomb aktiválja az időzítőt.
LED-Anzeige
Timer
Licht EIN/AUS
Stufe

9
Szintmagasság
3 ventilátorszint van: alacsony (1) - közepes (2) -
magas (3). Minden alkalommal, amikor megnyomja a
gombot, a ventilátor egy szinttel feljebb kapcsol. A
kijelzőn megjelenik a beállított szint (1, 2 vagy 3).
Ventilátor
le / le
A gomb megnyomásakor a ventilátor egy szinttel alacsonyabbra
vált. Az 1. szintű kapcsolás után a ventilátor teljesen kikapcsol.
Időzítő
Nyomja meg a gombot az időzítő beállításához. Ha a
gomb megnyomásakor 15 másodpercig nem ad ki jelet,
az időzítés beállítása automatikusan a ventilátorszint
beállítására vált. A gyári beállítás 5 perc. A "+" gombbal
növelheti az időt 1 percig, a "-" gomb lenyomásával 1
percig lerövidíti az időt. A beállítható idő 1-60 perc. A
kívánt beállítás megerősítéséhez nyomja meg ismét az
időzítő gombot. Ha a gombot nem nyomják 10 percig,
akkor a beállítás automatikusan bekapcsol. A ventilátor
üzemel, amíg elérte a beállított időt. Ha újra megnyomja
az időzítő gombot, az emésztő kilép a beállított idő
üzemmódból.
A távirányító használata:

10
Szénszűrő behelyezése:
Az aktív szénszűrő szagokat tartalmaz és szív magába. Általában a szűrőt három-hat
hónaponként kell kicserélni, attól függően, hogy mennyire intenzív a készülék igénybe
vétele. A szűrőt nem lehet mosni vagy újrahasznosítani.
Szűrő beillesztése:
13. ábra
14. kép
1. Válassza ki a régi szűrőt
(lásd az ábrát).
2. A szénszűrő a motor mindkét
végén található. Forgassa el a
szénszűrőt az óramutató
járásával ellentétes irányba,
amíg teljesen ki nem engeded.
nyílt
zárva
3. Kövesse ugyanazt az eljárást az ellenkező irányba, hogy rögzítse a szűrőt.

11
TISZTÍTÁS ÉS KARBANTARTÁS
A zsírszűrő tisztítása:
A szűrő rács rozsdamentes acélból készült. Ezért ne használjon agresszív tisztítószereket
a tisztításához. A szűrő tiszta állapotban tartása biztosítja, hogy a készülék megfelelően
működjön valamint hosszú életű legyen. A tisztításhoz kövesse az alábbi lépéseket:
1. módszer: Helyezze a rácsot tiszta, meleg vízbe (40-50 ° C). Adja hozzá a mosószert és
2-3 percig hagyja kiázni. Tegye fel a védőkesztyűt és puha kefével tisztítsa meg a rácsot.
Ne nyomja túl erősen, mert a rács érzékeny és könnyen megsérülhet, eltörhet.
2. módszer: Helyezze a zsírszűrőt a mosogatógépbe 60 ° C-on.
Izzó cseréje:
Vegye ki a két csavart a lámpa burkolatából és a konzolból, majd óvatosan húzza ki a
lámpát (lásd 15. ábra). A lámpa cseréje előtt mindig húzza ki a hálózati tápkábelt a
csatlakozódugóból.
Tisztítás digestor:
• Ha nem kívánja károsítani a szagelszívó védőszűrőjét akkor, tanácsos az készüléket
meleg vízzel és nem agresszív mosószerrel tisztítani.
• Ne használjon olyan súrolószereket, amelyek károsíthatják a védőburkolatot.
• Győződjön meg róla, hogy a motorba és az egység többi részébe sem jut be víz.
• A tisztítás előtt húzza ki a készüléket a csatlakozóaljzatból.
• A szénszűrőt ne tegye ki túlzott hőmérsékletnek.
• Ügyeljen arra, hogy ne vegye fel a mereven rögzített sínt a szénszűrő eltávolításakor.
• Cserélje ki, ha a tápkábel vagy a dugót amennyiben ezeken sérüléseket tapasztal.
15. ábra

12
Tájékoztatás az ártalmatlanításról
Megfelelőségi nyilatkozatról
A terméken vagy a csomagoláson található áthúzott kerekes kuka
szimbóluma azt jelzi, hogy a termék nem kezelhető háztartási hulladékként,
eltávolítására a 2002/96/EG európai norma vonatkozik. A terméket el kell
szállítani az elektromos és elektronikai készülékek újrahasznosítására
szakosodott megfelelő begyűjtő helyre. Tájékozódjon a helyi szelektív
gyűjtésre vonatkozó szabályokról. Azzal hogy gondoskodik ezen termék
helyek hulladékba helyezéséről, segít megelőzni azokat a környezetre és az
emberi egészségre gyakorolt potenciális kedvezőtlen következményeket,
amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése
okozhat. A tudatos újrahasznosítás támogatja a természeti erőforrásokkal
való takaréskoskodást.
Gyártó : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland
A termék megfelel az alábbi európai irányelvnek:
2014/30/EU (EMV)
2014/35/EU (LVD)
2009/125/EG (EVPG)
- (EU) Nr. 66/2014
2010/30/EU
- (EU) Nr. 65/2014
2011/65/EU (RoHS)

13
Contents
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the fol-
lowing hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and
cautions mentioned in the operation and installation instructions are not covered by our warranty and any
liability.
Safety Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Cleaning and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . 22
Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 23
Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 23

14
Safety Instructions
• These instructions are for your safety. Please read through them thoroughly prior to installation and
retain them for future reference.
Children in the household
• Young children should be kept away. Care should be taken to avoid touching the appliance.
• This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children
unless they are older than 8 and supervised.
• Keep the appliance and its cord out of reach of children less than 8 years.
General
• The appliance is for domestic use only.
• Accessible parts may become hot during use.
• Do not flame under the range hood.
• Regularly check the power plug and power cord for damage. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.
• Make sure that the power cord is not caught under or in the appliance and avoid damage to the power
cable.
• Do not install the appliance outdoors in a damp place or in an area which may be prone to water leaks
such as under or near a sink unit. In the event of a water leak allow the machine to dry naturally.
Cleaning
• Do not use flammable sprays in close vicinity to the appliance.
• Please dispose of the packing material carefully.
• We also recommend that great care be taken during use and cleaning. Read the cleaning and
maintenance sections for this appliance carefully.
• A steam cleaner is not to be used.
Installation
• All installation work must be carried out by a competent person or qualified electrician.
• This appliance must be installed correctly by a suitably qualified person, strictly following the
manufacturer’s instructions.
• Means for disconnection must be incorporated in the fixed wiring in accordance with the wiring rules.
An all-pole disconnection switch having a contact separation of at least 3 mm in all poles should be
connected in fixed wiring
• Consult local regulations regarding fumes outlets. Do not connect the hood to a fume, ventilation or hot
air duct. Confirm that room ventilation is appropriate with the local authorities. Make sure the maximum
air extraction flow rate for the appliances in the room does not exceed 4 Pa (0.04 mbar). The room must
have adequate ventilation if an extractor hood is used simultaneously with appliances that run on gas or
other fuels. The air must not be discharged into a flue that is used for exhausting fumes from appliances

15
Installation
1. The cooker hood should be placed at a distance of 150cm from the cooking surface for the best effect. See
Pic 1.
Pic 1
burning gas or other fuels. Regulations regarding air extraction must be complied with.
• Before connecting the hood: switch off the electricity supply and check that the supplied voltage and
frequency coincide with that indicated on the appliance nameplate.
• The hood may stop working during an electrostatic discharge (e.g. lightning). This involves no risk of
damage. Switch off the electricity supply to the hood and reconnect after one minute.
• Do not use the hood if it shows signs of damage or imperfection. Contact customer services.

16
2. . The ceiling must can bear at least 120KGs weight, and the thickness of the ceiling must be ≥30MM.
Pic 2
3. According to the drawing of pic.2 drill 14pcs X 8mm holes in the ceiling (see pic. 3).14pcs of ST6*40mm big
flat screws will be used to fix the hanging board on the ceiling.
Aufhängung
Pic 3
4. Calculate the length of the angle iron, and connect the angle iron with adjustable corner braces with 32pcs
M4*10 big flat screws and M4 nut( the overlap length of angle iron cannot less 36MM) See pic.4&pic.5.
einstellbare Eckklammern Winkeleisen
Pic 4 Pic 5

17
5. (see pic.7) (using screwdriver to loosen the 8pcs screws from the casing ) you can choose the direction of
the outlet ,then tighten the screws and fix the extension pipe into the outlet .(see pic.8)
Pic 7
Pic 8
6. Fix the coner braces accessory with 8pcs M4*12mm big flat screws on the hood ,(see pic.9), the 8pcs of
M4*12 screws and M4 nut with gasket will be used to fix the hood into the hanging board. (see pic.10&11).

18
Pic 9
PIc 10 Pic 11
7. There can ajust the height of the angel iron by the adjustable screw (see pic.12). the distance can be adjusted
from 0 to 25mm . Tighten the safety screw after reaching the height which you need.
Pic 12

19
Operation
Nach dem Anschluss an die Stromversorgung leuchtet das Bedienfeld auf. Das Gerät geht in den Standby-
Modus und die Bedienfeld-Beleuchtung erlischt nach 30 Sekunden.
On/Off Switches the ventilation on and off.
Light Switches the light on and off.
Ventilation speed
When the hood is working with low speed, LED display
will show 1.
Press the botton, then the hood will transfer to the mid
speed for working; the LED will show 2 , press the speed
button again , the hood will transfer to the high speed for
working immediately. And so on.
Timer This activates the timer.
The control panel

20
Light Switches the light on and off.
Speed rising
The motor has three speeds: Low, Medium, and High.
Press "+" button once, the motor starts to work at LOW speed.
Press „+“ button again, the motor works at MEDIUM speed.
Press „+“ button at 3rd time, the motor works at HIGH speed.
Turn off and
speed reducing
Press "-" button, the motor is adjusted to a lower position, and the LCD
screen displays that position in the meantime; if it is decreased conti-
nuously to none position, then, it is the power off position (namely, the
motor stops working).
Timer
Press TIMER button, it turns into the timer setting function, „+“ button
for time rising and „-“ button for time reducing. The timer setting process
will be exited automatically if no setting in 15 seconds, „+“ button and "-"
button will be returned to motor speed setting function.
Press TIMER button, it turns into the timer setting function. The initial
delay timer setting is 5 minutes, press „+“ button once, the timer setting
will be rising by 1 minute and press „-“ button once, it will reducing by 1
minute, the time period for timer setting could be from 1 minute to 60
minutes. After time is setting, press TIMER button again to confirm, or if it
will be confirmed automatically if no setting in 10 seconds. Then the hood
keeps working and will be power off automatically till the setting time is
finished,
Next time if you want to use the timer function again and you press TIMER
button without any change on time period. The hood will automatically
count time down from your last setting after 10 seconds. If need to
change the time period, it have to reset the time as above 4.1.
After the timer setting is confirmed, the hood turns into working. Press
TIMER button again, the hood will exit the timer working process.
.
How to use the remote control
