Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Montage 6
Bedienfeld 14
Reinigung und Pege 16
Fehlerbehebung 18
Produktdatenblatt 19
Hinweise zum Umweltschutz 23
Hinweise zur Entsorgung 24
Hersteller & Importeur (UK) 24
TECHNISCHE DATEN
Artikelnummer 10032863, 10034301, 10034330,
10034336,10038407
Stromversorgung 220-240 V ~ 50 Hz
English 25English 25
Español 47Español 47
Français 69Français 69
Italiano 91Italiano 91

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
MONTAGE
Bei der Montage muss der Mindestabstand zwischen Kochfeld und Haube exakt
eingehalten und die Schritte und die zusätzlichen Hinweise beachtet werden.
Beri der Ausführung der Abluft ins Freie (A- siehe auch Montagehinweise), werden die
Dämpfe über einen am Anschlussring befestigten Abluftschlauch abgesaugt.
Der Durchmesser des Abluftschlauches muss dem des Anschlussringes entsprechen.
Wird ein Rauch-Rückschlagventil eingesetzt oder geplant, ist zu prüfen, ob es sich nach
dem Einbau des Abluftschlauches frei öffnen und schließen lässt. Die Dunstabzugshaube
kann mit einer (oben) oder zwei (oben und hinten) Dunstabzugsöffnungen ausgestattet
werden.
Die Haube wird in der Regel zunächst für die Verwendung der oberen
Dunstabzugsöffnung als Dunstabzugshaube ausgerüstet. Nicht benötigte Öffnungen
müssen mit einer Kunststoffabdeckung versehen sein. Diese Kunststoffabdeckung lässt
sich durch ein einfaches Drehen gegen den Uhrzeigersinn abnehmen und optional auf
eine andere Öffnung, die nicht benötigt wird, platzieren.
Abmessungen (10032863, 10034330, 10038407)
611
109
4
330
6 0
108
245
8 8
610
592
725
280
280
280
462
4 0
542

7
DE
Abmessungen (10034301, 10034336)
869
330
727
108
6 0
109
280
280
280
868
8 8
4
850
245

8
DE
Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft nach außen)
Wenn die Dunstabzugshaube werkseitig mit einem Aktivkohlelter ausgestattet ist,
muss dieser entfernt werden. Dies ist nur sinnvoll, wenn Sie Ihre Abzugshaube im
Umluftbetrieb verwenden.
Umbau der Dunstabzugshaube zur Umlufthaube
Wenn Sie eine entsprechend montierte Haube als Umlufthaube verwenden
möchten, müssen Sie den/die Aktivkohlelter vor dem Einsatz der Haube am
Lüftermotor montieren. Die Aktivkohlelter sind bei einigen Modellen im Lieferumfang
enthalten. Andernfalls müssen Sie den/die Aktivkohlelter bei dem Lieferanten Ihrer
Dunstabzugshaube kaufen. Des Weiteren müssen Sie Ihre Haube am mitgelieferten
Gerät (Hebel oder Kugelgriff) in die "Filterposition" bringen.
Stromanschluss
Prüfen Sie vor dem Anschluss der Dunstabzugshaube, ob die auf dem Typenschild
(V) angegebene Spannung mit der Netzspannung in Ihrer Wohnung übereinstimmt.
Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild nicht mit
Ihrer Netzspannung übereinstimmen. Das Typenschild bendet sich im Inneren des
Gerätes, hinter dem Fettlter.
Wenn das Gerät nicht mit einem Anschlussstecker ausgestattet ist, ist ein zweipoliger
Schalter, normgerecht mit einer Mindestöffnungsweite von 3 mm, von einem
autorisierten Fachmann an einem gut zugänglichen Ort anzubringen. Wenn die
Dunstabzugshaube mit einem Standardstecker ausgestattet ist, schließen Sie diesen an
eine leicht zugängliche Normsteckdose an.
Einbau des Aktivkohlelters
Die Montageanleitung für den Aktivkohlelter nden Sie in der Verpackung. Für
die Montage des Aktivkohlelters müssen Sie den/die Fettlter entfernen, den/die
Aktivkohlelter gemäß der Montageanleitung einbauen und den/die Fettlter wieder
anbringen.

9
DE

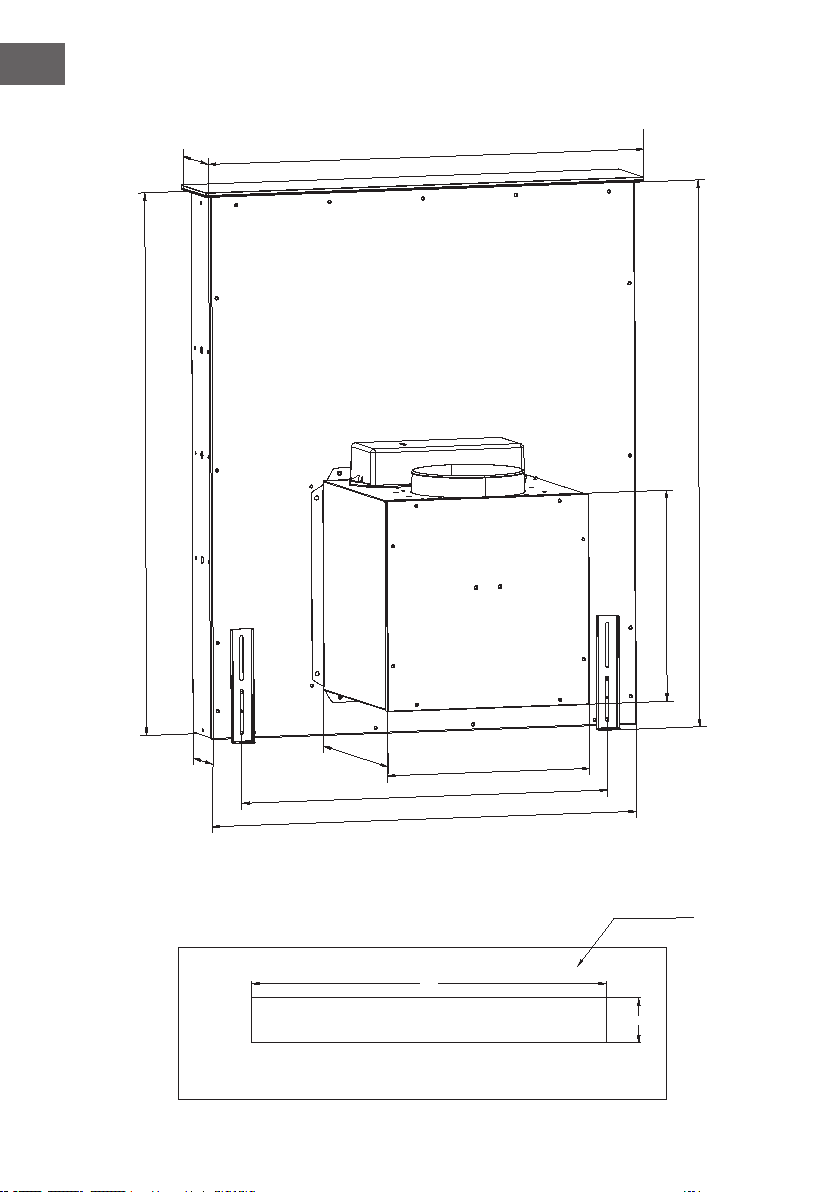

Einbaumaße (10032863, 10034330, 10038407)
108
610
590
8 7
527
282
282
281
510
7 -03 208
KF6 Installation
KF6 cut hole size:597*95
597
9 5
cabinet
Installation 10032863, 10034330, 10038407
Schnittlochgröße: 597 x 95 mm Schrank

10
DE
Einbaumaße (10034301, 10034336)
107
868
850
8 7
527
282
282
281
764
7 -03 208
KF9 installation
KF9 cut hole size:857*95
857
9 5
cabinet
Installation 10034301, 10034336
Schnittlochgröße: 857 x 95 mm Schrank

11
DE
Bitte besorgen Sie sich einen Abluftka-
nal 150 mm mit zwei Schlauchschellen
(nicht im Lieferumfang enthalten!).
Setzen Sie die Lüftungsanlage in
den Ausschnitt ein und verbinden Sie
diese über die Halteschienen mit der
Unterseite der Arbeitsplatte und am
Gehäuse
Versehen Sie die Arbeitsplatte mit
einem Ausschnitt für das Kochfeld.
Versehen Sie die Arbeitsplatte mit
den passenden Ausschnitten für die
Lüftungsanlage.

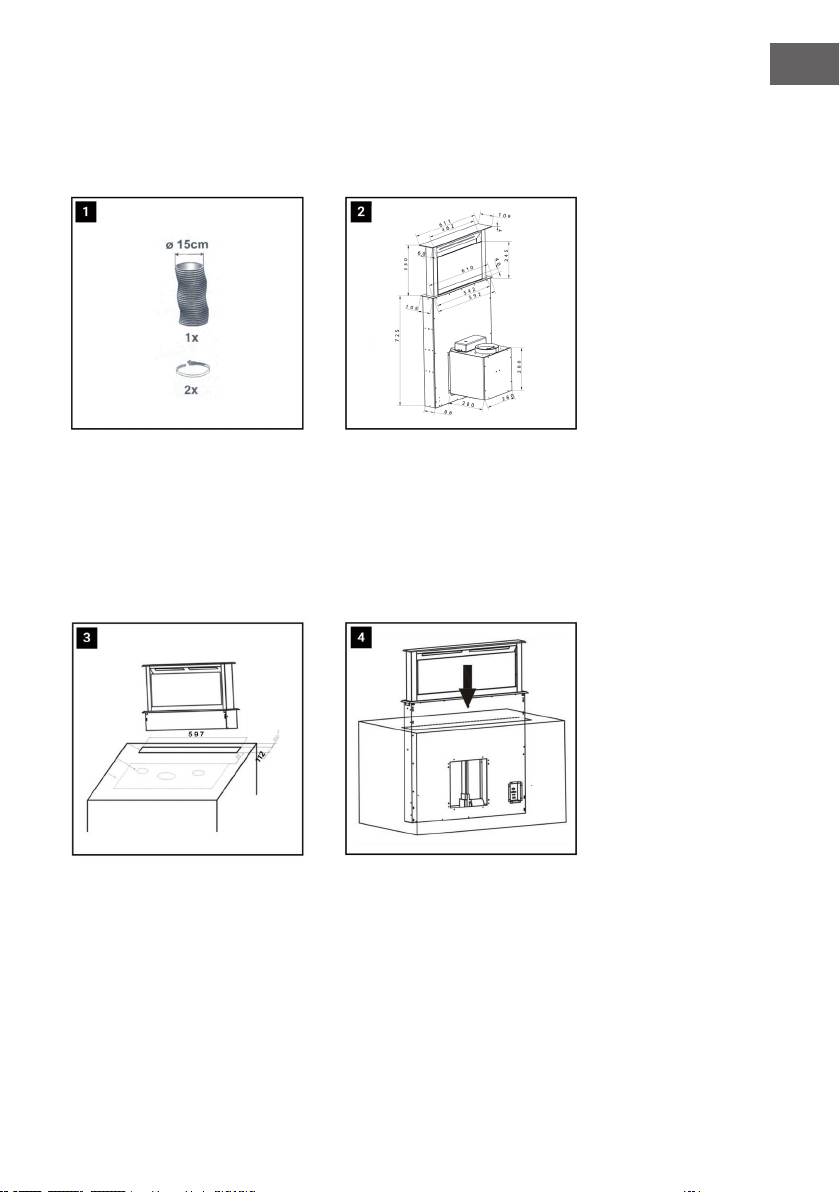

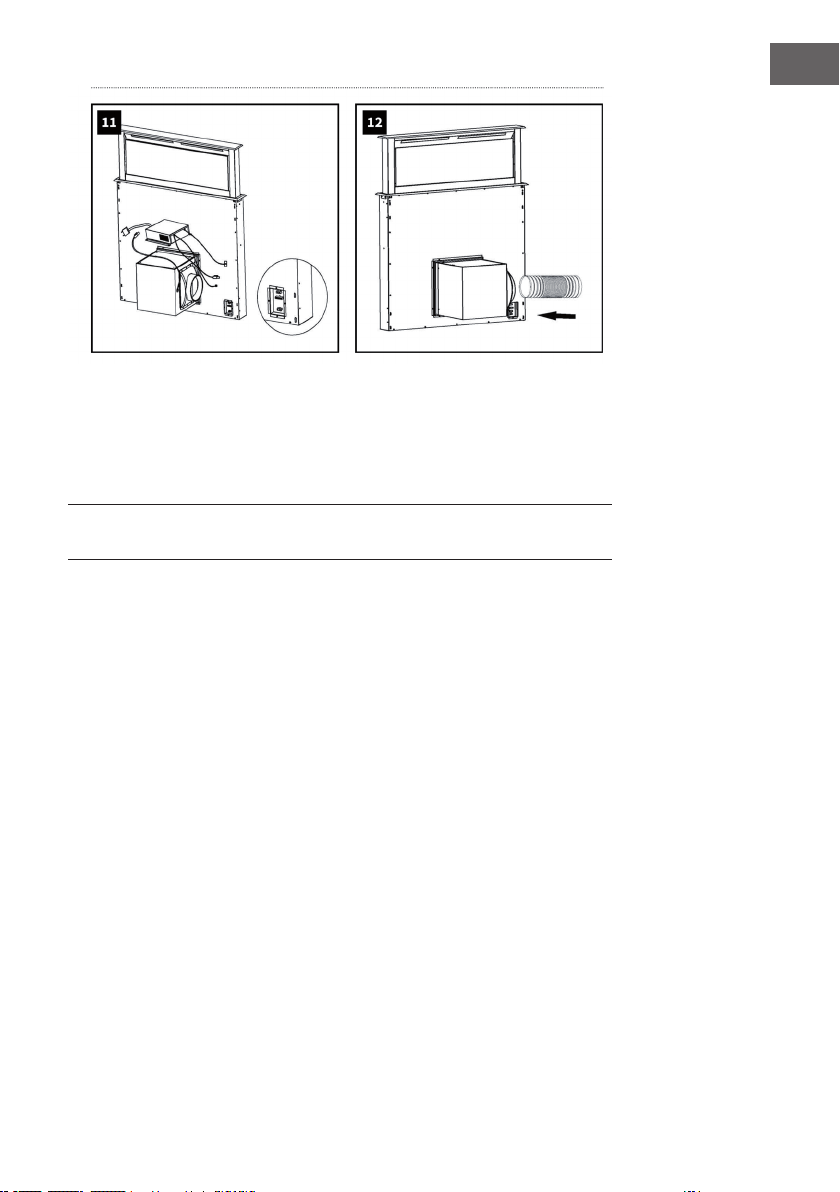

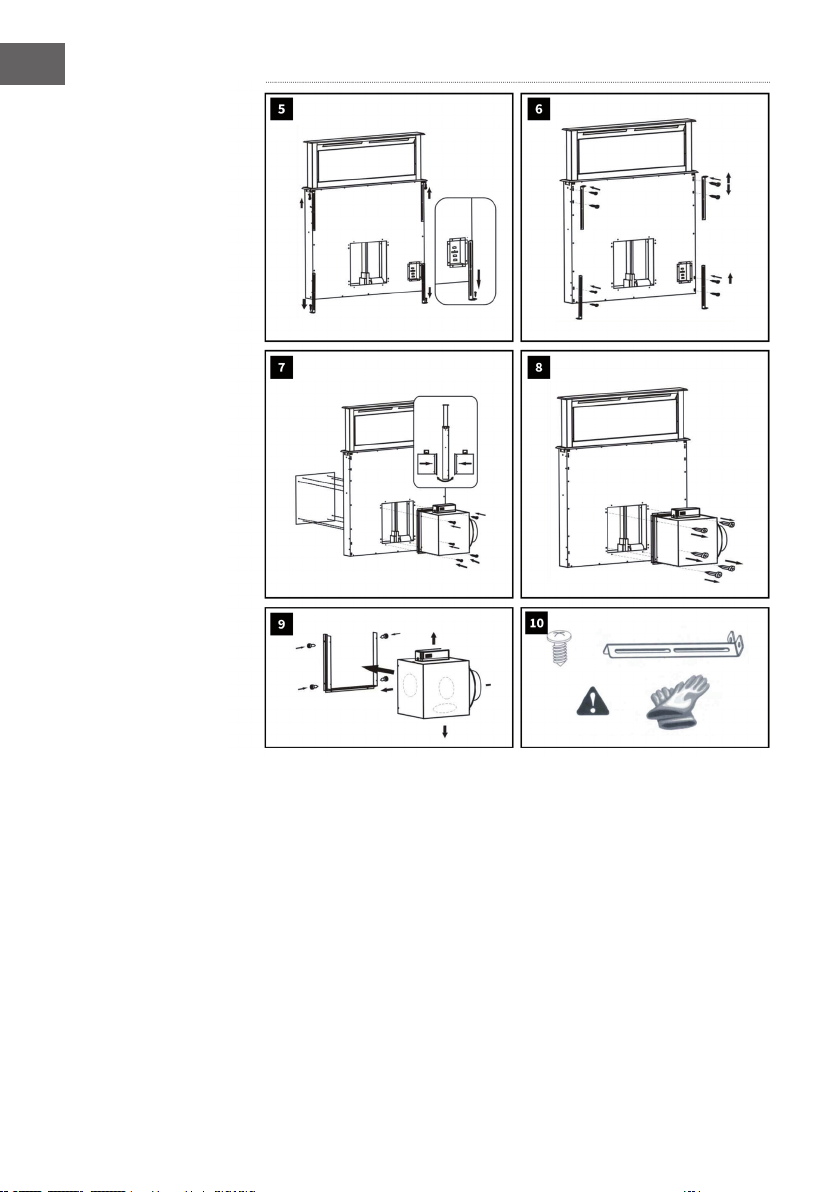

Montage der Dunstabzugshaube

12
DE

13
DE
• Montage des Motors:
• Sie haben die Möglichkeit, den Motor rechts oder links am Entlüftungsgehäuse
anzuschließen.
• Schließen Sie dann die verschiedenen Rotorblätter an und überprüfen Sie die
Funktion des Gerätes.
Hinweis: Das Belüftungssystem hat scharfe Kanten. Tragen Sie Schutzhandschuhe
(Abbildung 10).

14
DE
BEDIENFELD
Haube hoch/runter heben:
Wenn Sie die -Taste 2 Sekunden lang drücken, hebt sich die Haube an und bleibt in
der höchstmöglichen Position. Durch erneutes Drücken der Taste fährt sich die Haube
ein.
Wichtig: Stellen Sie sicher, dass der Schlauch beim Ein- und Ausfahren nicht blockiert
oder verstopft ist. Es besteht die Gefahr, dass ein Behälter angehoben wird (Griff, etc.)
und möglicherweise heißer Inhalt verschüttet wird.
Stellen Sie die Leistungsstufe ein:
Im Betrieb kurz Taste drücken, um die Drehzahl um 1 Stufe zu erhöhen, von "Stufe 1
bis 10 und Stopp", lange drücken, um die Drehzahl auf Maximalstufe zu erhöhen.
Mit dem Silder können Sie die Leistung reduzieren oder erhöhen. Berühren Sie dazu
entweder direkt die gewünschte Stufe oder bewegen Sie sich auf dem Bedienfeld (unter
der beleuchteten Stufenleiste) hin und her, bis Sie die gewünschte Intensität erreicht
haben. Der Leistungsgrad wird im Display oben angezeigt.
Schalten Sie die automatische Nachlaufzeit ein:
Drücken Sie die Taste drei Sekunden lang. Wenn es zu blinken beginnt, wird die
automatische Nachlaufzeit aktiviert.
Gebläsestufe
Licht ein/aus Stufe
einstellen
Gerät ein-/ausschalten
Autom.
Nachlaufzeit
ein/aus

15
DE
Abluft-Rohrleitung
1 Luftauslass nach außen 2 Luftauslass über einen Luftschacht
• Die Abluftleitung sollte so kurz und gerade wie möglich sein.
• Um übermäßigen Lärm oder eine verminderte Absaugleistung zu vermeiden, sollte
der Durchmesser der Abluftleitung nicht kleiner als 150 mm sein.
• Verwenden oder formen Sie nur Bögen mit einem großen Radius.
• Kleine Radiusbiegungen reduzieren die Absaugleistung der Haube.
• Verwenden Sie nur glatte Rohrleitungen oder exible Schläuche aus nicht
brennbaren Materialien für die Abluft-Rohrleitung.
• Bei einer horizontalen Verlegung der Abluft-Rohrleitung muss eine Mindestneigung
von 1 cm pro Meter oder ein Neigungswinkel von 2° vorhanden sein. Andernfalls
könnte Kondenswasser in den Motor der Dunstabzugshaube laufen.
• Wird die Abluft in einen Abluftkanal geleitet, muss das Ende der Anschlussarmatur
in Strömungsrichtung gerichtet sein.
• Wird die Abluftleitung durch kühle Räume, Dachböden etc. geführt, kann es zu
einem starken Temperaturabfall in den einzelnen Rohrleitungsteilen kommen, der zu
Schwitz- oder Kondenswasserbildung führen kann. Dies macht eine Isolierung der
Rohrleitung notwendig.
• In einigen Fällen muss zusätzlich zu einer ausreichenden Isolierung eine
Kondenswassersperre installiert werden. Der Hersteller arbeitet ständig an der
Weiterentwicklung seiner Produkte. Bitte beachten Sie, dass Produktänderungen in
Form, Ausstattung und Technik nicht ausgeschlossen sind.
• Der Hersteller haftet nicht für Fehler, die durch die Nichteinhaltung der
vorstehenden Informationen und Bestimmungen entstehen.

16
DE
REINIGUNG UND PFLEGE
Vor Wartungs- und Reinigungsarbeiten ist die Haube von der Stromversorgung zu
trennen, indem Sie den Gerätestecker herausziehen oder den Sicherungsschalter
der Hausinstallation abschalten oder die schraubbare Sicherung vollständig aus der
Hausinstallation herausschrauben.
• Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden.
• Verwenden Sie keine alkoholhaltigen Reinigungsmittel mit einer mattschwarzen
Oberäche zur Reinigung von Geräten. Diese können zu Verfärbungen führen.
• Die Nichtbeachtung der Wartungs- und Reinigungshinweise kann zu einer
Brandgefahr durch Fettablagerungen führen.
• Die Fettlter an Ihrem Gerät müssen in regelmäßigen Abständen gereinigt oder
ausgetauscht werden.
• Mit Fett gesättigte Filter können schnell Feuer fangen und auch unangenehme
Gerüche verursachen.
• Fettlter, die durch Schmutzpartikel verstopft sind, beeinträchtigen die Funktion des
Gerätes erheblich.
• Bei der Reinigung des Bereichs der Bedienelemente ist darauf zu achten, dass kein
Wasser in die Elektronik eindringt.
Besondere Hinweise für Geräte mit Edelstahlgehäuse
• Für die Reinigung von Edelstahloberächen sollte ein handelsübliches, nicht
scheuerndes Edelstahlreinigungsmittel verwendet werden.
• Eine Behandlung mit einem Edelstahl-Konservierungsmittel wird empfohlen, um ein
schnelles Wiederanschmutzen der Oberächen zu verhindern.
• Das Mittel mit einem weichen Tuch ächendeckend und sparsam auftragen.
• Verwenden Sie niemals Reinigungsmittel für Edelstahl in der Nähe der
Bedienelemente.
• Bei der Reinigung von Metallfettltern ist darauf zu achten, dass das Netz nicht
beschädigt wird.
• Häuges Reinigen oder der Einsatz von aggressiven Reinigungsmitteln kann zu
Farbveränderungen an der Metalloberäche führen.
• Dies hat keine Auswirkungen auf die Filterfunktion und ist kein Grund zur
Beanstandung.
Austausch des Fettlters
• Papierfettlter monatlich wechseln.
• Wechseln Sie die Papierfettlter mit Alarm alle zwei Monate oder wenn die
Farbe der Oberäche durch die Maschenöffnungen sichtbar wird. Dieser Filter
ist einseitig eingefärbt; nach dem Einsetzen darf diese Einfärbung durch die
Maschenöffnungen nicht sichtbar sein.
• Schaumfettlter müssen einmal im Monat für 1 bis 2 Stunden in warmes
Seifenwasser eingeweicht werden. Nicht auswringen; bei Bedarf wiederholen und
nach maximal 5-6 Wäschen den Filter durch einen neuen ersetzen.

17
DE
• Metallfett lter müssen nicht ausgetauscht werden, wenn sie überfüllt sind, sondern
einmal im Monat von Hand oder in der Spülmaschine (60°C) gewaschen
werden. Lassen Sie den Filter gründlich trocknen und setzen Sie ihn vorsichtig in
die Dunstabzugshaube ein. Verwenden Sie keine alkalischen Geschirrspülmittel
(pH-Wert über 7).
Aktivkohle lter
a) Herkömmliche Aktivkohle lter (normalerweise rund) können weder gewaschen noch
wiederverwendet werden. Bei normalem Gebrauch und je nach Größe alle 4 bis 6
Monate austauschen. Beachten Sie die entsprechenden Hinweise auf der Verpackung.
b) Waschbare und wiederverwendbare Aktivkohle lter (in der Regel quadratisch) sind
einmal im Monat in der Geschirrspülmaschine mit einem handelsüblichen Spülmittel und
mit dem Intensivspülprogramm (bei höchster Temperatur) zu waschen. Waschbare und
regenerierbare Kohle lter absorbieren Küchengerüche für einen Zeitraum von maximal
3 Jahren bei monatlicher Reinigung. Der Filter sollte dann durch einen neuen ersetzt
werden.
Waschbare und wiederverwendbare Kohle lter sollten separat gewaschen werden, um
Ablagerungen von Speiseresten zu vermeiden, die später zu unangenehmen Gerüchen
führen können. Nach dem Waschen muss der waschbare und wiederverwendbare
Aktivkohle lter wieder aktiviert werden. Dies geschieht durch Trocknen des gereinigten
Filters im Ofen für 10 Minuten bei 100°C. Lesen Sie die Packung, um zu sehen, ob
Ihr Kohle lter waschbar und regenerierbar ist. Wenn das Paket keine Informationen
enthält, dann enthält es einen herkömmlichen, nicht waschbaren Kohle lter. Jedes Mal,
wenn Sie einen Fett lter oder Kohle lter wechseln oder waschen, reinigen Sie nach
dem Entfernen alle freiliegenden unteren Teile der Haube mit einem milden Fettlöser. Für
die tägliche Reinigung der Außen ächen der Haube verwenden Sie ein weiches, mit
Alkohol angefeuchtetes Tuch oder einen milden Flüssigreiniger. Verwenden Sie niemals
einen scheuernden Reiniger.
WARNUNG:
Brandgefahr! Halten Sie die Anweisung zur Reinigung der Haube und
der Wechselvorrichtung oder die Reinigung der Filter ein.
Beleuchtung
Dieses Gerät hat eine eingebaute LED-Leiste. Diese Leiste muss nicht ersetzt werden.

18
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht geht an aber der
Lüfter arbeitet nicht.
Das Lüfterblatt ist kaputt. Schalten Sie das Gerät
aus und lassen Sie es
von einem Fachbetrieb
untersuchen.
Der Motor ist beschädigt.
Das Licht und der Lüfter
funktionieren nicht.
Die Birne ist
durchgebrannt.
Ersetzen Sie die Birne
durch eine gleichwertige.
Stecker nicht eingesteckt. Stecken Sie den Stecker
ein.
Das Gerät vibriert stark. Das Lüfterblatt ist kaputt. Schalten Sie das Gerät
aus und lassen Sie es
von einem Fachbetrieb
untersuchen.
Motor nicht richtig
angebracht.
Das Gerät hängt nicht
sicher an der Wand.
Nehmen Sie das Gerät ab
und versichern Sie sich,
dass die Aufhängung gut
sitzt.
Die Absaugleistung ist
schlecht.
Zu großer Abstand
zwischen Abzugshaube
und Herd.
Hängen Sie die
Abzugshaube so auf, dass
der Abstand zwischen
Herd und Abzug 65-75
cm beträgt.

19
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10032863, 10034330, 10038407
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 15,6 kWh/Jahr
Energieefzienzklasse A+
uiddynamische Efzienz FDEhood 32,1
Klasse für die uiddynamische
Efzienz
A
Beleuchtungsefzienz LEhood 21, 7 Lux/W
Beleuchtungsefzienzklasse B
Fettabscheidegrad GFEhood 55,3 %
Klasse für den Fettabscheidegrad E
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
226,5 / 576,0 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
32/57 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0,43 W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16,
10179, Berlin, Deutschland

20
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10032863, 10034330, 10038407
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 15,6 kWh/Jahr
Zeitverlängerungsfaktor f 0,8
Fluiddynamische Efzienz FDEhood 32,1
Energieefzienzindex EEIhood 37, 1
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 259,8 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 204 Pa
Maximaler Luftstrom Qmax 576,0 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 45,8 W
Nennleistung des
Beleuchtungssystems
WL3x1 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 65 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0,43 W
Schallleistungspegel LWA 57 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16,
10179, Berlin, Deutschland
