Knick Stratos Eco 2405 CondI User manual

Stratos® Eco 2405 CondI
QuickStart
Other languages: www.knick.de
Short Instructions.................................................. 3
Kurzübersicht........................................................15
QuickStart ..............................................................27
Быстрый старт.....................................................39
Inicio rápido ..........................................................51
Início rápido ..........................................................63
Pikakäynnistys ......................................................75
Snabbstart..............................................................87
快速启动 ................................................................99

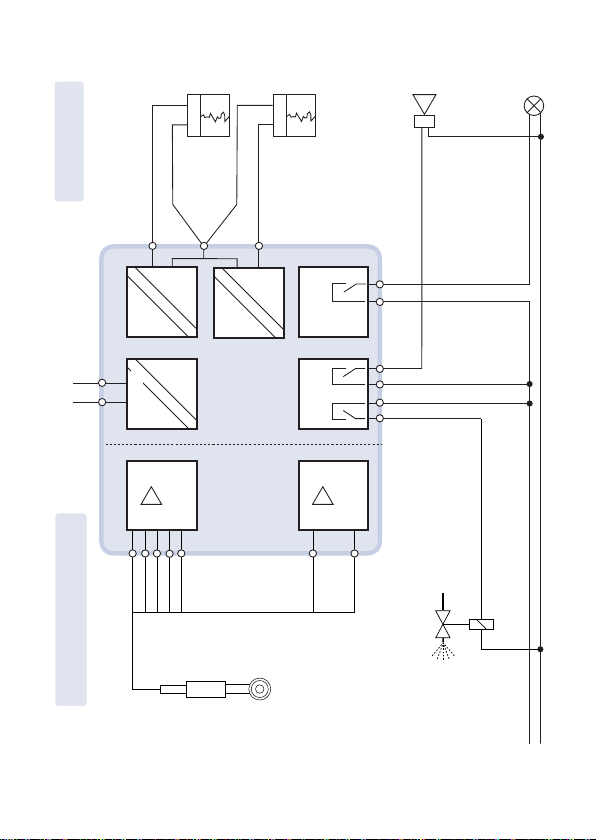

CondI measuring point
2405 CondI
mS, %, SAL, Sensocheck
Control room
Power supply
Temp
Power supply
Alarm
Limit value
mA
mA
pH/mV
0(4) ... 20 mA
Temp
0(4) ... 20 mA
Limit
24 ... 230 V AC/DC
®
Pt 100, Pt 1000, NTC 100 kOhm
Contact
Clean / Alarm
Electrode cleaning
water

3
Intended Use
The Stratos Eco 2405 CondI is used for measurement of electrical
conductivity and temperature in liquids using electrodeless (toroidal)
sensors. Fields of application are: biotechnology, chemical industry,
environment, food processing, water/waste-water treatment.
The sturdy molded enclosure can be xed into a control panel or
mounted on a wall or at a post. The protective hood provides ad-
ditional protection against direct weather exposure and mechanical
damage.
The device has been designed for application with electrodeless
sensors, in particular for sensors of the SE 655/656/660 Series (Knick).
It provides two current outputs (for transmission of measured value
and temperature, for example), two contacts, and a universal power
supply 24...230VAC/DC, AC: 45 ... 65 Hz.
Terminals:
Screw terminal, suitable for single wires / exible leads up to 2.5 mm2
(AWG 14).
Recommended torque for the terminal screws: 0.5...0.6 Nm.
Caution!
Additional safety precautions have to be taken for operation in
hazardous locations according to CSA(CLI,DIV2, GPA,B,C,D T4,
Ex nA IIC T4) (see special document)!
WARNING!
These short instructions are intended for commissioning the
Stratos Eco 2405 CondI transmitters. They are intended for
experienced users and do not replace the instruction manual
(on included CD-ROM or at www.knick.de).
The shipment includes a special document with safety
information.

4
Sensor Connection
1 Terminals for sensor
2 Power supply connection
3 Terminals for temperature probe and outer shield
4 Specifications for terminal assignment
1
3
2
4
Division 2 Wiring
The connections to the device must be installed
in accordance with the National Electric Code
(ANSINFPA70) Division 2 hazardous (classied)
location non-incendive wiring techniques.

5
Sensor Connection
SE660 Sensor
Connecting the pre-assembled cable
* The shield wire (green/yellow) must be connected to the
shielding mesh of the special cable using a crimp ring
(see complete instruction manual, ”Preparing the Shield
Connection”).
receive hi receive lo drain shield RTD
Shield (green/yellow)*
Coax red
Coax black
send lo send hi
Green/yellow
Yellow Green
White RTD
Stratos Eco 2405 CondI
Brown

6
Quickstart
Measuring Mode
After the operating voltage has been connected, the analyzer goes
to“Measuring“ mode. From the“Calibration“ mode, you can switch
the analyzer to“Measuring“ mode by pressing the cal key, from the
“Conguration“ mode by pressing conf (waiting time for measured-
value stabilization approx. 20 sec).
Sensocheck, Sensoface Sensor Monitoring
Sensocheck continuously monitors the sensor and its wiring.
Sensocheck can be switched on/o (default: o).
Sensoface provides information on the conductivity sensor
condition. The primary coil and its lines are continuously
monitored for short circuits, the secondary coil and its lines
are checked for open circuits.
The three Sensoface indicators provide information on the
sensor condition.
Process
variable
Temperature
Sensoface indicator
(sensor status)
Mode indicator
(measuring)
Keypad

7
Quickstart
Keypad
cal Start, end calibration
conf Start, end configuration
• Select digit position
(selected position blinks)
• Menu navigation
• Edit digit
• Menu navigation
enter • Calibration:
Continue in program sequence
• Configuration: Confirm entries,
next configuration step
• Measuring mode: Display output current
cal enter Cal Info, display of cell factor
conf enter Error Info: Display of last error message
+ Start GainCheck device self-test
Passcodes
Key + passcode Menu item
cal + 0000 CAL info (display of cell factor, slope)
cal + 0110 Calibration (with standard solution)
cal + 1100 Cell factor adjustment
cal + 1105 Product calibration
cal + 1001 Calibration (zero)
cal + 1015 Temp probe adjustment
Conguration
Key + passcode Menu item
conf + 0000 Error info (display of last error, erase)
conf + 1200 Conguration
conf + 2222 Sensor monitor
conf + 5555 Current source 1 (specify output current)
conf + 5556 Current source 2 (specify output current)
conf + + 4321 Factory setting

8
Changing the Mode / Entering Values
1) Press the corresponding key
for calibration– cal
for conguration – conf
Passcode Entry
2) Select numeral using ,
edit number using 
3) Conrm entry with enter
Make sure that the device is in“Measuring“ mode:
Indication of selected
mode
(here calibration)
1 2 3

9
Overview of Configuration
The conguration steps are assigned to dierent menu groups.
With the arrow keys you can jump between the individual menu
groups.
Each menu group contains menu items for setting the parameters.
Pressing enter opens a menu item. The values are edited using the
arrow keys. Pressing enter conrms/stores the settings.
Return to measurement: Press conf.
Select menu
group Menu group Code Display Select menu item
Output 1 o1.
Menu item 1
Menu item 2
...
Menu item ...
Output 2 o2.
Temperature
compensation tc.
Alarm settings AL.
Relay rL.
Previous menu
group:


enter




enter
enter
enter

10
Calibration
Calibration by Input of Cell Factor
Input of cell factor with simultaneous display of conductivity and
temperature (without temperature compensation)
Display Action Remark
Press cal key,
enter code 1100.
Select with key,
edit number with key,
proceed with enter.
Device is in the Hold
mode.
If an invalid code is
entered, the device
returns to measuring
mode.
Ready for calibration
Remove and clean sensor.
Display (2 sec)
Device in Hold
mode, measured
value frozen.
Sensoface inactive.
Enter cell factor:
Select using,
enter number using .
Conductivity and temperature
are alternately displayed during
the input (lower display).
Confirm entry with enter.
The entered cell factor and zero
point are displayed.
Confirm with enter.

11
Calibration
Display Action Remark
Conductivity and temperature
are displayed.
The measured value is shown in
the main display alternately with
“Hold”. “enter” blinks.
End calibration with enter.
After end of calibra-
tion, the outputs
remain in Hold mode
for approx. 20 sec.

12
Error Messages
Error Display Problem
Possible causes
Alarm contact Red LED out 1 (22 mA)* out 2 (22 mA)*
ERR 01 Measured
value
blinks
Sensor
• Wrong cell factor
• Measuring range exceeded
• SAL > 45 ‰
• Sensor connection or cable defective
xxx
ERR 02 Measured
value
blinks
Unsuitable sensor
Conductance range > 3000 mS
xxx
ERR 98 “Conf“
blinks System error
Configuration or calibration data defec-
tive; completely reconfigure the device
using the factory settings. Then calibrate.
Memory error in device program
xxxx
ERR 99 “FAIL”
blinks Factory settings
EEPROM or RAM defective
This error message only occurs in the
case of a total defect. The device must be
repaired and recalibrated at the factory.
xxxx

13
Error Messages
Error Icon
(blinks)
Problem
Possible causes
Alarm contact Red LED out 1 (22 mA)* out 2 (22 mA)*
ERR 03 Temperature probe
Open or short circuit
Temperature range exceeded
xxxx
ERR 11 Current output 1
Current below 0 (3.8) mA
xxx
ERR 12 Current output 1
Current above 20.5 mA
xxx
ERR 13 Current output 1
Current span too small / too large
xxx
ERR 21 Current output 2
Current below 0 (3.8) mA
xx x
ERR 22 Current output 2
Current above 20.5 mA
xx x
ERR 23 Current output 2
Current span too small / too large
xx x
ERR 33
Sensocheck: Primary coil
xxx
Sensoface
active
ERR 34 Secondary coil
Temperature outside conversion tables
(TC, conc, SAL)
Sensoface
active
* if output has been set to Alarm = 22mA during configuration

14

15
Bestimmungsgemäßer Gebrauch
Stratos Eco 2405 CondI wird zur Messung elektrischer Leitfähigkeit
und Temperatur mit induktiven Sensoren in Flüssigkeiten eingesetzt.
Einsatzgebiete sind: Biotechnologie, Chemische Industrie, Umwelt-
und Lebensmittelbereich, Wasser-/Abwassertechnik.
Das robuste Kunststogehäuse gestattet den Schalttafeleinbau oder
die Wand- bzw. Mastmontage. Das Schutzdach bietet zusätzlichen
Schutz vor direkten Witterungseinüssen und mechanischer Beschä-
digung.
Das Gerät ist allgemein für induktive Sensoren ausgelegt und speziell
für Sensoren der Reihen SE 655/656/660 (Knick). Es verfügt über zwei
Stromausgänge (zur Übertragung von z.B. Meßwert und Temperatur),
zwei Kontakte und eine universelle Netzversorgung
24...230VAC/DC, AC: 45 ... 65 Hz.
Anschlußklemmen:
Schraubklemmen, geeignet für Einzeldrähte / Litzen bis 2,5 mm2.
Empfohlenes Anzugsmoment der Klemmenschrauben: 0,5...0,6 Nm.
Achtung!
Für den Einsatz in explosionsgefährdeten Bereichen gemäß CSA
(CLI,DIV2, GPA,B,C,D T4 and Ex nA IIC T4) gelten zusätzliche Sicher-
heitshinweise (siehe gesonderte Dokumentation)!
WARNUNG!
Diese Kurzübersicht ist für die Inbetriebnahme der Transmitter
Stratos Eco 2405 CondI vorgesehen. Sie ist für den erfahrenen
Anwender gedacht und kein Ersatz für das Lesen und Befolgen
der Anweisungen in der Bedienungsanleitung (auf beiliegender
CD-ROM bzw. im Internet auf www.knick.de).
Die Sicherheitshinweise sind als gesonderte Dokumentation im
Lieferumfang enthalten.

16
Sensor anschließen
1 Anschlußklemmen für Sensor
2 Anschluß Hilfsenergie
3 Anschlußklemmen für Temperaturfühler und Außenschirm
4 Angaben zur Klemmenbelegung
1
3
2
4
Division 2 Wiring
Die Anschlüsse des Gerätes müssen nach den Vorgaben
des National Electric Code (ANSI NFPA 70) Division 2
hazardous (classied) location non-incendive wiring
techniques errichtet werden.

17
Sensor anschließen
Sensor SE660
Anschluß des vorkonfektionierten Kabels
* Die Schirmader (grün/gelb) muß über einen Quetschring mit
dem Abschirmgeflecht des Spezial-Meßkabels verbunden
werden (siehe vollständige Bedienungsanleitung,
„Vorbereitung Schirmanschluß“).
receive hi receive lo drain shield RTD
Schirm (gn/ge)*
Koax-rot
Koax-schwarz
send lo send hi
grün/gelb
gelb grün
weiß RTD
Stratos Eco 2405 CondI
braun

18
Quickstart
Betriebsart Messen
Nach Zuschalten der Betriebsspannung geht das Gerät in die Betriebs-
art„Messen“. Aus der Betriebsart„Kalibrierung“ wird das Gerät mit cal,
aus der Betriebsart„Kongurierung“ mit conf in die Betriebsart„Mes-
sen“ geschaltet (Wartezeit zur Meßwertstabilisierung ca. 20 s).
Sensorüberwachung Sensocheck, Sensoface
Sensocheck überwacht kontinuierlich den Sensor und die
Zuleitungen. Sensocheck ist parametrierbar (Werkseinstellung: Aus).
Sensoface gibt Hinweise über den Zustand des Leitfähig-
keitssensors. Es werden kontinuierlich die Sendespule und
deren Leitungen auf Kurzschluß sowie die Empfangsspule
und deren Leitungen auf Unterbrechung überwacht.
Die drei Sensoface-Piktogramme geben Diagnose-Hinweise
auf den Zustand des Sensors
Meßgröße
Temperatur
Sensoface-Anzeige
(Sensorzustand)
Betriebsart-Anzeige
(Messen)
Tastatur

19
Quickstart
Tastatur
cal Kalibrierung starten, beenden
conf Konfigurierung starten, beenden
• Ziffernstelle auswählen
(ausgewählte Stelle blinkt)
• Menünavigation
• Stelle ändern
• Menünavigation
enter • Kalibrierung:
Weiter im Programmablauf
• Konfigurierung: Eingaben bestätigen,
nächster Konfigurierschritt
• Meßmodus: Ausgangsstrom anzeigen
cal enter Cal-Info, Anzeige des Zellfaktors
conf enter Error-Info, Anzeige der letzten Fehlermeldung
+ Geräteselbsttest GainCheck starten
Passcodes
Taste + Passcode Menüpunkt
cal + 0000 CAL-Info (Anzeige Zellfaktor, Steilheit)
cal + 0110 Kalibrierung (mit Standardlösung)
cal + 1100 Abgleich Zellfaktor
cal + 1105 Produktkalibrierung
cal + 1001 Kalibrierung (Nullpunkt)
cal + 1015 Abgleich Temperaturfühler
Kongurierung
Taste + Passcode Menüpunkt
conf + 0000 Error-Info (Anzeige letzter Fehler, Löschen)
conf + 1200 Kongurierung
conf + 2222 Sensormonitor
conf + 5555 Stromgeber 1 (Vorgabe Ausgangsstrom)
conf + 5556 Stromgeber 2 (Vorgabe Ausgangsstrom)
conf + + 4321 Werkseinstellung

20
Betriebsart wechseln / Werte eingeben
1) Taste entsprechend der gewünschten Betriebsart drücken
für Kalibrierung - cal
für Kongurierung - conf
Eingabe Passcode
2) Ziernposition auswählen mit Taste ,
Zahlenwert ändern mit Taste 
3) Eingabe bestätigen mit Taste enter
Voraussetzung –
Gerät bendet sich in der Betriebsart„Messen“:
Anzeige der gewählten
Betriebsart
(hier Kalibrierung)
1 2 3
