Kohler K-10217 User manual

Installation Guide
Centerset Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-10217
1056603-2-B

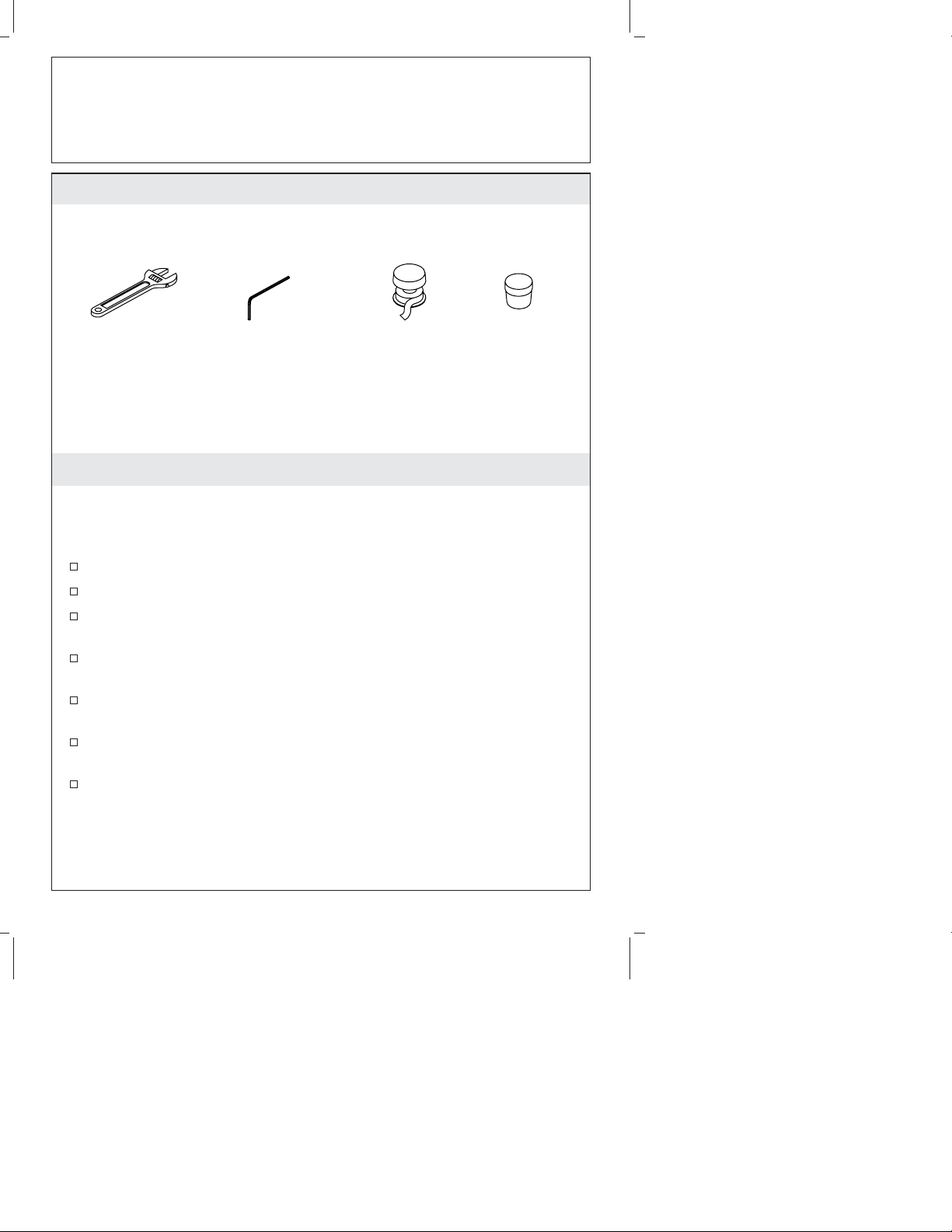

Tools and Materials
Before You Begin
IMPORTANT! Plumbers putty is not needed to install this faucet.
The base of the faucet acts as a water barrier.
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the supply tubing for damage. Replace as necessary.
Clean the lavatory surface to remove any grease, oil, or debris.
This faucet is for use on a single-hole lavatory.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Thread Sealant Plumbers Putty
Hex
Wrench
1056603-2-B 2 Kohler Co.

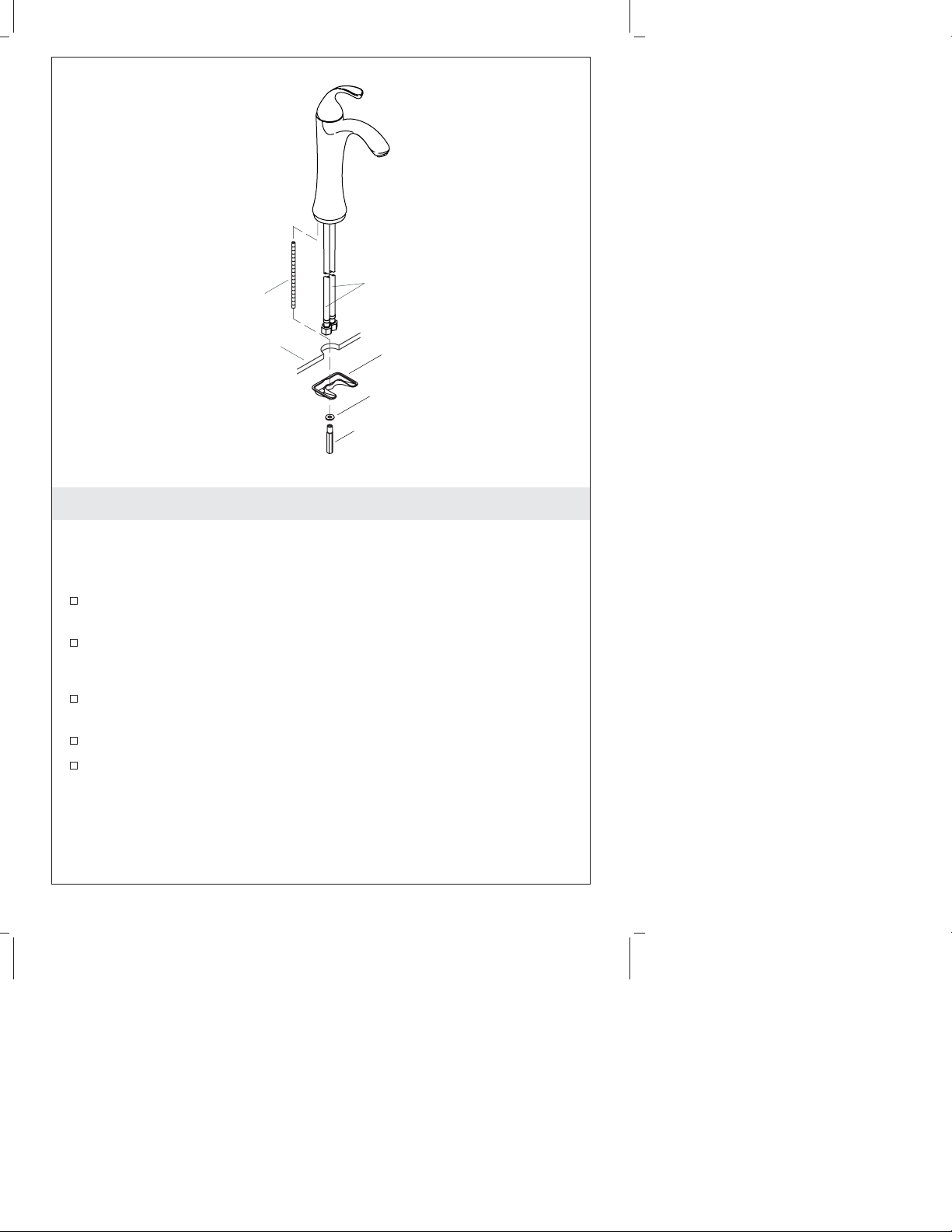

1. Install the Faucet
IMPORTANT! Plumbers putty is not needed to install this faucet.
The base of the faucet acts as a water barrier.
Insert the supply hoses and stud of the faucet through the center
hole of the lavatory.
Position the base of the faucet flush against the center hole of the
lavatory.
From underneath the lavatory, slide the bracket and washer onto
the stud.
Thread the nut onto the stud.
Tighten the nut securely against the bracket to secure the faucet
into place.
Bracket
Washer
Nut
Lavatory
Stud
Supply Hoses
Kohler Co. 3 1056603-2-B

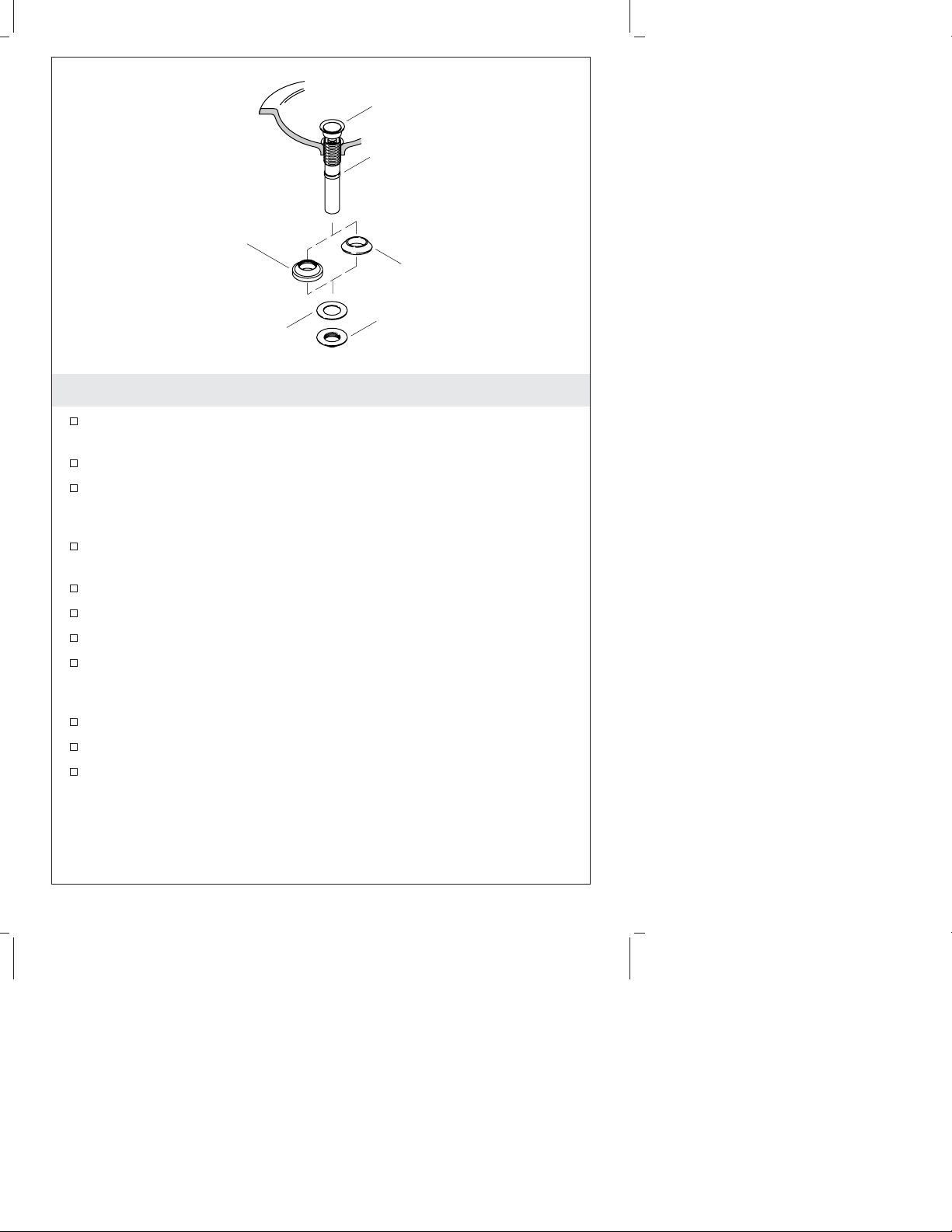

2. Install the Drain
If present, remove the protective plastic cap from the drain and
discard.
Remove the nut, washer, and gasket from the drain body.
Apply a bead of plumbers putty or other sealant around the
underside of the flange according to the sealant manufacturer’s
instructions.
For drains with metal stoppers: Close the drain and rotate the
drain body until the logo is positioned horizontally.
Insert the drain into the drain hole and press into place.
Slide the gasket (tapered side up) onto the drain body.
Slide the washer over the threads on the drain body.
Thread the nut up the drain body until snug against the
underside of the lavatory. Use care not to rotate the drain while
tightening the nut.
Using a wrench, tighten the nut.
Remove any excess putty or sealant.
Connect the P-trap to the drain body.
Washer
Flange
Drain Body
Nut
Tapered Gasket
Thick Tapered Gasket
(for thin-walled vessel style
lavatory installations)
1056603-2-B 4 Kohler Co.

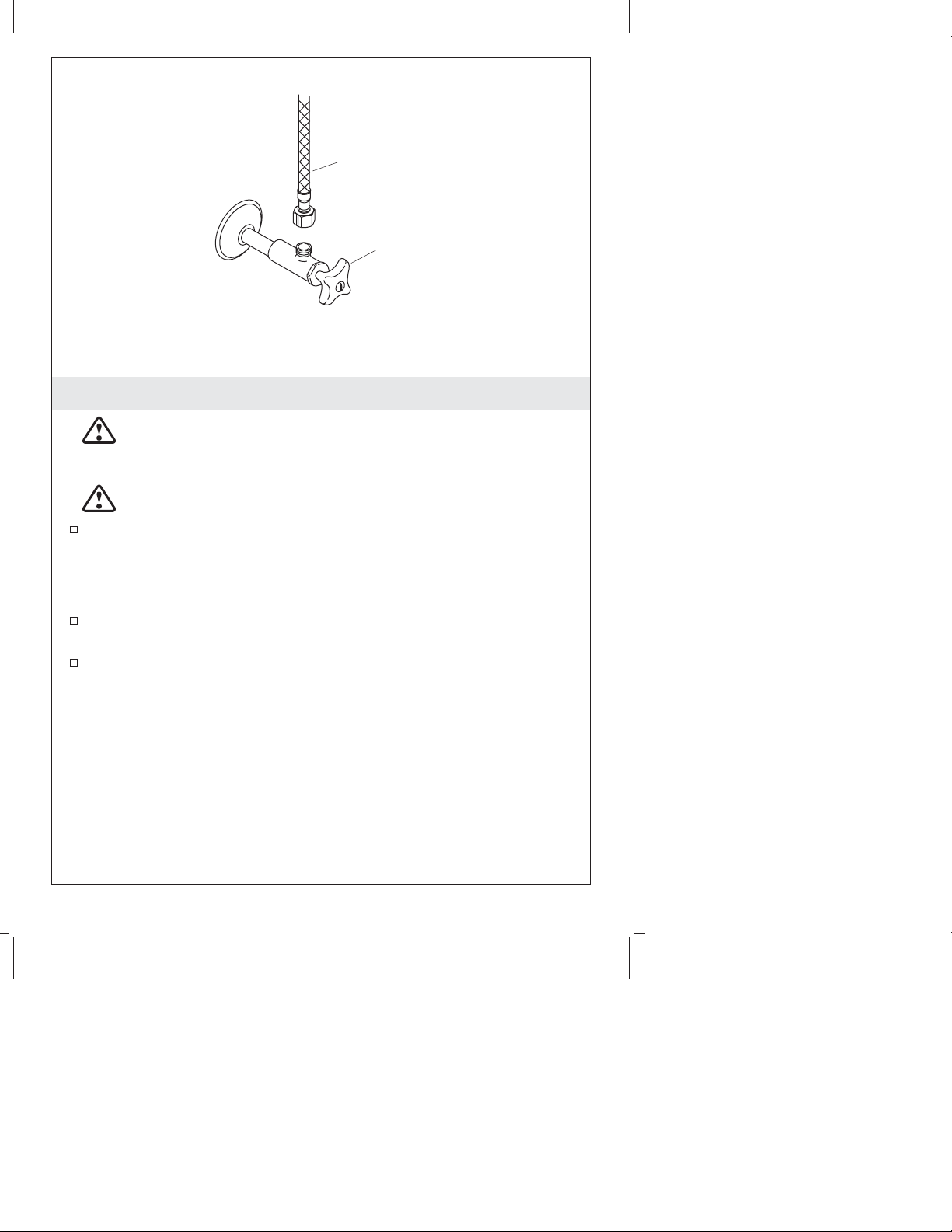

3. Connect the Supplies
CAUTION: Risk of restricted water flow and product
damage. Use extreme care when bending the supplies to
avoid kinking.
CAUTION: Risk of product damage. Do not overtighten the
connections.
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
NOTE: Connect the supply hose marked with a blue dot to the cold
supply.
Connect the supply hoses to the supply stops. Left is hot. Right is
cold.
Tighten the connections with an adjustable wrench.
Supply
Stop
Supply
Hose
Kohler Co. 5 1056603-2-B

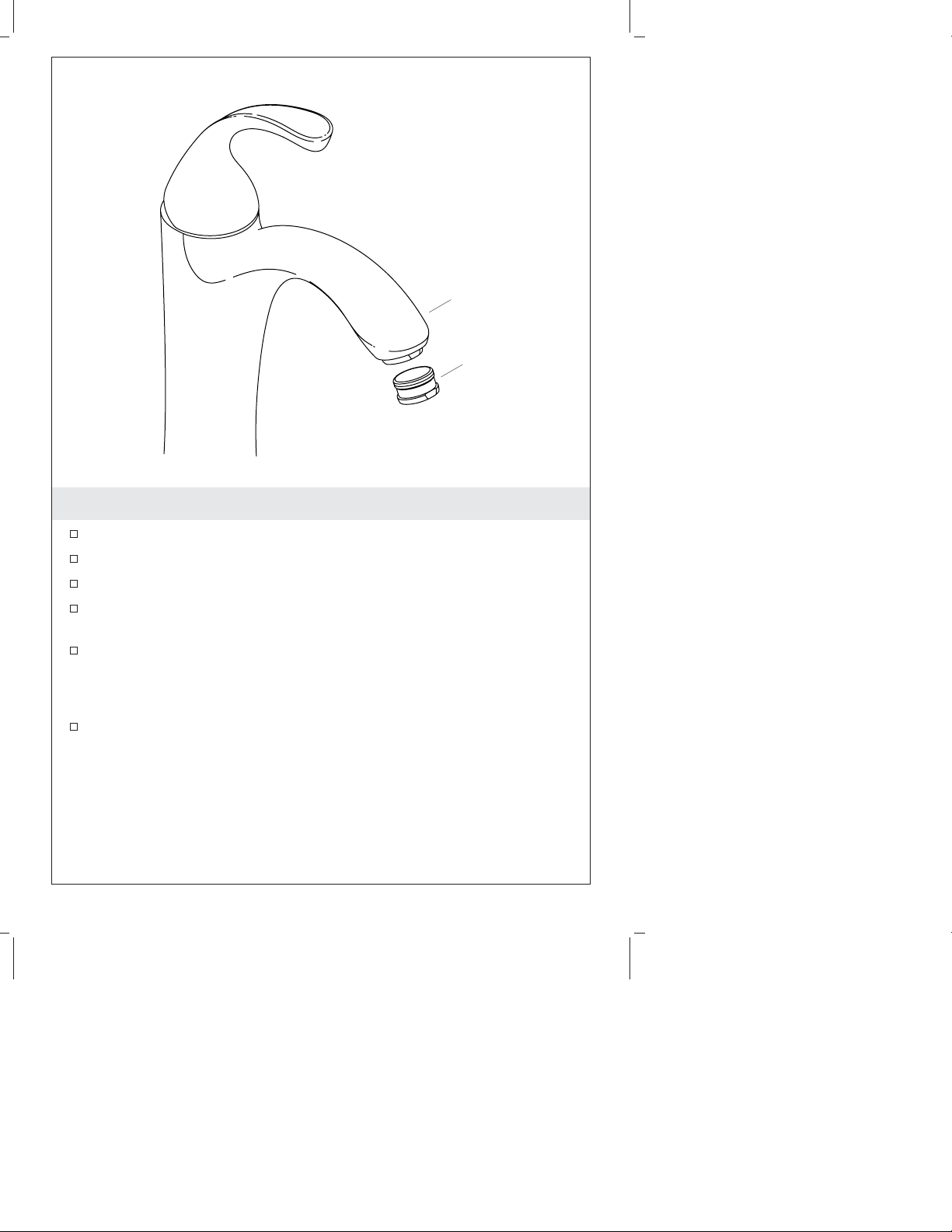

4. Installation Checkout
Connect the drain tailpiece into the P-trap.
Remove the aerator from the faucet spout.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Lift and rotate the faucet handle to the full hot position, then the
full cold position. Run water through the spout for about one
minute to remove any debris. Check for leaks and repair as
needed.
Push the lever handle down to close the water supplies, then
reinstall the aerator.
Aerator
Faucet Spout
1056603-2-B 6 Kohler Co.

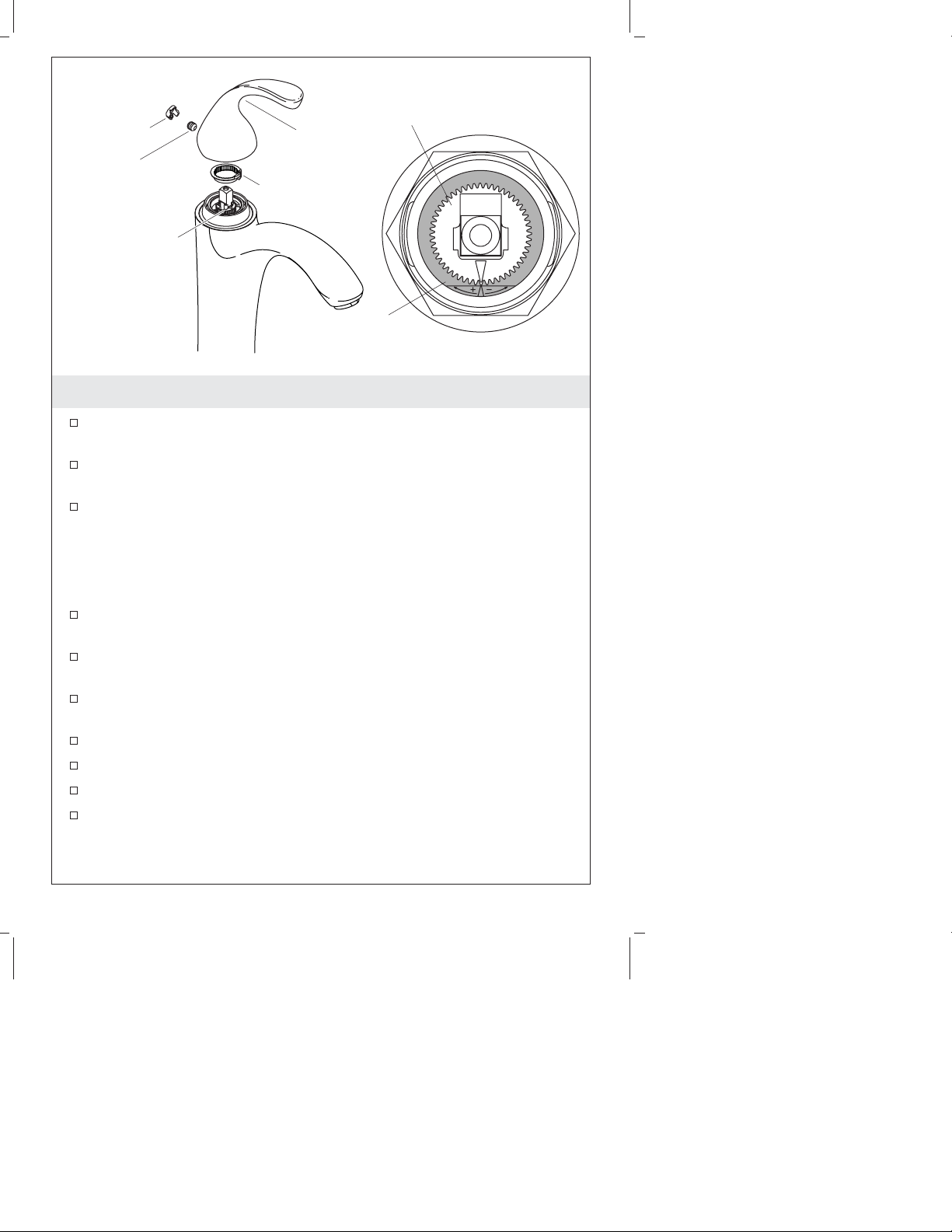

5. Optional Temperature Limiting Adjustment
Carefully pry the plug button off of the lever handle with a small
flat-blade screwdriver.
Loosen the setscrew with a hex wrench, then remove the lever
handle.
Note the position of the locking ring relative to the inner geared
ring.
NOTE: To avoid damage to the locking ring during removal, pry
each side of the locking ring off the inner geared ring with an equal
and even technique.
Gradually pry each side of the locking ring up off of the inner
geared ring and onto the valve stem with a flat-blade screwdriver.
Rotate the locking ring clockwise to increase temperature, or
counterclockwise to decrease temperature.
Align the geared teeth, then slide the locking ring down until
flush against the inner geared ring.
Reinstall the lever handle.
Test the temperature setting. Repeat the above steps, if needed.
Retighten the setscrew.
Press the plug button into place.
Setscrew
Plug Button Handle
Inner Geared
Ring
Locking Ring
Locking Ring
Inner Geared
Ring
Kohler Co. 7 1056603-2-B

Guide d’installation
Robinet de lavabo à petit entraxe
Outils et matériels
Avant de commencer
IMPORTANT ! Du mastic de plombier n’est pas nécessaire pour
installer ce robinet. La base du robinet sert de barrière d’eau.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspecter si la tuyauterie d’alimentation est endommagée.
Remplacer si nécessaire.
Nettoyer la surface du lavabo pour éliminer toute graisse, huile
ou débris.
Ce robinet est conçu pour des lavabos à un orifice.
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Joint
d'étanchéité
pour filetage
Mastic de
plombier
Clé
hexagonale
Kohler Co. Français-1 1056603-2-B

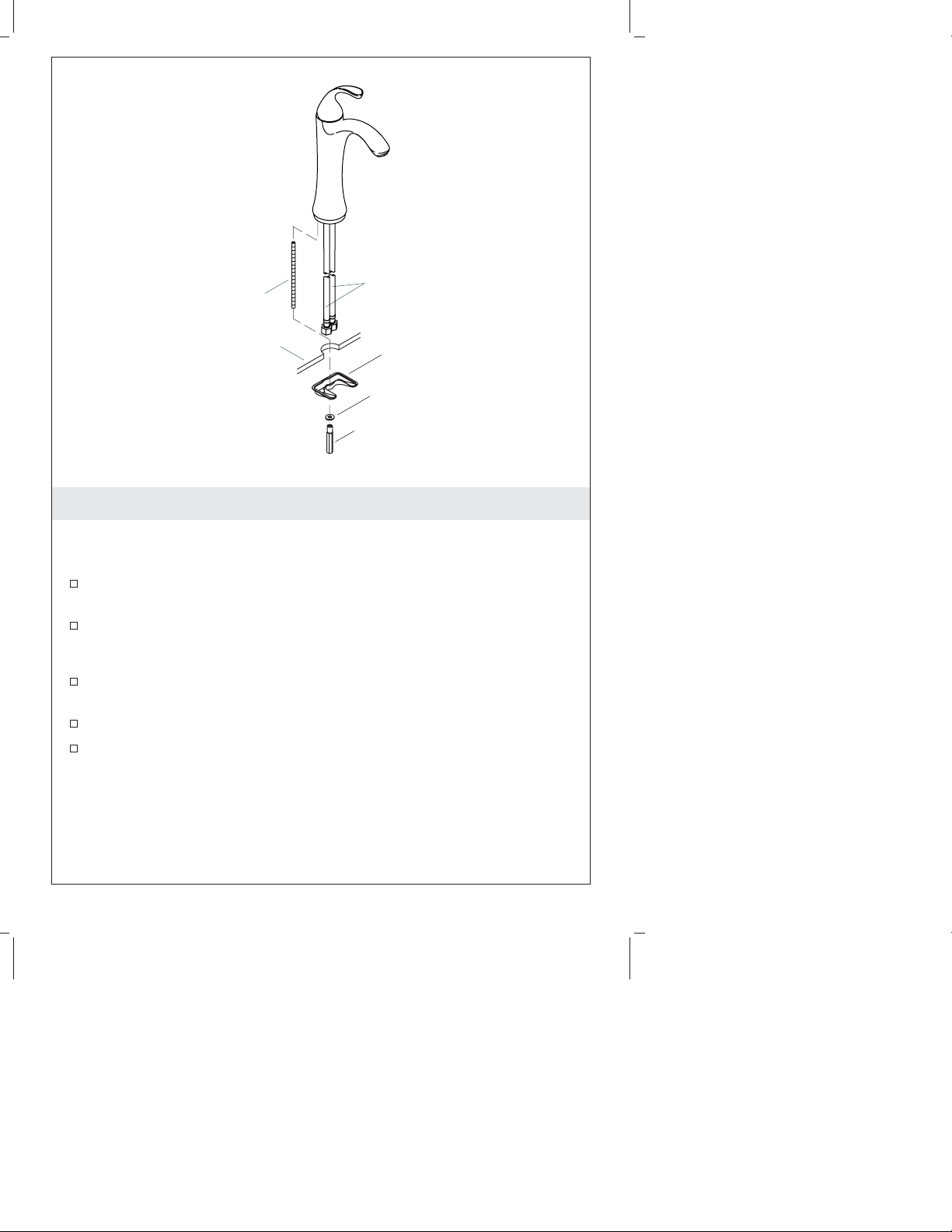

1. Installer le robinet
IMPORTANT ! Du mastic de plombier n’est pas nécessaire pour
installer ce robinet. La base du robinet sert de barrière d’eau.
Insérer les tuyaux d’alimentation et le manche du robinet dans
l’orifice central du lavabo.
Positionner la base du robinet à égalité contre l’orifice central du
lavabo.
À partir du dessous du lavabo, glisser le support et la rondelle
sur le montant.
Serrer l’écrou sur le manche.
Serrer fermement l’écrou contre le support pour sécuriser le
robinet en place.
Support
Rondelle
Écrou
Lavabo
Montant
Flexibles d'alimentation
Kohler Co. Français-2 1056603-2-B

2. Installer le drain
Si présent, retirer le capuchon de protection en plastique du drain
et jeter.
Retirer l’écrou, la rondelle et le joint d’étanchéité du corps du
drain.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de la bride selon les instructions du fabricant.
Pour des drains avec arrêts métalliques: Fermer le drain et
pivoter le corps de celui-ci jusqu’à ce que le logo soit horizontal.
Insérer le drain dans son orifice et presser pour mettre en place.
Glisser le joint (côté biseauté vers le haut) sur le corps du drain.
Glisser la rondelle sur les filetages du corps du drain.
Visser l’écrou sur le corps du drain jusqu’à ce qu’il soit contre la
base du lavabo. Faire attention de ne pas pivoter le drain en
serrant l’écrou.
Utiliser une clé pour serrer l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Connecter le siphon en P au corps du drain.
Bride
Joint biseauté
Rondelle Écrou
Corps du drain
Joint biseauté épais
(pour installations de
lavabo avec vasque
à parois fines)
1056603-2-B Français-3 Kohler Co.

3. Connecter les alimentations
ATTENTION : Risque de limitation de débit d’eau et
d’endommagement du produit. Faire très attention en pliant
les alimentations pour éviter de les pincer.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les raccords.
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
REMARQUE : Connecter le tuyau d’alimentation marqué avec un
point bleu à l’alimentation d’eau froide.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud.
Droite est froid.
Serrer les connexions avec une clé à molette.
Arrêt
d'alimentation
Tuyau
d'alimentation
Kohler Co. Français-4 1056603-2-B

4. Vérification de l’installation
Connecter la pièce de raccordement du drain dans le siphon en P.
Retirer l’aérateur du bec du robinet.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Soulever et pivoter la poignée du robinet à la position chaude
complète, puis à la position froide complète. Faire couler l’eau à
travers le bec pendant une minute environ pour chasser tout
débris. Vérifier s’il y a des fuites et réparer au besoin.
Pousser la poignée du levier vers le bas pour fermer les
alimentations d’eau, puis installer à nouveau l’aérateur.
Aérateur
Bec de robinet
1056603-2-B Français-5 Kohler Co.

5. Réglage optionnel de limitation de température
Délicatement déloger le bouchon de la poignée de levier avec un
petit tournevis plat.
Desserrer la vis de retenue avec une clé hexagonale, puis retirer la
poignée du levier.
Noter la position de la bague d’arrêt par rapport à la bague
d’engrenage intérieure.
REMARQUE : Afin d’éviter un endommagement de la bague
d’arrêt, soulever chaque côté de la bague d’engrenage intérieure de
manière égale.
Soulever graduellement chaque côté de la bague d’arrêt hors de
la bague d’engrenage intérieure et sur la tige de la valve avec un
tournevis plat.
Pivoter la bague d’arrêt vers la droite pour augmenter la
température, ou vers la gauche pour la diminuer.
Aligner les dents, puis glisser la bague d’arrêt vers le bas jusqu’à
l’alignement contre la bague d’engrenage intérieure.
Installer à nouveau la poignée à levier.
Tester le réglage de température. Répéter les étapes ci-dessus, si
besoin.
Resserrer les vis de retenue.
Presser le bouchon en place.
Vis de
retenue
Bouchon Poignée
Bague d'engrenage
intérieur
Anneau de
serrage
Anneau
de serrage
Bague
d'engrenage
intérieur
Kohler Co. Français-6 1056603-2-B

Guía de instalación
Grifería de lavabo de orificios centrales
Herramientas y materiales
Antes de comenzar
¡IMPORTANTE! Para instalar esta grifería no se necesita masilla de
plomería. La base de la grifería actúa como una barrera contra el
agua.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise las tuberías de suministro para asegurarse que no estén
dañadas. Reemplace según sea necesario.
Limpie la superficie del lavabo para eliminar la grasa, aceite o
residuos.
Esta grifería está diseñada para utilizarse en lavabos de un solo
orificio.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave ajustable Cinta
selladora
de roscas Masilla de
plomería
Llave
hexagonal
Kohler Co. Español-1 1056603-2-B

1. Instale la grifería
¡IMPORTANTE! Para instalar esta grifería no se necesita masilla de
plomería. La base de la grifería actúa como una barrera contra el
agua.
Pase las mangueras de suministro y la varilla roscada de la
grifería a través del orificio central del lavabo.
Coloque la base de la grifería al ras contra el orificio central del
lavabo.
Por debajo del lavabo, deslice el soporte y la arandela en la
varilla roscada.
Enrosque la tuerca en la varilla roscada.
Apriete bien la tuerca contra el soporte para fijar la grifería en su
lugar.
Soporte
Arandela
Tuerca
Lavabo
Varilla roscada
Mangueras de suministro
Kohler Co. Español-2 1056603-2-B

2. Instale el desagüe
Si existe, retire y deseche el tapón plástico de protección del
desagüe.
Retire la tuerca, la arandela y el empaque del cuerpo del desagüe.
Aplique una tira de masilla de plomería u otro sellador en el lado
inferior de la brida según las instrucciones del fabricante del
sellador.
Para desagües con obturadores de metal: Cierre el desagüe y gire
el cuerpo del desagüe hasta que el logo quede colocado
horizontalmente.
Inserte el desagüe en el orificio de desagüe y presione en su
lugar.
Deslice el empaque (con el lado cónico hacia arriba) sobre el
cuerpo del desagüe.
Deslice la arandela sobre las roscas del cuerpo del desagüe.
Enrosque la tuerca en el cuerpo del desagüe hasta que esté
apretada contra el lado inferior del lavabo. Tenga cuidado de no
girar el desagüe al apretar la tuerca.
Utilizando una llave, apriete la tuerca.
Limpie el exceso de masilla de plomería o sellador.
Conecte la trampa en P al cuerpo del desagüe.
Brida
Empaque cónico
Arandela
Cuerpo del desagüe
Empaque cónico grueso
(para instalaciones en
lavabo estilo vessel de
pared delgada)
Tuerca
1056603-2-B Español-3 Kohler Co.

3. Conecte los suministros
PRECAUCIÓN: Riesgo de flujo limitado del agua y de
daños al producto. Tenga cuidado al arquear los tubos de
suministro para evitar que se doblen.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado las conexiones.
Si el lavabo no está instalado, instálelo en este momento. Siga las
instrucciones del fabricante del lavabo.
NOTA: Conecte la manguera del suministro identificada por un
punto azul al suministro de agua fría.
Conecte las mangueras de suministro a las llaves de paso. La
izquierda es caliente. La derecha es fría.
Apriete las conexiones con una llave ajustable.
Llave de
paso
Manguera del
suministro
Kohler Co. Español-4 1056603-2-B

4. Verificación de la instalación
Conecte el tubo de desagüe a la trampa en P.
Retire el aireador del surtidor de la grifería.
Abra el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas. Repare según sea necesario.
Levante y gire la manija de la grifería a la posición
completamente abierta del agua caliente, luego completamente
abierta del agua fría. Deje que el agua corra por el surtidor por
aproximadamente un minuto para eliminar las partículas.
Verifique que no haya fugas y repare de ser necesario.
Empuje la manija de palanca hacia abajo para cerrar los
suministros de agua, luego vuelva a instalar el aireador.
Aireador
Surtidor de
la grifería
1056603-2-B Español-5 Kohler Co.

5. Ajuste opcional del límite de temperatura
Con cuidado haga palanca para sacar el botón de la manija de
palanca con un destornillador plano y pequeño.
Afloje el tornillo de fijación con una llave hexagonal, luego
desmonte la manija de palanca.
Tome nota de la posición del anillo de fijación con respecto al
anillo interior de engranaje.
NOTA: Para evitar dañar el anillo de fijación durante la
desinstalación, apalanque cada lado del anillo de fijación
separándolo del anillo de engranaje de manera pareja y uniforme.
Apalanque gradualmente cada lado del anillo de fijación
separándolo del anillo de engranaje y espiga de la válvula con un
destornillador plano.
Gire el anillo de fijación a la derecha para aumentar la
temperaturaoalaizquierda para disminuirla.
Alinee los dientes de engranaje, y deslice hacia abajo el anillo de
fijación hasta que quede al ras con el anillo interior de engranaje.
Vuelva a instalar la manija de palanca.
Pruebe el ajuste de la temperatura. Repita los pasos anteriores, si
es necesario.
Vuelva a apretar el tornillo de fijación.
Presione el tapón en su lugar.
Tornillo de
fijación
Tapón Manija
Anillo interior de
engranaje
Anillo de fijación
Anillo de
fijación
Anillo interior
de engranaje
Kohler Co. Español-6 1056603-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1056603-2-B
