Kohler K-6356 User manual

Installation Guide
Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-6356
1025491-2-C

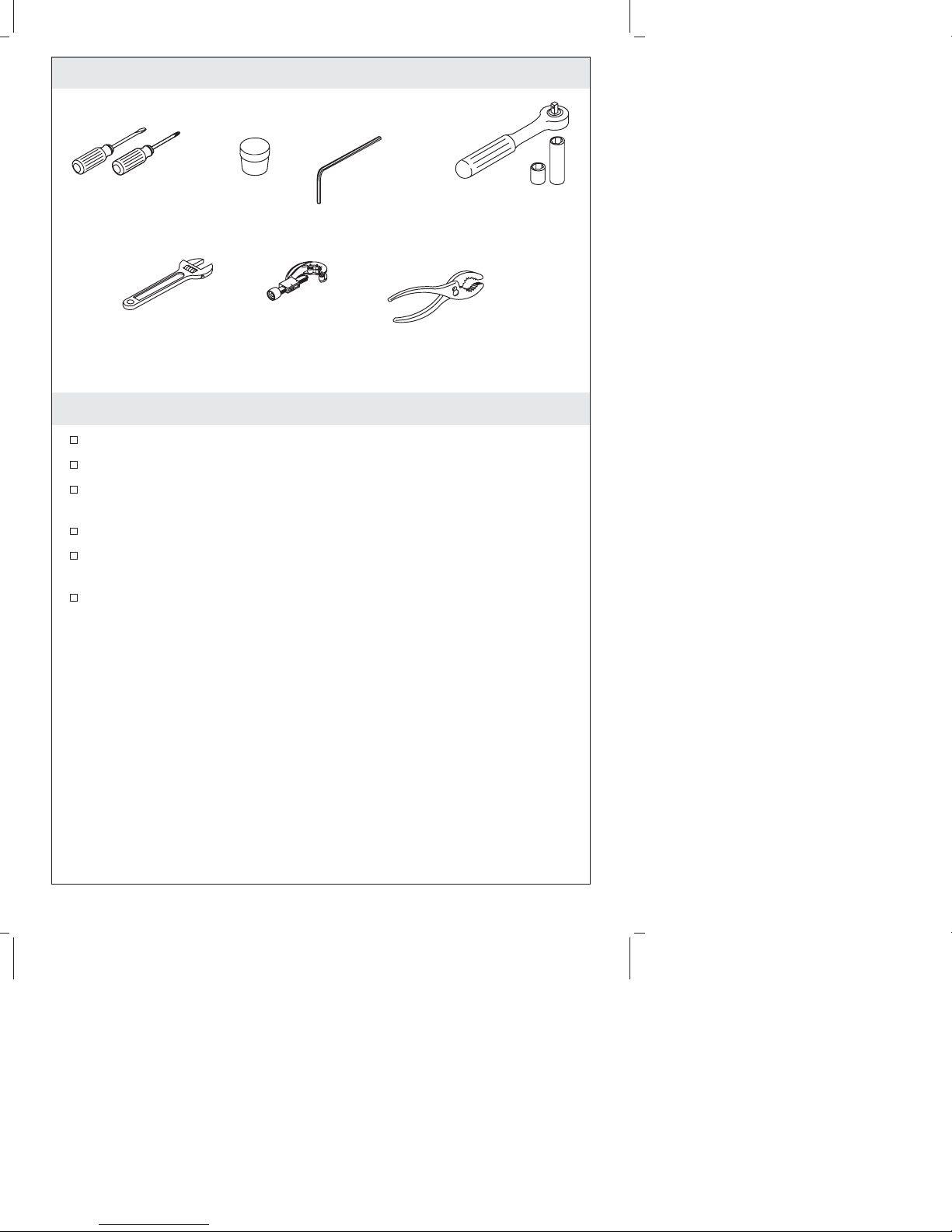

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
Do not attach a dishwasher to the faucet spray outlet.
For new installations, assemble the faucet to the sink before
installing the sink.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Tube Cutter Pliers
5/64" Hex
Wrench
Plumbers
Putty Socket Wrench with
7/16" Deep Socket
Assorted
Screwdrivers
1025491-2-C 2 Kohler Co.

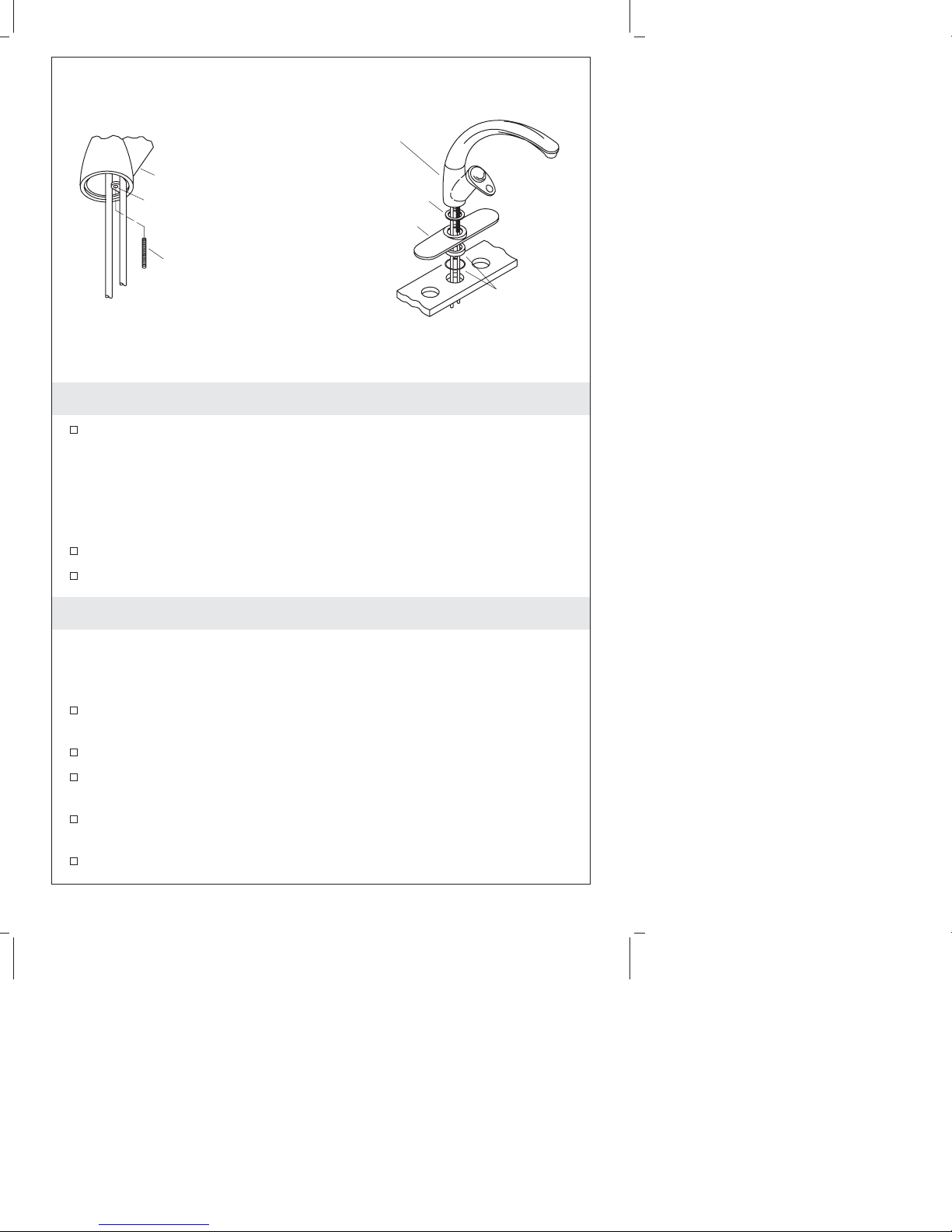

1. Install the Mounting Stud
Screw the mounting stud into the threaded hole at the bottom of
the faucet body. The mounting stud should extend slightly
beyond the threaded hole in the body.
For 1-hole Installations:
NOTE: The escutcheon, spacer, and O-ring are not required.
Slide the rubber washer over the faucet tubing and hose.
Insert the faucet tubing and hose into the hole.
2. Install the Escutcheon (Optional)
NOTE: For installation on marble, do not use plumbers putty. Use
the self-adhesive gaskets provided. Remove the paper backing and
apply the gaskets (adhesive side down) over the outside holes.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheon according to the manufacturer’s instructions.
Insert the O-ring into the groove of the spacer.
Slide the rubber washer, escutcheon, and spacer (O-ring side
down) over the faucet tubing and hose.
Insert the faucet tubing and hose into the center hole, carefully
aligning the escutcheon.
Press down on the escutcheon. Remove any excess putty.
Faucet Body
Mounting Stud
Threaded Hole
Rubber
Washer
Spacer and
O-Ring
Escutcheon
Faucet Body
Kohler Co. 3 1025491-2-C

3. Secure the Faucet
Position the bracket, washer, and nut to the mounting stud from
the underside of the sink.
Position the faucet and escutcheon on the sink to obtain the
desired alignment.
Tighten the nut to secure the faucet to the sink. For best access,
use a socket wrench with a 7/16” deep socket.
Nut
Washer
Bracket
1025491-2-C 4 Kohler Co.

4. Connect the Spray Hose
Apply a ring of plumbers putty or other sealant to the spray
guide according to the manufacturer’s instructions.
Insert the spray guide into the sink hole.
Attach and tighten the spray guide nut.
Insert the spray hose end through the spray guide from the top.
Secure the hose to the external threads on the spray tube.
Apply
plumbers
putty.
Spray Hose
Spray Tube
Spray
Guide Nut
Kohler Co. 5 1025491-2-C

5. Install the Supplies
NOTE: If the supply tubes need to be cut, allow for required
penetration of the tube into the supply stop.
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
Allow for required penetration of the supply tubes into the
supply stops.
Cut the supply tubes as needed.
Slide the coupling nut then the ferrule onto the copper tubing.
Set the compression fittings over the copper tubing.
Hand tighten the coupling nuts.
Slide the coupling nut then the ferrule onto each supply tube.
Set the compression fittings over the supply tubes.
Hand tighten the coupling nuts.
NOTE: Do not apply torque to the supply fittings at the bottom of
the faucet while installing or tightening the compression fittings.
Carefully bend the supply tubes to align them with the supply
stops.
Slide the coupling nuts and ferrules from the stops onto the
supply tubes.
Copper
Tubing
Coupling
Nut
Compression
Fitting
Supply
Tube
Coupling
Nut
Ferrule
Ferrule
1025491-2-C 6 Kohler Co.

Install the Supplies (cont.)
Insert the supply tubes into the outlets of the shut-off valves.
Tighten the coupling nuts on the shut-off valves.
Turn on the water supply.
6. Installation Checkout
Remove the aerator from the end of the spout by turning it
counterclockwise.
Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one
minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.
Kohler Co. 7 1025491-2-C

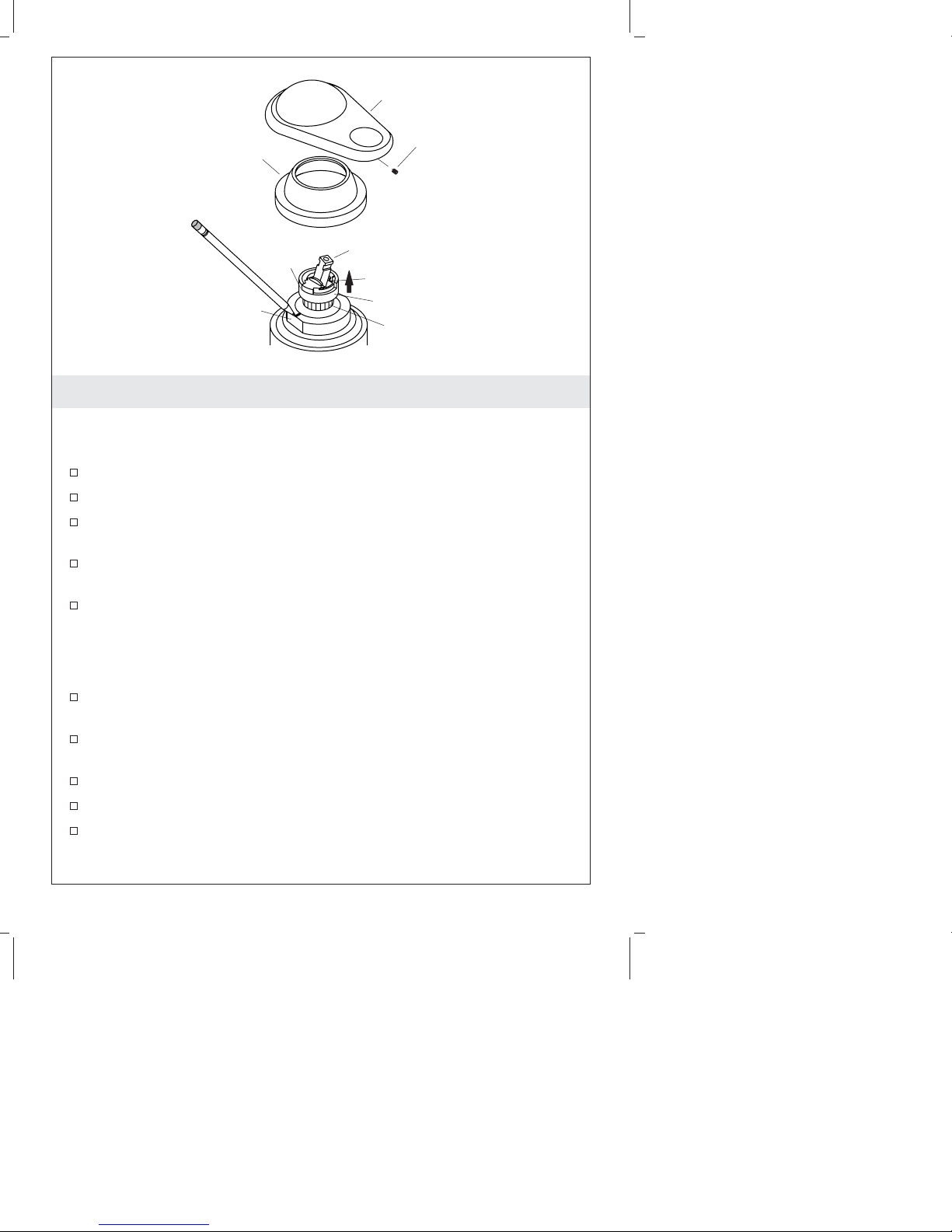

7. Optional Temperature Limiting Adjustment
NOTE: Before adjusting the water temperature, ensure the handle is
turned all the way to the left. This is the maximum hot position.
Loosen the setscrew.
Remove the handle and bonnet.
Turn on the water to the maximum temperature by pushing the
valve stem up and turning it clockwise.
Mark the current position of the temperature stop tab (top edge)
on the mounting nut with a marker or pencil.
Lift the indexer and top disc just enough to clear the valve
splines and to allow rotation.
NOTE: Each spline notch is an average 9.5°F (5.3°C) change in
temperature.
Turn the indexer, top disc, and valve stem counterclockwise until
the desired temperature is achieved.
Reinstall the indexer and top disc to the valve, making sure the
top disc is snapped fully into the indexer.
Turn off the water by pulling the valve stem down.
Reinstall the bonnet and handle.
Tighten the setscrew.
Top Disc
Indexer
Handle
Setscrew
Bonnet
Mounting Nut
Splines
Valve Stem
Stop Tab
1025491-2-C 8 Kohler Co.

Guide d’installation
Robinet d’évier de cuisine

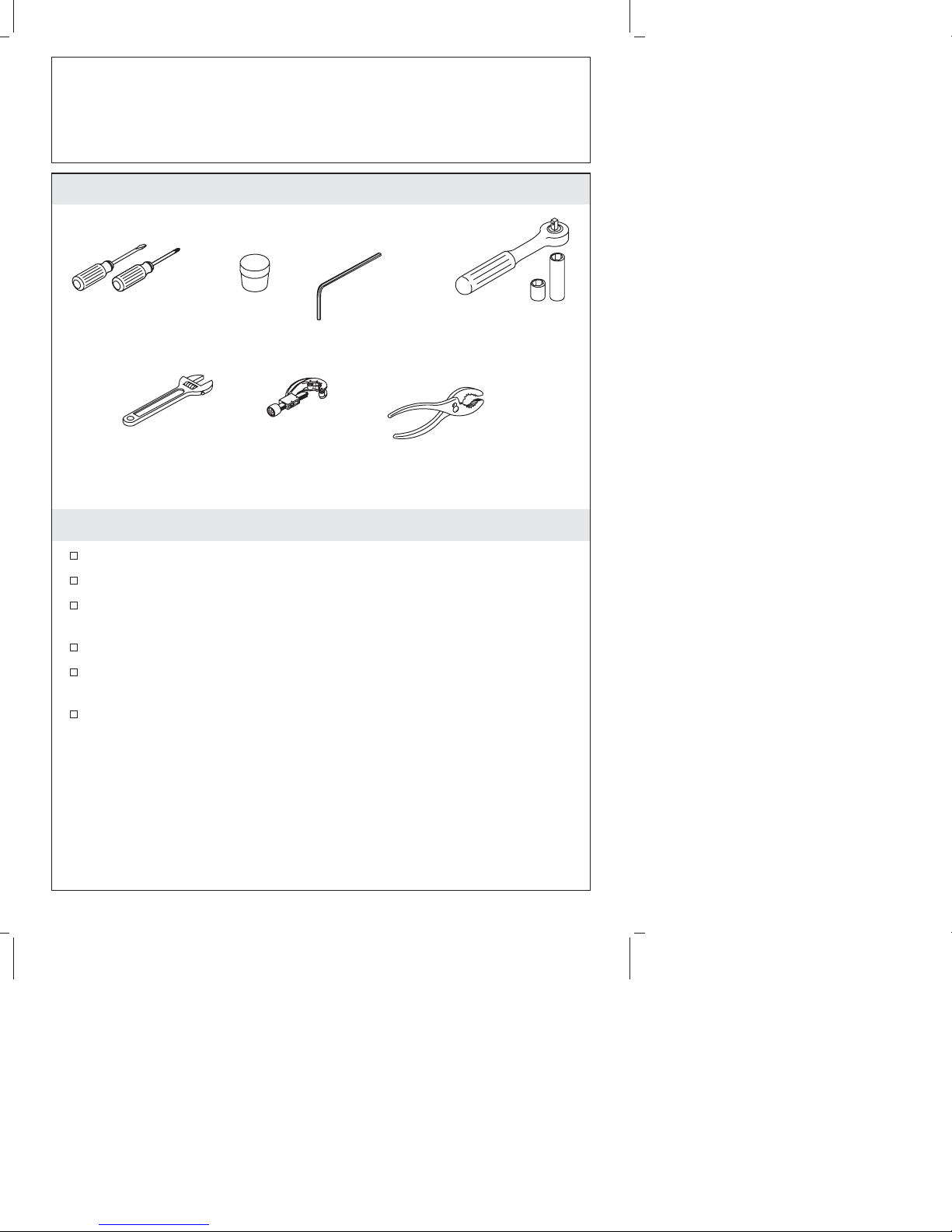

Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Ne pas connecter un lave vaisselle à la sortie du vaporisateur du
robinet.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Coupe-
tubes Pinces
Clé
hexagonale
de 5/64"
Mastic de
plombier Clé à douille
profonde de 7/16"
(1,1 cm)
Tournevis
assortis
Kohler Co. Français-1 1025491-2-C

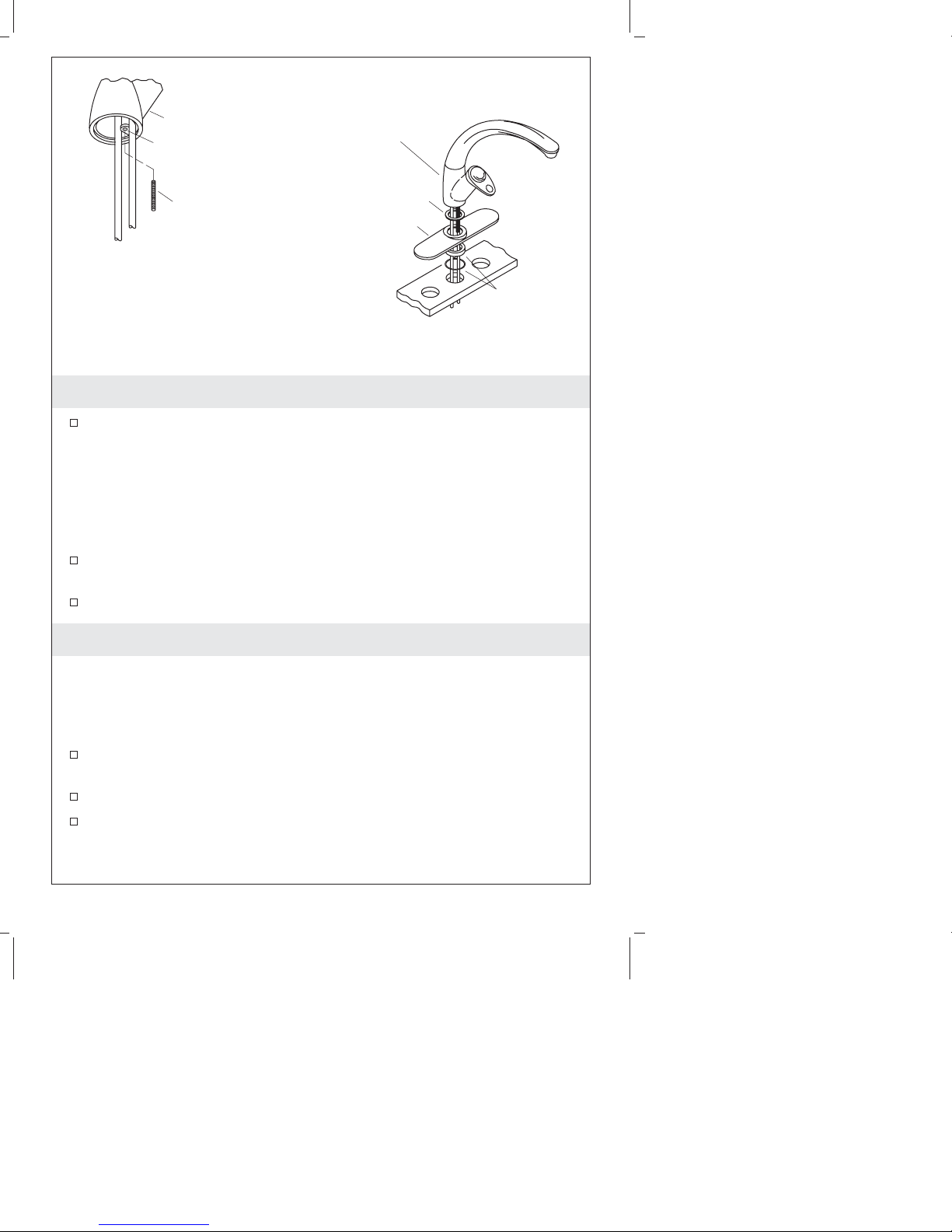

1. Installer la tige de fixation
Visser la tige de fixation dans l’orifice fileté à la base du corps du
robinet La tige de fixation devrait s’étendre légèrement au-delà de
l’orifice fileté dans le corps.
Pour des installations à 1 orifice:
REMARQUE : L’applique, l’espaceur et le joint torique ne sont pas
nécessaires.
Glisser la rondelle en caoutchouc sur le tuyau et le flexible du
robinet.
Insérer la tuyauterie du robinet et le flexible dans l’orifice.
2. Installer l’applique (Optionnelle)
REMARQUE : Pour une installation sur marbre,ne pas utiliser du
mastic de plombier. Utiliser les joints autocollants fournis. Retirer le
papier et appliquer les joints (côté adhésif vers le bas) sur les orifices
extérieurs.
Appliquer du mastic de plombier ou un joint semblable sous
l’applique selon les instructions du fabricant du mastic.
Insérer le joint torique dans la rainure de l’espaceur.
Glisser la rondelle en caoutchouc, l’applique, et l’espaceur (joint
torique vers le bas) sur le tuyau et le flexible du robinet.
Bec
Tige de
fixation
Trou fileté
Rondelle en
caoutchouc
Espaceur et
joint torique
Applique
Corps du robinet
1025491-2-C Français-2 Kohler Co.

Installer l’applique (Optionnelle) (cont.)
Insérer le tuyau et le flexible dans l’orifice central, aligner
soigneusement l’applique.
Presser l’applique vers le bas. Retirer tout excès de mastic.
Kohler Co. Français-3 1025491-2-C

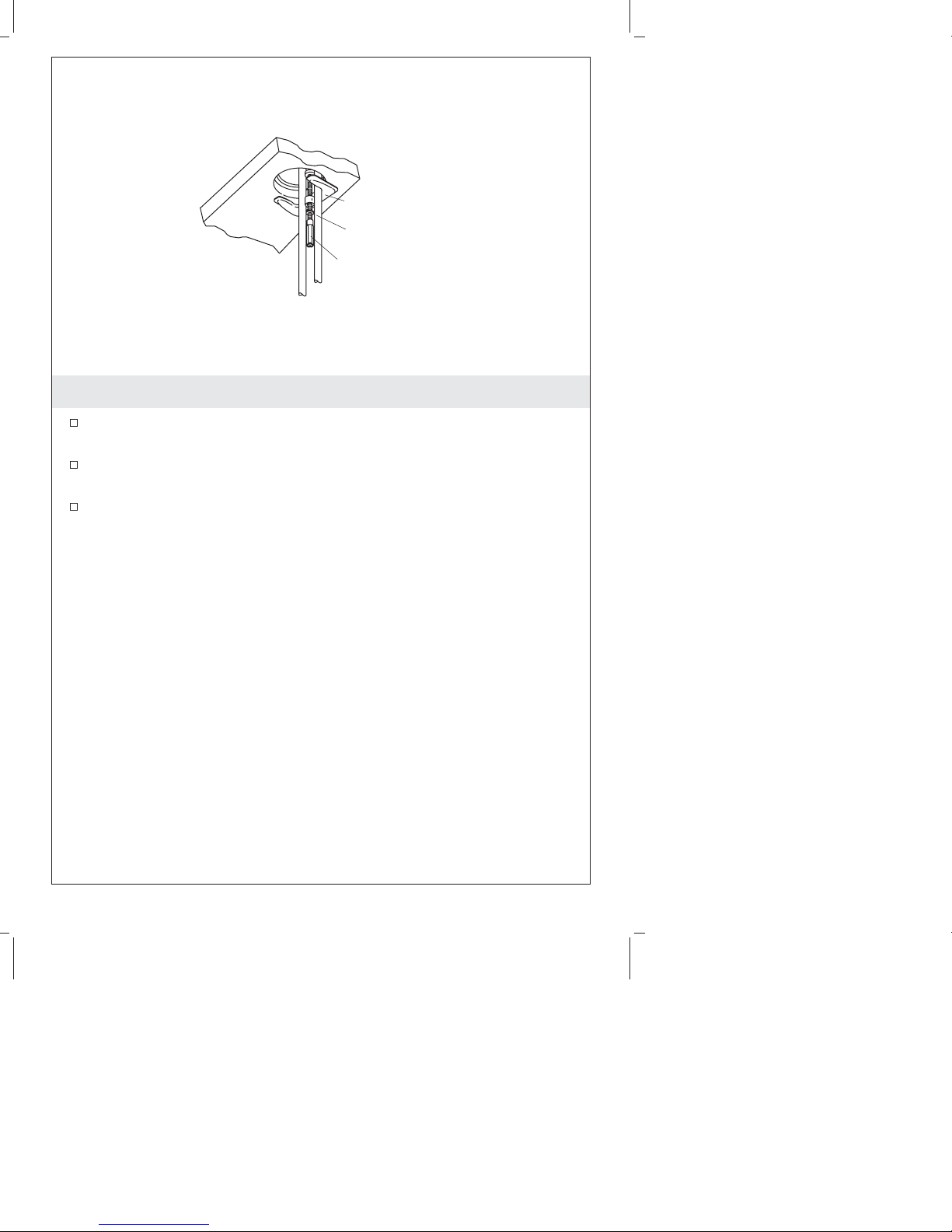

3. Sécuriser le robinet
Positionner le support, la rondelle et l’écrou sur le montant de
support sous l’évier.
Positionner le robinet et l’applique sur l’évier pour obtenir
l’alignement désiré.
Serrer l’écrou pour sécuriser le robinet à l’évier. Pour un meilleur
accès, utiliser une clé à pipe avec une douille de 7/16″.
Écrou
Rondelle
Support
1025491-2-C Français-4 Kohler Co.

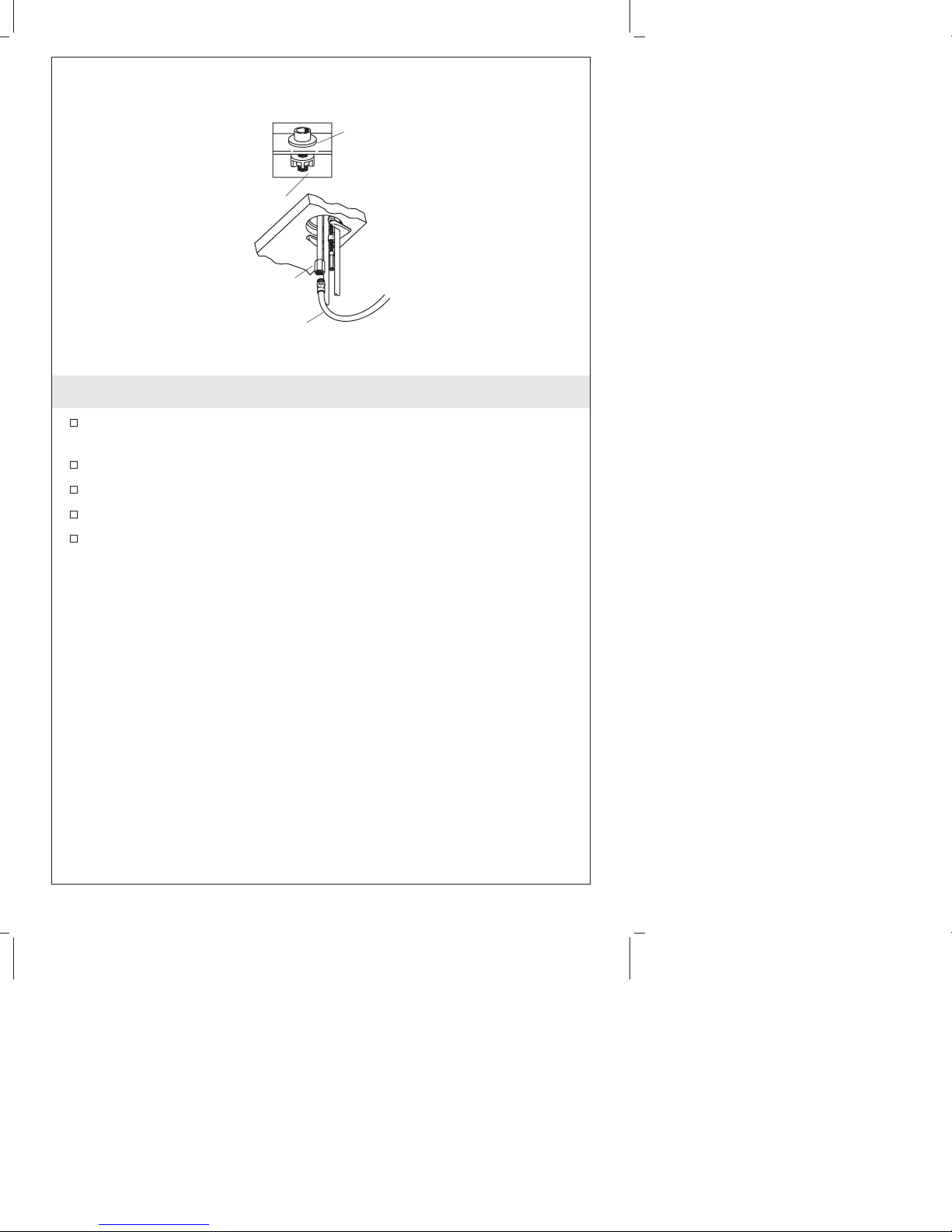

4. Connecter le tuyau du vaporisateur
Appliquer du mastic d’étanchéité ou un produit semblable à
l’ensemble du guide de vaporisateur selon les instructions du
fabricant.
Introduire le guide de vaporisateur dans l’orifice de l’évier.
Attacher et serrer l’écrou du guide du vaporisateur.
Insérer l’extrémité du flexible à travers le guide du vaporisateur
et depuis le dessus.
Sécuriser le flexible aux filetages extérieurs du tube du
vaporisateur.
Appliquer du
mastic de
plomberie.
Écrou guide
vaporisateur
Tuyau
vaporisateur
Tube
vaporisateur
Kohler Co. Français-5 1025491-2-C

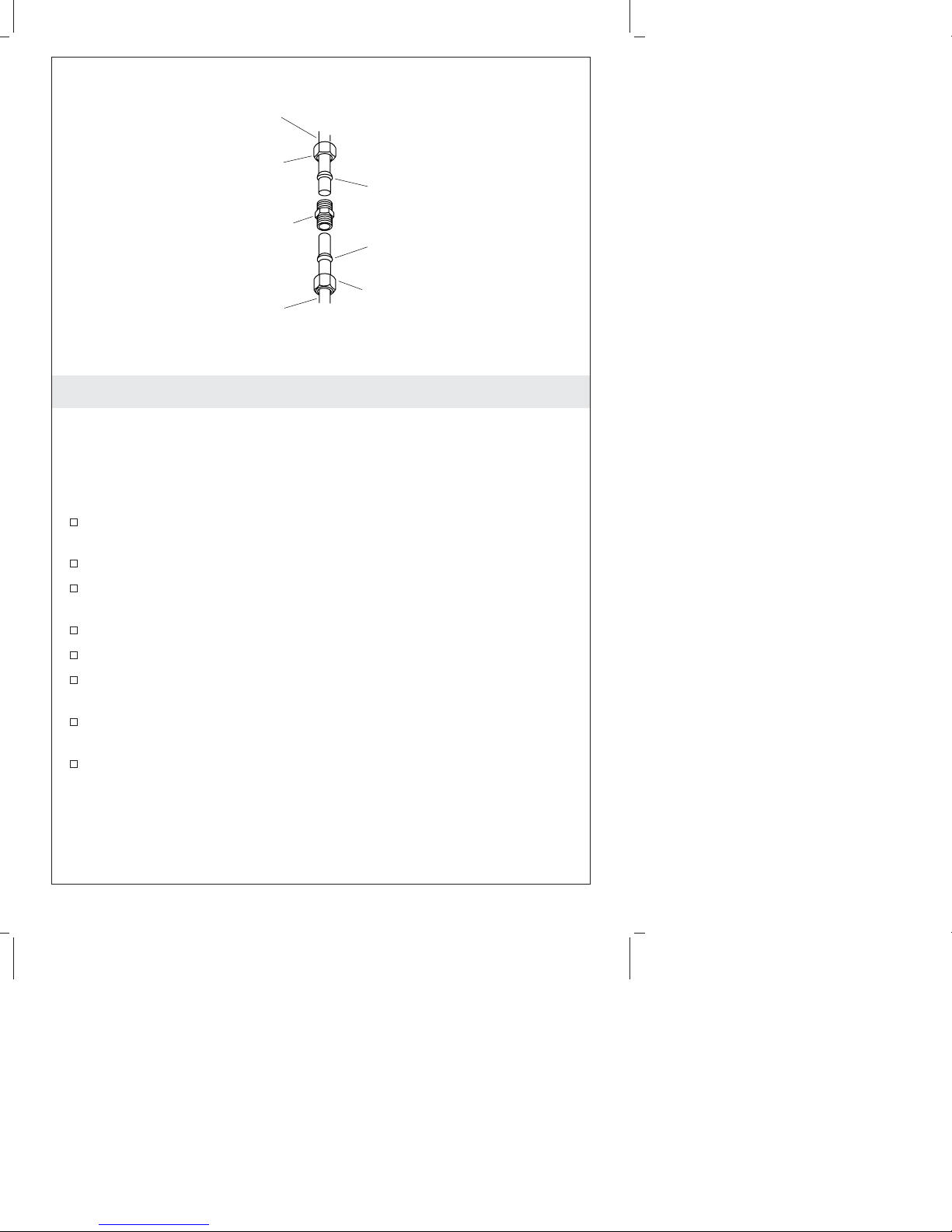

5. Installer les alimentations
REMARQUE : Si les tubes d’alimentation doivent être coupés,
prévoir la longueur d’emboitement dans l’arrêt d’alimentation.
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Prévoir une longueur d’emboîtement des tubes d’alimentation
dans les robinets d’arrêt.
Couper les tubes d’alimentation si nécessaire.
Glisser l’écrou de couplage, puis la bague de compression sur le
tube en cuivre.
Positionner les raccords de compression sur le tuyau en cuivre.
Serrer les écrous de couplage à la main.
Glisser l’écrou de couplage, puis la bague de compression sur
chaque tube en cuivre.
Positionner les raccords de compression sur les tubes
d’alimentation.
Serrer les écrous de couplage à la main.
REMARQUE : Ne pas forcer sur les raccords de la partie inférieure
des robinets pendant l’installation ou le serrage des raccords de
compression.
Tube en
cuivre
Écrou de
couplage
Raccords à
compression
Tuyau
d'alimentation
Écrou de
couplage
Bague
d'extrémité
Bague
d'extrémité
1025491-2-C Français-6 Kohler Co.

Installer les alimentations (cont.)
Courber délicatement les tubes d’alimentation pour les alignés
avec les robinets d’arrêt.
Glisser les écrous de couplage et bagues d’extrémité sur les
tuyaux d’alimentation.
Insérer les tubes d’alimentation dans les sorties des valves d’arrêt.
Serrer les écrous de couplage sur les valves d’arrêt.
Ouvrir l’alimentation d’eau.
6. Vérification de l’installation
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet
pendant une minute.
Presser la poignée du robinet vers le bas en position
FERMETURE.
Rattacher l’aérateur en le tournant vers la droite.
Kohler Co. Français-7 1025491-2-C

7. Réglage optionnel de limitation de température
REMARQUE : Avant d’ajuster la température d’eau, s’assurer que la
poignée soit tournée complètement vers la gauche. Ceci est la
position du chaud maximal.
Desserrer la vis de retenue.
Retirer la poignée et le chapeau.
Ouvrir l’eau à la température maximum en poussant la tige de la
valve vers le haut et tourner vers la droite.
Marquer la position courante de la languette d’arrêt de
température (bord supérieur) sur l’écrou de fixation avec un
feutre ou un crayon à papier.
Soulever suffisamment l’indexeur et le disque supérieur, pour
dégager les cannelures et permettre la rotation.
REMARQUE : Chaque cannelure représente un changement de
température moyen de 9,5°F (5,3°C).
Tourner l’indexeur, le disque supérieur et la tige de valve vers la
gauche jusqu’à atteindre la température désirée.
Réinstaller l’indexeur et le disque supérieur, en s’assurant de le
loger complètement dans l’indexeur.
Couper l’eau en tirant la tige de la valve vers le bas.
Réinstaller le chapeau et la poignée.
Serrer la vis de retenue.
Disque supérieur
Indexeur
Poignée
Vis de retenue
Chapeau
Écrou de fixation
Cannelures
Tige de la valve
Languette
d'arrêt
1025491-2-C Français-8 Kohler Co.

Guía de instalación
Grifería de fregadero de cocina
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
No conecte el lavaplatos a la salida del rociador de la grifería.
Para instalaciones nuevas, monte la grifería en el fregadero antes
de instalar el fregadero.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable Cortatubos Pinzas
Llave
hexagonal
de 5/64"
Masilla de
plomería Llave de dados con
dado de 7/16"
Destornilladores
surtidos
Kohler Co. Español-1 1025491-2-C

1. Instale la varilla roscada
Enrosque la varilla roscada en el orificio roscado de la parte
inferior del cuerpo de la grifería. Las varillas roscadas deben
sobresalir un poco del orificio roscado en el cuerpo.
Para instalaciones de un orificio:
NOTA: No son necesarios el chapetón, el espaciador ni el arosello
(O-ring).
Deslice la arandela de goma por los tubos y la manguera de la
grifería.
Inserte los tubos y la manguera de la grifería en el orificio.
2. Instale el chapetón (opcional)
NOTA: Para instalaciones en mármol, no utilice masilla de plomería.
Utilice los empaques autoadhesivos provistos. Retire el papel
posterior protector y aplique los empaques (el adhesivo hacia abajo)
sobre los orificios exteriores.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del chapetón, según las instrucciones del fabricante.
Inserte el arosello (O-ring) en la ranura del espaciador.
Deslice la arandela de goma, el chapetón y el espaciador (con el
arosello hacia abajo) por los tubos y la manguera de la grifería.
Orificio de
roscado
Varilla
roscada
Cuerpo de
la grifería
Arandela
de goma
Espaciador
y arosello
Chapetón
Cuerpo de
la grifería
1025491-2-C Español-2 Kohler Co.

Instale el chapetón (opcional) (cont.)
Inserte los tubos y la manguera de la grifería en el orificio central
y alinee el chapetón con cuidado.
Presione sobre el chapetón. Limpie el exceso de masilla.
Kohler Co. Español-3 1025491-2-C

3. Fije la grifería
Por debajo del fregadero, coloque el soporte, la arandela y la
tuerca en la varilla roscada.
Coloque la grifería y el chapetón en el fregadero, de manera que
obtenga la alineación deseada.
Apriete la tuerca para fijar la grifería en el fregadero. Para un
mejor acceso, utilice una llave de dados con un dado largo de
7/16″.
Tuerca
Arandela
Abrazadera
1025491-2-C Español-4 Kohler Co.
