Kohler K-10441 User manual

Installation Guide
Single-Control Entertainment Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-10441 K-10443
1059390-2-A

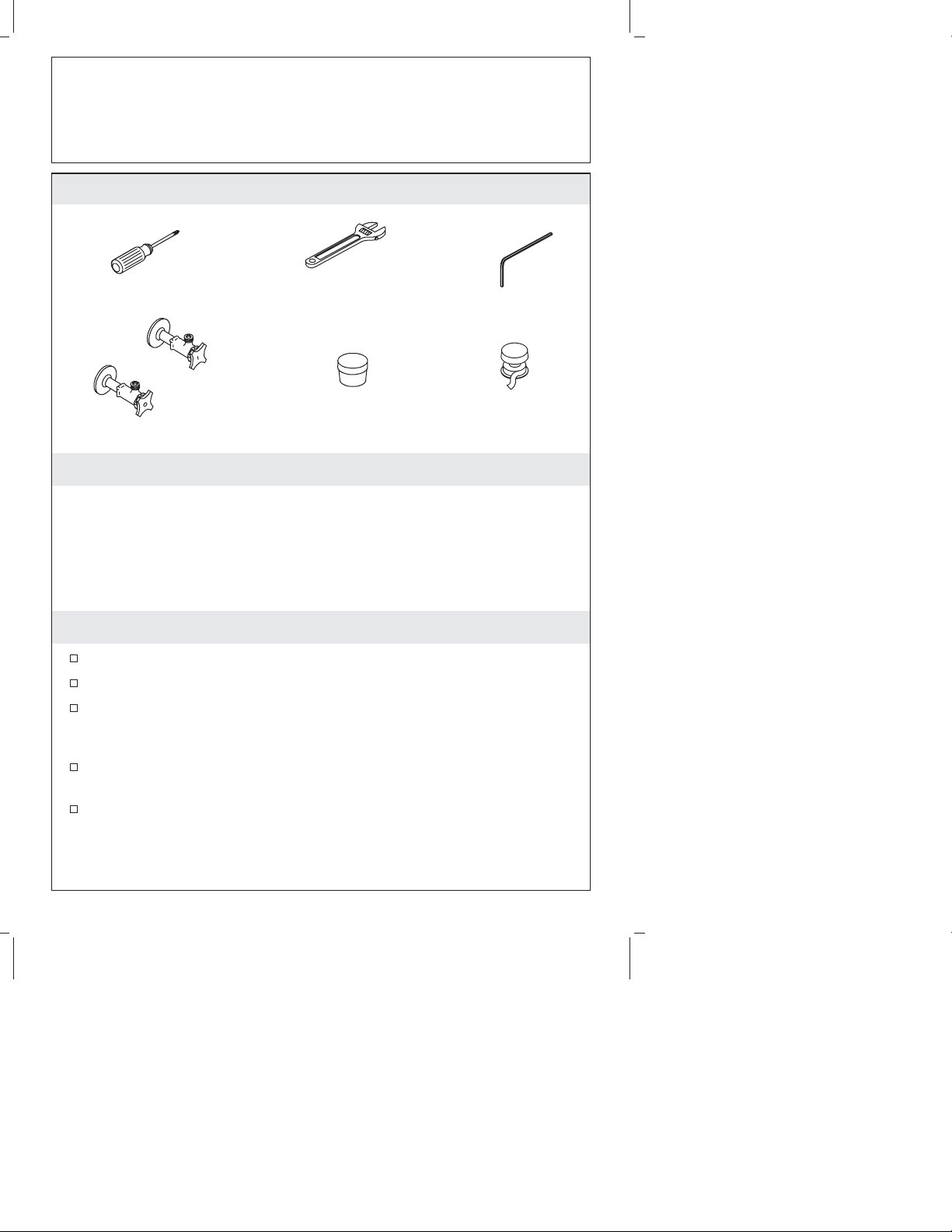

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet to the sink before
installing the sink.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Two 3/8" Male
Supply
Connections
Adjustable
Wrench
Plumbers
Putty
Phillips
Screwdriver Hex Wrench
Thread
Sealant
1059390-2-A 2 Kohler Co.

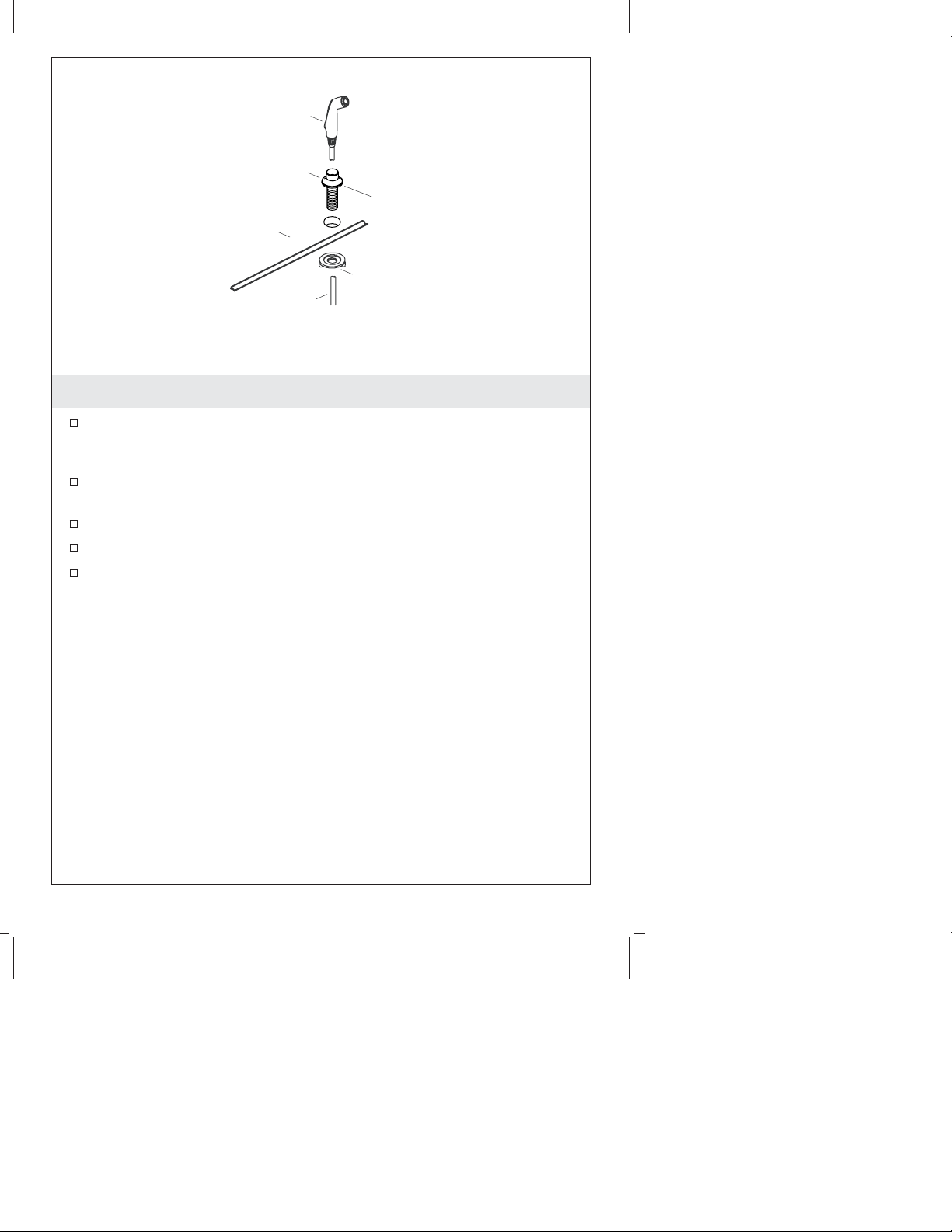

1. Install the Handspray
Apply a bead of plumbers putty or other sealant to the underside
of the spray holder according to the manufacturer’s instructions.
Insert the spray holder into the sink hole.
From under the sink, securely hand tighten the nut.
Remove any excess putty or sealant.
Insert the handspray hose through the spray holder.
Nut
Handspray
Hose
Handspray
Apply
plumbers
putty.
Spray
Holder
Sink
Kohler Co. 3 1059390-2-A

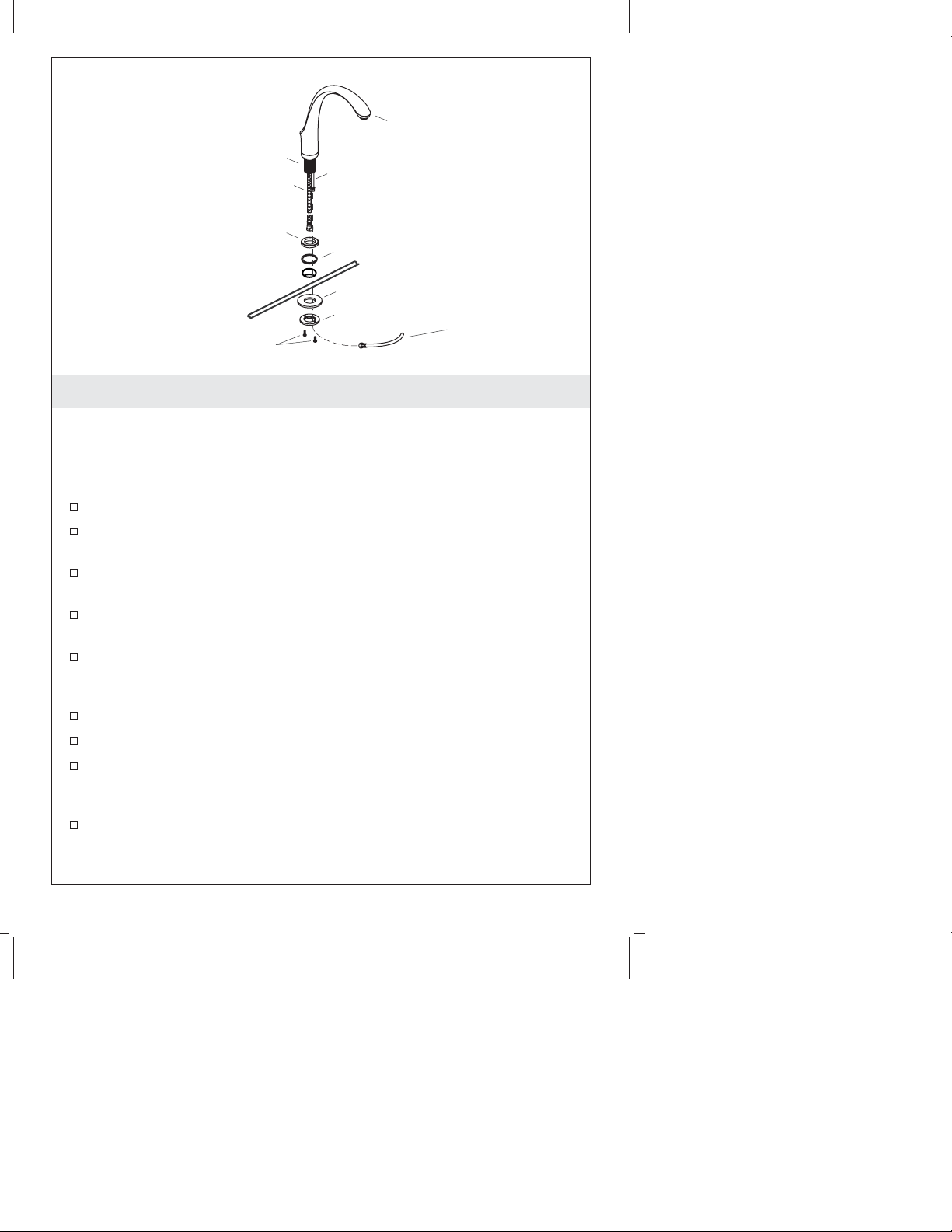

2. Install the Faucet
IMPORTANT! When mounting the faucet to uneven surfaces, such
as tile grout lines, apply a suitable sealant in addition to the gasket
provided. The sealant will reduce the risk of water seepage under
the faucet.
Slide the escutcheon and gasket to the spout.
Partially thread two screws into the threaded ring until they
protrude slightly from the backside of the threaded ring.
Apply thread sealant to the spray hose outlet threads.
Slide the threaded ring and metal washer onto the handspray
hose.
Run the handspray hose up through the spout mounting hole,
then connect and tighten the handspray hose to the spray hose
outlet.
Position the spout in the desired mounting position.
Slide the metal washer onto the shank.
Thread the ring up the shank until it is about 1/4″(6 mm) away
from the underside of the sink. Ensure the screw holes face the
front and back of the faucet.
Tighten the screws.
Escutcheon
Spout Hose
Spout
Spray Hose Outlet
Threaded Ring
Screws
Gasket
Shank
Handspray Hose
Metal Washer
1059390-2-A 4 Kohler Co.

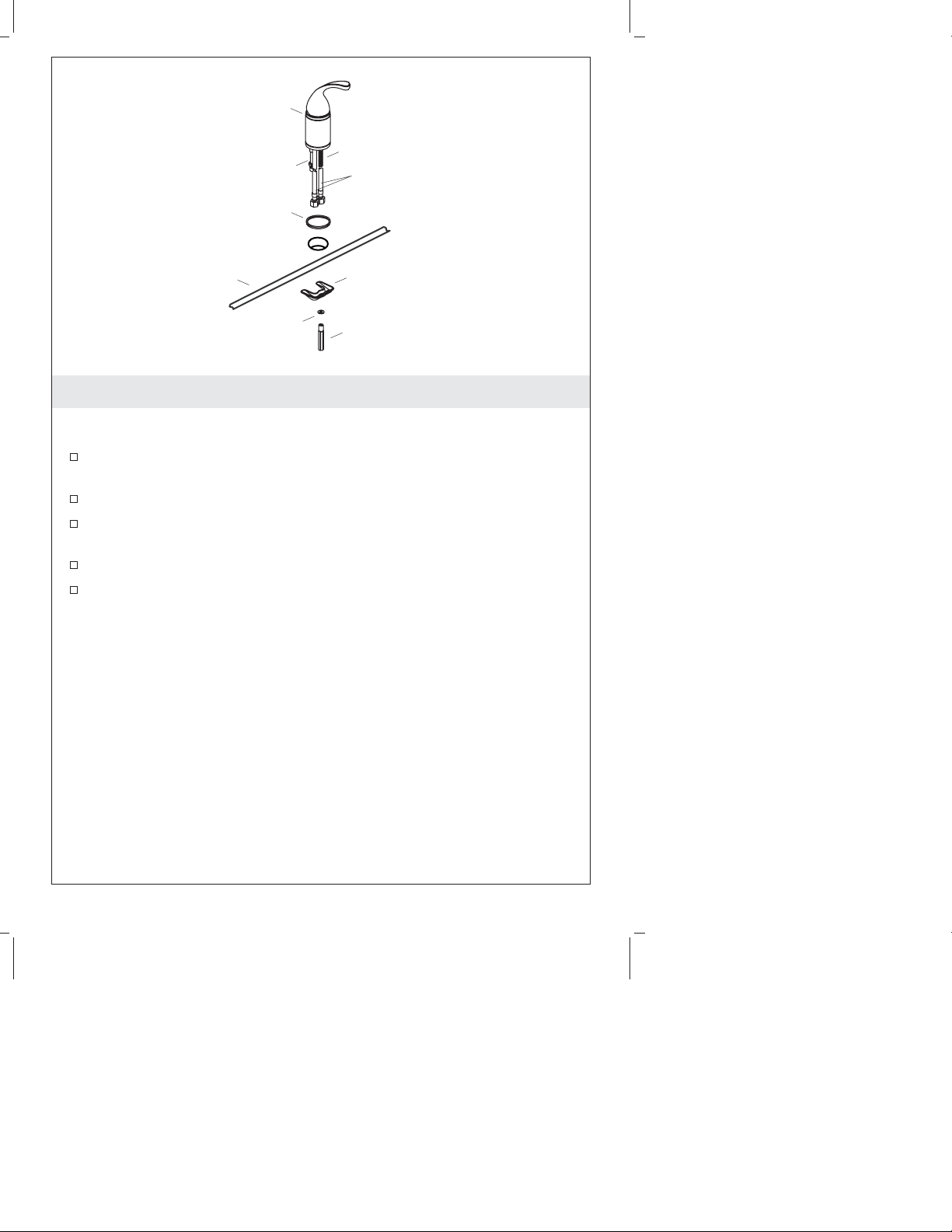

3. Install the Remote Valve
NOTE: The remote valve must be located within 8″(20.3 cm) of the
spout.
Slide the O-ring over the supply hoses onto the base of the
remote valve.
Insert the remote valve through the hole in the mounting surface.
Assemble the bracket, washer, and nut to the stud from
underneath the mounting surface.
Align the handle and securely tighten the nut.
Connect the inlet spout tube to the spout hose (not shown). Make
sure the O-ring (not shown) on the inlet spout tube is in place.
Inlet Spout Tube
Stud
Supply Hoses
Bracket
Sink
O-Ring
Washer Nut
Remote Valve
Kohler Co. 5 1059390-2-A

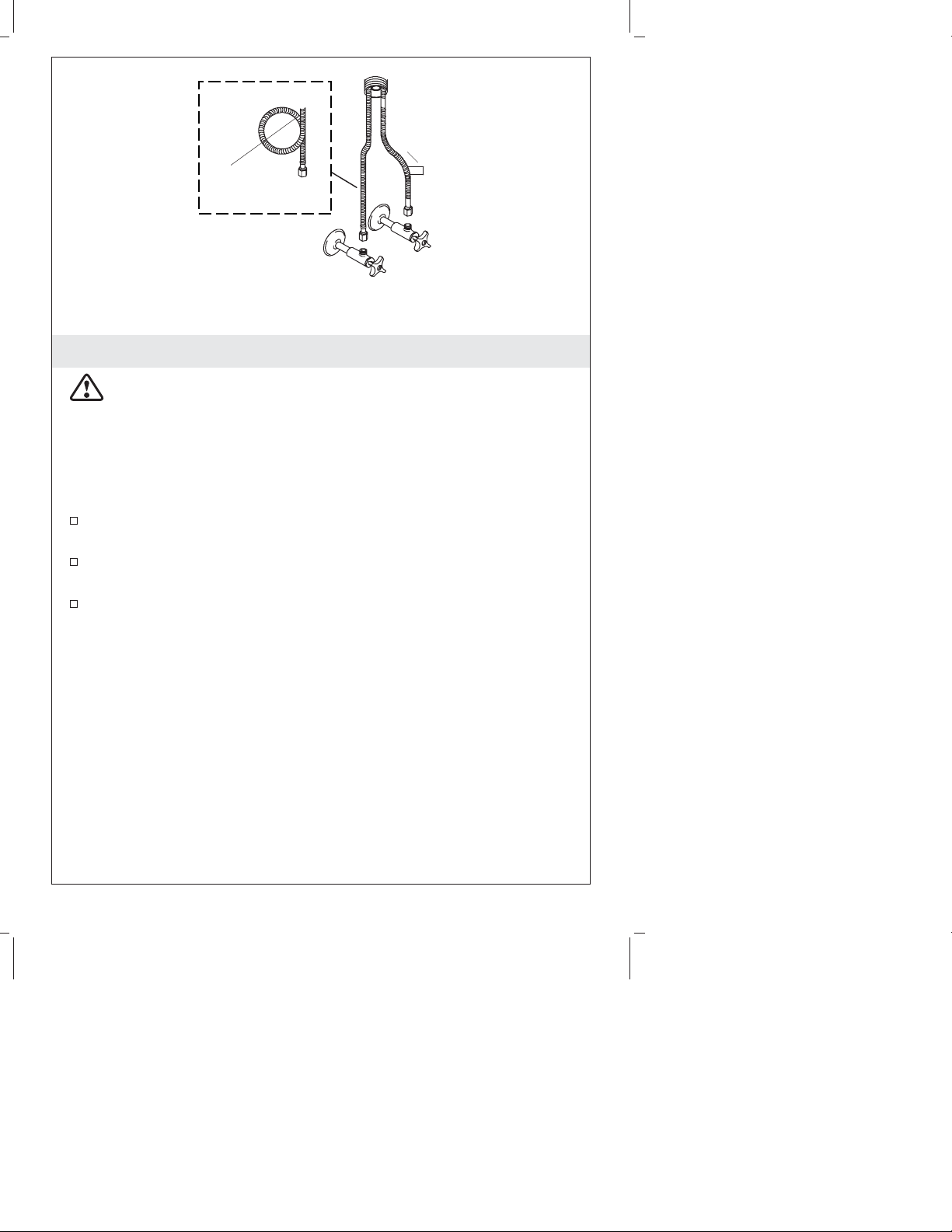

4. Install the Supplies
CAUTION: Risk of restricted waterflow and product damage.
Use extreme care when bending the supply hoses to avoid
kinking and twisting. Hoses must not be taut after installation.
NOTE: If the sink installation requires that you coil the supply hoses
to obtain a good connection, maintain an inside coil diameter of at
least 3″(7.6 cm).
Carefully position the hot and cold water supplies so they will
not interfere with other hoses.
Connect the supply hoses to the supply stops. Left is hot, right is
cold.
Tighten all connections.
3" (7.6 cm)
or Larger
Cold
Cold
Hot
1059390-2-A 6 Kohler Co.

5. Installation Checkout
Verify the faucet handle is in the OFF position and all connections
are tight.
Remove the aerator from the end of the spout by turning the
aerator counterclockwise.
Turn on the main water supply.
Check all connections for leaks; repair as needed.
Lift the handle to the ON position to run water through the
faucet.
Check all connections for leaks. Make any adjustments as needed.
Allow water to run through the spout to remove any debris.
Lower the handle to the OFF position.
Reinstall the aerator by turning it clockwise.
Aerator
Faucet
Spout
Kohler Co. 7 1059390-2-A

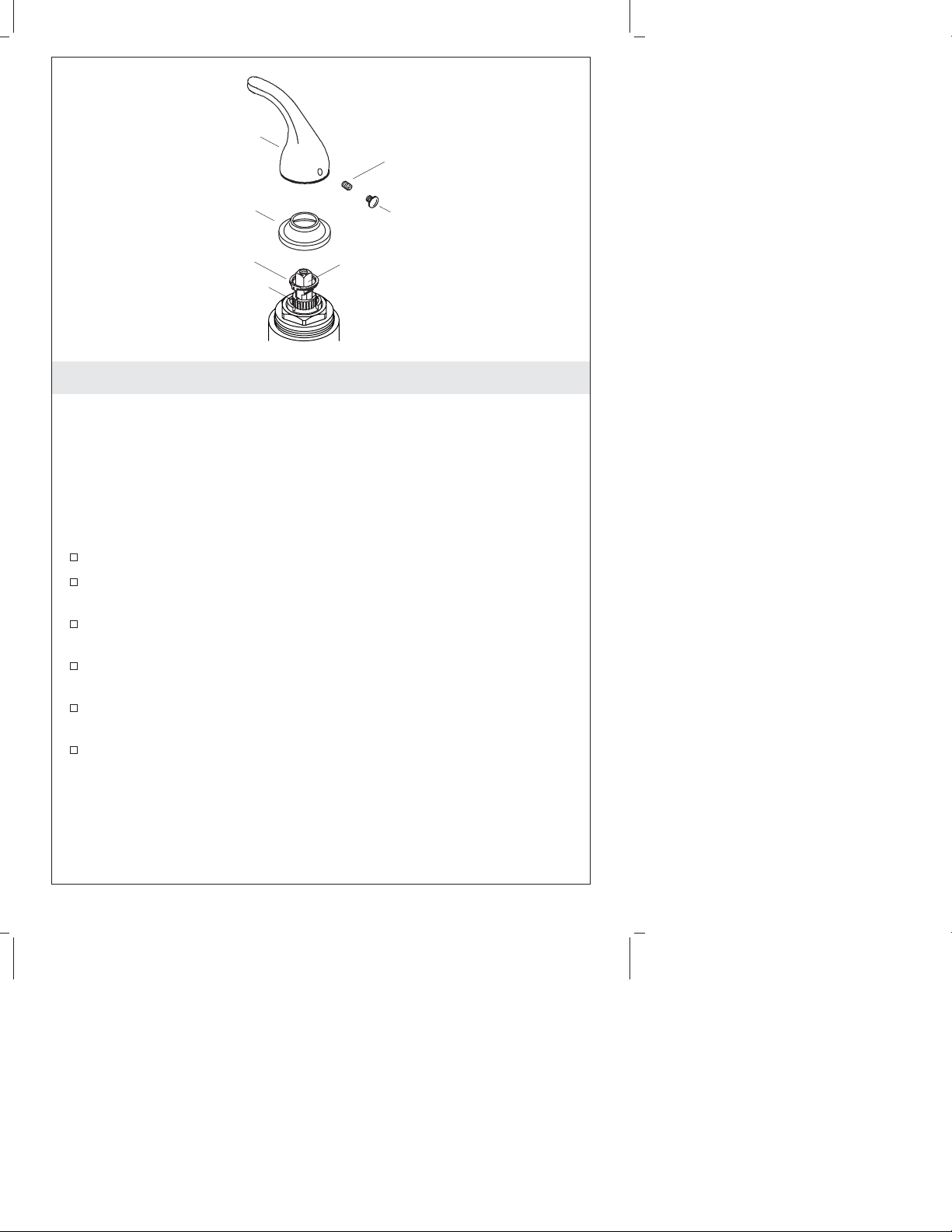

6. Optional Temperature Limiting Adjustment
NOTE: The handle style shown may differ from the handle
supplied. The adjustment procedures still apply.
NOTE: The water temperature does not need to be adjusted if the
water temperature is below 105°F (41°C).
NOTE: Before adjusting the water temperature, ensure the handle is
turned all the way to the left. This is the maximum hot position.
Remove the plug button, setscrew, handle, and bonnet.
Reposition the indexer to stop the valve stem at the desired
maximum temperature.
Allow the water to flow through the spout and rotate the valve
stem to the full hot position to confirm the temperature setting.
Repeat the above procedures until the desired temperature is
reached.
Reinstall the bonnet and handle onto the faucet body. Secure the
handle with the setscrew.
Reinstall the plug button.
Bonnet
Handle
Indexer
Splines
Valve Stem
Setscrew
Plug
Button
1059390-2-A 8 Kohler Co.

Guide d’installation
Robinets d’évier de récréation mono-contrôle
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Deux raccords
mâles d'alimentation
de 3/8"
Clé à
molette Clé hexagonale
Mastic de
plomberie
Tournevis
cruciforme
Ruban d'étanchéité
pour filetage
Kohler Co. Français-1 1059390-2-A

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1059390-2-A Français-2 Kohler Co.

1. Installer le vaporisateur
Appliquer du mastic de plombier ou autre produit d’étanchéité
au dessous du support du vaporisateur selon les instructions du
fabricant.
Introduire le support du vaporisateur dans l’orifice de l’évier.
Par dessous l’évier, bien serrer l’écrou à la main.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Insérer le flexible du vaporisateur dans son support.
Écrou
Flexible de
vaporisateur
Vaporisateur
Appliquer du
mastic de
plomberie.
Support du
vaporisateur
Évier
Kohler Co. Français-3 1059390-2-A

2. Installer le robinet
IMPORTANT ! Lors du montage du robinet sur des surfaces
non-égales, tel que joint de ciment de carrelage, appliquer du mastic
adéquat en plus du joint fourni. Le joint réduira le risque de fuite
d’eau sous le robinet.
Glisser l’applique et le joint sur le bec.
Visser partiellement deux vis dans la bague filetée jusqu’à ce
qu’elles dépassent légèrement de l’arrière de celle-ci.
Appliquer un ruban d’étanchéité sur les filetages de sortie du
tuyau.
Glisser l’anneau fileté et la rondelle en métal sur le tuyau du
vaporisateur.
Passer le tuyau du vaporisateur à travers l’orifice du support du
bec et l’attacher et serrer à la sortie du tuyau du vaporisateur sur
le bec.
Positionner le bec à l’emplacement désiré.
Glisser la rondelle métallique sur le manche.
Visser la bague sur le manche jusqu’à ce qu’elle soit à environ
1/4″(6 mm) du dessous de l’évier. S’assurer que les trous de vis
soient orientés vers l’avant et l’arrière du robinet.
Serrer les vis.
Applique
Tuyau du bec
Bec
Sortie du tuyau
vaporisateur
Bague filetée
Vis
Joint
Manche
Flexible de
vaporisateur
Rondelle métallique
1059390-2-A Français-4 Kohler Co.

3. Installer la valve
REMARQUE : La valve doit être localisée aux environs de 8″(20,3
cm) du bec.
Glisser un joint torique sur les tuyaux d’alimentation à la base de
la valve.
Insérer la valve à travers l’orifice du robinet dans la surface de
montage.
Assembler le montant, la rondelle, et l’écrou à la tige d’en
dessous de la surface de montage.
Aligner la poignée et bien serrer l’écrou.
Connecter le tube d’entrée du bec au tuyau du bec (non-illustré).
S’assurer que le joint torique (non illustré) de l’entrée du tuyau
du bec soit en place.
Entrée du tuyau
du bec
Montant
Flexibles
d'alimentation
Support
Évier
Joint torique
Rondelle Écrou
Valve
Kohler Co. Français-5 1059390-2-A

4. Installer les alimentations
ATTENTION : Risque de restriction du débit d’eau et
d’endommagement du produit. Faire très attention en pliant les
flexibles d’alimentation pour éviter les noeuds. Ne pas tendre
fortement les flexibles après l’installation.
REMARQUE : Si l’installation nécessite d’enrouler les tuyaux
d’alimentation pour une bonne connexion, maintenir une boucle
d’un Ø Int. d’au moins 3″(7,6 cm).
Positionner avec soin les alimentations d’eau chaude et froide de
façon à ce qu’elles n’interfèrent pas avec d’autres tuyaux.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud,
droite est froid.
Serrer toutes les connexions.
3" (7,6 cm)
ou plus large
Froid
Froid
Chaud
1059390-2-A Français-6 Kohler Co.

5. Vérification de l’installation
Vérifier que la poignée du robinet est en position FERMÉE et que
toutes les connexions sont serrées.
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Vérifier s’il y a des fuites dans les connexions; réparer au besoin.
Soulever la poignée en position OUVERTE pour faire couler l’eau
dans le robinet.
Vérifier s’il y a des fuites dans les connexions. Faire les
ajustements si nécessaire.
Permettre à l’eau de s’écouler à travers le bec pour en retirer tout
débris.
Baisser la poignée vers la position FERMÉE.
Rattacher l’aérateur en le tournant vers la droite.
Aérateur
Bec du
robinet
Kohler Co. Français-7 1059390-2-A

6. Réglage optionnel de limitation de température
REMARQUE : Le style de poignée montré pourrait différer de celle
fournie. Les procédures de réglage s’appliquent tout de même.
REMARQUE : Il n’est pas nécessaire d’ajuster la température de
l’eau si elle est en dessous de 105°F (41°C).
REMARQUE : Avant d’ajuster la température d’eau, s’assurer que la
poignée soit tournée complètement vers la gauche. Ceci est la
position du chaud maximal.
Retirer le bouchon, la vis de retenue, la poignée et le chapeau.
Repositionner l’indexeur pour arrêter la tige de la valve à la
température maximale désirée.
Permettre à l’eau de s’écouler dans le bec et pivoter la tige de
valve en position chaud maximum pour confirmer le réglage de
température.
Répéter les procédures ci-dessus jusqu’à ce que la température
désirée soit atteinte.
Réinstaller le chapeau et la poignée sur le corps du robinet.
Sécuriser la poignée avec la vis de retenue.
Réinstaller le bouchon.
Chapeau
Poignée
Indexeur Tige de
la valve
Vis de
retenue
Bouchon
Cannelures
1059390-2-A Français-8 Kohler Co.

Guía de instalación
Grifería monomando de fregadero para
ocasiones especiales
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre los suministros de agua.
Antes de la instalación, desembale la grifería nueva y revise que
no esté dañada. Vuelva a poner la grifería en la caja de embalaje
hasta el momento de la instalación.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
Para instalaciones nuevas, ensamble la grifería en el fregadero
antes de instalar el fregadero.
Dos conexiones
macho de
suministro de 3/8"
Llave
ajustable
Masilla de
plomería
Destornillador de punta
de cruz (Phillips) Llave hexagonal
Sellador
de roscas
Kohler Co. Español-1 1059390-2-A

Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
1059390-2-A Español-2 Kohler Co.

1. Instale el rociador de mano
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del soporte portador del rociador según las
instrucciones del fabricante.
Inserte el soporte portador del rociador en el orificio del
fregadero.
Apriete bien la tuerca a mano por debajo del fregadero.
Limpie el exceso de masilla de plomería o sellador.
Inserte la manguera del rociador de mano en el soporte portador
del rociador.
Tuerca
Manguera del
rociador de mano
Rociador de mano
Aplique
masilla de
plomería.
Soporte portador
del rociador
Fregadero
Kohler Co. Español-3 1059390-2-A

2. Instale la grifería
¡IMPORTANTE! Al instalar la grifería en superficies disparejas,
como líneas de lechada de cemento del azulejo, aplique un sellador
adecuado además del empaque provisto. El sellador reduce el riesgo
de daños de infiltración del agua debajo de la grifería.
Deslice el chapetón y el empaque en el surtidor.
Enrosque parcialmente dos tornillos en el anillo roscado hasta que
sobresalgan un poco por la parte posterior del anillo roscado.
Aplique cinta selladora de roscas a las roscas de entrada de la
manguera del rociador.
Inserte el anillo roscado y la arandela de metal en la manguera
del rociador.
Instale la manguera del rociador subiéndola por el orificio de
montaje del surtidor, luego conecte y apriete la manguera del
rociador en la salida de la manguera del rociador.
Coloque el surtidor en el lugar deseado de instalación.
Deslice la arandela de metal en el vástago.
Enrosque el anillo en el vástago hasta que quede a 1/4″(6 mm)
de la parte inferior del fregadero. Asegúrese de que los orificios
de los tornillos estén orientados hacia la parte frontal y posterior
de la grifería.
Apriete los tornillos.
Chapetón
Manguera del
surtidor
Surtidor
Salida de la
manguera del
rociador
Anillo roscado
Tornillos
Empaque
Vástago
Manguera del
rociador de mano
Arandela de metal
1059390-2-A Español-4 Kohler Co.
