Kohler K-18865 User manual

Installation Guide
Kitchen Faucet with Water Filtration Option
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1”
Español, página “Español-1”
K-18865
1068887-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

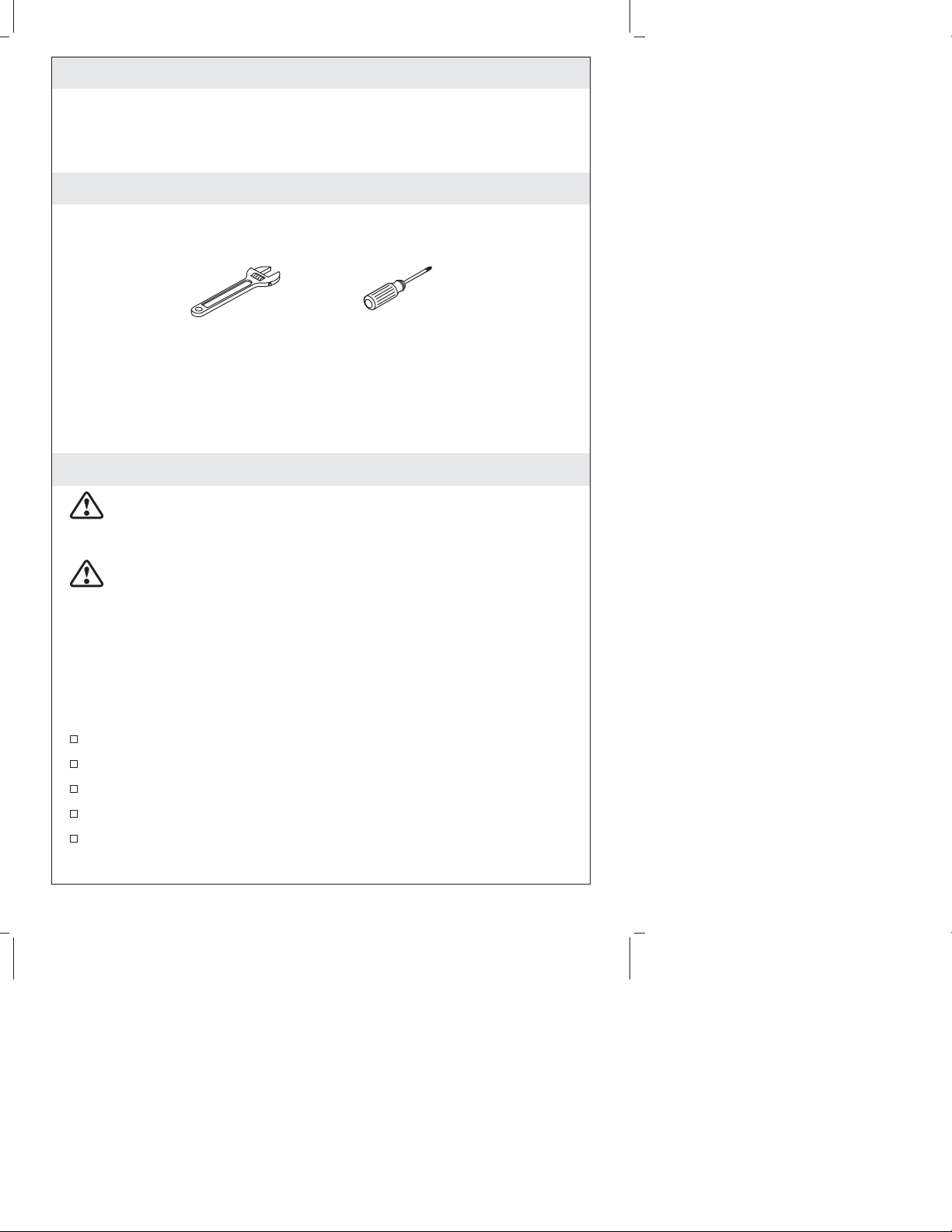

Tools and Materials
Before You Begin
CAUTION: Risk of property damage. Do not install the unit
where the temperature may drop below freezing, may be
exposed to direct sunlight, or may be exposed to heat.
CAUTION: Risk of personal injury or property damage. Use
caution when installing near water pipes or electrical lines.
NOTE: This faucet is designed for use with a water filtration system.
The Kohler K-200 water filtration is recommended.
NOTE: This faucet features an asymmetrical design. Although the
faucet body may be positioned at any location around the sink, we
recommend the faucet body be located at 45 degrees to the front of
the sink.
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the tubing for any sign of damage. Replace if necessary.
If possible, install this faucet before installing the sink.
This product is not for use with instant hot water systems.
Adjustable
Wrench
Phillips
Screwdriver
1068887-2-A 2 Kohler Co.

Before You Begin (cont.)
If a water filtration system will not be connected, a male plug
(not provided) will be needed to cap the filtration inlet hose.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Kohler Co. 3 1068887-2-A

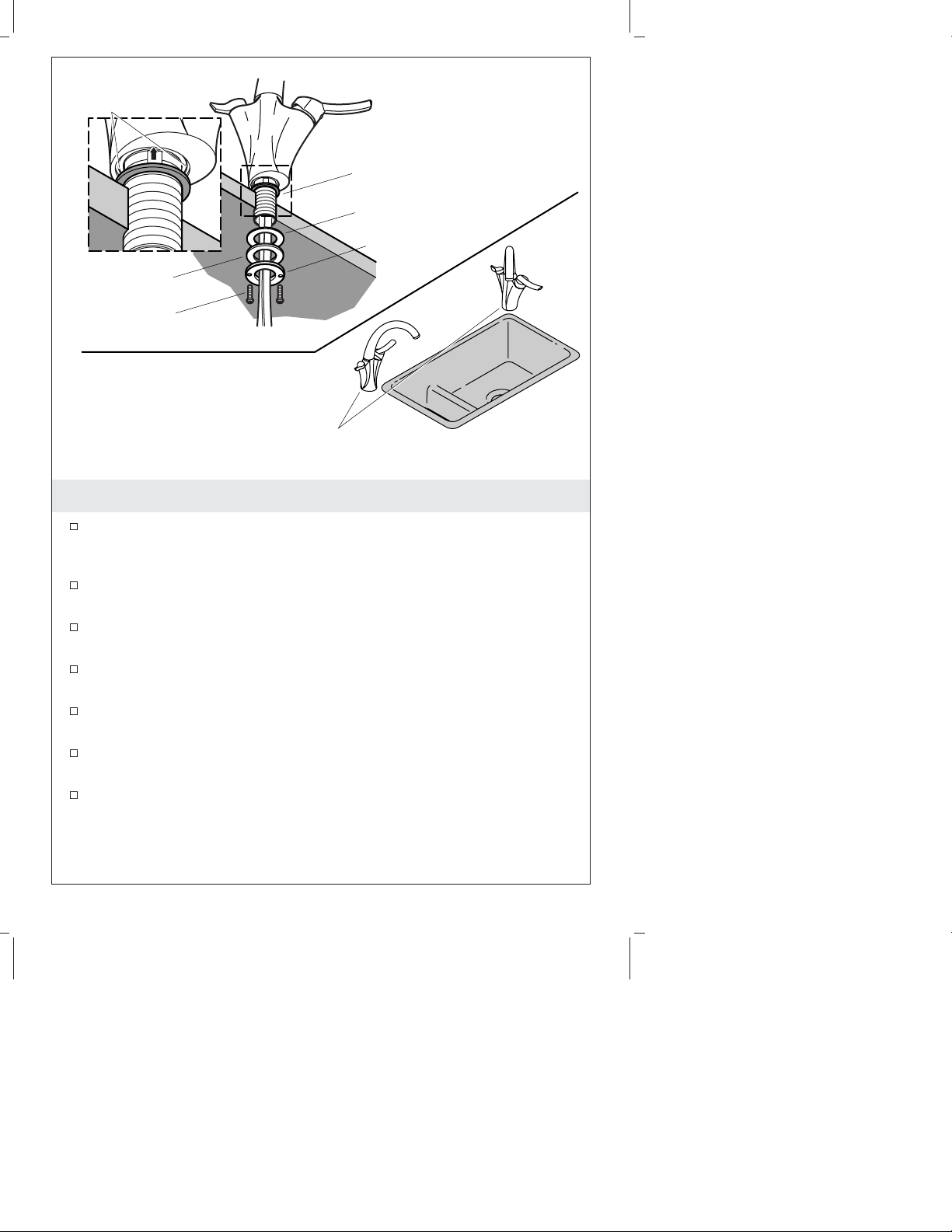

1. Install the Faucet Body
Determine the mounting hole location based on the user’s
preference. We recommend the faucet body be located at 45
degrees to the front of the sink.
Drill a 1-5/16″(3.3 cm) hole through the mounting surface
according to the surface manufacturer’s instructions.
Install the rubber washer into the groove in the bottom of the
faucet body.
Position the hoses and shank through the mounting hole, then
properly position the faucet body.
From under the sink, slide the fiber washer and steel washer onto
the shank.
Thread the threaded ring onto the shank to secure the faucet
body to the mounting surface.
Thread the two screws into the threaded ring, then tighten with a
Phillips screwdriver.
Screw
Steel Washer
Threaded Ring
Fiber Gasket
Rubber Washer
Groove
Recommended Mounting
Hole Locations
1068887-2-A 4 Kohler Co.

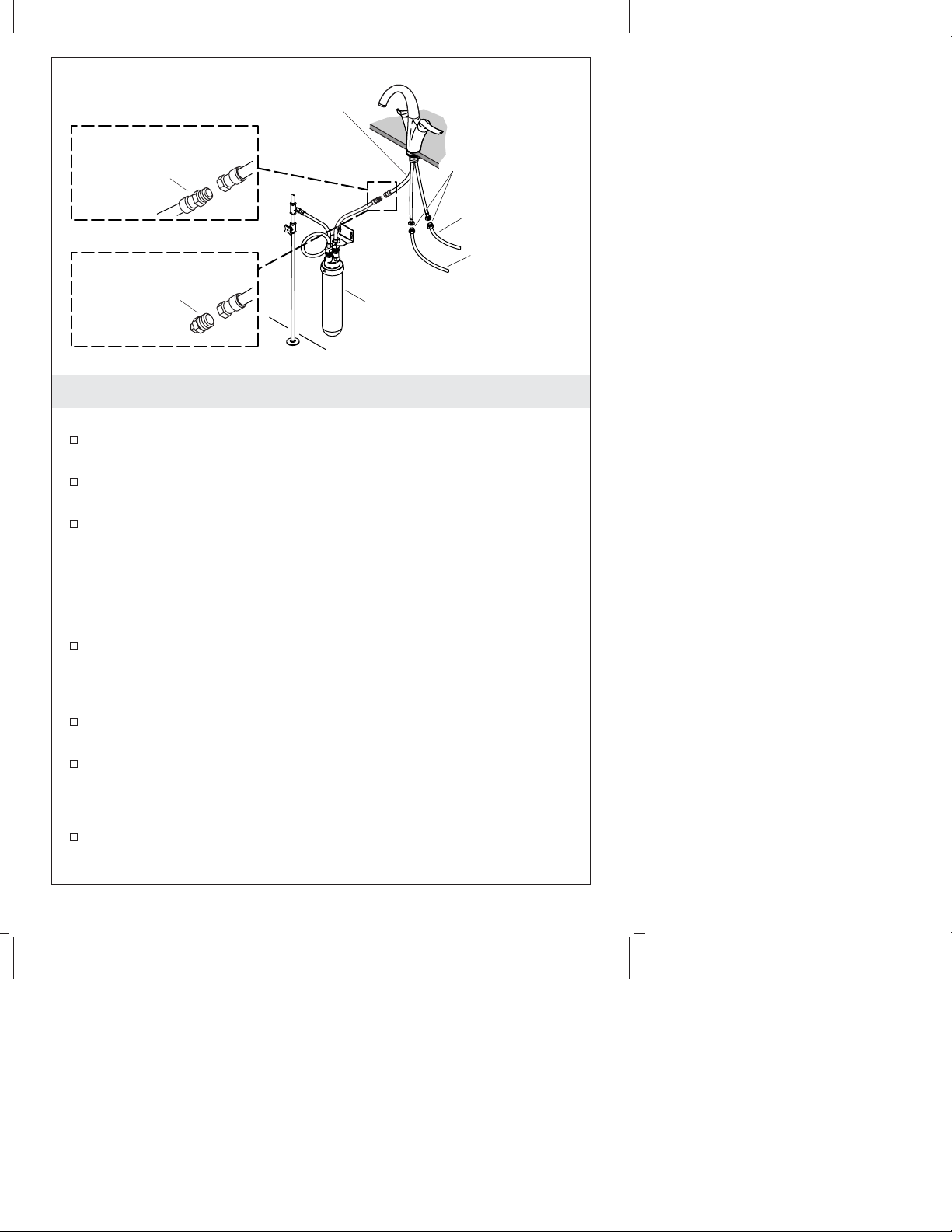

2. Connect the Supplies
For all installations:
Install the sink (if needed) according to the sink manufacturer’s
instructions.
Connect the hot and cold water supplies. Left is hot, right is cold.
Tighten all connections.
For installations with a water filtration system (A):
NOTE: Although the water filtration system selected may differ
from the one illustrated (Kohler Model K-200), the instructions still
apply.
Connect the filtration inlet hose to the filtration outlet hose of the
water filtration system. Refer to the installation instructions
packed with the water filtration system.
Turn on the main water supply and check for leaks. Repair as
needed.
Run water through the system for several minutes to remove any
air in the system.
For installations without a water filtration system (B):
Cap the filtration inlet hose with a male plug.
Turn on the main water supply and check for leaks. Repair as
needed.
Cold Water
Supply
Hot Water
Supply
Connect the
water supplies.
Filtration Inlet Hose
A
B
Filtration
Outlet Hose
Male Plug
Optional Water
Filtration System
Kohler Co. 5 1068887-2-A

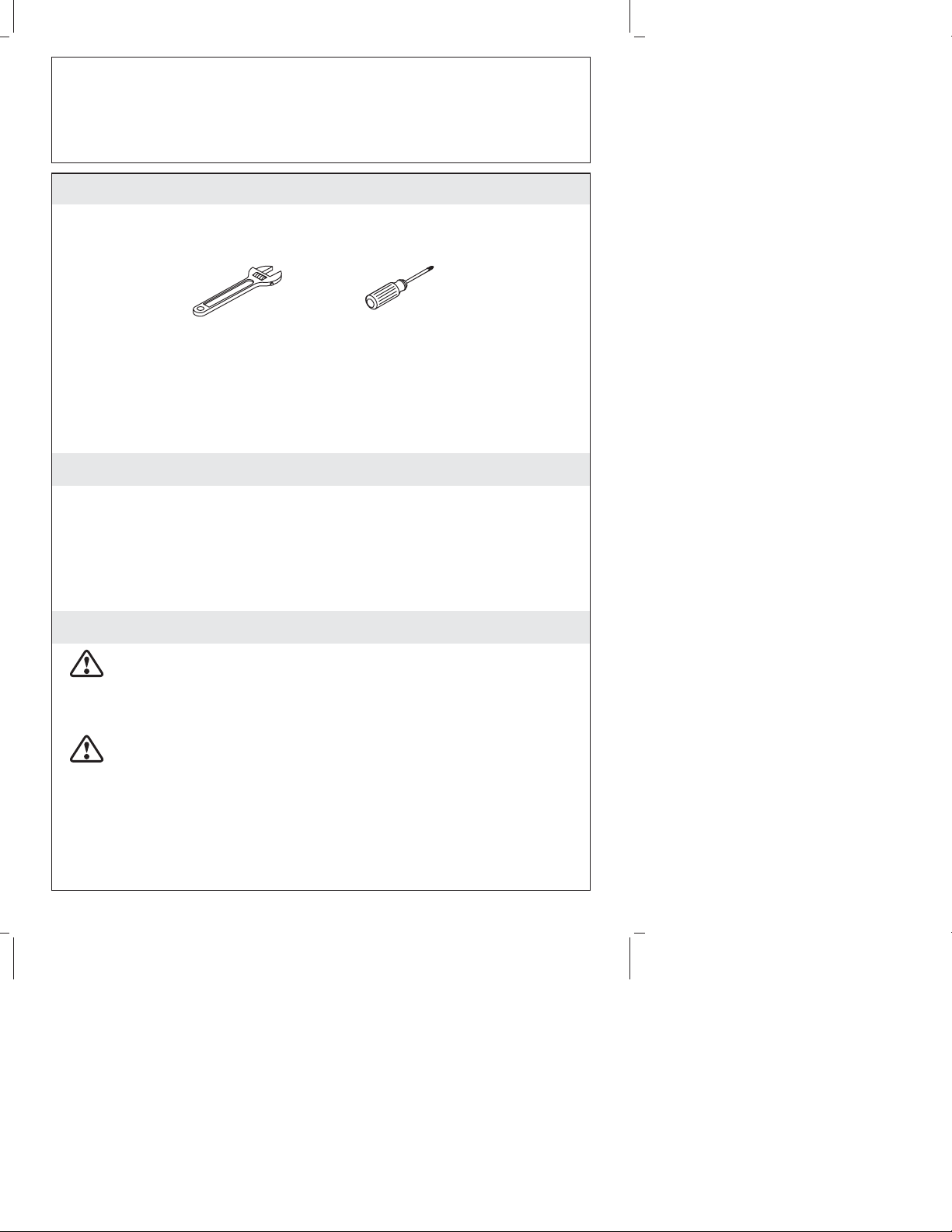

Guide d’installation
Robinet de cuisine avec option de filtration
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque d’endommagement du matériel. Ne pas
installer l’unité où la température pourrait baisser en dessous du
seuil du gel, peut être exposée à la lumière du soleil, ou à la
chaleur.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Porter une attention particulière lors de l’installation
près de conduites d’eau et de câbles électriques.
REMARQUE : Ce robinet est conçu pour utilisation avec un système
de filtration d’eau. La filtration d’eau Kohler K-200 est
recommandée.
Clé à molette Tournevis
cruciforme
Kohler Co. Français-1 1068887-2-A

Avant de commencer (cont.)
REMARQUE : Ce robinet a un design asymétrique. Bien que le
corps du robinet soit positionné autour de l’évier, nous
recommandons qu’il soit localisé à 45 degrés à l’avant de l’évier.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspecter la tuyauterie pour tout signe d’endommagement.
Remplacer si nécessaire.
Si possible, installer ce robinet avant d’installer l’évier.
Ce produit n’est pas pour une utilisation avec des systèmes d’eau
chaude instantanée.
Si un système de filtration d’eaune sera pas connecté, un
capuchon mâle (non-fourni) sera nécessaire pour boucher le tuyau
d’entrée de filtration.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1068887-2-A

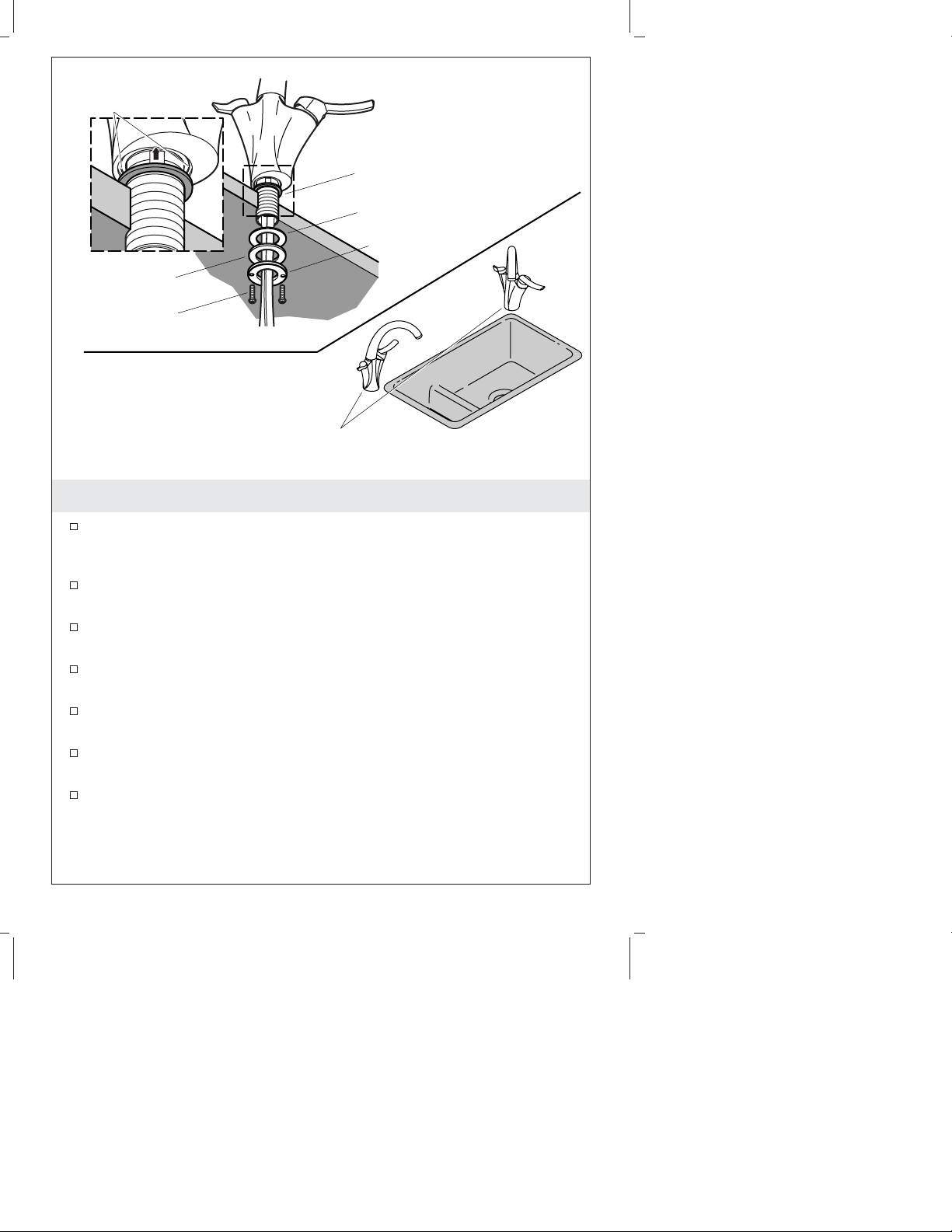

1. Installer le corps du robinet
Déterminer l’emplacement d’orifice de fixation basé sur la
préférence de l’utilisateur. Nous recommandons que le corps du
robinet soit localisé à 45 degrés à l’avant de l’évier.
Percer un trou de 1-5/16″(3,3 cm) dans la surface de fixation
selon les instructions du fabriquant de la surface.
Installer le joint en caoutchouc dans la rainure à la base du corps
de robinet.
Positionner les tuyaux et le manche dans l’orifice de fixation, puis
positionner proprement le corps du robinet.
D’en-dessous de l’évier, glisser la rondelle en fibres et celle en
métal sur le manche.
Visser l’anneau fileté sur le manche pour sécuriser le corps du
robinet à la surface de fixation.
Visser les deux vis dans l’anneau fileté puis serrer avec un
tournevis cruciforme.
Vis
Rondelle
en acier
Bague filetée
Joint d'étanchéité
en fibres
Rondelle en caoutchouc
Rainure
Emplacements d'orifice
de fixation
1068887-2-A Français-3 Kohler Co.

2. Connecter les alimentations
Pour toutes les installations:
Installer l’évier (si nécessaire) selon les instructions du fabricant
de l’évier.
Connecter les alimentations d’eau chaude et froide. Gauche est
chaud, droite est froid.
Serrer toutes les connexions.
Pour des installations avec système de filtration d’eau (A) :
REMARQUE : Bien que le système de filtration sélectionné puisse
différer de celui illustré (modèle Kohler K-200), les instructions
s’appliquent tout de même.
Connecter le tuyau d’entrée de filtration à celui de sortie du
système de filtration d’eau. Se référer aux instructions
d’installation emballées avec le système de filtration d’eau.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Faire couler l’eau dans le système pendant quelques minutes pour
chasser tout air du système.
Pour des installations sans système de filtration d’eau (B) :
Boucher le tuyau d’entrée de filtration avec un capuchon mâle.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Alimentation
d'eau froide
Alimentation
d'eau chaude
Connecter les
alimentations
d'eau.
Tuyau d'entrée de filtration
A
B
Tuyau de sortie
de filtration
Capuchon mâle
Système de filtration
d'eau optionnel
Kohler Co. Français-4 1068887-2-A

Guía de instalación
Grifería de cocina con opción de filtración de
agua
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. No instale la
unidad en lugares donde la temperatura pueda descender bajo el
punto de congelamiento, ni lugares expuestos a los rayos
directos del sol o al calor.
PRECAUCIÓN: Riesgo de lesiones personales o daños a la
propiedad. Tenga cuidado al instalar cerca de tuberías de agua o
líneas eléctricas.
NOTA: Esta grifería está diseñada para utilizarla con un sistema de
filtración de agua. Se recomienda el sistema de filtración de agua
K-200.
Llave
ajustable
Destornillador
de punta de
cruz (Phillips)
Kohler Co. Español-1 1068887-2-A

Antes de comenzar (cont.)
NOTA: Esta grifería tiene un diseño asimétrico. Aunque el cuerpo
de la grifería se puede colocar en cualquier lugar alrededor del
fregadero, recomendamos que el cuerpo de la grifería se coloque a
45 grados del frente del fregadero.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise las tuberías para ver si están dañadas. Reemplace de ser
necesario.
De ser posible, instale esta grifería antes de instalar el fregadero.
Este producto no está diseñado para utilizarlo con sistemas de
agua caliente instantánea.
Si no va a conectar un sistema de filtración de agua, necesitará un
tapón macho (no provisto) para tapar la manguera de entrada de
filtración.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1068887-2-A

1. Instale el cuerpo de la grifería
Determine el lugar de los orificios de fijación según la preferencia
del usuario. Recomendamos que el cuerpo de la grifería se
coloque a 45 grados del frente del fregadero.
Taladre un orificio de 1-5/16″(3,3 cm) a través de la superficie de
montaje según las instrucciones del fabricante de la superficie.
Instale la arandela de goma en la ranura de la parte inferior del
cuerpo de la grifería.
Coloque las mangueras y el vástago a través del orificio de
fijación, luego coloque el cuerpo de la grifería.
Por debajo del fregadero, deslice la arandela de fibra y la de acero
en el vástago.
Enrosque el anillo roscado en el vástago para asegurar el cuerpo
de la grifería a la superficie de montaje.
Enrosque los dos tornillos en el anillo roscado, luego apriete con
un destornillador Phillips.
Tornillo
Arandela
de acero
Anillo roscado
Empaque de fibra
Arandela de goma
Ranura
Lugares recomendados para
los orificios de fijación
1068887-2-A Español-3 Kohler Co.

2. Conecte los suministros
Para todas las instalaciones:
Instale el fregadero (de ser necesario) según las instrucciones del
fabricante.
Conecte los suministros de agua fría y caliente. El lado izquierdo
corresponde al agua caliente, y el derecho, al agua fría.
Apriete todas las conexiones.
Para instalaciones con un sistema de filtración de agua (A):
NOTA: Aunque el sistema de filtración de agua seleccionado sea
diferente del ilustrado (Kohler Modelo K-200), las instrucciones aun
aplican.
Conecte la manguera de entrada de filtración a la manguera de
salida de filtración del sistema de filtración de agua. Consulte las
instrucciones de instalación que se incluyen con el sistema de
filtración de agua.
Abra el suministro principal de agua y verifique que no haya
fugas. Repare según sea necesario.
Haga correr agua por el sistema durante varios minutos para
eliminar el aire que pueda haber en el sistema.
Para instalaciones sin un sistema de filtración de agua (B):
Tape la manguera de entrada de filtración con un tapón macho.
Suministro
de agua fría
Suministro de
agua caliente
Conecte los
suministros de
agua.
Manguera de entrada de filtración
A
B
Manguera de salida
de filtración
Tapón macho
Sistema opcional de
filtración de agua
Kohler Co. Español-4 1068887-2-A

Conecte los suministros (cont.)
Abra el suministro principal de agua y verifique que no haya
fugas. Repare según sea necesario.
1068887-2-A Español-5 Kohler Co.

1068887-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1068887-2-A
