Kohler K-1896 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Shower Basket
Panier de douche
Cesta de ducha
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-1896 K-1897
K-1898
1091498-2-C

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1091498-2-C 2 Kohler Co.

Tools/Outils/Herramientas
Important Information
WARNING: Risk of personal injury. The shower basket must be mounted to a
brace between the wall studs. Doing so will ensure that the weight of the items
contained in the shower basket will be adequately supported.
WARNING: Risk of property damage. Apply silicone sealant into the drilled
holes before securing the shower basket to the finished surface. This will reduce
the risk of water damage behind the finished surface.
CAUTION: Risk of property damage. For installation to ceramic tile: Apply light,
even pressure to avoid cracking the tile. Use a 3/16″or #12 drill bit to drill
through the tile. Do not drill into the bracing.
NOTICE: If mounting on ceramic tile: Do not position the screw locations of the
shower basket on a grout line.
The appearance of your product may differ from the illustration. The installation
instructions still apply.
Observe all local plumbing codes and building codes.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Renseignements importants
AVERTISSEMENT: Risque de blessures corporelles. Le pannier de douche doit
être monté sur un support entre les montants de mur. Faire celà assurera que le
poids des objets contenus dans le panier de douche seront bien supportés.
AVERTISSEMENT: Risque d’endommagement du matériel. Appliquer du mastic
à la silicone dans les orifices percés avant de sécuriser le panier de douche à la
surface finie. Ceci réduira le risque d’endommagement par eau derrière la surface
finie.
ATTENTION: Risque d’endommagement du matériel. Pour une installation sur
carrelage: Appliquer de la pression légère et égale afin d’éviter de craquer le
carreau. Utiliser une mèche de 3/16″ou #12 pour percer le carreau. Ne pas percer
dans le renfort.
NOTICE: Dans le cas de montage sur carreau en céramique: Ne pas positionner les
emplacements de vis du panier de douche sur la ligne de joint de carrelage.
Phillips Screwdriver
Tournevis cruciforme
Destornillador Phillips
Silicone Sealant
Joint en silicone
Sellador de silicona
3/16" Drill Bit
Mèche de 3/16"
Broca de 3/16"
Kohler Co. 3 1091498-2-C

Renseignements importants (cont.)
L’apparence du produit pourrait différer de l’illustration. Les instructions
d’installation s’appliquent tout de même.
Respecter tous les codes de plomberie et de bâtiment locaux.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Información importante
ADVERTENCIA: Riesgo de lesiones personales. La cesta de ducha se debe
montar a un refuerzo entre los postes de madera de la pared. Esto asegurará que
el peso de los artículos que se coloquen en la cesta de ducha tendrán el soporte
adecuado.
ADVERTENCIA: Riesgo de daños a la propiedad. Aplique sellador de silicona en
los orificios taladrados antes de fijar la cesta de ducha a la pared acabada. Esto
reducirá el riesgo de daños de agua detrás de la superficie acabada.
PRECAUCIÓN: Riesgo de daños a la propiedad. Para instalaciones en azulejo de
cerámica: Aplique un poco de presión uniforme para evitar agrietar el azulejo.
Utilice una broca de 3/16″o del #12 para taladrar a través del azulejo. No taladre
dentro del refuerzo.
AVISO: Si va a instalar en azulejo de cerámica: No ubique los lugares para los
tornillos de la cesta de ducha en la línea de boquilla.
La apariencia de su producto puede diferir de la ilustración. Las instrucciones de
instalación aun aplican.
Cumpla con todos los códigos locales de plomería y construcción.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.

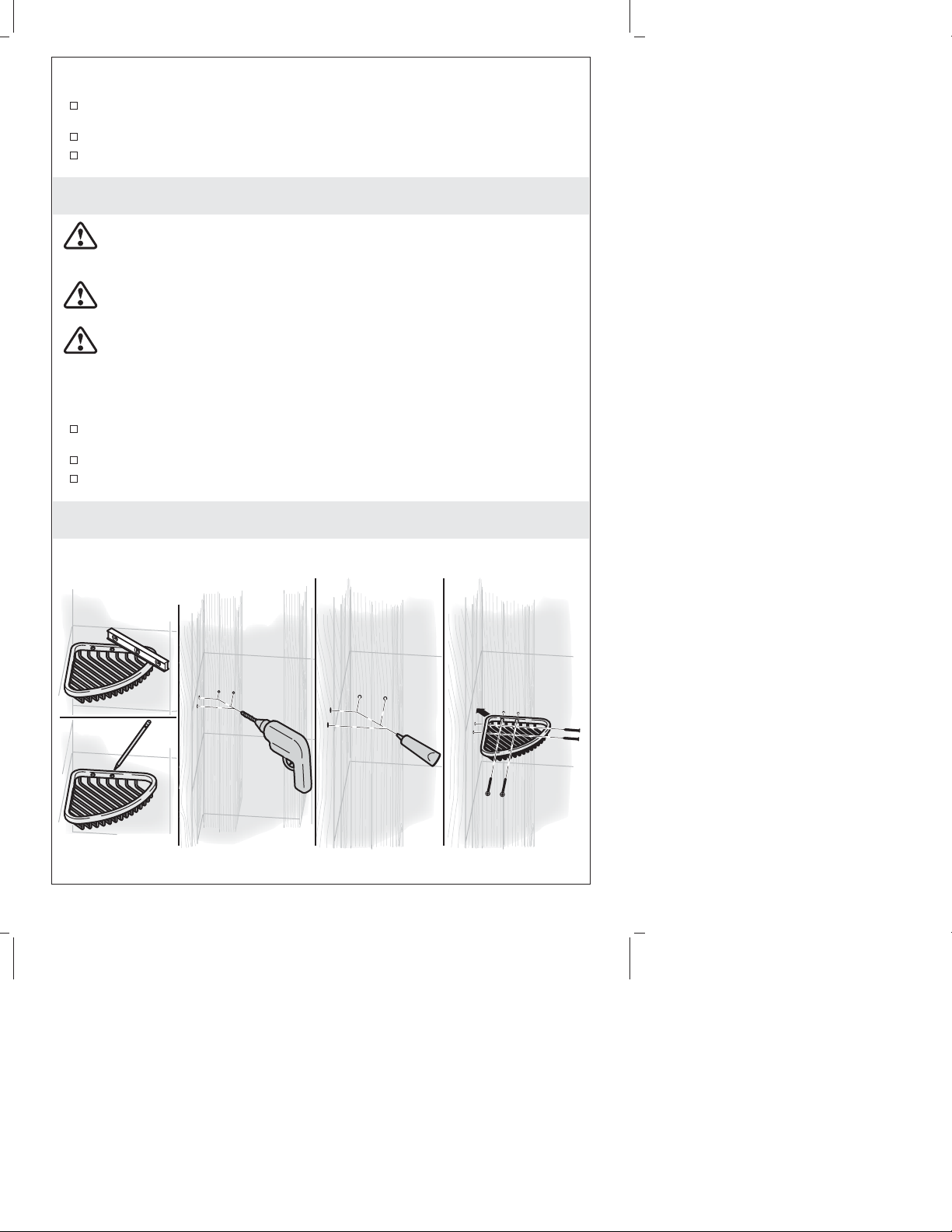

Installation
13
2
45
1091498-2-C 4 Kohler Co.

Installation (cont.)
NOTE: There is no provision for later adjustment if the resulting pilot holes are not
level.
Level the shower basket in desired position. (1)
Mark the four screw locations. (2)
Using a 3/16″drill bit, drill pilot holes at the marked screw locations. (3)
Apply silicone sealant in the four drilled holes. (4)
Secure the shower basket with the four screws (provided). (5)
Installation
REMARQUE: Il n’y aura pas de possibilité de réglage ultérieur si les trous-pilotes qui
en résultent ne sont pas nivelés,.
Niveler le panier de douche en position désirée. (1)
Marquer les emplacements des quatre vis. (2)
Avec une mèche de 3/16″. percer les trous pilotes aux emplacements de vis
marqués. (3)
Appliquer du mastic à la silicone dans les quatre orifices percés. (4)
Sécuriser le panier de douche avec les quatre vis (fournies). (5)
Instalación
NOTA: No es posible realizar ajustes posteriores si los orificios guía resultantes no
están a nivel.
Coloque a nivel la cesta de ducha en la posición deseada. (1)
Marque los cuatro lugares para los tornillos. (2)
Con una broca de 3/16″, taladre orificios guía en los lugares marcados para los
tornillos. (3)
Aplique sellador de silicona en los cuatro orificios taladrados. (4)
Fije la cesta de ducha con los cuatro tornillos (provistos). (5)
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Kohler Co. 5 1091498-2-C

Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit
adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
1091498-2-C 6 Kohler Co.

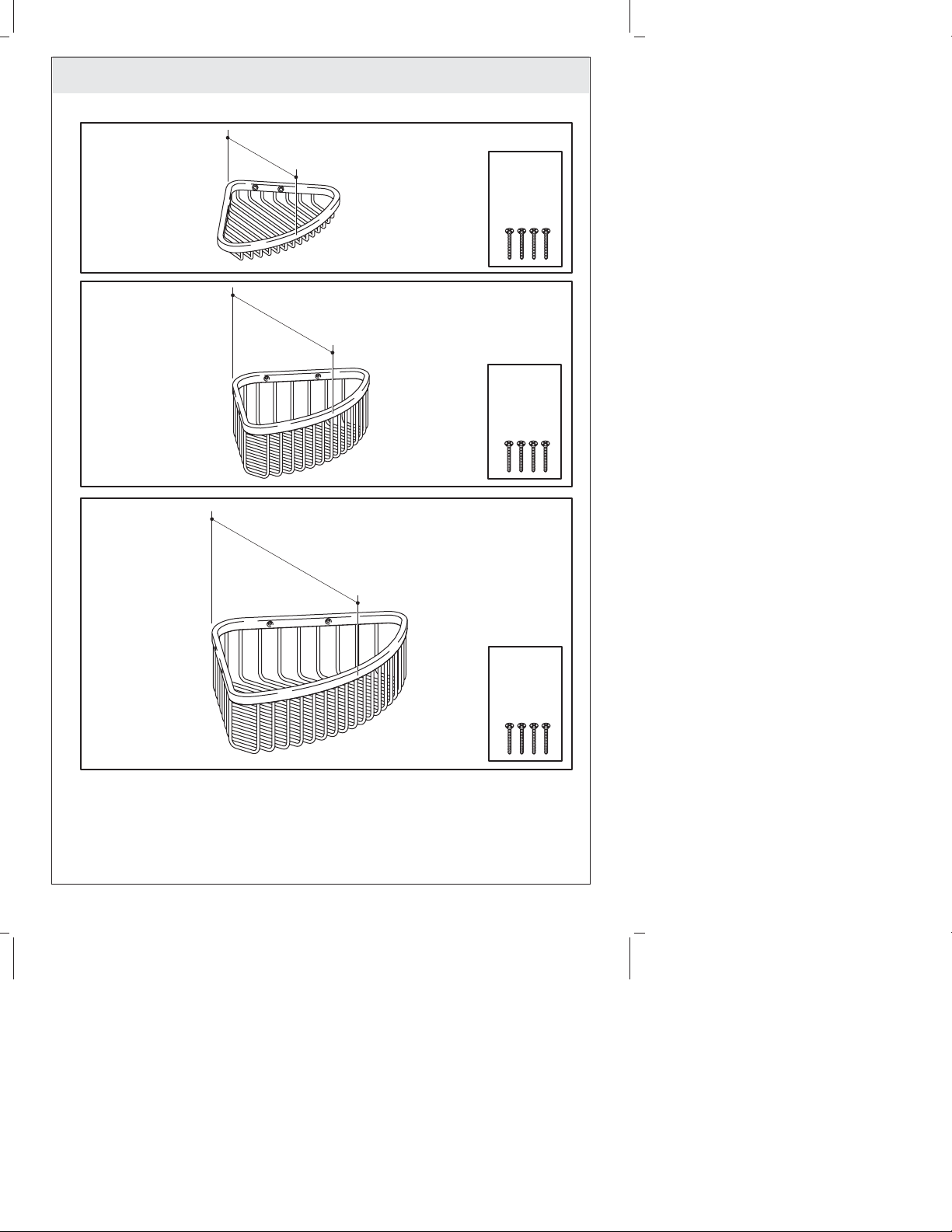

Service Parts/Pièces de rechange/Piezas de repuesto
Shower Basket
Panier de douche
Cesta de ducha
K-1898**
Hardware
Boulonnerie
Herrajes
1093619**
Shower Basket
Panier de douche
Cesta de ducha
K-1896**
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
4-3/4" (12.1 cm)
6-1/4" (15.9cm)
Shower Basket
Panier de douche
Cesta de ducha
K-1897**
8-1/16" (20.5 cm)
Hardware
Boulonnerie
Herrajes
1093619**
Hardware
Boulonnerie
Herrajes
1093619**
Kohler Co. 7 1091498-2-C

1091498-2-C
