Kohler K-2826 User manual

Installation Guide
Self-Rimming/Undercounter Lavatories
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2826 K-2827
1053432-2-A

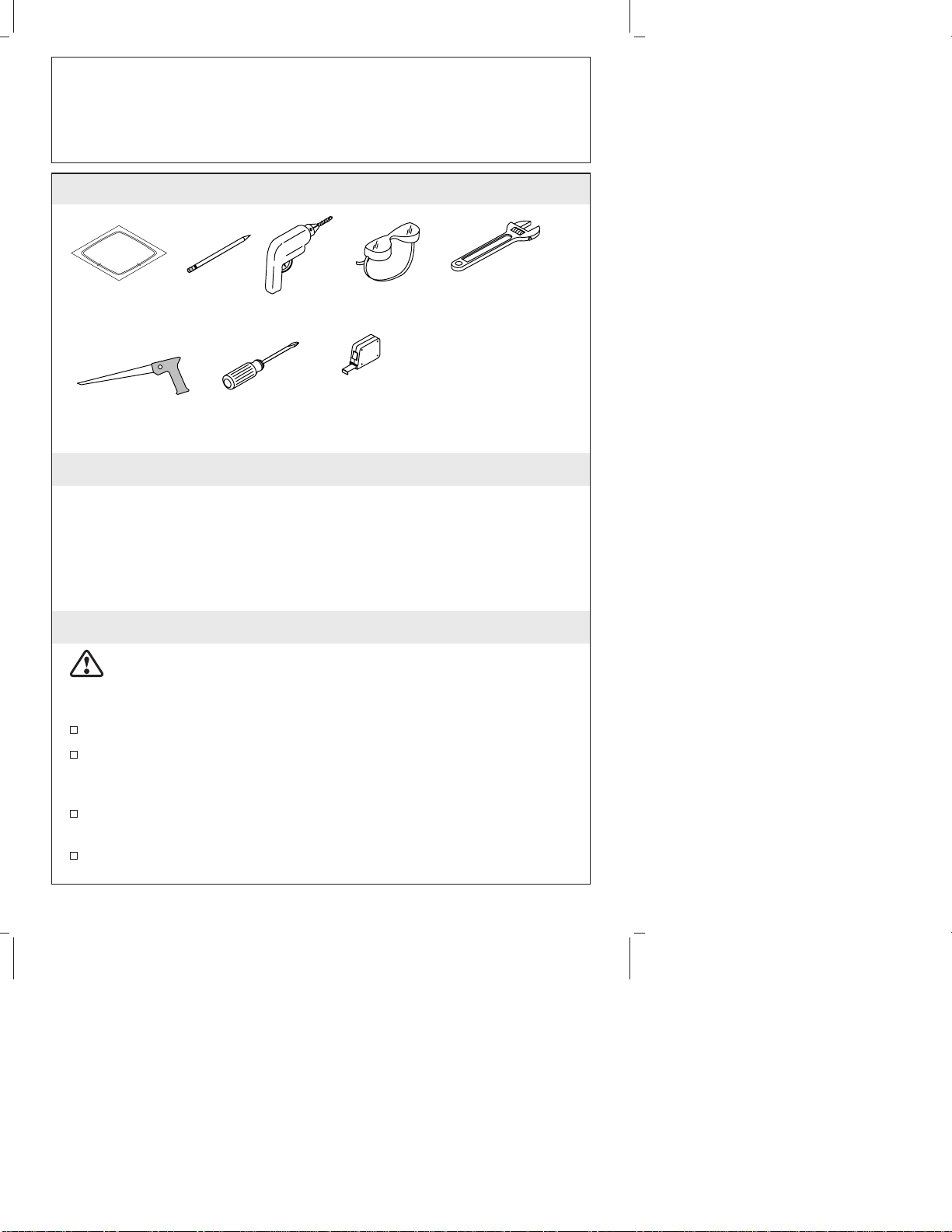

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory into
place.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
Use the template supplied with the lavatory.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Pencil Drill
Screwdriver
Keyhole Saw
Template
(supplied) Safety
Glasses Adjustable
Wrench
Tape
Measure
• 1/2" drill bit
• Ruler
• Hole Saw
• Gloves
Plus:
1053432-2-A 2 Kohler Co.

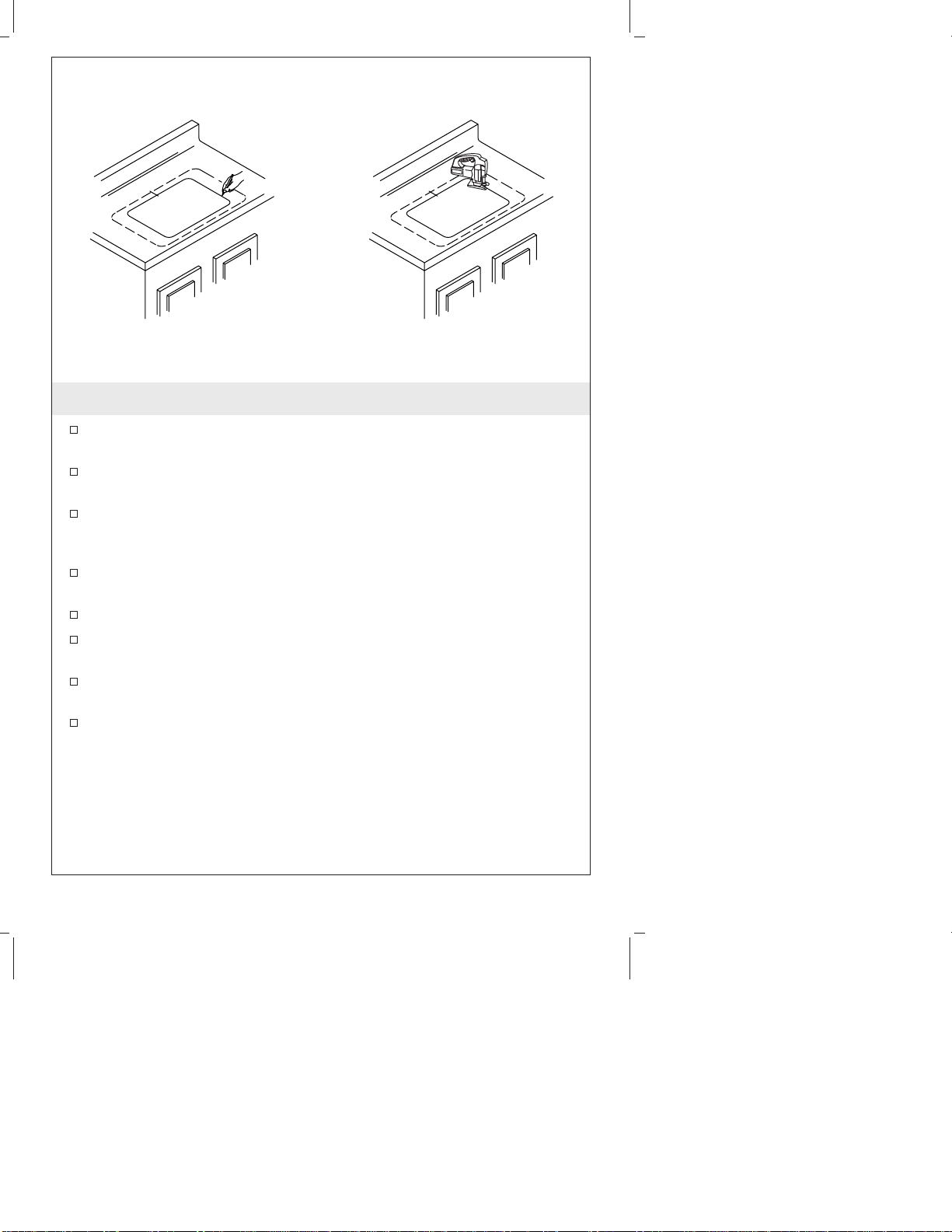

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Cut out the template along the inside of the template cutting line.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Use a pencil to trace the template on the countertop.
Mark the faucet and handle centerline on the countertop.
Cut out the opening by carefully following the pencil line traced
from the template
Go to the section that pertains to your style of installation.
Template
Template
Kohler Co. 3 1053432-2-A

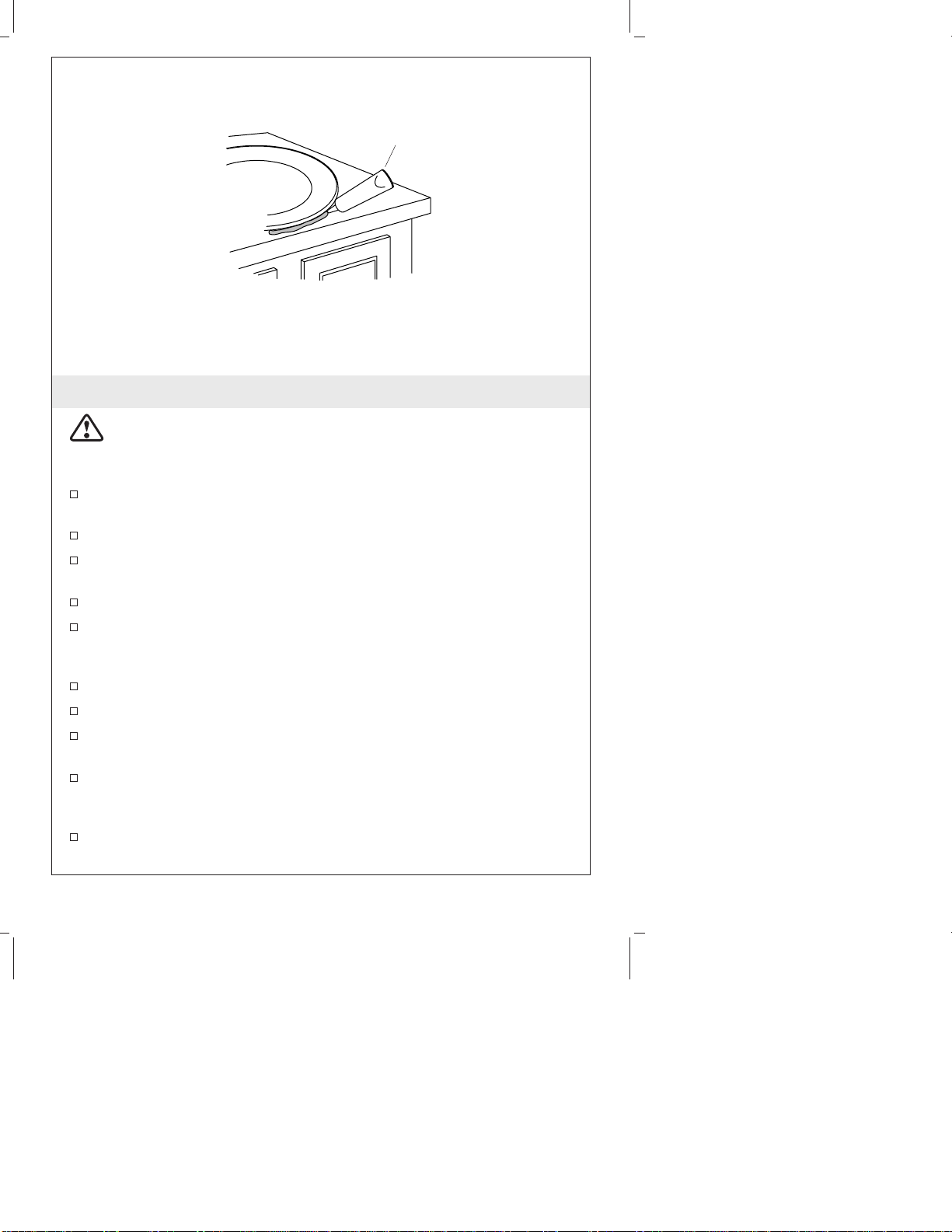

2. Self-Rimming Installations
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory into
place.
Temporarily position the lavatory in the opening. Adjust the fit of
the lavatory.
Remove the lavatory from the countertop.
Install the faucet and drain according to the manufacturer’s
instructions.
Carefully position the lavatory in the cut-out.
Apply a thin, continuous bead of sealant around the lavatory
edges. Immediately wipe away any excess sealant.
Fill any voids between the lavatory and the cut-out with sealant.
Verify that the lavatory had not moved out of position.
Allow the sealant to cure for at least 30 minutes before
proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the faucet
manufacturer’s instructions.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Sealant
1053432-2-A 4 Kohler Co.

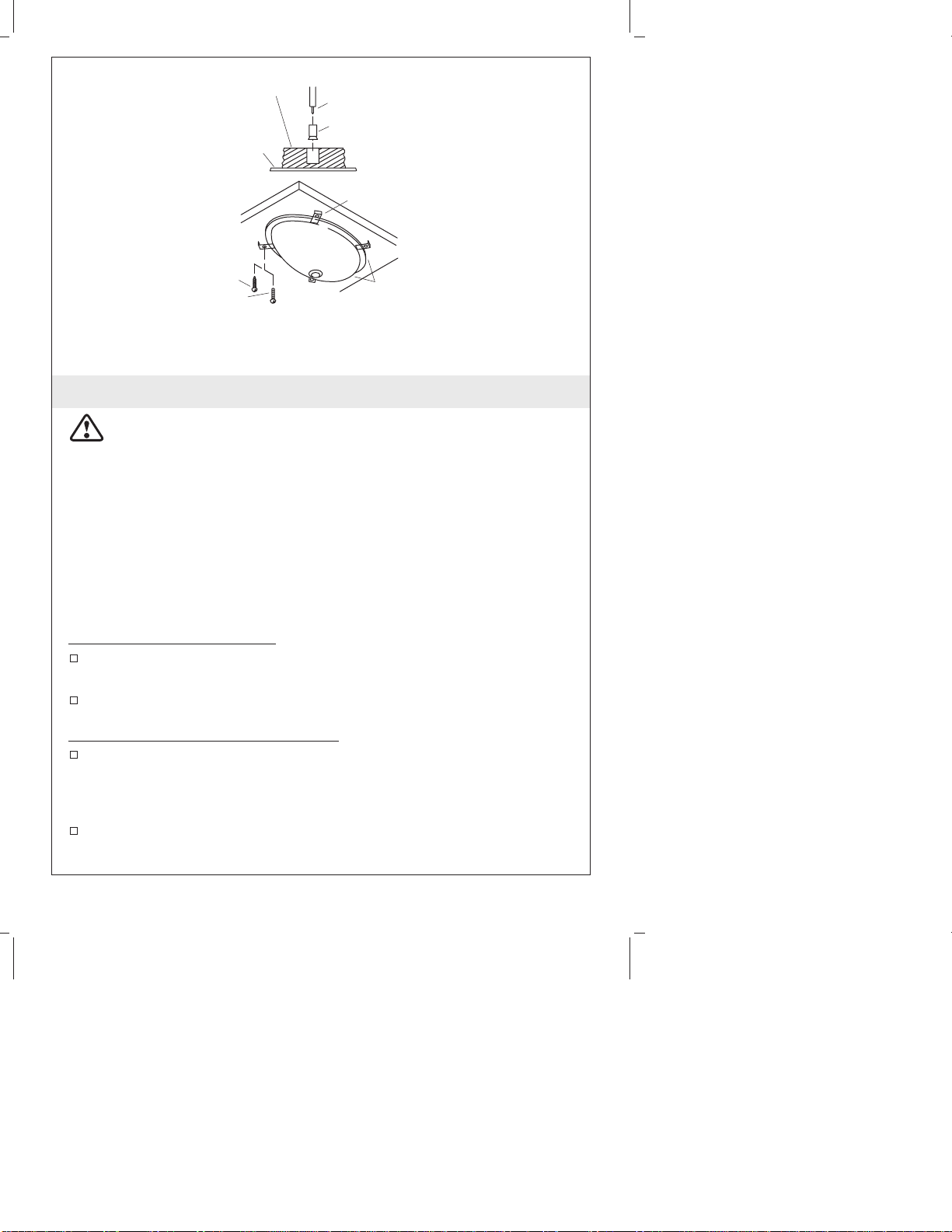

3. Undercounter Installations
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory into
place.
IMPORTANT! Undercounter installations are intended to be
performed by experienced installers.
NOTE: The screws and anchors provided should be used on
countertops with a minimum 1″(2.5 cm) thickness. For thinner
countertops, use appropriate anchors and fasteners (not provided).
For Wood Countertops
Mark and pre-drill the wood screw holes at the locations shown
on the template.
Waterproof any exposed areas of wood.
For Marble/Stone Countertops
Position the countertop upside down on foam padding to protect
the surface. Mark and drill 3/8″holes 5/8″(1.6 cm) deep at the
locations shown on the template.
Use a setting tool and hammer to secure the anchors.
For All Undercounter Installations
If the countertop has not been installed, install it at this time.
Foam
Padding
Wood
Screw
Apply
sealant.
Anchor
Screw
Undercounter Installation
Marble Setting Tool
Anchor
Clamp
Kohler Co. 5 1053432-2-A

Undercounter Installations (cont.)
Drill the faucet holes according to the faucet installation
instructions.
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
NOTE: Do not use adhesives or adhesive sealants.
Apply a continuous bead of quality sealant to the top surface of
the lavatory rim where it will contact the countertop.
IMPORTANT! Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
For marble countertops, install the lavatory to the countertop
with the clamps and screws provided. For other countertop
materials, refer to the countertop manufacturer’s instructions for
recommended fasteners.
Position the lavatory squarely under the cutout before tightening
the clamps. Draw the lavatory rim up against the countertop until
it is snug. Do not overtighten.
Immediately wipe away any excess sealant and fill any voids as
needed.
Allow the sealant to set for 30 minutes before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
1053432-2-A 6 Kohler Co.

Guide d’installation
Lavabos à rebord intégré/sous comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos en fonte sont très
lourds. Demander de l’assistance pour soulever et mettre en
place ce lavabo.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain existant et la tuyauterie d’alimentation.
Remplacer si nécessaire.
Utiliser le plan de découpe fourni avec le lavabo.
Crayon
à papier Perceuse
Tournevis
Scie égoïne
Plan
(fourni) Lunettes de
protection Clé à
molette
Mètre
ruban
• Mèche de 1/2"
• Règle
• Scie cylindrique
• Gants
Plus:
Kohler Co. Français-1 1053432-2-A

Avant de commencer (cont.)
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
1053432-2-A Français-2 Kohler Co.

1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
Découper le gabarit le long du bord intérieur de la ligne de
découpe.
Placez le gabarit sur le comptoir de façon à assurer un
dégagement entre le lavabo, le robinet et le dosseret.
Vérifier l’espace requis pour le meuble sous le comptoir.
Tracer le pourtour sur le comptoir à l’aide d’un crayon.
Marquer l’axe central du robinet et des poignées sur le comptoir.
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
Se référer à la section du style de votre installation.
Template
Template
Kohler Co. Français-3 1053432-2-A

2. Installations à rebord intégrés
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos en fonte sont très
lourds. Demander de l’assistance pour soulever et mettre en
place ce lavabo.
Positionner temporairement l’évier dans l’ouverture. Vérifier
l’ajustement du lavabo.
Retirer le lavabo du comptoir.
Installer le robinet et le drain conformément aux instructions du
fabricant.
Positionner avec précaution le lavabo dans la découpe.
Appliquer un boudin continu de matériau d’étanchéité le long
des rebords du lavabo. Immédiatement essuyer tout excédent de
mastic.
Combler tout vide entre le lavabo et la découpe avec du mastic.
Vérifier que le lavabo n’ait pas été déplacé de sa position initiale.
Laisser prendre le mastic pendant au moins 30 minutes avant de
continuer.
Connecter et serrer le siphon au drain, puis compléter les
connexions d’alimentation d’eau au robinet selon les instructions
du fabricant du robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Matériau
d'étanchéité
1053432-2-A Français-4 Kohler Co.

Installations à rebord intégrés (cont.)
Nettoyer avec un agent nettoyant non-abrasif.
Kohler Co. Français-5 1053432-2-A

3. Installations sous comptoir
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos en fonte sont très
lourds. Demander de l’assistance pour soulever et mettre en
place ce lavabo.
IMPORTANT ! Les installations sous comptoir sont destinées à des
installateurs expérimentés.
REMARQUE : Les vis et ancrages fournis doivent être employés sur
des comptoirs d’une épaisseur minimale de 1″(2,5 cm). Pour des
comptoirs plus minces, utiliser des dispositifs d’ancrage et de
fixation appropriés (non fournis).
Pour des comptoirs en bois
Marquer et percer les trous pilotes des vis à bois aux
emplacements illustrés sur le gabarit.
Imperméabiliser toutes surfaces exposées du bois.
Pour les comptoirs en marbre/pierre
Positionner le comptoir à l’envers sur une surface coussinée pour
en protéger la surface. Marquer et percer orifices de 3/8 po, de
5/8″(1,6 cm) de profondeur aux emplacements indiqués dans le
gabarit.
Utiliser un outil pour la pose et marteler les ancrages.
Coussinet
de mousse
Vis à
bois
Appliquer
du joint
d'étanchéité.
Vis
d'ancrage
Installation sous comptoir
Marbre Outil de pose
Ancrage
Pince
1053432-2-A Français-6 Kohler Co.

Installations sous comptoir (cont.)
Pour toutes les installations sous comptoir
Installer le comptoir à ce stade, si cela n’a pas déjà été fait.
Percer les orifices du robinet selon les instructions d’installation.
Installer le robinet sur le comptoir selon les instructions du
fabricant.
Installer le drain au lavabo selon les instructions du fabricant.
REMARQUE : Ne pas utiliser des adhésifs ou des joints adhésifs.
Appliquer un boudin continu de mastic de qualité sur la surface
supérieure du rebord de lavabo au point de contact avec le
comptoir.
IMPORTANT ! Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. Le
produit peut se casser, se fendre ou blesser quelqu’un si il est
manipulé sans précaution. Demander de l’aide pour soulever le
lavabo.
Pour des comptoirs en marbre, installer le lavabo sur le comptoir
avec les attaches et les vis fournies. Pour d’autres matériaux de
comptoir, se reporter aux instructions du fabricant pour les
dispositifs de fixation recommandés.
Positionner le lavabo de manière nivelée sous l’ouverture avant
de serrer les attaches. Rapprocher le rebord de lavabo contre le
comptoir jusqu’à l’ajustage. Ne pas trop serrer.
Essuyer immédiatement tout excédent de mastic et boucher toute
cavité au besoin.
Laisser sécher le mastic pendant au moins 30 minutes avant de
continuer.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
Kohler Co. Français-7 1053432-2-A

Guía de instalación
Lavabos con borde terminado/instalación bajo
cubierta
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de hierro fundido son muy pesados.
Obtenga ayuda para colocar el lavabo en su lugar.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Examine las tuberías existentes de suministro y de desagüe.
Reemplace de ser necesario.
Utilice la plantilla incluida con el lavabo.
Lápiz Taladro
Destornillador
Serrucho de calar
Plantilla
(incluida) Lentes de
seguridad Llave
ajustable
Cinta para
medir
• Broca de 1/2"
• Regla
• Serrucho de punta
• Guantes
Más:
Kohler Co. Español-1 1053432-2-A

Antes de comenzar (cont.)
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Kohler Co. Español-2 1053432-2-A

1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación.
Recorte la plantilla a lo largo del interior de la línea de corte de la
plantilla.
Coloque la plantilla sobre la cubierta para asegurarse de que haya
suficiente espacio entre el lavabo, la grifería y el protector contra
salpicaduras.
Verifique el espacio existente para el gabinete debajo de la
cubierta.
Trace la plantilla sobre la cubierta con un lápiz.
Marque la línea central de la grifería y de las manijas sobre la
cubierta.
Corte la abertura con cuidado siguiendo la línea trazada con lápiz
de la plantilla.
Siga las secciones correspondientes a su tipo de instalación.
Template
Template
1053432-2-A Español-3 Kohler Co.

2. Instalaciones con borde terminado
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de hierro fundido son muy pesados.
Obtenga ayuda para colocar el lavabo en su lugar.
Provisionalmente coloque el lavabo en la abertura. Ajuste para
que el lavabo encaje bien.
Retire el lavabo de la cubierta.
Instale la grifería y el desagüe según las instrucciones del
fabricante.
Coloque con cuidado el lavabo en la abertura.
Aplique una tira fina y continua de sellador alrededor de los
bordes del lavabo. De inmediato limpie el exceso de sellador.
Rellene de sellador los huecos entre el lavabo y la abertura.
Verifique que el lavabo no se haya movido de lugar.
Antes de continuar, deje secar el sellador durante 30 minutos
como mínimo.
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
del fabricante de la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un producto de limpieza no abrasivo.
Sellador
Kohler Co. Español-4 1053432-2-A

3. Instalaciones bajo cubierta
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de hierro fundido son muy pesados.
Obtenga ayuda para colocar el lavabo en su lugar.
¡IMPORTANTE! Las instalaciones bajo cubierta deben realizarse por
instaladores con experiencia.
NOTA: Los tornillos y elementos de anclaje incluidos deben
emplearse en cubiertas con un espesor mínimo de 1″(2,5 cm). Para
cubiertas más delgadas, utilice anclajes y herrajes adecuados (no
provistos).
Para cubiertas de madera
Marque y taladre los orificios de los tornillos para madera, en los
sitios designados en la plantilla.
Impermeabilice todas las áreas expuestas de la madera.
Para cubiertas de mármol/piedra
Coloque la cubierta boca abajo sobre material protector de
espuma para proteger la superficie. Marque y taladre orificios de
3/8″con una profundidad de 5/8″(1,6 cm) en los sitios
designados en la plantilla.
Utilice una herramienta de fijación y un martillo para fijar los
anclajes.
Material
protector de
espuma
Tornillo
para
madera
Aplique
sellador.
Tornillo
de anclaje
Instalación bajo cubierta
Mármol Herramienta
de fijación
Anclaje
Grapa
1053432-2-A Español-5 Kohler Co.

Instalaciones bajo cubierta (cont.)
Para todas las instalaciones bajo la cubierta
Si no se ha instalado la cubierta, instálela en este momento.
Taladre los orificios para la grifería según las instrucciones del
fabricante de la grifería.
Instale la grifería en la cubierta según las instrucciones del
fabricante de la grifería.
Instale el desagüe en el lavabo según las instrucciones del
fabricante del desagüe.
NOTA: No utilice adhesivos ni selladores adhesivos.
Aplique una tira continua de sellador de alta calidad en la
superficie superior del borde del lavabo donde hará contacto con
la cubierta.
¡IMPORTANTE! Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. El producto puede
romperse, despostillarse o causar lesiones si no se maneja con
cuidado. Pida ayuda para levantar el lavabo.
Para cubiertas de mármol, instale el lavabo en la cubierta
utilizando las grapas y tornillos provistos. Para cubiertas de otro
tipo de material, consulte las instrucciones del fabricante de la
cubierta para los herrajes recomendados.
Coloque el lavabo bien encuadrado debajo de la abertura antes de
fijar las grapas. Empuje el borde del lavabo hacia arriba hasta que
quede bien ajustado contra la cubierta. No apriete demasiado.
Limpie inmediatamente el exceso de sellador y rellene los
espacios vacíos según sea necesario.
Antes de continuar, deje que el sellador se seque por 30 minutos.
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un producto de limpieza no abrasivo.
Kohler Co. Español-6 1053432-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2005 Kohler Co.
1053432-2-A
