Kohler K-6665 User manual

Installation Guide
Beverage Faucet and Optional Water Filtration
System
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-6665, K-6665-F K-6666, K-6666-F
1015061-2-G

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
CAUTION: Risk of property damage. Do not install the unit
where the temperature may drop below freezing, may be
exposed to direct sunlight, or may be exposed to heat.
CAUTION: Risk of personal injury or property damage. Use
caution when installing near water pipes or electrical lines.
Observe all local plumbing and building codes.
Shut off the main water supply.
If possible, install the faucet before installing the sink.
Inspect the hoses for any sign of damage. Replace if necessary.
Install the water filtration system to a cold water supply only. Do
not install the water filtration system to a hot water supply.
If needed, clean the exterior of the unit with mild soap and water.
Do not use chemical cleaners.
The water filtration system must be mounted vertically.
Do not use this water filter system with a standard faucet that
uses hot and cold inlets. A single inlet faucet, such as a Kohler
beverage faucet, must be used.
Thread
Sealant Tape
Adjustable
Wrench Phillips Screwdriver Screws
1015061-2-G 2 Kohler Co.

Before You Begin (cont.)
The water filtration system is designed to be installed under a
sink. Make sure that the bottom of the filter cartridge is at least 2″
(5.1 cm) from the floor of the cabinet.
Do not connect the water filtration system to a dishwasher.
Do not install the water filtration system to a water line with
more than 125 psi (862 kPa).
To ensure that this equipment is functioning properly and
effectively, replace the filter components after 10 years.
Replacement date:___________
Retain this installation guide for future use.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Kohler Co. 3 1015061-2-G

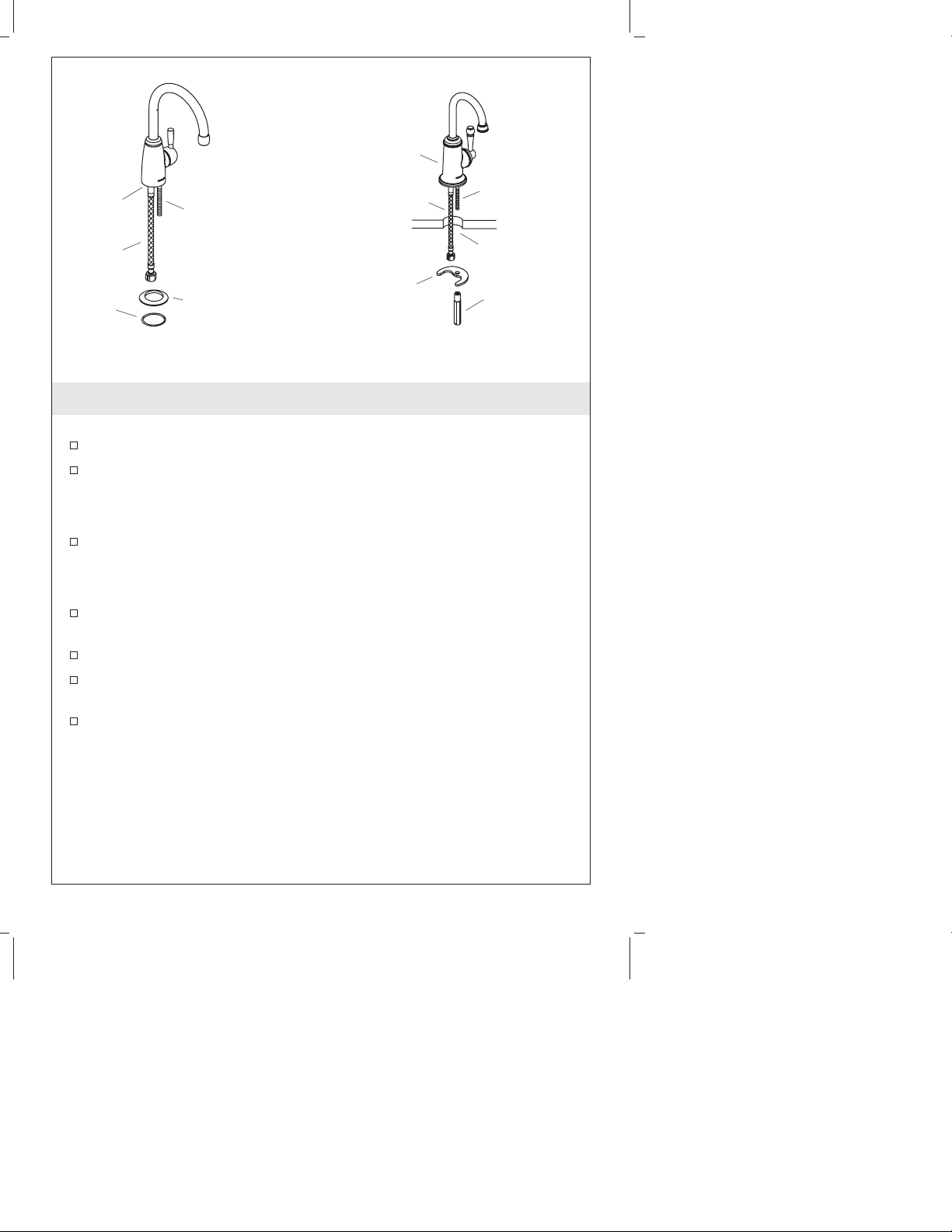

1. Install the Faucet Body
Contemporary Faucet
Install the O-ring into the groove in the bottom of the escutcheon.
Slide the escutcheon over the hose and stud so it rests against the
faucet bottom.
Traditional Faucet
Install the O-ring into the groove in the bottom of the faucet
body.
All Installations
Position the hose and stud through the sink hole and position the
faucet over the sink hole.
From under the sink, slide the hole in the bracket onto the stud.
Tighten the nut against the bracket to secure the faucet body to
the sink.
If you are not installing the optional water filtration system,
proceed to the ″Connect the Supply″section of this guide.
Stud
Hose
O-Ring
Contemporary Faucet
Faucet
Bottom
Escutcheon
(Contemporary
Only)
Faucet
Stud
Hose
Sink Hole
Bracket Nut
Traditional Faucet
1015061-2-G 4 Kohler Co.

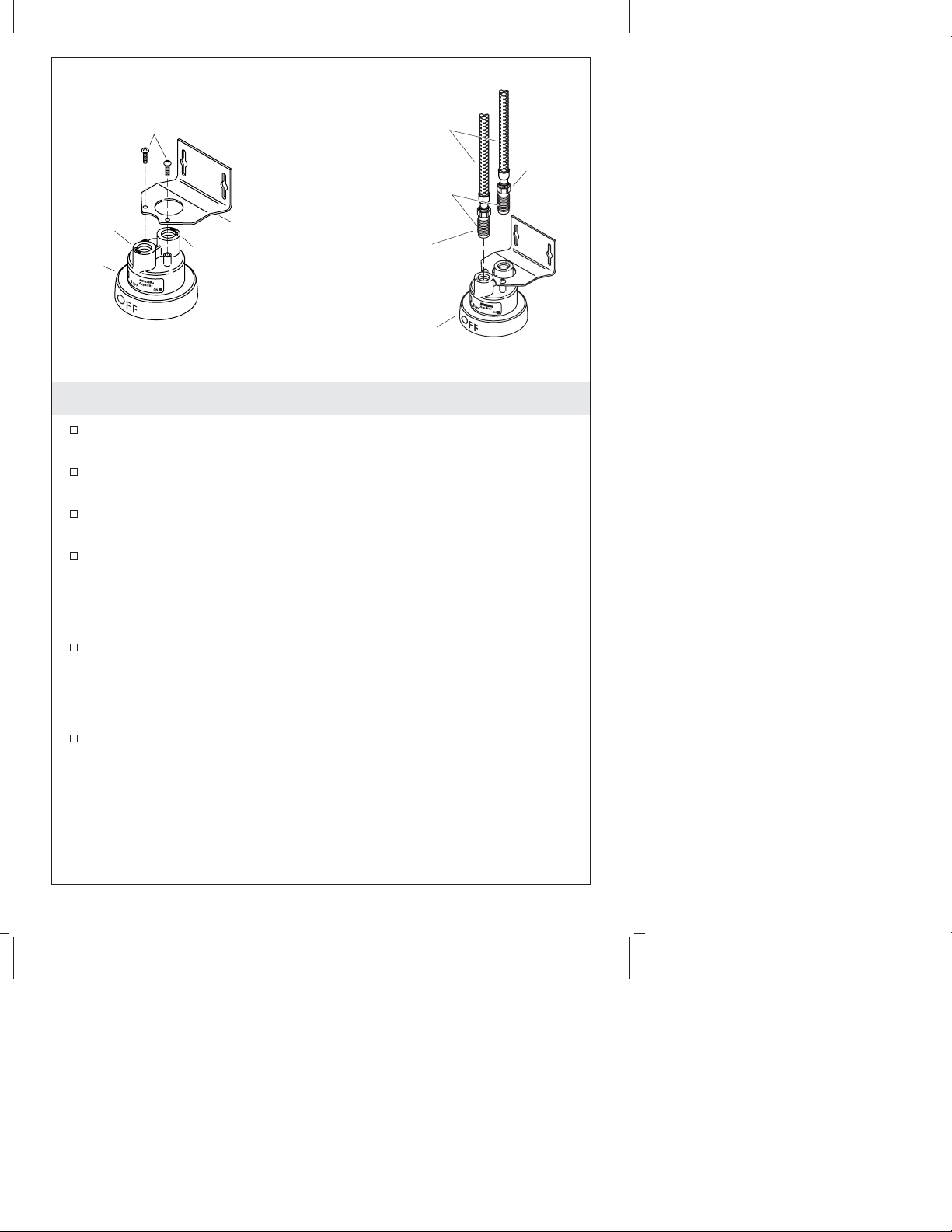

2. Assemble the Water Filtration System
Inspect the plumbing and supplies for damage. Replace or repair
as needed.
Write the system replacement date on the filter head label. This is
the installation date plus ten years.
Place the mounting bracket over the port marked ″OUTLET″on
the filter head.
Attach the mounting bracket to the filter head using the screws
provided. Do not overtighten.
NOTE: Apply four layers (four turns) of thread sealant tape to the
threads of each nipple to ensure a tight seal.
Apply four layers of thread sealant to the threads below each
nipple hex.
NOTE: Do not overtighten the nipple hex. The nipple hex should
not make contact with the filter head.
Thread the taped end of each nipple into the inlet and outlet port
of the filter head until finger tight plus one turn maximum. The
nipple hex should not make contact with the filter head.
Screws
Inlet
Outlet
Mounting
Bracket
Filter
Head
Filter Head
Nipples
Hoses
Hex
Apply thread
sealant tape.
Kohler Co. 5 1015061-2-G

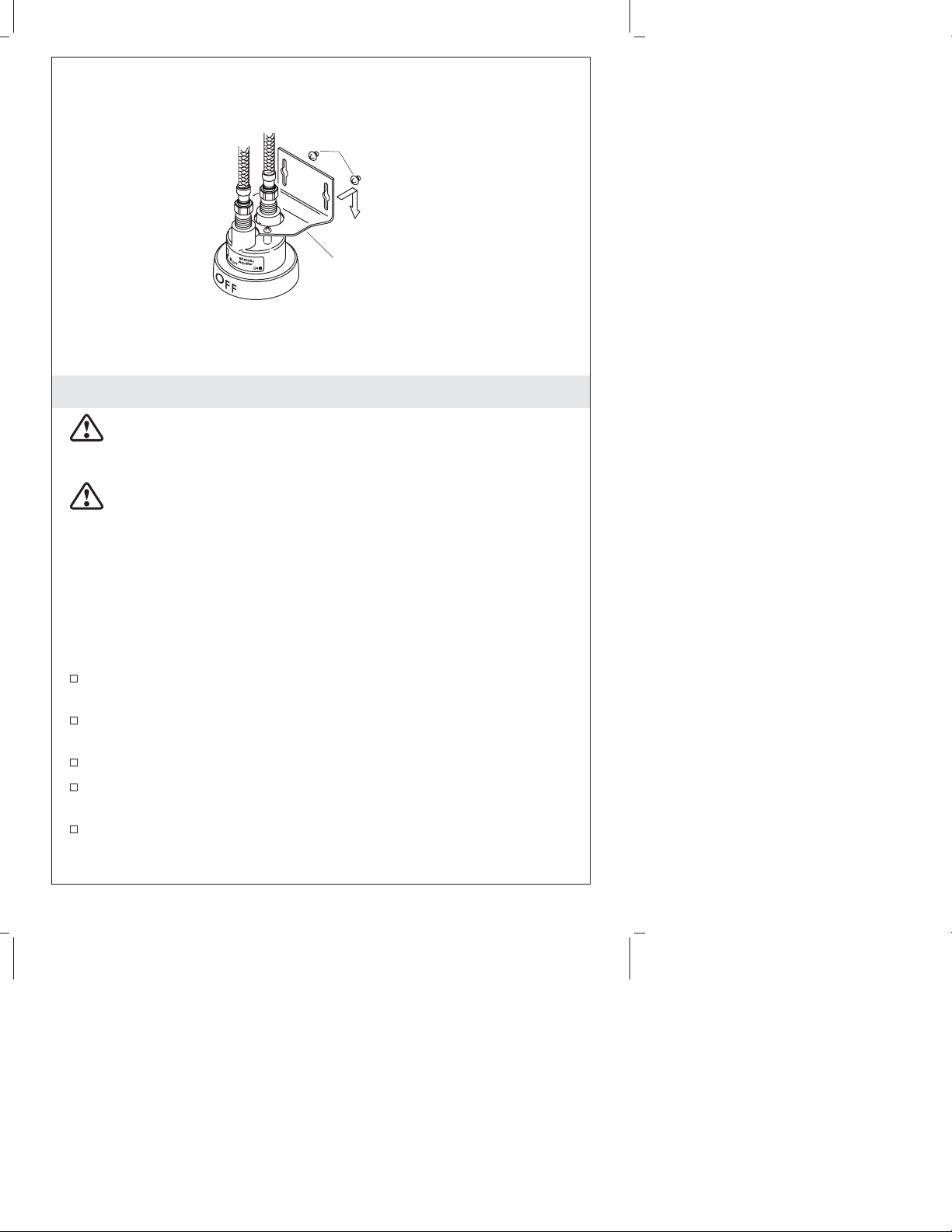

3. Mounting the Water Filtration System
CAUTION: Risk of property damage. Do not install the unit
where the temperature may drop below freezing, may be
exposed to direct sunlight, or may be exposed to heat.
CAUTION: Risk of personal injury or property damage. Use
caution when installing near water pipes or electrical lines.
IMPORTANT! The unit must be mounted vertically.
IMPORTANT! The mounting location of the water filtration system
is critical. Verify the following before mounting: the bottom of the
filter cartridge will be at least 2″(5.1 cm) from the floor of the
cabinet, the system will not interfere with other items under the
counter, and the hoses will not be under tension when installed to
the ports on the filter head.
Align the mounting holes of the mounting bracket at the
determined location.
Mark the mounting hole locations with a pencil. Set the unit
aside.
Pre-drill the holes, if necessary.
Partially thread the screws into the cabinet wall and slide the
mounting bracket over the screws.
Secure the screws into the cabinet wall.
Mounting
Bracket
Screws
(Not Supplied)
1015061-2-G 6 Kohler Co.

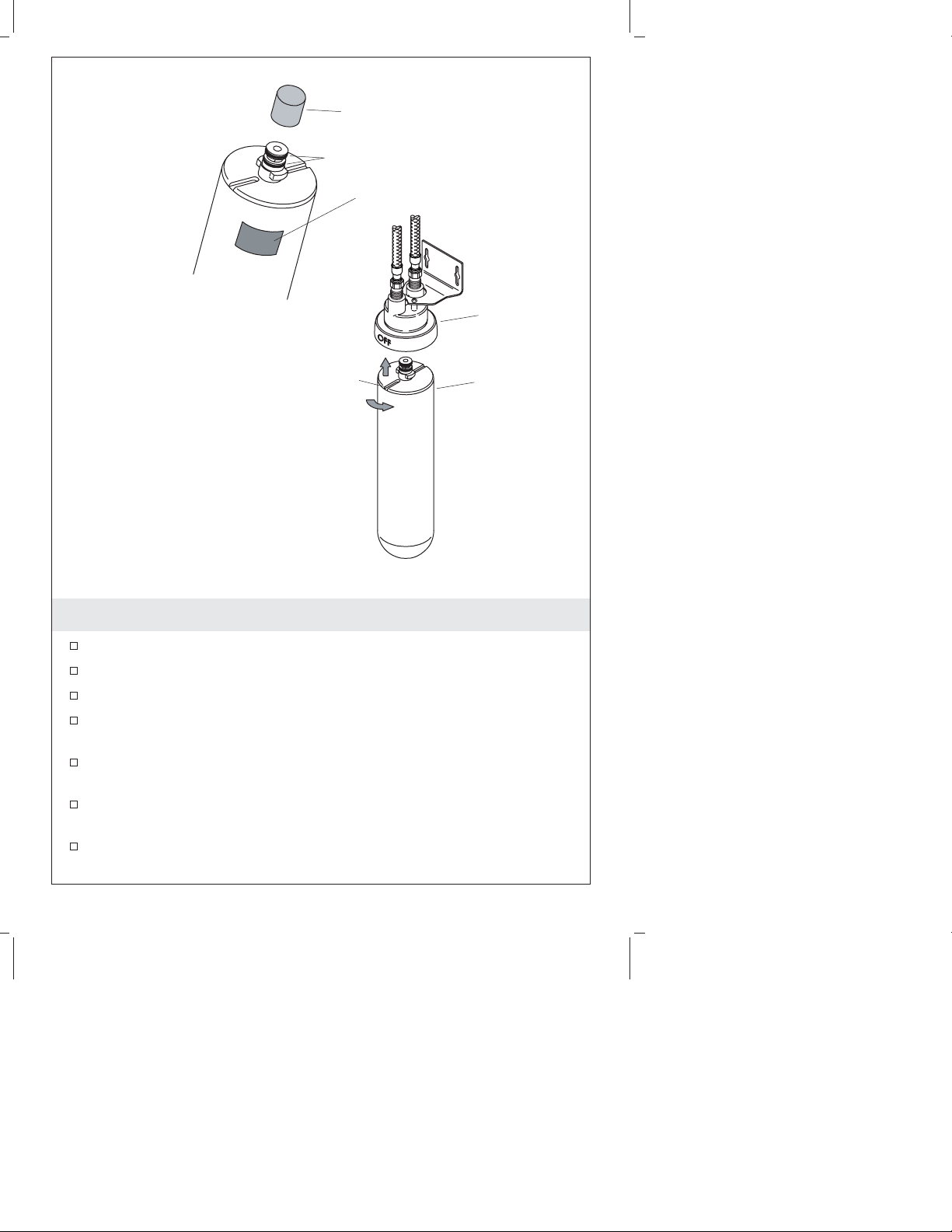

4. Install the Water Filtration Cartridge
Write the installation date on the new filter cartridge label.
Remove and discard the cap from the cartridge.
Inspect the cartridge for damage.
Verify both O-rings are present and positioned correctly in the
grooves.
Moisten the O-rings with water. Do not use petroleum products
to lubricate the O-rings.
Align the groove in the top of the cartridge with the word ″OFF″
on the filter head.
Insert the top of the cartridge into the filter head and turn the
cartridge counterclockwise 90° until hand-tight.
O-Rings
Cap
Cartridge
Filter Head
Groove
Write the date on
the cartridge label.
Kohler Co. 7 1015061-2-G

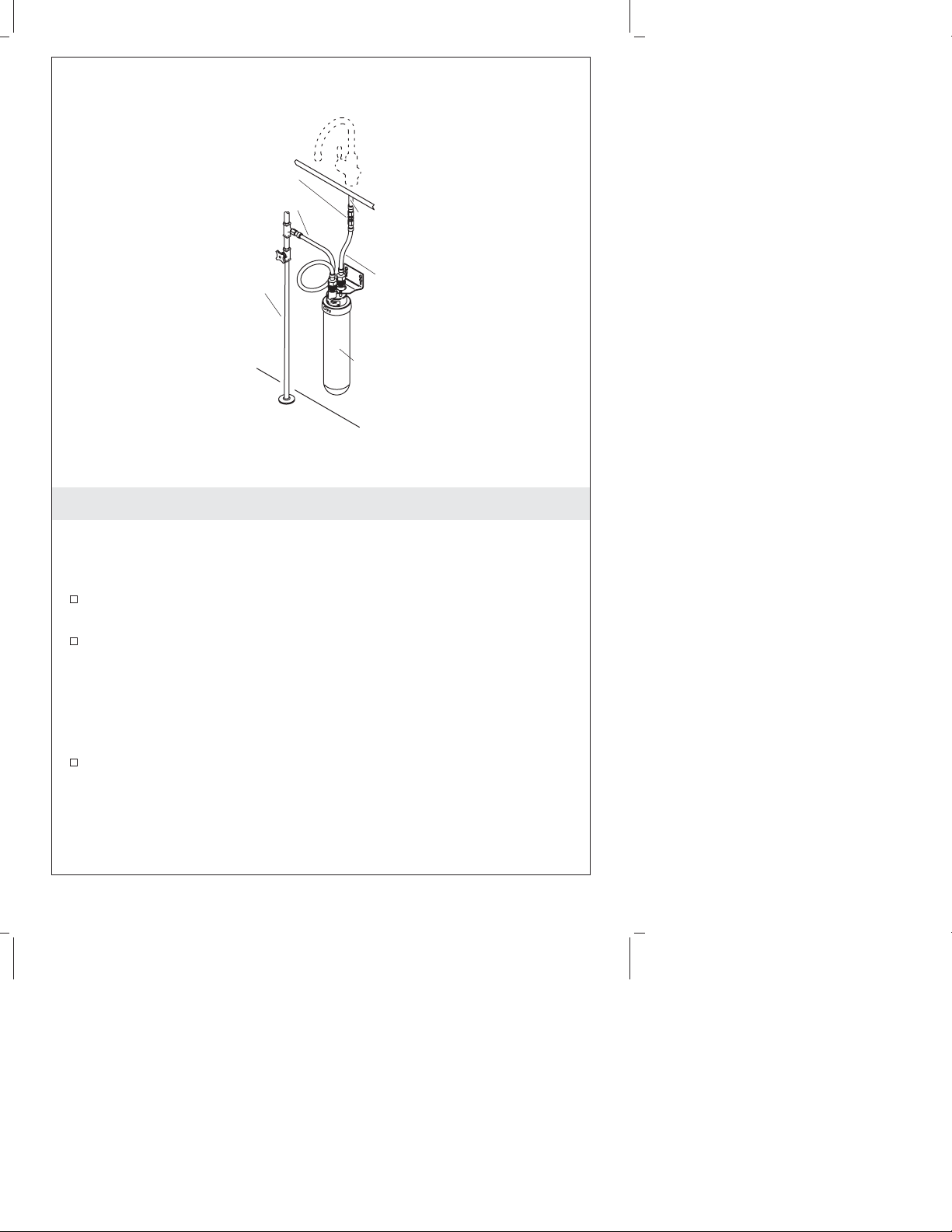

5. Connect the Supply
For installations using the water filtration system:
NOTE: The hoses must be connected as directed. Do not reverse the
connections.
Using the provided adapter, connect the outlet hose from the
outlet port on the filter head to the faucet inlet.
Connect the inlet hose from the inlet port on the filter head to the
cold water supply.
For installations not using the water filtration system:
NOTE: The faucet inlet hose will connect directly to a 3/8″male
compression fitting.
Connect the faucet inlet hose to the cold water supply.
6. Installation Checkout
Turn on the main water supply and check for leaks. Repair as
needed.
Outlet
Hose
Cold
Water
Supply
Faucet
Inlet Hose
Inlet Hose
Adapter
Cartridge
1015061-2-G 8 Kohler Co.

Installation Checkout (cont.)
If the optional water filtration system has been installed using the
K-203 filter, run the faucet for ten minutes to remove any air in
the system. For all other filters, run the faucet for two minutes.
Any air left in the system may temporarily cause the water to be
cloudy. If the optional water filtration system has not been
installed, run water through the faucet for one minute to remove
any debris.
Kohler Co. 9 1015061-2-G

Guide d’installation
Robinet de fontaine et système optionnel de
filtration d’eau

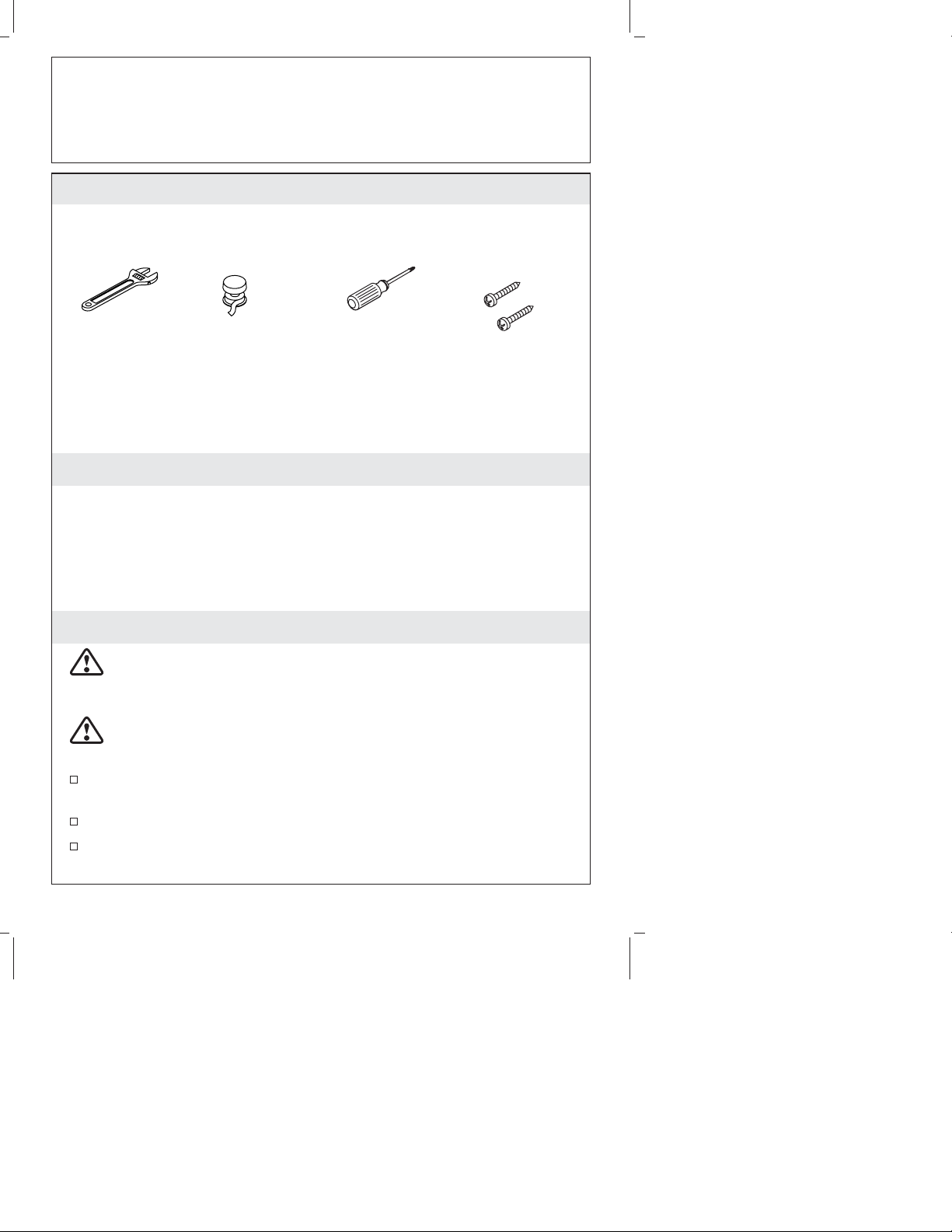

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque d’endommagement du matériel. Ne pas
installer l’unité où la température pourrait baisser en dessous du
seuil du gel, peut être exposée à la lumière du soleil, ou à la
chaleur.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Porter une attention particulière lors de l’installation
près de conduites d’eau et de câbles électriques.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Si possible, installer le robinet avant d’installer l’évier.
Clé à molette
Tournevis
cruciforme Vis
Ruban d'étanchéité
pour tige filetée
Kohler Co. Français-1 1015061-2-G

Avant de commencer (cont.)
Inspecter les tuyaux de tout signe d’endommagement. Remplacer
si nécessaire.
Installer le système de filtration d’eau uniquement à
l’alimentation d’eau froide. Ne pas installer le système de
filtration d’eau à une alimentation d’eau chaude.
Si nécessaire, nettoyer l’extérieur de l’unité avec du savon doux et
de l’eau. Ne pas utiliser des nettoyants qui contiennent des
produits chimiques.
Le système de filtration d’eau doit être monté verticalement.
Ne pas utiliser ce système de filtration d’eau avec un robinet
standard ayant des entrées chaudes et froides. Un robinet à entrée
unique, tel que le robinet de fontaine Kohler doit être utilisé.
Ce système de filtration d’eau est conçu pour être installé sous un
évier. S’assurer que la base de la cartouche du filtre soit au moins
à2″(5,1 cm) de la base du meuble.
Ne pas connecter le système de filtration d’eau à un
lave-vaisselle.
Ne pas installer le système de filtration à une conduite d’eau de
plus de 125 psi (862 kPa).
Pour assurer un fonctionnement correct et efficace de cet
équipement, remplacer les composants du filtre après 10 ans. Date
de remplacement : ____________
Conserver ce guide d’installation pour future référence.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1015061-2-G

1. Installer le corps du robinet
Robinet contemporain
Installer le joint torique dans la rainure à la base de l’applique.
Glisser l’applique sur le flexible et le montant jusqu’à ce qu’elle
repose contre la base de robinet.
Robinet traditionnel
Installer le joint torique dans la rainure à la base du corps de
robinet.
Toutes les installations
Positionner le flexible et le montant dans l’orifice de l’évier et
positionner le robinet sur ce dernier.
Du dessous de l’évier, glisser l’orifice du joint sur le montant.
Serrer l’écrou contre le montant pour sécuriser le corps du robinet
à l’évier.
Si le système optionnel de filtration n’est pas installé, procéder à
la section ″Connecter l’alimentation″de ce guide.
Montant
Tuyau
Joint
torique
Robinet contemporain
Base de
robinet
Applique
(Contemporaine
uniquement)
Robinet
Montant
Tuyau
Orifice d'évier
Support Écrou
Robinet traditionnel
1015061-2-G Français-3 Kohler Co.

2. Assembler le système de filtration d’eau
Inspecter la tuyauterie et les alimentations de tout dommage.
Remplacer ou réparer au besoin.
Noter la date de remplacement du système sur l’étiquette du
filtre. Ceci est la date d’installation plus dix ans.
Placer le support de montage sur le port marqué ″OUTLET″de la
tête du filtre.
Raccorder le montant de fixation au filtre avec les vis fournies. Ne
pas trop serrer.
REMARQUE : Appliquer quatre couches (quatre tours) de ruban
pour filetage aux filetages de chaque mamelon afin d’assurer un
joint serré.
Appliquer quatre couches de ruban pour filetage aux filetages
sous chaque hexagone de chaque mamelon.
REMARQUE : Ne pas trop serrer l’hexagone du mamelon.
L’hexagone du mamelon ne devrait pas être en contact avec la tête
du filtre.
Visser l’extrémité à ruban de chaque mamelon dans le port
d’entrée et sortie de la tête de filtre jusqu’au bon serrage plus un
tour maximum. L’hexagone du mamelon ne devrait pas être en
contact avec la tête du filtre.
Vis
Entrée
Sortie
Support de
montage
Tête de
filtre
Tête de filtre
Mamelons
Tuyaux
Hexagone
Appliquer du ruban
d'étanchéité pour
filetage.
Kohler Co. Français-4 1015061-2-G

3. Montage du système de filtration d’eau
ATTENTION : Risque d’endommagement du matériel. Ne pas
installer l’unité où la température pourrait baisser en dessous du
seuil du gel, peut être exposée à la lumière du soleil, ou à la
chaleur.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Porter une attention particulière lors de l’installation
près de conduites d’eau et de câbles électriques.
IMPORTANT ! L’unité doit être installée à la verticale.
IMPORTANT ! L’emplacement de montage du système de filtration
d’eau est critique. Vérifier les conditions suivantes avant le montage:
la base de la cartouche du filtre sera à au-moins 2″(5,1 cm) du sol
du meuble, le système n’interférera pas avec d’autres objets sous le
comptoir, et les flexibles ne seront pas sous tension lorsqu’installés
aux ports de la tête de filtre.
Aligner les orifices de montage du support à l’emplacement
déterminé.
Repérer les emplacements d’orifices de montage avec un crayon.
Mettre l’unité de côté.
Forer les trous à l’avance, si nécessaire.
Visser les vis partiellement dans la paroi du meuble et glisser le
support de montage sur les vis.
Support de
montage
Vis
(Non fournies)
1015061-2-G Français-5 Kohler Co.

Montage du système de filtration d’eau (cont.)
Sécuriser les vis dans le mur du meuble.
Kohler Co. Français-6 1015061-2-G

4. Installer la cartouche de filtration d’eau
Noter la date d’installation sur l’étiquette de la cartouche.
Retirer et jeter le couvercle de la cartouche.
S’assurer du bon état de la cartouche.
Vérifier que les deux joints toriques soient bien engagés dans les
rainures.
Lubrifier les joints toriques avec de l’eau. Ne pas utiliser des
produits à base de pétrole pour lubrifier les joints toriques.
Aligner la rainure sur le dessus de la cartouche avec le mot ″OFF″
sur la tête du filtre.
Joint torique
Capuchon
Cartouche
Tête
du filtre
Rainure
Écrire la date sur
l'étiquette de la cartouche.
1015061-2-G Français-7 Kohler Co.

Installer la cartouche de filtration d’eau (cont.)
Insérer le dessus de la cartouche dans la tête du filtre et tourner
la cartouche vers la gauche de 90° jusqu’au serrage à main.
Kohler Co. Français-8 1015061-2-G

5. Connecter l’alimentation
Pour des installations utilisant le système de filtration d’eau:
REMARQUE : Les flexibles doivent être raccordés tel que décrit. Ne
pas inverser les connexions.
En utilisant l’adaptateur fournit, connecter le flexible de sortie du
port de sortie de la tête du filtre à l’entrée du robinet.
Connecter le flexible d’entrée du port d’entrée sur la tête du filtre
à l’alimentation d’eau froide.
Pour des installations n’utilisant pas le système de filtration d’eau:
REMARQUE : Le flexible d’entrée du robinet se connectera
directement au raccord à compression mâle de 3/8″.
Connecter le flexible d’entrée du robinet à l’alimentation d’eau
froide.
Tuyau
sortie
Alimentation
d'eau froide
Tuyau
entrée
robinet
Tuyau entrée
Adaptateur
Cartouche
1015061-2-G Français-9 Kohler Co.

6. Vérification de l’installation
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Si un système optionnel de filtration d’eau a été installé en
utilisant le filtre K-203, ouvrir le robinet pendant dix minutes
pour évacuer tout air du système. Pour tous les autres filtres,
ouvrir le robinet pendant deux minutes. Tout air dans le système
pourrait temporairement engendrer une apparence d’eau trouble.
Si le système optionnel de filtration d’eau n’a pas été installé,
faire couler l’eau à travers le robinet pendant une minute pour
évacuer tout débris.
Kohler Co. Français-10 1015061-2-G

Guía de instalación
Grifería para bebidas y sistema opcional de
filtración de agua
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. No instale la
unidad en lugares en los que la temperatura pueda descender
por debajo del punto de congelamiento, que puedan estar
expuestos a los rayos directos del sol o al calor.
PRECAUCIÓN: Riesgo de lesiones personales o daños a la
propiedad. Tenga cuidado al instalar cerca de tuberías de agua o
conductos eléctricos.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
De ser posible, instale la grifería antes de instalar el fregadero.
Cinta selladora
de roscas
Llave
ajustable Destornillador de punta de cruz (Phillips) Tornillos
Kohler Co. Español-1 1015061-2-G
