Kohler K-3593 User manual

Installation Guide
Kitchen Sinks
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-3593
1068810-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.

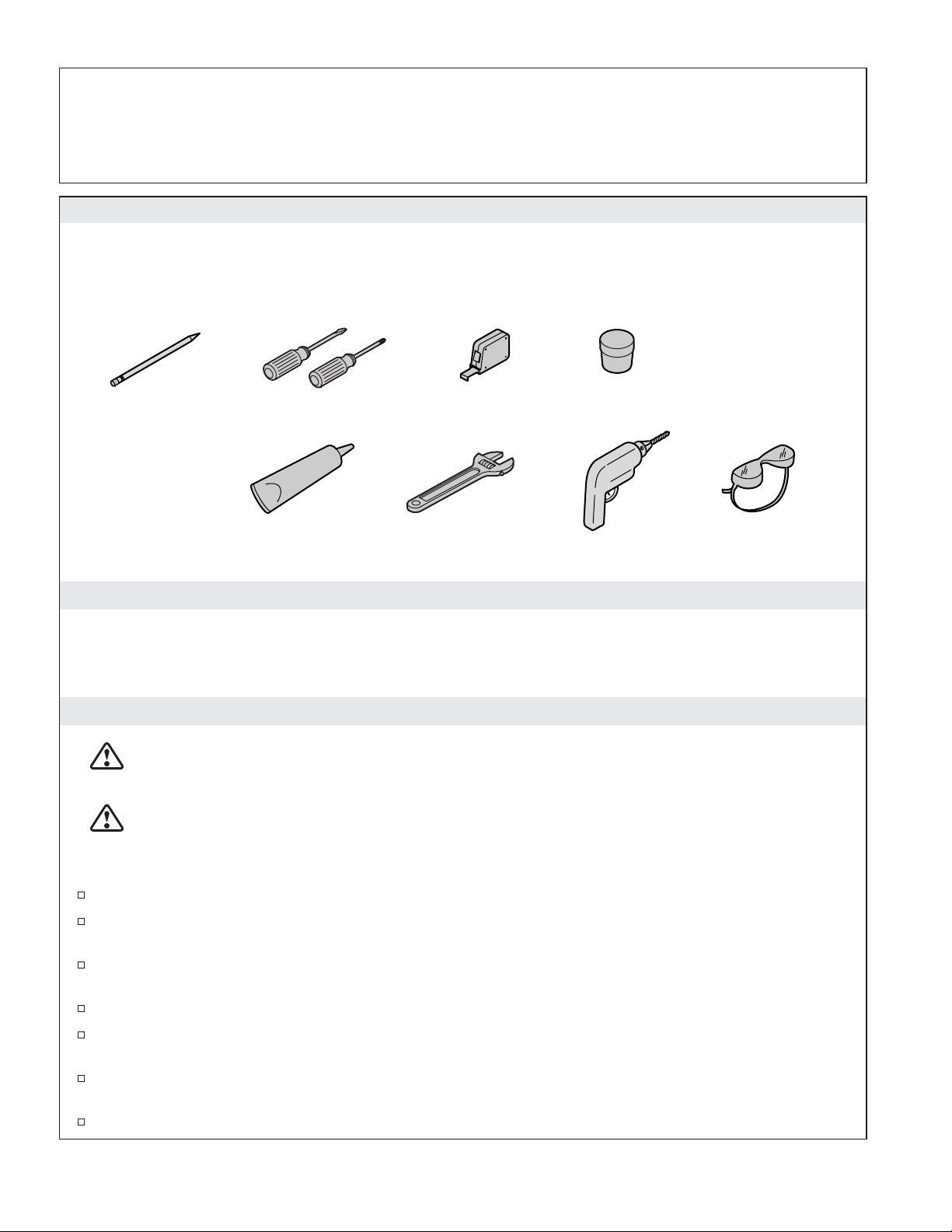

Tools and Materials
Important Information
WARNING: Risk of personal injury. Metal surfaces are sharp and can cause severe cuts. Use
gloves and handle sink edges carefully.
CAUTION: Risk of personal injury or product damage. Large sinks are very heavy. Get help
lifting the sink into place.
IMPORTANT! Your sink may appear different than the sink pictured throughout the installation steps.
For ease of installation, two people should perform this installation.
Due to the nature of undercounter installations, Kohler Co. recommends that undercounter sink
installations be performed by trained and experienced installers.
For sinks with drawer system: Order additional drawer hardware for the sink cabinet drawer
panels.
A 1-1/2″(3.8 cm) to 2″(5.1 cm) thick countertop is preferred for this installation.
Anchors should be preinstalled by the countertop manufacturer at the time of cutting. Use the
hardware provided by the countertop manufacturer and the mounting clips provided with your
sink.
The number of clips included with your sink may differ from the number of clips illustrated. Use all
clips included with the sink.
If possible, install the strainer to the sink prior to installing the sink.
Allow the sealant to cure following the sealant manufacturer’s instructions.
Observe all local plumbing and building codes.
All information in these instructions is based on the latest product information available at the time
of publication. Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Silicone Sealant
Plumbers Putty
Plus:
• Double-Sided Tape
(optional)
1068810-2-A 2 Kohler Co.

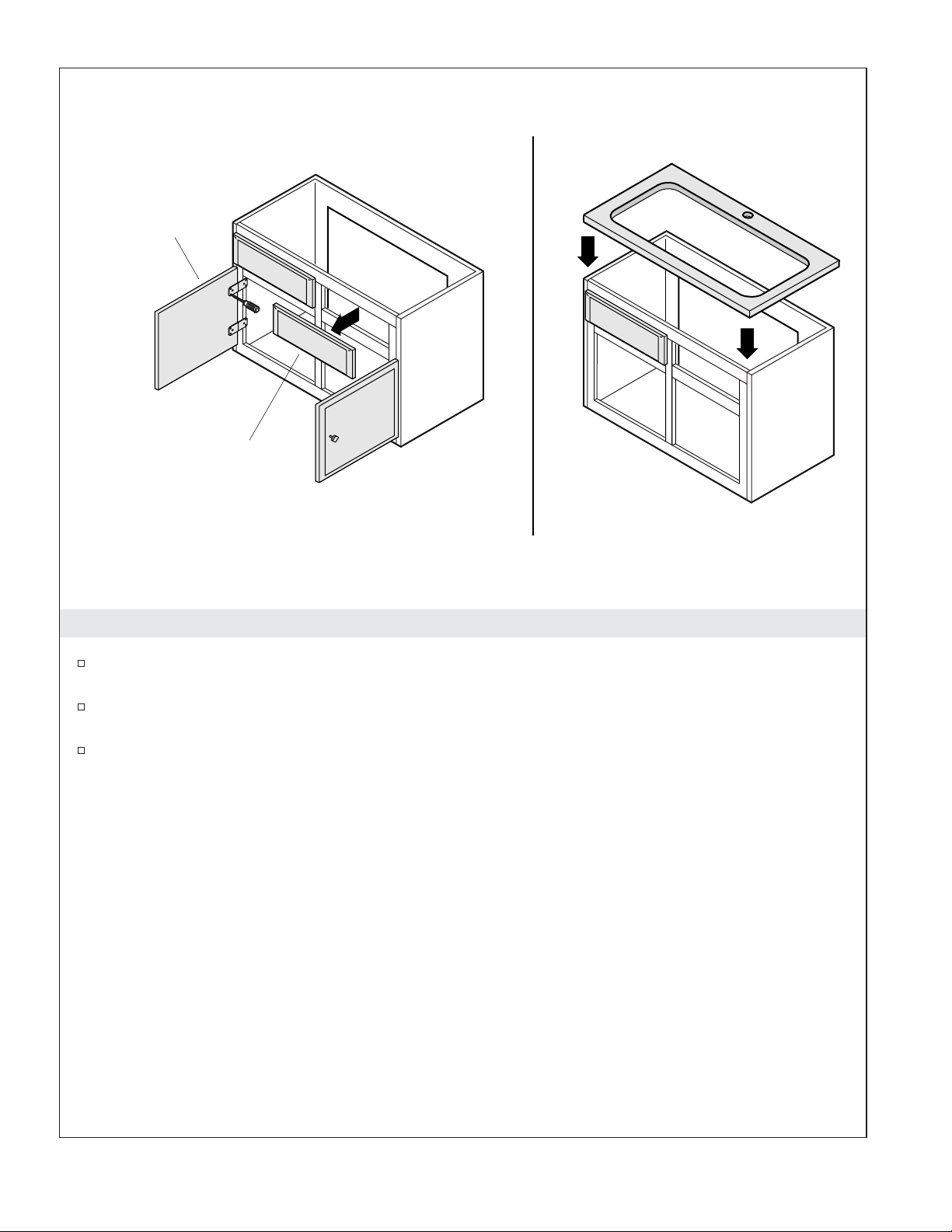

1. Prepare the Site
For ease of sink installation, remove the cabinet doors and the drawer panel that corresponds to the
sink drawer installation location.
Install the water supplies and drain piping according to the roughing-in information.
Install the countertop.
12
Remove the
cabinet doors.
Remove the drawer front
that corresponds to the
drawer location on the sink.
Kohler Co. 3 1068810-2-A

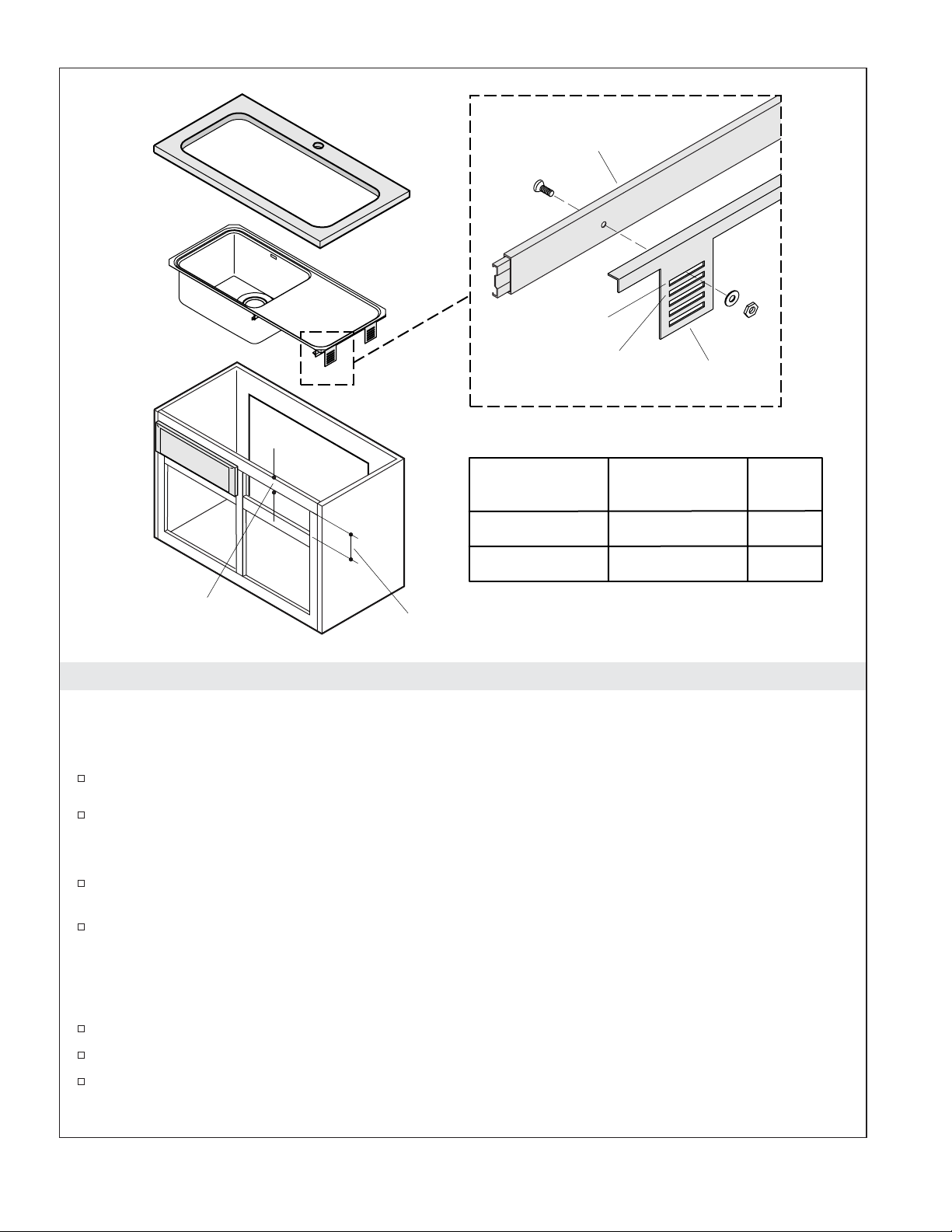

2. Install the Drawer Slides
The drawer slides can be installed to the sink prior to the sink installation in cabinets with specific front rail
and drawer opening dimensions. If your cabinet has dimensions other than those listed in the table above,
the drawer slides will be installed later in the ″Install the Drawer″section.
Measure the height of the front rail of the cabinet.
If the front rail height is not 11/16″(1.7 cm) or 1-1/2″(3.8 cm), proceed to the ″Install the Sink″
section.
Determine Slide Placement
If the front rail height is 11/16″(1.7 cm) and the drawer opening height is 5″(12.7 cm), then loosely
secure the drawer slide to slot 1.
If the front rail height is 1-1/2″(3.8 cm) and the drawer opening height is 5″(12.7 cm), then loosely
secure the drawer slide to slot 2.
Install the Slides
NOTE: Slides may need to be extended to allow access to the slide mounting holes.
Attach the slides to the bracket using the screws. Position the screws through the appropriate slot.
Loosely secure the slides to the brackets with the washers and nuts.
Close the slide assemblies. You may need to pull the screws to allow the slide assembly to close.
Refer to illustration 5in the ″Install the Drawer″section.
Measure height
of front rail. Measure height of the drawer opening.
Slot 1
Slot 2
Front Rail
Height
11/16" (1.7 cm)
1-1/2" (3.8 cm)
Drawer
Opening Height
5" (12.7 cm)
5" (12.7 cm)
Slot
1
2
Drawer
Slide
Bracket
1068810-2-A 4 Kohler Co.

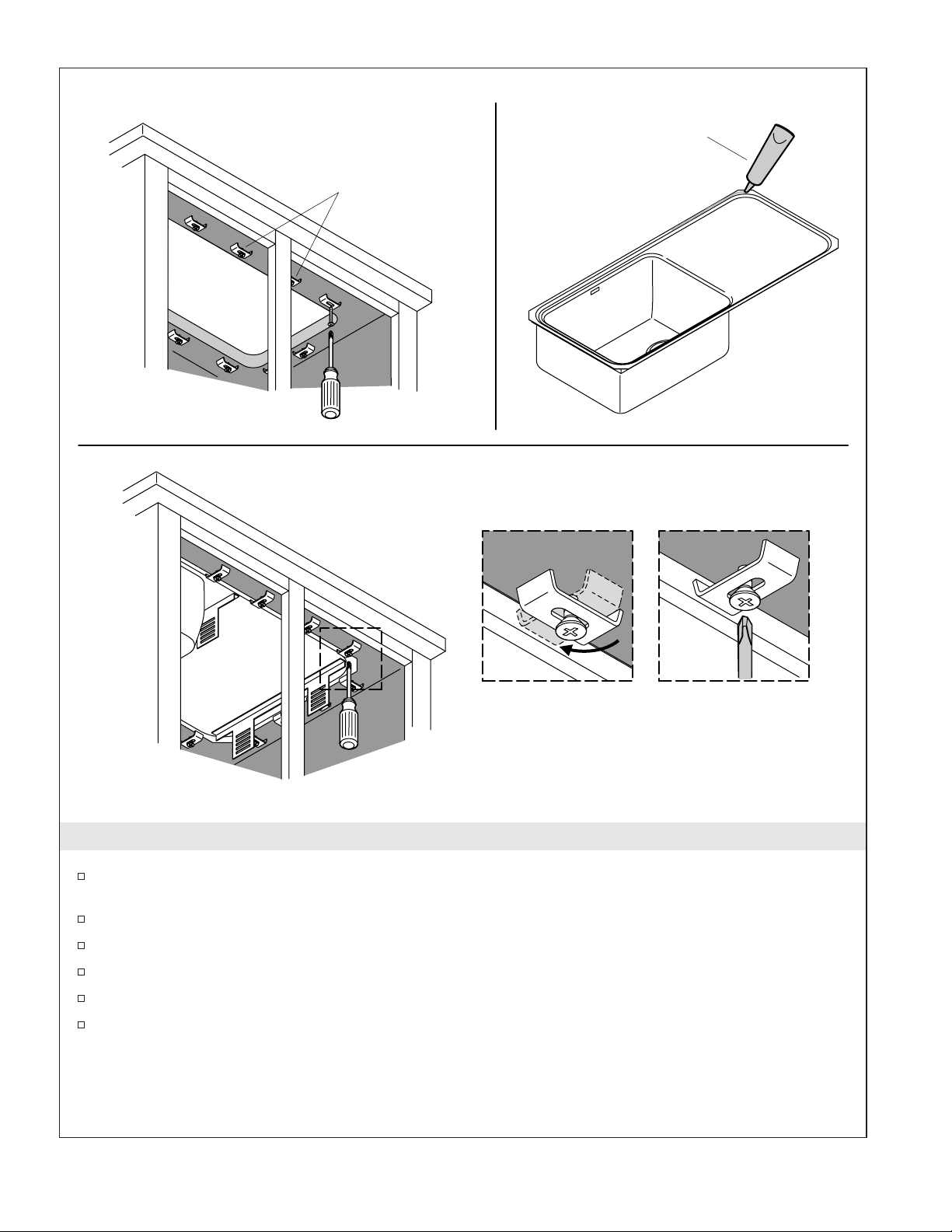

3. Install the Sink
Using the hardware provided by the countertop manufacturer, loosely attach the mounting clips to
the underside of the countertop.
Turn all the mounting clips parallel to the countertop opening.
Apply a bead of silicone sealant around the top edge of the sink rim.
Maneuver the sink into the cabinet and lift into position.
Turn all the mounting clips to hold the sink in place.
Center the sink and secure by tightening all the mounting clips.
Loosely attach the
mounting clips.
Apply silicone sealant
to the sink rim.
Secure the sink.
12
3
Kohler Co. 5 1068810-2-A

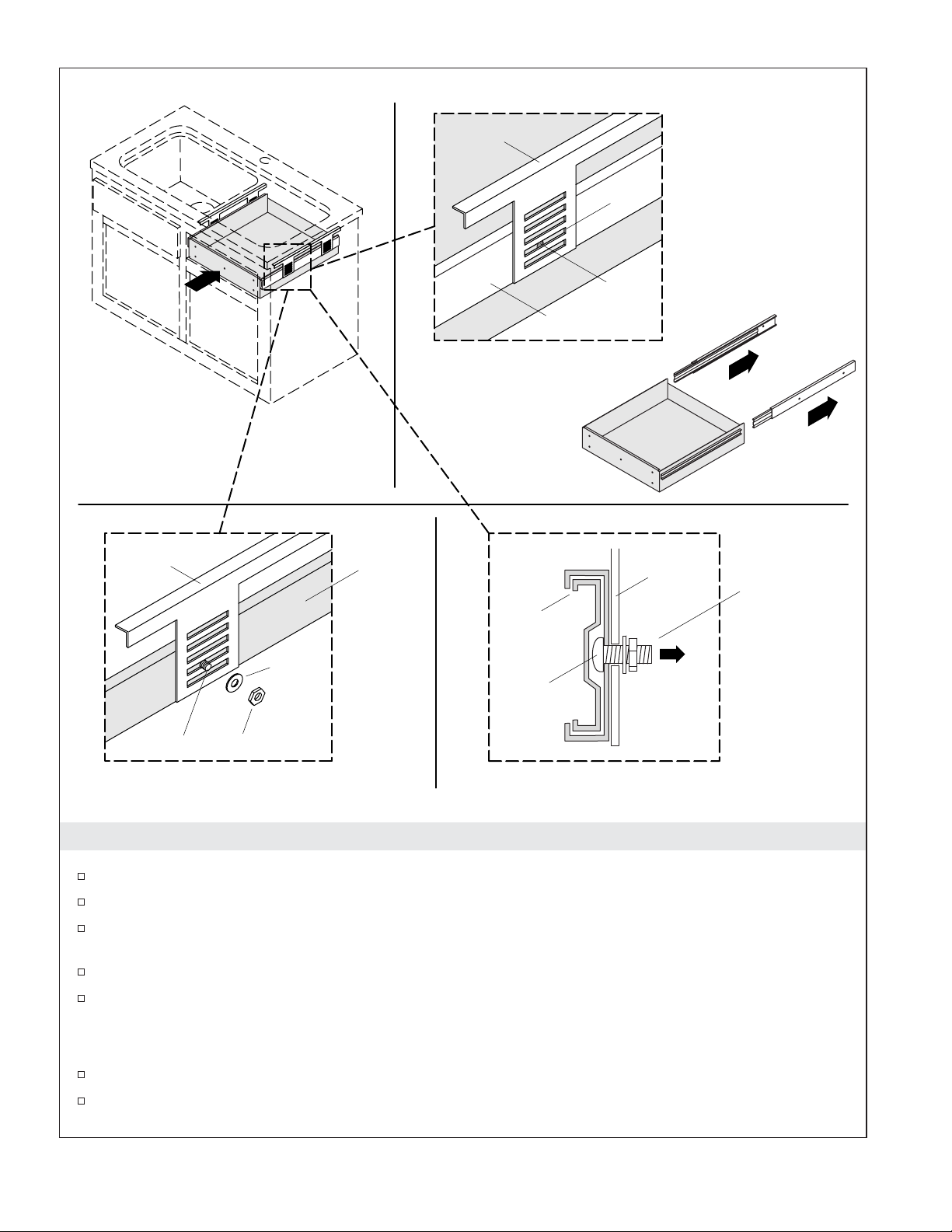

4. Install the Drawer
If the slides are already installed, proceed to the ″Complete the Drawer Installation″section.
Insert the drawer assembly into the cabinet opening and hold in position.
Position the drawer so that it will clear the cabinet when opened. Note the slot that aligns with the
holes in the slide.
Remove the drawer from the opening.
Remove the slides from the drawer.
NOTE: Slides may need to be extended to allow access to the slide mounting holes.
Insert the screws through the slide and the appropriate slot in the brackets.
Loosely secure the slides to the brackets with the washers and nuts.
Close the slide assemblies. You may need to pull the screws to allow the slide assembly to close.
Note the slot and
hole alignment.
12
4
Loosely thread the nuts to the screws.
5
Insert the drawer
and hold in position.
3
Remove the
drawer slides.
Slide
Assembly
Bracket
Screw
Head
Pull screw to
allow the slide
assembly to
close.
Drawer
Slide
Bracket
Slot
Hole
Slide Track
Nut
Bracket
Screw
Washer
1068810-2-A 6 Kohler Co.

5. Complete the Drawer Installation
Types of Drawer Panels
Overlay Panels: Panels rest on the surface of the cabinet frame.
Inset Panels: Panel face sits flush with the front of the cabinet frame.
Install the Drawer
For overlay drawer panels: Position the slides flush with the cabinet face.
For inset drawer panels: Position the slides flush with the inside of the cabinet.
Securely tighten the nuts to secure the slides.
Reinstall the drawer onto the slides. Press firmly to fully seat the drawer back onto the slides.
Position the slides
flush with the
cabinet face.
12
Position the slides
flush with the inside
of the cabinet.
Overlay Drawer Panel
Inset Drawer Panel
Kohler Co. 7 1068810-2-A

6. Complete the Installation
If you are installing drawer pulls, install them to the drawer panels at this time.
Optional: Apply double-sided tape (not provided) to the drawer face to help hold the drawer panel
in position.
Loosely attach the drawer panel using a screw and the large washer through the center hole of the
drawer.
Adjust the drawer panel as needed and securely tighten the screw.
Secure the drawer panel with the additional four screws and small washers.
Install the faucet and strainers according to the instructions packed with the products.
Complete the faucet and drain connections.
Run water into the sink and check all connections for leaks.
Reinstall the cabinet doors.
12
Affix drawer face with
double-sided tape.
Large
Washer
Small
Washer
Reinstall the
cabinet doors.
1068810-2-A 8 Kohler Co.

Guide d’installation
Éviers de cuisine
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont
au verso. Merci encore d’avoir choisi la compagnie Kohler.
Renseignements importants
AVERTISSEMENT : Risque de blessures corporelles. Les surfaces métalliques ont des bords
tranchants et peuvent engendrer de graves coupures. Porter des gants et manipuler les bords de
l’évier avec précaution.
ATTENTION : Risque de blessure corporelle ou d’endommagement du produit. Les éviers larges
sont très lourds. Demander de l’aide pour soulever et mettre en place l’évier.
IMPORTANT ! L’évier actuel pourrait différer de celui illustré dans les étapes d’installation.
Pour une facilité d’installation, deux personnes devraient effectuer cette installation.
Vu la nature particulière des installations sous comptoir, Kohler Co. recommande que les
installations des éviers sous comptoir soient effectuées par des installateurs formés et expérimentés.
Pour des éviers à système de tiroir: Commander de la boulonnerie supplémentaire de tiroir pour
les panneaux du tiroir du meuble.
Un comptoir d’une épaisseur de 1-1/2″(3,8 cm) à 2″(5,1 cm) est préférable pour cette installation.
Des ancrages devraient être préalablement installés par le fabricant du comptoir au moment de la
découpe. Utiliser la boulonnerie fournie par le fabricant du comptoir et les clips de fixation fournis
avec l’évier.
Le nombre de clips inclus avec l’évier pourrait différer du nombre illustré. Utiliser tous les clips
inclus avec l’évier.
Mastic à la
silicone
Mastic de
plombier
Plus:
• Ruban adhésif double face
(optionnel)
Kohler Co. Français-1 1068810-2-A

Renseignements importants (cont.)
Si possible, installer la crépine sur l’évier avant d’installer ce dernier.
Laisser prendre le mastic selon les instructions du fabricant.
Respecter tous les codes de plomberie et de bâtiment locaux.
Toutes les informations contenues dans ces instructions sont basées sur les données les plus récentes
relatives au produit au moment de la publication. Kohler Co. se réserve le droit d’apporter toutes
modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des
prix.
1068810-2-A Français-2 Kohler Co.

1. Préparer le site
Pour une facilité d’installation d’évier, retirer les portes du meuble et le panneau de tiroir
correspondant à l’emplacement d’installation du tiroir d’évier.
Installer les alimentations d’eau et tuyauterie du drain selon l’information du plan de raccordement.
Installer le comptoir.
12
Retirer les
portes du
meuble.
Retirer l'avant du tiroir
correspondant à
l'emplacement du tiroir
sur l'évier.
Kohler Co. Français-3 1068810-2-A

2. Installer les glissières du tiroir
Les glissières du tiroir peuvent être installées avant l’évier dans le meuble avec un rail avant et une
ouverture de tiroir spécifiques. Si le meuble a des dimensions autres que celles listées dans le tableau
ci-dessus, les glissières du tiroir seront installées plus tard dans la section ″Installer le tiroir″.
Mesurer la hauteur du rail avant du meuble.
Si la hauteur du rail avant n’est pas de 11/16″(1,7 cm) ou de 1-1/2″(3,8 cm), procéder à la section
″Installer l’évier″.
Déterminer l’emplacement de glissière
Si la hauteur du rail avant est de 11/16″(1,7 cm) et celle de l’ouverture du tiroir de 5″(12,7 cm),
alors sécuriser légèrement la glissière du tiroir à la rainure 1.
Si la hauteur du rail avant est de 1-1/2″(3,8 cm) et celle de l’ouverture du tiroir de 5″(12,7 cm),
alors sécuriser légèrement la glissière du tiroir à la rainure 2.
Installer les glissières
REMARQUE : Les glissières devront peut-être être étendues pour permettre l’accès aux orifices de fixation
de glissière.
Attacher les glissières au support avec les vis. Positionner les vis dans la rainure appropriée.
Sécuriser légèrement les glissières aux supports avec les rondelles et les écrous.
Fermer les ensembles de glissière. Il sera peut-être nécessaire de tirer les vis pour permettre la
fermeture de la glissière. Se référer à l’illustration5dans la section ″Installer le tiroir″.
Mesurer la hauteur
du rail avant. Mesurer la hauteur de l'ouverture du tiroir.
Rainure 1
Rainure 2
Hauteur du rail
avant
11/16" (1,7 cm)
1-1/2" (3,8 cm)
Hauteur
d'ouverture du
tiroir
5" (12,7 cm)
5" (12,7 cm)
Rainure
1
2
Glissière
de tiroir
Support
1068810-2-A Français-4 Kohler Co.

3. Installer l’évier
Avec la boulonnerie fournie par le fabricant du comptoir, attacher légèrement les clips de fixation
en-dessous du comptoir.
Pivoter tous les clips de fixation parallèlement à l’ouverture du comptoir.
Appliquer du mastic à la silicone autour du rebord supérieur du rebord de l’évier.
Manoeuvrer l’évier dans le meuble et soulever en position.
Tourner tous les clips pour maintenir l’évier en place.
Centrer l’évier et sécuriser en serrant tous les clips de fixation.
Attacher légèrement
les clips de fixation.
Appliquer du mastic à
la silicone autour du
rebord de l'évier.
Sécuriser l'évier.
12
3
Kohler Co. Français-5 1068810-2-A

4. Installer le tiroir
Si les glissières sont déjà installées, procéder à la section ″Compléter l’installation du tiroir″.
Insérer l’ensemble de tiroir dans l’ouverture meuble et maintenir en position.
Positionner le tiroir de manière à ce qu’il dégage le meuble lorsqu’ouvert. Noter la rainure qui
s’aligne avec les orifices dans la glissière.
Retirer le tiroir de l’ouverture.
Retirer les glissières du tiroir.
REMARQUE : Les glissières devront peut-être être étendues pour permettre l’accès aux orifices de fixation
de glissière.
Insérer les vis dans la glissière et la rainure appropriées des supports.
Sécuriser légèrement les glissières aux supports avec les rondelles et les écrous.
Noter l'alignement
de la rainure et de
l'orifice.
12
4
Visser légèrement les écrous sur les vis.
5
Insérer le tiroir et
maintenir en position.
3
Retirer les
glissières du
tiroir.
Ensemble
de glissière
Support
Tête
de vis
Tirer la vis pour
permettre à la
glissière de
fermer.
Glissière
de tiroir
Support
Rainure
Orifice
Rail latéral
Écrou
Support
Vis
Rondelle
1068810-2-A Français-6 Kohler Co.

Installer le tiroir (cont.)
Fermer les ensembles de glissière. Il sera peut-être nécessaire de tirer les vis pour permettre la
fermeture de la glissière.
Kohler Co. Français-7 1068810-2-A

5. Compléter l’installation du tiroir
Types de panneaux de tiroir
Panneaux de revêtement: Les panneaux reposent sur la surface du cadre du meuble.
Panneaux d’insertion: Le panneau repose à égalité avec l’avant du cadre du meuble.
Installer le tiroir
Pour des panneaux de tiroir de revêtement: Positionner les glissières à égalité avec la face du
meuble.
Pour des panneaux de tiroir d’insertion: Positionner les glissières à égalité avec l’intérieur du
meuble.
Bien serrer les écrous pour sécuriser les glissières.
Installer à nouveau le tiroir sur ses glissières. Presser fermement pour reposer complètement le tiroir
sur les glissières.
Positionner les
glissières à égalité avec
la face du meuble.
12
Positionner les glissières
à égalité avec l'intérieur
du meuble.
Panneau de tiroir
de revêtement
Panneau de tiroir
d'insertion
1068810-2-A Français-8 Kohler Co.

6. Compléter l’installation
Dans le cas d’installation de poignées de tiroir, les installer sur les panneaux de tiroir à ce moment.
Optionnel: Appliquer du ruban adhésif double face (non-fourni) sur la face du tiroir pour aider à
maintenir le panneau de tiroir en position.
Attacher légèrement le panneau du tiroir avec une vis et une rondelle large dans l’orifice central du
tiroir.
Ajuster le panneau du tiroir selon le besoin et bien serrer la vis.
Sécuriser le panneau du tiroir avec quatre vis supplémentaires et de petites rondelles.
Installer le robinet et les crépines selon les instructions emballées avec le produit.
Compléter les connexions du robinet et du drain.
Laisser couler l’eau dans l’évier et vérifier toutes les connexions pour voir s’il y a des fuites.
Réinstaller les portes du meuble.
12
Fixer la face du tiroir
avec du ruban
adhésif double face.
Large
rondelle
Petite
rondelle
Réinstaller les
portes du meuble.
Kohler Co. Français-9 1068810-2-A

Guía de instalación
Fregaderos de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes
de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta
guía. Gracias nuevamente por escoger a Kohler.
Información importante
ADVERTENCIA: Riesgo de lesiones personales. Las superficies metálicas tienen bordes cortantes
y pueden producir cortaduras graves. Utilice guantes y tenga cuidado con los bordes del
fregadero.
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Los fregaderos grandes son
muy pesados. Obtenga ayuda para colocar el fregadero en su lugar.
¡IMPORTANTE! Su fregadero puede diferir del fregadero ilustrado en los pasos de instalación.
Para facilitar la instalación, dos personas deben realizar esta instalación.
Debido a la naturaleza de las instalaciones bajo cubierta, Kohler Co. recomienda que estas
instalaciones sean realizadas por un personal calificado y con experiencia.
Para fregaderos con sistema de cajón: Pida herrajes de cajón adicionales para los paneles del cajón
del gabinete con fregadero.
Para esta instalación se prefiere una cubierta de 1-1/2″(3,8 cm) a 2″(5,1 cm) de espesor.
El fabricante de la cubierta debe preinstalar los anclajes al momento de cortar. Utilice los herrajes
provistos por el fabricante de la cubierta y los clips de fijación provistos con su fregadero.
El número de clips que se incluyen con su fregadero puede diferir del número de clips ilustrados.
Utilice todos los clips incluidos con el fregadero.
Si es posible, instale la coladera al fregadero antes de instalar el fregadero.
Sellador de
silicona
Masilla de
plomería
Más:
• Cinta adhesiva doble
(opcional)
Kohler Co. Español-1 1068810-2-A

Información importante (cont.)
Deje que el sellador se seque según las instrucciones del fabricante del sellador.
Cumpla con todos los códigos locales de plomería y construcción.
Toda la información contenida en estas instrucciones está basada en la información más reciente
disponible al momento de su publicación. Kohler Co. se reserva el derecho de modificar el diseño
de los productos sin previo aviso, tal como se especifica en la lista de precios.
Kohler Co. Español-2 1068810-2-A

1. Prepare el sitio
Para facilitar la instalación del fregadero, quite las puertas del gabinete y el panel del cajón que
corresponde al lugar para cajón en el fregadero.
Instale las tuberías de suministro de agua y de desagüe conforme a la información del diagrama de
instalación.
Instale la cubierta.
12
Quite las
puertas del
gabinete.
Quite el frente del cajón
que corresponde al lugar
para cajón en el fregadero.
1068810-2-A Español-3 Kohler Co.
