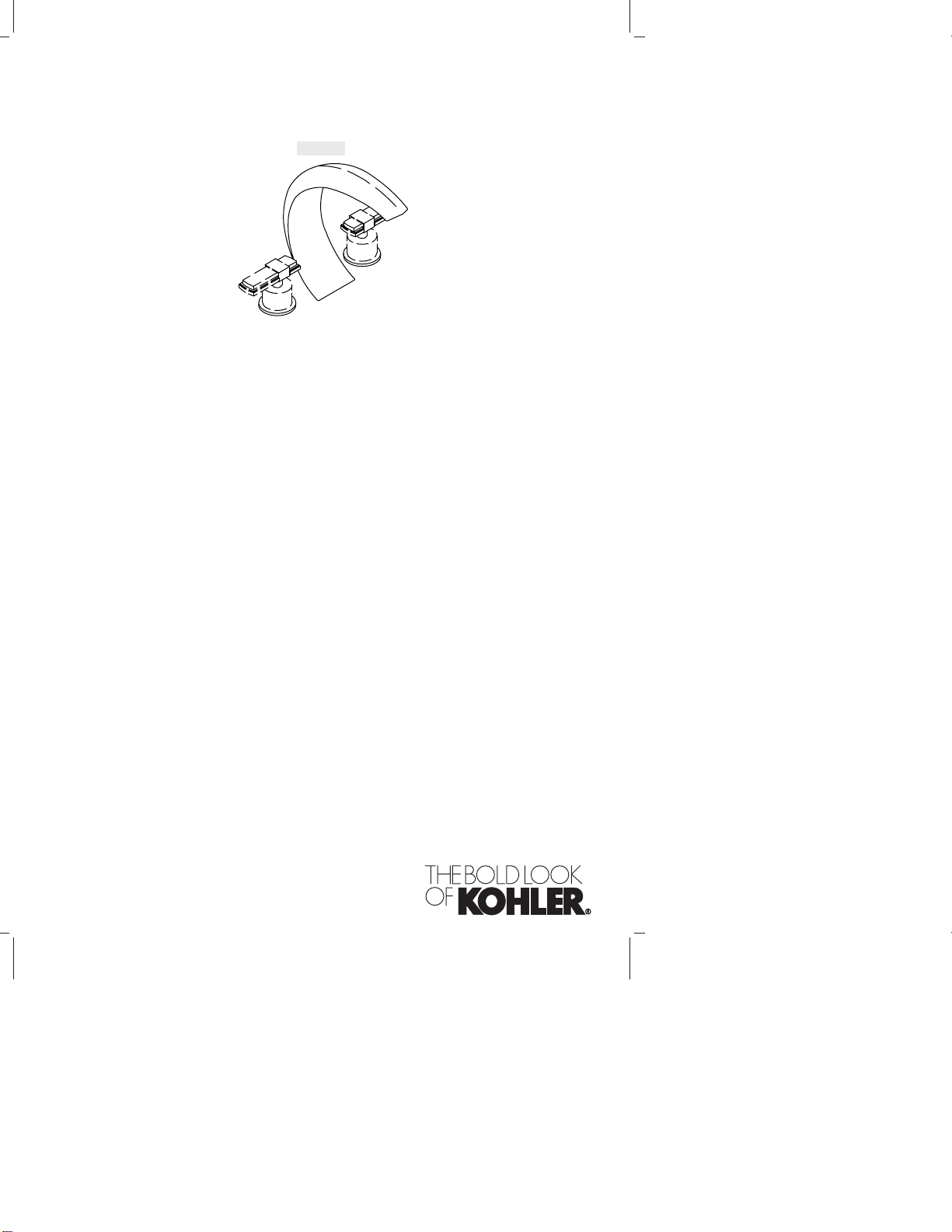

Kohler K-6502 User manual

Installation Guide
Bath/Deck Mount Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–6502
105601-2-AB

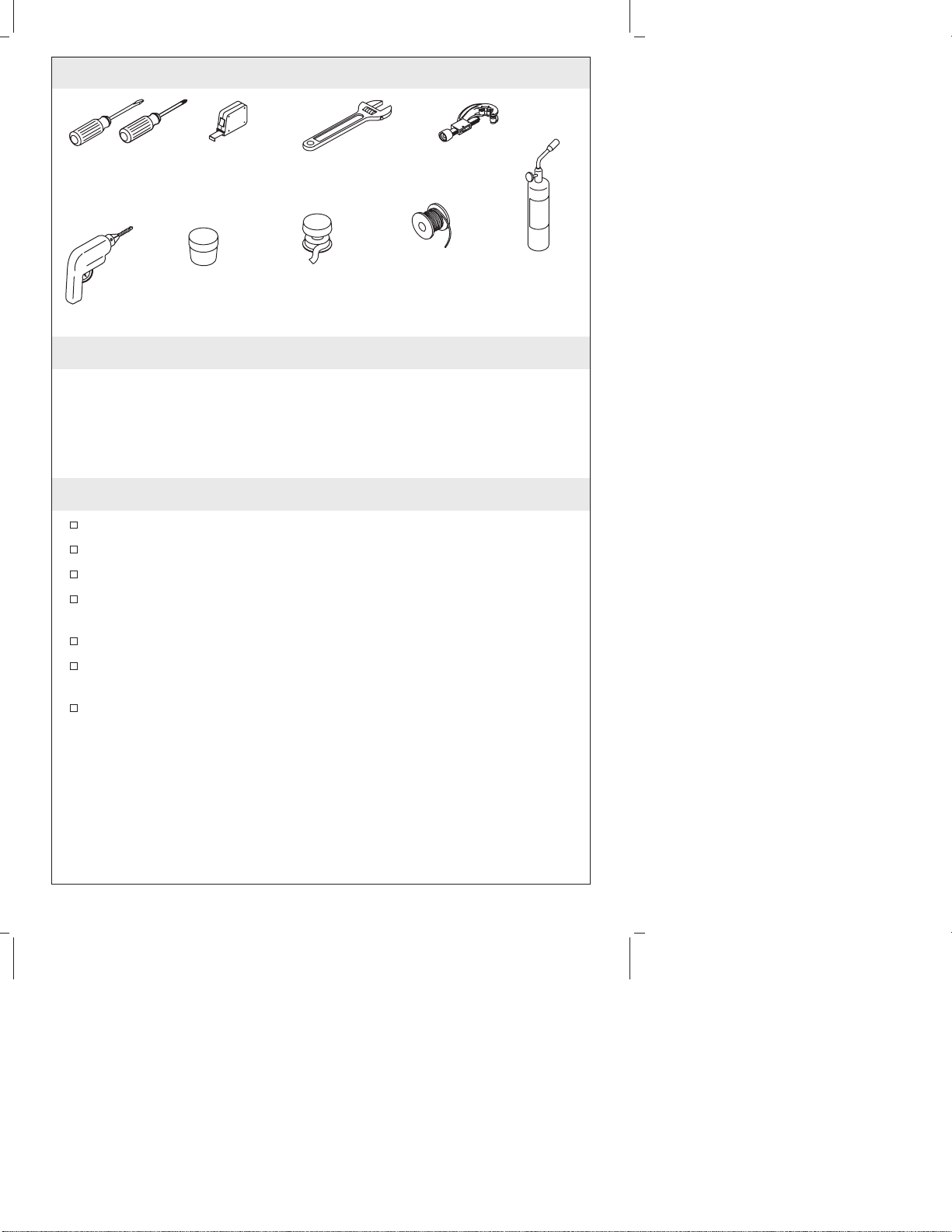

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Determine the spout location before valve rough-in.
Drill 1-1/2″(3.8 cm) maximum holes for the valves and a 1-1/8″
(2.9 cm) hole for the spout.
Provide an access panel for all installations.
For lever handles, a one-quarter turn counterclockwise closes the
cold valve; and, a one-quarter turn clockwise closes the hot valve.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Drill
Solder
Tape
Measure Tubing Cutter
Propane
Torch
Thread
Sealant
Plumbers
Putty
Assorted
Screwdrivers Adjustable Wrench
105601-2-AB 2 Kohler Co.

1. Install the Valves
NOTE: Thin deck/rim installation requires additional support under
the deck or rim. Use 1/2″(1.3 cm) thick exterior grade plywood.
Thread a mounting nut onto each valve body so the mounting
nut’s flange side faces upward.
Then slide on a fiber washer and rubber washer.
NOTE: Orient the valve body marked ″COLD″so it is on the right
when you are facing the front of faucet.
Insert the valve bodies through the mounting holes from the
bottom of the deck or rim and thread a collar onto each so the
collar’s flange side faces upward.
Adjust the valve so the distance from the top of the deck or rim
to the top of valve stem is 1-13/16″(3 cm).
Tighten a mounting nut onto each valve body from underneath
the deck or rim.
Install a plaster guard over each valve.
Rubber
Washer
Fiber
Washer
Valve
Body Mounting
Nut
1-13/16"
(4.6 cm)
Collar
Valve Stem
Kohler Co. 3 105601-2-AB

2. Install the Spout
Apply sealant tape to the short threaded end of the spout shank.
Thread the short end of the spout shank into the spout.
Apply plumbers putty or other sealant on the underside of the
spout according to the manufacturer’s instructions.
Position the spout in the mounting hole.
From the underside of the deck, assemble the washer and locknut
to the spout shank.
Position the spout and tighten the locknut.
Apply
Plumbers
Putty.
Spout
Spout
Shank
Locknut
Washer
Deck/Rim
105601-2-AB 4 Kohler Co.

3. Connect the Spout
Tighten the copper adapter to the spout shank.
Determine the number and lengths of copper tubing pieces
needed to complete the installation.
NOTE: Combinations of copper 90° street ells or copper 90° ells can
be used to make the connection to the valves.
Dry fit the tubing, elbows, and tee and check for proper size.
Solder the joints together when the components fit together
properly.
Spout
Spout
Shank
Adapter
Tee
Copper
Tubing
90˚Street Ell
(4 shown)
Installation Between theValves
Spout
Spout
Shank
Copper
Tubing
90˚ Street Ell
(6 shown) Adapter
Tee
Installation Outside theValves
Kohler Co. 5 105601-2-AB

4. Installing Square Handles
Close the valves (hot = clockwise, cold = counterclockwise).
Position a gasket over each valve body.
Thread an escutcheon onto each valve body.
Fit a spline adapter halfway onto each valve stem.
Partially install each skirt assembly onto a spline adapter.
Check the skirt alignment. If further alignment is needed,
reposition the spline adapter until the skirt alignment is correct.
Fasten each skirt to a valve with a screw.
Snap an inset into each inset holder.
Thread an outer shell onto each skirt.
Escutcheon
Gasket
Valve Body
Outer Shell
Spline Adapter
Inset
Inset Holder
Screw
Skirt
105601-2-AB 6 Kohler Co.

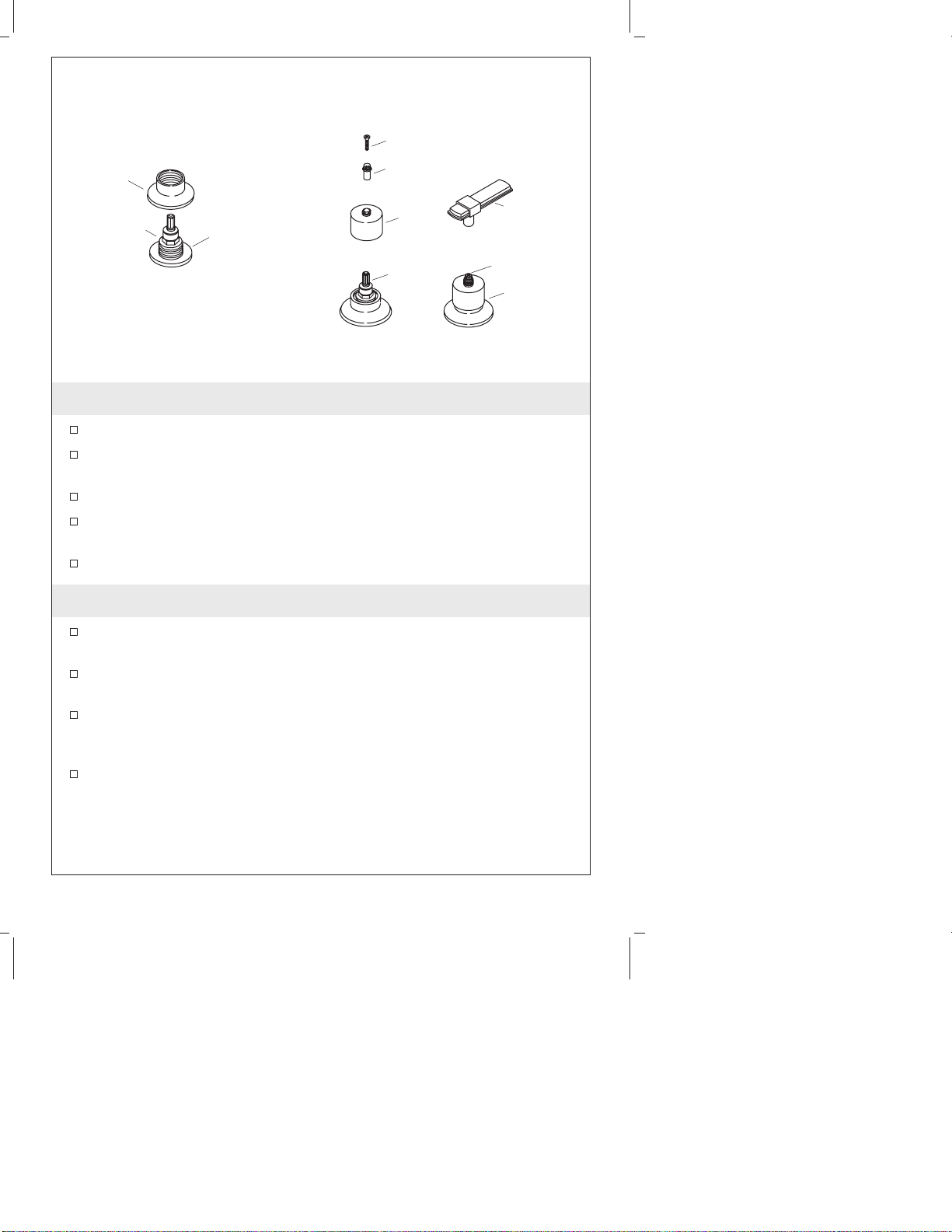

5. Installing Lever Handles
Close the valves (hot = clockwise, cold = counterclockwise).
Install a skirt and spline adapter over each valve stem.
Secure with a screw.
Position a handle assembly over each spline adapter and engage
the spline in the handle.
Thread the skirt into each handle assembly until it is tight.
6. Complete the Installation
Ensure that both faucet handles are turned off (hot = clockwise,
cold = counterclockwise).
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Escutcheon
Gasket
Valve Body
Screw
Spline Adapter
Skirt
Skirt
Valve
Stem
Handle
Assembly
Spline
Adapter
Kohler Co. 7 105601-2-AB

Guide d’installation
Robinet montage sur baignoire/comptoir

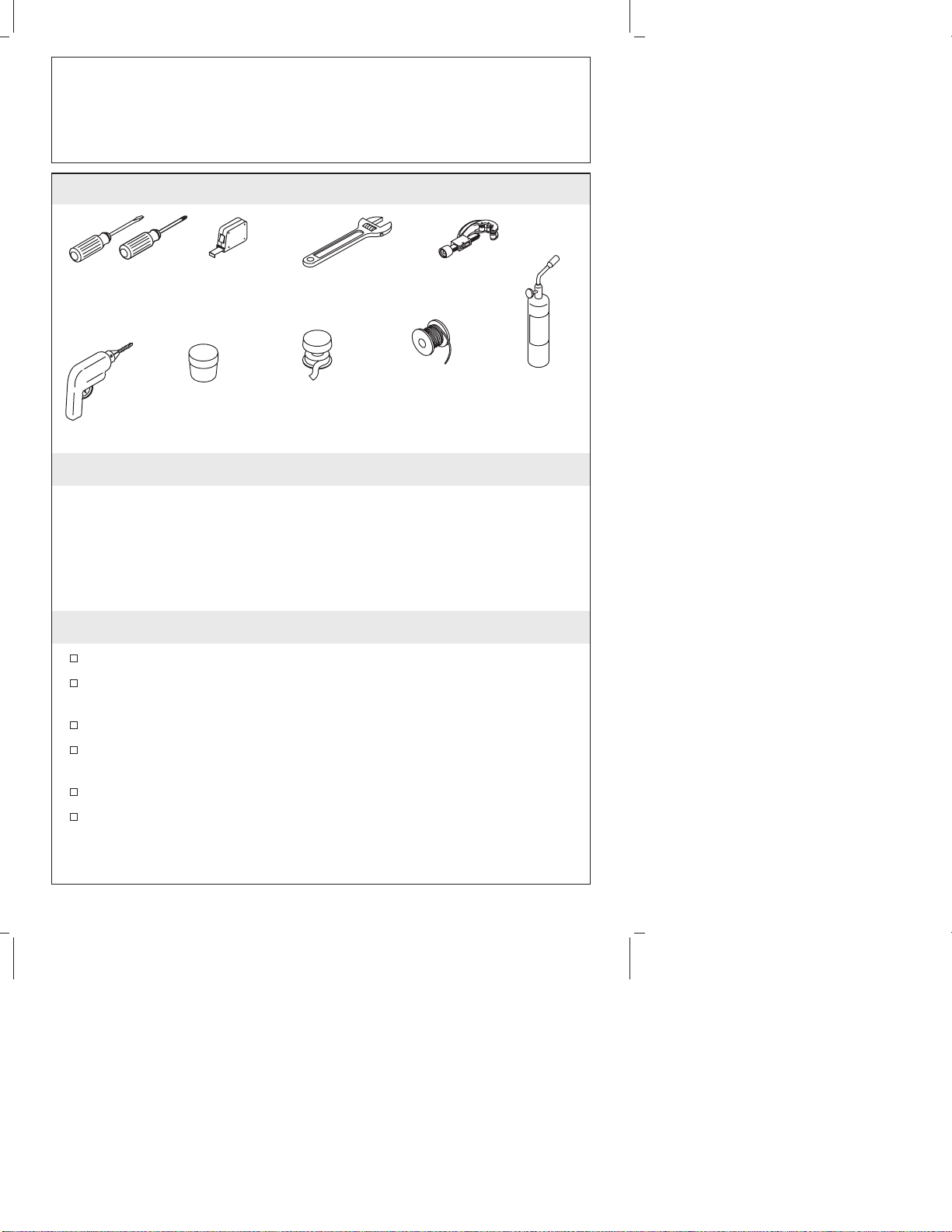

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Déterminer l’emplacement du bec avant le raccordement de la
valve.
Percer des orifices d’un maximum de 1-1/2″(3,8 cm) pour les
valves et de 1-1/8″(2,9 cm) pour le bec.
Prévoir un panneau d’accès pour toutes les installations.
Dans le cas de poignées à levier, un quart de tour vers la gauche
ferme la valve froide et un quart de tour dvers la droite ferme la
valve chaude.
Perceuse
Soudure
Mètre
ruban Coupe- tuyauterie
Chalumeau
à propane
Joint
d'étanchéité
pour filetage
Mastic de
plombier
Tournevis
assortis Clé ajustable
Kohler Co. Français-1 105601-2-AB

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 105601-2-AB

1. Installer les valves
REMARQUE : L’installation sur comptoir/rebord nécessite un
support additionnel sous le comptoir ou rebord. Utiliser du
contre-plaqué extérieur de 1/2″(1,3 cm).
Visser un écrou de montage sur chaque corps de valve de
manière à ce que son côté bride soit orienté vers le haut.
Puis glisser une rondelle en fibres et en une autre en caoutchouc.
REMARQUE : Orienter le corps de valve marqué ″COLD″(froid) de
façon à ce qu’il soit sur la droite lorsque l’on est face au robinet.
Insérer les corps de valve à travers les orifices de montage
d’en-dessous du comptoir ou rebord et visser un collier sur
chacun d’entre eux de manière à ce que le côté bride de ce
dernier soit orienté vers le haut.
Ajuster la valve de manière à ce que la distance du dessus du
comptoir ou rebord de la tige de valve soit de 1-13/16″(3 cm).
Serrer l’écrou de montage sur chaque corps de valve sous le
comptoir ou rebord.
Installer une protection de plâtre sur chaque valve.
Rondelle en
caoutchouc
Rondelle
en fibres
Corps de
valve Écrou de
fixation
1-13/16"
(4,6 cm)
Collier
Tige de
la valve
105601-2-AB Français-3 Kohler Co.

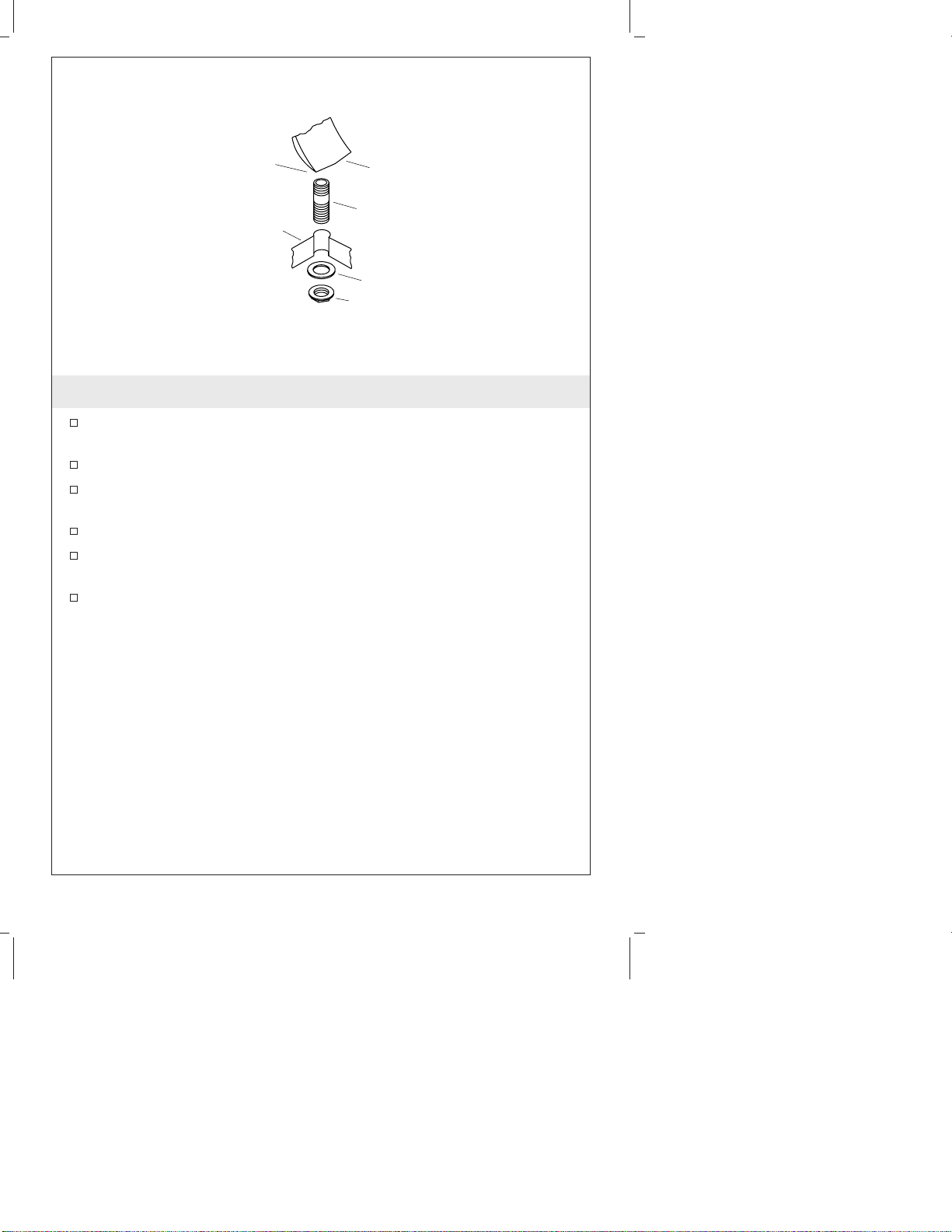

2. Installer le bec
Appliquer du ruban d’étanchéité à l’extrémité filetée courte du
manche du bec.
Visser l’extrémité courte du manche du bec dans ce dernier.
Appliquer du mastic de plombier ou équivalent au-dessous du
bec selon les instructions du fabricant du mastic.
Positionner le bec dans l’orifice de montage.
D’en dessous du comptoir, assembler la rondelle et le
contre-écrou au manche du bec.
Positionner le bec et serrer le contre-écrou.
Appliquer du
mastic de
plomberie.
Bec
Manche
du bec
Contre-écrou
Rondelle
Comptoir/
rebord
Kohler Co. Français-4 105601-2-AB

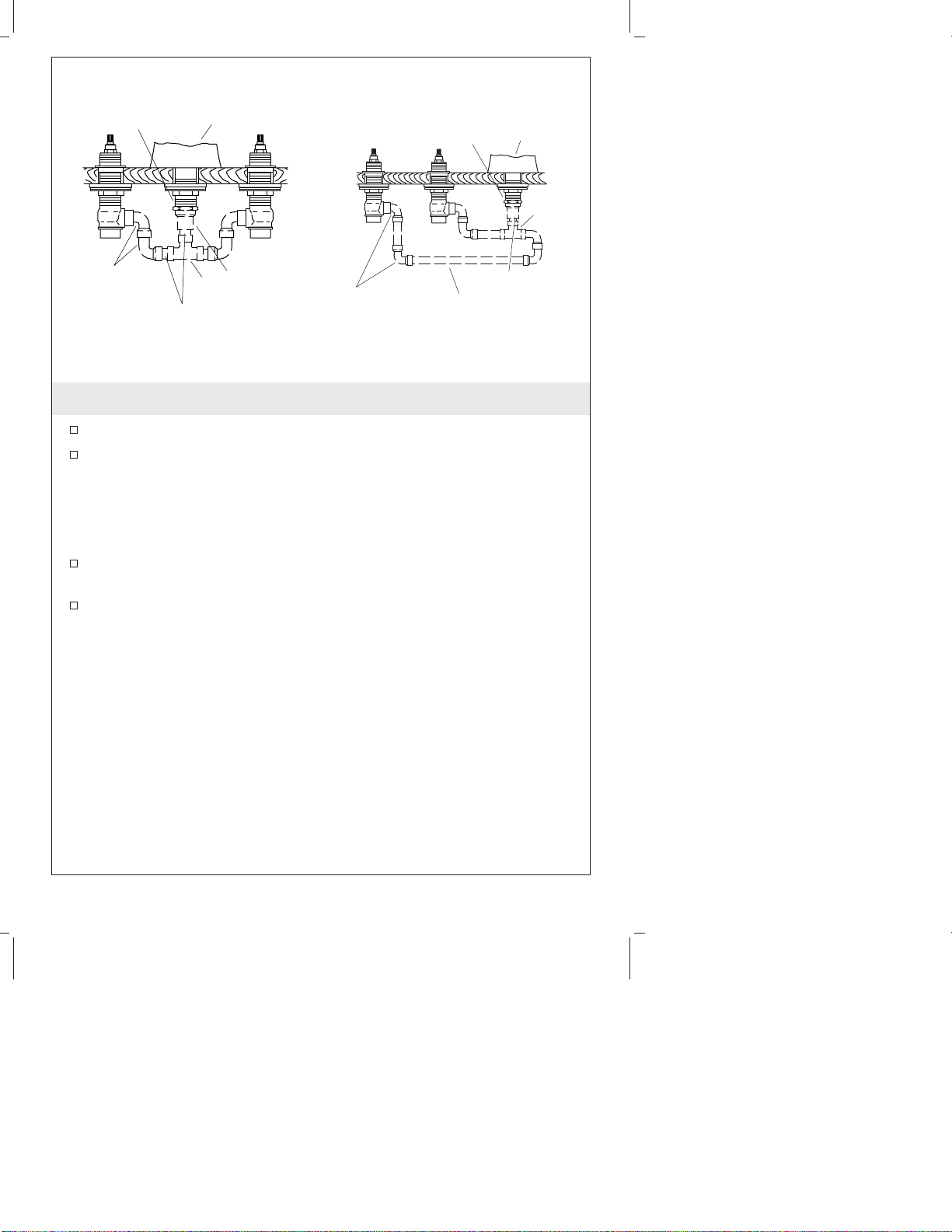

3. Connecter le bec
Serrer l’adaptateur en cuivre au manche du bec.
Dterminer le nombre et longueurs des portions de tubage
nécessaires pour compléter l’installation.
REMARQUE : Des combinaisons de coudes mâle femelle 90° ou
coudes de 90° peuvent être utilisés pour faire la connexion aux
valves.
Ajuster à sec la tuyauterie, et le T puis vérifier la bonne
dimension.
Souder les joints lorsque les composants sont bien ajustés.
Bec
Manche
du bec
Adaptateur
T
Tube en
cuivre
Coude mâle
femelle 90˚
(4 illustrés)
Installation entre les valves
Bec
Manche
du bec
Tube en
cuivre
Coude mâle
femelle 90˚
(6 illustrés)
Adaptateur
T
Installation hors des valves
105601-2-AB Français-5 Kohler Co.

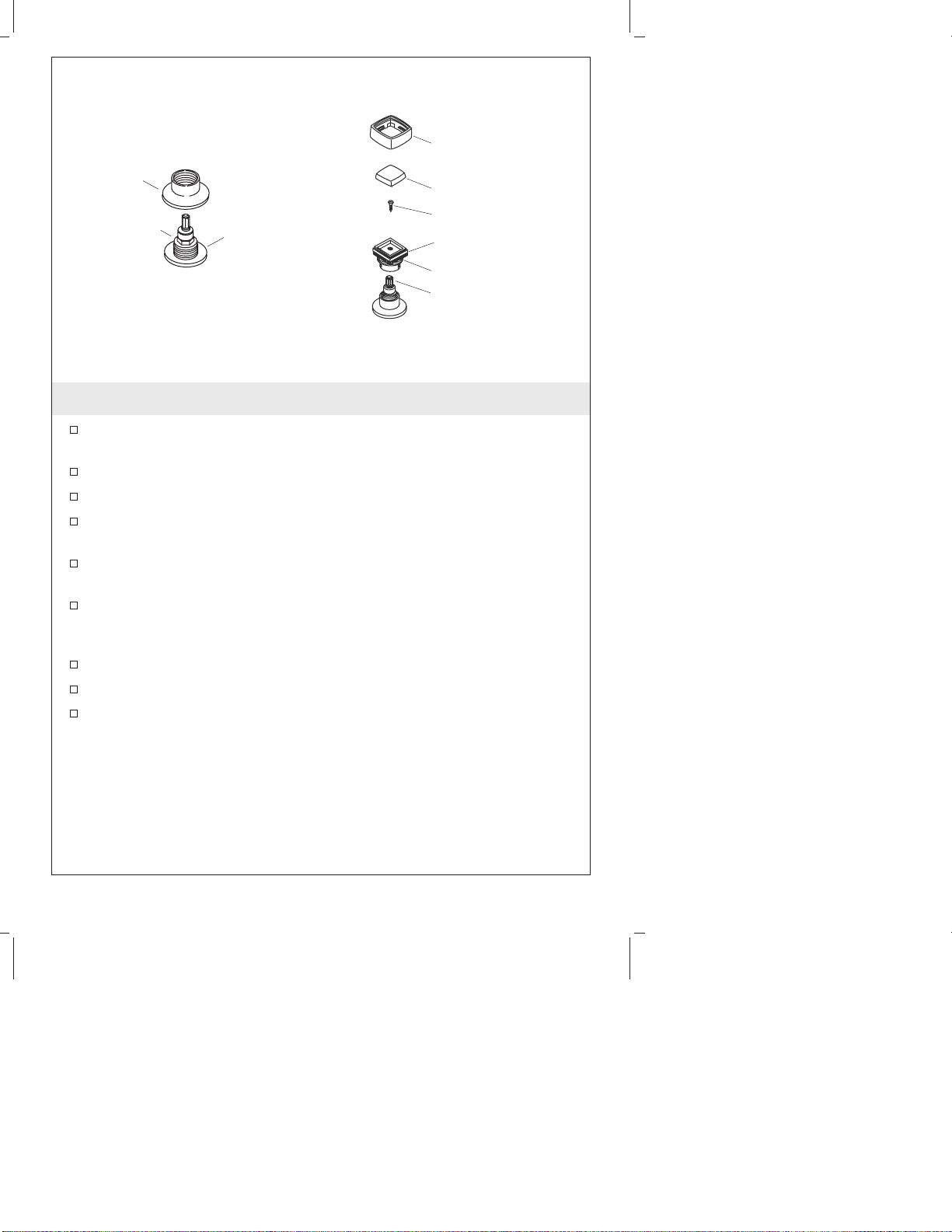

4. Installer des poignées carrées
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Positionner un joint sur chaque corps de valve.
Visser une applique sur chaque corps de valve.
Ajuster un adaptateur à cannelures à moitié sur chaque tige de
valve.
Installer partiellement chaque ensemble de jupe sur un adaptateur
à cannelures.
Vérifier l’alignement de la jupe. Si un alignement supplémentaire
est nécessaire, repositionner l’adaptateur à cannelures jusqu’à ce
que l’alignement de la jupe soit correct.
Attacher chaque jupe à une valve avec une vis.
Presser une enclave dans chaque support d’enclave.
Visser une enveloppe extérieure sur chaque jupe.
Applique
Joint
d'étanchéité
Corps de
valve
Couverture extérieure
Adaptateur à cannelures
Enclave
Support enclave
Vis
Jupe
Kohler Co. Français-6 105601-2-AB

5. Installer les poignées de levier
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Installer une jupe et un adaptateur à cannelures sur chaque tige
de valve.
Sécuriser avec une vis.
Positionner l’ensemble de poignée sur chaque adaptateur à
cannelures et engager la cannelure dans la poignée.
Visser la jupe dans chaque ensemble de poignée jusqu’au serrage.
6. Compléter l’installation
S’assurer que les deux poignées de robinet soit fermées, (chaud =
vers la droite, froid = vers la gauche).
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Applique
Joint
d'étanchéité
Corps de
valve
Vis
Adaptateur à cannelures
Jupe
Jupe
Tige de
la valve
Ensemble
de poignée
Adaptateur à
cannelures
105601-2-AB Français-7 Kohler Co.

Guía de instalación
Grifería de montaje en cubierta o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Lea estas instrucciones atentamente antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
Determine la ubicación del surtidor antes de instalar la válvula.
Perfore orificios de 1-1/2″(3,8 cm) como máximo para las
válvulas y un orificio de 1-1/8″(2,9 cm) para el surtidor.
Proporcione un panel de acceso para todas las instalaciones.
Para las manijas de palanca: con un cuarto de vuelta a la
izquierda se cierra el agua fría; y con un cuarto de vuelta a la
derecha se cierra el agua caliente.
Taladro
Soldadura
Cinta
métrica Cortatubos
Soplete
de
propano
Cinta selladora
de roscas
Masilla de
plomería
Surtido de
destornilladores Llave ajustable
Kohler Co. Español-1 105601-2-AB

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
105601-2-AB Español-2 Kohler Co.

1. Instale las válvulas
NOTA: La instalación sobre la cubierta o el borde de poco espesor
requiere un soporte adicional bajo la cubierta o el borde de la
bañera. Utilice madera contrachapada para exteriores de 1/2″(1,3
cm).
Enrosque una tuerca de montaje en cada cuerpo de válvula, de
manera que el lado con reborde de la tuerca de montaje esté
orientada hacia arriba.
Luego, deslice una arandela de fibra y una arandela de goma.
NOTA: Oriente el cuerpo de la válvula marcado ″COLD″(agua fría)
de manera que esté a la derecha, visto desde el frente de la grifería.
Inserte los cuerpos de válvula a través de los orificios de fijación
por debajo de la cubierta o del borde y enrosque un collarín en
cada válvula de manera que el lado con reborde del collarín esté
orientado hacia arriba.
Ajuste la válvula de manera que la distancia desde la parte
superior de la cubierta o el borde hasta la parte superior de la
espiga de la válvula sea 1-13/16″(3 cm).
Enrosque una tuerca de montaje en cada cuerpo de válvula por
debajo de la cubierta o del borde.
Instale un protector de yeso sobre cada válvula.
Arandela de
goma
Arandela
de fibra
Cuerpo
de válvula Tuerca de
montaje
1-13/16"
(4,6 cm)
Collarín
Espiga de
la válvula
Kohler Co. Español-3 105601-2-AB

2. Instale el surtidor
Aplique cinta selladora de roscas al extremo corto roscado del
vástago del surtidor.
Enrosque el extremo corto del vástago del surtidor en el surtidor.
Aplique masilla de plomería u otro sellador en la parte inferior
del surtidor según las instrucciones del fabricante.
Coloque el surtidor en el orificio de fijación.
Monte la arandela y la contratuerca en el vástago del surtidor por
debajo de la cubierta.
Coloque el surtidor y apriete la contratuerca.
Aplique
masilla de
plomería.
Surtidor
Vástago
del surtidor
Contratuerca
Arandela
Cubierta/
reborde
105601-2-AB Español-4 Kohler Co.

3. Conecte el surtidor
Apriete el adaptador de cobre en el vástago del surtidor.
Determine el número y longitud de los trozos de tubos de cobre
necesarios para terminar la instalación.
NOTA: Se pueden emplear combinaciones de codos macho hembra
de cobre de 90° o codos de cobre de 90° para realizar la conexión a
las válvulas.
Compruebe que los tubos, los codos y la T encajen y verifique
que tengan el tamaño correcto.
Suelde las juntas una vez que los componentes encajen
correctamente.
Surtidor
Vástago del
surtidor
Adaptador
T
Tubo de
cobre
Codo de 90˚
macho-hembra
(4 ilustrados)
Instalación entre las válvulas
Surtidor
Vástago del
surtidor
Tubo de
cobre
Codo de 90˚
macho-hembra
(6 ilustrados)
Adaptador
T
Instalación fuera de las válvulas
Kohler Co. Español-5 105601-2-AB

4. Instale las manijas
Cierre las válvulas (agua caliente=aladerecha, agua fría=ala
izquierda).
Coloque un empaque en cada cuerpo de válvula.
Enrosque un chapetón en cada cuerpo de válvula.
Coloque un adaptador de ranura a la mitad de cada espiga de
válvula.
Instale parcialmente cada montaje de la base sobre un adaptador
de ranura.
Compruebe la alineación de la base. Si es necesario volver a
alinearla, vuelva a colocar el adaptador de ranura hasta que la
alineación de la base sea correcta.
Fije cada base a una válvula con un tornillo.
Coloque una pieza de inserción en cada soporte de inserción.
Enrosque un cuerpo exterior en cada base.
Chapetón
Empaque
Cuerpo de
válvula
Cuerpo exterior
Adaptador de ranura
Pieza de inserción
Soporte de la
pieza de inserción
Tornillo
Base
105601-2-AB Español-6 Kohler Co.
