Kohler K-7322 User manual

Installation Guide
Wall-Mount Pot Filler
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-7322
1047606-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

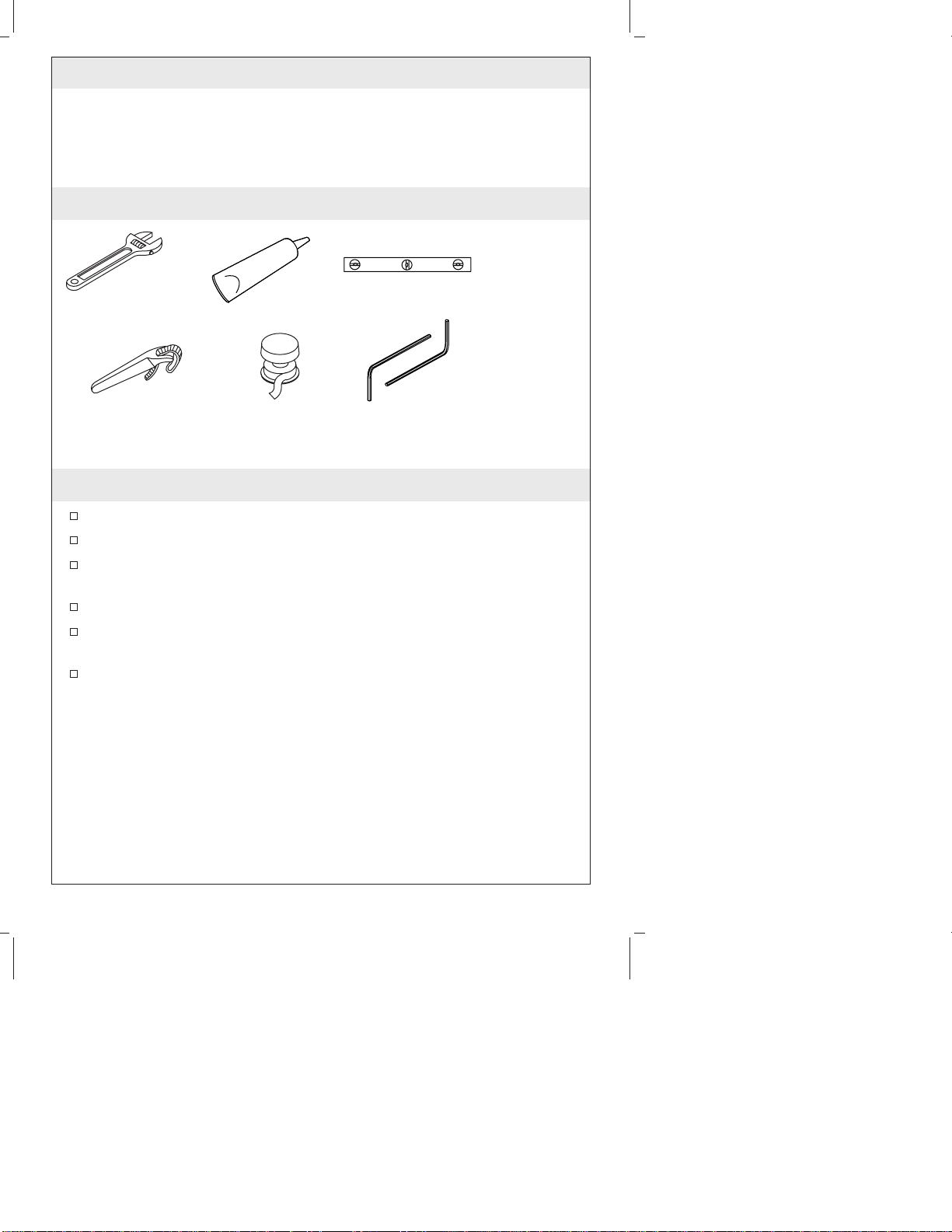

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
Do not use petroleum based products in this project; the only
exception being the sealant between the wall and the back flange.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified within the Price Book.
Adjustable
Wrench Silicone
Sealant Level Plus:
• Supply piping
• Elbows
1.5 mm and 3 mm
Hex Wrench (Supplied)
Strap
Wrench Thread
Sealant
1047606-2-B 2 Kohler Co.

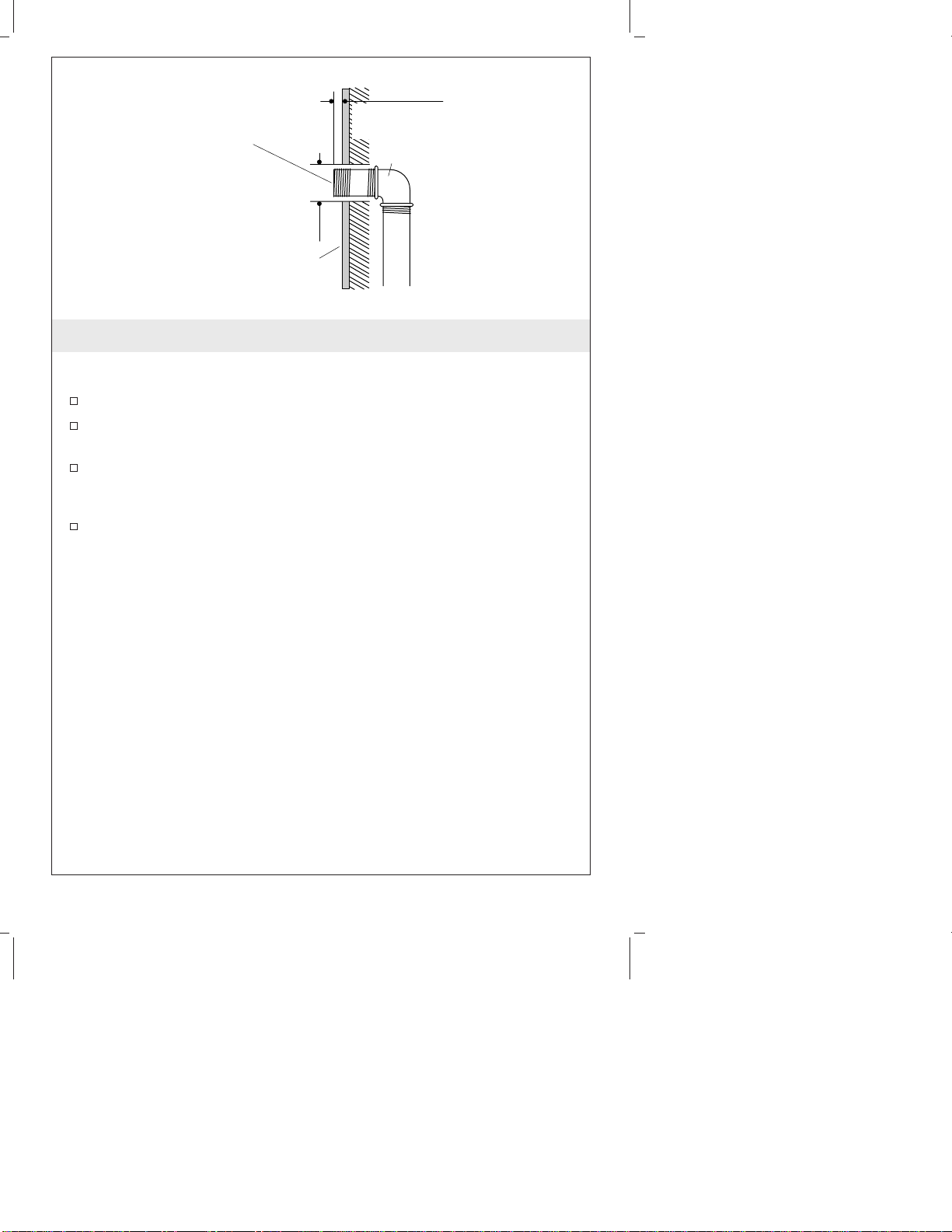

1. Prepare the Site
IMPORTANT! The supply should not extend farther than 1/2″(1.3
cm) beyond the finished wall material.
Determine the faucet installation location.
Install a supply stop and route the water supply to the
installation location.
Install appropriate backing and secure the supply pipe so the
front face of the pipe nipple will protrude no more that 1/2″(1.3
cm) beyond the finished wall surface.
Install the wall board and finished wall material. Allow a 1-3/16″
(3 cm) diameter opening in the wall board and finished wall
material for the faucet supply connection.
Tile
Supply
1-3/16"
(3 cm)
1/2" (1.3 cm)
Max
1/2" NPT or 1/2"
Male Pipe Thread
Kohler Co. 3 1047606-2-B

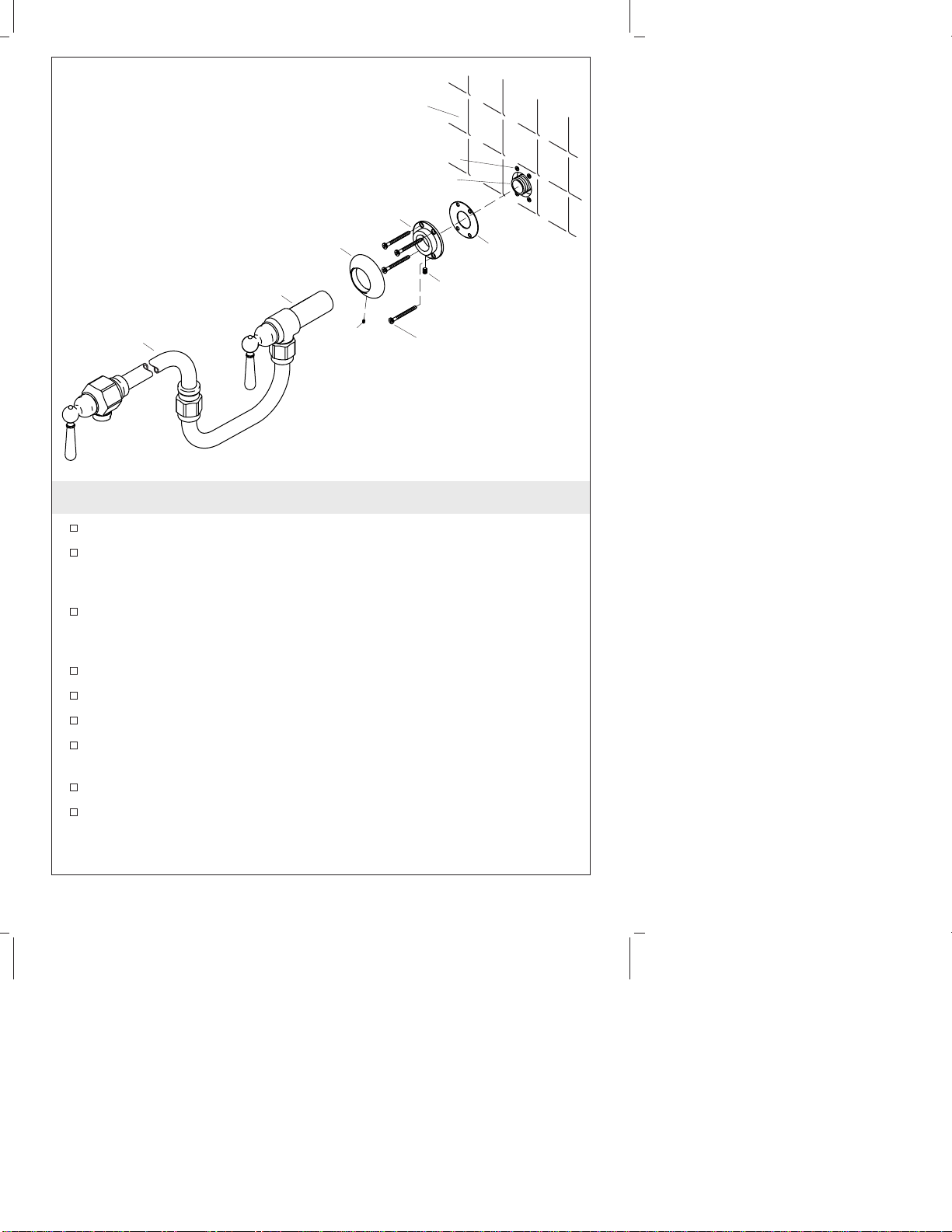

2. Install the Faucet Assembly
Slide the mounting plate onto the faucet shank.
Align the groove in the underside of the faucet shank with the
setscrew hole in the mounting plate and secure with the setscrew.
Temporarily install the faucet onto the supply until the mounting
plate is both flush with the wall and the setscrew is facing down.
With a pencil, mark the location of the four mounting holes.
Remove the faucet from the supply.
Remove the mounting plate from the faucet shank.
Drill a 1/4″hole at each of the four marked locations.
Install an anchor into each of the four holes.
Apply thread sealant to the supply pipe threads.
Slide the gasket and mounting plate over the supply and up
against the finished wall. Position the mounting plate so the
setscrew hole is facing down.
Line up the holes in the gasket and mounting plate with the
anchors and secure with the four screws.
Mounting Plate
Finished Wall
Escutcheon
Spout
Shank
Gasket
Setscrew
Screw
Small
Setscrew
Supply
Anchor
1047606-2-B 4 Kohler Co.

Install the Faucet Assembly (cont.)
Slide the escutcheon onto the faucet shank.
NOTE: Use a strap wrench to tighten the faucet connection. Do not
tighten using the spout.
Thread the faucet onto the supply. Use a strap wrench to tighten
until a watertight seal is made and the faucet is positioned as
shown.
Verify that the groove in the underside of the faucet shank is
aligned with the setscrew hole in the mounting plate. Secure with
the setscrew.
Slide the escutcheon over the mounting plate.
Position the escutcheon so the setscrew hole is facing down.
Secure the escutcheon with the small setscrew.
Kohler Co. 5 1047606-2-B

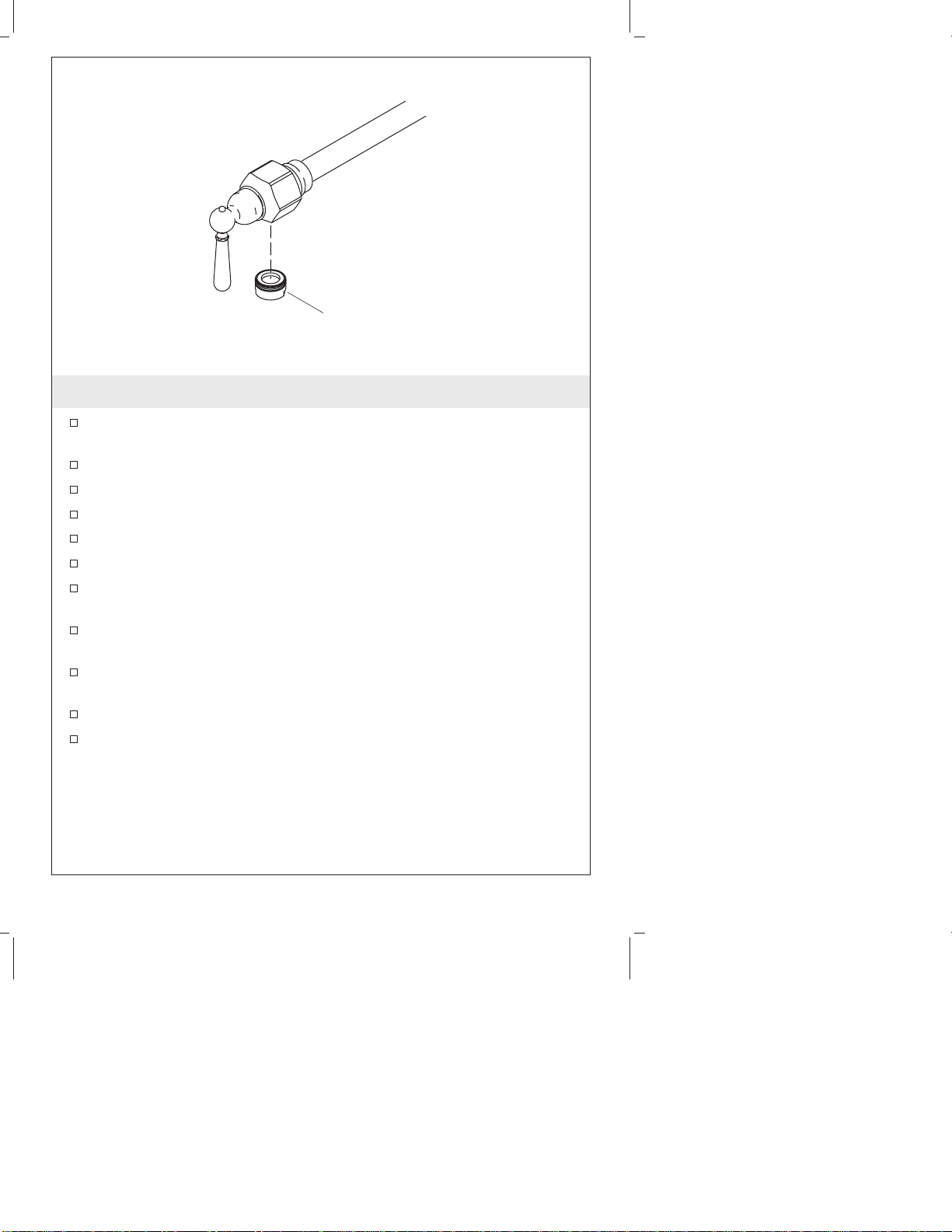

3. Installation Checkout
Turn both handles full clockwise to the off position to close the
valves.
Verify that all connections are tight.
Twist the aerator counterclockwise to remove it from the spout.
Position a bucket, or other suitable container, beneath the spout.
Turn on the main water supply.
Check all connections for leaks; repair as needed.
Open both faucet valves to run water through the faucet.
Check all connections for leaks; make any adjustments as needed.
Allow water to run through the spout to remove any debris.
Turn off the faucet by closing both valves.
Remove any debris from the aerator and reinstall.
Aerator
1047606-2-B 6 Kohler Co.

Guide d’Installation
Remplisseur de marmite à montage mural
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation sont
endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Ne pas utiliser des produits à base de pétrole dans ce projet; la
seule exception restant le joint d’étanchéité entre le mur et la
bride arrière.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des robinets sans préavis, comme spécifié dans le
catalogue des prix.
Clé à
molette Joint en
silicone Niveau à bulle Plus:
• Tuyauterie
d'alimentation
1,5 mm et 3 mm
Clé hexagonale (fournie)
Clé à
sangle Joint d'étanchéité
pour filetage
Kohler Co. Français-1 1047606-2-B

1. Préparer le site
IMPORTANT ! L’alimentation ne devrait pas s’étendre de plus de
1/2″(1,3 cm) au-delà du matériau du mur fini.
Déterminer l’emplacement d’installation du robinet.
Installer un arrêt d’alimentation et acheminer l’alimentation d’eau
à l’emplacement d’installation.
Installer un renfort adéquat et sécuriser le tube d’alimentation de
manière à ce que la face avant du mamelon ne dépasse pas plus
de 1/2″(1,3 cm) au-delà de la surface du mur fini.
Installer le panneau mural et le matériau du mur fini. Permettre
une ouverture de 1-3/16″(3 cm) de diamètre dans le panneau
mural et le matériau du mur fini pour la connexion
d’alimentation du robinet.
Carreau
Alimentation
1-3/16"
(3 cm)
1/2" (1,3 cm)
Max
1/2" NPT ou filetage
tuyau mâle 1/2"
1047606-2-B Français-2 Kohler Co.

2. Installer l’ensemble du robinet
Glisser la plaque de montage sur le manche du robinet.
Aligner la rainure sous le manche du robinet avec le trou de la
vis de retenue dans la plaque de montage et sécuriser avec la vis
de retenue.
Installer temporairement le robinet sur l’alimentation jusqu’à ce
que la plaque de montage soit égalisée avec le mur et que la vis
de retenue soit orientée vers le bas.
Avec un crayon, marquer l’emplacement des quatre orifices de
montage.
Retirer le robinet de l’alimentation.
Retirer la plaque de montage sur le manche du robinet.
Percer un orifice de 1/4″à chacun des quatre emplacements
marqués.
Installer un ancrage dans chacun des quatre orifices.
Appliquer un joint d’étanchéité au filetage du tuyau
d’alimentation.
Plaque de fixation
Mur fini
Applique
Bec
Manche
Joint
Vis de retenue
Vis
Petite vis
de retenue
Alimentation
Ancrage
Kohler Co. Français-3 1047606-2-B

Installer l’ensemble du robinet (cont.)
Glisser un joint et une plaque de montage sur l’alimentation et
contre le mur fini. Positionner la plaque de montage de manière à
ce qu’elle soit orientée vers le bas.
Aligner les orifices du joint et de la plaque de montage avec les
ancrages et sécuriser avec les quatre vis.
Glisser l’applique sur le manche du robinet.
REMARQUE : Utiliser une clé à sangle pour serrer la connexion du
robinet. Ne pas serrer à l’aide du bec.
Visser le corps sur l’alimentation. Utiliser une clé à sangle pour
serrer jusqu’à ce qu’une étanchéité soit réalisée et que le robinet
soit positionné tel qu’illustré.
Vérifier que la rainure sous le manche du robinet soit alignée
avec l’orifice de la vis de retenue dans la plaque de montage.
Sécuriser avec une vis de retenue.
Glisser l’applique sur la plaque de montage.
Positionner l’applique de manière à ce qu’elle soit orientée vers le
bas.
Sécuriser l’applique avec la petite vis de retenue.
1047606-2-B Français-4 Kohler Co.

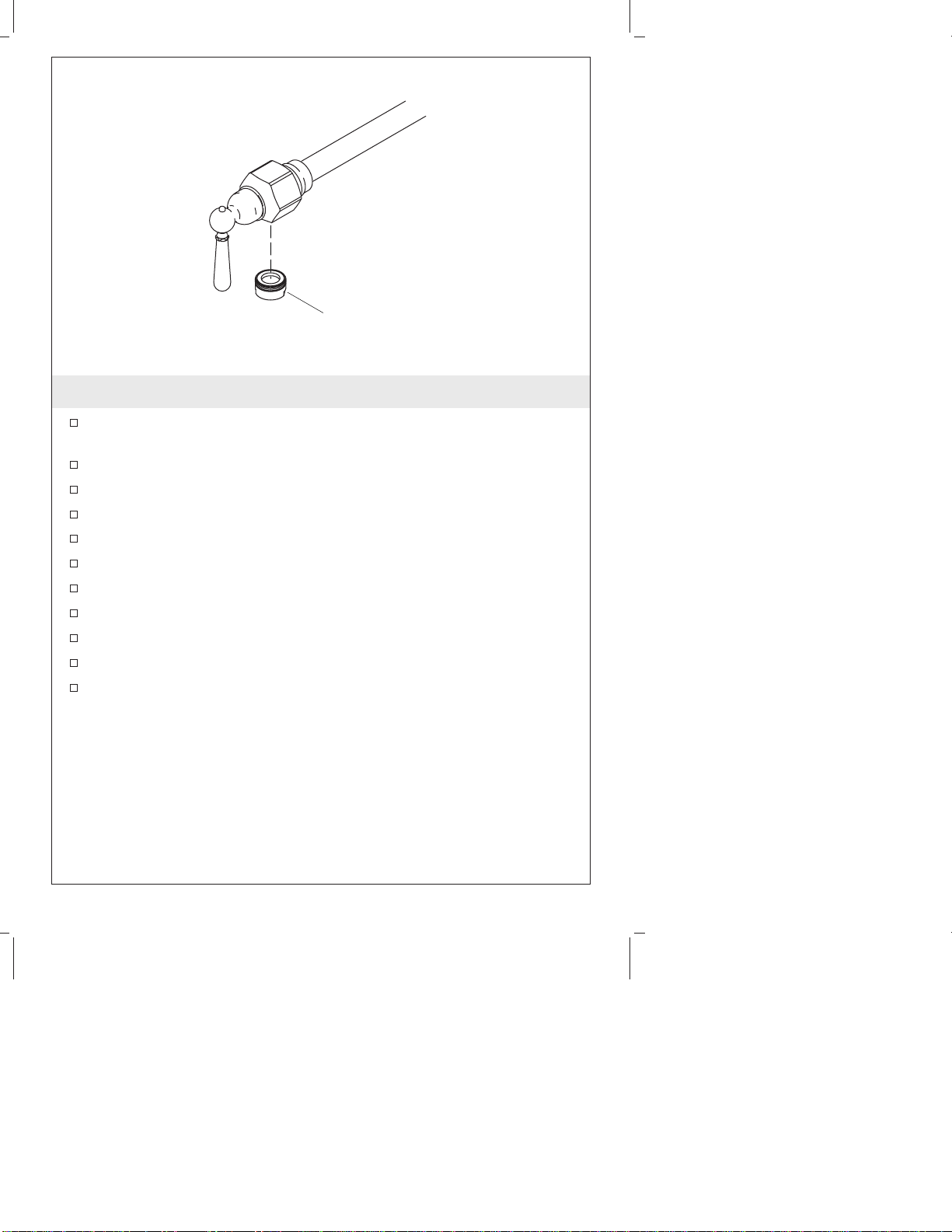

3. Vérification de l’installation
Tourner les deux poignées vers la droite en position fermée pour
fermer les valves.
S’assurer que toutes les connexions soient serrées.
Pivoter l’aérateur vers la gauche jusqu’à ce qu’il soit retiré du bec.
Positionner un seau, ou autre conteneur adapté, sous le bec.
Ouvrir l’alimentation d’eau principale.
Vérifier s’il y a des fuites dans les connexions; réparer au besoin.
Ouvrir les deux valves de robinet pour faire couler l’eau à travers
le robinet.
Vérifier s’il y a des fuites dans les connexions; faire les réglages
au besoin.
Permettre à l’eau de s’écouler à travers le bec pour en retirer tout
débris.
Fermer le robinet en fermantles deuxvalves.
Retirer tout débris de l’aérateur puis réinstaller.
Aérateur
Kohler Co. Français-5 1047606-2-B

Guía de instalación
Llenador de ollas de montaje a la pared
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Revise con cuidado las tuberías de suministro y desagüe para ver
si están dañadas.
Reemplace los tubos de desagüe o suministro de ser necesario.
No utilice productos derivados del petróleo en este proyecto, a
excepción del sellador entre la pared y la brida posterior.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable Sellador
de silicona Nivel Más:
• Tuberías de
suministro
• Codos
Llave hexagonal (provista)
de 1,5 mm y 3 mm
Llave de
correa Cinta selladora
de roscas
Kohler Co. Español-1 1047606-2-B

1. Prepare el sitio
¡IMPORTANTE! El suministro no debe sobresalir más de 1/2″(1,3
cm) del material de la pared acabada.
Determine el lugar de instalación de la grifería.
Instale una llave de paso e instale la línea de suministro de agua
hasta el lugar de instalación.
Instale un soporte adecuado y fije la tubería de suministro de
manera que la cara frontal del niple no sobresalga más de 1/2″
(1,3 cm) de la superficie de la pared acabada.
Instale el panel de yeso de la pared y el material de la pared
acabada. Deje una abertura de 1-3/16″(3 cm) de diámetro en el
panel de yeso de la pared y del material de acabado para la
conexión del suministro de la grifería.
Azulejo
Suministro
1-3/16"
(3 cm)
1/2" (1,3 cm)
Máx
Rosca NPT de 1/2" o
rosca macho de 1/2"
Kohler Co. Español-2 1047606-2-B

2. Instale el montaje de la grifería
Deslice la placa de montaje en el vástago de la grifería.
Alinee la ranura de la parte inferior del vástago de la grifería con
el orificio para tornillo de la placa de montaje y fije con el tornillo
de fijación.
Instale provisionalmente la grifería en el suministro hasta que la
placa de montaje esté al ras con la pared y el tornillo de fijación
esté orientado hacia abajo.
Marque con un lápiz el lugar de los cuatro orificios de fijación.
Retire la grifería del suministro.
Retire la placa de montaje del vástago de la grifería.
Taladre un orificio de 1/4″en cada uno de los cuatro lugares
marcados.
Instale un anclaje en cada uno de los cuatro orificios.
Aplique cinta selladora de roscas a las roscas de la tubería de
suministro.
Placa de montaje
Pared acabada
Chapetón
Surtidor
Vástago
Empaque
Tornillo de fijación
Tornillo
Tornillo
de fijación
pequeño
Suministro
Anclaje
1047606-2-B Español-3 Kohler Co.

Instale el montaje de la grifería (cont.)
Deslice el empaque y la placa de montaje sobre el suministro y
hacia arriba contra la pared acabada. Coloque la placa de montaje
de manera que el orificio para el tornillo de fijación esté orientado
hacia abajo.
Alinee los orificios del empaque y de la placa de montaje con los
anclajes y fije con los cuatro tornillos.
Deslice el chapetón en el vástago de la grifería.
NOTA: Utilice una llave de correa para apretar la conexión de la
grifería. No apriete utilizando el surtidor.
Enrosque la grifería en el suministro. Utilice una llave de correa
para apretar hasta lograr un sello impermeable y la grifería esté
colocada como se muestra.
Verifique que la ranura de la parte inferior del vástago de la
grifería esté alineada con el orificio para tornillo de la placa de
montaje. Fije con un tornillo de fijación.
Deslice el chapetón en la placa de montaje.
Coloque el chapetón de manera que el orificio para el tornillo de
fijación esté orientado hacia abajo.
Fije el chapetón con el tornillo de fijación pequeño.
Kohler Co. Español-4 1047606-2-B

3. Verificación de la instalación
Gire ambas manijas completamente hacia la derecha a la posición
cerrada para cerrar las válvulas.
Verifique que todas las conexiones estén apretadas.
Gire el aireador hacia la izquierda hasta retirarlo del surtidor.
Coloque una cubeta u otro recipiente adecuado, debajo del
surtidor.
Abra el suministro principal de agua.
Revise todas las conexiones para asegurarse que no haya fugas y
repare según sea necesario.
Abra ambas válvulas de la grifería para que corra agua por la
grifería.
Revise todas las conexiones para asegurarse que no haya fugas y
ajuste según sea necesario.
Deje correr el agua por el surtidor para eliminar las partículas
que pueda haber.
Cierre la grifería cerrando ambas válvulas.
Limpie las partículas que haya en el aireador y vuelva a
instalarlo.
Aireador
1047606-2-B Español-5 Kohler Co.

1047606-2-B

1047606-2-B

1047606-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2005 Kohler Co.
1047606-2-B
