Kohler K-704212 Assembly instructions

Homeowners Guide

Bypass Shower Doors

K-704212, K-704214, K-704216,

K-704218, K-704220, K-704221,

K-704222, K-704224, K-704226,

K-704228, K-704230, K-704232,

K-704234, K-704236

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México

(Ej. K-12345M)

Français, page “Français-1”

Español, página ″Español-1”

1007306-5-B

Thank You For Choosing Kohler

Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship offers you a rare combination of

proven performance and graceful sophistication that will satisfy you for years to come. The dependability

and beauty of your Kohler product will surpass your highest expectations. We’re very proud of our products

here at Kohler and we know you will be too.

Please take a few minutes to study this Homeowners Guide. Pay special attention to the care and cleaning

instructions.

All information in this manual is based upon the latest product information available at the time of

publication. At Kohler, we constantly strive to improve the quality of our products. We reserve the right to

make changes in product characteristics, packaging or availability at any time without notice.

Product Identiﬁcation

Model # K-_______________________

Please write the exact identiﬁcation number, copied from the label on the box. This information will

assist our customer service representatives should you need their assistance in the future.

Save this manual for future reference.

Care and Cleaning Instructions

For best results, keep the following in mind when caring for your KOHLER product:

•Use a mild detergent such as liquid dishwashing soap and warm water for cleaning. Do not use

abrasive cleaners that may scratch or dull the surface.

•Carefully read the cleaner product label to ensure the cleaner is safe for use on the material.

•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.

•Do not allow cleaners to sit or soak on the surface.

•Wipe surfaces clean and rinse completely with water immediately after cleaner application. Rinse

and dry any overspray that lands on nearby surfaces.

•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring

pad to clean surfaces.

For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &

Cleaning information, call 1-800-456-4537 and press 1 for Kohler Products and then 3 for Literature.

One-Year Limited Warranty

For the USA and Canada Only

KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year

from date of installation.

Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection

discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not

responsible for removal or installation costs.

To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home

Center or E-tailer, or by writing Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,

Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the USA, 1-800-964-5590 from within

Canada and 001-877-680-1310 from within Mexico.

Implied warranties including that of merchantability and ﬁtness for a particular purpose are expressly

limited in duration to the duration of this warranty. Kohler Co. and/or seller disclaims any liability for

special, incidental or consequential damages.

Some states/provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or

limitation of special, incidental or consequential damages so these limitations and exclusions may not apply

to you. This warranty gives you speciﬁc legal rights. You may also have other rights which vary from

state/province to state/province.

1007306-5-B 2 Kohler Co.

One-Year Limited Warranty (cont.)

This is Kohler Co.’s exclusive written warranty.

One-Year Warranty

For Mexico Only

KOHLER CO.

It is recommended that at the time of purchase, you verify that all accessories and components are complete

in this package.

This Kohler product is warranted to be free of defects in material and workmanship for one (1) year from the

date of purchase as shown on the invoice or receipt.

1. Kohler Co. will only service its commercialized products through its authorized distributors.

2. To obtain warranty service, please present the invoice and corresponding warranty.

3. Through its authorized distributors, Kohler Co. promises to repair the defective product or provide a new

replacement or an equivalent model (in those cases that the model has been discontinued) when the product

is beyond repair, without any charge to the consumer.

4. The time of repair will not exceed six (6) weeks commencing on the date the product is received.

5. It is recommended that the consumer save the invoice or receipt as additional protection, as it may

substitute the warranty in the case that there is a discrepancy in the validity of the warranty.

EXCEPTIONS AND RESTRICTIONS

The Warranty will not be valid in the following cases:

1. When the product is not operated in accordance with the instructions concerning use and operation set

forth in the owner’s manual or installation instructions, and when the recommendations and warnings

included are not observed.

2. When the product has been modiﬁed or dismantled partially or totally; or has been used in a negligent

fashion and as a consequence has suffered damages attributable to the consumer, individual, or hardware not

authorized by Kohler Co.

3. This warranty does not cover the damages as a result of disaster such as ﬁre or acts of God, including

ﬂooding, earthquake, or electric storms, etc. To obtain a list of distributors in your area where you can

exercise your rights under this warranty, please call 001-877-680-1310.

KOHLER CO., KOHLER, WI 53044 U.S.A.

IMPORTER:

INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.

AV. CARLOS PACHECO NO. 7200

CHIHUAHUA, CHIH., MEXICO C.P. 31060

TEL: 52 (14) 29-11-11

Service Parts Table

Model Number Door Panel Towel Bar

2 each Wall Jamb Header Short Front

Connector

Tall Back

Connector

704212-D2** 88443.13** 1004110-4** 88041.01** SK11331.02** 1005128.02 1005126.02

704212-L** 88443.02** 1004110-4** 88041.01** SK11331.02** 1005128.02 1005126.02

704214-L** 88443.03** 1004110-2** 88041.02** SK11331.03** 1005128.03 1005126.03

704216-D2** 88443.14** 1004110-5** 88041.03** SK11331.04** 1005128.04 1005126.04

704216-G53** 88443.30** 1004110-5** 88041.03** SK11331.04** 1005128.04 1005126.04

Kohler Co. 3 1007306-5-B

Service Parts Table (cont.)

Model Number Door Panel Towel Bar

2 each Wall Jamb Header Short Front

Connector

Tall Back

Connector

704216-L** 88443.04** 1004110-5** 88041.03** SK11331.04** 1005128.04 1005126.04

704218-L** 88443.05** 1004110-6** 88041.03** SK11331.05** 1005128.05 1005126.05

704220-L** 88443.06** 1004110-7** 88041.03** SK11331.06** 1005128.06 1005126.06

704221-L** 88443-23** 1004110-3** 88041-09** SK11331-16** 1005128.11 1005126.11

704222-D2** 88443.15** 1004110-1** 88041.04** SK11331.07** 1005128.07 1005126.07

704222-L** 88443.07** 1004110-1** 88041.04** SK11331.07** 1005128.07 1005126.07

704224-D2** 88443.16** 1004110-2** 88041.04** SK11331.08** 1005128.03 1005126.03

704224-L** 88443.08** 1004110-2** 88041.04** SK11331.08** 1005128.03 1005126.03

704226-L** 88443.09** 1004110-4** 88041.04** SK11331.09** 1005128.02 1005126.02

704228-D2** 88443.17** 1004110-5** 88041.04** SK11331.10** 1005128.04 1005126.04

704228-L** 88443.10** 1004110-5** 88041.04** SK11331.10** 1005128.04 1005126.04

704230-D2** 88443.18** 1004110-2** 88041.05** SK11331.11** 1005128.03 1005126.03

704230-L** 88443.11** 1004110-2** 88041.05** SK11331.11** 1005128.03 1005126.03

704232-D2** 88443.19** 1004110-5** 88041.05** SK11331.12** 1005128.04 1005126.04

704232-G53** 88443-31** 1004110-5** 88041.05** SK11331.12** 1005128.04 1005126.04

704232-L** 88443.12** 1004110-5** 88041.05** SK11331.12** 1005128.04 1005126.04

704234-L** 88443-21** 1004110-1** 88041-08** SK11331-14** 1005128.10 1005126.10

704236-L** 88443-22** 1004110-3** 88041-08** SK11331-15** 1005128.11 1005126.11

**Finish/color code must be speciﬁed when ordering.

1007306-5-B 4 Kohler Co.

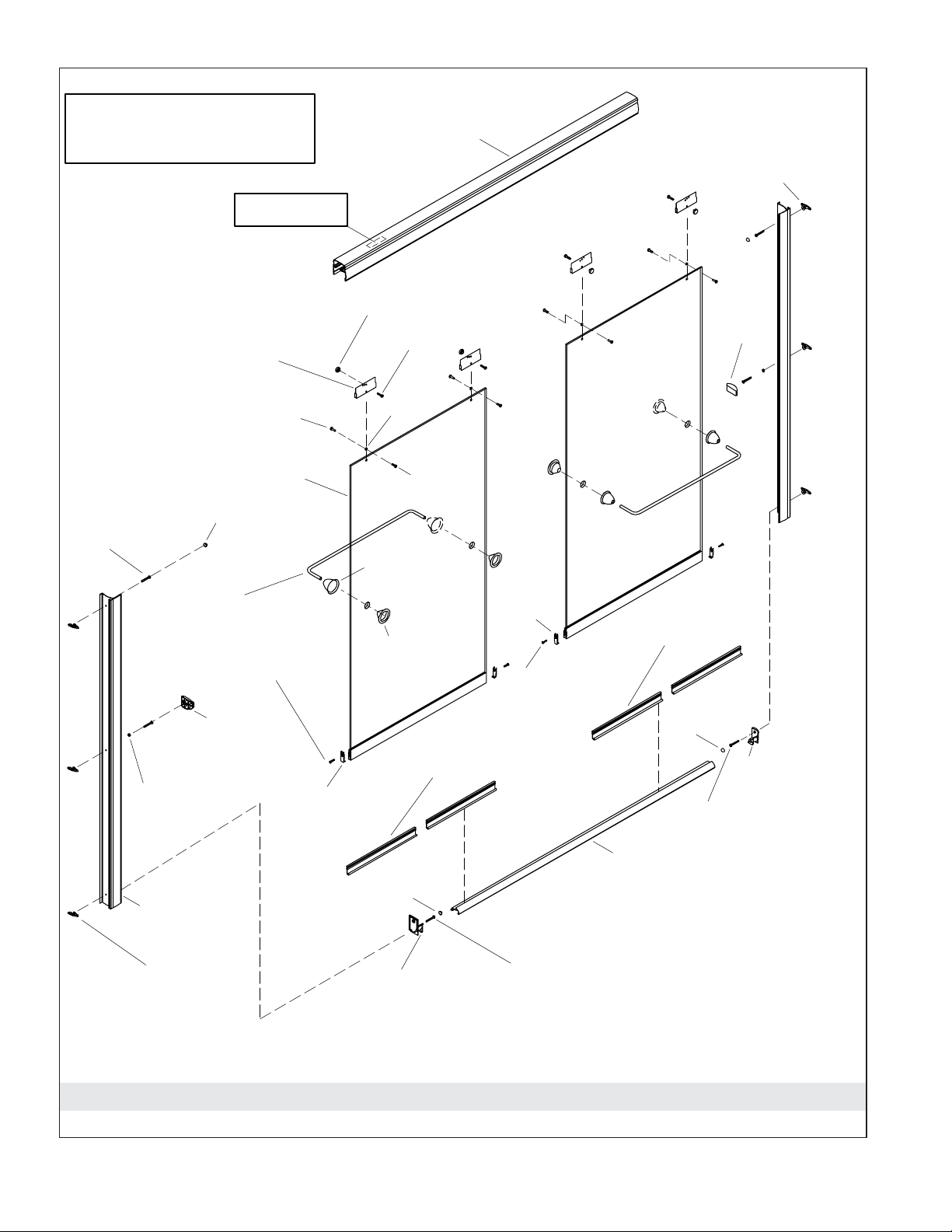

Service Parts

**Finish/color code must be specified when ordering.

Header

86240.01 (RH)

Clean Out

86239.01 (LH)

Clean Out

869704

Cap

869704

Cap

89272

Endcap

K10118.01

Bumper Insert

879201

Anchor

86241.01

Bumper

869704

Cap

86244.01**

Support Back

86242.01**

Support

707503

Sex Bolt

1059792

Bushing

707504

Blind Nut

10082.05

Hanger

10082.02 (Nickel)

(Brass)

1044585

Roller

1042862-A

Screw

Glass Panel Pattern Guide

-L = Crystal Clear glass

-D2 = Iron Rose glass

Door Panel

Tall Back Connector

Curb

Short Front Connector

Wall Jamb

10082.01 (Silver)

1048208-F

Screw (Brass)

1048208-C(Silver)

310139

Screw (Brass)

1049018-R(Silver)

1048208-F

Screw (Brass)

1048208-C(Silver)

1048208-F

Screw (Brass)

1048208-C(Silver)

97672.06**

89272

Endcap

310139

Screw (Brass)

1049018-R(Silver)

Towel Bar Kit

879201

Anchor

-G53 = Rhapsody glass

86241.01

Bumper

See table for parts

identification.

See table for parts

identification.

See table for parts

identification.

See table for parts

identification.

See table for parts

identification.

See table for parts

identification.

Model Number

Label

Kohler Co. 5 1007306-5-B

Wall Anchor

Screw

Screw Cap

Bumper Endcap Endcap Screw

Roller

Washer

Roller Screw

Hanger Bracket

**Finish/color code must be specified when ordering.

1005286**

Parts Kit

Hanging Bracket

Blind Nut Hanging Bracket

Bushing Hanging Bracket

Sex Bolt

1007306-5-B 6 Kohler Co.

Guide du propriétaire

Portes coulissantes de douche

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné des artisans de Kohler vous fera

apprécier une rare combinaison de performances prouvées et une sophistication gracieuse, qui vous

satisferont pour les années à venir. La ﬁabilité et la beauté de votre produit Kohler surpasseront vos plus

grandes espérances. Chez Kohler, nous sommes ﬁers du rendement de nos produits et nous savons que vous

le serez aussi.

Veuillez prendre s’il vous plaît quelques minutes pour consulter ce guide du propriétaire. Prêter une

attention toute particulière aux instructions d’entretien et de nettoyage.

Toute l’information dans ce manuel est basée sur la dernière disponible au moment de la publication. Chez

Kohler, nous veillons constamment à améliorer la qualité de nos produits. Nous nous réservons le droit

d’apporter des modiﬁcations aux caractéristiques, emballages et disponibilités des produits à tout moment, et

ce sans préavis.

Identiﬁcation du produit

Modèle #K-_______________________

Veuillez noter le numéro exact d’identiﬁcation, copié de l’étiquette sur l’emballage. Cette

information assistera les représentants du service clientèle en cas de besoin d’assistance future.

Conserver ce manuel pour future reférence.

Instructions d’entretien et de nettoyage

Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de votre produit

KOHLER:

•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour nettoyer. Ne pas

utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer la surface.

•Lire attentivement l’étiquette du produit de nettoyage pour vériﬁer qu’il soit adéquat à utiliser sur

le matériau.

•Toujours tester la solution de nettoyage sur une surface la moins évidente avant de l’appliquer sur

la totalité de la surface.

•Ne pas permettre aux nettoyants de reposer sur la surface.

•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du

nettoyant. Rincer et sécher tout éclaboussement sur les surfaces annexes.

•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel que

brosse ou éponges à récurer pour nettoyer les surfaces.

Pour l’information détaillée de nettoyage et des produits à considérer, visiter www.kohler.com/clean. Pour

commander des informations d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1 pour les

produits Kohler et 3 pour littérature.

Garantie limitée d’un an

Pour les É.U. et le Canada uniquement

Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de fabrication pour un an, à

partir de la date de l’installation.

Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage approprié et ceci après

toute inspection faite par Kohler Co. de tous défauts dûs à une utilisation normale et ceci pendant un (1) an

à partir de la date d’installation. Kohler Co. n’est pas responsable des coûts de démontage ou d’installation.

Kohler Co. Français-1 1007306-5-B

Garantie limitée d’un an (cont.)

Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre

de rénovation, revendeur par internet ou par écrit à Kohler Co. à l’attention de: Département du service

clientèle, 444 Highland Drive, Kohler, Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir

des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310 depuis le Mexique.

Les garanties implicites, y compris celles de qualité marchande et d’aptitude à un emploi particulier, se

limitent expressément à la durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent toutes

responsabilités contre tous dommages occasionnés, imprévisibles ou corrélatifs.

Certains états/provinces ne permettent pas la limitation sur la durée de la garantie, ou l’exclusion ou la

limitation spéciale, de dommages occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou exclusions

pourraient ne pas s’appliquer dans votre cas. Cette garantie vous donne des droits légaux spéciﬁques. Vous

pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.

Ceci constitue la garantie écrite exclusive de Kohler Co.

Nomenclature des pièces de rechange

Numéro du

modèle

Panneau de

porte

Porte-

serviettes

2 de chaque

Montant du

mur

Linteau Connecteur

avant court

Connecteur

arrière haut
