Kohler K-6340 Assembly instructions

Homeowners Guide
Pull-Out Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-6340
1025492-5-D

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Your New Kohler Kitchen Faucet
Your new Kohler kitchen faucet blends classic styling with the ease of
operation for a unique expression in your kitchen. All metal
construction and one-piece ceramic valving provide trouble-free
operation even under the hardest water conditions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
1025492-5-D 2 Kohler Co.

Lifetime Limited Warranty — USA and Canada
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
Kohler Co. 3 1025492-5-D

Lifetime Limited Warranty — USA and Canada (cont.)
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
One-Year Warranty — Mexico
For Mexico Only
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
1025492-5-D 4 Kohler Co.

One-Year Warranty — Mexico (cont.)
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Kohler Co. 5 1025492-5-D

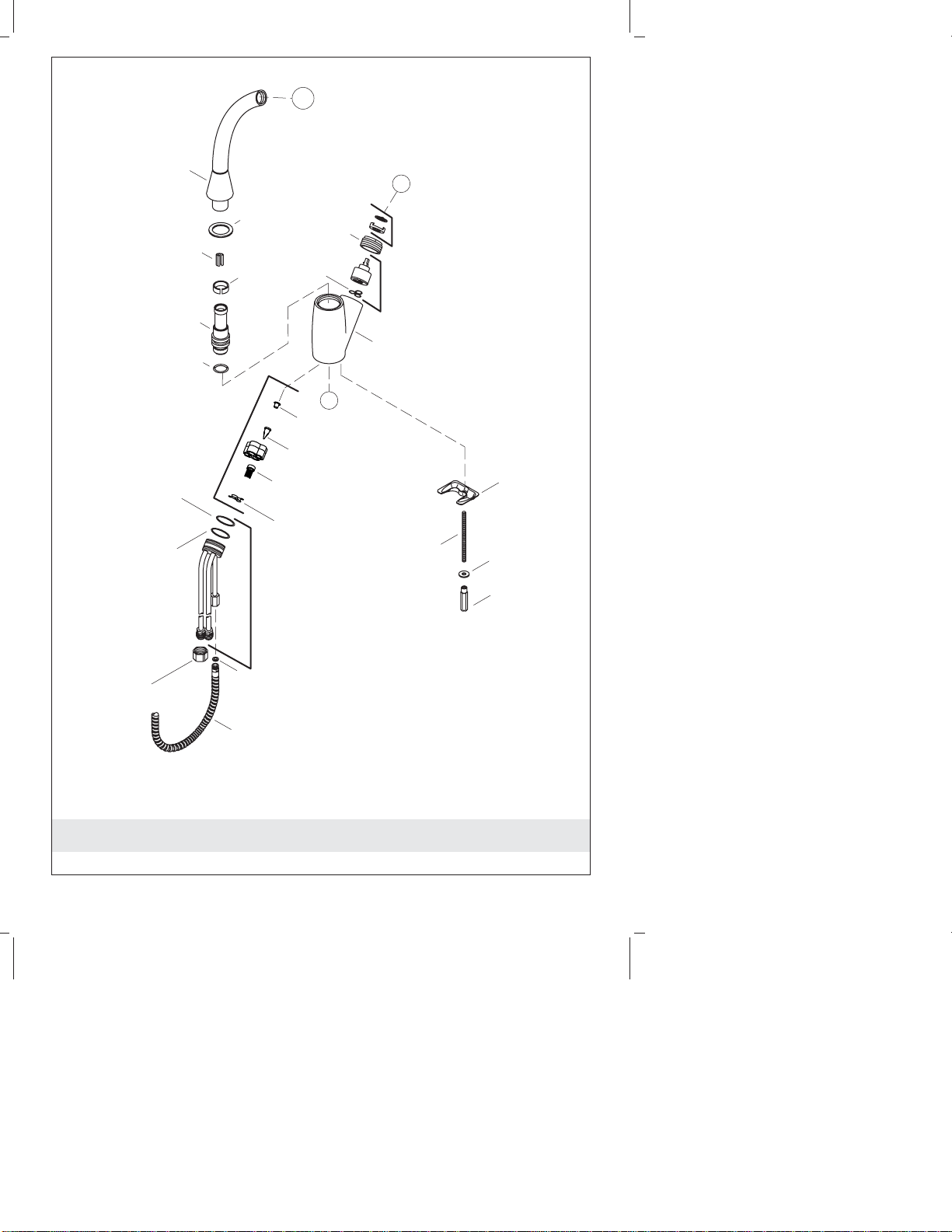

Service Parts
B
A
86828
71020
1036604**
Spout
77114
Bearing
79510
65451
O-Ring
41496
Bushing
79590
Washer
1000745**
Body
97221
O-Ring
97221
O-Ring
1001475
Valve Body
32751
Coupling Nut
78338
Washer
Check Valve
77548
Valve
Seal
77457**
Nut 77555
1002856
Bracket
1021038
Stud
52202
Washer
78150
Nut
Limit Stop
**Finish/color code must be specified when ordering.
1005215 1003848
Retainer
1005213
Check Valve
1005214
Seal
Vacuum
Breaker
Hose
Guide
C
1054559**
Hose (Includes 78338)
1025492-5-D 6 Kohler Co.

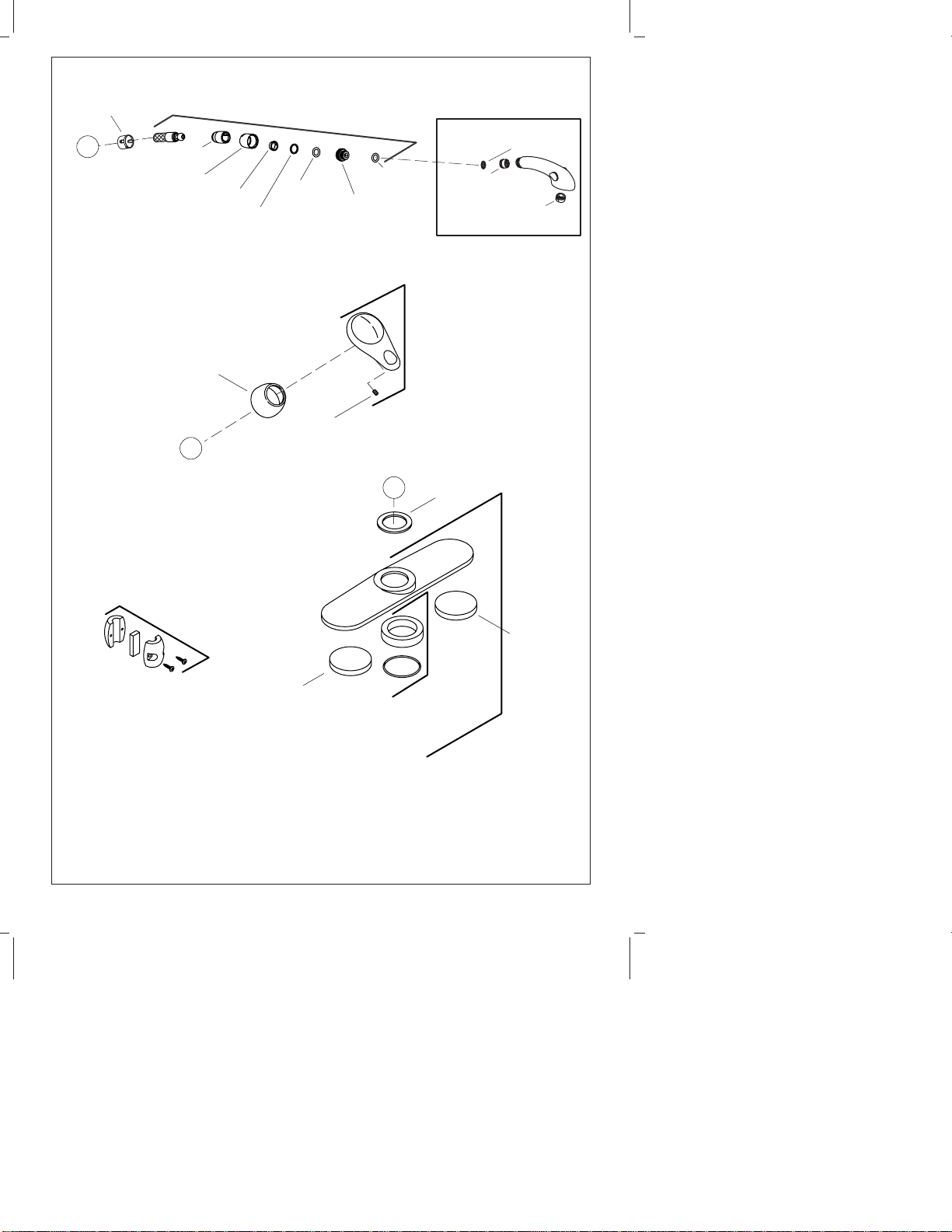

75022**
Bonnet
A
C
34037
Gasket
75039
Gasket
86771 75039
Gasket
77091**
Escutcheon
B
Spacer with
O-Ring
**Finish/color code must be specified when ordering.
1032105**
Handle
76713
Setscrew
1054559** (Includes 78338)
Hose
1031189
Insert
1022688
Cover
1010355**
Nut 1011119
Retainer 1011608
Washer
34263
O-Ring 1034589
Retainer
1036389
O-Ring
Spray
1036940**
1038969
Check Valve
86125**
Aerator
36689
Screen
1052379
Weight & Screws
Kohler Co. 7 1025492-5-D

Guide du propriétaire
Robinet d’évier de cuisine escamotable
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne The Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
robinet Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plait quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Tous les renseignements contenus dans ce manuel ont été revus et
corrigés avant sa publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, conditionnements et
disponibilités des produits à tout moment, et ce sans préavis.
Votre nouveau robinet de cuisine Kohler
Votre nouveau robinet de cuisine Kohler combine un stylisme classique
et une facilité d’utilisation pour une expression unique dans votre
cuisine. Toute construction métallique et valve en céramique d’une
pièce fonctionnent sans problèmes, même dans des régions où les
conditions d’eau sont les plus rudes.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
Kohler Co. Français-1 1025492-5-D

Entretien et nettoyage (cont.)
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces annexes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Garantie limitée à vie pour les É.U. et le Canada
Kohler Co. garantit que ce produit fabriqué après le 1er Janvier 1997 ne
gouttera pas, ne fuira pas pendant son utilisation normale à la maison,
aussi longtemps que sont prorpietaire en fait l’usage*. Si le robinet
goutte ou à des fuites en cours d’utilisation normale, Kohler Co. vous
enverra par courrier, sans supplement, la cartouche nécessaire pour
remettre le robinet en bonne condition de fonctionnement.
Kohler garantit aussi que toutes les caractéristiques de ce robinet, à
l’exception de la finition dorée, sont exemptes de défaut et de
fabrication durant son utilisation résidentielle normale, aussi longtemps
que l’acquéreur initial soit propriétaire de son domicile. Si un défaut
est décelé en cours d’usage normal domestique, Kohler Co. décidera à
sa discrétion, de réparer, de remplacer ou d’effectuer les réglages
appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le produit est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation, en plus des autres termes de cette garantie
appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez fournir tous les renseignements pertinents à votre demande, y
Kohler Co. Français-2 1025492-5-D

Garantie limitée à vie pour les É.U. et le Canada (cont.)
compris une description complète du problème, produit, modèle,
couleur, finition, date et lieu de l’achat. Joindre également l’original de
la facture. Pour plus de renseignements ou pour demander les
coordonnées du centre de réparation le plus proche, composer le
1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à partir du
Canada ou le 001-877-680-1310 à partir du Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
Le vendeur décline toute responsabilité contre les dommages
particuliers, accessoires ou indirects. Certains états/provinces ne
permettent pas la limitation de durée ou l’exclusion ou limitation de
ces dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits juridiques
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend
®
, la Tour MasterShower, les finitions en Or poli,
tous les articles contenus dans la section ″Produits Annexes″du
catalogue des prix des robinets Kohler, drains, siphons Duostrainer
®
,
distributeurss de savon et de lotion et robinets utilisés dans un
commerce sont couverts par la garantie limitée de un (1) an de Kohler.
1025492-5-D Français-3 Kohler Co.

Pièces de rechange
B
A
86828
71020
1036604**
Bec
77114
Bague de
rotation
79510
65451
Joint torique
41496
Bague
79590
Rondelle
1000745**
Corps
97221
Joint torique
97221
Joint torique
1001475
Corps de valve
32751
Écrou de
couplage 78338
Rondelle
Valve clapet de non-retour
77548
Valve
Joint
77457**
Écrou 77555
1002856
Support
1021038
Montant
52202
Rondelle
78150
Écrou
Butée
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1005215 1003848
Bague de retenue
1005213
Valve clapet de non-retour
1005214
Joint
Reniflard
Guide
du tuyau
C
1054559**
Tuyau (Inclus 78338)
Kohler Co. Français-4 1025492-5-D

75022**
Chapeau
A
C
34037
Joint
75039
Joint
86771 75039
Joint
77091**
Applique
B
Espaceur
avec joint
torique
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1032105**
Poignée
76713
Vis de
retenue
1054559** (Inclus 78338)
Tuyau
1031189
Insertion
1022688
Couvercle
1010355**
Écrou 1011119
Bague de
retenue 1011608
Rondelle
34263
Joint torique 1034589
Bague de
retenue
1036389
Joint torique
Vaporisateur
1036940**
1038969
Valve clapet
de non-retour 86125**
Aérateur
36689
Grille
1052379
Poids & vis
1025492-5-D Français-5 Kohler Co.

Guía del usuario
Grifería extraíble para fregadero de cocina
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos de The Bold Look of Kohler.
La artesanía de Kohler le ofrece una rara combinación de rendimiento
comprobado y agraciada elegancia capaces de satisfacer sus exigencias
durante muchos años. La fiabilidad y belleza de la grifería Kohler
sobrepasarán sus mayores expectativas. En Kohler, nos sentimos
orgullosos de nuestros productos y sabemos que usted también lo
estará.
Dedique unos minutos para leer esta Guía del usuario. Preste especial
atención a las instrucciones de cuidado y limpieza.
Toda la información contenida en las instrucciones está basada en la
información más reciente disponible al momento de su publicación. En
Kohler, nos esforzamos constantemente por mejorar la calidad de
nuestros productos. Por lo tanto, Kohler se reserva el derecho de
efectuar cambios en las características del producto, embalaje o
disponibilidad en cualquier momento, sin previo aviso.
Su nueva grifería de cocina Kohler
Su nueva grifería de cocina Kohler combina el estilo clásico con la
facilidad de uso, creando una expresión única en su cocina. La
estructura de metal y la válvula de cerámica de una pieza ofrecen un
funcionamiento sin problemas, incluso en zonas de agua dura.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
Kohler Co. Español-1 1025492-5-D

Cuidado y limpieza (cont.)
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Garantía limitada de por vida - Estados Unidos y Canadá
Kohler Co. garantiza que la grifería fabricada después del 1 de enero
de 1997 estará libre de problemas de fugas y goteo, mientras sea
empleada para uso normal residencial por parte del comprador
consumidor original.* En caso de que la grifería presente fugas o
goteos durante el uso normal residencial, Kohler enviará, libre de
cargo, el cartucho necesario al cliente, a fin de corregir el problema.
Kohler garantiza igualmente que toda otra característica de la grifería,
excepto en aquélla con acabado de oro, está libre de defectos de
material o fabricación, durante el uso normal residencial, siempre y
cuando el comprador original sea el usuario del producto. Si el
producto presenta defectos durante el uso normal residencial, Kohler
Co., según su criterio, reparará, proporcionará los repuestos o el
producto, o realizará los ajustes pertinentes. La garantía no cubre los
daños causados por accidentes, abuso o uso indebido del producto. Es
necesario suministrar la prueba de compra (recibo original) a Kohler, al
presentar las reclamaciones. Kohler Co. no se hace responsable por los
gastos de mano de obra, instalación u otros gastos resultantes. En
ningún caso la responsabilidad de Kohler se extenderá por encima del
precio de la grifería.
Si la grifería es para uso comercial, Kohler garantiza que la misma
estará libre de defectos de material y fabricación por un (1) año, a
partir de la fecha de instalación, junto a las demás condiciones de la
presente garantía, excepto la duración.
Si usted considera que tiene una reclamación de garantía, comuníquese
con Kohler Co., bien sea a través de su distribuidor, contratista de
plomería o distribuidor a través de Internet, o escriba a la siguiente
dirección: Kohler Co., Attn: Customer Service Department, 444
Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación,
1025492-5-D Español-2 Kohler Co.

Garantía limitada de por vida - Estados Unidos y Canadá (cont.)
incluyendo una descripción completa del problema, producto, número
de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información
adicional, o para obtener el nombre y dirección del lugar de reparación
y servicio más cercano a usted, llame al 1-800-4-KOHLER desde los
Estados Unidos, al 1-800-964-5590 desde Canadá y al 001-877-680-1310
desde México.
Las garantías subsiguientes sustituyen a todas las demás garantías,
expresas o implícitas, incluyendo, pero no limitado a las garantías
implícitas de comercialización e idoneidad para un propósito en
particular.
El vendedor no se hace responsable por concepto de daños
indirectos, incidentales o emergentes. Algunos estados/provincias no
permiten limitaciones en cuanto a la duración de la garantía implícita o
a la exclusión o limitación de tales daños, por lo que es posible que
estas limitaciones o exclusiones no le afecten. La presente garantía
otorga al consumidor ciertos derechos legales específicos. Además, es
posible que usted cuente con derechos que varían de estado en estado
y provincia en provincia. La presente garantía está destinada
únicamente para el comprador consumidor original y excluye todo
daño al producto como resultado de errores de instalación, abuso del
producto o uso indebido del mismo, bien sea por parte de un
contratista, compañía de servicios o el consumidor mismo.
El presente documento constituye nuestra garantía exclusiva por
escrito.
*La grifería Trend
®
, la torre MasterShower, los productos con acabado
de oro, todos los artículos contenidos en la sección de ″Productos
relacionados con los aparatos sanitarios″del Catálogo de Precios de la
Grifería KOHLER, desagües, coladores de fregadero Duostrainer
®
,
dispensadores de jabón y loción, y grifería de uso comercial están
cubiertos por la garantía limitada de un año de Kohler.
Garantía de un año — México
Sólo para México
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los
accesorios y componentes estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este
producto están libres de defectos, por un (1) año, a partir de la fecha
de compra que aparece en la factura o recibo.
Kohler Co. Español-3 1025492-5-D

Garantía de un año — México (cont.)
1. Kohler Co. prestará servicio únicamente a los productos
comercializados a través de sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura
de compra y la garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se
compromete a reparar el producto defectuosooareemplazarlo por
uno nuevo o equivalente (en caso de que el producto esté
descontinuado) cuando no sea posible la reparación, sin ningún cargo
al consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de
la fecha de recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de
compra como protección adicional, pues el mismo puede sustituir a la
garantía, en caso de que exista discrepancia en cuanto a la validez de
la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las
instrucciones de uso y funcionamiento incluidas en el manual del
usuario o en las instrucciones de instalación y cuando no se hayan
observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o
totalmente; o manipulado de manera negligente y, como consecuencia,
haya sufrido daños atribuibles al consumidor, persona o herrajes no
autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales,
tales como incendios o casos de fuerza mayor, incluyendo
inundaciones, terremotos, tormentas eléctricas, etc. Para obtener una
lista de distribuidores cerca de usted y así hacer valer sus derechos
bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
1025492-5-D Español-4 Kohler Co.

Piezas de repuesto
B
A
86828
71020
1036604**
Surtidor
77114
Cojinete
79510
65451
Arosello
41496
Buje
79590
Arandela
1000745**
Cuerpo
97221
Arosello
97221
Arosello
1001475
Cuerpo de
la válvula
32751
Tuerca de
acoplamiento 78338
Arandela
Válvula de retención
77548
Válvula
Sello
77457**
Tuerca 77555
1002856
Soporte
1021038
Varilla
roscada
52202
Arandela
78150
Tuerca
Tope
**Se debe especificar el código del acabado/color con el pedido.
1005215 1003848
Retén
1005213
Válvula de retención
1005214
Sello
Válvula
rompevacío
Guía de la
manguera
C
1054559**
Manguera (Incluye 78338)
Kohler Co. Español-5 1025492-5-D

75022**
Bonete
A
C
34037
Empaque
75039
Empaque
86771 75039
Empaque
77091**
Chapetón
B
Espaciador
con
arosello
**Se debe especificar el código del acabado/color con el pedido.
1032105**
Manija
76713
Tornillo de
fijación
1054559** (Incluye 78338)
Manguera
1031189
Pieza de inserción
1022688
Tapa
1010355**
Tuerca 1011119
Retén 1011608
Arandela
34263
Arosello 1034589
Retén
1036389
Arosello
Rociador
1036940**
1038969
Válvula de
retención 86125**
Aireador
36689
Rejilla
1052379
Pesa y tornillos
1025492-5-D Español-6 Kohler Co.

1025492-5-D

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1025492-5-D
