Kohler K-6946 User manual

Installation Guide
Sheetflow Slip-Fit Bath Spout
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-6946
106868-2-AC

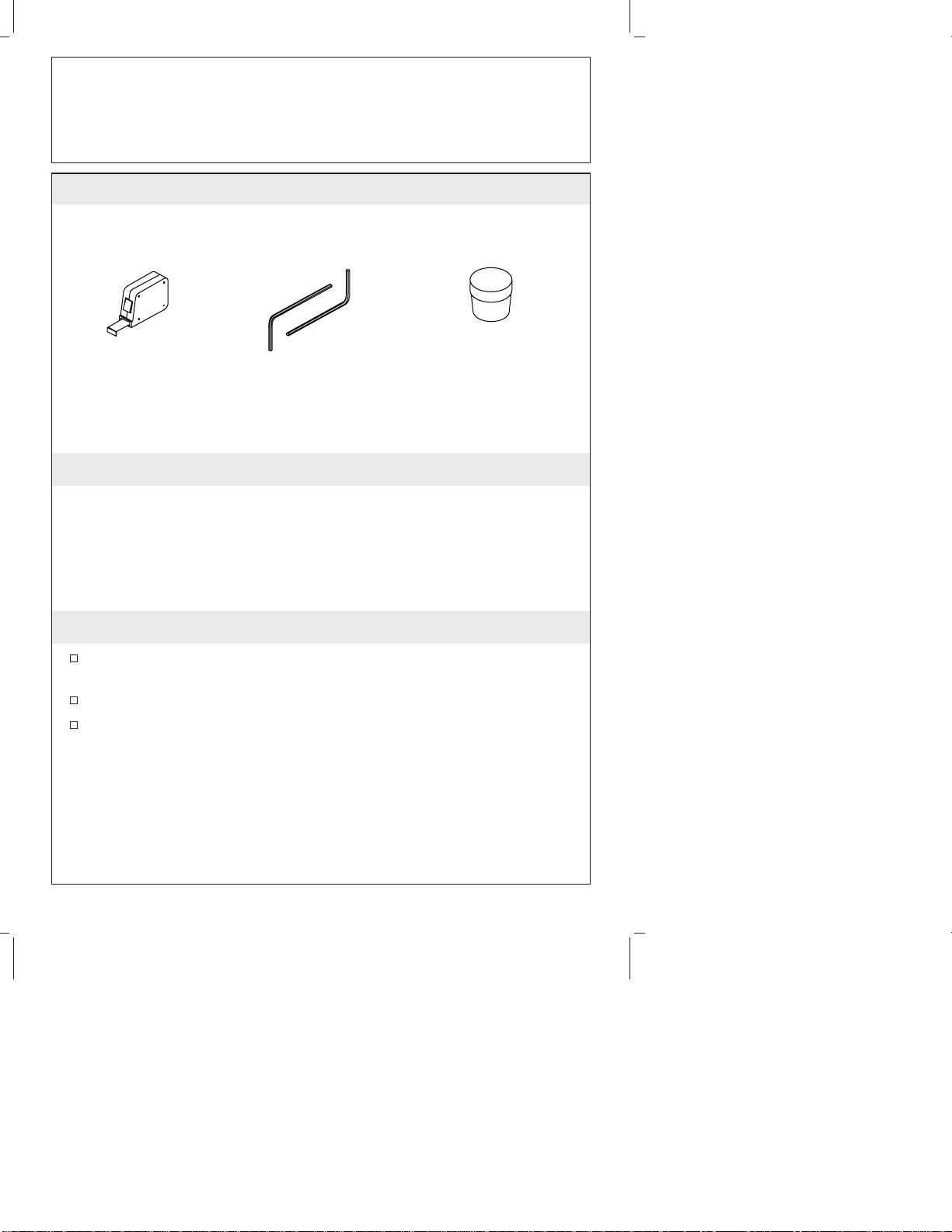

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Plumbers
Putty
Hex
Wrench
Tape
Measure
106868-2-AC 2 Kohler Co.

1. Faucet Installation
IMPORTANT! Read these instructions carefully before beginning.
This bath spout offers a variety of installations. It can be installed
as a conventional bath spout or at a 40″(101.6 cm) height for a
waterfall effect. Therefore, it is important to closely follow the
rough plumbing instructions so the bather can easily operate the
valve while sitting in the bath.
The bath spout does not have a diverter. For installations with
showers, use a faucet with a diverter on the yoke. For deck
mounted valves, make sure that the valves are easily accessible
by a bather sitting under the waterfall.
Do not install this bath spout on the long side wall of the recess
for 40″(101.6 cm) high installations. It can be installed on the
long side wall or end wall for standard spout height installations.
Do not use with single control and mixer bath faucets, since these
faucets do not have a high enough flow rate.
Piping and Valve Installation

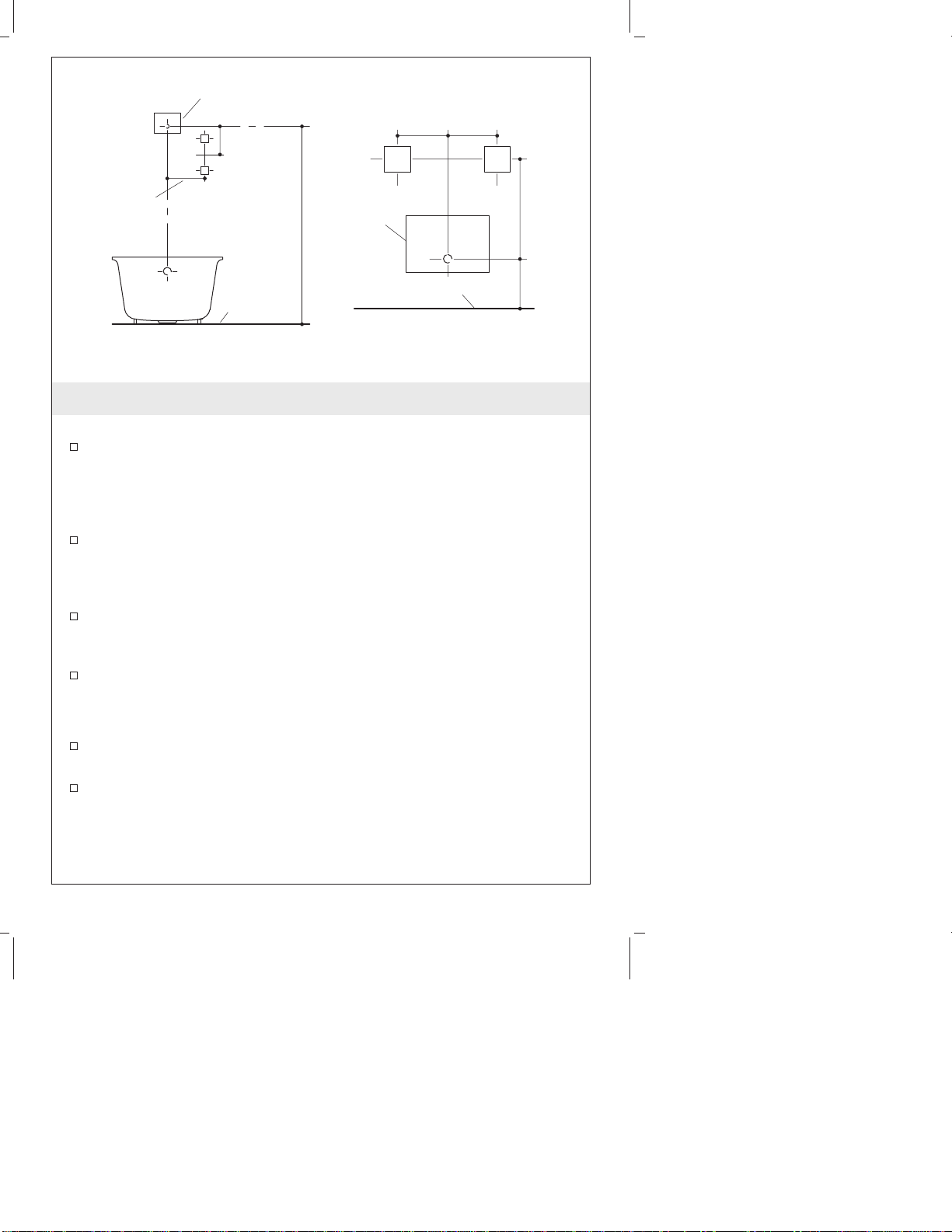

Install the valve and piping as shown for either of the
installations illustrated.
For wall-mounted waterfall installations, turn each valve on its
side to permit the user to easily control them while sitting under
the waterfall.
Sheetflow Spout
7"
(17.8 cm)
41"
(104.1 cm)
Max.
8-5/8"
(21.9 cm) Min.
9-5/8"
(24.3 cm) Max.
Sub-Floor Top of Rim 4"
(10.2 cm)
8"
(20.3 cm)
Sheetflow
Spout
Kohler Co. 3 106868-2-AC

Faucet Installation (cont.)
For deck-mounted waterfall installations, make sure that each
valve is easily accessible while the bather is sitting under the
waterfall.
For standard installations, notice the 8″(20.3 cm) dimension from
the centerline of the valve to the centerline of the spout outlet.
106868-2-AC 4 Kohler Co.

2. Spout Installation
WARNING: Risk of personal injury. Do not use the spout as a
grab bar or seat.
Install a 1/2″nominal (5/8″O.D.) hard copper tubing. It must
extend from 1-1/4″(3.2 cm) to 1-1/2″(3.8 cm) beyond the
finished wall. If the tubing will be installed first, install a longer
tube that can be cut to the proper length once the wall is finished.
NOTE: The inside and outside surfaces of the tubing must be free of
burrs. Protect the tubing from deep scratches, dents, kinks, bends,
plaster, etc. The tubing edge must not be rolled inward from a dull
tubing cutter.

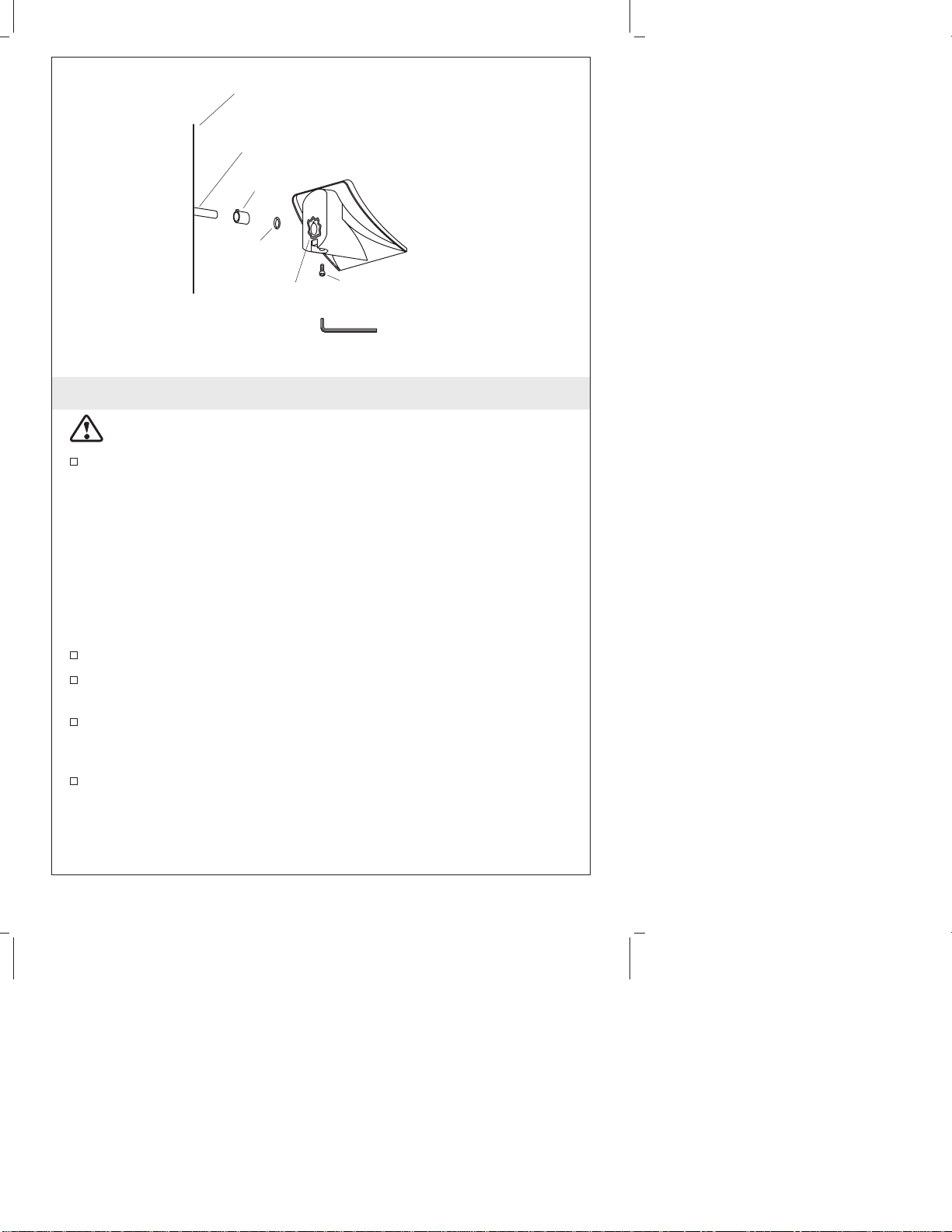

Insert the O-ring into the inlet hole.
Insert the retainer into the inlet hole with the retainer tab fitting
into tab on the spout.
Apply a bead of silicone or latex caulk around the inlet of the
spout. Do not use oil based caulk or putty.
Back off the setscrew to allow for entrance of the supply tube.
Carefully turn the spout onto the previously installed copper tube
so the setscrew faces up. Tighten the setscrew until it contacts the
copper tube, then back it off 1/2 turn.
Turn the spout upright against the wall and tighten the setscrew
securely, without the use of additional tools. Do not reposition
the spout after tightening the setscrew.
Retainer
O-Ring
Ring of Silicone
or Latex Caulk Setscrew
(3/16" Wrench Not Furnished)
Finish Wall
1/2" Nominal (5/8" O.D.) Tube
1-1/4" (3.2 cm) Min.–1-1/2"
(3.8 cm) Max.
Kohler Co. 5 106868-2-AC

Spout Installation (cont.)
Remove excess putty from around the spout.
106868-2-AC 6 Kohler Co.

Guide d’installation
Bec à débit laminaire-bec ajusté de baignoire

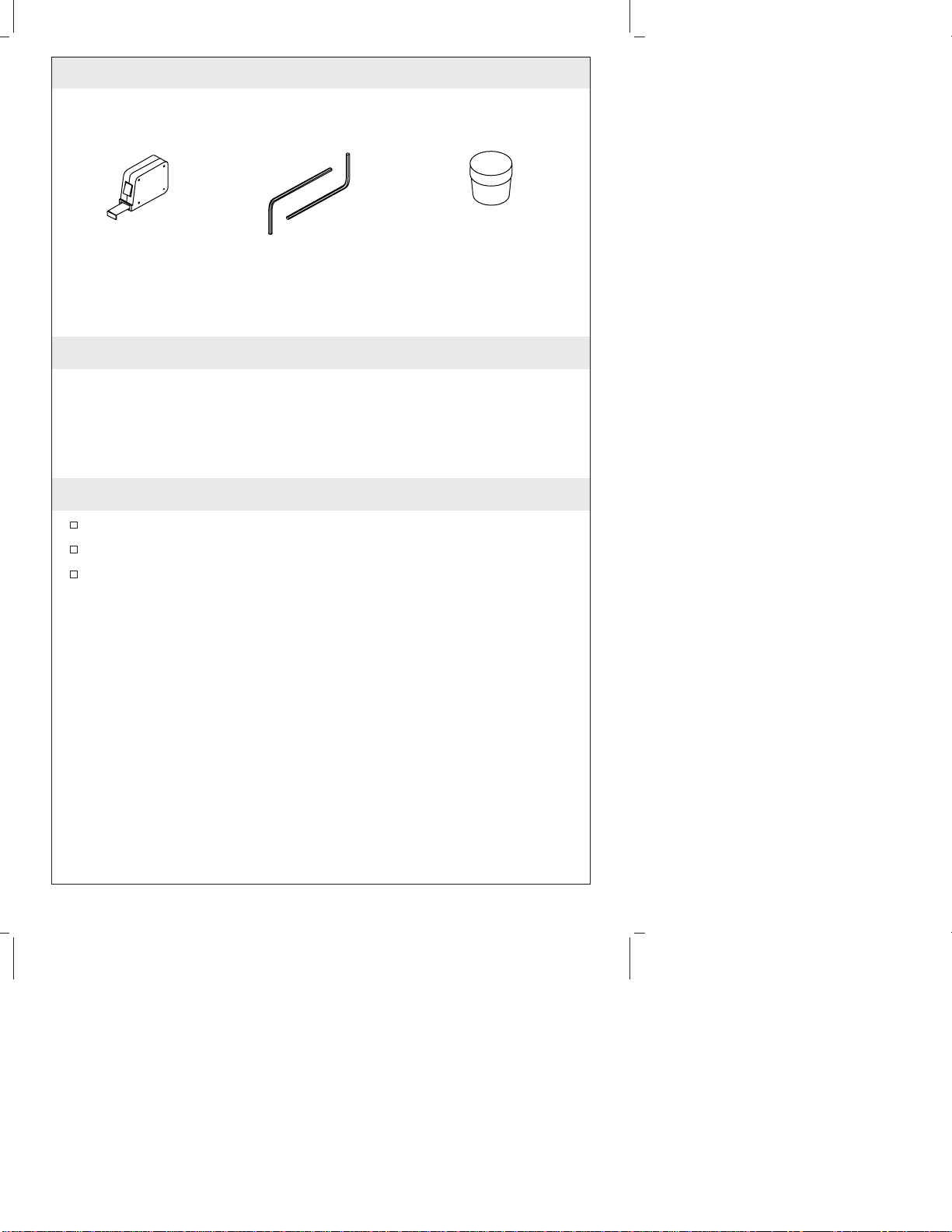

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Mastic de
plombier
Clé
hexagonale
Mètre
ruban
Kohler Co. Français-1 106868-2-AC

1. Installation du robinet
IMPORTANT ! Lire ces instructions avec attention avant de
commencer.
Ce bec de baignoire offre une variété d’installations. Il peut être
installé de manière conventionnelle ou à 40″(101,6 cm) de
hauteur pour un effet de cascade. Ainsi, il est important de suivre
avec précision les instructions de montage afin que le baigneur
puisse aisément opérer la valve tout en étant assis dans la
baignoire.
Le bec de la baignoire n’a pas d’inverseur. Pour des installations
de douche, utiliser un robinet avec un inverseur sur arcade. Pour
des valves montées sur comptoir, s’assurer qu’elles soient
accessibles sous la cascade.
Ne pas installer ce bec de baignoire sur le mur du long côté de la
cavité pour des installations à 40″(101,6 cm) en hauteur. Il peut
être installé sur le mur du long côté ou mur d’extrémité pour des
installations standard de bec en hauteur.
Ne pas utiliser avec des robinets mono-contrôle et mitigeurs, car
ces derniers n’ont pas de débits d’eau suffisamment élevés.
Installation de la tuyauterie et de la valve
Installer la valve et la tuyauterie tel qu’indiqué dans les exemples
d’installations.
Bec à débit laminaire
7"
(17,8 cm)
41" (104,1 cm)
Max.
8-5/8"
(21,9 cm) Min.
9-5/8" (24,3 cm)
Max.
Sous-
plancher Dessus du rebord 4"
(10,2 cm)
8"
(20,3 cm)
Bec à débit
laminaire
106868-2-AC Français-2 Kohler Co.

Installation du robinet (cont.)
Pour des installations de cascade au mur, tourner chaque valve
sur son côté pour permettre à l’utilisateur de les contrôler
facilement tout en étant assis sous la cascade.
Pour des installations de cascade sur comptoir, s’assurer que
chaque valve soit aisément accessible par l’utilisateur tout en
étant assis sous la cascade.
Pour des installations standards, noter la dimension 8″(20.3 cm)
de la ligne centrale de la valve à celle de la sortie du bec.
Kohler Co. Français-3 106868-2-AC

2. Installation du bec
AVERTISSEMENT : Risque de blessure corporelle. Ne pas
utiliser le bec comme barre d’appui ou siège.
Installer un tuyau en cuivre de 1/2″nominal ,Ø 5/8″(1,6 cm). Il
doit s’étendre de [1-1/4″(3,2 cm)] à [1-1/2″(3,8 cm)] du mur fini.
Si la tuyauterie sera installée en premier, installer le tube le plus
long qui peut être coupé à la bonne longueur une fois que le mur
est fini.
REMARQUE : Les surfaces intérieures et extérieures de la tuyauterie
doivent être sans ébarbures. Protéger la tuyauterie de rayures
profondes, bosselures, pliures, plâtre, etc. Le rebord de la tuyauterie
ne doit pas rouler de l’avant à partir d’un coupe-tubes.
Insérer le joint torique dans l’orifice d’entrée.
Insérer la rétention dans l’orifice avec ses languettes dans celles
du bec.
Appliquer du mastic à la silicone ou latex autour de l’entrée du
bec. Ne pas utiliser de mastic à base d’huile.
Desserrer la vis de serrage pour permettre l’entrée du tube
d’alimentation.
Pivoter délicatement le bec sur le tuyau en cuivre préalablement
installé de manière à ce que les vis de retenue soient orientées
vers le haut. Serrer la vis de retenue jusqu’au contact avec le tube
en cuivre puis desserrer d’1/2 tour.
Joint torique
Anneau de
silicone ou latex Vis de retenue
(3/16" Clé non fournie)
Mur fini
1/2" Nominal (Ø 5/8") Tube
1-1/4" (3,2 cm) Min.–1-1/2"
(3,8 cm) Max.
Bague de
retenue
106868-2-AC Français-4 Kohler Co.

Installation du bec (cont.)
Pivoter le bec contre le mur et serrer la vis de retenue, sans
utiliser d’autres outils additionnels. Ne pas repositionner le bec
après le serrage de la vis de retenue.
Retirer l’excès de mastic d’autour du bec.
Kohler Co. Français-5 106868-2-AC

Guía de instalación
Surtidor en cascada para bañera de ajuste
deslizante
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin aviso, tal como se especifica en la lista de
precios.
Masilla de
plomería
Llave
hexagonal
Cinta
métrica
Kohler Co. Español-1 106868-2-AC

1. Instalación de la grifería
¡IMPORTANTE! Lea estas instrucciones detenidamente antes de
empezar.
Este surtidor de bañera ofrece una variedad de instalaciones. Se
puede instalar como un surtidor de bañera convencionaloa40″
(101,6 cm) de alto para crear un efecto de cascada. Por lo tanto, es
importante seguir atentamente las instrucciones del diagrama de
instalación para que el usuario pueda controlar la válvula
mientras esté sentado en la bañera.
El surtidor de bañera no tiene desviador. Para las instalaciones en
duchas, utilice una grifería con un desviador en el cuerpo. Para
las válvulas montadas sobre cubierta, asegúrese de que un
usuario sentado bajo la cascada pueda acceder a las válvulas.
No instale este surtidor de bañera en la pared larga del espacio
empotrado en la pared cuando la instalación tenga 40″(101,6 cm)
de altura. Se puede instalar en la pared larga o pared corta
cuando el surtidor se instale a la altura normal.
No lo utilice con griferías monomandos y mezcladoras de bañera
puesto que no tienen un flujo lo bastante alto.
Instalación de las tuberías y la válvula
Instale la válvula y las tuberías como se muestra en las
instalaciones ilustradas.
Surtidor de cascada
7"
(17,8 cm)
41"
(104,1 cm)
Máx.
8-5/8"
(21,9 cm) Mín.
9-5/8"
(24,3 cm) Máx.
Subpiso Parte superior del reborde 4"
(10,2 cm)
8"
(20,3 cm)
Surtidor de
cascada
Kohler Co. Español-2 106868-2-AC

Instalación de la grifería (cont.)
En las instalaciones de cascada mural, gire cada válvula a un
lado para que el usuario pueda controlarlas con facilidad
mientras esté sentado bajo la cascada.
En las instalaciones de cascada sobre cubierta, asegúrese de que
el usuario pueda acceder a la válvula con facilidad mientras esté
sentado bajo la cascada.
En las instalaciones normales, tenga en cuenta la medida de 8″
(20,3 cm) desde la línea central de la válvula a la línea central de
la salida del surtidor.
106868-2-AC Español-3 Kohler Co.

2. Instalación del surtidor
ADVERTENCIA: Riesgo de lesiones personales. No utilice el
surtidor como agarradera o asiento.
Instale un tubo sólido de cobre de 1/2″de diámetro nominal
(5/8″D.E.). Debe sobresalir entre 1-1/4″(3,2 cm) y 1-1/2″(3,8
cm) de la pared acabada. Si se va a instalar primero el tubo,
instale un tubo más largo que se pueda cortar a la longitud
apropiada una vez que la pared se haya terminado.
NOTA: Las superficies interiores y exteriores del tubo no deben
tener rebabas. Proteja el tubo contra el rayado, las abolladuras, los
dobleces, los pliegues, el yeso, etc. El borde del tubo no debe estar
enrollado hacia dentro como consecuencia de un cortatubos
desafilado.
Inserte el empaque de anillo (O-ring) en el orificio de entrada.
Inserte el retén en el orificio de entrada con la conexión de la
lengüeta del retén en la lengüeta del surtidor.
Aplique una tira de sellador de silicona o de látex alrededor de la
entrada del surtidor. No utilice sellador o masilla a base de
aceites.
Desatornille el tornillo de fijación para permitir que entre el tubo
de suministro.
Retén
Tira de sellador de
silicona o de látex
(Llave de 3/16", no incluida)
Pared acabada
Tubo de 1/2" diámetro nominal
(5/8 D.E.) 1-1/4" (3,2 cm)
Mín.–1-1/2" (3,8 cm) Máx.
Empaque de
anillo (O-Ring) Tornillo de
fijación
Kohler Co. Español-4 106868-2-AC

Instalación del surtidor (cont.)
Gire con cuidado el surtidor en el tubo de cobre previamente
instalado de manera que el tornillo de fijación esté orientado
hacia arriba. Apriete el tornillo de fijación hasta que haga contacto
con el tubo de cobre, luego destorníllelo media vuelta.
Coloque el surtidor verticalmente contra la pared y apriete bien el
tornillo de fijación, sin utilizar otras herramientas. No vuelva a
colocar el surtidor una vez apretado el tornillo de fijación.
Elimine el exceso de masilla del área alrededor del surtidor.
106868-2-AC Español-5 Kohler Co.

106868-2-AC

106868-2-AC

106868-2-AC

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
106868-2-AC
