Kohler K-8855 User manual

Installation Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-8855
1044533-2-B

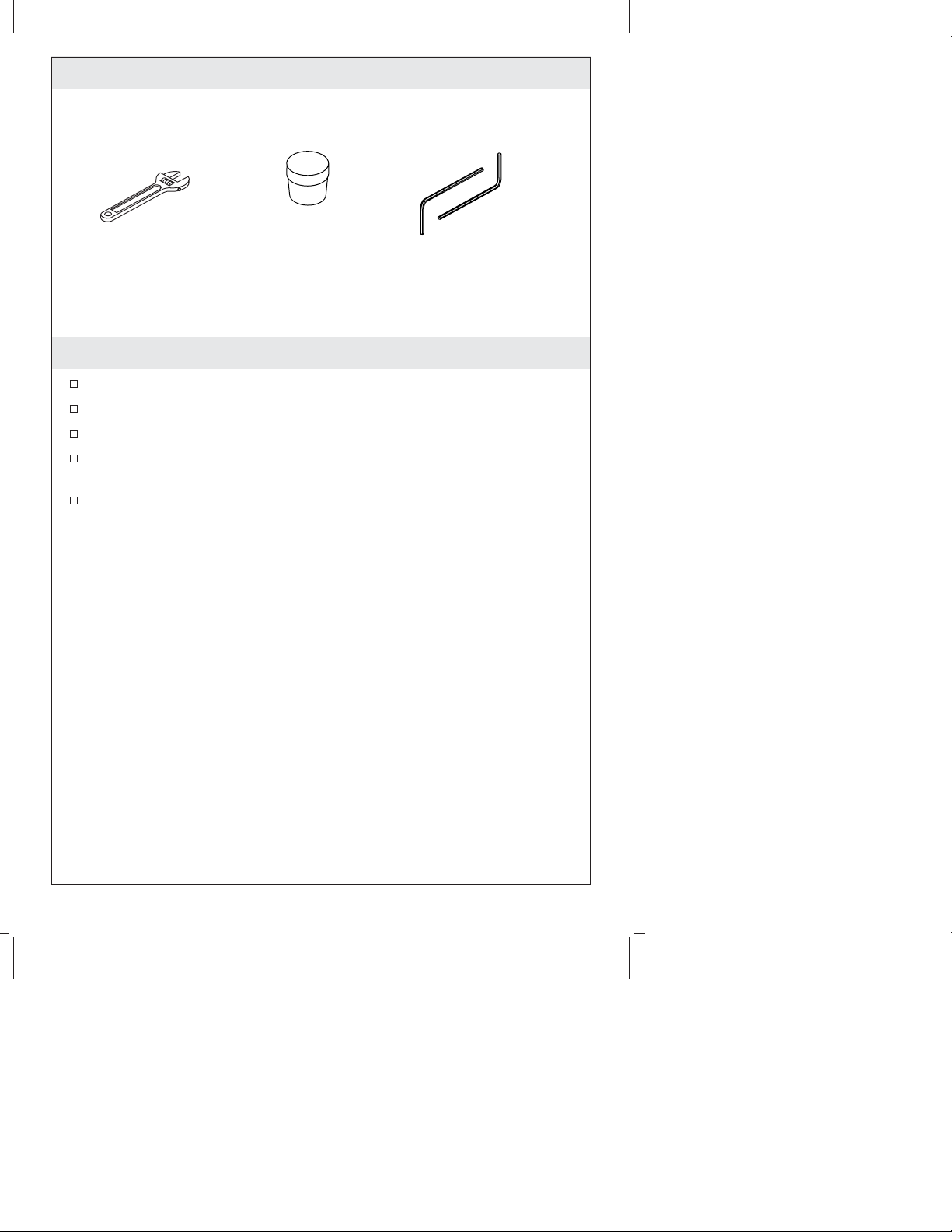

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the supply tubing for damage. Replace as necessary.
If possible, install this faucet to the lavatory before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Plumbers
Putty
2.5 mm Hex
Wrench
Adjustable
Wrench
1044533-2-B 2 Kohler Co.

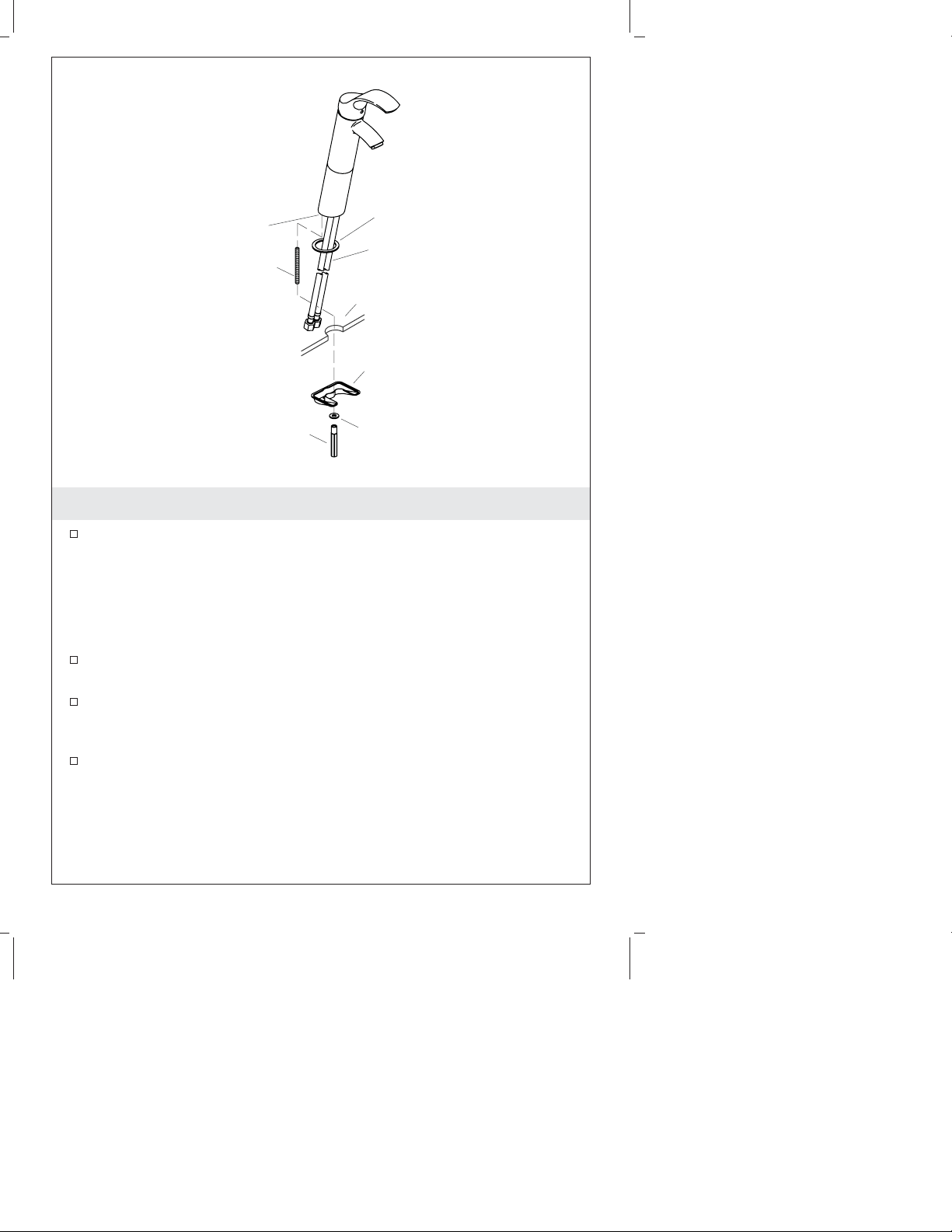

1. Install the Faucet
Thread the mounting studs into the holes in the bottom of the
faucet body.
NOTE: The base of the faucet may be attached to the lavatory using
either the supplied rubber washer or plumbers putty to form a
watertight seal. Do not attach the faucet to the lavatory using both
the rubber washer and plumbers putty.
For rubber washer attachment: Slide the washer over the supply
inlets and up to the faucet base.
For plumbers putty attachment: Apply the plumbers putty or
other sealant to the underside of the flange of the faucet base
according to the putty manufacturer’s instructions.
Feed the faucet supply inlets through the faucet hole of the
lavatory, then position the faucet. Slide the bracket and washer
over the stud and tighten the nut to secure.
Nut
Bracket
Lavatory
Mounting Stud Supply Inlet
Rubber Washer
Washer
Apply plumbers putty.
Kohler Co. 3 1044533-2-B

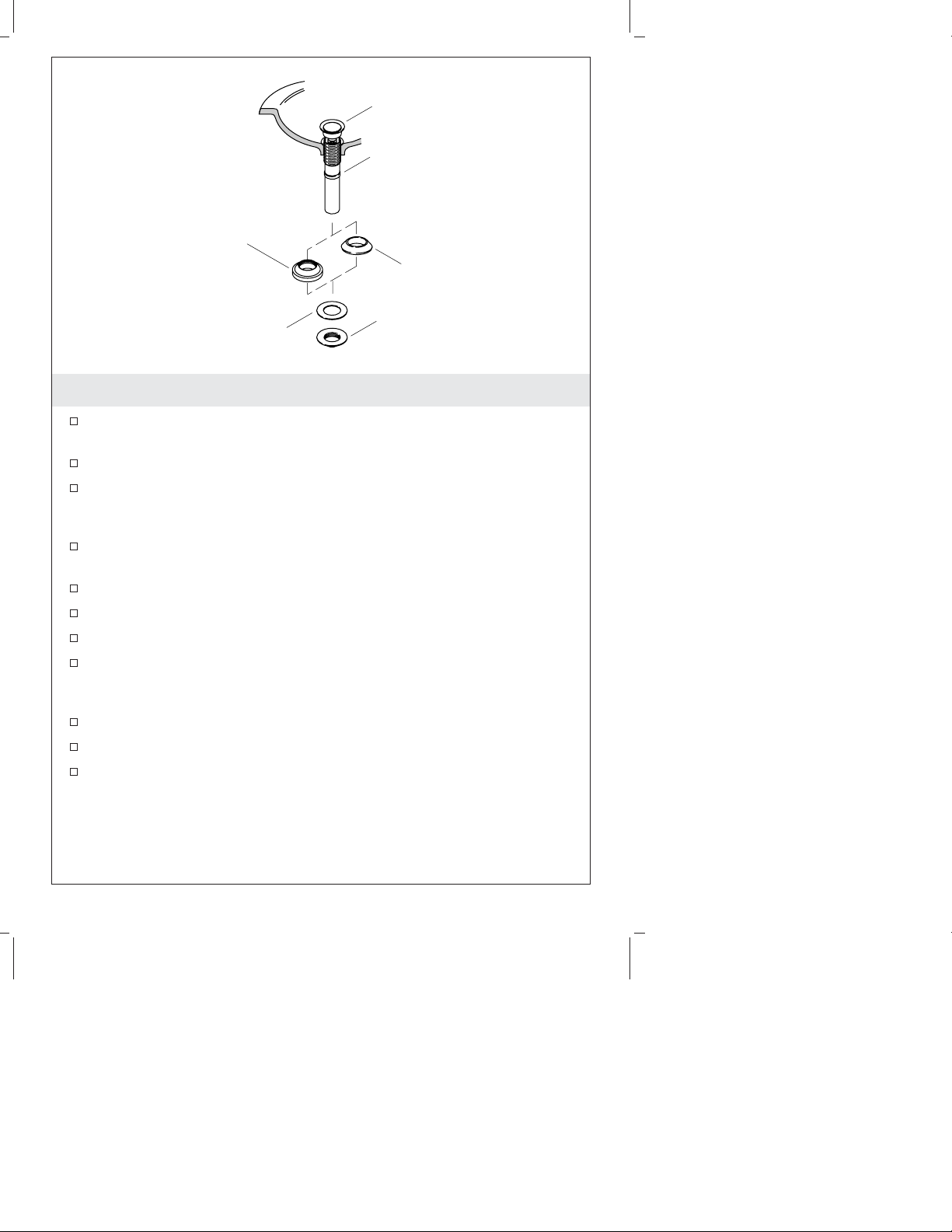

2. Install the Drain
If present, remove the protective plastic cap from the drain and
discard.
Remove the nut, washer, and gasket from the drain body.
Apply a bead of plumbers putty or other sealant around the
underside of the flange according to the sealant manufacturer’s
instructions.
For drains with metal stoppers: Close the drain and rotate the
drain body until the logo is positioned horizontally.
Insert the drain into the drain hole and press into place.
Slide the gasket (tapered side up) onto the drain body.
Slide the washer over the threads on the drain body.
Thread the nut up the drain body until snug against the
underside of the lavatory. Use care not to rotate the drain while
tightening the nut.
Using a wrench, tighten the nut.
Remove any excess putty or sealant.
Connect the P-trap to the drain body.
Washer
Flange
Drain Body
Nut
Tapered Gasket
Thick Tapered Gasket
(for thin-walled vessel style
lavatory installations)
1044533-2-B 4 Kohler Co.

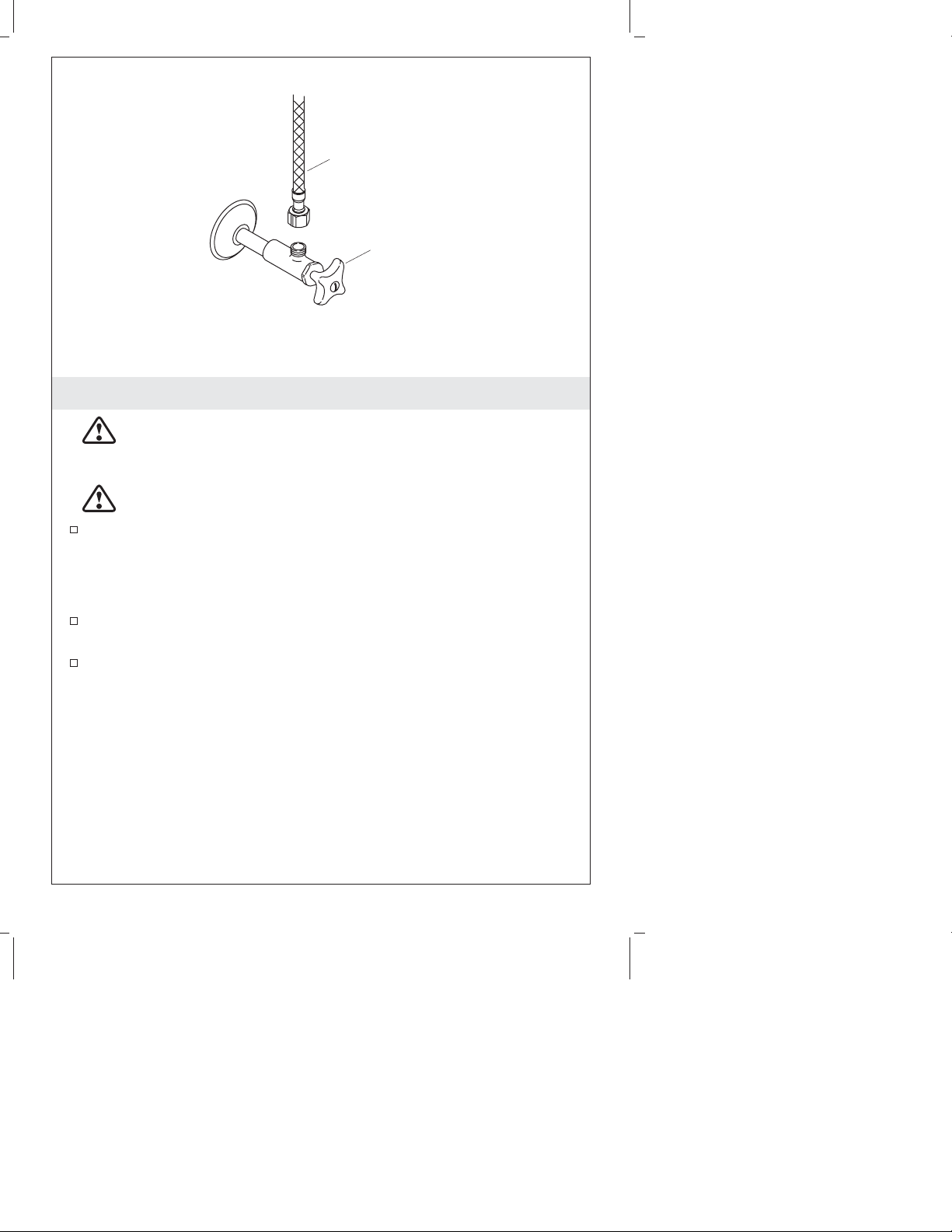

3. Connect the Supplies
CAUTION: Risk of restricted water flow and product
damage. Use extreme care when bending the supplies to
avoid kinking.
CAUTION: Risk of product damage. Do not overtighten the
connections.
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
NOTE: Connect the supply hose marked with a blue dot to the cold
supply.
Connect the supply hoses to the supply stops. Left is hot. Right is
cold.
Tighten the connections with an adjustable wrench.
Supply
Stop
Supply
Hose
Kohler Co. 5 1044533-2-B

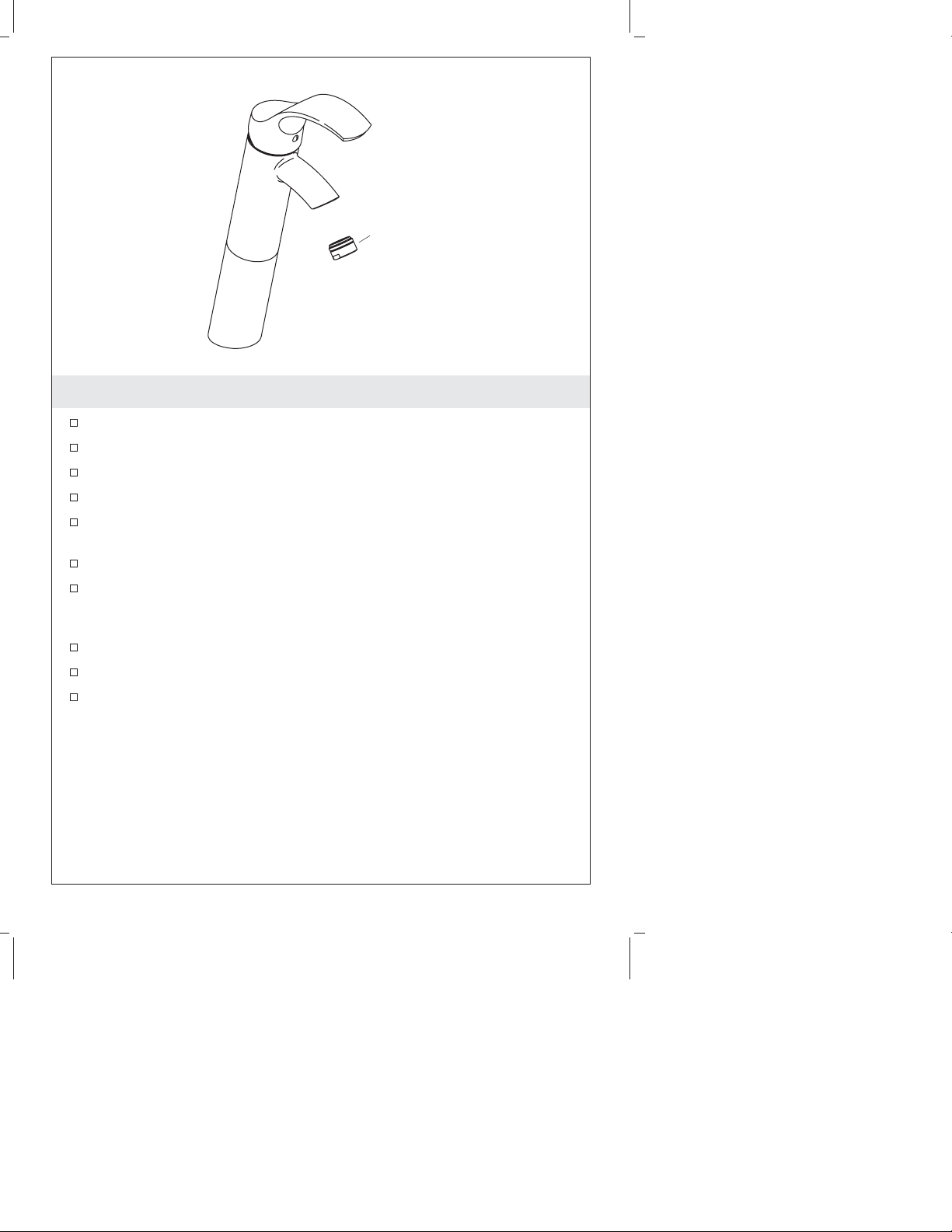

4. Installation Checkout
Connect the drain tailpiece into the P-trap.
Ensure all connections are tight.
Remove the aerator and remove any debris.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Lift the lever handle to turn on the faucet.
Rotate the handle to the full hot position, then full cold. Allow
the water to run for approximately one minute to remove any
debris.
Check all connections for leaks and repair as needed.
Push the lever handle down to turn off the faucet.
Reinstall the aerator.
Aerator
1044533-2-B 6 Kohler Co.

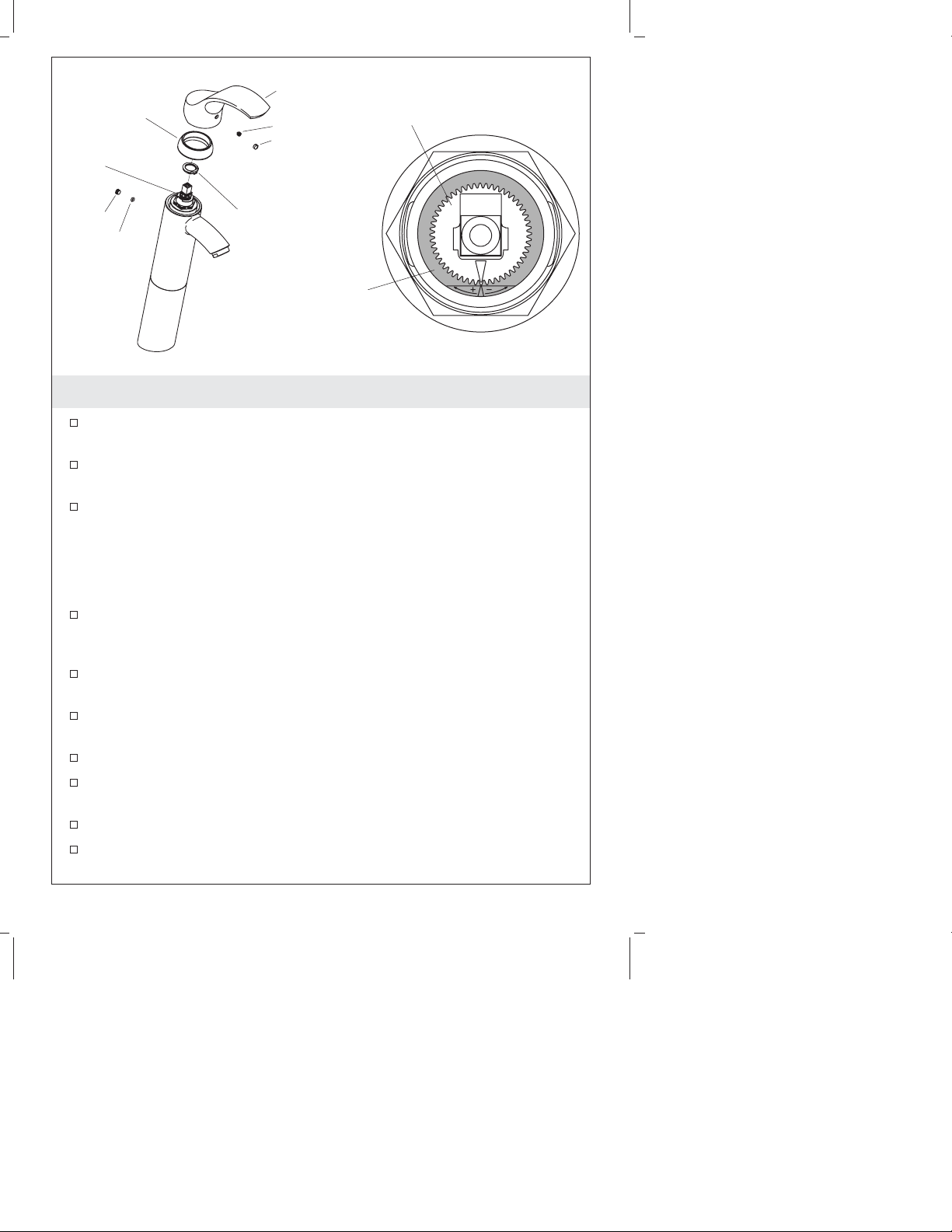

5. Adjust the Maximum Water Temperature
Carefully pry the plug button off of the lever handle with a small
flat-blade screwdriver.
Loosen the setscrew, then remove the handle and bonnet.
Note the position of the locking ring relative to the inner geared
ring.
NOTE: To avoid damage to the locking ring during removal, pry
each side of the locking ring off the inner geared ring with an equal
and even technique.
Gradually pry each side of the locking ring up off of the inner
geared ring and onto the valve stem with a flat-blade screwdriver.
Rotate the locking ring clockwise to increase temperature, or
counterclockwise to decrease temperature.
Align the geared teeth, then slide the locking ring down until
flush against the inner geared ring.
Reinstall the bonnet and handle to the faucet body.
Test the temperature setting. Repeat the above steps, if needed.
Retighten the setscrew.
Press the plug button into place.
Setscrew
Plug Button
Handle
Inner Geared
Ring
O-Ring
Bonnet
Plug
Inner Geared
Ring
Locking
Ring
Locking
Ring
Kohler Co. 7 1044533-2-B

Guide d’installation
Robinet mono-contrôle de lavabo
Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspecter si la tuyauterie d’alimentation est endommagée.
Remplacer si nécessaire.
Si possible, installer le robinet au lavabo avant d’installer ce
dernier.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Mastic de
plombier
Clé
hexagonale
2,5 mm
Clé à molette
Kohler Co. Français-1 1044533-2-B

1. Installer le robinet
Visser les tiges de support dans les orifices à la base du corps du
robinet.
REMARQUE : La base du robinet peut être attaché au lavabo en
utilisant soit la rondelle en caoutchouc ou le mastic de plombier afin
de former un joint étanche. Ne pas attacher le robinet au lavabo en
utilisant à la fois la rondelle en caoutchouc fournie et le mastic de
plombier.
Pour une attache à rondelle en caoutchouc: Glisser la rondelle
sur les entrées d’alimentation et vers la base du robinet.
Pour une attache au mastic de plombier: Appliquer du mastic de
plombier ou autre produit d’étanchéité au-dessous de la bride
selon les instructions du fabricant du mastic.
Alimenter les entrées d’alimentation du robinet dans l’orifice du
robinet du lavabo, puis positionner proprement le robinet. Glisser
le support et la rondelle sur le montant et bien visser l’écrou pour
sécuriser.
Écrou
Support
Lavabo
Tige de montage Entrée d'alimentation
Rondelle en caoutchouc
Rondelle
Appliquer du mastic
de plomberie.
Kohler Co. Français-2 1044533-2-B

2. Installer le drain
Si présent, retirer le capuchon de protection en plastique du drain
et jeter.
Retirer l’écrou, la rondelle et le joint d’étanchéité du corps du
drain.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de la bride selon les instructions du fabricant.
Pour des drains avec arrêts métalliques: Fermer le drain et
pivoter le corps de celui-ci jusqu’à ce que le logo soit horizontal.
Insérer le drain dans son orifice et presser pour mettre en place.
Glisser le joint (côté biseauté vers le haut) sur le corps du drain.
Glisser la rondelle sur les filetages du corps du drain.
Visser l’écrou sur le corps du drain jusqu’à ce qu’il soit contre la
base du lavabo. Faire attention de ne pas pivoter le drain en
serrant l’écrou.
Utiliser une clé pour serrer l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Connecter le siphon en P au corps du drain.
Bride
Joint biseauté
Rondelle Écrou
Corps du drain
Joint biseauté épais
(pour installations de
lavabo avec vasque
à parois fines)
1044533-2-B Français-3 Kohler Co.

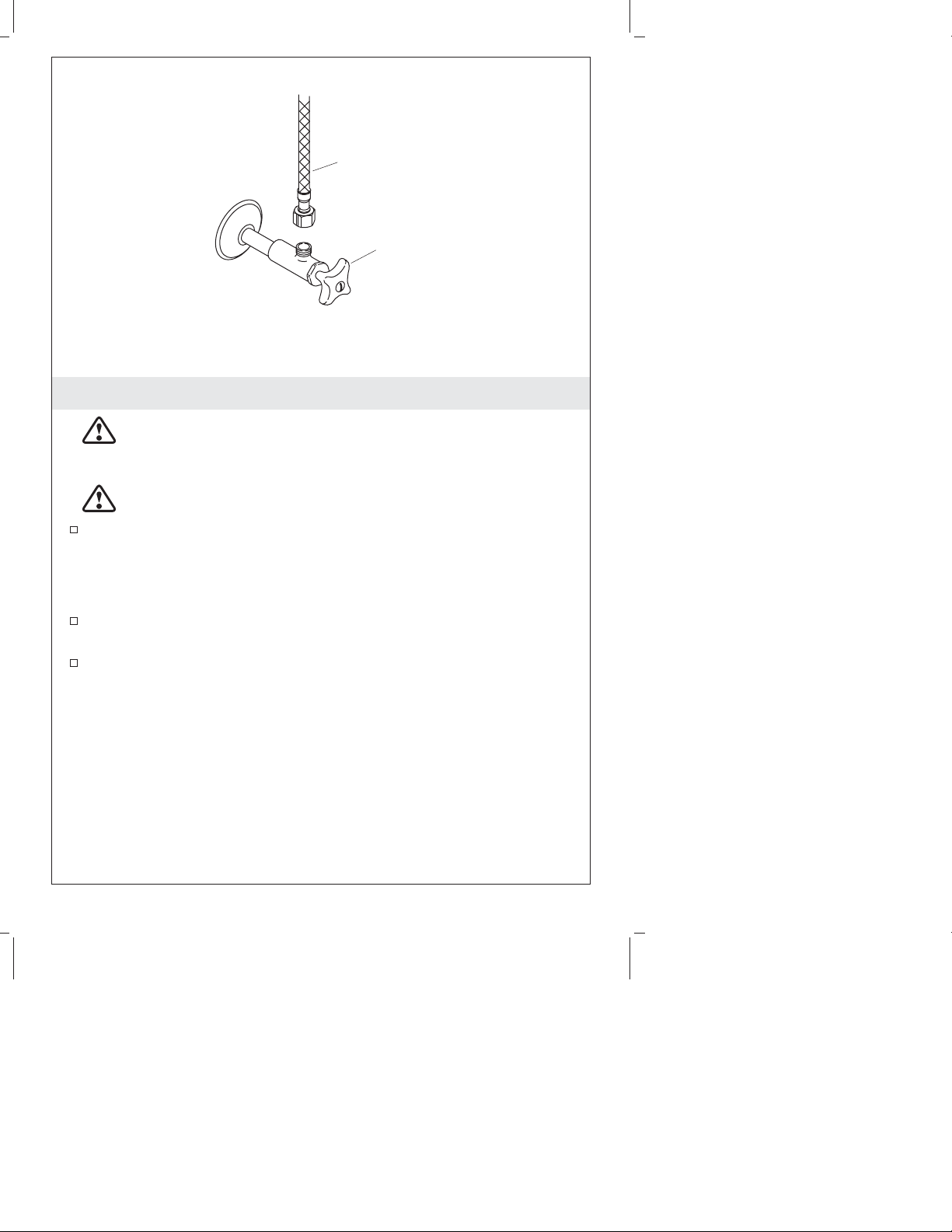

3. Connecter les alimentations
ATTENTION : Risque de limitation de débit d’eau et
d’endommagement du produit. Faire très attention en pliant
les alimentations pour éviter de les pincer.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les raccords.
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
REMARQUE : Connecter le tuyau d’alimentation marqué avec un
point bleu à l’alimentation d’eau froide.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud.
Droite est froid.
Serrer les connexions avec une clé à molette.
Arrêt
d'alimentation
Tuyau
d'alimentation
Kohler Co. Français-4 1044533-2-B

4. Vérification de l’installation
Connecter la pièce de raccordement du drain dans le siphon en P.
S’assurer que toutes les connexions sont bien serrées.
Retirer l’aérateur et éliminer tout débris.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Soulever la poignée à levier pour ouvrir le robinet.
Pivoter la poignée en position chaude complète, puis en position
complète froide. Faire couler l’eau pendant environ une minute
pour chasser tous les débris.
Vérifier s’il y a des fuites dans les connexions et réparer au
besoin.
Presser la poignée à levier vers le bas pour fermer le robinet.
Réinstaller l’aérateur.
Aérateur
1044533-2-B Français-5 Kohler Co.

5. Ajuster la température maximale de l’eau
Délicatement déloger le bouchon de la poignée de levier avec un
petit tournevis plat.
Desserrer la vis de retenue, puis retirer la poignée et le chapeau.
Noter la position de la bague d’arrêt par rapport à la bague
d’engrenage intérieure.
REMARQUE : Afin d’éviter un endommagement de la bague
d’arrêt, soulever chaque côté de la bague d’engrenage intérieure de
manière égale.
Soulever graduellement chaque côté de la bague d’arrêt hors de
la bague d’engrenage intérieure et sur la tige de la valve avec un
tournevis plat.
Pivoter la bague d’arrêt vers la droite pour augmenter la
température, ou vers la gauche pour la diminuer.
Aligner les dents, puis glisser la bague d’arrêt vers le bas jusqu’à
l’alignement contre la bague d’engrenage intérieure.
Réinstaller le chapeau et la poignée au corps du robinet.
Tester le réglage de température. Répéter les étapes ci-dessus, si
besoin.
Resserrer les vis de retenue.
Presser le bouchon en place.
Vis de retenue
Bouchon
Poignée
Bague
d'engrenage
intérieur
Joint
torique
Chapeau
Bouchon
Bague d'engrenage
intérieur
Anneau
de serrage
Anneau
de serrage
Kohler Co. Français-6 1044533-2-B

Guía de instalación
Grifería monomando de lavabo
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise las tuberías de suministro para asegurarse que no estén
dañadas. Reemplace según sea necesario.
De ser posible, instale esta grifería en el lavabo antes de instalar
el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Masilla de
plomería
Llave
hexagonal
de 2,5 mm
Llave
ajustable
Kohler Co. Español-1 1044533-2-B

1. Instale la grifería
Enrosque las varillas roscadas en los orificios de la parte inferior
del cuerpo de la grifería.
NOTA: La base de la grifería se puede fijar al lavabo utilizando la
arandela de goma provista o masilla de plomería para formar un
sello impermeable. No fije la grifería al lavabo utilizando ambos la
arandela de goma y masilla de plomería.
Para fijar con la arandela de goma: Deslice la arandela en las
entradas de suministro y hacia arriba a la base de la grifería.
Para fijar con masilla de plomería: Aplique masilla de plomería
u otro sellador según las instrucciones del fabricante, en el dorso
de la brida de la base de la grifería.
Introduzca las entradas de los suministros de la grifería a través
del orificio para grifería del lavabo, luego coloque la grifería.
Deslice el soporte y la arandela en la varilla roscada y apriete la
tuerca para asegurar.
Tuerca
Soporte
Lavabo
Varilla roscada Entrada de suministro
Arandela de goma
Arandela
Aplique masilla
de plomería.
Kohler Co. Español-2 1044533-2-B

2. Instale el desagüe
Si existe, retire y deseche el tapón plástico de protección del
desagüe.
Retire la tuerca, la arandela y el empaque del cuerpo del desagüe.
Aplique una tira de masilla de plomería u otro sellador en el lado
inferior de la brida según las instrucciones del fabricante del
sellador.
Para desagües con obturadores de metal: Cierre el desagüe y gire
el cuerpo del desagüe hasta que el logo quede colocado
horizontalmente.
Inserte el desagüe en el orificio de desagüe y presione en su
lugar.
Deslice el empaque (con el lado cónico hacia arriba) sobre el
cuerpo del desagüe.
Deslice la arandela sobre las roscas del cuerpo del desagüe.
Enrosque la tuerca en el cuerpo del desagüe hasta que esté
apretada contra el lado inferior del lavabo. Tenga cuidado de no
girar el desagüe al apretar la tuerca.
Utilizando una llave, apriete la tuerca.
Limpie el exceso de masilla de plomería o sellador.
Conecte la trampa en P al cuerpo del desagüe.
Brida
Empaque cónico
Arandela
Cuerpo del desagüe
Empaque cónico grueso
(para instalaciones en
lavabo estilo vessel de
pared delgada)
Tuerca
1044533-2-B Español-3 Kohler Co.

3. Conecte los suministros
PRECAUCIÓN: Riesgo de flujo limitado del agua y de
daños al producto. Tenga cuidado al arquear los tubos de
suministro para evitar que se doblen.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado las conexiones.
Si el lavabo no está instalado, instálelo en este momento. Siga las
instrucciones del fabricante del lavabo.
NOTA: Conecte la manguera del suministro identificada por un
punto azul al suministro de agua fría.
Conecte las mangueras de suministro a las llaves de paso. La
izquierda es caliente. La derecha es fría.
Apriete las conexiones con una llave ajustable.
Llave de
paso
Manguera del
suministro
Kohler Co. Español-4 1044533-2-B

4. Verificación de la instalación
Conecte el tubo de desagüe a la trampa en P.
Asegúrese de que todas las conexiones estén apretadas.
Retire el aireador y elimine los residuos.
Abra el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas. Repare según sea necesario.
Levante la manija de palanca para abrir la grifería.
Gire la manija a la posición completamente abierta del agua
caliente, luego completamente abierta del agua fría. Haga circular
agua durante un minuto aproximadamente para eliminar los
residuos.
Revise todas las conexiones para asegurarse que no haya fugas y
repare según sea necesario.
Empuje la manija de palanca hacia abajo para cerrar la grifería.
Vuelva a instalar el aireador.
Aireador
1044533-2-B Español-5 Kohler Co.

5. Ajuste la temperatura máxima del agua
Con cuidado haga palanca para sacar el botón de la manija de
palanca con un destornillador plano y pequeño.
Afloje el tornillo de fijación, luego desmonte la manija y el
bonete.
Tome nota de la posición del anillo de fijación con respecto al
anillo interior de engranaje.
NOTA: Para evitar dañar el anillo de fijación durante la
desinstalación, apalanque cada lado del anillo de fijación
separándolo del anillo de engranaje de manera pareja y uniforme.
Apalanque gradualmente cada lado del anillo de fijación
separándolo del anillo de engranaje y espiga de la válvula con un
destornillador plano.
Gire el anillo de fijación a la derecha para aumentar la
temperaturaoalaizquierda para disminuirla.
Alinee los dientes de engranaje, y deslice hacia abajo el anillo de
fijación hasta que quede al ras con el anillo interior de engranaje.
Vuelva a instalar el bonete y la manija en el cuerpo de la grifería.
Pruebe el ajuste de la temperatura. Repita los pasos anteriores, si
es necesario.
Vuelva a apretar el tornillo de fijación.
Presione el tapón en su lugar.
Tornillo
de fijación
Tapón
Manija
Anillo interior
de engranaje
Arosello
Bonete
Tapón
Anillo interior
de engranaje
Anillo de
fijación
Anillo de
fijación
Kohler Co. Español-6 1044533-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1044533-2-B
