Kohler K-9135 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Shower Drain
Drain de douche
Desagüe de ducha
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-9135 K-9136
1090854-2-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1090854-2-B 2 Kohler Co.

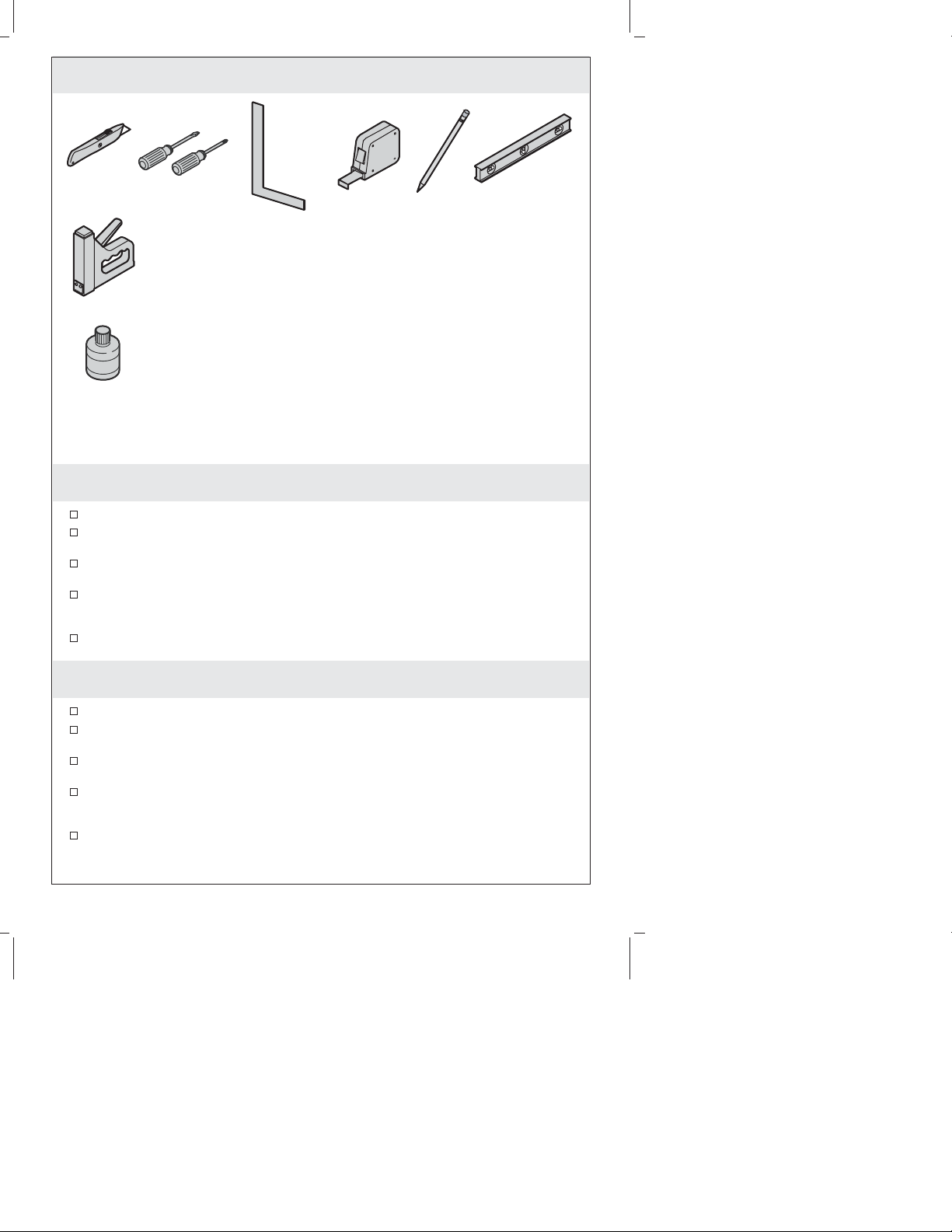

Tools/Outils/Herramientas
Important Information
Observe all local plumbing and building codes.
It is strongly recommended that a professional mason and plumber install this
product.
We recommend that the enclosed installation procedures be followed. Other
installation methods may be acceptable for your situation.
Before you proceed with this installation: Frame in the shower alcove, install the
curb, and install 2x10 lumber in the stud bays around the perimeter of the shower
base.
Kohler Co. reserves the right to make revisions in the design of drains without
notice, as specified in the Price Book.
Renseignements importants
Respecter tous les codes de plomberie et de bâtiment locaux.
Il est fortement recommandé qu’un maçon et plombier professionels installent ce
produit.
Nous recommandons que les procédures d’installation incluses soient suivies.
D’autres méthodes d’installation peuvent être acceptables.
Avant de procéder à l’installation: Cadrer l’alcove de douche, installer la courbe et
une lambourde de 2x10 dans les rails de montants autour du périmètre de la base
de douche.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des drains
et ceci sans préavis, comme spécifié dans le catalogue des prix.
Plus/Plus/Más:
• 2x10 Lumber/Planche de 2 x 10/Postes de madera de 2x10
• Binding Adhesive/Adhésif de scellage/Adhesivo de unión
• Building Paper/Papier de construction/Papel de construcción
• Cement Board/Plaque de ciment/Panel de cemento
• Galvanized Lath/Latte galvanisée/Malla galvanizada
• Inset/Enclave/Inserto
• Mortar/Mortier/Mortero
• Rags/Chiffons/Trapos
• Support Framing Materials (Optional)
Matériels de cadrage de support (Optionnel)
Material para la estructura de soporte (Opcional)
• Sealant/Mastic/Sellador
• Tile and Tile Tools
Carrelage et outils à carrelage
Azulejo y herramientas de instalación del azulejo
• Waterproof Membrane/Membrane étanche/Membrana impermeable
PVC Cement
Ciment PVC
Cemento para PVC
Kohler Co. 3 1090854-2-B

Información importante
Cumpla con todos los códigos locales de plomería y construcción.
Se recomienda enfáticamente que un albañil y plomero profesionistas instalen este
producto.
Recomendamos que se sigan los procedimientos de instalación provistos. Es
posible que, para su situación, sean aceptables otros métodos de instalación.
Antes de continuar con esta instalación: Construya el encajonado entre tres
paredes para la ducha, instale el bordillo e instale listones de madera de 2x10 en
las bahías que forman los postes de madera alrededor del perímetro de la base de
la ducha.
Kohler Co. se reserva el derecho de modificar el diseño de los desagües sin previo
aviso, tal como se especifica en la lista de precios.

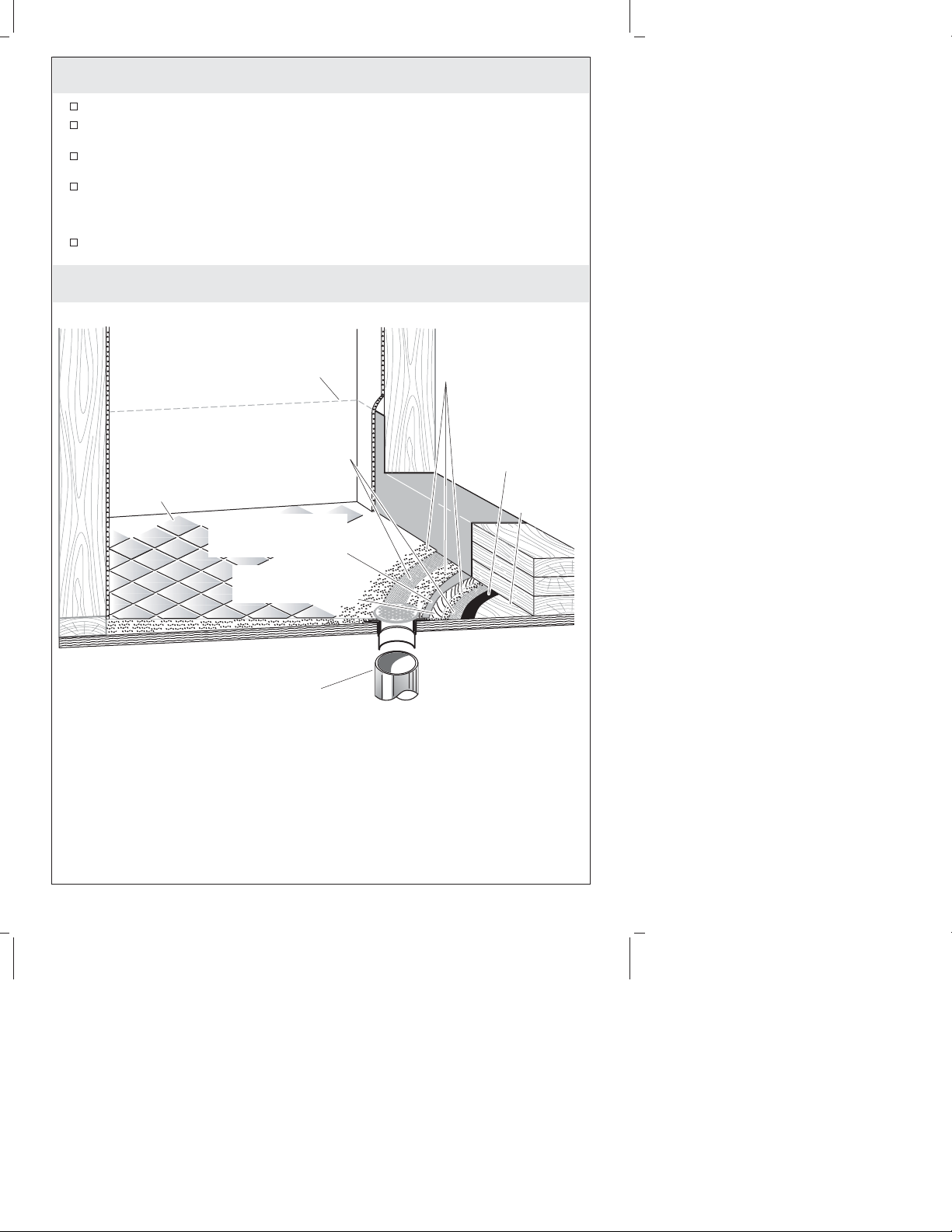

Overview/Aperçu général/Descripción general
Subfloor
Plancher
Subpiso
Galvanized Lath
Grille galvanisée
Malla galvanizada
Building Paper
Papier de construction
Papel de construcción
Mortar Thinset
Mortier fin
Mortero para azulejo
Tile
Carrelage
Azulejo
Waterproof Membrane
Membrane étanche
Membrana impermeable
Laminating Adhesive
Adhésif de lamination
Adhesivo de laminado
Top of CPE Membrane
Dessus de la membrane CPE
Parte superior de la membrana CPE
Drain Outlet
Sortie de drain
Salida del desagüe
1090854-2-B 4 Kohler Co.

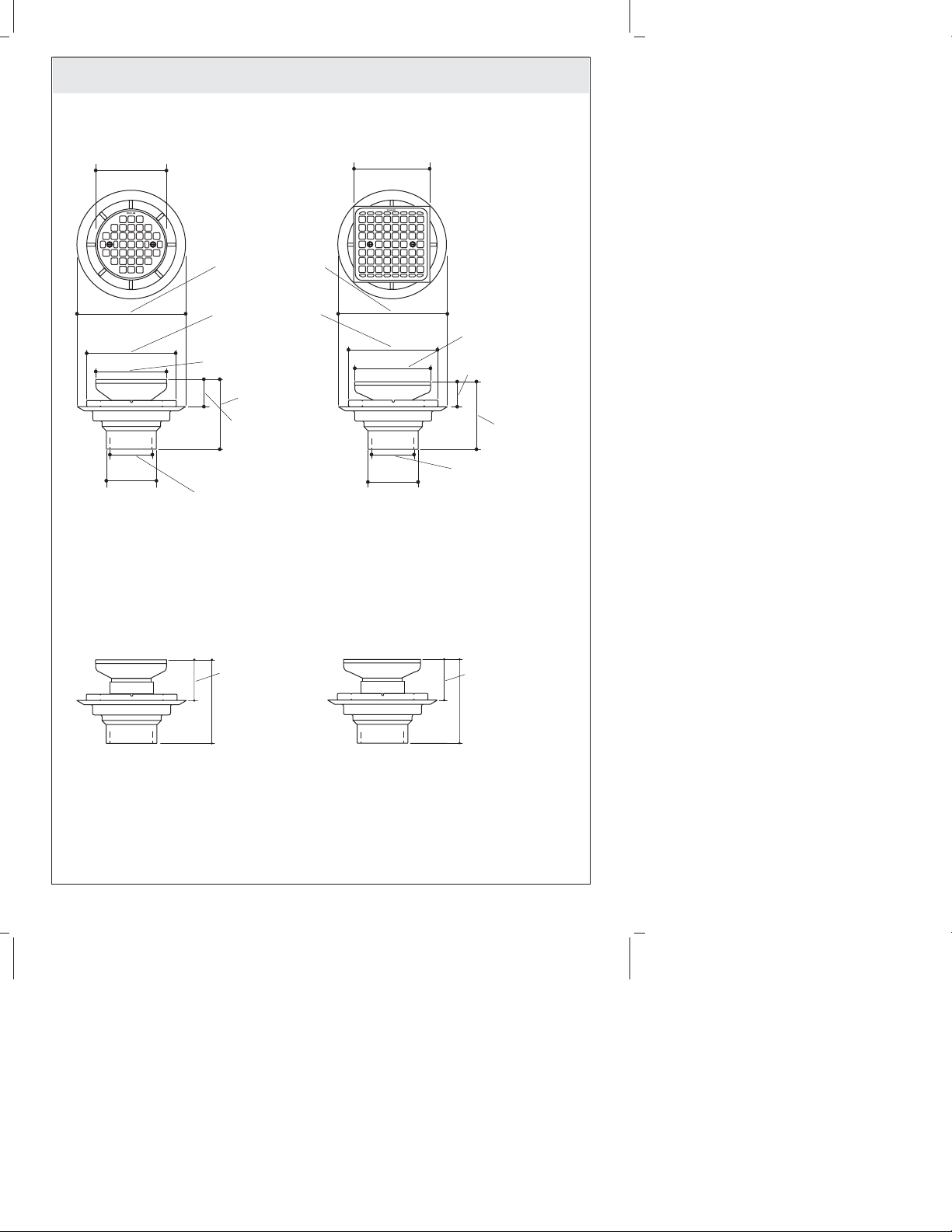

Roughing-In/Plan de raccordement/Diagrama de instalación
K-9136
5-3/8" (13.7 cm) D.
Ø 5-3/8" (13.7 cm)
5-3/8" (13,7 cm) D.
4-1/4" (10.8 cm) D.
Ø 4-1/4" (10.8 cm)
4-1/4" (10,8 cm) D.
4-1/4" (10.8 cm) D.
Ø 4-1/4" (10.8 cm)
4-1/4" (10,8 cm) D.
4-9/16" (11.6 cm)
4-9/16" (11.6 cm)
6-1/2" (16.5 cm) D.
Ø 6-1/2" (16.5 cm)
6-1/2" (16,5 cm) D.
2-3/8" (6 cm) D.
Ø 2-3/8" (6 cm)
2-3/8" (6 cm) D.
3" (7.6 cm) D.
Ø 3" (7.6 cm)
3" (7,6 cm) D.
2-3/8" (6 cm) D.
Ø 2-3/8" (6 cm)
2-3/8" (6 cm) D.
3" (7.6 cm) D.
Ø 3" (7.6 cm)
3" (7,6 cm) D.
4-3/16"
(10.6 cm)
4-1/8"
(10.5 cm)
K-9135
Collar with Threads Facing Up
Collier avec filetages vers le haut
Collarín con roscas hacia arriba
Collar with Threads Facing Up
Collier avec filetages vers le haut
Collarín con roscas hacia arriba
Collar with Threads Facing Down
Collier avec filetages vers le bas
Collarín con roscas hacia abajo
Collar with Threads Facing Down
Collier avec filetages vers le bas
Collarín con roscas hacia abajo
4-3/16"
(10.6 cm)
2-1/4" (5.7 cm) Min
3-3/8" (8.6 cm) Max
1-1/2" (3.8 cm) Min
2-9/16" (6.5 cm) Max
2-1/8" (5.4 cm) Min
3-1/4" (8.3 cm) Max
1-3/8" (3.5 cm) Min
2-7/16" (6.2 cm) Max
4-1/8"
(10.5 cm)
Kohler Co. 5 1090854-2-B

Installation

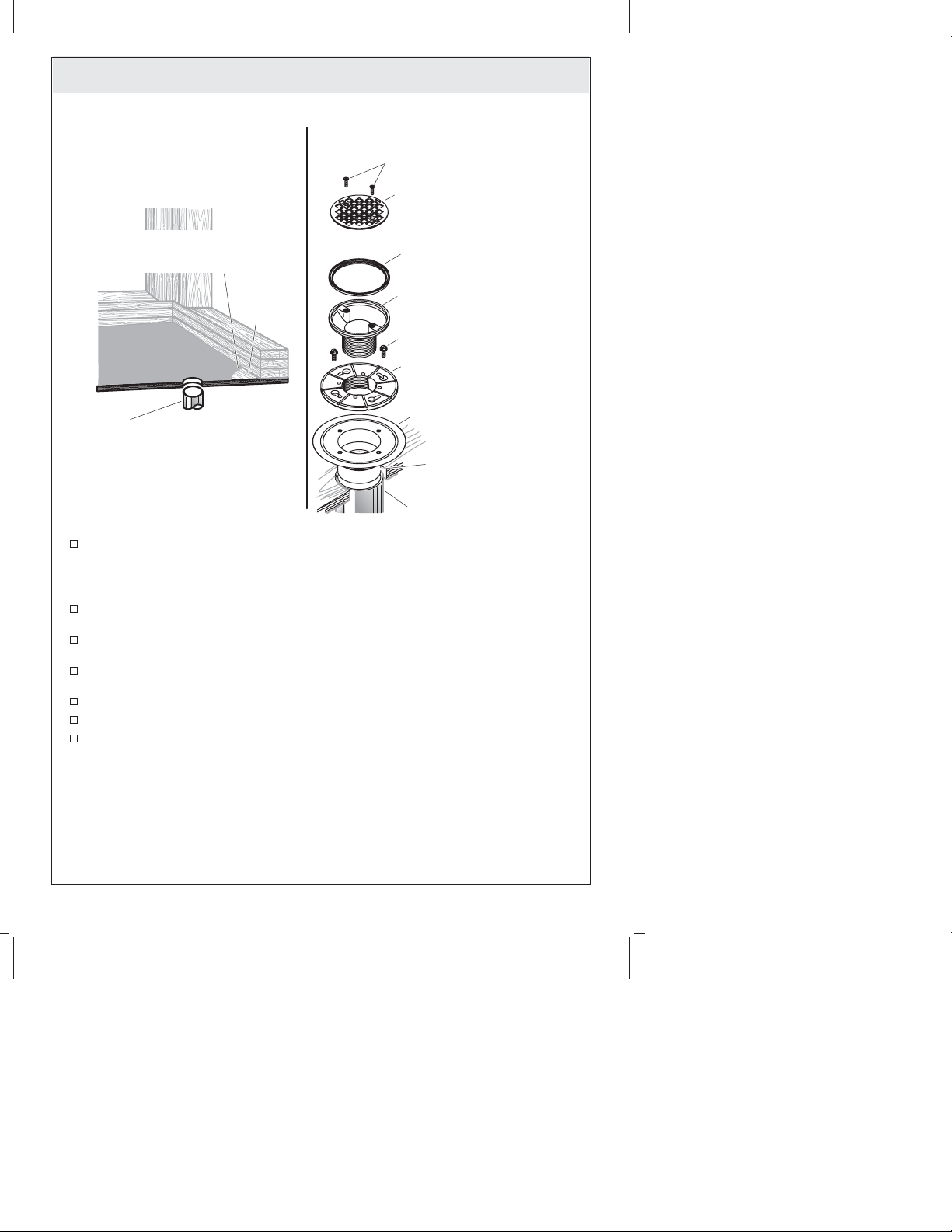

Step 1 — Building Paper Layer
Staple building paper to the subfloor of the shower base. Do not cover the drain
outlet with building paper.

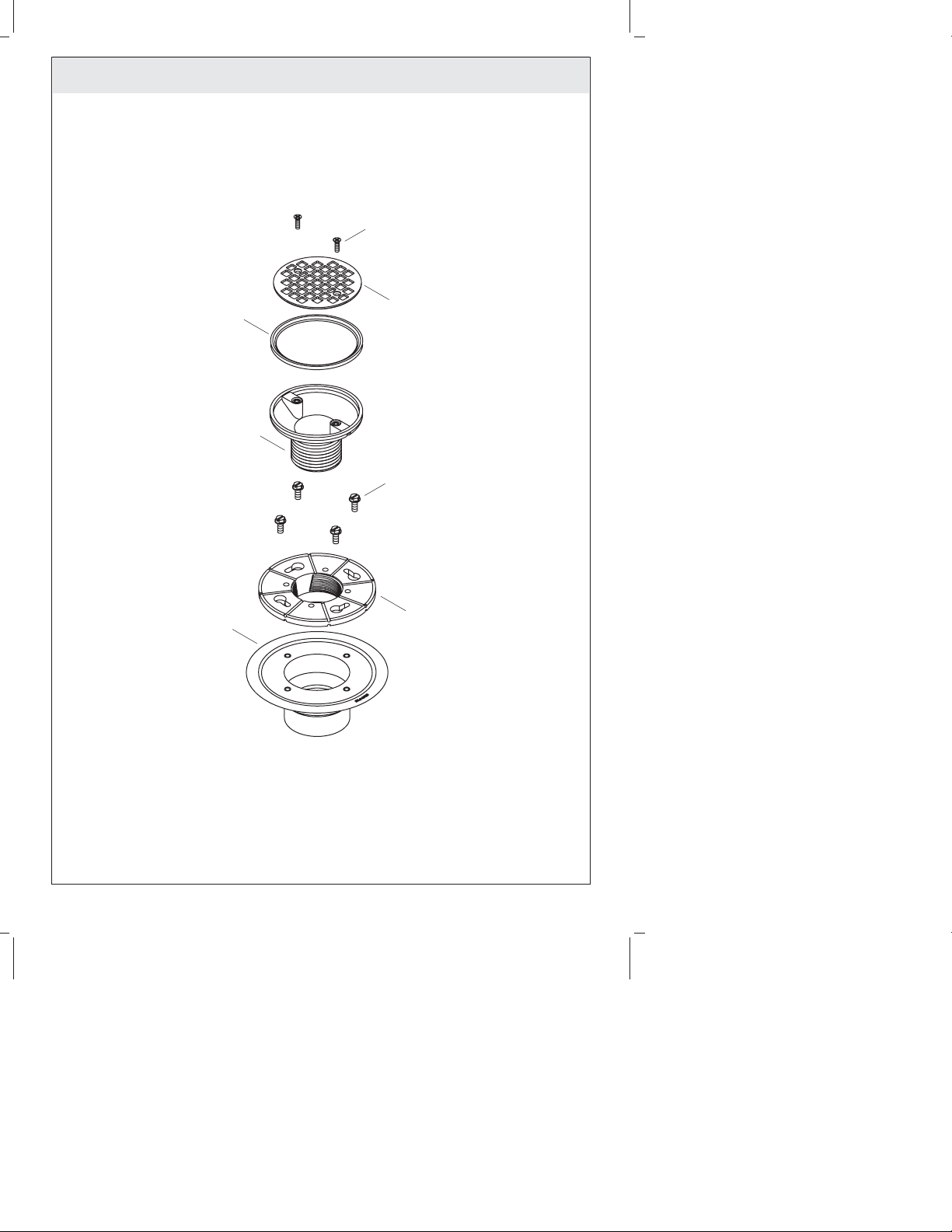

Step 2 — Prepare Tile-In Drain
Remove the screws from the strainer plate. Set the screws, plate, ring, and body
aside.
Remove the screws from the collar to separate the collar from the flange adapter.
Set the screws and collar aside.
Apply PVC cement to the outside of the flange adapter where the flange adapter
and drain outlet will meet.
Insert the flange adapter into the drain outlet.
Partially thread the four screws into the flange adapter.
Place a rag in the drain outlet to prevent mortar from falling into the drain outlet.
Building Paper
Papier de construction
Papel de construcción
Drain Outlet
Sortie de drain
Salida del desagüe
Drain Outlet
Sortie de drain
Salida del desagüe
Step 1/Étape 1/Paso 1 Step 2/Étape 2/Paso 2
Apply PVC cement.
Appliquer du ciment PVC.
Aplique cemento para PVC.
Flange Adapter
Adaptateur de bride
Adaptador de la brida
Collar/Collier/Collarín
Screws/Vis/Tornillos
Screws/Vis/Tornillos
Plate/Plaque/Placa
Body/Corps/Cuerpo
Ring/L'anneau/Anillo
Subfloor
Plancher
Subpiso
1090854-2-B 6 Kohler Co.

Installation
Étape 1 — Couche de papier de construction
Agrafer le papier de construction au plancher à la base de douche. Ne pas couvrir
la sortie de drain avec du papier de construction.
Étape 2 — Préparer le drain à carreler
Retirer les vis de la plaque de crépine. Mettre les vis, la plaque, l’anneau et le
corps de côté.
Retirer les vis du collier pour séparer celui-ci de l’adaptateur de bride. Mettre les
vis et le collier de côté.
Appliquer du ciment PVC à l’extérieur de l’adaptateur de bride au point de
jonction de ce dernier avec la sortie de drain.
Insérer l’adaptateur de bride dans la sortie du drain.
Visser partiellement les quatre vis dans l’adaptateur de bride.
Placer un chiffon dans la sortie de drain afin d’éviter que du mortier ne tombe
dans la sortie du drain.
Instalación
Paso 1 — Capa de papel de construcción
Engrape papel de construcción al subpiso de la base de la ducha. No cubra la
salida del desagüe con papel de construcción.
Paso 2 — Prepare el desagüe de instalación con azulejo
Retire los tornillos de la placa de la coladera. Coloque los tornillos, la placa, el
anillo y el cuerpo a un lado.
Retire los tornillos del collarín para separar el collarín del adaptador de la brida.
Coloque los tornillos y el collarín a un lado.
Aplique cemento para PVC al exterior del adaptador de la brida donde hacen
contacto el adaptador de la brida y la salida del desagüe.
Inserte el adaptador de la brida en la salida del desagüe.
Enrosque parcialmente las cuatro tornillos en el adaptador de la brida.
Coloque un trapo en la salida del desagüe para evitar que el mortero caiga en la
salida del desagüe.
Kohler Co. 7 1090854-2-B

Installation

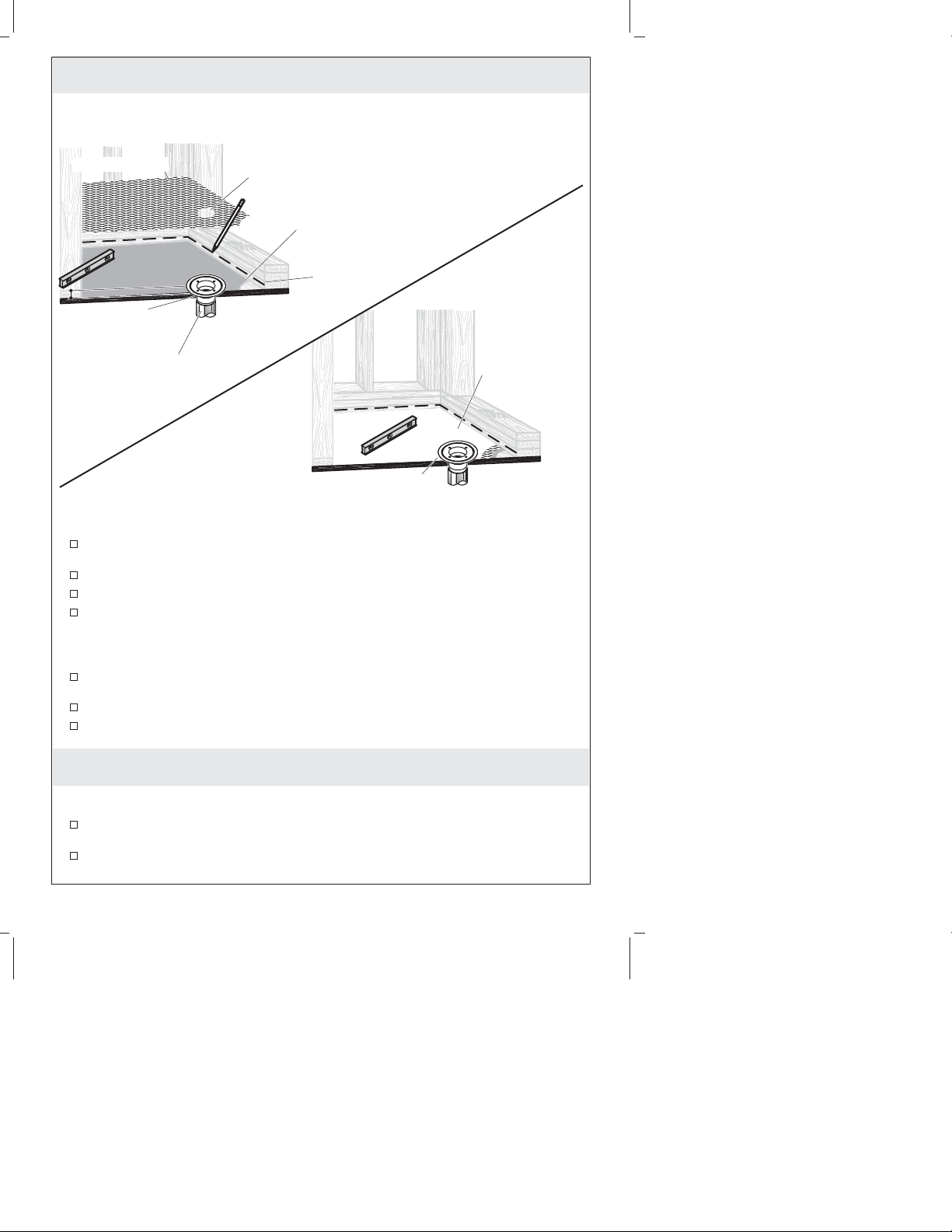

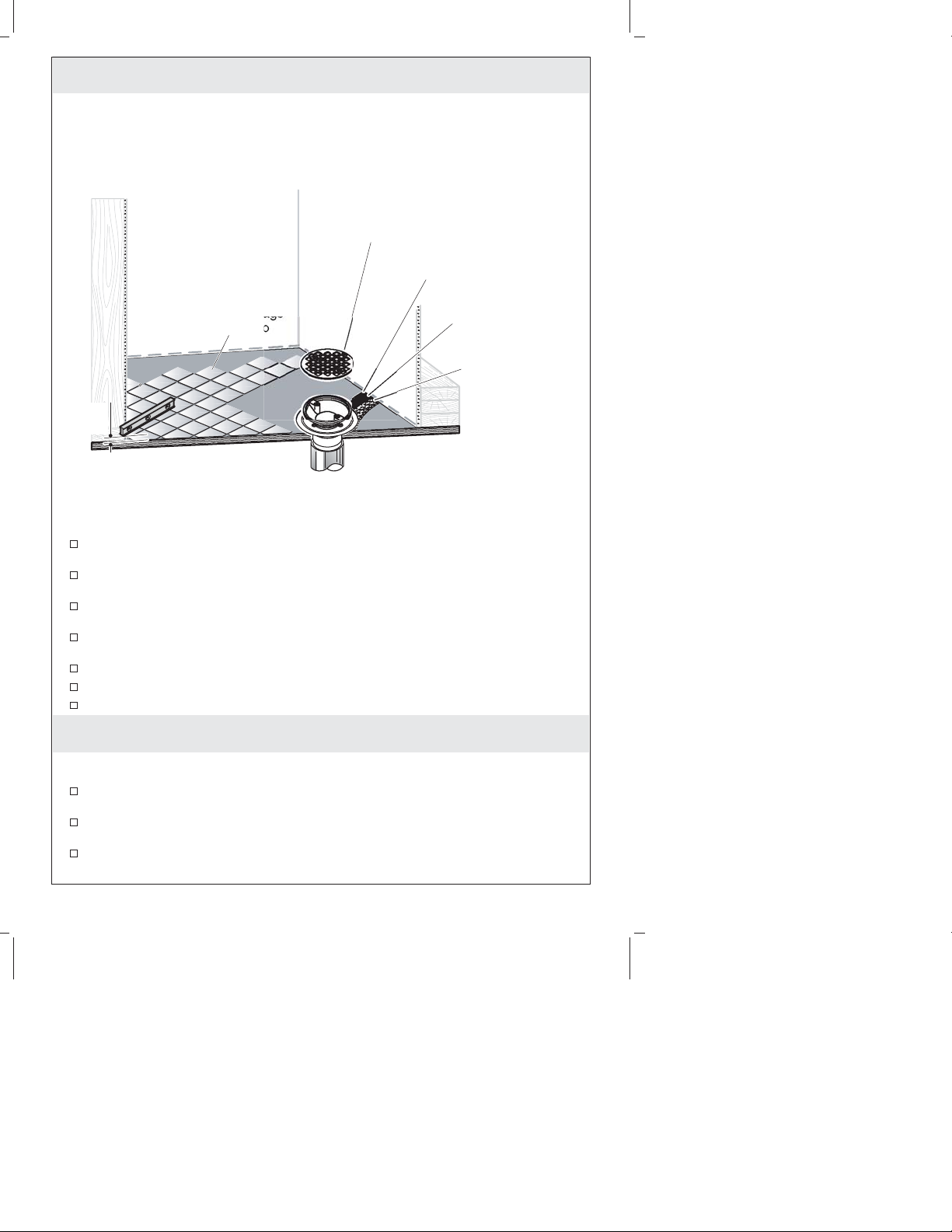

Step 3 — Galvanized Lath Layer
Mark the height of the bottom of the flange adapter on the wall furthest from the
center of the drain.
Using a level, mark this height around the perimeter of the shower base.
Staple galvanized lath over the building paper.
Cuta7″(17.8 cm) diameter hole in the lath 1/2″(1.3 cm) away from the flange
adapter.
Step 4 — Mortar Layer
Trowel mortar over the galvanized lath from the outside of the flange adapter up
to the marked height of the perimeter of the shower base.
Verify the slope of the mortar is even. Fill in any low spots with mortar.
Allow the mortar to cure. Refer to the mortar manufacturer’s instructions for cure
time.
Installation
Étape 3 — Couche de latte galvanisée
Marquer la hauteur de la base de l’adaptateur de bride sur le mur le plus éloigné
du centre du drain.
Avec un niveau à bulle, marquer la hauteur autour du périmètre de la base de
douche.
Building Paper
Papier de construction
Papel de construcción
7" (17.8 cm) diameter hole.
7" (17,8 cm) de diamètre.
Orificio de 7" (17,8 cm) de diámetro.
Lath/Grille/Malla
Marked height
Hauteur marquée
Altura marcada
Mortar Layer
Couche de mortier
Capa de mortero
Drain Outlet
Sortie de drain
Salida del desagüe
Flange Adapter
Adaptateur de bride
Adaptador de la brida
Flange Adapter
Adaptateur de bride
Adaptador de la brida
Step 3/Étape 3/Paso 3
Step 4/Étape 4/Paso 4
1090854-2-B 8 Kohler Co.

Installation (cont.)
Agrafer la latte galvanisée sur le papier de construction.
Découper un orifice de 7″(17,8 cm) de diamètre dans la latte à 1/2″(1,3 cm) de
l’adaptateur de bride.
Étape 4 — Couche de mortier
Appliquer à la truelle le mortier sur la latte galvanisée de l’extérieur de
l’adaptateur de la bride vers la hauteur marquée du périmètre de la base de
douche.
Vérifier que l’inclinaison du mortier soit égale. Remplir tout endroit bas avec du
mortier.
Laisser le mortier prendre. Se référer aux instructions du fabricant du mortier
pour le temps de prise.
Instalación
Paso 3 — Capa de malla galvanizada
Marque la altura de la parte inferior del adaptador de la brida en la pared más
lejana del centro del desagüe.
Con un nivel, marque esta altura alrededor del perímetro de la base de la ducha.
Engrape la malla galvanizada sobre el papel de construcción.
Corte un orificio de 7″(17,8 cm) de diámetro en la malla a 1/2″(1,3 cm) del
adaptador de la brida.
Paso 4 — Capa de mortero
Extienda el mortero sobre la malla galvanizada desde el exterior del adaptador de
la brida hasta la altura marcada del perímetro de la base de la ducha.
Verifique que la inclinación de la capa de mortero quede pareja. Llene los lugares
bajos con mortero.
Deje secar el mortero. Consulte las instrucciones del fabricante del mortero para
obtener el tiempo de secado.
Kohler Co. 9 1090854-2-B

Installation
Step 5 — Prepare Waterproof Membrane
Measure and mark the perimeter of the shower base on the waterproof membrane.
Mark an additional 8″(20.3 cm) out for each wall and 16″(40.6 cm) out at the
curb.
Using a straightedge and a utility knife, cut the waterproof membrane to size. Do
not puncture the waterproof membrane when cutting.
Measure and mark the circumference of the flange adapter on the waterproof
membrane.
Using the excess waterproof membrane, cut a circle 2″(5.1 cm) larger than the
marked circumference.
Using binding adhesive for PVC sheeting, adhere this circle over the marked
circumference of the flange adapter. This will reinforce the seal at the drain.
Installation
Étape 5 — Préparer la membrane étanche
Mesurer et marquer le périmètre de la base de douche sur la membrane étanche.
Marquer 8″(20,3 cm) additionnels pour chaque mur et 16″(40,6 cm) à la courbe.
Avec un rebord droit et un couteau, découper la membrane étanche à la taille
voulue. Ne pas percer la membrane étanche lors de la découpe.
Mesurer et marquer la circonférence de l’adaptateur de bride sur la membrane
étanche.
Cut a 8-1/2" (21.6 cm)
diameter hole.
Découper un orifice de
8-1/2" (21.6 cm) de diamètre.
Corte un orificio de
8-1/2" (21,6 cm) de diámetro.
Mark an additional 8"
(20.3 cm) out.
Marquer 8" (20,3 cm) additionnels
vers l'extérieur.
Marque a 8" (20,3 cm)
adicionales.
Mark an additional
16" (40.6 cm) out at curbside.
Marquer 16" (40,6 cm) additionnels
vers l'extérieur à la courbe.
Marque a 16" (40,6 cm) adicionales
en el lado del bordillo.
Waterproof membrane
Membrane étanche
Membrana impermeable
Flange Adapter Location
Emplacement d'adaptateur de bride
Ubicación del adaptador de la brida
Step 5/Étape 5/Paso 5
1090854-2-B 10 Kohler Co.
