Kohler K-3357 User manual

Installation Guide
One-Piece Top-Trip Toilets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3357 K-3360, K-14230
K-3612, K-14224
1021796-2-B

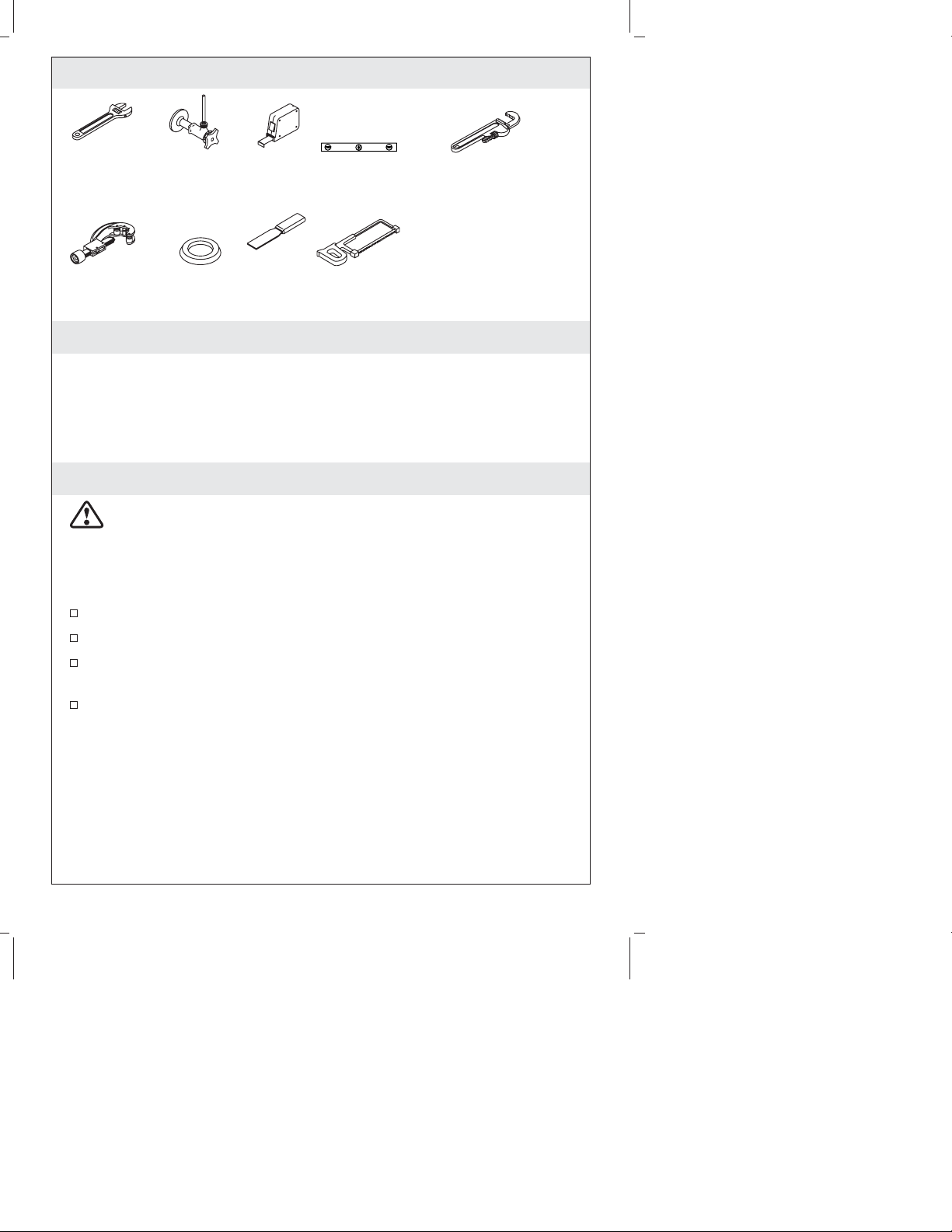

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
IMPORTANT! Record the model number (from the label on the box)
in the Homeowners Guide for reference.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
Provide an adequate amount of clearance for the toilet’s lift rod.
Clearance values are measured from the floor to the top of the
fully extended rod.
•K-3360, K-3612, K-14224 and K-14230 require 28″(71.1 cm) of
clearance.
•K-3357 require 32-5/8″(82.9 cm) of clearance.
10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure Pipe Wrench
Tubing Cutter Hacksaw
Level
Wax Seal
Putty
Knife
Plus:
• 5/16" T-Bolts w/ Nuts
and Washers
• Screwdriver
• Safety Glasses
• Sponge
1021796-2-B 2 Kohler Co.

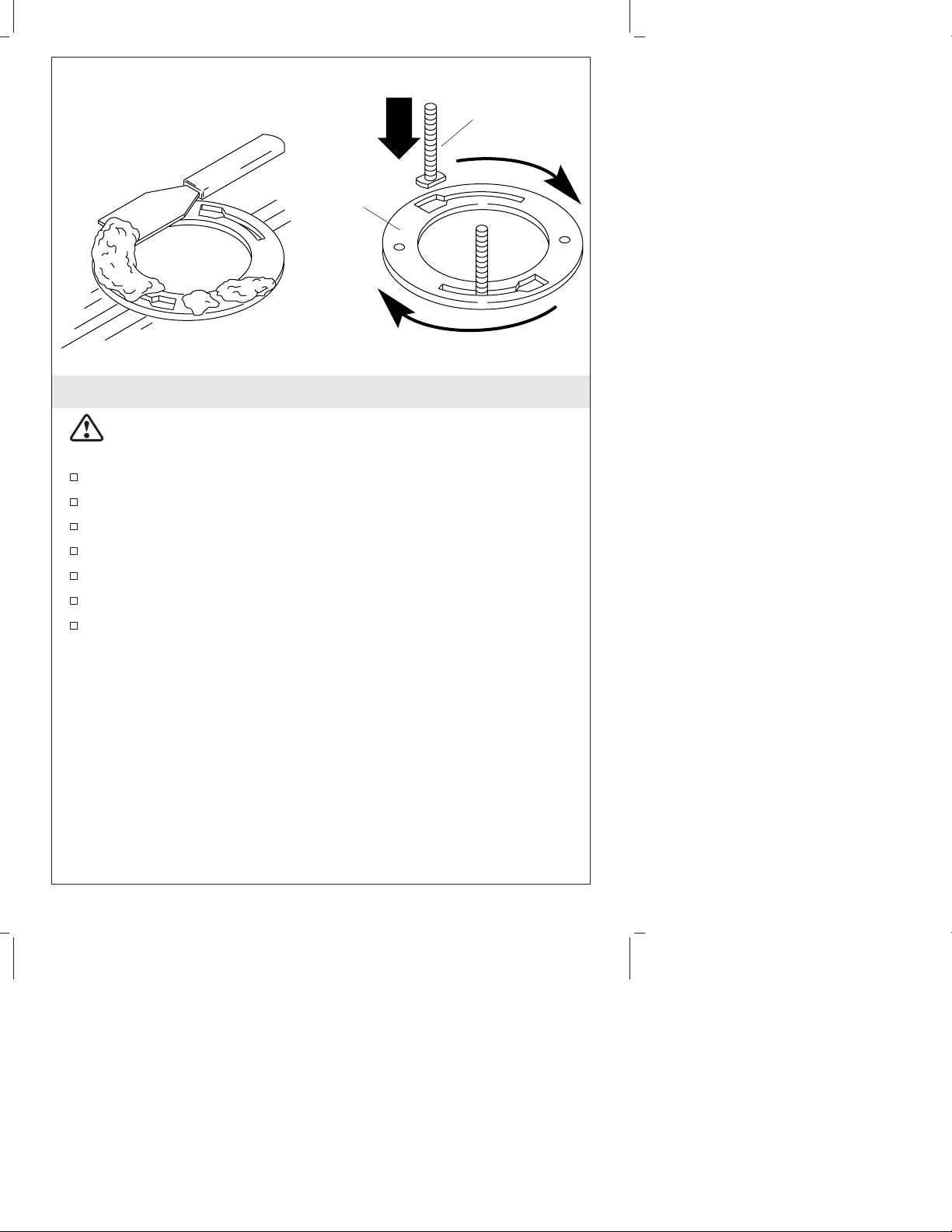

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
T-Bolt
Scrape off the old
wax seal.
Closet
Flange
Kohler Co. 3 1021796-2-B

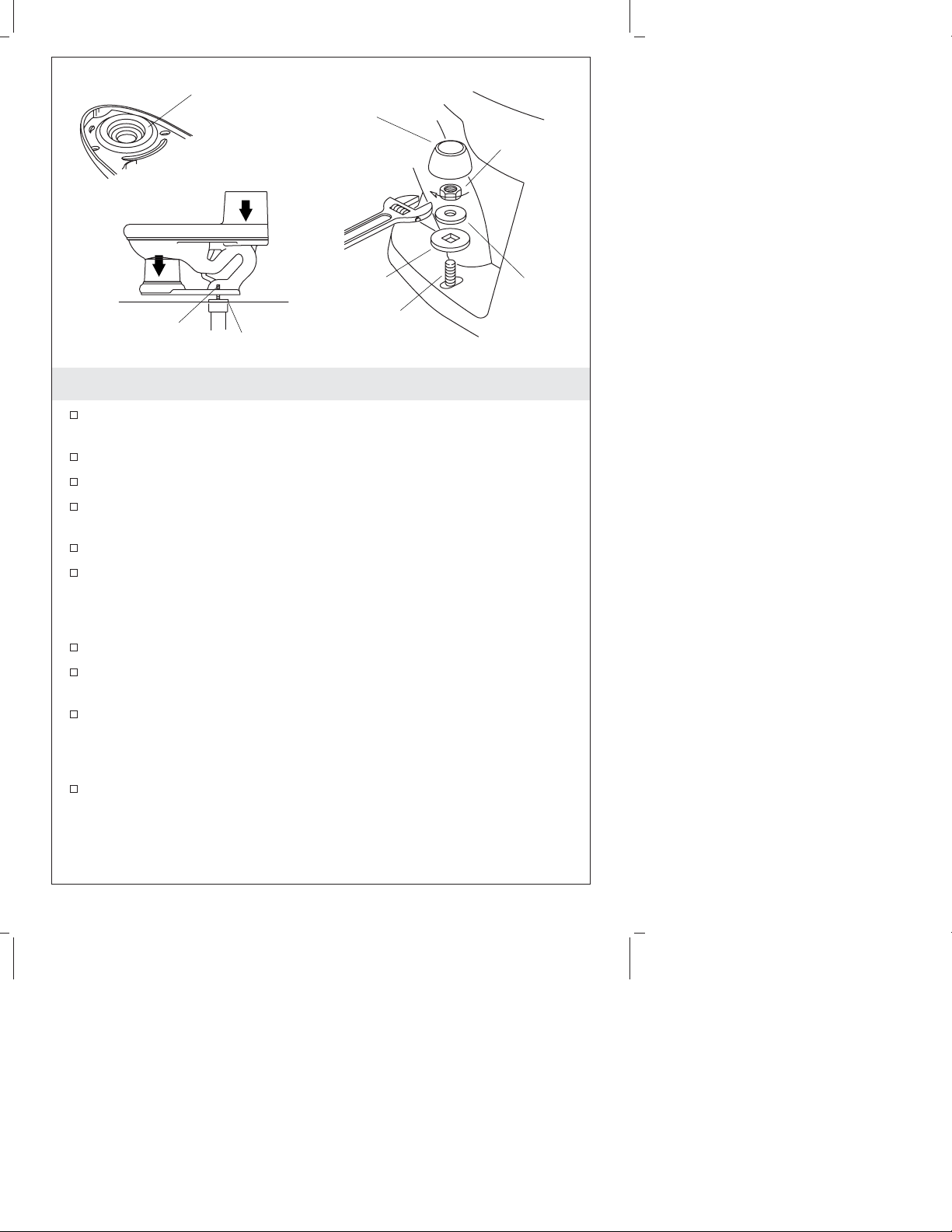

2. Install the New Toilet
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
IMPORTANT! Do not lift or rock the bowl after placement. If you
break the watertight seal, you must install a new wax seal.
Apply your full body weight around the toilet to set the seal.
Place the bolt cap bases over the T-bolts in the ″up″position as
marked.
Place the washers and nuts on the bolt cap bases and T-bolts.
IMPORTANT! Do not overtighten the nut. Overtightening may
cause breakage or chipping of vitreous china.
Carefully tighten the nuts.
IMPORTANT! Risk of product damage. Protect the vitreous china
from the saw blade when cutting off excess T-bolt length.
Bottom of Bowl
Wax Seal
Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt Closet Flange
1021796-2-B 4 Kohler Co.

Install the New Toilet (cont.)
Measure the length of the T-bolts from the top of the nuts. If the
bolts extend 1/4″(6 mm) or more, cut off the excess.
Attach the bolt caps.
Kohler Co. 5 1021796-2-B

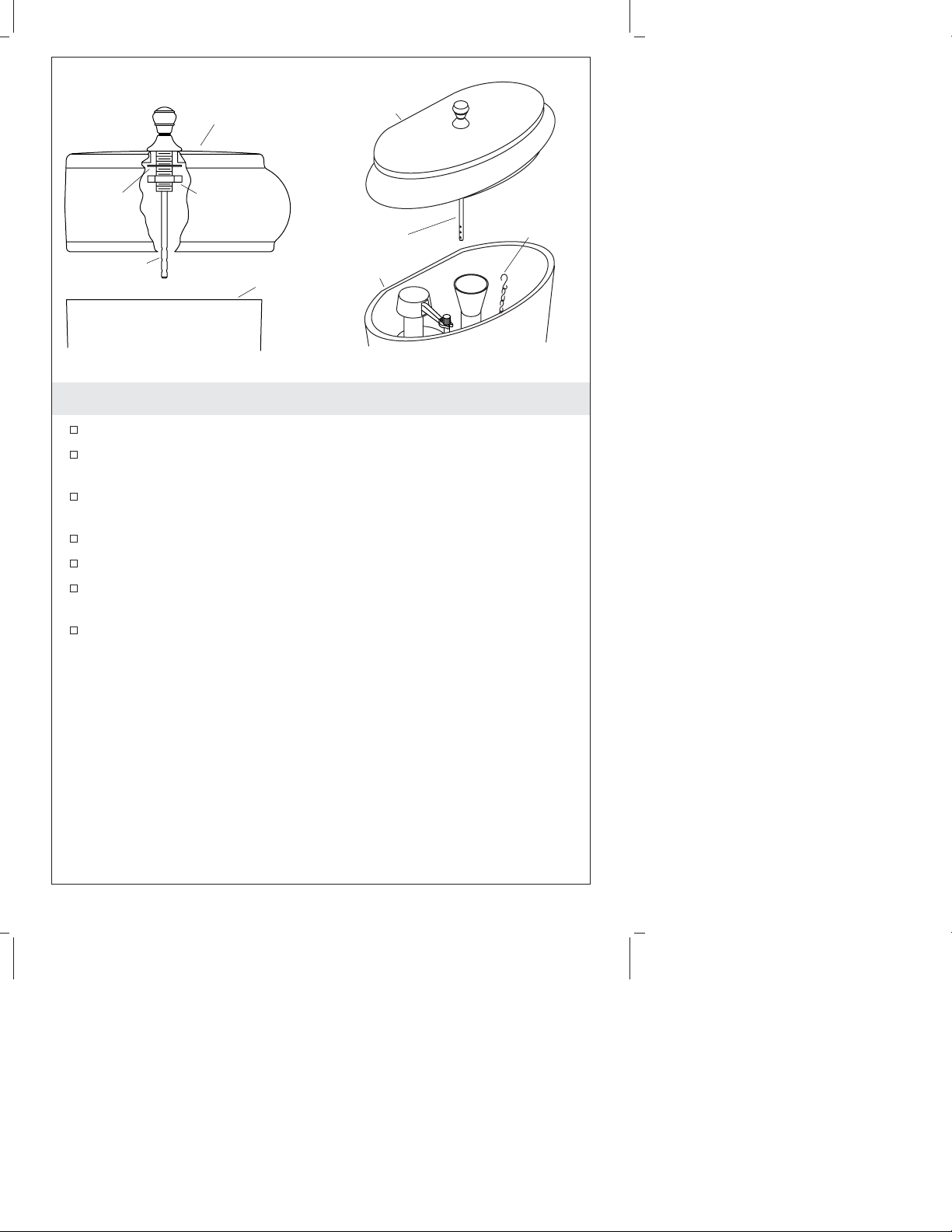

3. Install the Lift Rod
Insert the lift rod into the hole in the center of the tank cover.
Hold the lift rod while placing the large washer and nut onto the
other end of the lift rod.
Align the bent horizontal portion of the rod so the holes point
toward the front of the tank.
Hand tighten the nut until snug, then wrench tighten 1/4-turn.
Carefully set the cover onto the tank.
Carefully lift the front of the tank cover just enough to gain
access to the flapper chain and lift rod.
Insert the flapper chain S-hook into the middle hole in the lift
rod.
Washer Nut
Tank Cover
Lift Rod Tank
Lift Rod
Tank
Flapper Chain
S-Hook
Tank Cover
1021796-2-B 6 Kohler Co.

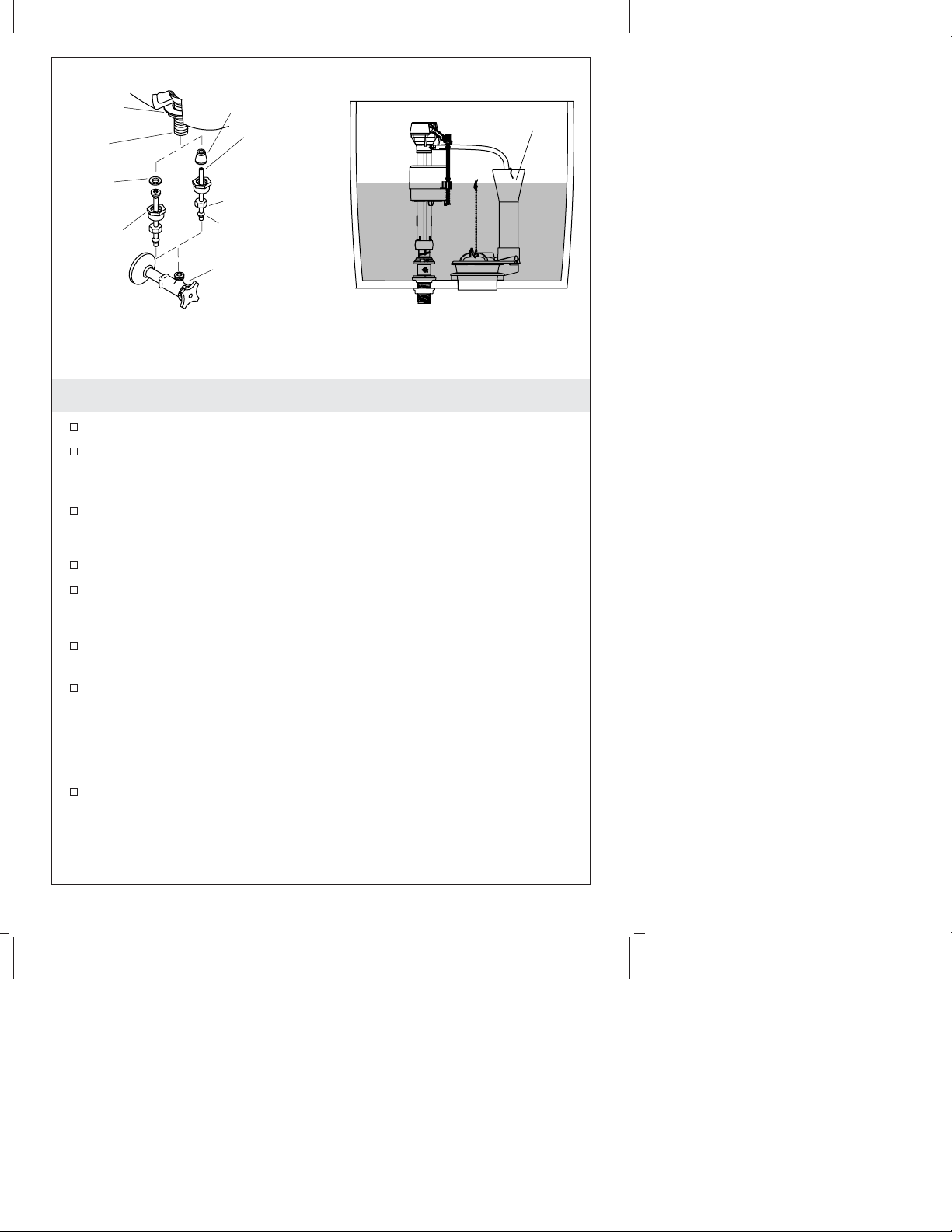

4. Connect the Supply and Make Adjustments
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Install the toilet seat according to the packed instructions.
Adjustments
Adjust the tank to the marked waterline.
Rotate the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level as needed.
Test flush the toilet several times, while checking all connections
for leaks, to ensure proper operation.
If the flapper ball does not seat properly when the lift rod is
lowered, provide more flapper chain by:
•Relocating the flapper chain S-hook to the bottom hole in the lift
rod.
•Repositioning the flapper chain S-hook on the flapper chain.
If the toilet does not flush when the lift rod is raised, remove
some of the slack in the flapper chain by:
•Relocating the flapper chain S-hook to the top hole in the lift rod.
•Repositioning the flapper chain S-hook on the flapper chain.
Ferrule
Supply
Shank Tubing
Compression
Washer
Compression
Nut
Supply
Shut-Off
Valve
Supply Shut-Off Valve
Connection
Coupling
Nut
Fill
Valve Nut
Seal
Washer
Waterline
Adjusting the Water Level
Kohler Co. 7 1021796-2-B

Connect the Supply and Make Adjustments (cont.)
Periodically check for leaks for several days following the
installation.
1021796-2-B 8 Kohler Co.

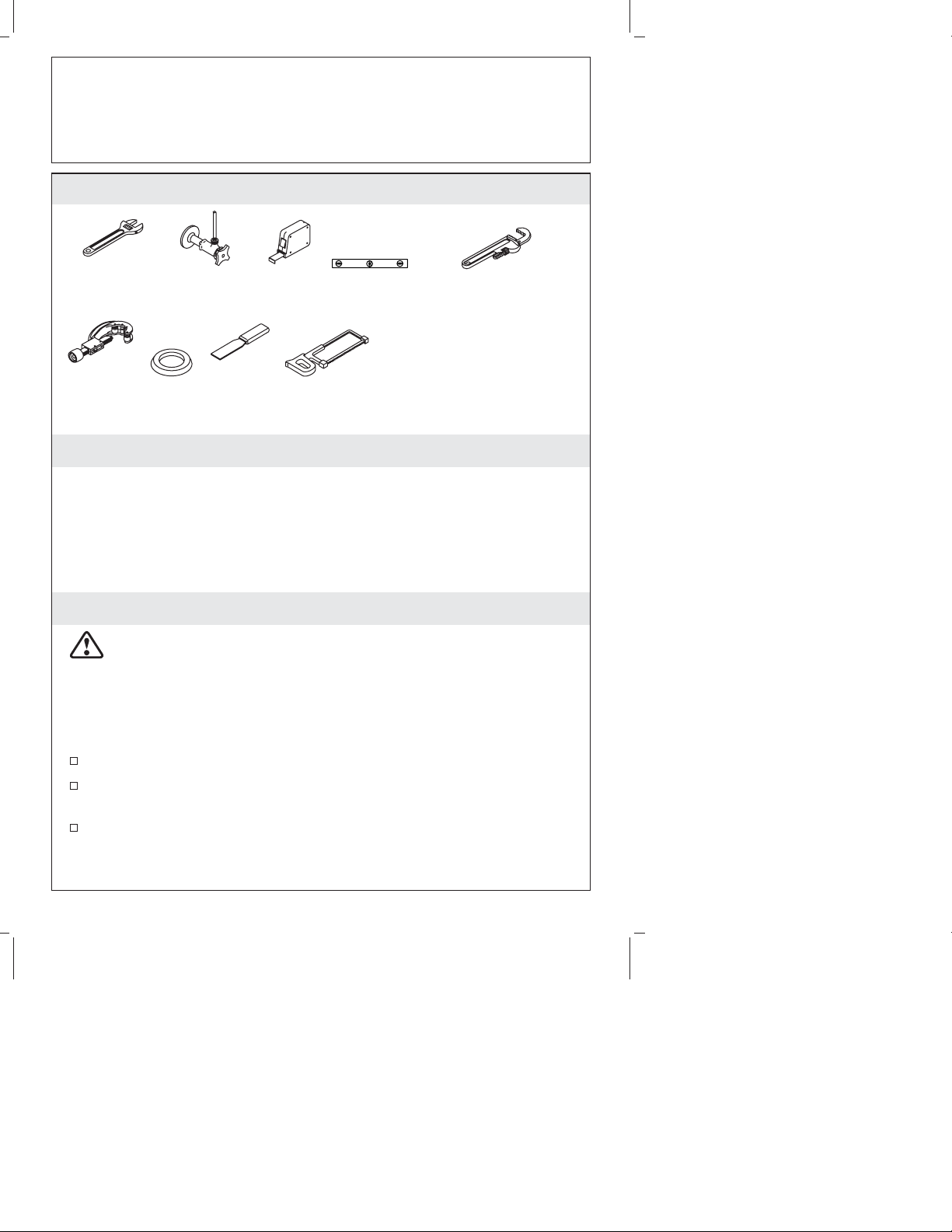

Guide d’installation
W.C. mono-pièces à levier de déclenchement
supérieur
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.
IMPORTANT ! Enregistrer le numéro de modèle (de l’étiquette sur
la boîte) dans le guide du propriétaire pour référence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Inspecter soigneusement le nouveaux WC de tout défaut.
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
Clé à molette
de 10"
Valve
d'arrêt de
l'alimentation Mètre
ruban
Clé à tuyau
Coupe-tuyauterie
Scie à
métaux
Niveau à bulle
Joint
en cire Couteau
à mastic
Plus:
• Tournevis
• Lunettes de protection
• Éponge
• Boulons en T avec écrous
5/16" et rondelles
Kohler Co. Français-1 1021796-2-B

Avant de commencer (cont.)
Prévoir un espace équivalant adéquat pour la tige de levage du
W.C. L’espace est mesuré du sol à la partie supérieure de la tige
de levage totalement étirée.
•K-3360, K-3612, K-14224 et K-14230 requièrent un espace de 28″
(71,1 cm).
•K-3357 nécessite un espace de 32-5/8″(82,9 cm).
1021796-2-B Français-2 Kohler Co.

1. Retirer le W.C. éxistant
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux boulons en T avec des nouveaux de Ø 5/16″.
Retirer le vieux joint
en cire
Bride de sol
pour W.C.
Boulon en T
Kohler Co. Français-3 1021796-2-B

2. Installer le nouveau W.C.
Installer ou déplacer l’alimentation et les sorties au besoin pour se
conformer aux dimensions du plan de raccordement.
Installer la valve d’arrêt d’alimentation.
Poser le W.C. sur une surface molletonnée.
De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Aligner et baisser le W.C. sur la bride les boulons en T.
IMPORTANT ! Ne pas soulever ou secouer la cuvette du W.C.
après sa mise en place. Si le joint étanche se casse, en réinstaller un
nouveau en cire.
Appliquer une pression de tout le poids du corps autour du W.C.
pour fixer le joint.
Placer les bases de cache-boulons sur les boulons en T dans la
position ″Haut″tel que marqué.
Placer les rondelles et écrous sur les cache-boulons et boulons en
T.
IMPORTANT ! Ne pas trop serrer l’écrou. Le serrage excessif peut
casser ou fragmenter la porcelaine vitrifiée.
Serrer délicatement les écrous.
Base du W.C.
Joint en cire
Cache boulon
Écrou
Rondelle
Base du
cache boulon
Boulons en T
Boulons en T Bride de W.C.
1021796-2-B Français-4 Kohler Co.

Installer le nouveau W.C. (cont.)
IMPORTANT ! Risque d’endommagement du produit. Protéger la
porcelaine vitrifiée contre les coups de lame de scie possibles, lors
de la découpe d’excédent de longueur des boulons en T.
Mesurer la longueur des boulons en T du dessus des écrous. Si
les boulons s’étendent de 1/4″(6 mm) ou plus, découper l’excès.
Installer les bouchons des boulons.
Kohler Co. Français-5 1021796-2-B

3. Installer la tige de levage
Insérer la tige de levage dans l’orifice au centre du couvercle du
réservoir.
Maintenir la tige de levage tout en plaçant la large rondelle et
l’écrou sur l’autre extrémité de la tige.
Aligner la partie horizontale pliée de la tige de levage avec
l’orifice pointant vers le côté arrière du réservoir.
Serrer l’écrou à la main, puis à la clé de 1/4 de tour.
Soigneusement mettre en place le couvercle sur le réservoir.
Soulever soigneusement l’avant du couvercle du réservoir
suffisamment pour dégager la chaîne du clapet et la tige de
levage.
Insérer le crochet en S de la chaîne du clapet dans l’orifice central
de la tige de levage.
Rondelle Écrou
Couvercle
du réservoir
Tige de
levage Réservoir
Tige de levage
Réservoir
Chaine du
clapet à
crochet en S
Couvercle
du réservoir
1021796-2-B Français-6 Kohler Co.

4. Connecter les alimentations et faire les ajustements
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Réglages
Ajuster le réservoir à la ligne d’eau marquée.
Pivoter la tige filetée vers la droite pour augmenter le niveau de
l’eau ou vers la gauche pour le diminuer selon le besoin.
Tester la purge du W.C. plusieurs fois, tout en vérifiant les
connexions pour assurer une bonne opération.
Si la boule du clapet ne se loge pas correctement quand la tige de
levage est baissée, fournir plus de chaîne de la façon suivante:
•Relocalisant le crochet en S de la chaîne du clapet sur le trou
inférieur de la tige de levage.
•Repositionnant le crochet en S sur la chaîne du clapet.
Si le W.C. ne se vide pas quand la tige de levage est élevée,
retirer un peu de mou de la chaine en:
Collet
Manche
d'alimentation
Tuyauterie
Rondelle à
compression
Écrou à
compression
Valve d'arrêt
d'alimentation
Connexion de robinet d'arrêt
d'alimentation
Écrou de
couplage
Ecrou de la
valve de
remplissage
Rondelle
d'étanchéité
Ligne d'eau
Régler le niveau d'eau
Kohler Co. Français-7 1021796-2-B

Connecter les alimentations et faire les ajustements (cont.)
•Relocalisant le crochet en S de la chaîne du clapet au maillon
supérieur de la tige de levage.
•Repositionnant le crochet en S sur la chaîne du clapet.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
1021796-2-B Français-8 Kohler Co.

Guía de instalación
Inodoro de una pieza con tirador en la tapa del
tanque
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana
vitrificada puede romperse o despostillarse si no se maneja con
cuidado.
¡IMPORTANTE! Apunte el número del modelo (de la etiqueta de la
caja) en la Guía del usuario para referencia.
Cumpla con todos los códigos locales de plomería y construcción.
Revise atentamente el nuevo inodoro para cerciorarse que no esté
dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
viejo, instale una antes de instalar el inodoro nuevo.
Llave ajustable
de 10" Llave de
paso del
suministro
Cinta para
medir Llave para tubos
Cortatubos Sierra
para metales
Nivel
Sello
de cera
Espátula
Más:
• Destornillador
• Lentes de seguridad
• Esponja
• Pernos en T de 5/16" con
tuercas y arandelas
Kohler Co. Español-1 1021796-2-B

Antes de comenzar (cont.)
Provea suficiente espacio para el tirador del inodoro. El espacio
libre necesario se mide desde el piso hasta la parte superior del
tirador, cuando está completamente extendido.
•Los modelos K-3360, K-3612, K-14224 y K-14230 requieren 28″
(71,1 cm) de espacio libre.
•El modelo K-3357 requiere 32-5/8″(82,9 cm) de espacio libre.
1021796-2-B Español-2 Kohler Co.

1. Desinstale el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.
Cierre el suministro principal del agua.
Accione la descarga del inodoro.
Con una esponja seque el agua restante del tanque.
Desconecte la llave de paso del suministro, de estar presente.
Desinstale el inodoro viejo.
Utilice una espátula paral raspar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
Raspe el sello de cera viejo.
Brida de
inodoros
Perno en T
Kohler Co. Español-3 1021796-2-B

2. Instale el inodoro nuevo
Instale o cambie de lugar el suministro y la salida según sea
necesario para cumplir con las dimensiones de instalación.
Instale una llave de paso de suministro.
Coloque el inodoro sobre una superficie acolchada.
Desde abajo del inodoro, presione firmemente el sello de cera
nuevo alrededor de la salida del inodoro.
Retire el trapo provisional (de haberlo utilizado) del orificio en la
brida del inodoro.
Alinee y coloque el inodoro sobre la brida y los pernos en T.
¡IMPORTANTE! Una vez colocada no levante ni columpie la taza.
Si el sello hermético se rompe, tendrá que instalar un sello de cera
nuevo.
Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello.
Coloque las bases de los tapapernos sobre los pernos enTyen
posición marcada hacia arriba ″up″.
Coloque las arandelas y tuercas en las bases de los tapapernos y
los pernos en T.
¡IMPORTANTE! No apriete demasiado la tuerca. Si se aprieta
demasiado, la porcelana vitrificada puede romperse o despostillarse.
Apriete las tuercas con cuidado.
Parte inferior
de la taza
Sello de cera
Tapaperno
Tuerca
Arandela
Base del
tapaperno
Perno en T
Perno en T Brida del inodoro
1021796-2-B Español-4 Kohler Co.
