Kohler K-3496 Assembly instructions

Homeowners Guide
Two-Piece Combination Toilet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3496
1059076-5-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
WARNING: Risk of property or product damage. Do not use
in-tank cleaners in your toilet. Products containing chlorine
(calcium hypochlorite) can seriously damage fittings in the
tank. This damage can cause leakage and property damage.
Kohler Co. shall not be responsible or liable for any tank fitting
damage caused by the use of cleaners containing chlorine (calcium
hypochlorite).
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
1059076-5-B 2 Kohler Co.

Care and Cleaning (cont.)
•For Artist Edition Toilets: Gold and Platinum used on decorative
products are like fine jewelry. Use only warm water to clean, and
dry with a soft cloth.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
Troubleshooting Guide
Symptoms Recommended Action
1. Poor flush. A. Adjust the tank water level to match
the waterline.
B. Fully open the water supply shut-off
valve.
C. Clear obstructions from the trapway, jet,
or bowl rim holes.
D. Clear obstructions in the soil pipe or
vent pipe.
2. No flush. A. Reconnect the chain to the trip lever or
flush valve.
B. Adjust the chain assembly to remove
excessive slack.
3. The fill valve turns
on/off by itself
without the toilet
being flushed, or it
runs, allowing water
to enter the tank.
A. Adjust the chain for proper slack so the
seal is not held off the flush valve seat.
B. Clean or replace the seal if it is worn,
dirty, or misaligned with the flush valve
seat, or if the flush valve seat is
damaged. Replace the flush valve seal
or flush valve.
C. Clean the fill valve seat/seat washer of
debris, or replace the piston/seat
washer assembly.
D. Remove the tank and tighten the flush
valve nut if flush valve gasket is
leaking. Do not overtighten. If leakage
continues, replace the gasket.
E. Replace the fill valve if the valve float
sinks.
F. Adjust the tank water level if it is too
high.
Kohler Co. 3 1059076-5-B

Troubleshooting Guide (cont.)
Symptoms Recommended Action
4. Long tank fill cycle. A. Fully open the water supply shut-off
valve.
B. Clean the valve inlet, valve head, or
supply line. Flush the lines.
5. Noisy tank fill cycle. A. Partially close the water supply shut-off
valve if the water pressure to the toilet
is too high. Check the toilet
performance following any such
adjustment.
B. Remove dirt or obstructions from the
valve head. Flush the lines.
One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
1059076-5-B 4 Kohler Co.

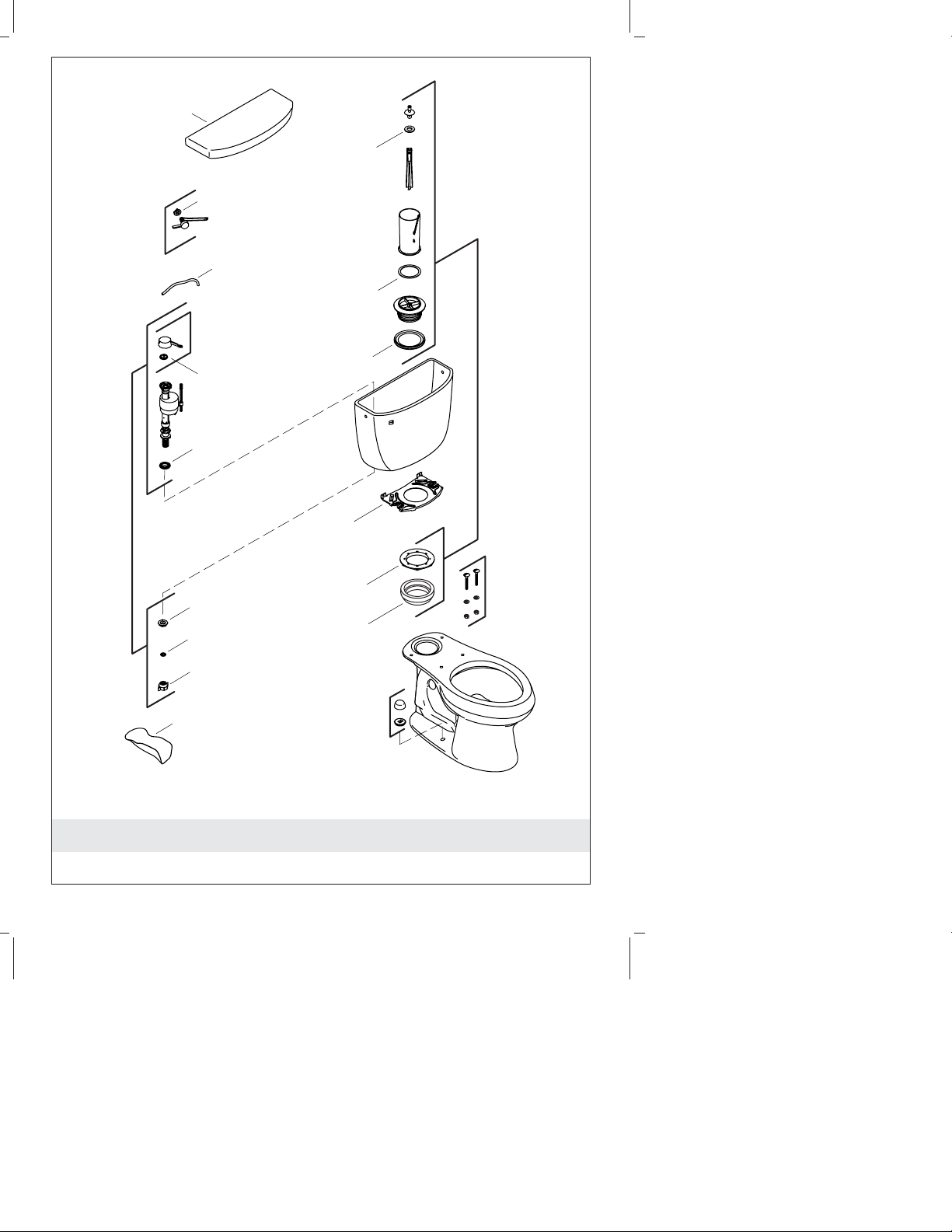

Service Parts
Trip Lever
Kit
1059436**
85307
Washer
1057941
Locknut
42398
Washer
42397
Nut
1081245
Hydraulic Insert 1013092**
Bolt Caps (2 ea.)
1024390
Accessory Pack
1059288
Flush Valve
1016219
Seal
1059291
Seal
1033209
Hose
78132
Locknut
1015867**
Cover
1070291
Gasket
1014065
Attachment Plate
1014580
Nut
1018165-A
Gasket
1059495
Fill Valve
83143
Seal
1057940
Cap
**Finish/color code must be specified when ordering.
Kohler Co. 5 1059076-5-B

Guide du propriétaire
W.C. deux pièces
Merci d’avoir choisi la compagnie Kohle
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter
toutes modifications aux caractéristiques, emballages ou disponibilités
des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
AVERTISSEMENT : Risque d’endommagent du produit. Ne
pas utiliser des détergents conçus pour le réservoir dans le
W.C. Les produits qui contiennent du chlore (hypochlorite de
calcium) peuvent causer des dommages graves aux
composants internes du réservoir. Ceci peut créer des fuites et
des dommages matériels.
Kohler Co. décline toute responsabilité quant à tout endommagement
des composants internes du réservoir causé par l’utilisation de
nettoyants qui contiennent du chlore (hypochlorite de calcium).
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
Kohler Co. Français-1 1059076-5-B

Entretien et nettoyage (cont.)
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•Pour les W.C. Artist Editions: L’or et le platine utilisés dans les
produits décoratifs sont d’une qualité digne de bijouterie fine.
N’utiliser que de l’eau chaude pour nettoyer, et essuyer avec un
chiffon doux.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Guide de dépannage
Tableau de dépannage
Symptômes Action recommandée
1. Faible chasse. A. Régler le niveau d’eau du réservoir au niveau
du repère.
B. Ouvrir complètement la valve d’arrêt
d’alimentation.
C. Dégager toutes obstructions du siphon, du jet
ou des trous du rebord de la cuvette.
D. Dégager le tuyau d’évacuation ou d’aération.
2. Pas de chasse. A. Reconnecter la chaîne au levier de
déclenchement ou à la valve de chasse.
B. Ajuster l’ensemble de la chaîne pour éliminer
tout jeu excessif.
Kohler Co. Français-2 1059076-5-B

Guide de dépannage (cont.)
Symptômes Action recommandée
3. La valve de
remplissage
s’active/s’arrête
d’elle même
sans que l’on
ne déclenche la
chasse du W.C.,
permettant à
l’eau d’entrer
dans le
réservoir.
A. Ajuster la chaîne pour un jeu mou et de façon
à ce que le joint ne soit pas retenu hors du
siège de la valve.
B. Nettoyer ou remplacer le joint si il est usé,
sale ou mal aligné contre le siège de la valve
de chasse, ou si celui-ci est endommagé.
Remplacer le joint de la valve de chasse ou la
valve de chasse.
C. Nettoyer le siège de la valve de
remplissage/siège des débris, ou remplacer
l’ensemble rondelle piston/siège.
D. Retirer le réservoir et serrer l’écrou de la valve
de chasse si le joint d’étanchéité de la valve
fuit. Ne pas trop serrer. Si la fuite continue,
remplacer le joint d’étanchéité.
E. Remplacer la valve de remplissage si le
flotteur de la valve coule.
F. Régler le niveau d’eau du réservoir s’il est
trop élevé.
4. Cycle de
remplissage
long du
réservoir.
A. Ouvrir complètement la valve d’arrêt
d’alimentation.
B. Nettoyer l’entrée de la valve, la tête de la
valve, ou la ligne d’alimentation. Purger les
lignes.
5. Cycle de
remplissage du
réservoir
bruyant.
A. Couper partiellement l’alimentation de la
valve d’arrêt si la pression d’eau au W.C. est
trop élevée. Vérifier la performance du W.C.
après un tel réglage.
B. Retirer toutes les saletés ou obstructions de la
tête de la valve. Purger les lignes.
1059076-5-B Français-3 Kohler Co.

Garantie limitée d’un an
Les produits de plomberie KOHLER
®
sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants en réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-4 1059076-5-B

Pièces de rechange
Kit de levier de
déclenchement
1059436**
85307
Rondelle
1057941
Contre-écrou
42398
Rondelle
42397
Écrou
1081245
Insertion hydraulique
1013092**
1024390
1059288
Valve de chasse
1016219
Joint
1059291
Joint
1033209
Tuyau
78132
Contre-écrou
1015867**
Couvercle
1070291
Joint
1014065
Plaque de fixation
1014580
Écrou
1018165-A
Joint
1059495
83143
Joint
1057940
Capuchon
Valve de
remplissage
Bouchon pour
Boulon (2 ch.)
Paquet
d'accessoires
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1059076-5-B Français-5 Kohler Co.

Guía del usuario
Inodoro de combinación de dos piezas
Thank You For Choosing Kohler Company
Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Cuidado y limpieza
ADVERTENCIA: Riesgo de daños al productooala
propiedad. No utilice productos para limpiar el inodoro que
se coloquen dentro del tanque. Los productos que contienen
cloro (hipoclorito de calcio) pueden dañar las piezas del
tanque. Este daño puede causar fugas y daños a la
propiedad.
Kohler Co. no se hará responsable de daños a las conexiones del
tanque causados por el uso de limpiadores que contengan cloro
(hipoclorito de calcio).
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
Kohler Co. Español-1 1059076-5-B

Cuidado y limpieza (cont.)
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•Para los inodoros Artist Editions: El oro y platino empleados en
los productos decorativos son como joyas. Utilice sólo agua tibia
para limpiar y seque con un paño suave.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Guía para resolver problemas
Síntomas Acción recomendada
1. Descarga
deficiente. A. Ajuste el nivel de agua en el tanque para que sea igual a la línea de agua.
B. Abra la llave de paso completamente.
C. Despeje las obstrucciones de la boca de sifón, del
jet o de los orificios del reborde de la taza.
D. Despeje las obstrucciones en la tubería de desagüe
o en el tubo de ventilación.
2. El inodoro
no
descarga.
A. Vuelva a conectar la cadena a la palanca de
descargaoalaválvula de descarga.
B. Ajuste el montaje de la cadena con el fin de
eliminar el exceso de holgura.
1059076-5-B Español-2 Kohler Co.

Guía para resolver problemas (cont.)
Síntomas Acción recomendada
3. La válvula
de llenado
se acciona
por sí sola
sin que se
haya
activado la
descarga
del
inodoro, o
funciona
permitiendo
que el agua
entre en el
tanque.
A. Ajuste la cadena para que tenga suficiente
holgura, de manera que el sello no quede fuera
del asiento de la válvula de descarga.
B. Limpie o reemplace el sello si está desgastado,
sucio o desalineado con el asiento de la válvula de
descarga, o si este último está dañado. Reemplace
el sello de la válvula de descarga o la válvula de
descarga.
C. Limpie y elimine los desechos del asiento de la
válvula de llenado/arandela del asiento, o
reemplace el montaje del émbolo/arandela del
asiento.
D. Desmonte el tanque y apriete la tuerca de la
válvula de descarga si el empaque presenta fugas.
No apriete demasiado. Reemplace el empaque si
aún hay fugas.
E. Reemplace la válvula de llenado si el flotador se
hunde.
F. Ajuste el nivel del agua en el tanque si es
demasiado alto.
4. El ciclo de
llenado del
inodoro es
largo.
A. Abra la llave de paso completamente.
B. Limpie la entrada de la válvula, la cabeza de la
válvula o la tubería de suministro. Haga circular
agua por las tuberías.
5. El ciclo de
llenado del
tanque es
ruidoso.
A. Cierre parcialmente la llave de paso si la presión
del agua en el inodoro es muy alta. Verifique el
funcionamiento del inodoro después de cada
ajuste.
B. Elimine los residuos o impurezas de la cabeza de
la válvula. Haga circular agua por las tuberías.
Kohler Co. Español-3 1059076-5-B

Garantía limitada de un año
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del
tanque anulará la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044,
USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. y/o el vendedor no se hacen responsables por
concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de
daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía le otorga ciertos derechos legales específicos. Además, usted
puede tener otros derechos que varían de estado a estado y provincia a
provincia.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
1059076-5-B Español-4 Kohler Co.

Piezas de repuesto
1059436**
85307
Arandela
1057941
Contratuerca
42398
Arandela
42397
Tuerca
1081245
Inserto hidráulico 1013092**
1024390
1059288
1016219
Sello
1059291
Sello
1033209
Manguera
78132
Contratuerca
1015867**
Tapa
1070291
1014065
Placa de sujeción
1014580
Tuerca
1018165-A
Empaque
1059495
83143
Sello
1057940
Tapa
Válvula de
descarga
Empaque
Kit de la
palanca de
descarga
Válvula de
llenado
Tapapernos
(2 c/u)
Paquete de
accesorios
**Se debe especificar el código del acabado/color con el pedido.
Kohler Co. Español-5 1059076-5-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1059076-5-B
