Kohler K-3465 Assembly instructions

Homeowners Guide
Close-Coupled Toilets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3465 K-3482
K-3483 K-3485
1015136-5-B

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Your Kohler Toilet
Your Kohler toilet combines outstanding function, comfort, and
performance with remarkable style and class.
This Kohler toilet uses only 1.6 gallons (6 L) of water for each flush.
This ensures that your toilet will provide exceptional performance that
is comparable to our previous 3.5 gallon (13.2 L) models. Your toilet
exceeds ASME performance standards for low-consumption toilets. It
was designed with a large, glazed trapway to keep waste moving
without blockage.
Your Kohler toilet with seat features a 16-1/2″(41.9 cm) high design
for your added comfort. The elongated toilet bowl with seat is ADA
compliant.
Crafted from a clay mixture that is fired at an intense heat to vitrify
the clay and fuse the glaze, your Kohler toilet is scratch- and
abrasion-resistant. Its surface will not stain, discolor, rust, or fade.
Every component in your Kohler toilet is specifically designed to
increase the toilet’s useful life.
Care and Cleaning
WARNING: Risk of property or product damage. Do not use
in-tank cleaners in your toilet. Products containing chlorine
(calcium hypochlorite) can seriously damage fittings in the tank.
This damage can cause leakage and property damage.
Kohler Co. shall not be responsible or liable for any tank fitting
damage caused by the use of cleaners containing chlorine (calcium
1015136-5-B 2 Kohler Co.

Care and Cleaning (cont.)
hypochlorite).
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•For Artist Edition Toilets: Gold and Platinum used on decorative
products are like fine jewelry. Use only warm water to clean, and
dry with a soft cloth.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
One-Year Limited Warranty
For the USA and Canada Only
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
Kohler Co. 3 1015136-5-B

One-Year Limited Warranty (cont.)
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
1015136-5-B 4 Kohler Co.

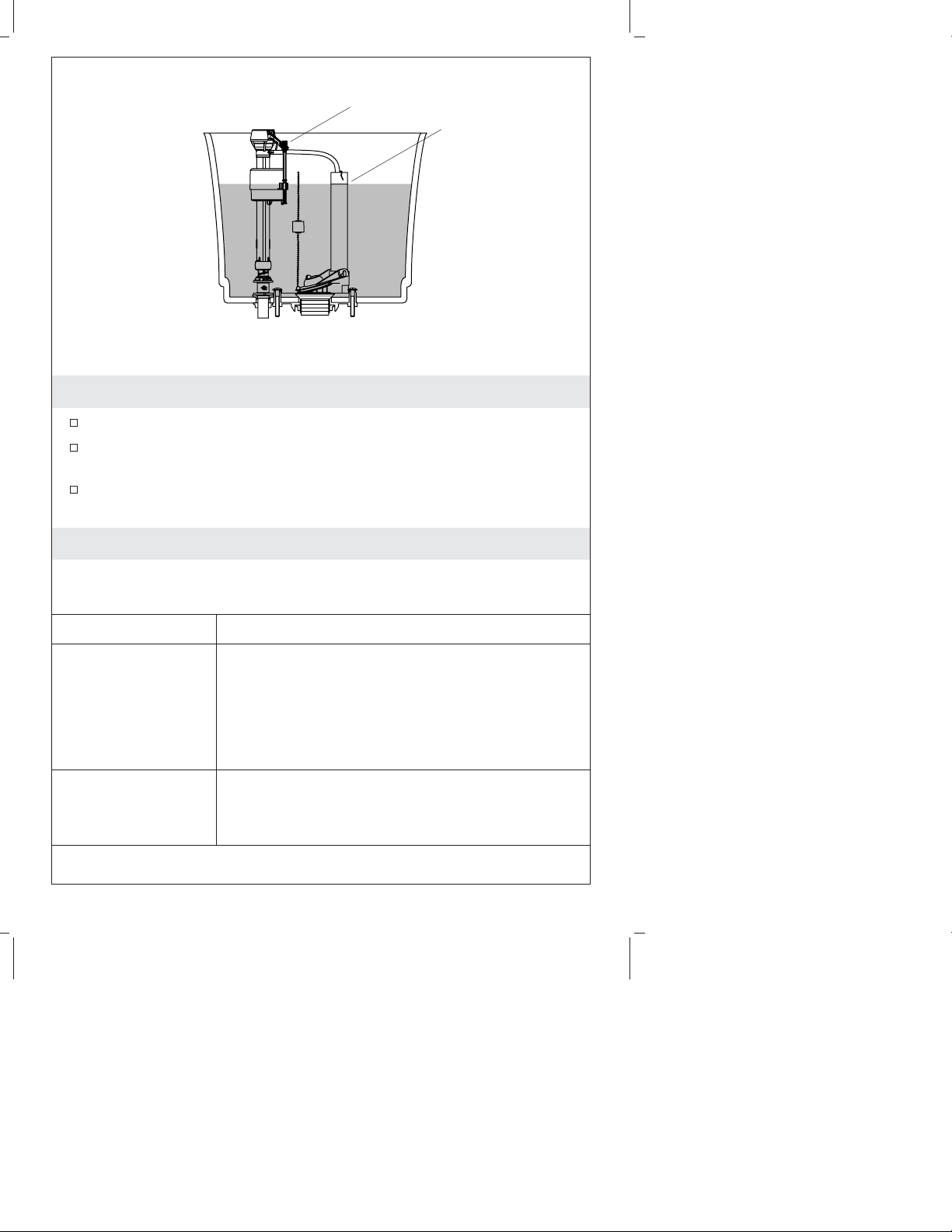

Adjust the Water Level
Adjust the tank water level to the marked waterline.
Rotate the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level as needed.
Periodically check for leaks for several days following the
installation.
Troubleshooting Guide
NOTE: This troubleshooting guide is for general aid only. For
warranty service, contact your dealer or wholesale distributor.
Symptoms Recommended Action
1. Poor flush. A. Adjust the tank water level to match the
waterline.
B. Fully open the water supply shut-off valve.
C. Clear obstructions from the trapway, jet, or bowl
rim holes.
D. Clear obstructions in the soil pipe or vent pipe.
2. No flush. A. Reconnect the flapper chain to the trip lever or
flush valve.
B. Adjust the flapper chain assembly to remove
excessive slack.
Waterline
Adjusting the Water Level
Threaded Rod
Kohler Co. 5 1015136-5-B

Troubleshooting Guide (cont.)
Symptoms Recommended Action
3. The fill
valve turns
on/off by
itself
without the
toilet being
flushed, or
it runs,
allowing
water to
enter the
tank.
A. Adjust the flapper chain for proper slack so the
flapper is not held off the flush valve seat.
B. Clean or replace the flapper if it is worn, dirty, or
misaligned with the flush valve seat, or if the
flush valve seat is damaged. Replace the flush
valve seal or flush valve.
C. Clean the fill valve seat/seat washer of debris, or
replace the piston/seat washer assembly.
D. Remove the tank and tighten the flush valve nut if
flush valve gasket is leaking. Do not overtighten.
If leakage continues, replace the gasket.
E. Replace the fill valve if the valve float sinks.
F. Adjust the tank water level if it is too high.
4. Long tank
fill cycle. A. Fully open the water supply shut-off valve.
B. Clean the valve inlet, valve head, or supply line.
Flush the lines.
5. Noisy tank
fill cycle. A. Partially close the water supply shut-off valve if the water pressure to the toilet is too high. Check
the toilet performance following any such
adjustment.
B. Remove dirt or obstructions from the valve head.
Flush the lines.
1015136-5-B 6 Kohler Co.

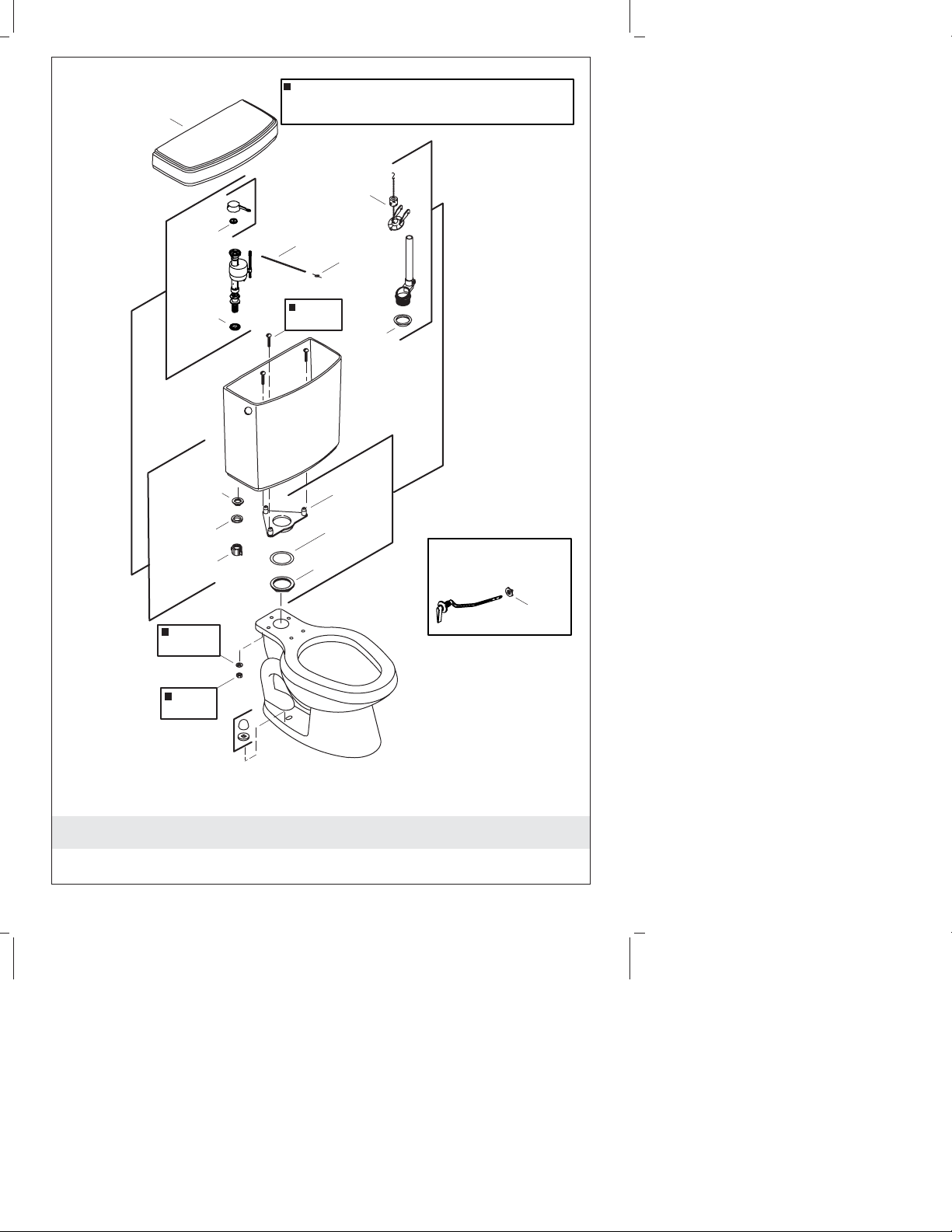

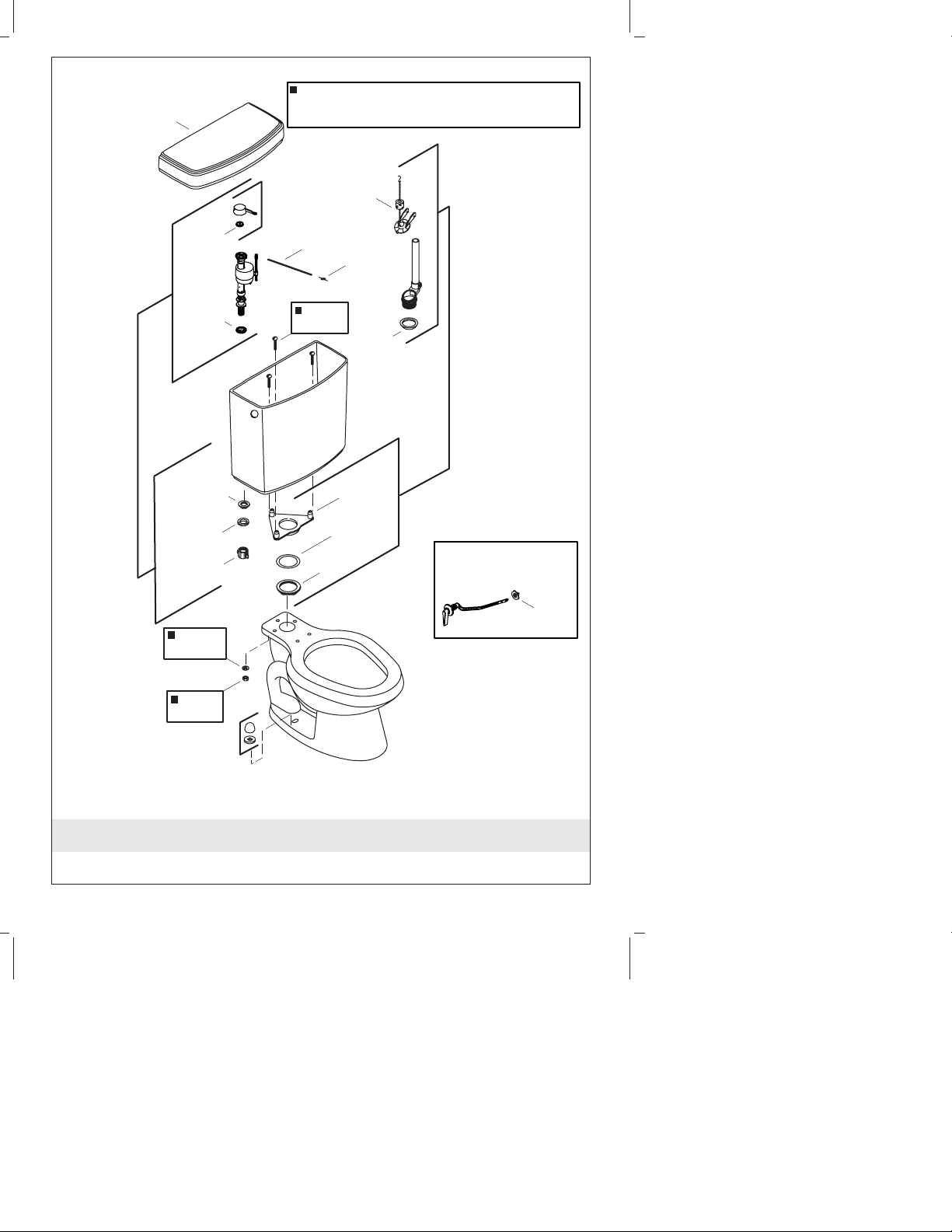

Service Parts
Tank Cover
1015137**
78132
Nut
1007913**
Trip Lever
85085** (RH) (LH)
**Finish/color code must be specified when ordering.
30419
Hardware Kit Consists of 3 Each:
51624, 32572, 51533
1013092**
Bolt Caps (2 ea.)
32572
Washer
51533
Nut
52156
Hose 51261
Clip
1015139
Flush Valve
50751
Nut
50752
Washer
51487
Gasket
51624
Bolt
85160
Flapper
1060196
Float Valve
1057941
Locknut
42398
Washer
42397
Nut
85307
Washer
1057940
Cap
83143
Seal
53154
Washer
Kohler Co. 7 1015136-5-B

Guide du propriétaire
W.C. à couplages directs
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plaît quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Votre W.C. Kohler
Votre W.C. Kohler combine une fonctionnalité remarquable, un confort,
une performance, un style et une classe exceptionnels.
Ce W.C. Kohler utilise 1,6 gallons (6 L) d’eau à chaque tirage de
chasse. Ceci assure que votre W.C. sera d’une performance
exceptionnelle comparable à celle des modèles antérieurs de 3,5 gallons
(13,2 L). Votre W.C. surpasse les exigences de la norme ASME pour les
W.C. à faibles consommations d’eau. Il a été conçu avec un large
siphon émaillé, pour permettre aux déchets de circuler sans blocage.
Votre W.C. Kohler avec son siège offre un désign de 16-1/2″(41,9 cm)
pour augmenter votre confort. La cuvette allongée du W.C. avec siège
est conforme aux exigences ADA.
Confectionné à partir d’une mixture d’argile chauffée à très haute
température pour vitrifier celle-ci et fusionner le glaçage, votre W.C.
Kohler est résistant aux rayures et aux abrasions. Sa surface ne tachera
pas, ni se décolorera, rouillera ou ternira. Chaque élément de votre
W.C. Kohler est spécialement conçu pour en accroître la durée de vie.
Kohler Co. Français-1 1015136-5-B

Entretien et nettoyage
AVERTISSEMENT : Risque d’endommagent du produit. Ne pas
utiliser des détergents conçus pour le réservoir dans le W.C. Les
produits qui contiennent du chlore (hypochlorite de calcium)
peuvent causer des dommages graves aux composants internes
du réservoir. Ceci peut créer des fuites et des dommages
matériels.
Kohler Co. décline toute responsabilité quant à tout endommagement
des composants internes du réservoir causé par l’utilisation de
nettoyants qui contiennent du chlore (hypochlorite de calcium).
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•Pour les W.C. Artist Editions: L’or et le platine utilisés dans les
produits décoratifs sont d’une qualité digne de bijouterie fine.
N’utiliser que de l’eau chaude pour nettoyer, et essuyer avec un
chiffon doux.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Kohler Co. Français-2 1015136-5-B

Garantie limitée d’un an
Pour les É.U. et le Canada uniquement
Les produits de plomberie KOHLER
®
sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1015136-5-B Français-3 Kohler Co.
