Kohler K-3654-7 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Dual-Flush Toilet
W.C. à double chasse
Inodoro de doble descarga
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-3654
1087557-2-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1087557-2-B 2 Kohler Co.

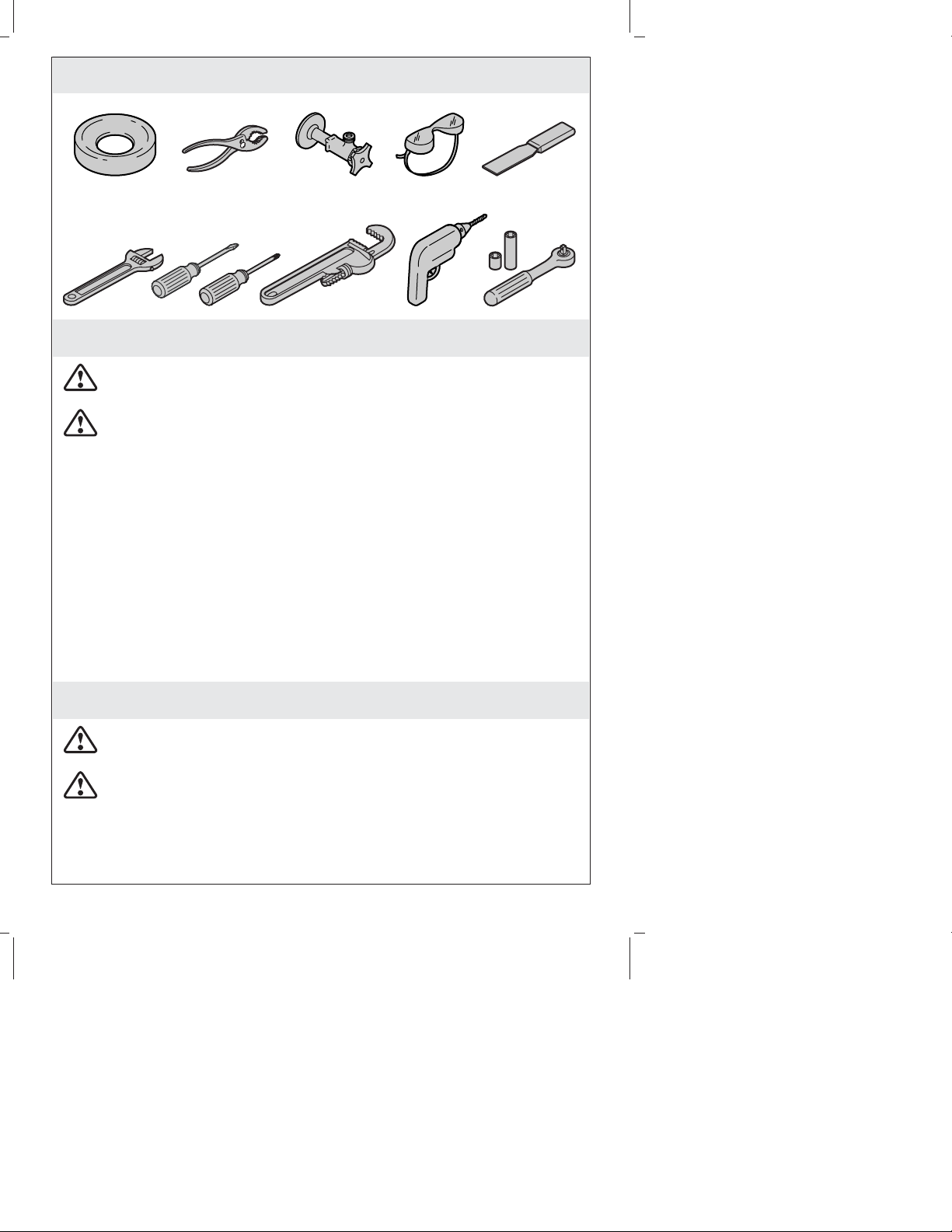

Tools/Outils/Herramientas
Important Information
CAUTION: Risk of personal injury. If the new toilet is not installed immediately,
temporarily place a rag in the closet flange. Hazardous gases may leak from the
flange opening if it is not blocked.
CAUTION: Risk of property damage. The tank-to-bowl connection bolts must be
securely tightened. Use a long screwdriver to tighten them. A short screwdriver
may not be sufficient due to the confined space in the tank.
IMPORTANT! The rough-in must be a minimum of 12″(30.5 cm) or more from the
base of the wall or baseboard. The base of the toilet fits tightly against the wall or
baseboard. The toilet will not fit correctly if there is less than 12″(30.5 cm) of clear
space between the base of the wall or baseboard and the centerline of the outlet.
Install or relocate the supply and outlet as necessary to conform to rough-in
dimensions.
NOTE: If a baseboard causes the rough-in to be less than 12″(30.5 cm), it must be cut
or removed to allow space for the toilet.
IMPORTANT! Do not lift or rock the bowl after placement. If you break the
watertight seal, you must install a new wax seal.
NOTE: The toilet pictured in the installation steps may differ from the model being
installed.
Kohler Co. reserves the right to make revisions in the design of products without notice,
as specified in the Price Book.
Renseignements importants
ATTENTION: Risque de blessures corporelles. Si l’installation du nouveau W.C.
n’est pas immédiate, recouvrir temporairement la bride avec un chiffon. Des gazs
nocifs pourraient s’échapper de l’ouverture de la bride si elle n’est pas bloquée.
ATTENTION: Risque d’endommagement du matériel. Les boulons de connexion
de réservoir à cuvette doivent être bien serrés. Utiliser un long tournevis pour les
serrer. Un court tournevis pourrait ne pas être suffisant dû à l’espace restraint
dans le réservoir.
IMPORTANT! Le raccordement doit être d’un minimum de 12″(30,5 cm) ou plus de
la base du mur ou du plancher. La base du W.C. s’ajuste contre le mur ou le plancher.
Le W.C. ne s’ajustera pas correctement si il y a moins de 12″(30,5 cm) d’espace entre
3/8"
Wax Seal
Joint en cire
Sello de cera
Kohler Co. 3 1087557-2-B

Renseignements importants (cont.)
la base du mur ou le plancher et la ligne centrale de la sortie. Installer ou déplacer
l’alimentation et les sorties au besoin pour se conformer aux dimensions du plan de
raccordement.
REMARQUE: Si le plancher fait que le raccordement est de moins de 12″(30,5 cm), il
doit être découpé ou retiré pour permettre l’espace pour le W.C.
IMPORTANT! Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place.
Si le joint étanche se casse, en réinstaller un nouveau en cire.
REMARQUE: Le W.C. illustré dans les étapes d’installation pourrait différer du
modèle installé.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits
et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Información importante
PRECAUCIÓN: Riesgo de lesiones personales. Si el inodoro nuevo no se instala
de inmediato, cubra la brida temporalmente con un trapo. Se pueden fugar gases
nocivos de la abertura de la brida si ésta no se tapa.
PRECAUCIÓN: Riesgo de daños a la propiedad. Los pernos de conexión del
tanque a la taza deben estar bien apretados. Utilice un destornillador largo para
apretarlos. Un destornillador corto puede no ser suficiente debido al espacio
reducido en el tanque.
¡IMPORTANTE! La distancia desde el centro del desagüe a la base de la pared
acabada o zócalo debe ser un mínimo de 12″(30,5 cm) o más. La base del inodoro
debe quedar justo contra la pared acabada o zócalo. El inodoro no quedará bien si
hay menos de 12″(30,5 cm) de espacio libre entre la base de la pared o zócalo y la
línea central de la salida del inodoro. Instale o cambie de lugar el suministro y la
salida según sea necesario para cumplir con las dimensiones de instalación.
NOTA: Si el zócalo causa que esta distancia sea menor de 12″(30,5 cm), debe cortar
el zócalo o quitarlo para que haya suficiente espacio para el inodoro.
¡IMPORTANTE! Una vez colocada no levante ni columpie la taza. Si el sello
hermético se rompe, tendrá que instalar un sello de cera nuevo.
NOTA: El inodoro ilustrado en los pasos de instalación puede diferir del modelo que
esté instalando.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo
aviso, tal como se especifica en la lista de precios.
1087557-2-B 4 Kohler Co.

Installation/Installation/Instalación

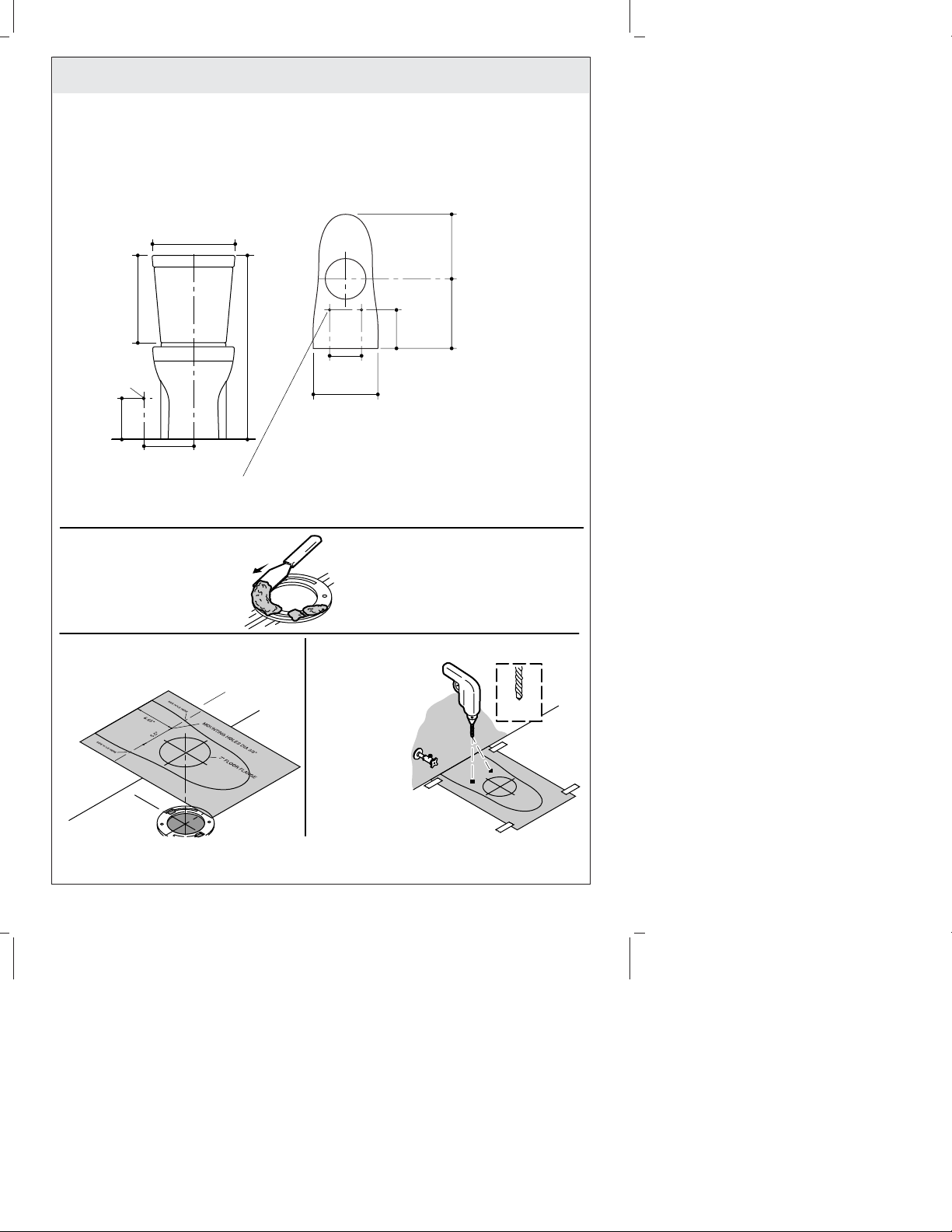

If replacing a toilet, remove the
old wax.
En cas de remplacement du
W.C., retirer l'ancienne cire.
Si va a reemplazar el inodoro,
quite la cera vieja.
2
1
31-1/2"
(80 cm)
11-13/16"
(30 cm)
14-3/4"
(37.5 cm)
10-13/16"
(27.5 cm)
6-11/16"
(17 cm)
5-1/2"
(14 cm)
11" (28 cm)
Template
Gabarit
Plantilla
Position the template.
Positionner le gabarit.
Coloque la plantilla.
34
8-1/2" (21.6 cm)
14-3/16" (36 cm)
3/8"
Install or relocate the supply and outlet as necessary
to comform to the roughing-in dimensions.
Installer ou déplacer l'alimentation et les sorties au besoin
pour se conformer aux dimensions du plan de raccordement.
Instale o cambie de lugar el suministro y la salida según sea necesario para
cumplir con las dimensiones de instalación.
3/8" NPT
Supply
Alimentation
3/8" NPT
Suministro
de 3/8" NPT
Important: Toilet must have
12" (30.5 cm) minimum rough-in to install properly.
Important: Le W.C. doit avoir un raccordement
minimum de 12" (30,5 cm) pour correctement installer.
Importante: El inodoro debe tener 12" (30,5 cm)
mínimo del centro del desagüe a la pared acabada
para su correcta instalación.
Tape in place
and drill holes.
Scotcher en
place et percer
les trous.
Asegure con
cinta adhesiva
y taladre los
orificios.
3/8" D. Mounting Holes
Orifices de fixation Ø 3/8"
Orificios de fijación de 3/8" D.
12" (30.5 cm)
Minimum Rough-in
Raccordement
minimum de 12"
(30,5 cm)
12" (30,5 cm) mínimo
del centro del
desagüe a la pared
acabada
Kohler Co. 5 1087557-2-B

Installation/Installation/Instalación
1/4" (6 mm)
1/4"
(6 mm)
11-13/16"
(30 cm)
8-1/2"
(21.6 cm)
Install brackets.
Installer les supports.
Instale los soportes.
Insert anchors.
Insérer les ancrages
Inserte los anclajes.
5
8
Position the gasket on the bowl inlet.
Positionner le joint à l'entrée de la cuvette.
Coloque el empaque en la entrada de la taza.
9
6
Anchor/Ancrage/Anclaje
3/8" NPT Supply
Alimentation 3/8" NPT
Suministro de 3/8" NPT
Thread the supply hose
onto the tank.
Visser le tuyau d'alimentation sur le réservoir.
Enrosque la manguera de suministro al tanque.
5" (12.7 cm) range for existing supply
Portée de 5" (12,7 cm) pour l'alimentation
existante
Rango de 5" (12,7 cm) para el suministro
existente
Confirm correct alignment
between toilet hole and bracket.
Confirmer l'alignement correct
entre l'orifice du W.C. et le support.
Verifique la alineación correcta
entre el orificio del inodoro y el soporte.
7
1087557-2-B 6 Kohler Co.

Installation/Installation/Instalación
Hose
Guide
Guide du
tuyau
Guía de la
manguera
10 11
Slide the hose guide onto the hose, with the
flared end last. Slide the two inserts into the
flared end of the hose guide.
Glisser le guide du tuyau avec l'extrémité
mandrinée en dernier. Glisser les deux
insertions dans l'extrémité mandrinée du guide
du tuyau.
Deslice la guía de la manguera en la
manguera, con el lado acampanado al último.
Deslice dos piezas de inserción en el extremo
acampanado de la guía de la manguera.
12
Slide the metal washer and
the rubber washer onto the
bolt.
Glisser la rondelle
métallique et la rondelle en
caoutchouc sur le boulon.
Deslice la arandela de
metal y la arandela de
goma en el perno.
Position the tank on the bowl.
Positionner le réservoir sur la
cuvette.
Coloque el tanque en la taza.
Rubber Washer
Rondelle en
caoutchouc
Arandela de
goma
Metal
Washer
Rondelle
métallique
Arandela de
metal
Kohler Co. 7 1087557-2-B

Installation/Installation/Instalación
14

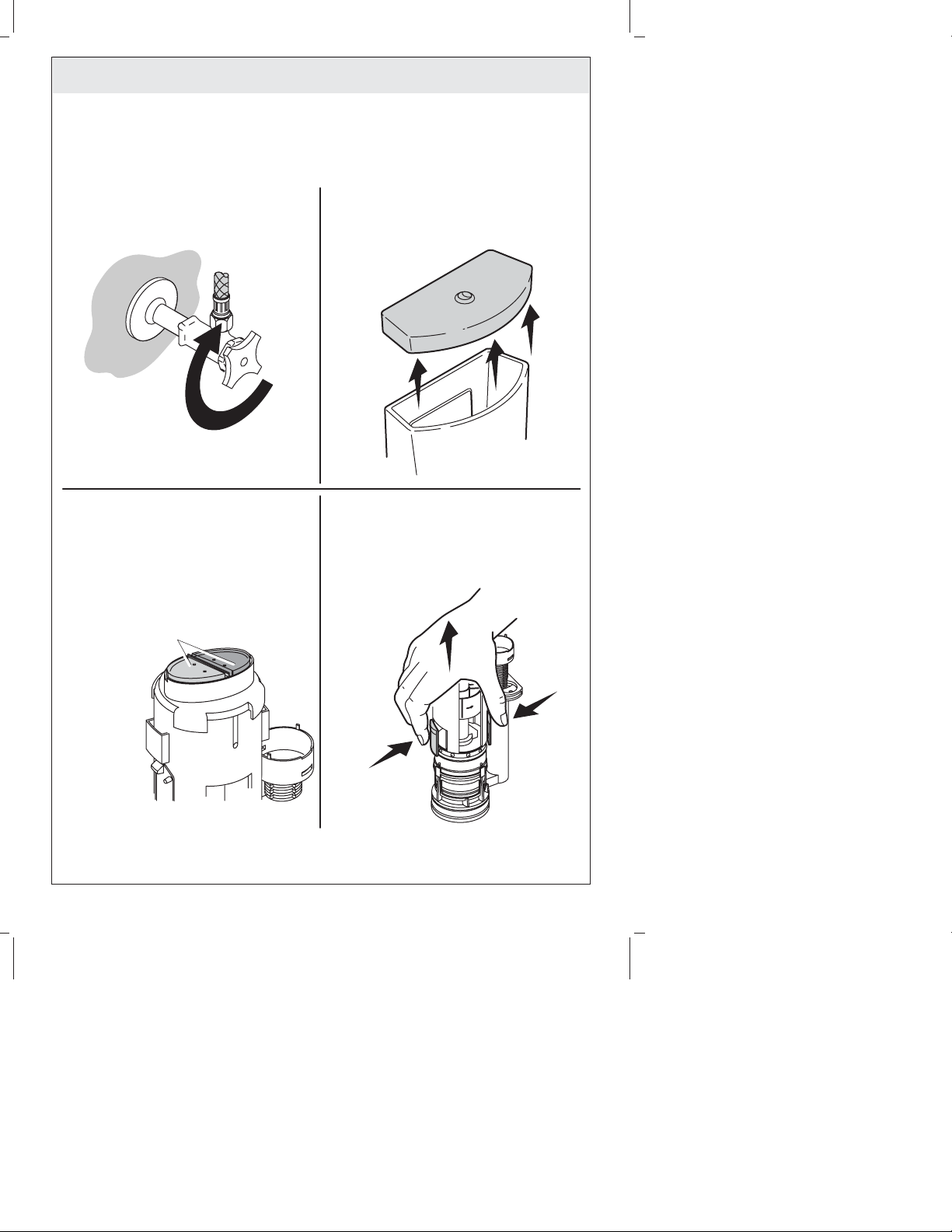

Squeeze the
tabs and pull
straight up on the
canister.
Comprimer les
languettes et tirer
tout droit sur le
conteneur.
Apriete las
lengüetas y jale
el cilindro recto
hacia arriba.
13
Note the position of the colored buttons
for reinstallation.
Noter la position des boutons colorés
pour la réinstallation.
Tome nota de la posición de los
botones de color para volver a instalar.
Buttons/Boutons/Botones
16

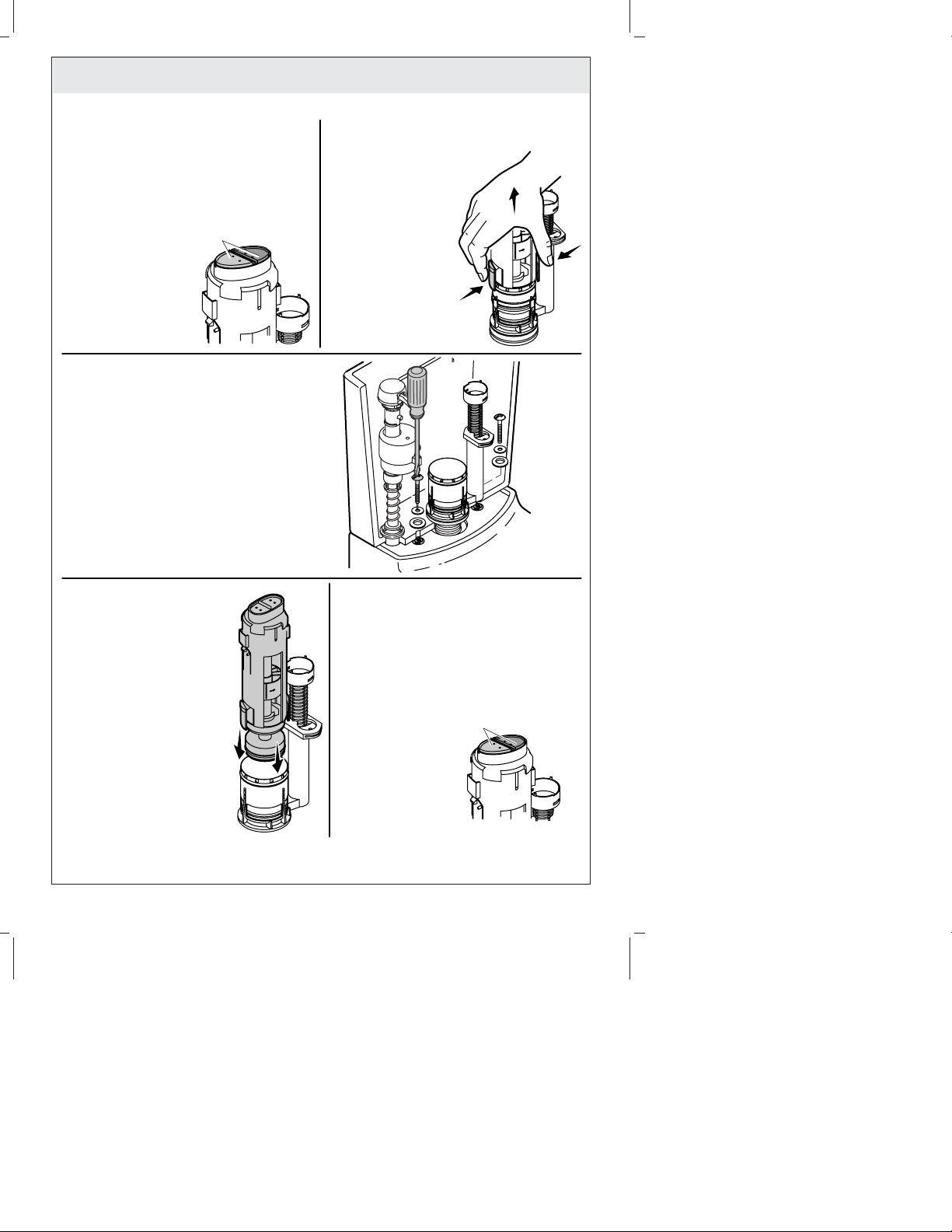

Reinstall the canister so
it snaps into place.
Réinstaller le conteneur
de manière à ce qu'il
s'enclenche en place.
Vuelva a instalar el
cilindro de manera que
encaje en su lugar.
Buttons/Boutons/Botones
17
Rotate the canister so that the colored
buttons are in their original positions.
Pivoter le conteneur de façon à ce que
les boutons colorés soient dans leurs
positions initiales.
Gire el cilindro de manera que los
botones de color queden en su
posición original.
15
Thread the bolts into the bowl through
the bolt holes in the bottom of the tank.
Tighten the bolts using a screwdriver.
Do not overtighten.
Visser les boulons dans la cuvette à
travers les orifices de boulons à la
base du réservoir. Serrer les boulons
en utilisant un tournevis.
Ne pas trop serrer.
Enrosque los pernos en la taza a
través de los orificios para perno en la
parte inferior del tanque. Apriete los
pernos con un destornillador.
No apriete demasiado.
1087557-2-B 8 Kohler Co.

Installation/Installation/Instalación
21
Carefully thread the bolts
into the nuts on the
brackets.
Do not overtighten.
Visser avec précaution
les boulons dans les
écrous sur les supports.
Ne pas trop serrer.
Atornille con cuidado los
pernos en las tuercas de
los soportes.
No apriete demasiado.

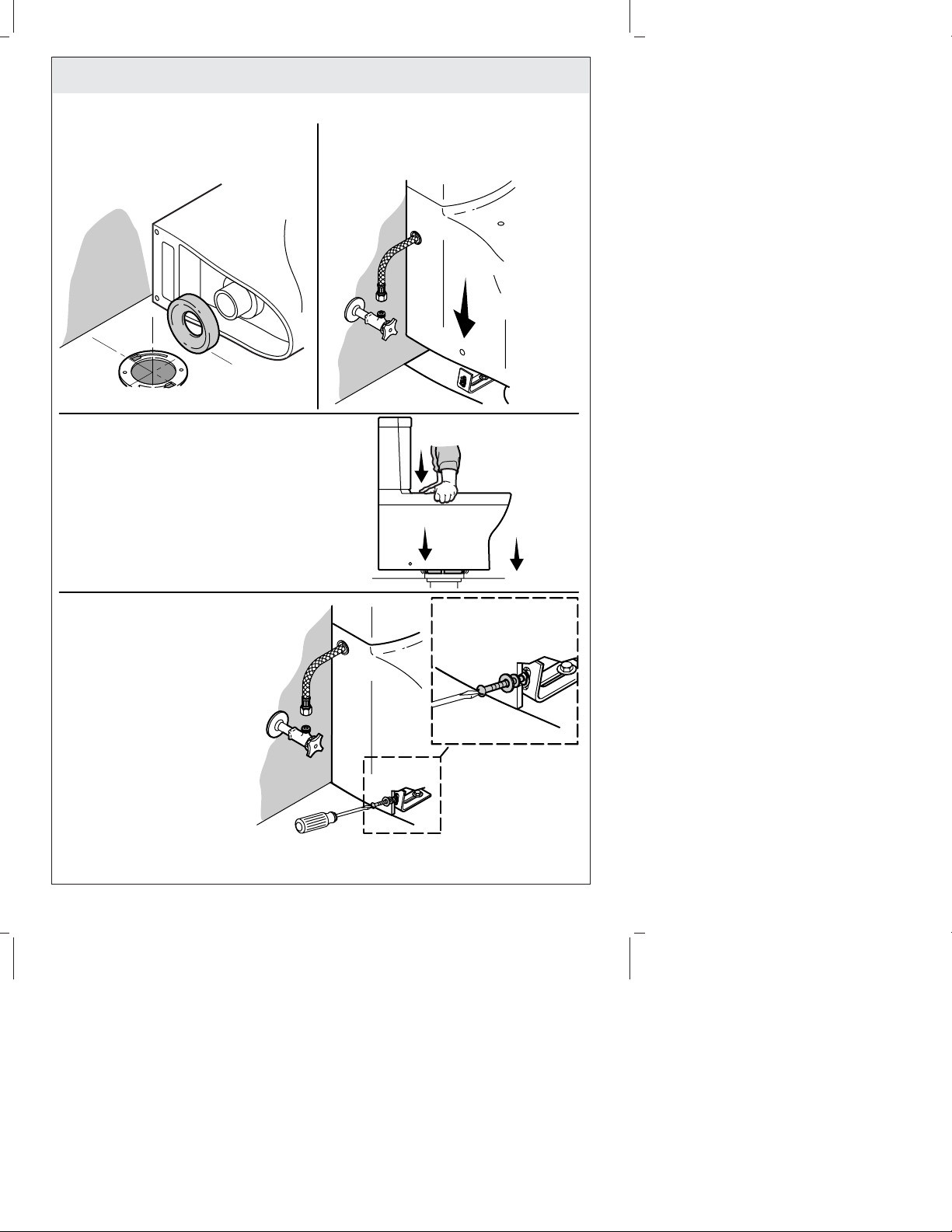

20
18 19
Install the wax seal.
Installer le joint en cire.
Instale el sello de cera.
Carefully lower over brackets.
Baisser légèrement sur les supports.
Con cuidado coloque sobre los soportes.
Apply weight evenly.
Do not move after placement!
Watertight seal may be broken!
Appliquer du poids également.
Ne pas bouger après avoir placé.
Le joint d'étanchéité pourrait être cassé!
Aplique peso uniformemente.
¡No mueva después de colocar!
¡Se puede romper el sello hermético!
Wax Seal
Joint en cire
Sello de cera
Kohler Co. 9 1087557-2-B

Installation/Installation/Instalación
22
24 25
Pull out and remove
the large button.
Tirer et retirer le grand
bouton.
Saque y retire el
botón grande.
26
Pull out and remove
the small button.
Tirer et retirer
le petit bouton.
Saque y retire el botón
pequeño.
Press down on the
large button.
Presser vers le bas
sur le grand bouton.
Presione sobre el
botón grande.
23
Connect supply and turn
on the water.
Connecter l'alimentation
et ouvrir l'eau.
Conecte el suministro
y abra el agua.
Tank Cover
Couvercle du réservoir
Tapa del tanque
Remove the tape and
protective pad.
Retirer le ruban et la
protection.
Retire la cinta adhesiva y
el material protector.
3/8" Supply
Alimentation
de 3/8"
Suministro
de 3/8"
27 28
Black Rod
Tige noire
Varilla negra
Green Rod
Tige verte
Varilla verde
Large Button
Grand bouton
Botón grande
Small Button
Petit bouton
Botón pequeño
Press the large button onto the black rod.
Presser le grand bouton sur la tige noire.
Presione el botón grande sobre la varilla
negra.
Press the small button onto the
green rod.
Presser le petit bouton sur la
tige verte.
Presione el botón pequeño
sobre la varilla verde.
1087557-2-B 10 Kohler Co.

Installation/Installation/Instalación
Turn here to adjust the
water level.
Tourner ici pour ajuster
le niveau d'eau.
Gire aquí para ajustar
el nivel del agua.
31
Flush several
times and check
for leaks.
Purger plusieurs
fois et vérifier s'il
y a des fuites.
Accione la
descarga varias
veces y verifique
que no haya
fugas.
32
29
Insert the rods into the holes in the
push button housing.
Insérer les tiges dans les orifices du
logement du bouton-poussoir.
Inserte las varillas en los orificios en el
alojamiento del botón.
30
Press down on the push buttons until
they click into place.
Presser sur les boutons poussoirs
jusqu'a ce qu'ils s'enclenchent en
place.
Oprima los botones hasta que encajen
con un clic en su lugar.
Waterline
Ligne
d'eau
Línea de
agua
33
Install the tank lid and the seat. Use the supplied 1/4"-20 x
1-1/4" seat bolts and washers. Periodically check for leaks
for several days following the installation.
Installer le couvercle du réservoir et le siège. Utiliser des
boulons de siège de 1/4"-20 x 1-1/4" et des rondelles.
Vérifier périodiquement s'il y a des fuites, ceci plusieurs
jours après l'installation.
Instale la tapa del tanque y el asiento. Utilice las arandelas
y pernos de 1/4"-20 x 1-1/4" provistos. Verifique
periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Kohler Co. 11 1087557-2-B

Care and Cleaning
WARNING: Risk of property or product damage. Do not use in-tank cleaners in
your toilet. Products containing chlorine (calcium hypochlorite) can seriously
damage fittings in the tank. This damage can cause leakage and property damage.
Kohler Co. shall not be responsible or liable for any tank fitting damage caused by the
use of cleaners containing chlorine (calcium hypochlorite).
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•For Artist Edition Toilets: Gold and Platinum used on decorative products are
like fine jewelry. Use only warm water to clean. Dry with a soft cloth.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
AVERTISSEMENT: Risque d’endommagent du produit. Ne pas utiliser des
détergents conçus pour le réservoir dans le W.C. Les produits contenant du chlore
(hypochlorite de calcium) peuvent sérieusement endommager les raccords du
réservoir. Cet endommagement peut créer des fuites et des dommages matériels.
Kohler Co. décline toute responsabilité quant à tout endommagement des composants
internes du réservoir causé par l’utilisation de nettoyants qui contiennent du chlore
(hypochlorite de calcium).
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Éssuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application de nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
•Pour les W.C. Artist Editions: L’or et le platine utilisés dans les produits
décoratifs sont d’une qualité digne de bijouterie fine. Utiliser uniquement de l’eau
chaude pour nettoyer. Sécher avec un chiffon doux.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
ADVERTENCIA: Riesgo de daños al productooalapropiedad.No utilice
productos para limpiar el inodoro que se coloquen dentro del tanque. Los
productos que contienen cloro (hipoclorito de calcio) pueden dañar las piezas del
tanque. Este daño puede causar fugas y daños a la propiedad.
Kohler Co. no se hará responsable de daños a las conexiones del tanque causados por el
1087557-2-B 12 Kohler Co.

Cuidado y limpieza (cont.)
uso de limpiadores que contengan cloro (hipoclorito de calcio).
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
•Para los inodoros Artist Editions: El oro y platino empleados en los productos
decorativos son como joyas. Limpie estos acabados con agua tibia solamente.
Seque con un trapo suave.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Kohler Co. 13 1087557-2-B

Installation/Installation/Instalación
12
34
Squeeze the tabs and pull straight up on
the canister.
Comprimer les languettes et tirer tout
droit sur le conteneur.
Apriete las lengüetas y jale el cilindro
recto hacia arriba.
Note the position of the colored buttons
for reinstallation.
Noter la position des boutons colorés
pour la réinstallation.
Tome nota de la posición de los
botones de color para volver a instalar.

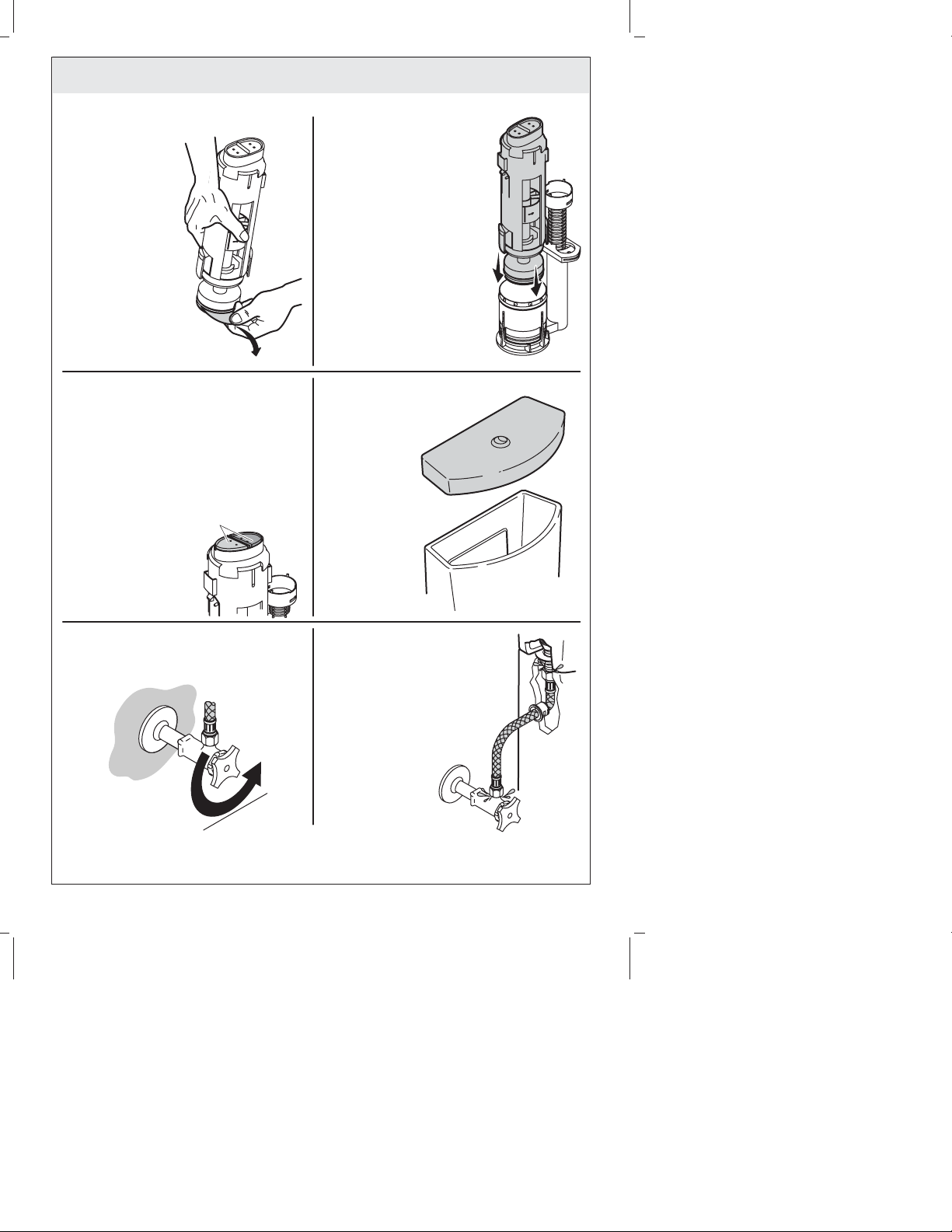

Replace the Seal
Remplacer le joint
Reemplace el sello
Shut off the water supply.
Couper l'alimentation d'eau.
Cierre el suministro principal de agua.
Remove the tank cover.
Retirer le couvercle du réservoir.
Retire la tapa del tanque.
Buttons
Boutons
Botones
1087557-2-B 14 Kohler Co.

Installation/Installation/Instalación
10
Flush several times and
check for leaks.
Purger plusieurs fois et
vérifier s'il y a des
fuites.
Accione la descarga
varias veces y verifique
que no haya fugas.
56
Reinstall the canister so it
snaps into place.
Réinstaller le conteneur de
manière à ce qu'il
s'enclenche en place.
Vuelva a instalar el cilindro
de manera que encaje en
su lugar.
9
8
Reinstall the
tank cover.
Réinstaller le
couvercle du
réservoir.
Vuelva a
instalar la tapa
del tanque.
Buttons/Boutons/Botones
7
Rotate the canister so that the colored
buttons are in their original positions.
Pivoter le conteneur de façon à ce que
les boutons colorés soient dans leurs
positions initiales.
Gire el cilindro de manera que los
botones de color queden en su posición
original.
Turn on the water supply.
Ouvrir l'alimentation d'eau.
Abra el suministro de agua.
Remove and
replace the seal.
Retirer et
remplacer le joint.
Retire y
reemplace el
sello.
Kohler Co. 15 1087557-2-B

One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
from within the USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for a particular
purpose are expressly limited in duration to the duration of this warranty. Kohler Co.
and/or seller disclaims any liability for special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an implied warranty lasts,
or the exclusion or limitation of special, incidental or consequential damages so these
limitations and exclusions may not apply to you. This warranty gives you specific legal
rights. You may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie limitée d’un an
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de
fabrication pour un an, à partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage
approprié et ceci après toute inspection faite par Kohler Co. de tous défauts dûs à une
utilisation normale et ceci pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
vendeur, plombier, centre de rénovation, revendeur par internet ou par écrit à Kohler Co.
à l’attention de: Département du service clientèle, 444 Highland Drive, Kohler, Wisconsin
53044, USA, ou en composant le 1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à
partir du Canada et le 001-877-680-1310 depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et d’aptitude à un
emploi particulier, se limitent expressément à la durée de la présente garantie. Kohler
Co. et/ou le vendeur déclinent toutes responsabilités contre tous dommages
occasionnés, imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie, ou
l’exclusion ou la limitation spéciale, de dommages occasionnés, ou corrélatifs à un
accident, ainsi ces limitations ou exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1087557-2-B 16 Kohler Co.

Garantía limitada de un año
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial, incluyendo la
comercialización e idoneidad del producto para un uso determinado, se limita
expresamente a la duración de la presente garantía. Kohler Co. y/o el vendedor no se
hacen responsables por concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de daños particulares, incidentales o
indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
Troubleshooting Guide
Symptoms Recommended Action
1. Poor flush. A. Adjust the tank water level to match the waterline.
B. Fully open the water supply shut-off valve.
C. Clear obstructions from the trapway, jet or bowl rim holes.
D. Clear obstructions in the soil pipe or vent pipe.
2. No flush. A. Make sure the push button rods are in place. Adjust as
needed, following the directions in the Installation and Care
Guide.
3. The fill valve
turns on/off by
itself or it runs,
allowing water
to enter the
tank.
A. Adjust push button rods for proper slack so the flush valve
seal isn’t held off the flush valve.
B. Clean or replace the flush valve seal if it is worn, dirty, or
misaligned with the valve seat or flush valve seat is damaged.
C. Remove the tank and tighten the flush valve nut if flush valve
gasket is leaking. Do not overtighten. If leakage continues
replace the gasket.
D. Clean the fill valve seat/seat washer of debris or replace the
piston/seat washer assembly.
E. Replace the fill valve if the valve float sinks.
F. Adjust the tank water level if it is too high.
Kohler Co. 17 1087557-2-B

Troubleshooting Guide (cont.)
Symptoms Recommended Action
4. Long tank fill
cycle. A. Fully open the water supply shut-off valve.
B. Clean the valve inlet, valve head, or supply line. Flush the
lines.
5. Noisy tank fill
cycle. A. Partially close the water supply shut-off valve if the water pressure to the toilet is too high. Check the toilet performance
following any such adjustment.
B. Remove dirt or obstructions from the valve head. Flush the
lines.
Guide de dépannage
Symptômes Action recommandée
1. Faible chasse. A. Régler le niveau d’eau du réservoir au niveau du repère.
B. Ouvrir complètement la valve d’arrêt d’alimentation.
C. Dégager toutes obstructions du siphon, jet ou trous du rebord
de la cuvette.
A. Dégager le tuyau d’évacuation ou d’aération.
2. Pas de chasse. B. S’assurer que les tiges de bouton-poussoir soient bien en place.
Ajuster si nécessaire, en suivant les instructions du guide
d’installation et d’entretien.
3. La valve de
remplissage
s’active/s’arrête
d’elle même,
permettant à
l’eau d’entrer
dans le
réservoir.
A. Ajuster les tiges de bouton-poussoir afin que le joint de valve
de chasse ne soit pas retenue de cette dernière.
B. Nettoyer ou remplacer le joint de la valve de chasse si il est
usé, sale ou mal aligné au siège de valve ou si ce dernier est
endommagé.
C. Retirer le réservoir et serrer l’écrou de la valve de chasse si le
joint d’étanchéité de la valve fuit. Ne pas trop serrer. Si la fuite
continue, remplacer le joint d’étanchéité.
D. Nettoyer le siège de la valve de remplissage/siège des débris,
ou remplacer l’ensemble rondelle piston/siège.
E. Remplacer la valve de remplissage si le flotteur de la valve
coule.
F. Régler le niveau d’eau du réservoir s’il est trop élevé.
4. Cycle de
remplissage
long du
réservoir.
A. Ouvrir complètement la valve d’arrêt d’alimentation.
B. Nettoyer l’entrée de la valve, la tête de la valve, ou la ligne
d’alimentation. Purger les lignes.
1087557-2-B 18 Kohler Co.

Guide de dépannage (cont.)
Symptômes Action recommandée
5. Cycle de
remplissage du
réservoir
bruyant.
A. Couper partiellement l’alimentation de la valve d’arrêt si la
pression d’eau au W.C. est trop élevée. Vérifier la performance
du W.C. après un tel réglage.
B. Retirer toutes les saletés ou obstructions de la tête de la valve.
Purger les lignes.
Guía para resolver problemas
Síntomas Acción recomendada
1. Descarga
deficiente. A. Ajuste el nivel de agua en el tanque para que sea igual a la línea de agua.
B. Abra completamente la llave de paso del suministro de agua.
C. Despeje las obstrucciones de la boca de sifón, del jet o de los
orificios del borde de la taza.
D. Elimine las obstrucciones en la tubería de desagüe o en el tubo
de ventilación.
2. El inodoro no
descarga. E. Asegúrese de que las varillas de los botones de descarga estén en su lugar. Ajuste según sea necesario, siguiendo las
instrucciones en la guía de instalación y cuidado.
3. La válvula de
llenado se
acciona por sí
sola, o
funciona
permitiendo
que el agua
entre en el
tanque.
A. Ajuste la holgura de las varillas de los botones de manera que
el sello de la válvula de descarga no se quede levantado de la
válvula de descarga.
B. Limpie o reemplace el sello de la válvula de descarga si está
deteriorado, sucio o desalineado con respecto al asiento de la
válvula o si el asiento de la válvula de descarga está dañado.
C. Desmonte el tanque y apriete la tuerca de la válvula de
descarga si el empaque presenta fugas. No apriete demasiado.
Si las fugas continúan reemplace el empaque.
D. Limpie la suciedad del asiento de la válvula de
llenado/arandela del asiento, o reemplace el montaje del
émbolo/arandela del asiento.
E. Reemplace la válvula de llenado si el flotador se hunde.
F. Ajuste el nivel del agua en el tanque si es demasiado alto.
4. El ciclo de
llenado del
inodoro es
largo.
A. Abra completamente la llave de paso del suministro de agua.
B. Limpie la entrada de la válvula, la cabeza de la válvula o la
tubería de suministro. Haga circular agua por las líneas.
Kohler Co. 19 1087557-2-B

Guía para resolver problemas (cont.)
Síntomas Acción recomendada
5. El ciclo de
llenado del
tanque es
ruidoso.
A. Cierre parcialmente la llave de paso del suministro de agua si
la presión del agua en el inodoro es muy alta. Verifique el
funcionamiento del inodoro después de cada ajuste.
B. Elimine la suciedad u obstrucciones de la cabeza de la válvula.
Haga circular agua por las líneas.
1087557-2-B 20 Kohler Co.
