Kohler K-3393 User manual

Installation Guide
Toilet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página ″Español-1”
K-3393
1057478-2-B

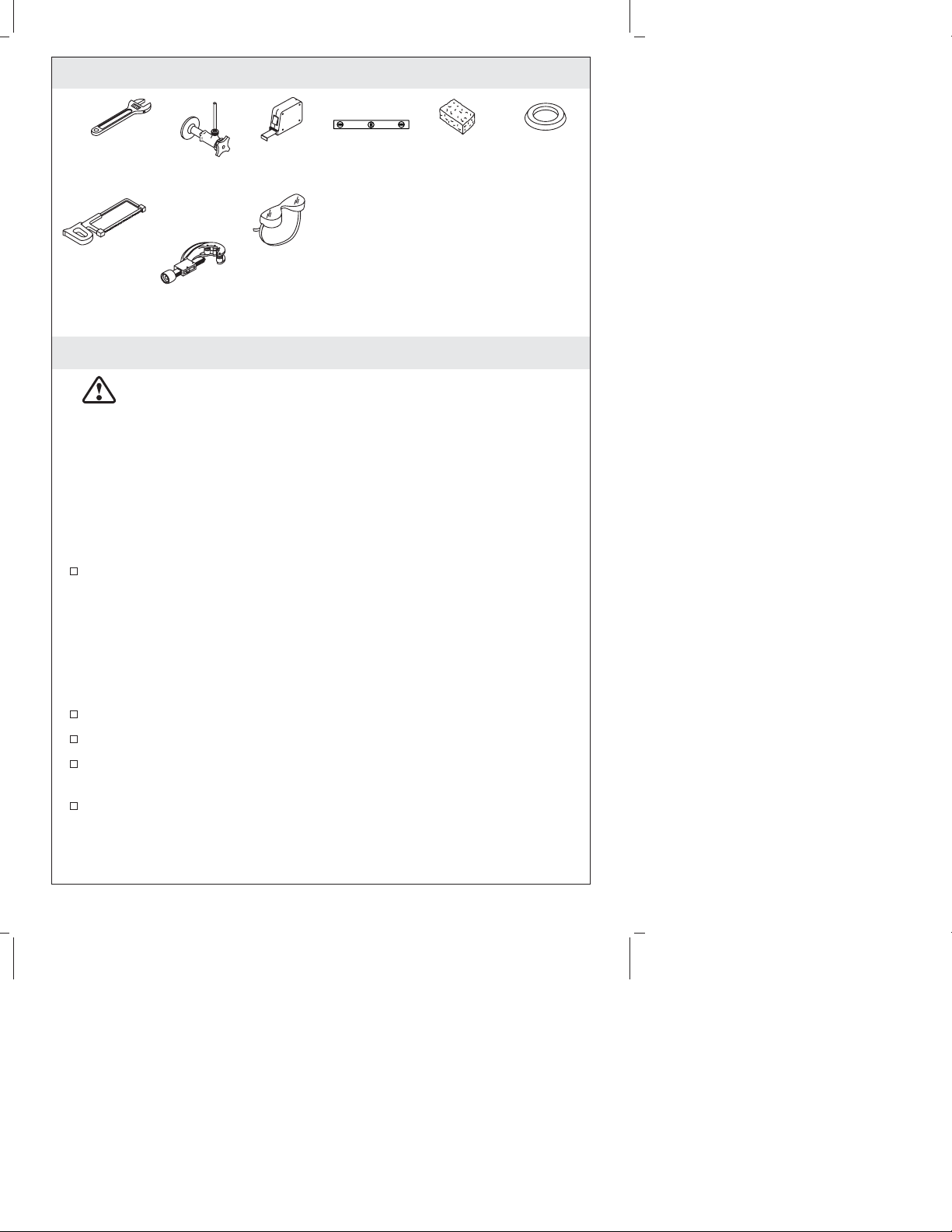

Tools and Materials
Before You Begin
WARNING: Risk of electrical shock. Connect to a properly
grounded, grounding-type receptacle, protected by a
Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage
Circuit-Breaker (ELCB).
CAUTION: Risk of product damage. Handle with care. Vitreous
china can break or chip if the bolts and nuts are overtightened, or if
the product is handled carelessly.
IMPORTANT! Record the model number (from the label on the box)
in the Homeowners Guide for reference.
A dedicated 120 VAC, 15 A, 60 Hz circuit (protected by a Class A
GFCI or ELCB) is required for installation.
NOTICE: The Canadian Electric Code requires receptacles installed
in bathrooms to be located at least 1 meter from a bathtub or
shower if practical, but in no case less than 500 mm. If the
installation is in Canada, install this unit in accordance with the
Canadian Electrical Code, Part 1.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
Kohler reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.

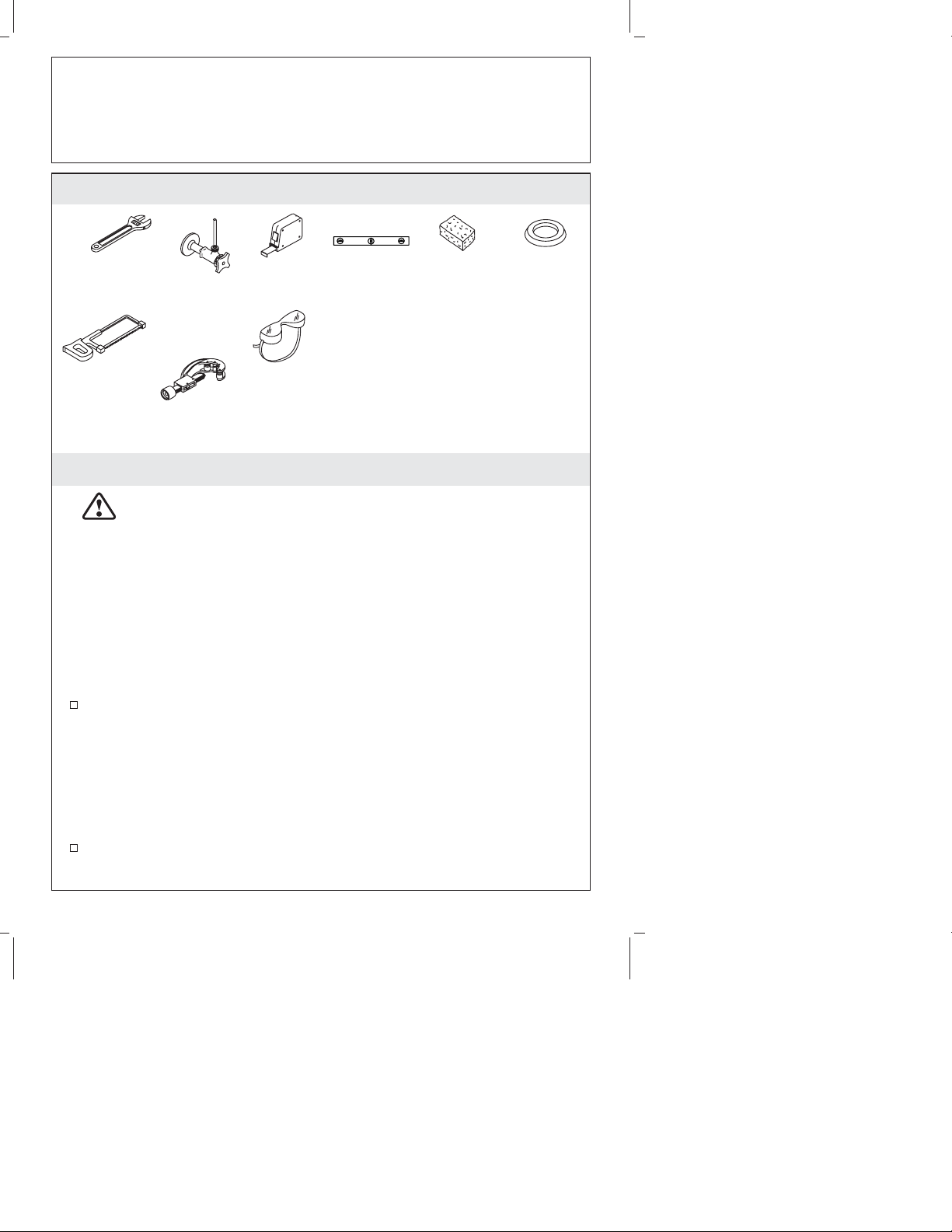

10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure
Tubing Cutter
Safety
Glasses
Hacksaw
Sponge
Level
• 5/16" T-Bolts w/ Nuts and Washers
• Putty Knife
• Screwdriver
• Electrical Tools and Supplies
• Metal File
Plus:
Wax Seal
1057478-2-B 2 Kohler Co.

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.

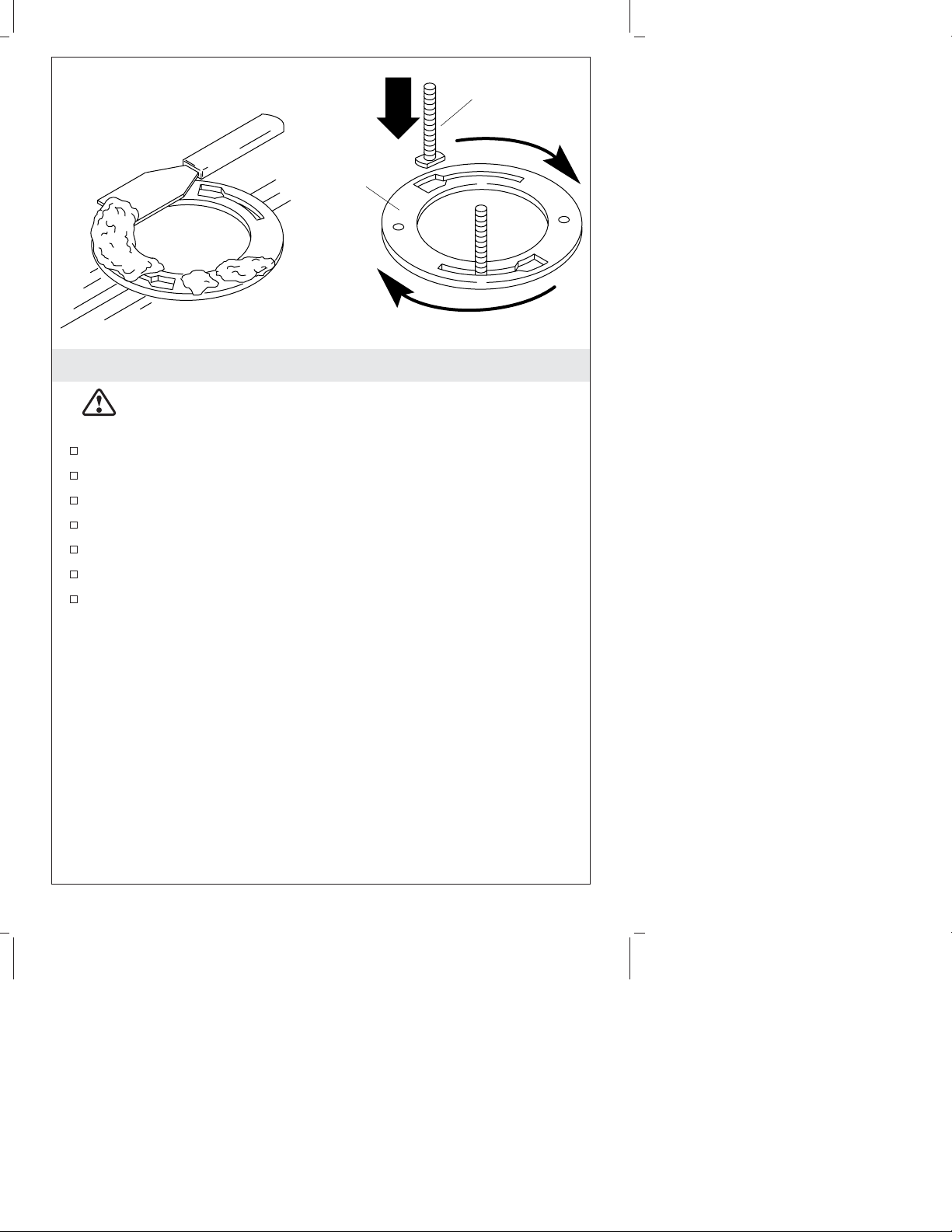

T-Bolt
Scrape off the old
wax seal.
Closet
Flange
Kohler Co. 3 1057478-2-B

2. Install Electrical Service
DANGER: Risk of electrical shock. Connect only to a
properly-grounded, grounding-type receptacle which is
protected by a GFCI or ELCB. Do not remove the grounding
pin or use a grounding adapter.
NOTICE: The Canadian Electric Code requires receptacles installed
in bathrooms to be located at least 1 meter from a bathtub or
shower if practical, but in no case less than 500 mm. If the
installation is in Canada, install this unit in accordance with the
Canadian Electrical Code, Part 1.
A licensed electrician should install a properly-grounded,
grounding-type receptacle which is protected by a Class A GFCI
or ELCB.
The receptacle should be located 6″(15.2 cm) above the floor line,
and 3″(7.6 cm) to the right of the closet flange centerline.
The toilet electrical cord is 36″(91.4 cm) long.

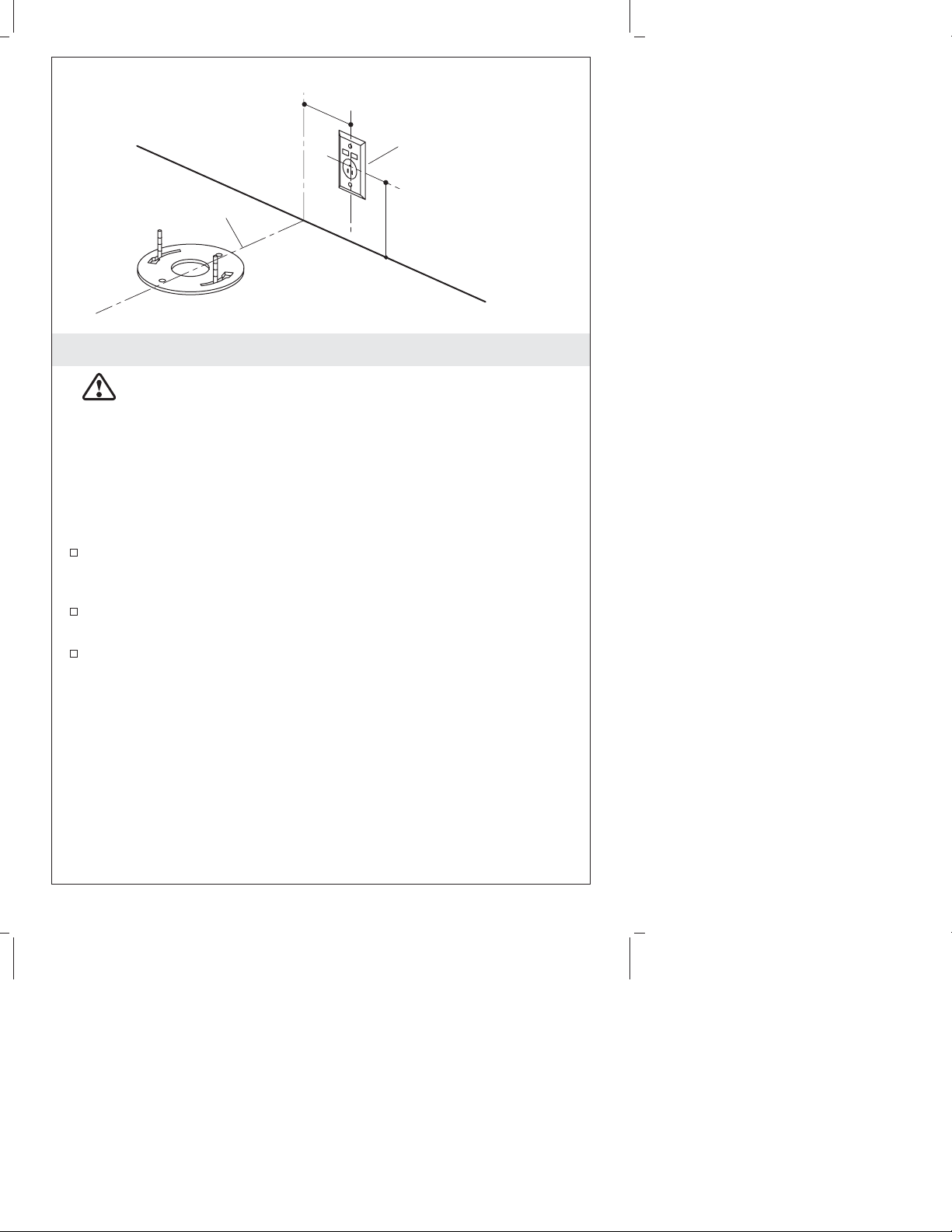

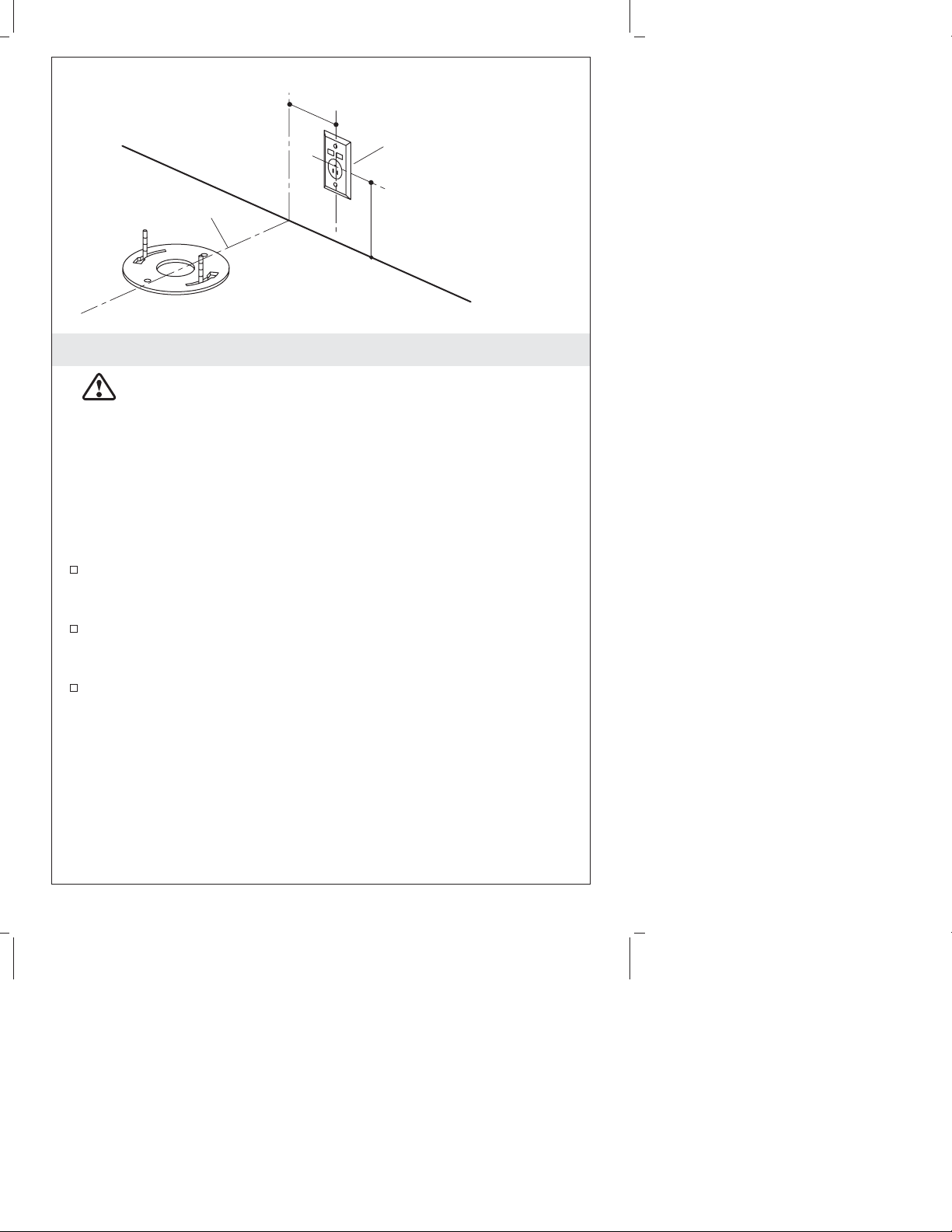

GFCI or ELCB-
Protected Receptacle
6" (15.2 cm)
3"
(7.6 cm)
Centerline
1057478-2-B 4 Kohler Co.

3. Install the New Toilet
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
IMPORTANT! Do not lift or rock the bowl after placement. If you
break the watertight seal, you must install a new wax seal.
Apply your full body weight around the toilet to set the seal.
Place the bolt cap bases over the T-bolts in the ″up″position as
marked.
Place the washers and nuts on the bolt cap bases and T-bolts.
IMPORTANT! Do not overtighten the nut. Overtightening may
cause breakage or chipping of vitreous china.
Carefully tighten the nuts.
NOTE: To achieve optimum performance, be sure the bowl is level.
IMPORTANT! Risk of product damage. Protect the vitreous china
from the saw blade when cutting off excess T-bolt length.

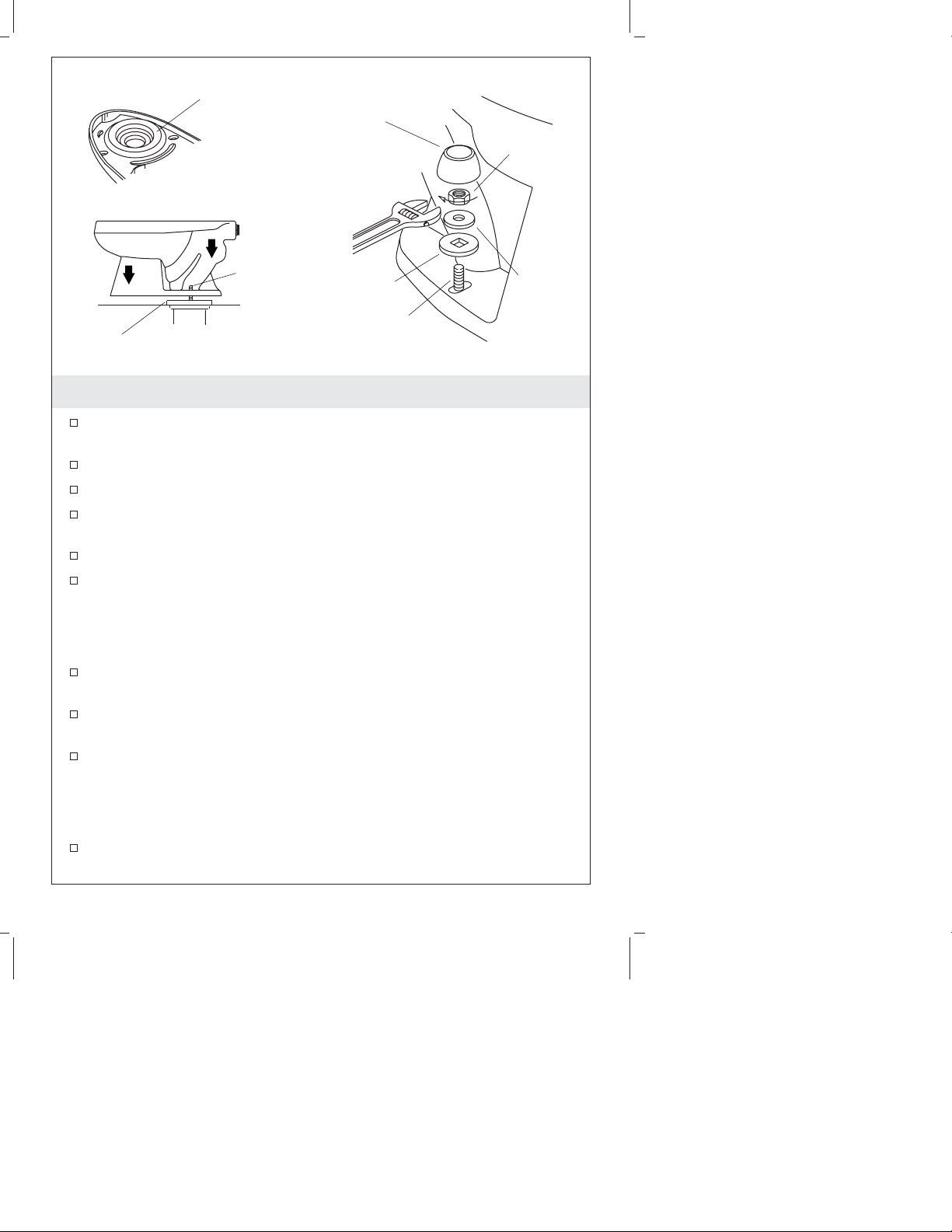

Bottom of Bowl
Wax Seal
Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt
Closet Flange
Kohler Co. 5 1057478-2-B

Install the New Toilet (cont.)
Measure the length of the T-bolts from the top of the nuts. If the
bolts extend 1/4″(6 mm) or more, cut off the excess.
Attach the bolt caps.
1057478-2-B 6 Kohler Co.

4. Complete the Installation
Remove the Packing Material
NOTE: Do not remove the pump hose clamps.
Remove and discard the protective materials used in shipping.
Cut the wire holding the pump to the back wall of the toilet.
Discard the wire tie.
If the pump has shifted during shipping or installation, reposition
it so it is not touching the back side wall of the toilet.
Complete Connections
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Install the toilet seat according to the packed instructions.
Plug the toilet electrical cord into a Class A GFCI or ELCB
receptacle.
Adjust the tank water level to the proper marked waterline by
rotating the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level.
Carefully set the cover onto the tank.
1.6 gpf
(6 lpf)
Turn here to adjust
the water level.
Kohler Co. 7 1057478-2-B

5. Confirm Operation
Flush the toilet several times and check all connections for leaks.
NOTE: This toilet is equipped with dual-flush operation. A higher
capacity flush is used for heavy soil. The shorter flush is used for
lighter loads. Make sure both flushes operate properly.
Periodically check for leaks for several days following the
installation.
1057478-2-B 8 Kohler Co.

Guide d’installation
W.C.
Outils et matériels
Avant de commencer
AVERTISSEMENT : Risque d’électrocution. Raccorder à un
boîtier protégé par un Disjoncteur de Fuite de Terre (GFCI)
ou à un Disjoncteur de Mise à la Terre (ELCB).
ATTENTION : Risque d’endommagement du produit. Manipulez
avec précaution. La porcelaine vitrifiée peut casser ou se fragmenter
si les boulons ou écrous sont trop serrés ou si le produit est
manipulé avec négligence.
IMPORTANT ! Enregistrer le numéro de modèle (de l’étiquette sur
la boîte) dans le guide du propriétaire pour référence.
Un circuit dedié de 120 VCA, 15 A, 60 Hz (protégé par un
disjoncteur GFCI ou ELCB de classe A) est nécessaire pour votre
installation.
AVIS : Le Code Électrique Canadien exige que les logements
électriques installés dans la salle de bains soient à 1 mètre de la
baignoire ou de la douche si possible, et en aucun cas à plus de 500
mm. Si l’installation est au Canada, installer cet appareil en
concordance avec le Code Électrique Canadien, Partie 1.
Respecter tous les codes de plomberie et de bâtiment locaux.
Inspectez soigneusement le nouveaux WC de tout défaut.
Clé à molette
de 10" Valve d'arrêt
d'alimentation
Mètre
ruban
Coupe-tuyauterie
Lunettes de
protection
Scie à
métaux
Éponge
Niveau
à bulle
• Couteau à mastic
• Tournevis
• Outils électriques et fournitures
• Lime en fer
Plus:
Joint en
cire
• Boulons en T avec écrous et
rondelles de 5/16"
Kohler Co. Français-1 1057478-2-B

Avant de commencer (cont.)
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
Kohler se réserve le droit d’apporter des modifications au design
des produits sans préavis, tel qu’il l’est spécifié dans le catalogue
des prix.
1057478-2-B Français-2 Kohler Co.

1. Retirer le W.C. existant
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux boulons en T avec des nouveaux de 5/16″de
diamètre.
Retirer le vieux joint
en cire
Bride de sol
pour W.C.
Boulon en T
Kohler Co. Français-3 1057478-2-B

2. Installer le service électrique
DANGER : Risque d’électrocution. Connecter uniquement à
une prise de terre proprement mise à la terre, un boîtier de
type mis à la terre, protégé par un disjoncteur GFCI ou ELCB.
Ne pas retirer la cosse de masse ou utiliser un adaptateur de
mise à la terre.
AVIS : Le Code Électrique Canadien exige que les logements
électriques installés dans la salle de bains soient à 1 mètre de la
baignoire ou de la douche si possible, et en aucun cas à plus de 500
mm. Si l’installation est au Canada, installer cet appareil en
concordance avec le Code Électrique Canadien, Partie 1.
Seul un électricien agréé devrait raccorder l’installation à une
prise de terre, boîtier de type mis à la terre, protégé par un
disjoncteur GFCI de classe A ou ELCB.
Le réceptacle devrait être localisé à 6″(15,2 cm) au-dessus de la
ligne du sol et [3″(7,6 cm)] à droite de l’axe central de la bride
du sol.
La longueur du fil électrique du W.C. est de 36″(91,4 cm) de
long.

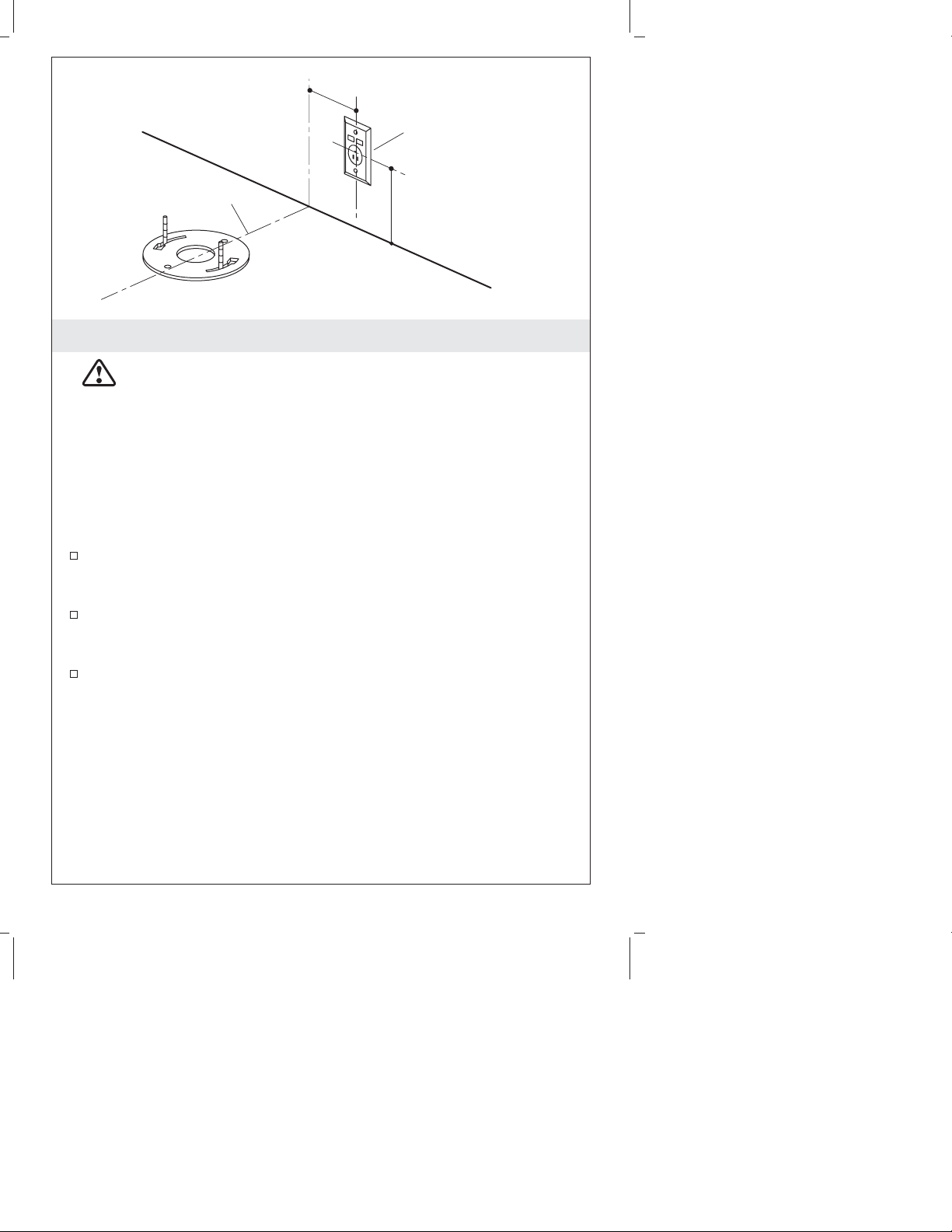

Receptacle protégé
(GFCI ou ELCB)
6" (15,2 cm)
3" (7,6 cm)
Ligne centrale
1057478-2-B Français-4 Kohler Co.

3. Installer le nouveau W.C.
Installer ou déplacer l’alimentation et les sorties au besoin pour se
conformer aux dimensions du plan de raccordement.
Installer la valve d’arrêt d’alimentation.
Poser le W.C. sur une surface molletonnée.
De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Aligner et baisser le W.C. sur la bride les boulons en T.
IMPORTANT ! Ne pas soulever ou secouer la cuvette du W.C.
après sa mise en place. Si le joint étanche se casse, en réinstaller un
nouveau en cire.
Appliquer une pression de tout le poids du corps autour du
W.C.pour fixer le joint.
Placer les bases de cache-boulons sur les boulons en T dans la
position ″Haut″tel que marqué.
Placer les rondelles et écrous sur les cache-boulons et boulons en
T.
IMPORTANT ! Ne pas trop serrer l’écrou. Le serrage excessif peut
casser ou fragmenter la porcelaine vitrifiée.
Serrer délicatement les écrous.
Écrou
Rondelle
Boulons en T
Boulons en T
Cache-boulon
Cache-boulon
Joint en cire
Base du W.C.
Bride de sol
Kohler Co. Français-5 1057478-2-B

Installer le nouveau W.C. (cont.)
REMARQUE : Pour une performance optimale, s’assurer que la
cuvette soit nivelée.
IMPORTANT ! Risque d’endommagement du produit. Protéger la
porcelaine vitrifiée contre les coups de lame de scie possibles, lors
de la découpe d’excédent de longueur des boulons en T.
Mesurer la longueur des boulons en T du dessus des écrous. Si
les boulons s’étendent de 1/4″(6 mm) ou plus, découper l’excès.
Installer les bouchons des boulons.
1057478-2-B Français-6 Kohler Co.

4. Compléter l’installation
Retirer l’emballage
REMARQUE : Ne pas enlever les pinces de la pompe.
Retirer et jeter les matériels de protection utilisés pendant le
transport.
Couper le serres-câble qui retient la pompe au mur arrière du
W.C. Jeter les serres-câbles.
Si la pompe a bougé pendant le transport ou l’installation, vérifier
qu’elle ne touche pas la paroi arrière du W.C.
Completer les connexions
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Brancher le cordon électrique du W.C. dans un boîtier GFCI de
classe A ou ELCB.
Régler le niveau d’eau du réservoir en fonction du repère en
tournant la tige filetée vers la droite pour augmenter le niveau ou
vers la gauche pour l’abaisser.
Soigneusement mettre en place le couvercle sur le réservoir.
1.6 gpf
(6 lpf)
Tourner ici pour ajuster
le niveau d'eau.
Kohler Co. Français-7 1057478-2-B

5. Confirmer l’opération
Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.
REMARQUE : Ce W.C. est équipé d’un système de double chasse.
Une chasse de capacité plus élevée est utilisée pour une eau trés
souillée. La chasse la plus courte est utilisée pour des charges plus
légères. S’assurer du bon fonctionnement des deux chasses.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Longue chasse
Courte chasse
1057478-2-B Français-8 Kohler Co.

Guía de instalación
Inodoro
Herramientas y materiales
Antes de comenzar
ADVERTENCIA: Riesgo de descarga eléctrica. Conecte sólo
a un tomacorriente con conexión a tierra que tenga protección
mediante un interruptor de circuito con pérdida a tierra
(GFCI) o disyuntor de fuga a tierra (ELCB).
PRECAUCIÓN: Riesgo de daños al producto. Maneje el producto
con cuidado. La porcelana vitrificada puede romperse o
despostillarse si los pernos o las tuercas se aprietan demasiado o si
el producto no se maneja con cuidado.
¡IMPORTANTE! Apunte el número del modelo (de la etiqueta de la
caja) en la Guía del usuario para referencia.
La instalación requiere un circuito dedicado de 120 VCA, 15 A, 60
Hz (protegido por un GFCI Clase A o ELCB).
AVISO: El Código Eléctrico Canadiense exige que en los cuartos de
baño los tomacorrientes se instalen a un metro de la bañera o ducha
como mínimo, si es práctico, pero en ningún caso a menos de 500
mm. Si la instalación se realiza en Canadá, instale la unidad
conforme al Código Eléctrico Canadiense, Parte 1.
Cumpla con todos los códigos locales de plomería y construcción.
Llave ajustable
de 10" Llave de
paso del
suministro
Cinta para
medir
Cortatubos
Lentes de
seguridad
Sierra para
metales
Esponja
Nivel
• Espátula
• Destornillador
• Herramientas y artículos eléctricos
• Lima metálica
Más:
Sello
de cera
• Pernos en T de 5/16" con tuercas
y arandelas
Kohler Co. Español-1 1057478-2-B

Antes de comenzar (cont.)
Revise atentamente el nuevo inodoro para cerciorarse que no esté
dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
viejo, instale una antes de instalar el inodoro nuevo.
Kohler se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1057478-2-B Español-2 Kohler Co.

1. Desinstale el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el
inodoro nuevo no se instala de inmediato, cubra la brida
temporalmente con un trapo.
Cierre el suministro principal del agua.
Accione la descarga del inodoro.
Con una esponja seque el agua restante del tanque.
Desconecte la llave de paso del suministro, de estar presente.
Desinstale el inodoro viejo.
Utilice una espátula para raspar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
Raspe el sello de cera viejo.
Brida de
inodoros
Perno en T
Kohler Co. Español-3 1057478-2-B

2. Instale las conexiones eléctricas
PELIGRO: Riesgo de descarga eléctrica. Enchufe solamente a
un tomacorriente conectado a tierra apropiadamente,
protegido con un GFCI o ELCB. No quite la clavija de
conexión a tierra del enchufe ni utilice un adaptador para la
conexión a tierra.
AVISO: El Código Eléctrico Canadiense exige que en los cuartos de
baño los tomacorrientes se instalen a un metro de la bañera o ducha
como mínimo, si es práctico, pero en ningún caso a menos de 500
mm. Si la instalación se realiza en Canadá, instale la unidad
conforme al Código Eléctrico Canadiense, Parte 1.
Un electricista calificado debe instalar un tomacorriente conectado
a tierra apropiadamente protegido con un GFCI de Clase A o
ELCB.
El tomacorriente se debe instalar a 6″(15,2 cm) sobre el nivel del
piso y 3″(7,6 cm) a la derecha de la línea central de la brida del
inodoro.
El cable eléctrico del inodoro mide 36” (91,4 cm).
Tomacorrientes protegido
con un GFCI o ELCB
6" (15,2 cm)
3"
(7,6 cm)
Línea central
1057478-2-B Español-4 Kohler Co.
