Care and Cleaning
To keep this KOHLER urinal looking and performing its best, it is
important to follow these care and cleaning procedures.
Use the KOHLER products listed below for optimum care and cleaning
results. Purchase these products from a KOHLER distributor or call
1-800-4KOHLER for ordering information.
128 oz. (3.8 L) sealing liquid 1048656
32 oz. (946 ml) cleaner 1174866
Urinal ball 1173387
Daily Cleaning
Spray the KOHLER cleaner over the outer surfaces of the urinal.
Allow some cleaner to run down the drain.
Allow the cleaner to stand for approximately one minute.
Wipe the outer surfaces with a clean, non-abrasive cloth.
If necessary, repeat this procedure for heavier soils still present on
the urinal.
To minimize odor and avoid sediment build-up in the trapway, it is
important to flush out your waterless urinal every two weeks. Please
follow the ″Required Two-Week Flush-out Cleaning″procedure below.
Required Two-Week Flush-Out Cleaning
IMPORTANT! Do not set the urinal ball directly into the drain or
force it through the strainer, as this may cause blockage.
IMPORTANT! Always keep the strainer in place over the urinal
drain to prevent debris from entering the drain.
IMPORTANT! Do not use cleaners containing anti-bacterial agents,
or any other urinal puck or mat, as these may reduce the
effectiveness of the urinal ball.
IMPORTANT! Failure to perform flush-out cleaning may eventually
result in a clogged urinal. If the urinal becomes clogged, use a
plunger, urinal auger, or non-KOHLER brand strong acid cleaner. If
you use a non-KOHLER brand strong acid cleaner, thoroughly rinse
the urinal with water after application to minimize acid corrosion on
the seal gasket and downstream piping.
Repeat the daily cleaning procedure.
Remove the used urinal ball and discard.
1048744-5-D 2 Kohler Co.

Care and Cleaning (cont.)
Using a small screwdriver or bent wire, carefully lift the strainer
vertically from the drain. Clean the strainer and set it aside.
Quickly pour one gallon of water directly into the drain. Do not
let the urinal overflow. This will purge the residual urine and
sealing liquid.
Unscrew the spray nozzle from the cleaner bottle. Pour 1 oz. (30
ml) or 2 tablespoons of cleaner directly into the drain.
Allow the cleaner to stand for 5 to 10 minutes.
Pour two gallons of water directly into the drain as quickly as
possible. Do not let the urinal overflow.
Pour 3 oz. (90 ml) or approximately 1/3 cup of sealing liquid
directly into the drain.
Reinstall the strainer.
Set a fresh urinal ball in the urinal.
Winterizing the Urinal
Repeat the daily and flush-out cleaning procedures, but do not
replace the sealing liquid or urinal ball after the flush-out.
NOTE: Use recreational-use antifreeze only. Recreational-use
antifreeze is specifically formulated for winterizing all types of
potable water supply systems, preventing rust, and protecting metal
pipes.
Pour recreational-use antifreeze directly into the drain.
Reinstall the strainer.
IMPORTANT! Before using the urinal again, remove the strainer
and flush out the antifreeze with 1 gallon (3.79 L) of water. Pour 3
oz. (90 ml) or approximately 1/3 cup of sealing liquid directly into
the drain, then reinstall the strainer. Set a fresh urinal ball in the
urinal. The urinal is now ready for use.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Kohler Co. 3 1048744-5-D

Warranty (cont.)
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-800-456-4537 from within Mexico,
or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE
DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
1048744-5-D 4 Kohler Co.

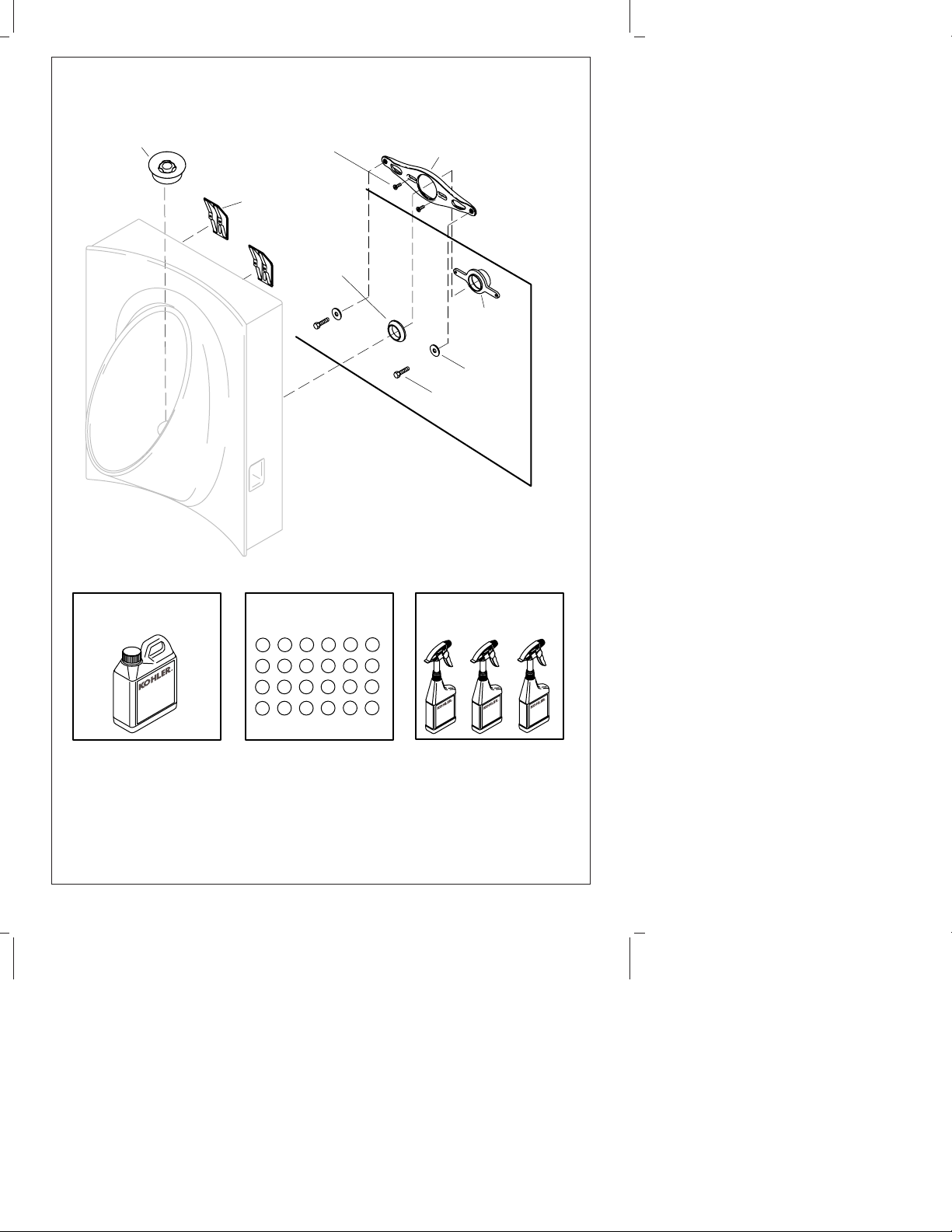

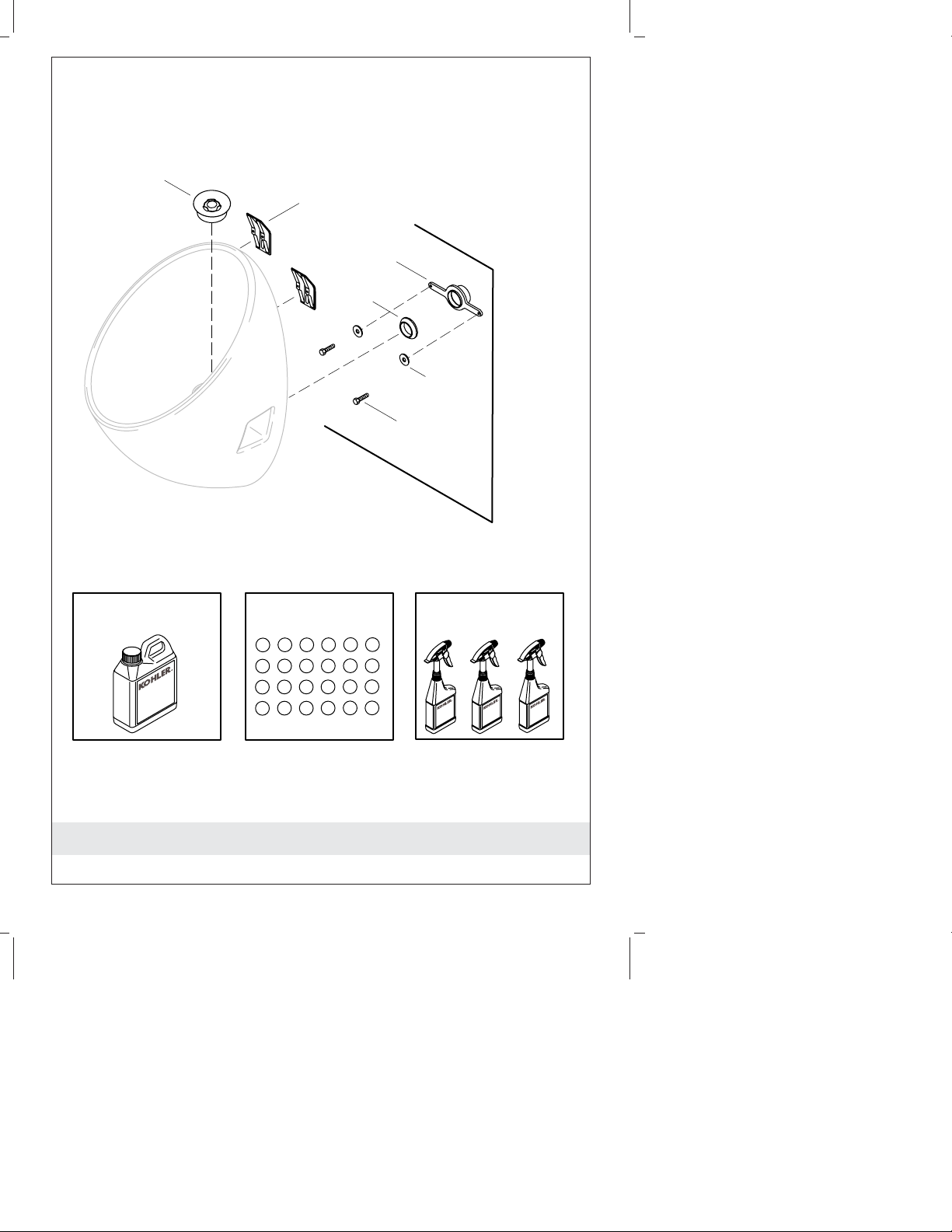

Service Parts
**Finish/color code must be specified when ordering.
51543**
Washer
53407**
Screw
64512
Hanger
1045415
Collar
1049651
Outlet
53410
Washer
1046455
Strainer
1048656 128 oz (3.8 L)
Sealing Liquid
1174866
Cleaner 32 oz (946 ml)
1173387
Urinal Ball
Kohler Co. 5 1048744-5-D

**Finish/color code must be specified when ordering.
53407**
Screw
51543**
Washer
64512
Hanger
53405
Collar
1044200
Bracket
18766
Outlet
53410
Washer
1046455
Strainer 1044204
Screw
1048656 128 oz (3.8 L)
Sealing Liquid
1174866
Cleaner 32 oz (946 ml)
1173387
Urinal Ball
1048744-5-D 6 Kohler Co.

**Finish/color code must be specified when ordering.
53407**
Screw
51543**
Washer
64512
Hanger
53405
Collar
1044199
Bracket
18766
Outlet
53410
Washer
1046455
Strainer 1044204
Screw
1048656 128 oz (3.8 L)
Sealing Liquid
1174866
Cleaner 32 oz (946 ml)
1173387
Urinal Ball
Kohler Co. 7 1048744-5-D
