Korg Sledgehammer pro User manual

Precautions

Location

Using the unit in the following locations can result in a malfunction.

• In direct sunlight.

• Locations of extreme temperature or humidity.

• Excessively dusty or dirty locations.

• Locations of excessive vibration.

• Close to magnetic elds.

Power supply

Be sure to turn the power switch to OFF when the unit is not in use. Remove the battery

in order to prevent it from leaking when the unit is not in use for extended periods.

Interference with other electrical devices

Radios and televisions placed nearby may experience reception interference. Operate

this unit at a suitable distance from radios and televisions.

Handling

To avoid breakage, do not apply excessive force to the switches or controls.

Care

If the exterior becomes dirty, wipe it with a clean, dry cloth. Do not use liquid cleaners

such as benzene or thinner, or cleaning compounds or ammable polishes.

Keep this manual

After reading this manual, please keep it for later reference.

Keeping foreign matter out of your equipment

Never set any container with liquid in it near this equipment. If liquid gets into the

equipment, it could cause a breakdown, re, or electrical shock. Be careful not to let

metal objects get into the equipment.

THE FCC REGULATION WARNING (for USA)

NOTE: This equipment has been tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this equip-

ment does cause harmful interference to radio or television reception, which can

be determined by turning the equipment off and on, the user is encouraged to try

to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

If items such as cables are included with this equipment, you must use those

included items.

Unauthorized changes or modication to this system can void the user’s authority

to operate this equipment.

Notice regarding disposal (EU only)

When this “crossed-out wheeled bin” symbol is displayed on the product,

owner’s manual, battery, or battery package, it signies that when you

wish to dispose of this product, manual, package or battery you must do

so in an approved manner. Do not discard this product, manual, package

or battery along with ordinary household waste. Disposing in the correct

manner will prevent harm to human health and potential damage to the

environment. Since the correct method of disposal will depend on the

applicable laws and regulations in your locality, please contact your local

administrative body for details. If the battery contains heavy metals in

excess of the regulated amount, a chemical symbol is displayed below the

“crossed-out wheeled bin” symbol on the battery or battery package.

IMPORTANT NOTICE TO CONSUMERS

This product has been manufactured according to strict specications and volt-

age requirements that are applicable in the country in which it is intended that

this product should be used. If you have purchased this product via the internet,

through mail order, and/or via a telephone sale, you must verify that this product

is intended to be used in the country in which you reside.

WARNING: Use of this product in any country other than that for which it is

intended could be dangerous and could invalidate the manufacturer’s or distribu-

tor’s warranty.

Please also retain your receipt as proof of purchase otherwise your product may

be disqualied from the manufacturer’s or distributor’s warranty.

CALIFORNIA USA ONLY

This Perchlorate warning applies only to primary CR (Manganese Dioxide) Lithium

coin cells sold or distributed ONLY in California USA.

“Perchlorate Material–special handling may apply, See www.dtsc.ca.gov/haz-

ardouswaste/perchlorate.”

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

CAN ICES-3 B / NMB-3 B.

OWNER’S MANUAL

MANUEL D’UTILISATION

BEDIENUNGSANLEITUNG

MANUAL DE USUARIO

取扱説明書■お願い1.

保証書に販売年月日等の記入がない場合は無効となります。記入できないときは、お買い上げ年月日を証明できる領収書等と一緒に保管してください。

2.

保証書は再発行致しませんので、紛失しないように大切に保管してください。

アフターサービス修理または商品のお取り扱いについてのご質問、ご相談は、お客様相談窓口へお問い合わせください。お客様相談窓口 PHS等一部の電話ではご利用できません。固定電話または携帯電話からおかけください。受付時間月曜～金曜10:00～17:00（祝祭日、窓口休業日を除く）●サービス・センター:〒168-0073　東京都杉並区下高井戸1-15-12保証書コルグ Sledgehammer Pro本保証書は、別記の保証規定により無償修理をお約束するものです。お買い上げ日年月日販売店名Thank you for purchasing the Korg

Sledgehammer Pro Clip-on Tuner.

Merci d’avoir choisi l’accordeur

Sledgehammer Pro Clip-on Tuner de Korg.

Vielen Dank, dass Sie sich für das

Clip-on Stimmgerät Sledgehammer Pro

von Korg entschieden haben.

Gracias por comprar el anador

Sledgehammer Pro Clip-on de Korg.

このたびは、コルグ Clip-on Tuner Sledgehammer Proをお買い上げいただきまして、まことにありがとうございます。

2: Strobe meter

Tune your instrument so that the illumination stops owing in the

meter display. Since the strobe meter has higher precision, it allows

you to tune with greater accuracy. The illumination will ow from

le to right if the note is sharp, or from right to le if the note is at.

3: Half-strobe meter

Tune your instrument so that the stream stops and only the center

LED is lit up. The right side of the meter display will strobe if the note

is sharp, and the le side of the meter display will strobe if the note

is at. When the pitch is correct, only the center LED will light up.

Calibration (reference pitch) settings (

)

Each time you turn the right shule switch upward (or downward),

the calibration value (reference pitch) increases (or decreases) in 1 Hz

steps. The last digit of the seing appears in the note name indicator

for a few seconds.

6 (436Hz)... 9 (439Hz)0(440Hz)1(441Hz)2(442Hz)...5(445Hz)

The seing range is between 436 and 445 Hz.

Attaching to the instrument and range of motion

The Sledgehammer Pro tunes by picking up the vibrations of the

instrument. Therefore, be sure to aach the Sledgehammer Pro to the

headstock of your instrument in order to tune it. In addition, the Sledge-

hammer Pro can be freely moved so that the display is easy to read.



TheSledgehammerPromaybedamagedifyouapplyexcessiveforcewithin

itsrangeofmotion,oraempttomoveitbeyonditsintendedrangeofmotion.

360°

180°

30°

45°

PleasecarefullyaachtheSledgehammerProtoyourinstrument.Leaving

theSledgehammerProaachedforalongtimemaydamageormarkthe

instrument'ssurface.

Dependingonvariousfactorssuchasage-relatedchangeorthesurface

nish,thereisapossibilitythatyourinstrumentmaybedamagedby

aachingthisproduct.

Specications

Scale: 12-note equal temperament

Range (sine wave): A0 (27.50 Hz)–C8 (4186 Hz)

Precision: +/-0.1 cent

Reference pitch:

A4 =

436–445 Hz (1 Hz steps)

Dimensions: 62 mm(W) X 62 mm(D) X 53 mm(H)

2.44’’ (W) X 2.44’’ (D) X 2.09 ’’ (H)

Weight: 28 g/0.99 oz. (including baery)

Baery life: approximately 14 hours

(tuner continuously operating, A4 input)

Included items: CR2032 lithium baery (3V)

Seings are remembered even when the power is o. However,

seings will be initialized when you replace the baery (default,

Meter mode: Regular, calibration: 440 Hz)

• Specications and appearance are subject to change without notice

for improvement.

The pitch is sharp.

In tune.

The pitch is flat.

The pitch is sharp.

In tune.

The pitch is flat.

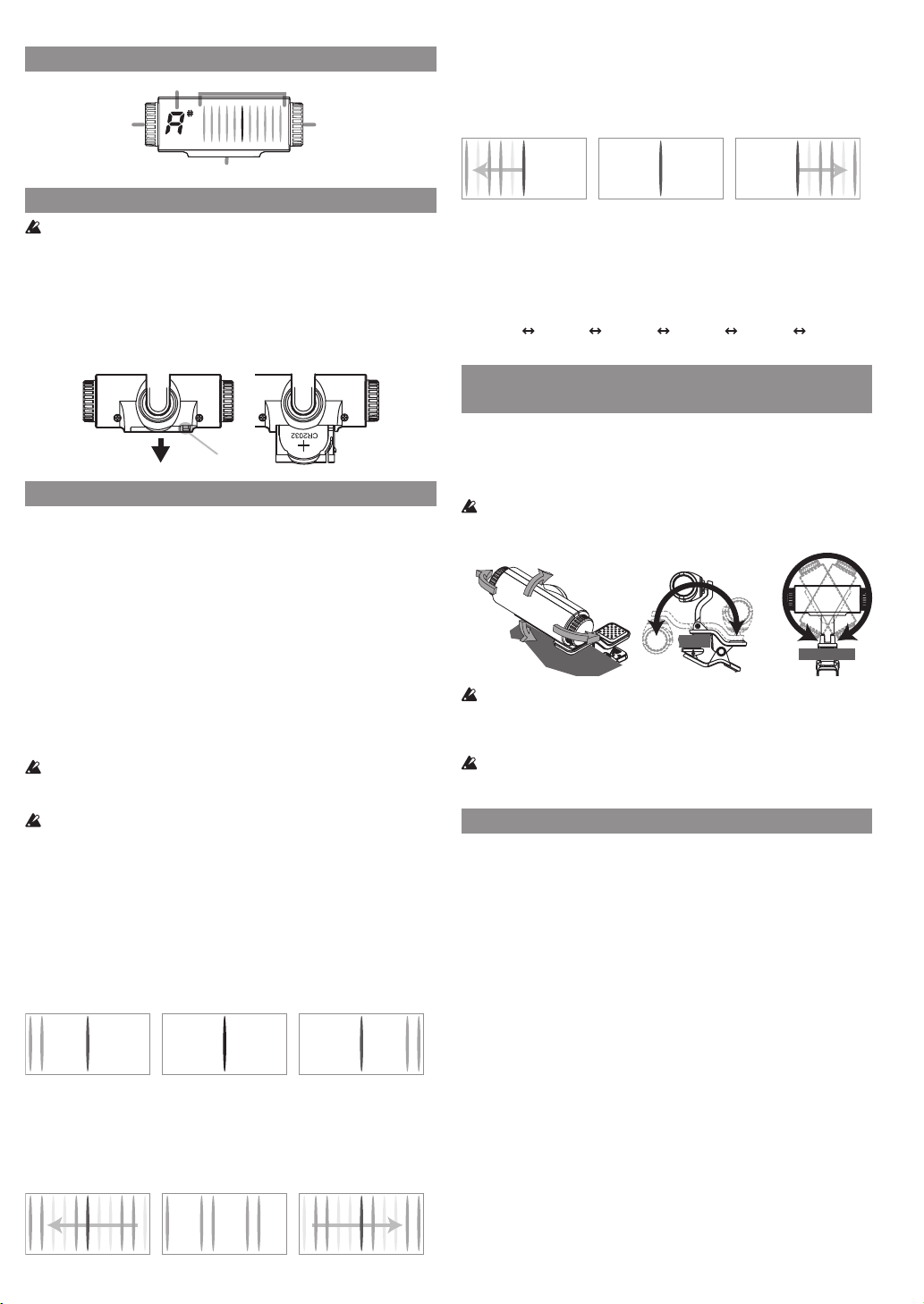

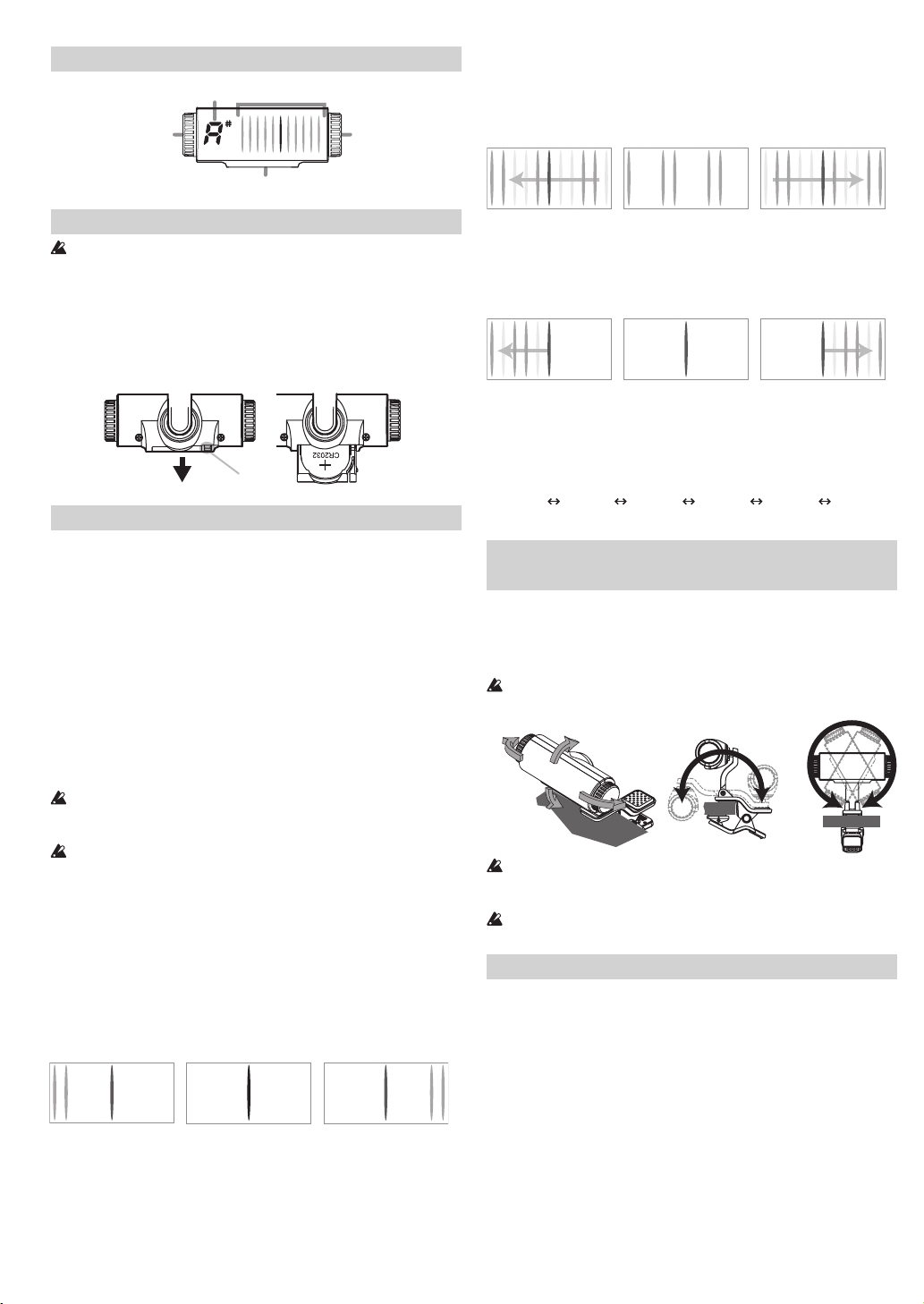

Parts of the Sledgehammer Pro

Installing the battery

Makesuretoturnthepowerobeforeyouinstallorreplacethebaery.

When it is time to replace the baery, the note name indicator will

blink. Immediately replace the baery with a new one.

1. While lightly pressing the part marked A, pull the baery holder

in the direction of the arrow to slide it out.

2. Making sure to observe the correct polarity, insert the baery so

that the “+” side of the baery is visible.

3. Return the baery holder to its original position.

Tuning

Tuning procedure

1. Turn the le shule switch upward. Each time you turn the shule

switch, the Sledgehammer Pro will be turned on or o.

If the power is le on for approximately 3 minutes without any user

input, it will turn o automatically.

2. If necessary, change the meter mode and calibration (reference

pitch).

3. Play a single note on your instrument.

The note name closest to the detected pitch appears in the note

name indicator.

Tune your instrument to the correct pitch so that the desired note

name appears on the display.

4. Tune the instrument by playing a single note and checking the

meter.

The tuning indications dier depending on the selected meter

mode seing.

Evenifthepitchiswithintherangeofdetection,itmaynotbepossible

todetectthepitchofaninstrumentalsoundthatcontainslargenumbers

ofovertonesorasoundthathasarapiddecay.

Themetermayrespondtovibrationsitpicksupfromtheenvironment;

however,thiswillnotaecttuningoftheinstrument.

Setting the meter mode (

)

Each time you turn the le shule switch downward, the meter mode

changes. A number indicating the meter mode appears in the note

name indicator for a few seconds.

1 (Regular) → 2 (Strobe) → 3 (Half strobe) → 1 (Regular) ...

1: Regular meter

Tune your instrument so that the center LED of the meter display is lit

up. The LED illumination will move from the center toward the right

if the note is sharp, or from the center toward the le if the note is at.

Note name indicator

Meter display

Left

shuttle switch

Battery holder

Right

shuttle switch

The pitch is sharp.

In tune.

The pitch is flat.

Précautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner

le mauvais fonctionnement.

• En plein soleil.

• Endroits très chauds ou très humides.

• Endroits sales ou fort poussiéreux.

• Endroits soumis à de fortes vibrations.

• A proximité de champs magnétiques.

Alimentation

Lorsque vous n’utilisez pas l’appareil, n’oubliez pas de le mettre hors

tension. Retirez les piles pour éviter toute fuite lorsque l’appareil ne sera

pas utilisé pendant de longues périodes de temps.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par

conséquent souffrir d'interférences à la réception. Veuillez dès lors faire

fonctionner cet appareil à une distance raisonnable de postes de radio

et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons

de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec.

Ne vous servez pas d'agents de nettoyage liquides tels que du benzène

ou du diluant, voire des produits inammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute

référence ultérieure.

Evitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument.

Si le liquide se renverse ou coule, il risque de provoquer des dommages,

un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des

objets métalliques dans le boîtier (trombones, par ex.).

Note concernant les dispositions (Seulement EU)

Quand un symbole avec une poubelle barrée d’une croix appa-

rait sur le produit, le mode d’emploi, les piles ou le pack de piles,

cela signie que ce produit, manuel ou piles doit être déposé

chez un représentant compétent, et non pas dans une poubelle

ou toute autre déchetterie conventionnelle. Disposer de cette

manière, de prévenir les dommages pour la santé humaine et

les dommages potentiels pour l’environnement. La bonne mé-

thode d’élimination dépendra des lois et règlements applicables

dans votre localité, s’il vous plaît, contactez votre organisme adminis-

tratif pour plus de détails. Si la pile contient des métaux lourds au-

delà du seuil réglementé, un symbole chimique est afché en dessous

du symbole de la poubelle barrée d’une croix sur la pile ou le pack de

piles.

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des spécications sévères et des

besoins en tension applicables dans le pays où ce produit doit être

utilisé. Si vous avez acheté ce produit via l’internet, par vente par

correspondance ou/et vente par téléphone, vous devez vérier que ce

produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L’utilisation de ce produit dans un pays autre que celui

pour lequel il a été conçu peut être dangereuse et annulera la garantie

du fabricant ou du distributeur. Conservez bien votre récépissé qui est

la preuve de votre achat, faute de quoi votre produit ne risque de ne

plus être couvert par la garantie du fabricant ou du distributeur.

安全上のご注意火災・感電・人身傷害の危険を防止するには以下の指示を守ってください

警告

この注意事項を無視した取り扱いをすると、死亡や重傷を負う可能性が予想されます・次のような場合には、直ちに電池をぬく。　○異物が内部に入ったとき　○製品に異常や故障が生じたとき修理が必要なときは、コルグお客様相談窓口へ修理を依頼してください。・本製品を分解したり改造したりしない。・修理/部品の交換などで、取扱説明書に書かれている以外のことは絶対にしない。・本製品に異物（燃えやすいもの、硬貨、針金など）を入れない。・温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）での使用や保管はしない。・振動の多い場所で使用や保管はしない。・ホコリの多い場所で使用や保管はしない。・風呂場、シャワー室で使用や保管はしない。・雨天時の野外などのような湿気の多い場所で、使用や保管はしない。・本製品の上に液体の入ったもの（水や薬品等）を置かない。・本製品に液体をこぼさない。・濡れた手で本製品を使用しない。

注意

この注意事項を無視した取り扱いをすると、傷害を負う可能性、または物理的損害が発生する可能性があります・正常な通気が妨げられない所に設置して使用する。・ラジオ、テレビ、電子機器などから十分に離して使用する。ラジオやテレビ等に接近して使用すると、本製品が雑音を受けて誤動作する場合があります。また、ラジオ、テレビ等に雑音が入ることがあります。・外装のお手入れは、乾いた柔らかい布を使って軽く拭く。・長時間使用しないときは、電池の液漏れを防ぐために電池を抜く。・電池や本体は幼児の手の届かないところに保管する。・電池を過度の熱源（日光、火など）にさらさない。・ボタンやツマミに必要以上の力を加えない。故障の原因になります。・外装のお手入れに、ベンジンやシンナー系の液体、コンパウンド質、強燃性のポリッシャーは使用しない。・不安定な場所に置かない。保証規定（必ずお読みください）本保証書は、保証期間中に本製品を保証するもので、付属品類（ヘッドホンなど）は保証の対象になりません。保証期間内に本製品が故障した場合は、保証規定によって無償修理いたします。1.本保証書の有効期間はお買い上げ日より1ケ年です。2.次の修理等は保証期間内であっても有償修理となります。・消耗部品（電池など）の交換。・お取扱い方法が不適当のために生じた故障。・天災（火災、浸水等）によって生じた故障。・故障の原因が本製品以外の他の機器にある場合。・不当な改造、調整、部品交換などにより生じた故障または損傷。・保証書にお買い上げ日、販売店名が未記入の場合、または字句が書き替えられている場合。・本保証書の提示がない場合。尚、当社が修理した部分が再度故障した場合は、保証期間外であっても、修理した日より3ケ月以内に限り無償修理いたします。3.本保証書は日本国内においてのみ有効です。

ThiswarrantyisvalidonlyinJapan.

4.お客様が保証期間中に移転された場合でも、保証は引き続きお使いいただけます。詳しくは、お客様相談窓口までお問い合わせください。5.修理、運送費用が製品の価格より高くなることもありますので、あらかじめお客様相談窓口へご相談ください。発送にかかる費用は、お客様の負担とさせていただきます。6.修理中の代替品、商品の貸し出し等は、いかなる場合においても一切行っておりません。本製品の故障、または使用上生じたお客様の直接、間接の損害につきましては、弊社は一切の責任を負いかねますのでご了承ください。本保証書は、保証規定により無償修理をお約束するためのもので、これによりお客様の法律上の権利を制限するものではありません。

Vorsichtsmaßnahmen

Aufstellungsort

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen.

• es direkter Sonneneinstrahlung ausgesetzt ist;

• hohe Feuchtigkeit oder Extremtemperaturen auftreten können;

• Staub oder Schmutz in großen Mengen vorhanden sind;

• das Gerät Erschütterungen ausgesetzt sein kann.

• in der Nähe eines Magnetfeldes.

Stromversorgung

Stellen Sie den Netzschalter auf OFF, wenn das Gerät nicht benutzt wird. Wenn Sie

das Gerät über einen längeren Zeitraum nicht benutzen, nehmen Sie die Batterien

heraus, damit sie nicht auslaufen.

Störeinüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehge-

räten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem

geeigneten Abstand von diesem Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen

Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen,

sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispiels-

weise Reinigungsbenzin, Verdünnungs- oder Spülmittel. Verwenden Sie niemals

brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal

benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn

Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder

ein elek-trischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper

in das Gerät gelangen.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem

Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder

dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschrie-

benen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt

mit elektrischen und elektronischen Komponenten nicht mit dem

normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art

existiert ein separates, gesetzlich festgelegtes Entsorgungssystem.

Gebrauchte elektrische und elektronische Geräte müssen separat

entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese

Produkte müssen bei benannten Sammelstellen abgegeben werden. Die

Entsorgung ist für den Endverbraucher kostenfrei! Bitte erkundigen sie sich

bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten

Entsorgung abgeben können. Falls ihr Produkt mit Batterien oder Akkumula-

toren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen

und separat entsorgen (siehe oben). Die Abgabe dieses Produktes bei einer

zuständigen Stelle hilft ihnen, dass das Produkt umweltgerecht entsorgt wird.

Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der

Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten

durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schad-

stoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne

gekennzeichnet. In der Nähe zum Mülltonnensymbol bendet sich die chemi-

sche Bezeichnung des Schadstoffes.

Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezikationen und Span-

nungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie

dieses Produkt über das Internet, per Postversand und/oder mit telefonischer

Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für

Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für

das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des

Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese

Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des

Herstellers oder Importeurs ausgeschlossen werden kann.

Precauciones

Ubicación

El uso de la unidad en las siguientes ubicaciones puede dar como

resultado un mal funcionamiento:

• Expuesto a la luz directa del sol.

• Zonas de extremada temperatura o humedad.

• Zonas con exceso de suciedad o polvo.

• Zonas con excesiva vibración.

• Cercano a campos magnéticos.

Fuente de alimentación

Apague la unidad cuando no la use la batería. Retire las baterías si no

va a usar la unidad durante un tiempo largo.

Interferencias con otros aparatos

Las radios y televisores situados cerca pueden experimentar interferen-

cias en la recepción. Opere este dispositivo a una distancia prudencial

de radios y televisores.

Manejo

Para evitar una rotura, no aplique excesiva fuerza a los conmutadores

o controles.

Cuidado

Si exterior se ensucia, límpiese con un trapo seco. No use líquidos

limpiadores como disolvente, ni compuestos inamables.

Guarde este manual

Después de leer este manual, guárdelo para futuras consultas.

Mantenga los elementos externos alejados del equipo

Nunca coloque ningún recipiente con líquido cerca de este equipo,

podría causar un cortocircuito, fuero o descarga eléctrica. Cuide de que

no caiga ningún objeto metálico dentro del equipo.

Nota respecto a residuos y deshechos (solo UE)

Cuando aparezca el símbolo del cubo de basura tachado sobre un

producto, su manual de usuario, la batería, o el embalaje de cualqui-

era de éstos, signica que cuando quiere tire dichos artículos a la

basura, ha de hacerlo en acuerdo con la normativa vigente de la

Unión Europea. No debe verter dichos artículos junto con la basura

de casa. Verter este producto de manera adecuada ayudará a evitar

daños a su salud pública y posibles daños al medioambiente. Cada

país tiene una normativa especíca acerca de cómo verter productos poten-

cialmente tóxicos, por tanto le rogamos que se ponga en contacto con su

ocina o ministerio de medioambiente para más detalles. Si la batería contiene

metales pesados por encima del límite permitido, habrá un símbolo de un

material químico, debajo del símbolo del cubo de basura tachado.

NOTA IMPORTANTE PARA EL CONSUMIDOR

Este producto ha sido fabricado de acuerdo a estrictas especicaciones y

requerimientos de voltaje aplicables en el país para el cual está destinado.

Si ha comprado este producto por internet, a través de correo, y/o venta

telefónica, debe usted vericar que el uso de este producto está destinado

al país en el cual reside. AVISO: El uso de este producto en un país distinto

al cual está destinado podría resultar peligroso y podría invalidar la garantía

del fabricante o distribuidor. Por favor guarde su recibo como prueba de

compra ya que de otro modo el producto puede verse privado de la garantía

del fabricante o distribuidor.

Parties du Sledgehammer Pro

Mise en place de la pile

 Coupeztoujoursl’alimentationavantdechangerlapile.

Quand la pile doit être remplacée, l’indicateur du nom de la note se met à

clignoter. Remplacez la pile sans tarder, en veillant à utiliser une pile neuve.

1. Ouvrez le couvercle de la pile en l’enfonçant et en le glissant simul-

tanément dans le sens A.

2. Remplacez la pile en veillant à respecter la polarité: la face “+” de la

pile doit être visible.

3. Remeez en place le compartiment de la pile.

Accordage

Procédure d’accordage

1. Tournez le sélecteur rotatif gauche vers le haut. Chaque tour de ce

sélecteur active et coupe alternativement l’alimentation du Sledge-

hammer Pro.

Si vous laissez l’appareil allumé pendant environ 3 minutes sans capter

aucun son, il s’éteindra automatiquement.

2. Si nécessaire, changez le mode d’achage et le calibrage (diapason).

3. Jouez une note isolée sur l’instrument.

Le nom de la note la plus proche de la hauteur détectée s’ache sur

l’indicateur du nom de la note.

Accordez grossièrement votre instrument de sorte à faire apparaître

la note voulue.

4. Accordez votre instrument en jouant une seule note et en vous aidant

des indications de l’achage.

Les indications sur l’achage varient selon le mode d’achage actif.

 Mêmesilanotesetrouveàl’intérieurdelaplagededétection,ellepeutnepas

êtredétectéesilesondel’instrumentdemusiquecontientungrandnombre

d’harmoniquesouuntempsdedescenterapide.

 Ilsepourraitquel’accordeurréagisseàdesvibrationsambiantesqu’ilcapte;

celan’aectetoutefoispasl’accorddel’instrument.

Réglage du mode d’afchage (

)

Chaque fois que vous tournez le sélecteur rotatif gauche vers le bas, l’accor-

deur change de mode d’achage. Un numéro indiquant le mode d’achage

actif s’ache quelques secondes sur l’indicateur du nom de la note.

1 (Traditionnel) → 2 (Stroboscopique) → 3 (Semi-stroboscopique) →

1 (Traditionnel) ...

1: Achage traditionnel

L’instrument est accordé quand la diode centrale est allumée. L’éclairage

des diodes passe du centre vers la droite si la note est trop haute ou du

centre vers la gauche si la note est trop basse.

Indicateur du nom de la note Affichage d’accordage

Sélecteur

rotatif gauche

Compartiment de la pile

Sélecteur

rotatif droit

Trop haut.

Juste.

Trop bas.

2: Achage stroboscopique

Accordez l’instrument jusqu’à ce que l’éclairage des diodes cesse de se

déplacer. Comme l’achage stroboscopique est d’une plus grande préci-

sion, il permet d’obtenir un accordage plus n. Si la note est trop haute,

l’éclairage des diodes se déplace de gauche à droite et si la note est trop

basse, il se déplace de droite à gauche.

3: Achage semi-stroboscopique

L’ instrument est accordé quand le ux cesse et la diode centrale est allu-

mée. Les diodes de la moitié droite s’allument successivement si la note

est trop haute et celles de la moitié gauche s’allument si la note est trop

basse. Quand la note est juste, seule la diode centrale est allumée.

Réglages de calibrage (diapason) (

)

Chaque fois que vous tournez le sélecteur rotatif droit vers le haut (ou

vers le bas), la valeur de calibrage (diapason) augmente (ou diminue) par

pas de 1 Hz. Le dernier chire du réglage s’ache quelques secondes sur

l’indicateur du nom de la note.

6 (436Hz)... 9 (439Hz)0(440Hz)1(441Hz)2(442Hz)...5(445Hz)

La plage de réglage s’étend de 436 à 445 Hz.

Fixation sur l’instrument

et plage de manœuvre de l’accordeur

Le Sledgehammer Pro détermine l’accordage en captant les vibrations de

l’instrument. Veillez donc à xer le Sledgehammer Pro sur la tête de votre

instrument pour garantir un accordage able. En outre, vous pouvez dé-

placer et manœuvrer le Sledgehammer Pro comme bon vous semble pour

une lisibilité parfaite de son écran.

 Vousrisquezd'endommagerleSledgehammerProsivouslemanipulezavec

uneforceexcessiveousivoustentezdelemanipulerendehorsdesaplagede

manœuvre.

S’ilvousplait,aachezsoigneusementleSledgehammerProàvotreinstru-

ment.Lelaisseraachépendantunlongmomentpeutrayerlasurfacedevotre

instrument.

Selondiversfacteurstelsquelanition,l’âgeetl’étatdel’instrument,ilse

pourraitquelesystèmedexationàpinceabîmelanitiondel’instrument.

Spécications

Gamme: 12 notes tempérament égal

Plage de détection (onde sinus): A0 (27,50 Hz)–C8 (4186 Hz)

Précision: +/-0,1 centième

Note de référence:

A4 =

436 à 445 Hz (paliers de 1 Hz)

Dimensions: 62 mm (L) x 62 mm (P) x 53 mm (H)

Poids: 28 g (pile comprise)

Autonomie de la pile

: Environ 14 heures (utilisation continue de l’accor-

deur, entrée de la note A4)

Accessoires fournis: Pile au lithium CR2032 (3 V)

Les réglages sont conservés même quand l’appareil est mis hors ten-

sion. Néanmoins, les réglages seront réinitialisés si vous remplacez

la pile (réglages par défaut, mode d’achage: traditionnel, calibrage:

440 Hz).

• Les caractéristiques et l’aspect du produit sont susceptibles d’être mo-

diés sans avis préalable en vue d’une amélioration.

Trop haut.

Juste.

Trop bas.

Trop haut.

Juste.

Trop bas.

360°

180°

30°

45°

Teile des Sledgehammer Pro

Einsetzen der Batterie

SaltenSiedasGerätaus,bevorSiedieBaerieeinlegenoderausweseln.

Wenn es an der Zeit ist, die Baerie zu ersetzen, blinkt die Notennamen-

Anzeige. Ersetzen Sie die Baerie umgehend dur eine neue.

1. Sieben Sie den Baeriefadeel in Ritung A und klappen Sie

ihn auf.

2. Um die korrekte Polarität zu gewährleisten, legen Sie die neue

Baerie so ein, dass die „+“-Seite sitbar ist.

3. Sließen Sie die Baeriehalterung wieder.

Tuning

Stimmen

1. Drehen Sie den linken Kombisalter na oben. Mit jedem Dreh dieses

Kombisalters na oben salten Sie den Sledgehammer ein bzw. aus.

Wenn das Gerät ca. 3 Minuten ohne jedwede Nutzereingabe einge-

saltet bleibt, saltet es automatis aus.

2. Ändern Sie gegebenenfalls den Anzeigemodus und die Kalibrierung

(Referenzton).

3. Spielen Sie eine Einzelnote auf dem Instrument.

In der Notennamen-Anzeige erseint die Note, die der ermielten

Tonhöhe am nästen liegt. Stimmen Sie Ihr Instrument so, dass der

Name der gewünsten Note angezeigt wird

4. Stimmen Sie das Instrument, indem Sie eine Saite spielen und die

Anzeige beobaten.

Die Stimmanzeige variiert je na gewähltem Anzeigemodus.

AuwenndieTonhöheinnerhalbdesErkennungsbereisist,kanndie

Tonhöheeventuellnitritigermieltwerden,wennderKlangeinesIn-

strumentssehrobertonreiistoderrasabklingt.

DasStimmgerätkannaufSwingungenausderUmgebungreagieren.Dies

beeinträtigtallerdingsnitdieStimmungdesInstruments.

Anzeigemodus auswählen (

)

Mit jedem Dreh des linken Kombisalters na unten ändert si der

Anzeigemodus. In der Notennamen-Anzeige erseint einige Sekunden

lang die Nummer des gewählten Anzeigemodus.

1 (Normal) → 2 (Stroboskop) → 3 (Halb-Stroboskop) → 1 (Normal) ...

1: Normale Anzeige

Stimmen Sie Ihr Instrument so, dass die LED in der Mie leutet. Wenn

die Note zu ho ist, leuten die entspreenden Segmente rets. Wenn

sie zu tief ist, leuten die Segmente im linken Berei.

2: Stroboskop-Anzeige

Stimmen Sie Ihr Instrument so, dass die Beleutung anhält. Dank der

hohen Auösung der Stroboskop-Anzeige können die Noten viel exakter

gestimmt werden. Wenn die LEDs von links na rets pulsieren, ist die

Note zu ho gestimmt.

Notennamen-Anzeige Stimmanzeige

Linker

Kombischalter

Rechter

Kombischalter

Batteriehalterung

Zu hoch.

Richtig gestimmt.

Zu tief.

Zu hoch.

Richtig gestimmt.

Zu tief.

3: Halb-Stroboskop-Anzeige

Stimmen Sie Ihr Instrument so, dass nur no die LED in der Mie leu-

tet. Die reten LEDs bewegen si, wenn die Note zu ho ist. Die linken

LEDs bewegen si, wenn die Note zu tief ist. Wenn die Note ritig

gestimmt ist, leutet nur no die LED in der Mie.

Kalibrierungseinstellungen (Referenzton) (

)

Mit jedem Dreh des reten Kombisalters na oben (oder unten),

erhöht (oder vermindert) si der Kalibrierungswert (Referenzton) um

1 Hz. In der Notennamen-Anzeige erseint einige Sekunden lang die

letzte Zier des Wertes.

6 (436Hz)... 9 (439Hz)0(440Hz)1(441Hz)2(442Hz)...5(445Hz)

Der Einstellberei reit von 436 bis 445 Hz.

Anbringen am Instrument

und Bewegungsspielraum

Das Sledgehammer Pro stimmt Ihr Instrument, indem es dessen Swin-

gungen aufnimmt. Aus diesem Grund sollte das Sledgehammer Pro

zum Stimmen an der Kopfplae Ihres Instruments angebrat werden.

Darüber hinaus kann das Sledgehammer Pro frei bewegt werden, um die

Ablesbarkeit des Displays zu verbessern.

DasSledgehammerProkannbesädigtwerden,wenninnerhalbdesBewe-

gungsspielraumsübermäßigeKraaufdasGerätausgeübtwirdbzw.wenn

versutwird,esüberdenBewegungsspielraumhinauszubewegen.

BiebefestigensiedasSledgehammerProvorsitiganihremInstrument.

WennsiedasSledgehammerProfürlängereZeitanihremInstrumentbefes-

tigtlassen,kanndieszuVeränderungenanderOberäedesInstruments

führen.

AbhängigvonversiedenenFaktorenwiez.B.altersbedingteVeränderungen

derLaierung/OberäeIhresInstrumentes,kannesvorkommendassein

AnbringendiesesProduktszueinerBesädigungführt.

Technische Daten

Skala: 12 Noten gleiswebende Stimmung

Berei (Sinuswelle): A0 (27,50 Hz)–C8 (4186 Hz)

Präzision: +/-0,1 Cent

Bezugstonhöhe: A4 = 436–445 Hz (in Srien von 1 Hz)

Abmessungen: 62 mm (B) x 62 mm (T) x 53 mm (H)

Gewit: 28 g (mit Baerie)

Baerielebensdauer: ca. 14 Stunden (kontinuierlier Betrieb mit einge-

saltetem Stimmgerät, A4-Eingang)

Lieferumfang: CR2032 Lithiumbaerie (Knopfzelle, 3 V)

Die Einstellungen bleiben gespeiert, wenn das Gerät ausgesaltet

wird. Die Einstellungen werden zurügesetzt, wenn Sie die Baerie

ersetzen (Werkseinstellung, Anzeigemodus: normal, Kalibrierung:

440 Hz).

• Änderungen der tenisen Daten und des Designs ohne vorherige

Ankündigung vorbehalten.

Zu hoch.

Richtig gestimmt.

Zu tief.

360°

180°

30°

45°

Partes del Sledgehammer Pro

Instalación de la Batería

 Apaguelaunidadantesdeinstalaroreemplazarlabatería.

Cuando tenga que reemplazar la batería, el indicador de nombre de nota

parpadeará. Reemplace inmediatamente la batería por una nueva.

1. Empuje la cubierta de la batería en la dirección A y presiónela para

abrirla.

2. Inserte la batería asegurándose de que la polaridad es correcta, de

forma que la cara “+” de la batería sea visible.

3. Vuelva a colocar la soporte de la batería en su posición original.

Anación

Procedimiento de anación

1. Gire el interruptor de lanzadera izquierdo hacia arriba. Cada vez que

se gira el interruptor de lanzadera hacia arriba, el Sledgehammer se

enciende o se apaga.

Si la alimentación se deja encendida durante unos 3 minutos sin ningún

sonido de entrada, seapagará de forma automática.

2. Si es necesario, cambie le modo de medidor y la calibración (tono de

referencia).

3. Toque una sola nota en su instrumento.

El nombre de nota más cercano al tono detectado aparece en el indicador

de nombre de nota. Ane su instrumento con el tono correcto para que

aparezca el nombre de la nota deseada.

4. Ane el instrumento reproduciendo una nota y comprobando el

medidor.

Las indicaciones de anación dieren en función del ajuste del modo

de medidor seleccionado.

 Aunqueeltonoestédentrodelrangodedetección,puedequenoseaposible

detectareltonodeunsonidoquecontengagrancantidaddearmónicosoque

tengaunarápidacaída.

 Elmedidorpuederesponderalasvibracionesquerecogedelentorno;sinem-

bargo,esonoafectaráalaanacióndelinstrumento.

Ajuste del modo de medidor (

)

Cada vez que gira el interruptor de lanzadera izquierdo hacia abajo, el modo

de medidor cambia. Un número que indica el modo de medidor aparece

en el indicador de nombre de nota durante unos segundos.

1 (Normal) → 2 (Estroboscópico) → 3 (Semi-estroboscópico) →

1 (Normal) ...

1: Medidor normal

Ane el instrumento, hasta que se ilumine el LED del centro de la panta-

lla del medidor. La iluminación del LED se moverá del centro hacia la

derecha si la nota es sostenida o del centro hacia la izquierda si la nota es

bemol.

Indicador de nombre de nota Pantalla del medidor

Interruptor

de lanzadera

izquierdo

Interruptor

de lanzadera

derecho

Soporte de la batería

El tono es agudo.

Afinada.

El tono es grave.

2: Medidor estroboscópico

Ane el instrumento, hasta que la iluminación deje de uir en la pantalla

del medidor. Como el medidor estroboscópico es de mayor precisión,

permite una anación de más exacta. La iluminación uirá de izquierda

a derecha si la nota es sostenida o de derecha a izquierda si la nota es bemol.

3: Medidor semi-estroboscópico

Ane el instrumento, de forma que el ujo se detenga y sólo permanezca

iluminado el LED central. El estroboscopio aparecerá en la parte derecha

de la pantalla del medidor si la nota es sostenida y en la parte izquierda

de la pantalla del medidor si la nota es bemol. Cuando la anación sea

correcta, sólo se iluminará el LED central.

Cambio del tono de referencia (calibración) (

)

Cada vez que gira el interruptor de lanzadera derecho hacia arriba (o hacia

abajo), el valor de calibración (tono de referencia) aumenta (o disminuye)

en pasos de 1 Hz. El último dígito del ajuste aparece en el indicador de

nombre de nota durante unos segundos.

6 (436Hz)... 9 (439Hz)0(440Hz)1(441Hz)2(442Hz)...5(445Hz)

El intervalo de ajuste está entre 436 y 445 Hz.

Colocación en el instrumento

e intervalo de movimiento

El sistema Sledgehammer Pro realiza la anación recogiendo las vibracio-

nes del instrumento. Por ello, asegúrese de colocar el Sledgehammer Pro en

el cabezal del instrumento para poder anarlo. Además, el Sledgehammer

Pro se puede mover libremente para leer la pantalla con facilidad.

 ElSledgehammerPropuederesultardañadosiejerceunafuerzaexcesivaen

suintervalodemovimiento,osiintentadesplazarlomásalládesuintervalo

demovimientoprevisto.

 PorfavorsujeteconcuidadoeSledgehammerProasuinstrumento.Sideja

elSledgehammerProsujetoalinstrumentoduranteunlargoperiodo,puede

dañarlasuperciedelinstrumento.

 Dependiendode variosfactores,comoelenvejecimientodelacabadodela

supercie,existelaposibilidaddequesuinstrumentopuedadañarseporla

colocacióndelanador.

Especicaciones

Escala: 12 notas, temperamento igual

Rango (onda sinusoidal): A0 (27,50 Hz)–C8 (4186 Hz)

Precisión: +/-0,1 centésima

Tono de referencia:

A4 =

436–445 Hz (en pasos de 1 Hz)

Dimensiones: 62 mm(Anch.) x 62 mm (Prof.) x 53 mm (Alt.)

Peso: 28 g (incluyendo batería),

Vida útil de la batería: aproximadamente 14 horas

(anador funcionando continuamente, entrada A4)

Elementos incluidos: batería de litio CR2032 (3V)

Los ajustes se recuerdan incluso al apagar la unidad. No obstante,

los ajustes se inicializarán al reemplazar la batería (valor por defecto,

modo del medidor: Normal, calibración: 440 Hz).

• Las especicaciones y el aspecto están sujetas a cambios sin previo

aviso por mejora.

El tono es agudo.

Afinada.

El tono es grave.

El tono es agudo.

Afinada.

El tono es grave.

360°

180°

30°

45°

2：ストロボメーター・ディスプレイの点灯の流れが止まるように楽器をチューニングします。精度が高いので、より正確なチューニングが可能です。メーター・ディスプレイの点灯はピッチが高いときは左から右へ、低いときは右から左へ流れます。3：ハーフ・ストロボメーター・ディスプレイの流れが止まり、中央のLEDだけが点灯するように楽器をチューニングします。ピッチが高いときはメーター・ディスプレイの中央より右側で、ピッチが低いときはメーター・ディスプレイの中央より左側でストロボを表示します。ピッチが合うと、中央のLEDだけが点灯します。キャリブレーション(基準ピッチ)の設定（

）シャトル・スイッチＲを上下方向に回すたびにキャリブレーションの値（基準ピッチ）を1Hz単位で上げ下げすることができます。このとき音名表示に下一桁の値が数秒表示されます。

6（436Hz）...9（439Hz）0（440Hz）1（441Hz）2（442Hz）...5（445Hz）

設定範囲は436～445Hzです。楽器への取り付けと可動範囲本機は楽器本体の振動を拾ってチューニングを行います。そのため、必ずご使用になる楽器のヘッド部分に取り付けて、チューニングを行ってください。また、本機は、液晶表示が見やすいように自由に動かすことができます。

可動範囲内であっても、過度な力で無理に向きを変えると破損する恐れがあります。

360°

180°

30°

45°

楽器への取り付け、取り外しはていねいに行ってください。また、長時間取り付けたままにすると、取り付け跡が残る場合があります。楽器の経年変化や塗装などの状態によっては、本機の装着により損傷を与える恐れがあります。

仕様音律： 12平均律測定範囲（サイン波）：クロマチック　A0（27.50Hz）～C8（4186Hz）測定精度：±0.1セント以内基準ピッチ範囲：Ａ4＝436～445Hz（1Hz単位）外形寸法： 62mm（W）X62mm（D）X53mm（H）質量：　28g（電池含む）電池寿命：約14時間（チューナー動作、Ａ4入力　連続動作時）付属品：動作確認用CR2032型リチウム電池（3Ｖ）　1個

各設定は、電源を切っても記憶しています。ただし、電池を交換した場合は、設定が初期化されます。（メーター・モード：レギュラー、キャリブレーション：440Hz）・仕様および外観は、改良のため予告なく変更する場合があります。高いほうにずれているときチューニングが合っているとき低いほうにずれているとき高いほうにずれているときチューニングが合っているとき低いほうにずれているとき各部の名称電池の入れ方

電池を入れるときや交換するときは、本機の電源を切って行ってください。付属の電池は機能チェック用ですので、寿命の短い場合があります。

電池の交換時期になると、音名表示が点滅します。速やかに新しい電池と交換してください。1. 電池ホルダーのＡの部分を押しながら、矢印の方向にスライドして引き出します。2. 極性に注意してプラス（＋）の表示が見えるように電池を挿入します。3. 電池ホルダーを元に戻します。チューニングチューニングの方法1. シャトル・スイッチＬを上方向に回します。回すたびに電源が入る、切れるを繰り返します。電源が入ったまま音の入力がない状態が約3分続くと、自動的に電源が切れます。2. 必要に応じてメーター・モード、キャリブレーション（基準ピッチ）の設定をします。3. 楽器を単音で鳴らします。認識した音に一番近い音名が音名表示に表示されます。合わせたい音名が表示されるように、楽器をおおまかにチューニングしてください。4. 楽器を単音で鳴らして、メーターを見てチューニングします。メーター・モードによってチューニングの表示が異なります。

測定範囲内の音程でも、倍音を多く含んだ楽器音や減衰の早い楽器音については、測定できない場合があります。周囲の環境によっては振動を拾いメーターが反応する場合がありますが、楽器のチューニングには影響ありません。

メーター・モードの設定（

）シャトル・スイッチＬを下方向に回すたびにメーター・モードが切り替わります。このとき音名表示にメーター・モードを表す数字が数秒表示されます。1（レギュラー）→2（ストロボ）→3（ハーフ・ストロボ）→1（レギュラー）...1：レギュラーメーター・ディスプレイの中央のLEDが、明るく点灯するように楽器をチューニングします。メーターのLEDの点灯は、ピッチが高いときは中央よりも右側へ、低いときは左側へ移動します。

音名表示シャ
