Kraus KCC-1300 User manual

KCC-1300
All-In-One Kitchen Set /
Tout en un Set de cuisine
R
INSTALLATION MANUAL /
MANUEL D'INSTALLATION
www.kraususa.com I Toll Free: 1.800.775.0703 I © 2023 Kraus USA Plumbing LLC I REV. April 7, 2023

2
Congratulations on the purchase of your new Kraus plumbing fixture! /
Félicitations pour l’achat de votre nouvel accessoire de plomberie Kraus!
Please keep the box and packaging materials until your product is completely installed. If you have any
questions, require technical assistance or have any problems with your product / Veuillez conserver la
boîte et le matériau d’emballage jusqu'à ce que votre produit soit complètement installé. Si vous avez
des questions, si vous avez besoin de soutien technique ou si vous avez des problèmes avec votre
produit:
Please contact our Customer Service Team
1-800-775-0703 / [email protected]
Have the model number available and retain a copy of your receipt with purchase date for
reference.
If for any reason this product does not meet your expectations, please be sure to repack this
product in the original box and packaging material to avoid damage during transit.
DO NOT RETURN TO STORE
STOP
Veuillez communiquer avec notre équipe du service à la clientèle au
1 800 775-0703, à l’adresse [email protected]
Ayez le numéro de modèle à portée de main et conservez une copie de votre reçu indiquant la date
d'achat aux fins de référence.
Si, pour quelque raison que ce soit, ce produit ne répond pas à vos attentes, veuillez le réemballer
dans sa boîte et son matériau d’emballage d'origine afin d'éviter tout dommage pendant le
transport.
ARRÊTEZ
NE RETOURNEZ PAS AU MAGASIN
R

3
Prior to Installation:
·Make sure that you have all necessary parts by checking the parts list. If any part is missing or damaged, please contact Kraus
Customer Service at 800-775-0703 for a replacement.
·Read all instructions and safety warnings and ensure you have all tools, parts, and equipment necessary for a safe installation.
·Inspect the sink prior to installation to make sure the sink has not been damaged during shipping
·Use the cut-out template provided by Kraus
·Observe all plumbing and building codes according to your state requirement
·Additional floor and wall preparation may be required to avoid damaging the product
·To reduce the risk of personal injury, wear eye protection complying with ANSI standard Z87.1+ and cut resistant gloves
complying with EN388 with non-slip grip when cutting or drilling, or when handling the sink and wear closed toe shoes at all
times during installation.
·Note: Before installation, please check that the drain kit complies with ASME A112.18.2/CSA B125.2 and with CUPC certification.
·Turn off the hot and cold water supply at the angle stops and turn on the old faucet to release any built up pressure. Remove
existing faucet. Clean sink or countertop to remove any debris, plumber’s putty, or silicone.
·Flush angle stops to release any debris prior to installation.
·Pre-drilled hole size requirement: 1 3/8" (min)
·Max countertop thickness: 2 1/8”
Avant l'installation:
·Assurez-vous que vous avez toutes les pièces nécessaires en vérifiant la liste des pièces. Si une pièce est manquante ou
endommagée, veuillez contacter le service à la clientèle de Kraus au 800-775-0703 pour un remplacement.
·Lisez toutes les instructions et tous les avertissements de sécurité et assurez-vous de disposer de tous les outils, pièces et
équipements nécessaires pour une installation sûre.
·Inspecter l'évier avant l'installation pour vérifier qu'il n'a pas été endommagé pendant le transport
·Utiliser le gabarit de découpe fourni par Kraus
·Respecter tous les codes de plomberie et de construction selon les exigences de votre État
·Une préparation supplémentaire du plancher et des murs peut être nécessaire pour éviter d'endommager le produit
·Veiller à acheter l’armoire appropriée pour votre évier de style campagnard.
·Il n'est pas recommandé de l'installer avec un comptoir en stratifié
·Pour réduire le risque de blessures corporelles, portez une protection oculaire conforme à la norme ANSI Z87.1+ et des gants
résistants aux coupures conformes à la norme EN388 avec préhension antidérapante lors de la coupe ou du perçage, ou lors de
la manipulation de l’évier et portez des chaussures à bout fermé en tout temps pendant l’installation.
·Remarque : Avant l’installation, veuillez vérifier que le kit de vidange est conforme à la norme ASME A112.18.2/CSA B125.2 et à la
certification CUPC.
·Fermer l'approvisionnement en eau chaude et froide aux arrêts d'équerre et ouvrir l'ancien robinet pour libérer la pression
accumulée. Retirer le robinet existant. Nettoyer l'évier ou le comptoir pour enlever les débris, le mastic de plombier ou le silicone.
·Chasser les arrêts d'équerre pour libérer tout débris avant l'installation.
·Exigence de taille du trou prépercé : 1 3/8" (min)
·Épaisseur maximale du comptoir : 2 1/8”
STOP
ARRÊTEZ
R

44
Batch
number /
Grouper
numéro
For technical assistance or replacement parts, please contact Kraus Customer Service and one of
our representatives will be happy to help:
Toll-Free: 800-775-0703 or [email protected]
Pour obtenir un soutien technique ou des pièces de rechange, veuillez communiquer avec le
service à la clientèle de Kraus et l'un de nos représentants se fera un plaisir de vous aider :
Numéro sans frais : 1 800 775-0703 ou [email protected]
NOTE: Please reference your batch number when calling, it
can be found on the cold waterline.
REMARQUE: Veuillez indiquer votre numéro de lot lors
de l'appel, il se trouve sur la ligne de flottaison froide.
While these step-by-step instructions are intended to assist in the safe installation of a Kraus sink,
this product is likely to perform best when installed by a licensed professional. The failure to follow
these instructions or to hire a professional when needed may result in personal injury or property
damage and may void the warranty.
Bien que ces instructions étape par étape soient destinées à aider à l’installation en toute sécurité
d’un évier Kraus, ce produit est susceptible de mieux fonctionner lorsqu’il est installé par un
professionnel agréé. Le défaut de suivre ces instructions ou d’embaucher un professionnel en cas de
besoin peut entraîner des blessures corporelles ou des dommages matériels et peut annuler la
garantie.
Cleaning & Maintenance / Nettoyage et entretien:
Clean your sink on a regular basis with warm soapy water. Rinse the sink after using cleaning products. Wipe the sink
surface with a soft cloth to remove any liquid residue. Do not cut food directly on the surface of the sink. Do not leave
sharp objects on the surface of the sink for an extended period of time. Do not use abrasive cleaning products, sanding
tools, steel wool or bleaching products as use of such products may affect product performance or void the warranty.
Nettoyez votre évier régulièrement avec de l’eau chaude savonneuse. Rincez l’évier après avoir utilisé des produits de
nettoyage. Essuyez la surface de l’évier avec un chiffon doux pour éliminer tout résidu liquide. Ne coupez pas les
aliments directement à la surface de l’évier. Ne laissez pas d’objets tranchants à la surface de l’évier pendant une
période prolongée. N’utilisez pas de produits de nettoyage abrasifs, d’outils de ponçage, de laine d’acier ou de produits
de blanchiment, car l’utilisation de ces produits peut affecter les performances du produit ou annuler la garantie.
R

55

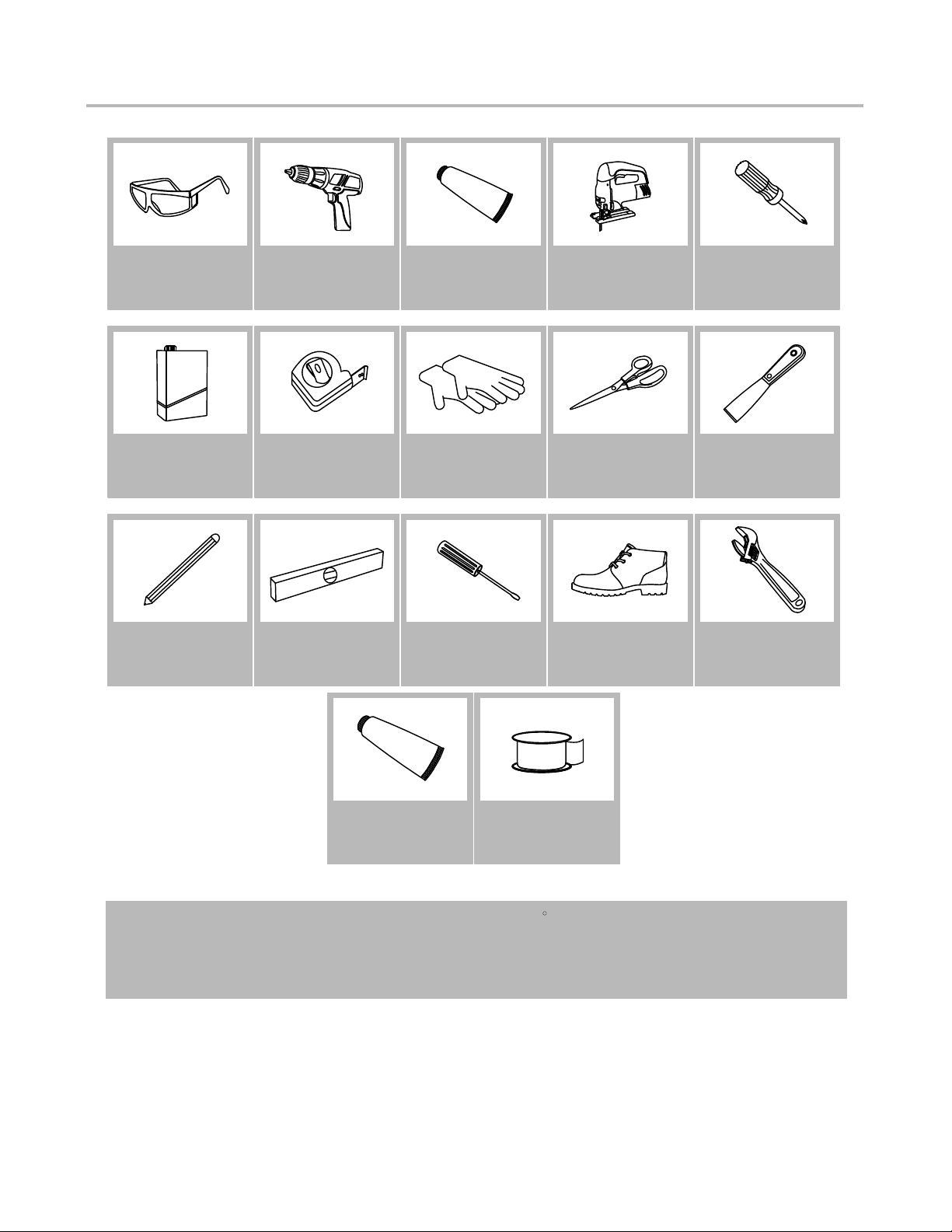

Tools you will need / Outils nécessaires :
NOTE: Specialized tools may be necessary to install Kraus Stainless Steel Kitchen sinks with
countertop materials other than wood, marble or granite.
REMARQUE: Des outils spécialisés peuvent être nécessaires pour installer les éviers de cuisine en
acier inoxydable Kraus avec des matériaux de comptoir autres que le bois, le marbre ou le granit.
Acetone
Safety Goggles /
Lunettes de protection
Silicone Adhesive /
Adhésif à base
de silicone
Jig Saw /
Scie à découper
Phillips Screwdriver /
Tournevis Phillips
Acetone / Acétone Tape Measure /
Ruban à mesurer
Scissors / Ciseaux Putty Knife /
Couteau de mastic
Drill / Perceuse
Cut Resistant Gloves /
Gants résistants
aux coupures
R
Pencil / Crayon Level / Niveau Screwdriver /
Tournevis
Closed Toe Shoes /
Chaussures à orteils
fermés
Adjustable Wrench /
Clé à molette
Silicone Sealant /
Agent d'étanchéité à
base de silicone
Pipe Tape /
Ruban pour tuyaux

66
Parts List
Sink KHT400-33
Kitchen Faucet KPF-2631SFS
Strainer ST-1
Cover Cap STC-2
Bottom Grid KBG-T400-33
Cutting Board KCB-102BB
Rolling Mat KRM-10BLACK
Soap Dispenser KSD-53SFS
Cut-Out Template
Mounting Hardware
Dimensions
Model # / No de modèle: KHT400-33
Sink Dimensions / Dimensions de l'évier: 33” x 22” x 9”
Min Cabinet Size / Taille minimale de l’armoire: 36”
Kitchen Sink Installation / Installation d'évier de cuisine
Liste des pièces
Évier KHT400-33
Robinet de cuisine KPF-2631SFS
Crépine ST-1
Bouchon de vidange STC-2
Grille de fond d’évier KBG-T400-33
Planche à découper KCB-102BB
Tapis roulant KRM-10BLACK
Distributeur de savon KSD-53SFS
Gabarit de découpe
Ferrure de fixation
33" (838.2mm)
30 1/2" (774.7mm)
22" (558.8mm)
17" (431.8mm)
3 1/2" (90mm)
1 3/8" (35mm)
3 1/2" (88.9mm)
2" (50.8mm)
4 1/2"
(114.3mm)
1 1/4"
(31.8mm)
3/8"
(10mm)
9" (228.6mm)
3/8"
(10mm)

7

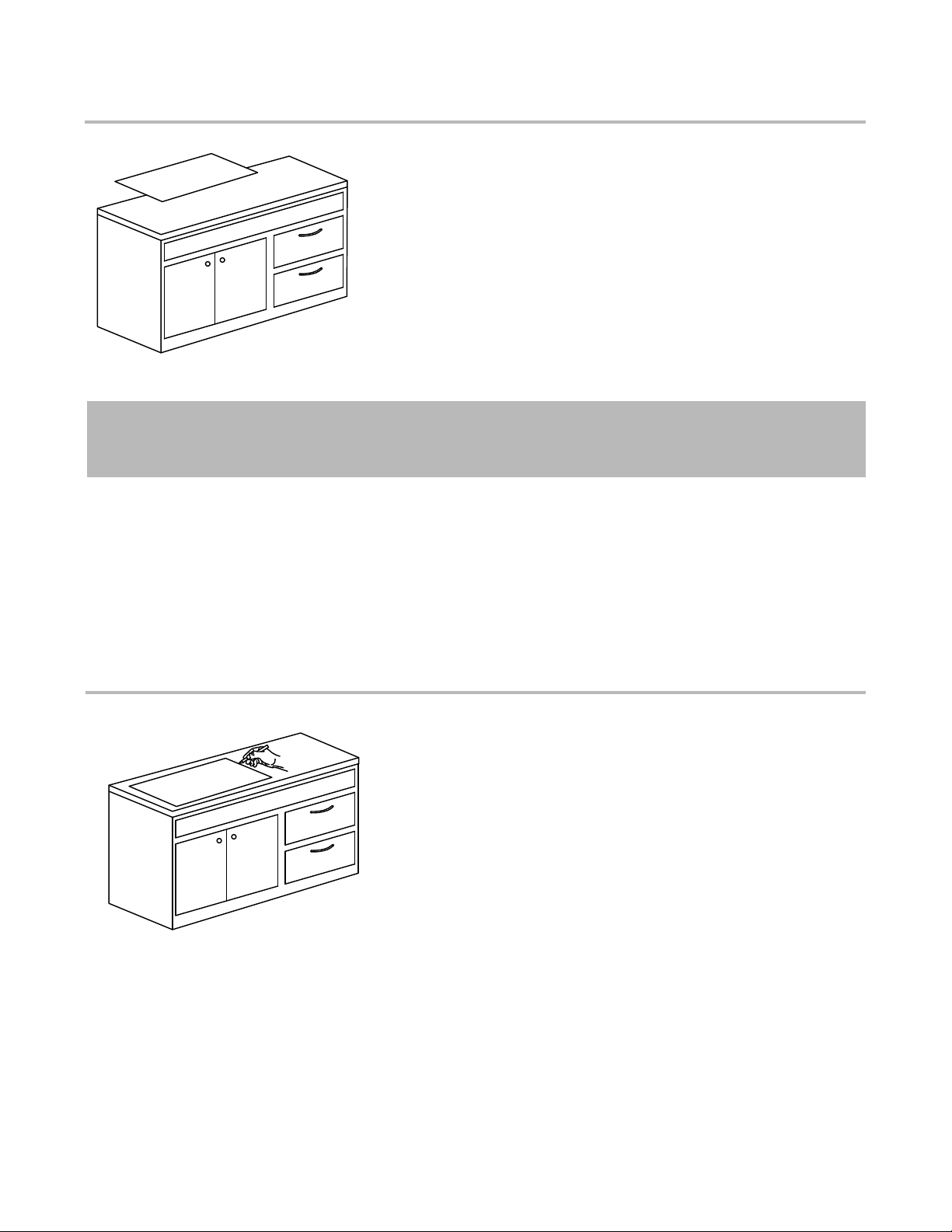

Step 1. Position Template / Étape 1. Positionnement du gabarit de découpe
·Check the cut-out template against the actual sink to ensure a proper
sized cut-out.
·Place the cut-out template in the desired location on the countertop.
·Comparez le gabarit de découpe à l'évier réel pour assurer une taille de
découpe adéquate.
·Placez le gabarit de découpe à l'endroit désiré sur le comptoir.
Step 2. Trace Template / Étape 2. Traçage du gabarit
·Trace template on countertop with a pencil.
·À l'aide d'un crayon, tracez le gabarit sur le comptoir.
Paper Template
Paper Template

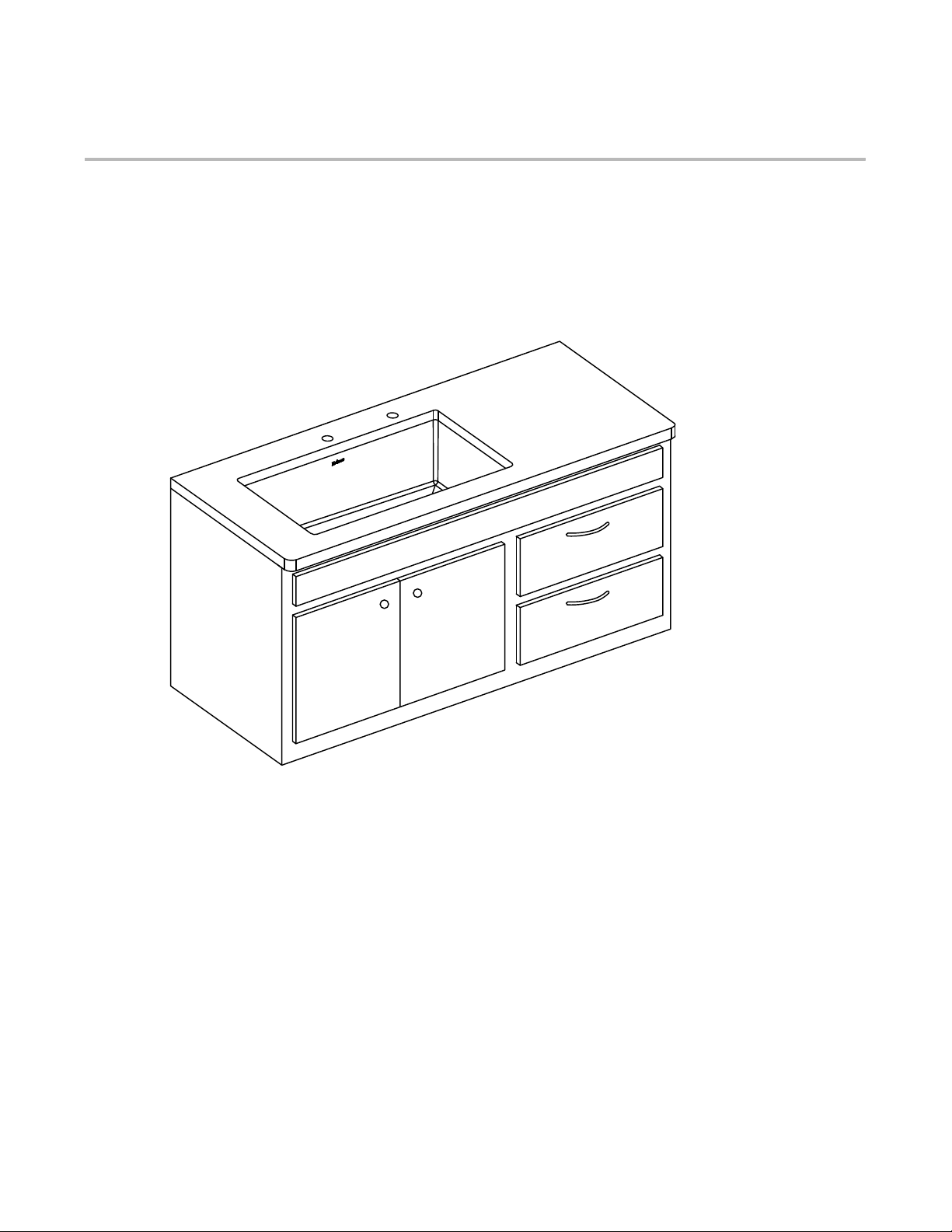

Top Mount Installation / Montage en surface
NOTE: Make sure clearance is suitable for backsplash, faucet, and plumbing for the sink.
REMARQUE: Assurez-vous de laisser un dégagement suffisant pour le dosseret, le robinet et la plomberie de l'évier.

8

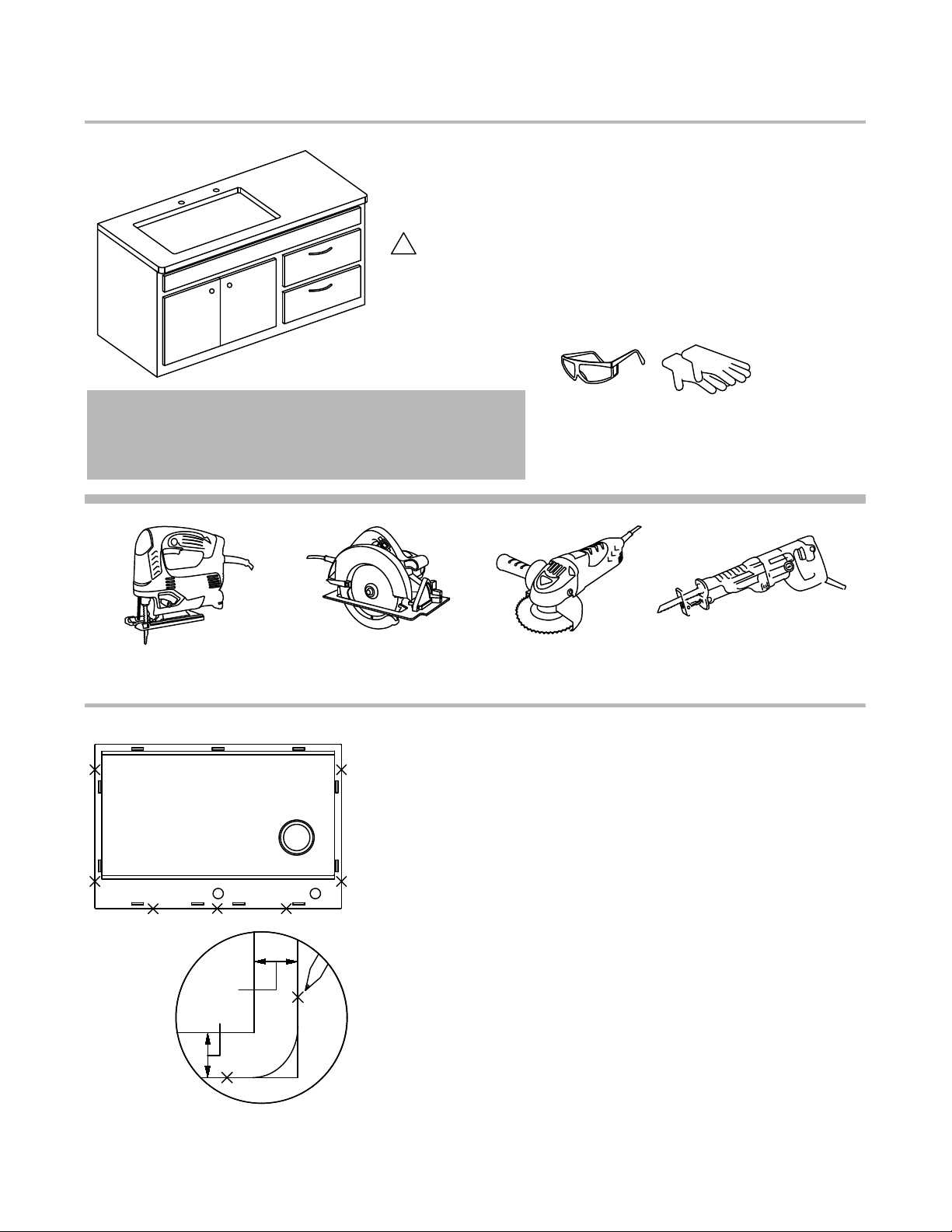

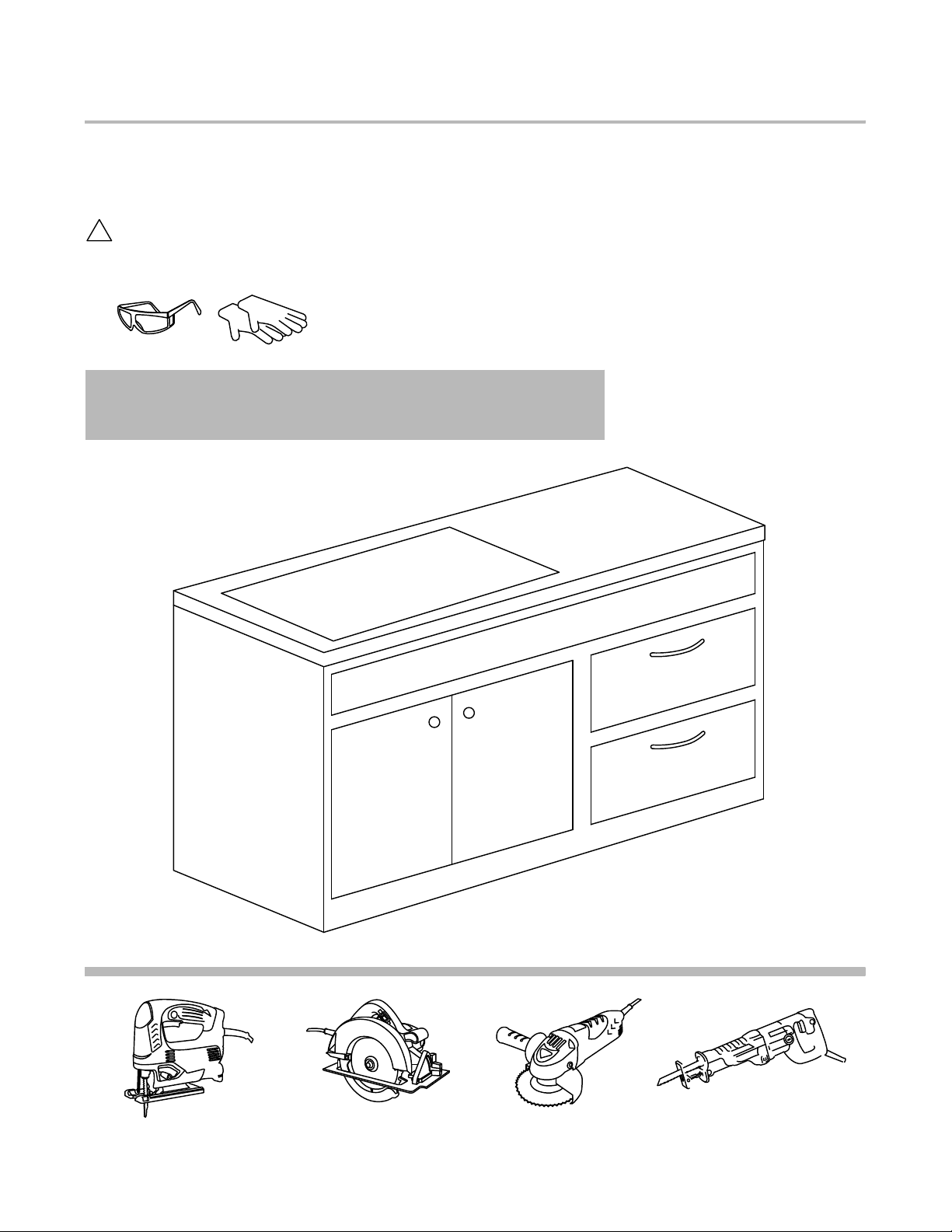

Step 3. Cut Countertop / Étape 3. Coupe du comptoir
·Cut the opening in the countertop by carefully following the traced line.
·Découpez l’ouverture dans le comptoir en suivant attentivement la ligne tracée.
NOTE: Please use the appropriate saw that best fits your countertop material.
REMARQUE : Veuillez utiliser une scie adaptée au revêtement de comptoir.
! CAUTION - To avoid the risk of personal injury, wear safety glasses and cut resistant gloves with non-slip grip when cutting.
ATTENTION - Pour éviter le risque de blessures corporelles, portez des lunettes de sécurité et des gants résistants aux
coupures avec une adhérence antidérapante lors de la coupe.

9

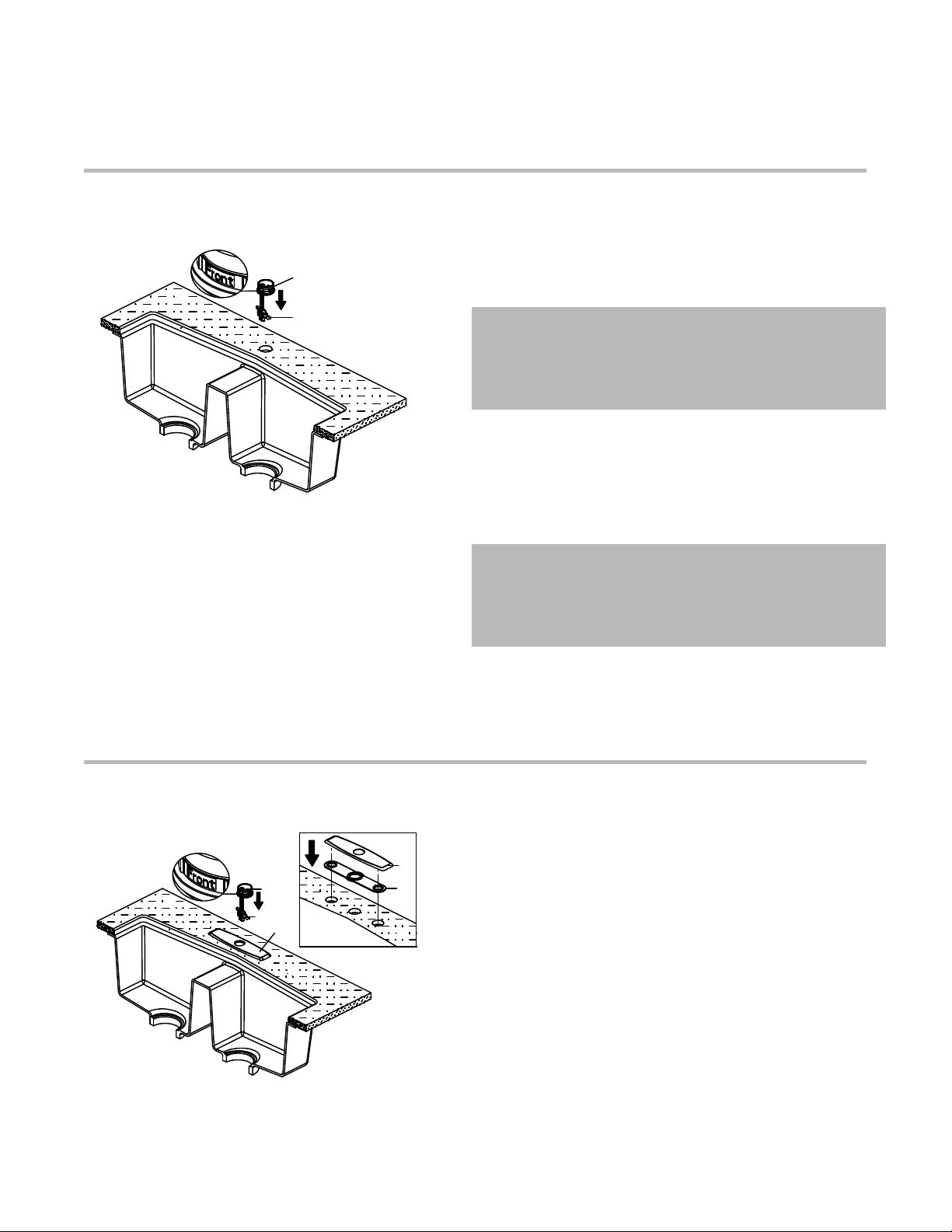

Step 4. Attach Mounting Hardware / Étape 4. Fixation du matériel de montage
·Attach mounting hardware to the prongs protruding from the underside of the sink rim.
·Make sure the hooked side of the mounting clip is facing away from the sink.
·Fixez le matériel de montage aux griffes qui dépassent de la face inférieure du rebord de l’évier.
·Assurez-vous que le côté de la bride de fixation muni d’un crochet est orienté en direction opposée à l’évier.
Insert / Insérez
Step 5. Apply Silicone or Plumber’s Putty / Étape 5. Application du mastic de
silicone ou de plomberie
·Clean and dry the surface around the opening of the sink.
·Turn the unit upside down to apply sealant. Apply silicone-based sealant (not included) underneath the edge of the
sink.
·Nettoyez et séchez la surface autour de l’ouverture de l’évier.
·Retournez l’évier pour appliquer le produit d’étanchéité. Appliquez un produit d’étanchéité à base de silicone (non
inclus) sous le rebord de l’évier.

10
Step 6. Secure Sink to Countertop / Étape 6. Fixation de l’évier au comptoir
·Insert the sink into the opening, check the alignment of the sink to the cutout in the countertop, and press firmly.
·Tighten the screws in the front of the sink, followed by the ones in the back and on the sides of the sink.
·Remove excess silicone-based sealant.
·Allow sealant to set for 30-60 minutes.
·Insérez l’évier dans l’ouverture, vérifiez l’alignement de l’évier par rapport à la découpe dans le comptoir et appuyez
fermement.
·Serrez les vis à l’avant de l’évier, puis celles à l’arrière et sur les côtés de l’évier.
·Enlevez l’excédent de produit d’étanchéité à base de silicone.
·Laissez durcir le produit d’étanchéité pendant de 30 à 60 minutes.
Sealant or Putty /
Produit d’étanchéité
Sink / Évier
Countertop / Comptoir
Fasten the Screw /
Serrez la vis
ou mastic

11
Step 7. Install Plumbing Fixtures / Étape 7. Installation des appareils de plomberie
·Connect drain to sink. Connect trap to drain. Connect water supply connections to faucet according to manufacturer’s
instructions.
·Run water into sink and check for leaks.
·Raccordez le drain à l’évier. Raccordez le siphon au drain. Raccordez les conduites d’alimentation en eau au robinet,
conformément aux instructions du fabricant.
·Faites couler l’eau dans l’évier et vérifiez s’il y a des fuites indésirables.

12

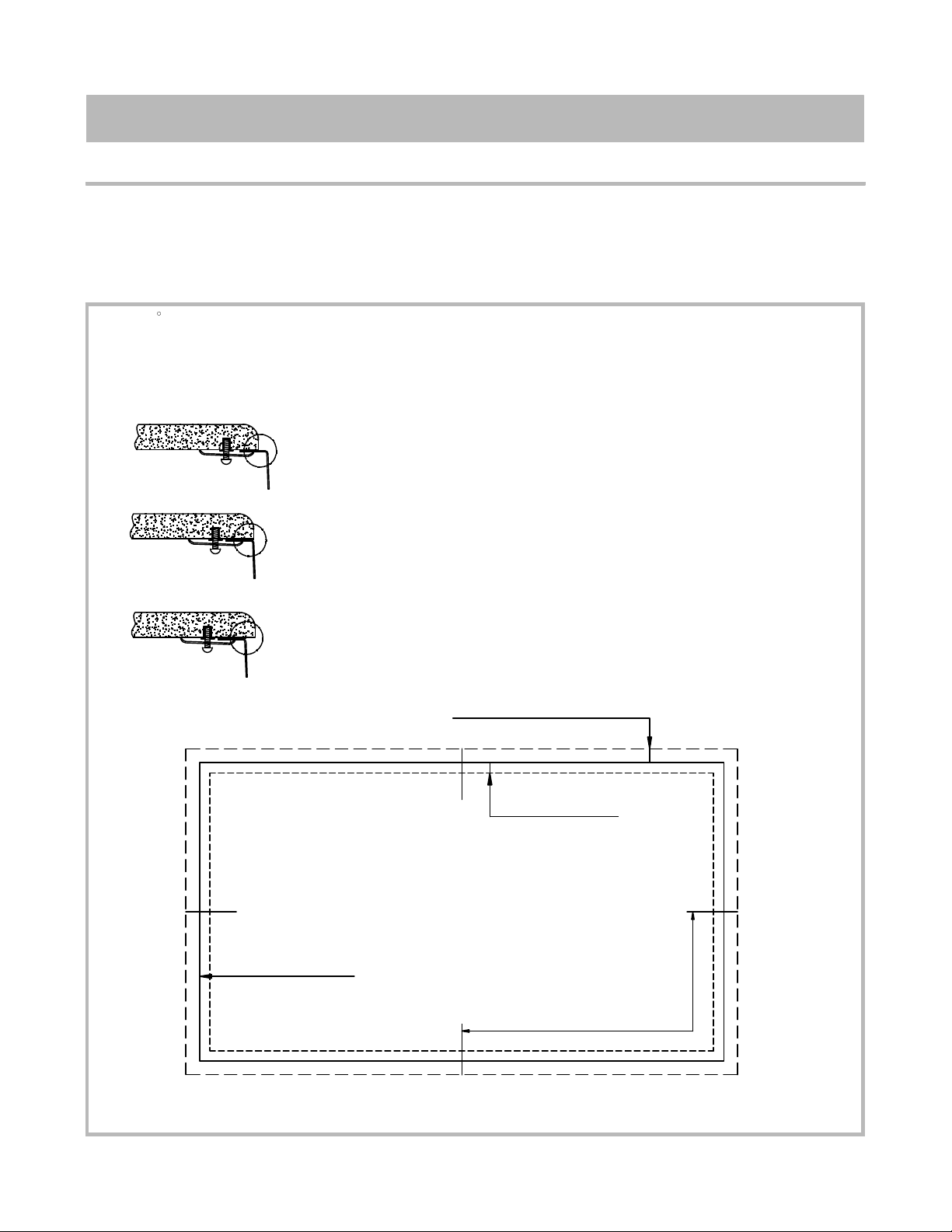

Step 1. Determine reveal type / Étape 1. Détermination du pourtour exposé
·Use scissors to cut along the line of the paper template for your desired reveal type (Negative, Positive, or Flush Reveal)
·Utiliser des ciseaux pour couper le long de la ligne du gabarit en papier selon le type de pourtour désiré (pourtour en
surplomb, pourtour exposé ou pourtour affleurant)
3/8” Positive Reveal / Pourtour exposé positif de 3/8 po
Flush/Zero Reveal / Pourtour exposé nul
1/8” Negative Reveal / Pourtour en surplomb
3/8” POSITIVE / POSITIF 3/8 po
1/8" NEGATIVE /
POURTOUR EN
SURPLOMB
FLUSH / ZERO / NUL
CENTERLINE / LIGNE CENTRALE
KRAUS Recommended Installation Type / Type d’installation recommandé par KRAUS
Undermount Installation / Montage sous plan
R

13
·Check the cut-out template against the actual sink to ensure a proper
sized cut-out.
·Place the cut-out template in the desired location on the countertop.
·Comparez le gabarit de découpe à l’évier réel pour assurer une taille de
découpe adéquate.
·Placez le gabarit de découpe à l’endroit désiré sur le comptoir.
Step 2. Position template / Étape 2. Positionnement du gabarit de découpe
Paper Template
Step 3. Trace Template / Étape 3. Traçage du gabarit
·Trace template on countertop with a pencil.
·À l’aide d’un crayon, tracez le gabarit sur le comptoir.
Paper Template
NOTE: Make sure clearance is suitable for backsplash, faucet, and plumbing for the sink.
REMARQUE: Assurez-vous que le dégagement est suffisant pour le dosseret, le robinet et la plomberie de l’évier.

14
·Cut the opening in the countertop by carefully following the traced line.
·Découpez l’ouverture dans le comptoir en suivant attentivement la ligne
tracée.
Step 4. Cut countertop / Étape 4. Coupe du comptoir
·Turn countertop over and align sink with countertop. Decide location for
mounting brackets.
·Mounting holes should be ½” from edge of sink.
·Retournez le comptoir et alignez l’évier avec le comptoir. Déterminez
l’emplacement des supports de montage.
·Les trous de montage doivent être situés à ½ po du bord de l’évier.
Step 5. Set up mounting brackets / Étape 5. Installation des supports de montage
1/2"
(13mm)
NOTE: Please use the appropriate saw that best fits your countertop
material.
REMARQUE: Veuillez utiliser une scie adaptée au revêtement de
comptoir.
! CAUTION - To avoid the risk of personal injury, wear safety glasses and
cut resistant gloves with non-slip grip when cutting.
ATTENTION - Pour éviter le risque de blessures corporelles, portez des
lunettes de sécurité et des gants résistants aux coupures avec une
adhérence antidérapante lors de la coupe.

15
Step 6. Drill hole in countertop / Étape 6. Perçage d’un trou dans le comptoir
·Insert anchors into drilled holes and lightly tap with a hammer until
flush.
·Insérez les ancrages dans les trous percés et frappez-les délicatement
avec un marteau pour les enfoncer.
Step 7. Install anchors / Étape 7. Installation des ancrages
·Drill 3/8” diameter x 1/2” deep hole in the countertop.
·Percez un trou de 3/8 po de diamètre et de 1/2 po de profondeur
dans le comptoir.
3/8 1/2
! CAUTION - To avoid the risk of personal injury, wear safety glasses
and cut resistant gloves with non-slip grip when drilling.
ATTENTION - Pour éviter le risque de blessures corporelles, portez des
lunettes de sécurité et des gants résistants aux coupures avec une
adhérence antidérapante lors du forage.
PRECAUCIÓN - Para evitar el riesgo de lesiones personales, use gafas
de seguridad y guantes resistentes a los cortes con agarre antideslizante
al perforar.

16
• Use a bead of silicone (or preferred adhesive) around the rim of the
sink. Check the alignment of the sink to the cutout in the countertop.
Place sink over cutout hole and press firmly.
• Utilisez un joint de silicone (ou l’adhésif de votre choix) autour du
rebord de l’évier. Vérifiez l’alignement de l’évier par rapport à la
découpe dans le comptoir. Placez l’évier au-dessus du trou découpé et
appuyez fermement.
Step 8. Secure sink to countertop / Étape 8. Fixation de l’évier au comptoir
Step 9. Attach mounting hardware / Étape 9. Fixation du matériel de montage
·Attach mounting hardware to secure bowl. Remove excess sealant
from inside lip.
·Allow sealant to set for 30 – 60 minutes.
·Fixez le matériel de montage pour faire tenir la cuve. Enlevez
l’excédent de produit d’étanchéité sur le rebord interne.
·Laissez durcir le produit d’étanchéité pendant de 30 à 60 minutes.
NOTE: Use acetone or rubbing alcohol to remove any excess sealant
REMARQUE: Utilisez de l’acétone ou de l’alcool à friction pour
enlever tout excédent de produit d’étanchéité

17
Step 10. Install Plumbing Fixtures / Étape 10. Installation des appareils de
plomberie
·Connect drain to sink. Connect trap to drain. Connect water supply connections to faucet according to manufacturer’s
instructions.
·Run water into sink and check for leaks.
·Raccordez le drain à l’évier. Raccordez le siphon au drain. Raccordez les conduites d’alimentation en eau au robinet,
conformément aux instructions du fabricant.
·Faites couler l’eau dans l’évier et vérifiez s’il y a des fuites indésirables.

18
Kitchen Faucet Installation / Instalación de grifos de cocina
Diagram and Parts List / Schéma et liste des pièces
A. Spray Head
B. Faucet Body
C. Escutcheon
D. Gasket
E. Easy Install Assembly
F. Weight
G. Weight Clip
H. Quick Connector
I. 2.5mm Hex Wrench
J. 6mm Hex Wrench
A. Tête de pulvérisation
B. Corps du robinet
C. Écusson
D. Joint
E. Assemblage d'installation facile
F. Poids
G. Clip de poids
H. Raccord rapide
I. Clé hexagonale de 2,5 mm
J. Clé hexagonale de 6 mm
B
AJ
C
D
G
FE
I
H

19
Installer Tip: Shut off main water supply before installing new faucet. /
Conseil à l'intention de l'installateur: Couper l'approvisionnement en eau
principale avant d'installer le nouveau robinet.
Faucet Dimensions / Dimensions du robinet
10 1/4"
[259mm]
11"
[279.6mm]
9 1/8"
[233.2mm]
10 3/4"
[274.6mm]
2"
[52mm]
2 1/2"
[62mm]
3/8”-compression
2 1/8"
[54.1mm]
21 7/8"
[555mm]
8 1/2"
[215.4mm]
21 5/8"
[549mm]
8 1/4"
[209.5mm]

20
Étape 1A : Installation de l'ensemble de montage facile (sans écusson)
Étape 1B. Installation de l'ensemble de montage facile (avec écusson)
Step 1A: Installing the easy install assembly (without escutcheon)
Shut off the water supply. Remove the old faucet.
Clean the mounting surface. Check for the proper
thickness of the sink. Insert the base (a) into sink.
If your model does have a escutcheon, skip to
step 1B.
NOTE: “Front” on the base (a) must face the front
of the sink. The two mounting plates (b) on the
base (a) must be loose and movable during the
installation of the base (a).
Step 1B. Installing the easy install assembly (with escutcheon)
Coupez l'alimentation en eau. Retirez l'ancien
robinet. Nettoyez la surface de montage.
Assurez-vous que l'épaisseur de l'évier est
adéquate. Insérez la base (a) dans l'évier. Si votre
modèle est muni d'un écusson, passez à l'étape 1B.
REMARQUES: Le "devant" de la base (a) doit faire
face à l'avant de l'évier. Les deux plaques de
montage (b) sur la base (a) doivent être lâches
et mobiles pendant l'installation de la base (a).
a
b
a
bC
C
D
Place the escutcheon (C) and the gasket on the
sink. Insert the base (a) into escutcheon (C).
Note: “Front” on the base must face the front of
the sink. The two mounting plates (b) on the base
(a) must be loose and movable during the
installation of the base (a). If the sink is uneven,
use silicone under the gasket (D).
Placez l'écusson (C) et le joint (D) sur l'évier.
Insérez la base (a) dans l'écusson (C).
REMARQUES: Le "devant" de la base (a) doit faire
face à l'avant de l'évier. Les deux plaques de
montage (b) sur la base (a) doivent être lâches et
mobiles pendant l'installation de la base (a). Si
l'évier est irrégulier, utilisez du silicone sous le
joint (D).
