Kreg PRS1010 User manual

ToolsRequired:
• 7/16” Open Ended Wrench
• Flat Head Screwdriver
• Phillips Head Screwdriver
RouterTableFence
Precision
ASSEMBLYINSTRUCTIONS
Item# PRS1010
www.kregtool.com•800.447.8638
RT10142
Rev C
5/2010

SafetyGuidelines
1.
Locate the Table Mount (#5) and position it underneath the far right hand
corner of your Kreg Precision Router Table Top. Using the four 1” Coarse
Thread Screws (#28) and the pre-drilled holes in the Table Top, secure the
Table Mount flush with the back and right side edges of the Table Top.
Note: If you are using a homemade or other type of router table top you will
not have pre-drilled holes for this step. When you screw in the Coarse Thread
Screws, be extra sure that the Table Mount is perfectly flush with the back and
right side edges of the table top before securing. Also be sure that the hardware
is not so long that it will puncture your top surface when completely driven. You
may need to purchase shorter hardware if this is a potential problem.
Step 1
Insert the four ¼-20” x ¾” Hex Bolts (#31) into the holes (not slots) on the
side of the Table Mount (#5) and attach using four ¼” Brass Washers (#17)
and four ¼-20 Hex Nuts (#23). Be sure to use the thicker Hex Nuts and not
the thinner Jam Nuts. The bolts should hang loosely at this point. Do not
tighten down.
Note: If you are using a homemade or other type of router table top you will
use the slots in the Table Mount instead of the holes. This will allow you to
adjust for the thickness of your Table Top later on.
Step 2
· Woodworking machines are dangerous, and can cause personal injury if not
used properly.
· Read safety instructions and operating instructions for your machine completely,
before using products. Using this system before understanding its safe and
proper use could result in serious injury to the operator.
· Failure to follow these rules may result in serious personal injury.
· For your own safety, read instruction manual before operating the tool. Learn the
tools application and limitations as well as the specific hazards distinctive to it.
· Keep all guards and safety devices in proper place while using these products.
· Always wear safety glasses.
· Keep hands well away from the rotating bit when operating machine.
· Avoid awkward hand positions, where a sudden slip could cause contact with the
rotating bit.
· This system was designed for certain applications only. Kreg strongly recommends
that this system NOT be modified and/or used for any application other than
for which it was designed. If you have any questions relative to its application,
DO NOT use the tool until you have written, phoned, or e-mailed Kreg Tool and
have been advised accordingly.
· Be aware of kickbacks. Kickbacks occur when the workpiece binds-up while being
routed, causing it to twist, jump, and possibly become airborne. To avoid kickbacks
(and potential injury) always use sharp bits, keep the machine aligned and
maintained properly, and adequately secure/support the workpiece.
· Turn machine off before adjusting. Never adjust the fence, plate level, reducing rings,
or any other part of the tool while the machine is running.
· Wait for the machine to stop. Make sure the router comes to a complete stop before
adjusting the workpiece or workpiece-angle.
· Ground electric machines. If your machine is equipped with a three-prong plug, it
should be plugged into a three-hole electrical receptacle only. If the proper
outlet is not available, have one installed by a qualified electrician before use.
Never remove the third prong, and never modify the provided plug in any way.
· Don’t operate in a dangerous or unclean environment. Don’t use power tools in
damp or wet locations, or expose them to rain. Keep work area well-lit,
un-cluttered, and clean.
· Keep children and visitors away. All children and visitors should be kept a safe distance
from the work area, and should not operate the tool under any condition.
· Make your workshop “child-proof”. Use padlocks, master switches, or any other means
necessary to make your work area safe for children.
· Use the right tool. Never ‘force’ the tool to do work for which it was not intended. If used
properly, the tool will produce better results in less time, under safer conditions.
· Wear proper apparel. No loose clothing, gloves, neckties, rings, bracelets, or any other
jewelry that could possibly get caught in moving parts. Non-slip footwear is highly
recommended, as is protective hair covering. Remember to always use safety glasses,
specifically designed as safety wear.
· Secure the workpiece. Use clamps or a vise to hold work when it is practical and safe.
Using the proper tool may allow you to free both hands for tool operation. Also, be sure
to never overreach.
· Secure your tools. In the event of the machine tipping or sliding, it is always
recommended to secure your tools to the machine during use.
· Keep the proper footing and balance. Ensure that you are in no danger of slipping or
sliding once you turn the machine on. Once again, non-slip footwear is highly
recommended.
· Maintain tools in top condition. Keep tools sharp, clean, and properly maintained for the
highest quality and safest performance. Remember to properly follow all lubrication and
accessory maintenance practices, as detailed in this Instruction Manual.
· Disconnect tool before servicing. When changing accessories such as bits, clamps, etc.,
making any sort of physical assessment of the tool, or when motor is being mounted/
connected, remember to disconnect the machine from its power source. This will reduce
the possibility of accidentally engaging the machine.
· Check for damaged parts. Before use of the tool, a careful assessment of all guards and
other parts should be made to ensure that it will operate properly, and perform as
intended. Check for alignment of moving parts, binding of moving parts, breakage of
parts, mounting, and any other conditions that may affect its operation. A guard or other
part that is damaged should be properly repaired or replaced as soon as possible,
preceding any additional use. Do not use the tool if you are not qualified to make these
sorts of assessments.
· Never leave a running machine unattended. Always turn the machine’s power “OFF”
after operation. Do not leave the tool until it comes to a complete stop.
· Drugs, alcohol, medication warning. Do not operate tool while under the influence of
drugs, alcohol, or any medications.
· WARNING: This product contains one or more chemicals known to the State
of California to cause cancer and birth defects or other reproductive harm.
Wash hands after handling
PrecisionRouterTableFenceAssembly

PrecisionRouterTableFenceAssembly 2.
Locate the Mounting Rail (#1) and slide it over the ¾” Hex Bolts (#5) as
shown. If you intend on using the Kreg Micro-Adjuster (sold separately),
position the mounting rail so it’s flush with the front edge of the Table Mount.
If you do not plan on using the Micro-Adjuster, position the Mounting Rail so
it’s flush with the back edge of the Table Mount. If necessary, apply pressure
to the top of the Mounting Rail as you tighten the bolts with a 7/16” wrench to
ensure the fence stays flush with the table top.
Note: If you are using a homemade or other type of router table top you should
only hand tighten the Bolts/Nuts down at this point. You will need to make
further adjustments before you can secure the assembly.
Step 3
Locate the Clamp Block (#2) and slide it onto the Mounting Rail (#1).
Thread two Nylon Set Screws (#29) into the front of the Clamp Block (as
shown) using a Flat-Head Screwdriver. The Nylon Set Screws should be
driven to the same depth until they just come in contact with the Clamp
Block. Back each of the Nylon Screws out 1/8 of a turn and lock them in
place using two 10-32 Hex Nuts (#32). These nylon set screws take the
‘play’ out of the fence and allows for more fluid motion of the Mounting Rail.
Make adjustments as necessary.
Step 4
Locate the Fence Mount (#3) and align the four holes with the corresponding
holes on the Clamp Block (#2). Secure the two together using the four Brass
Washers (#17) and four ¼-20 x 3/8” Phillips Pan Head Machine Screws (#18),
without tightening completely. You will need to adjust the positioning of the
Fence Mount in Step 11 before tightening.
Note: If you’re using a homemade or other type of router table, you must
align and secure the Mounting Rail and Clamp Block before starting this step.
Tighten down the four ¼-20 x ¾” Hex Bolts -- which you previously inserted
through the slotted holes in the Table Mount -- making sure the top edge of the
Clamp Block (#2) is flush or 1/32” below the surface of your router table top and
that the Clamp Block and Mounting Rail (#1) run perfectly parallel to the edge of
the table top.
Step 5
Step 7
Attach the Dust Port (#14) to the back of the Large Fence (#4) using four
¼-20 x 3/8” Phillips Pan Head Machine Screws (#18) so that the port angles
up, making it easy to attach a vacuum hose.
Step 6
Next, attach the two Fence End Caps (#7) to each end of the Large Fence
(#4) using the eight ¼” nylon Snap Rivets (#21). These caps need to be
attached so the four curved notches on the end caps line up with the four
curved notches on the Large Fence.
Curved
Notches

PrecisionRouterTableFencePartsExplosion
3.
K
M
L
O
N
DJ
B
C
A
E
F
H
I
G
F
G
O

4.
# Description Part# Quantity
1MOUNTING RAIL RT10124 1
2CLAMP BLOCK ASSEMBLY RT10163 1
3FENCE MOUNT RT10126 1
4LARGE FENCE RT10122 1
5TABLE MOUNT RT10123 1
6FENCE FACE RT10128 2
7FENCE END CAP RT10121 2
88” ALUMINUM TAPE SLIDER RT10129 1
98” SCALE RT10139 1
10 PRECISION LENS CURSOR FT4063 1
11 FENCE GUARD RT10133 1
12 RIGHTANGLE BRACKET RT10127 1
13 EXTENSION KNOB ASSEMBLY RT10202 1
14 DUST PORT DB5310 1
15 16” JOINTING ROD (2) RT10131 2
16 SMALL T-KNOB DK1313 4
17 1/4 BRASS WASHER DK1504 12
18 1/4-20 X 3/8” PAN HEAD MS RT10137 8
19 KNURLED THUMB SCREW RT10185 1
20 10-32 X 1/4” NYLON SCREW FT4064 1
21 1/4” NYLON SNAP RIVET RT10130 8
22 1/4-20 X 1 FLAT HEAD MS RT10136 6
23 1/4-20 HEX NUT DK1510 5
24 PLASTIC SPACER WASHER RT10134 2
25 1/4-20 X 1-1/4” T-BOLT FT4212 2
26 1/4-20 X 2-1/4” HEX BOLT RT10186 2
27 1/4-20 JAM NUT RT10141 6
28 1” COARSE SCREW SML-C1 4
29 NYLON SET SCREW FT4102 2
30 BRASS T-NUT 5/16-18 RT10132 1
31 1/4-20 X 3/4” HEX BOLT FT4129 5
32 10-32 HEX NUT DK1508 2
33 1/4” FENDER WASHER RT10161 1
34 TRAK BUMPERS FT4055 8
35 48” CENTER READING TAPE RT10140 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
Hardware

PrecisionRouterTableFenceAssembly
5.
Step 9

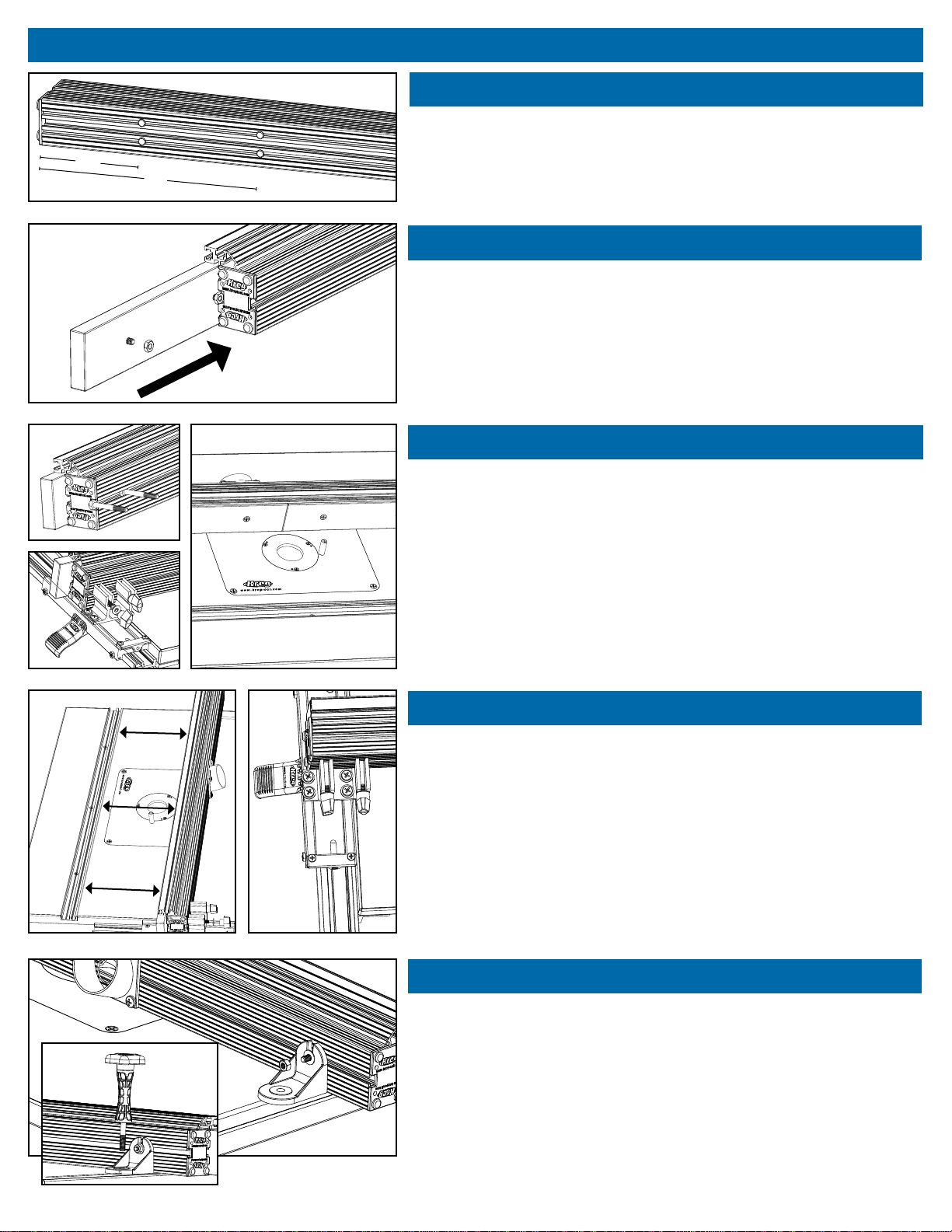

Insert six ¼-20 x 1” Phillips Flat Head Machine Screws (#22) through the
pre-drilled/countersunk holes in the two separate Fence Faces and barely
thread the six corresponding ¼” Jam Nuts (#27) onto the Screws. Be sure
to use the thinner Jam Nuts and not the thicker Hex Nuts. The Hex Nuts
are too large to slide into the t-slot of the Fence. With the bolts and nuts
secured onto the Fence Faces, take each Face and slide it onto the front
t-slot of the Fence, center, and tighten each bolt down securely
Step 8
Flip the Large Fence over. On the underside of the Fence you will find two
slots running down the length of the extrusion. Insert the eight Trak Bumpers
(#34), approximately 4.5” and 12” from each end, as shown in the image.
Correctly installed Trak Bumpers will reduce friction and ensure the fence
glides smoothly across the table top.
12”
4.5”
Step 12
On the other end of the fence, slide the head of a ¼-20 x ¾” Hex Bolt (#31)
into the T-Slot. Slide the slotted end of the RightAngle Bracket (#12) around
the Hex Bolt and fasten with one ¼” Fender Washer (#33) and one ¼” Hex
Nut. Before tightening the nut, align the RightAngle Bracket over the 6” slot
on the left side of the Kreg Router Table Top. Place the Brass T-Nut (#30)
through the slot from the underside of the Router Table Top and attach the
Extension KnobAsembly (#13) by putting it through the RightAngle Bracket
and threading it into the Brass T-Nut. Once the right angle bracket is correctly
positioned, tighten the hex nut to secure it into place.
Step 10
Slide the two ¼-20 x 2-1/4” Hex Bolts (#26) into the T-slot on the back of
the Large Fence (#4) next to the Fence Mount (#3). Adjust the position of
the two bolts so that they fit into the two slots on top of the Fence Mount
and move the fence so its centered on the router bit opening. Lock the
fence into place using two ¼” Brass Washers (#17). and two T-Knobs
(#16).
Step 11
With the fence centered on the bit opening, use a rule to bring the fence
perfectly parallel to the miter slot. Tighten the four ¼-20 3/8” Phillips Pan
Head Machine Screws (#18) that you installed earlier in Step 5, to lock the
fence into position.

Step 13
Step 14
Step 15
Locate the 48” Center Reading Tape (#35) and trim each side to the
17-15/16” mark with a sturdy scissors. Carefully remove one corner of the
backing, apply the tape 1/16 from the edge of the Large Fence and continue
to remove the backing while you press the tape across the surface of the
fence. Be careful to eliminate all air bubbles under the tape as you move
across. If properly applied, the other end of the tape should also come to rest
1/16” from the other edge of the Large Fence.
For most applications, the tape will be used as a distance reference instead of
an exact measurement. To precisely center the tape on the router bit, loosen
the T-Knobs on the Fence Mount and make adjustments as necessary.
Mount the Fence Guard (#11) by sliding two ¼-20 x 1-1/4” T-Bolts (#25) into
the T-slot on the top, front edge of the Large Fence. Slide both to the center
of the fence, add two Plastic Spacer Washers (#24) onto each T-Bolt, and
place the Fence Guard (#11) on to each T-Bolt. Fasten using two ¼” Brass
Washers (#17) and two Small T-Knobs (#16).
Slide the Precision Lens Cursor (#10) into the Mounting Rail as far as
is shown, and lock it into place using the 10-32 x ¼” Nylon Screw (#20)
This Screw can be loosened and re-tightened to make any adjustments
necessary to the Precision Lens Cursor.
Slide the fence to the back of the router table top. Locate the 8 ¼”
Tape Slider (#8). Insert the Tape Slider into the Mounting Rail (#1)
and thread the Knurled Thumb Screw (#19) from the bottom side
of the Mounting Rail to hold the Tape Slider in place. Locate the 8”
Measuring Tape (#9). Position the tape so the 2” marking is on the
front edge of the Tape Slider. Apply by peeling the adhesive backing
from the Measuring Tape and pressing into place. The Measuring
tape and Tape Slider are the same length so no cutting of the tape
is necessary. When the tape requires adjustment, simply loosen the
Thumb Screw, make your adjustment as necessary, and re-tighten.
Step 16
6.
PrecisionRouterTableFenceAssembly 6.

7.
When jointing, it’s always best to make light passes so you’ll probably
use the 1/32-in. offset more frequently. Any straight bit can be used
for jointing, but a flush trim bit is the easiest to set up. Since the
bearing is the same diameter as the cutter, you can directly align the
fence with the bearing.
Use a scrap piece of wood to test the fence position. If, as you
feed the material, it butts into the out-feed fence, the fence is too far
forward and you’re not removing enough material. Move the fence
back a little. (Guard removed for photo clarity.)
If you get a snipe at the trailing edge of the cut, the fence is too far
back, and you’re removing too much material.
The Kreg Precision Router Table Fence features fully independent
fence faces which allow the fence to double as a vertical jointer. To
set up the jointer, begin by loosening the out-feed face -- being careful
not to go to far and disconnect the screw from the Jam Nut -- and
removing the two Jointing Rods (#15) which are stored in the back of
the fence, as shown.
There are two sets of shallow recesses behind the face, which allows
you to offset the out-feed fence face 1/16” or 1/32” from the in-feed fence
face. To position the fence at the 1/16” setting, slide the rods into the
corresponding shallower recesses, as shown in the left photo. To position
the fence at the 1/32” setting, slide the rods into the corresponding deeper
recesses, as shown in the right photo. When the rods are inserted, and
you have the correct depth setting, re-tighten the fence face to the fence.
To position your fence for use with a common edge (bearing) bit, start
by loosening the individual fence faces and positioning them as close as
possible to the cutter, without making contact with the bit. Rotate the bit
with your hand and make sure that the fence faces do not make contact.
Once the faces are correctly positioned, bridge the gap between the two
with a straight edge, and position it so the straight edge contacts the bit’s
ball bearing and both fence faces simultaneously, as shown.
To position your fence for use with common non-edge (bearing-less)
bits, start by loosening the individual fence faces and positioning them
as close as possible to the cutter without making contact with the bit, just
as you would with a common edge bit. Rotate the bit with your hand and
make sure the fence faces do not make contact. Once the faces are
correctly positioned, bridge the gap between the two with a straight edge,
and position it so the straight edge contacts the bit and both fence faces
simultaneously, just as you would with a bearing bit. Once the fence is
positioned correctly, release the tape slider and adjust it so that it reads “0”
on the Precision Lens Cursor. Tighten the tape into place and adjust the
fence away from the blade until your desired cutting depth is displayed on
the Precision Lens Cursor.
In-Use:FencePositioning
In-Use:Jointing

Outilsnécessaires:
• Clé à fourches de 7/16 po
• Tournevis à tête plate
• Tournevis cruciforme
RouterTableFence
Precision
Item# PRS1010
www.kregtool.com•800.447.8638
INSTRUCTIONSPOURL’ASSEMBLAGE

Consignesdesécurité
1.
Repérez le support de table (no 5) et placez-le sous le coin situé à l’extrême droite
du plateau de la table à toupie de précision. Fixez le support de table de manière à
ce qu’il soit au même niveau que les côtés arrière et droit du plateau de la table à
toupie en vissant les quatre vis à filet normal de 1 po (no 28) dans les trous.
Remarque : Si vous utilisez un plateau que vous avez fabriqué ou un tout autre type
de plateau, vous ne disposerez pas de trous prépercés.Avant de fixer le support
de table à l’aide des vis à filet normal, soyez vraiment certain qu’il est au même
niveau que les côtés arrière et droit du plateau de la table à toupie. Vérifiez aussi
la longueur des vis pour qu’elles ne percent pas le dessus après avoir été vissées
complètement. Si elles sont trop longues, vous devrez acheter des vis plus courtes.
Étape 1
Insérez les quatre boulons à tête hexagonale de 1/4 po – 20 UNC x 3/4 po (no
31) dans les trous (et non les fentes) de chaque côté du support de table (no
5) et fixez le tout à l’aide des quatre rondelles en laiton de 1/4 po (no 17) et des
quatre écrous hexagonaux de 1/4 po – 20 UNC (no 23).Assurez-vous d’utiliser
les écrous hexagonaux les plus épais, et non les contre-écrous minces. À cette
étape, les boulons ne devraient pas être serrés. Ne les serrez pas.
Remarque : Si vous utilisez un plateau que vous avez fabriqué ou un tout autre
type de plateau, vous devrez utiliser les fentes du support plutôt que les trous.
Vous pourrez ainsi ajuster l’épaisseur du plateau de votre table plus tard.
Étape 2
• Les machines à bois sont dangereuses et peuvent causer des blessures si elles ne sont
pas utilisées correctement.
• Lisez toutes les consignes de sécurité et le mode d’emploi de votre machine avant
de l’utiliser. Vous pourriez subir de graves blessures si vous utilisez la machine sans
connaître la méthode correcte et sécuritaire.
• Le non-respect de ces consignes peut causer des blessures graves.
• Pour votre sécurité, lisez le manuel d’instructions avant d’utiliser l’outil.Assurez-vous
de connaître le fonctionnement et les restrictions de cet outil ainsi que les dangers
potentiels liés à son utilisation.
• Maintenez tous les protecteurs et les dispositifs de sécurité en place lorsque vous
utilisez ces produits.
• Portez toujours des lunettes de sécurité.
• Gardez vos mains loin de la toupie lorsque vous utilisez la machine.
• Évitez de placer les mains à un endroit où elles risquent d’entrer en contact avec
la toupie si la pièce glisse soudainement.
• La machine a été conçue pour certaines utilisations seulement. La société Kreg
recommande fortement de ne PAS modifier la machine ni de s’en servir pour un
usage autre que celui pour lequel elle a été conçue. Pour toute question en ce qui a
trait à l’utilisation, communiquez avec la société Kreg Tool par écrit, par téléphone ou
par courriel afin d’obtenir de l’aide AVANT d’utiliser l’outil.
• Faites attention aux rebonds. Ceux-ci se produisent lorsque la pièce se coince pendant
qu’elle est engagée dans la toupie, ce qui risque de tordre la pièce, de la faire sauter et
de la projeter en l’air.Afin d’éviter les rebonds (et possiblement les blessures), utilisez
toujours des toupies bien affûtées, maintenez la machine bien alignée et entretenue et
placez la pièce de manière sécuritaire avec un bon soutien.
• Éteignez la machine avant d’effectuer des ajustements. N’ajustez jamais le guide, le
niveau de la plaque, les anneaux de réduction ou toute autre pièce de l’outil pendant
que la machine est en marche.
• Attendez que la machine ne soit plus en marche.Assurez-vous que la toupie est
complètement arrêtée avant d’ajuster la pièce ou son angle.
• Branchez les machines électriques à une prise mise à la terre. Une machine munie
d’une fiche à trois broches ne doit être branchée que sur une prise de courant à trois
alvéoles. Si vous ne disposez pas d’une telle prise, demandez à un électricien qualifié
d’en installer une avant d’utiliser la machine. Ne retirez jamais la troisième broche et ne
modifiez jamais la fiche.
• N’utilisez pas l’outil dans un environnement dangereux et malpropre. N’utilisez pas un
outil électrique dans un endroit mouillé ou humide et ne l’exposez pas à la pluie. Gardez
l’aire de travail bien éclairée, propre et dépourvue de débris.
• Gardez les enfants et les visiteurs à l’écart, soit à une distance sécuritaire de l’aire de
travail. Ils ne doivent en aucun cas utiliser l’outil.
• Empêchez les enfants d’accéder à l’atelier. Utilisez des cadenas, un interrupteur
général ou tout autre moyen nécessaire afin de rendre l’aire de travail sécuritaire
pour les enfants.
• Utilisez le bon outil. Ne tentez pas d’utiliser un outil pour effectuer un travail pour lequel
il n’est pas conçu. L’outil donnera de meilleurs résultats en moins de temps si vous
l’utilisez de façon correcte et sécuritaire.
• Portez des vêtements appropriés. Ne portez pas de vêtements amples, des gants, une
cravate, des bagues, des bracelets ou tout autre bijou qui pourraient s’accrocher dans
les pièces en mouvement. Il est fortement recommandé de porter des chaussures à
semelle antidérapante et de se couvrir les cheveux. Souvenez-vous de toujours porter
des lunettes de sécurité spécialement conçues à cet effet.
• Fixez bien la pièce. Utilisez des colliers de serrage ou un étau pour fixer de façon
sécuritaire le matériau sur lequel vous travaillez, au besoin. En utilisant le bon
équipement, vous pourrez garder vos mains libres pour faire fonctionner l’outil. De plus,
veillez à ne jamais vous étirer pour étendre votre portée.
• Fixez bien l’outil à la machine. Il est en effet toujours recommandé de le faire en cas de
glissement ou de basculement de la machine.
• Conservez un bon équilibre.Assurez-vous qu’il n’y a aucun danger que vous glissiez
une fois la machine en marche. Encore une fois, le port de chaussures à semelle
antidérapante est recommandé.
• Maintenez l’outil dans un état optimal. Gardez l’outil bien affûté, propre et bien entretenu
pour un rendement sécuritaire de qualité supérieure. Souvenez-vous de suivre toutes
les étapes d’entretien et de lubrification détaillées dans le manuel d’instructions.
• Débranchez la machine avant d’effectuer l’entretien. Lorsque vous changez des
accessoires, comme les toupies et les colliers de serrage, lorsque vous effectuez
une évaluation quelconque de l’outil, ou lorsque vous installez ou connectez le moteur,
n’oubliez pas de débrancher la machine. Ainsi, vous risquez moins de mettre la
machine en marche de façon accidentelle.
• Vérifiez si des pièces sont endommagées.Avant l’utilisation, il faut inspecter
attentivement tout protecteur ou toute autre pièce afin de déterminer s’ils
fonctionneront correctement et accompliront leur tâche. Vérifiez si les pièces mobiles
sont désalignées ou bloquées, si les pièces sont brisées ou mal montées ou si elles
sont dans un quelconque état pouvant nuire à leur fonctionnement. Si un protecteur ou
toute autre pièce est endommagé, il doit être réparé ou remplacé dès que possible,
avant de poursuivre l’utilisation. N’utilisez pas l’outil si vous n’êtes qualifié pour faire ce
genre d’évaluation.
• Ne laissez jamais un outil en marche sans supervision. Vous devez toujours mettre la
machine à la position « OFF » (arrêt) après l’utilisation. Ne vous éloignez pas de l’outil
tant qu’il ne s’est pas complètement arrêté.
• Avertissement en ce qui a trait à la consommation de drogues, d’alcool et de
médicaments. N’utilisez pas l’outil lorsque vous êtes sous l’effet de drogues, d’alcool
ou de médicaments.
AVERTISSEMENT: Ce produit contient au moins un produit chimique reconnu par
l’État de la Californie comme étant la cause de cancers, d’anomalies congénitales
et d’autres problèmes liés aux fonctions reproductrices.
Lavez-vous les mains après l’avoir manipulé.
Assemblageduguidelongitudinalpourtableàtoupiedeprécision

Assemblageduguidelongitudinalpourtableàtoupiedeprécision 2.
Repérez la traverse de fixation (no 1) et glissez-la au-dessus des boulons à tête
hexagonale de 3/4 po (no 5), comme l’illustre l’image. Si vous prévoyez utiliser
le micro-ajusteur de Kreg (vendu séparément), placez la traverse de fixation
de manière à ce qu’elle soit au même niveau que le rebord avant du support
de table. Dans le cas contraire, placez la traverse de fixation de manière à ce
qu’elle soit au même niveau que le rebord arrière du support de table.Au besoin,
exercez une pression sur le dessus de la traverse de fixation pendant que vous
serrez les boulons à l’aide d’une clé de 7/16 po pour que le guide soit bien aligné
avec le plateau de la table.
Remarque : Si vous utilisez un plateau que vous avez fabriqué ou un tout autre type
de plateau, vous ne devriez à cette étape-ci que visser à la main les boulons et les
écrous. Vous aurez à faire d’autres ajustements avant de fixer l’assemblage.
Étape 3
Repérez le bloc de serrage (no 2) et glissez-le sur la traverse de fixation
(no 1). Insérez deux vis de calage en nylon (no 29) dans la partie avant
du bloc de serrage (comme l’illustre l’image) à l’aide d’un tournevis à tête
plate. Les vis doivent être enfoncées jusqu’à ce qu’elles touchent le bloc de
serrage. Dévissez chaque vis en nylon d’un huitième de tour et fixez-les à
l’aide de deux écrous hexagonaux no 10-32 (no 32). Ces vis rivent le guide
en éliminant le jeu et permettent un meilleur mouvement de la traverse de
fixation.Apportez des ajustements, au besoin.
Étape 4
Repérez le support du guide (no 3) et alignez les quatre trous aux trous
correspondants sur le bloc de serrage (no 2). Fixez le support et le bloc
ensemble à l’aide des quatre rondelles en laiton (no 17) et des quatre vis à
métaux cruciformes à tête cylindrique à dépouille de 1/4 po – 20 UNC x 3/4
po (no 18), sans les serrer complètement. Vous aurez besoin d’ajuster la
position du support du guide (étape 11) avant de bien serrer les vis.
Remarque : Si vous utilisez une table à toupie que vous avez fabriquée ou un tout
autre type de table, vous devez aligner et fixer la traverse de fixation et le bloc de
serrage avant d’entamer cette étape. Serrez les quatre boulons à tête hexagonale de
1/4 po – 20 UNC x 3/4 po que vous avez insérés dans les fentes du support de table,
tout en vous assurant que le bord supérieur du bloc de serrage (no 2) est au même
niveau que le plateau de la table à toupie, ou 0,76 mm en dessous de celui-ci. Veillez
aussi à ce que le mouvement du bloc de serrage et de la traverse de fixation (no 1)
soit parallèle aux côtés de la surface de la table.
Étape 5
Étape 7
Fixez l’orifice de récupération de la sciure (no 14) à l’arrière du guide principal
(no 4) à l’aide des quatre vis à métaux cruciformes à tête cylindrique à
dépouille de 1/4 po – 20 UNC x 3/4 po (no 18) pour qu’il soit dirigé vers le
haut, ce qui permet de facilement fixer le tuyau de l’aspirateur.
Étape 6
Ensuite, fixez les deux embouts (no 7) à chaque extrémité du guide principal
(no 4) à l’aide des huit bouterolles en nylon de 1/4 po (no 21). Ces embouts
doivent être fixés de sorte que leurs quatre crans d’arrêt courbés soient
alignés à ceux du guide principal.
Curved
Notches

Listedespiècesduguidelongitudinalpourtableàtoupiedeprécision
3.
K
M
L
O
N
DJ
B
C
A
E
F
H
I
G
F
G
O

4.
# Description No de pièce Quantité
1TRAVERSE DE FIXATION RT10124 1
2ENSEMBLE DU BLOC DE SERRAGE RT10163 1
3SUPPORT DU GUIDE RT10126 1
4GUIDE PRINCIPAL RT10122 1
5SUPPORT DE TABLE RT10123 1
6FACE DU GUIDE RT10128 2
7EMBOUT DU GUIDE RT10121 2
8COULISSEAUDU RUBANENALUMINIUM DE20,96 CM RT10129 1
9RÈGLE DE 8 po RT10139 1
10 CURSEUR À LENTILLE FT4063 1
11 PROTECTEUR DU GUIDE RT10133 1
12 SUPPORT À ANGLE DROIT RT10127 1
13 ENSEMBLE DU BOUTON DE RALLONGE RT10202 1
14 ORIFICE DE RÉCUPÉRATION DE LA SCIURE DB5310 1
15 TIGES D’ASSEMBLAGE DE 40,64 CM (2) RT10131 2
16 PETIT BOUTON EN FORME DE T DK1313 4
17 RONDELLE EN LAITON DE 1/4 PO DK1504 12
18 VIS À MÉTAUX CRUCIFORME À TÊTE CYLINDRIQUE À DÉPOUILLE DE 1/4 PO – 20 UNC X 3/8 PO RT10137 8
19 VIS DE SERRAGE MOLETÉE RT10185 1
20 VIS EN NYLON DE 10 À 32 UNC X 1/4 PO FT4064 1
21 BOUTEROLLE EN NYLON DE 1/4 PO RT10130 8
22 VIS À MÉTAUX CRUCIFORME À TÊTE PLATE DE 1/4 PO – 20 UNC X 1 PO RT10136 6
23 ÉCROU HEXAGONAL DE 1/4 PO – 20 UNC DK1510 5
24 RONDELLE D’ESPACEMENT EN PLASTIQUE RT10134 2
25 BOULON POUR RAINURE EN T DE de 1/4 po – 20 UNC x 1 1/4 po FT4212 2
26 BOULON À TÊTE HEXAGONALE DE 1/4 PO – 20 UNC X 2 1/4 PO RT10186 2
27 CONTRE-ÉCROU DE 1/4 PO – 20 UNC RT10141 6
28 VIS À FILET NORMAL DE 1 PO SML-C1 4
29 VIS DE CALAGE EN NYLON FT4102 2
30 ÉCROU POUR RAINURE EN T EN LAITON DE 5/16 À 5/18 PO RT10132 1
31 BOULON À TÊTE HEXAGONALE DE 1/4 PO – 20 UNC X 3/4 PO FT4129 5
32 ÉCROU HEXAGONAL 10 À 32 UNC DK1508 2
33 RONDELLE LARGE DE 1/4 PO RT10161 1
34 BUTOIRS DE LACOULISSE FT4055 8
35 RUBAN DE LECTURE CENTRAL DE 48 PO RT10140 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
Quincaillerie

Assemblageduguidelongitudinalpourtableàtoupiedeprécision
5.
Étape 9
Insérez six vis à métaux cruciformes à tête plate de 1/4 po – 20 UNC x 1
po (no 22) dans les trous prépercés ou les fraisures situés des deux côtés
du guide et insérez partiellement les six contre-écrous correspondants de
1/4 po (no 27) sur les vis. Assurez-vous d’utiliser les contre-écrous minces
plutôt que les écrous hexagonaux épais, ces derniers étant trop larges
pour glisser dans la fente en T du guide. Après avoir fixé les boulons et les
écrous sur les côtés du guide, prenez chaque côté et glissez-le dans la
fente en T à l’avant du guide; centrez et serrez bien chaque boulon.
Étape 8
Retournez le guide principal. Dans la partie inférieure de ce dernier se
trouvent deux fentes qui font la longueur de l’extrusion. Insérez les huit butoirs
de la coulisse (no 34), à environ 11,43 et 30,48 cm de chaque extrémité,
comme l’illustre l’image. Une installation adéquate des butoirs réduira la
friction et assurera un mouvement régulier du guide d’un côté à l’autre du
plateau de la table.
12”
4.5”
Étape 12
De l’autre côté du guide, glissez la tête d’un boulon à tête hexagonale
de 1/4 po – 20 UNC x 3/4 po (no 31) dans la fente en T. Insérez la fente
située à l’extrémité du support à angle droit (no 12) autour du boulon à tête
hexagonale et fixez le tout à l’aide d’une rondelle large de 1/4 po (no 33) et
d’un écrou hexagonal de 1/4 po.Avant de visser l’écrou, alignez le support à
angle droit avec la fente de 15,24 cm située sur le côté gauche du plateau de
la table à toupie Kreg. Insérez l’écrou pour rainure en T en laiton (no 30) dans
la rainure en passant par le dessous du plateau de la table à toupie. Fixez le
bouton de rallonge (no 13) en l’insérant dans le trou du support à angle droit,
puis en le vissant dans l’écrou pour rainure en T. Une fois le support à angle
droit bien positionné, fixez-le en place en serrant l’écrou hexagonal.
Étape 10
Glissez les deux boulons à tête hexagonale de 1/4 po – 20 UNC x 2 1/4 po
(no 26) dans la fente en T située à l’arrière du guide principal (no 4), près
du support du guide (no 3). Ajustez la position des deux boulons de sorte
qu’ils entrent dans les deux fentes situées au-dessus du support du guide,
puis bougez ce dernier afin qu’il soit centré sur l’ouverture de la toupie.
Fixez le guide en place à l’aide des deux rondelles en laiton de 1/4 po (no
17) et des deux boutons en forme de T (no 16).
Étape 11
Après avoir centré le guide sur l’ouverture de la toupie, utilisez une règle
pour placer le guide pour qu’il soit parfaitement parallèle à la fente de
l’onglet. Serrez les quatre vis à métaux cruciformes à tête cylindrique à
dépouille de 1/4 po – 20 UNC x 3/8 po (no 18) insérées plus tôt (étape 5)
pour fixer le guide en place.

Étape 13
Étape 14
Étape 15
Repérez le ruban à lecture central de 48 po (no 35) et coupez chaque bord
jusqu’à la marque 17 15/16 po avec des ciseaux solides. Retirez délicatement
un coin de la pellicule de protection, et appliquez le ruban à 1,59 mm du bord
du guide principal. Continuez de retirer la pellicule de protection pendant que
vous appliquez le ruban sur la surface du guide.Assurez-vous d’éliminer les
bulles d’air qui se forment sous le ruban au fur et à mesure que vous avancez.
Si le ruban est bien appliqué, l’autre bout du ruban devrait également s’arrêter
à 1,59 mm de l’autre extrémité du guide principal.
Dans la plupart des cas, le ruban servira de référence quant à la distance,
plutôt que d’outil de mesure précise. Pour centrer le ruban de façon précise
avec le bout de la toupie, desserrez les boutons en forme de T du support du
guide et effectuez les ajustements nécessaires.
Installez le protecteur du guide (no 11) en glissant deux boulons pour
rainure en T de 1/4 po – 20 UNC x 1 1/4 po (no 25) dans la rainure en
T située sur le bord supérieur avant du guide principal. Glissez les deux
boulons au centre du guide; insérez une rondelle d’espacement en
plastique (no 24) sur chaque boulon et insérez le protecteur (no 11) sur ces
boulons. Fixez le protecteur avec deux rondelles en laiton de 1/4 po (no 17)
et deux petits boutons en forme de T (no 16).
Glissez le curseur à lentille de précision (no 10) dans la traverse de
fixation aussi loin que l’illustre l’image et fixez-le en place à l’aide de la
vis en nylon de 10 à 32 UNC x 1/4 po (no 20). Il est possible d’apporter
tout ajustement nécessaire au curseur à lentille en desserrant et en
resserrant cette vis.
Glissez le guide vers l’arrière du plateau de table à toupie. Repérez
le coulisseau du ruban de 20,96 cm (no 8). Insérez-le dans la
traverse de fixation (no 1) et insérez la vis de serrage moletée (no
19) à partir du dessous de la traverse pour fixer le coulisseau en
place. Repérez le ruban à mesurer de 8 po (no 9). Placez le ruban
de manière à ce que l’inscription 2 po se trouve sur le bord avant du
coulisseau. Appliquez le ruban en retirant sa pellicule de protection
et en appuyant. Le ruban à mesurer et le coulisseau sont de la
même longueur; vous n’avez donc rien à couper. Si le ruban doit être
ajusté, vous n’avez qu’à desserrer la vis de serrage, à apporter les
ajustements nécessaires et à resserrer.
Étape 16
6.
Assemblageduguidelongitudinalpourtableàtoupiedeprécision 6.

7.
Au moment du dressage du cercle de coupe, il est préférable de laisser
la lumière pénétrer. Par conséquent, il est probable que vous réglerez le
plus souvent le guide de sortie à 1/32 po. N’importe quel bout à lame droite
peut servir au dressage. Il est cependant plus facile d’installer un bout
uni. Puisque le roulement est de la même taille que la lame, vous pouvez
aligner le guide avec celui-ci.
Utilisez des retailles de bois pour vérifier la position du guide. Si, au
moment de tailler le bois, le morceau entre en contact avec le guide de
sortie, cela signifie que ce dernier est trop avancé et que vous ne taillez
pas suffisamment de bois. Reculez un peu le guide. (Le protecteur a été
retiré pour fournir une image plus claire.)
Si le bois craque au bout des pales de la coupe, le guide est trop reculé
et vous taillez trop le bois.
Le guide longitudinal de la table à toupie de précision Kreg est composé
de faces entièrement indépendantes, ce qui permet à la table de servir
aussi de dresseuse verticale. Pour ce faire, dévissez le guide de sortie,
tout en vous assurant que les vis restent collées aux contre-écrous.
Retirez ensuite les deux tiges d’assemblage (no 15) qui se trouvent à
l’arrière du guide, comme l’illustre l’image.
Il y a deux ensembles d’alvéoles minces derrière la surface, ce qui
permet de décaler le guide de sortie de 1/16 po ou de 1/32 po du guide
d’entrée. Pour régler le guide à 1/16 po, glissez les tiges dans les alvéoles
correspondantes, comme l’illustre l’image de gauche. Pour régler le guide à
1/32 po, glissez les tiges dans les alvéoles correspondantes plus profondes,
comme l’illustre l’image de droite.Après avoir inséré les tiges et réglé la
bonne profondeur, revissez le guide de sortie au guide principal.
Pour placer le guide que vous utiliserez avec une toupie dont le bout a un bord
régulier (à roulement), commencez par desserrer chaque face du guide et
placez-les le plus près possible de la lame sans qu’elles touchent le bout de la
toupie. Faites pivoter la toupie avec votre main et assurez-vous que les faces
du guide ne la touchent pas.Après avoir placé les faces à la bonne position,
comblez l’écart entre celles-ci avec une arête droite et placez-la de manière à
ce qu’elle touche le roulement à billes de la toupie et les deux faces, comme
l’illustre l’image.
Pour placer le guide que vous utiliserez avec une toupie dont le bout a un bord
non régulier (sans roulement), commencez par desserrer chaque face du guide
et placez-les le plus près possible de la lame sans qu’elles touchent le bout
de la toupie, comme dans le cas d’une toupie dont le bout a un bord régulier.
Faites pivoter la toupie avec votre main et assurez-vous que les faces du guide
ne la touchent pas.Après avoir placé les faces à la bonne position, comblez
l’écart entre celles-ci avec une arête droite et placez-la de manière à ce qu’elle
touche le bout de la toupie et les deux faces, comme dans le cas d’un bout à
roulement. Une fois que le guide est à la bonne position, relâchez le coulisseau
du ruban et ajustez celle-ci de sorte que le curseur à lentille affiche « 0 ». Fixez
le ruban en place et éloignez le guide de la lame, jusqu’à ce que la profondeur
de coupe désirée s’affiche sur le curseur.
Utilisationduguide:Positionnement
Utilisationduguide:Dressageducercledecoupe

RouterTableFence
Precision
Artículo # PRS1010
www.kregtool.com•800.447.8638
Herramientasnecesarias:
• Llave española de 7/16”
• Destornillador de cabeza plana
• Destornillador Phillips
INSTRUCCIONESDEENSAMBLAJE

Pautasdeseguridad
1.
Ubique la montura para mesa (#5) y colóquela debajo de la esquina derecha
alejada de su cubierta de mesa para rebajadora Precision Kreg. Con los
cuatro tornillos de roscas gruesas de 1” (#28) y los orificios pretaladrados en la
cubierta de mesa, fije la montura para mesa al ras con los bordes posterior y
lateral derecho de la cubierta de mesa.
Nota: Si está utilizando una mesa para rebajadora casera u otro tipo de cubierta
de mesa para rebajadora, no tendrá orificios pretaladrados para este paso. Al
atornillar los tornillos de roscas gruesas, asegúrese especialmente de que la
montura para mesa esté perfectamente al ras con los bordes posterior y lateral
derecho de la cubierta de mesa antes de fijar. Además, asegúrese de que los
aditamentos no sean demasiado largos y perforen la superficie de la cubierta
cuando entren completamente. Es posible que deba comprar aditamentos más
cortos si este es un posible problema.
Paso 1
Inserte los cuatro pernos hexagonales de ¼-20” x ¾” (#31) en los orificios
(no las ranuras) del costado de la montura para mesa (#5) y fíjelos con
cuatro arandelas de latón de ¼” (#17) y cuatro tuercas hexagonales de ¼-20
(#23). Asegúrese de usar las tuercas hexagonales más gruesas y no las
contratuercas más delgadas. En este punto, todos los pernos deben colgar
holgadamente. No los apriete. .
Nota: Si está utilizando una mesa para rebajadora casera u otro tipo de cubierta
de mesa para rebajadora, use las ranuras de la montura para mesa en lugar de los
orificios. Esto le permitirá ajustar el grosor de su cubierta de mesa más adelante.
Paso 2
• Las máquinas para carpintería son peligrosas y pueden provocar lesiones personales si
no se usan de manera adecuada.
• Lea completamente las instrucciones de seguridad y de funcionamiento de la máquina antes
de utilizar los productos. El uso de este sistema antes de comprender su utilización segura y
adecuada puede resultar en lesiones graves al operador.
• No seguir estas reglas puede resultar en lesiones personales graves.
• Por su propia seguridad, lea el manual de instrucciones antes de operar la herramienta.
Conozca las aplicaciones y las limitaciones de la herramienta, como también sus posibles
peligros específicos.
• Mantenga todas las protecciones y los dispositivos de seguridad en el lugar adecuado
mientras utiliza estos productos.
• Siempre use gafas de seguridad.
• Mantenga las manos alejadas de la pieza giratoria mientras opere la máquina.
• Evite las posiciones de manos incómodas donde un resbalón repentino podría provocar
el contacto con la pieza giratoria.
• Este sistema fue diseñado sólo para ciertas aplicaciones. Kreg recomienda encarecidamente
NO modificar este sistema ni utilizarlo en cualquier aplicación para la que no fue diseñado.
Si tiene preguntas relacionadas con esta aplicación, NO use la herramienta hasta escribir,
llamar por teléfono o enviar un correo electrónico a Kreg Tool y recibir la orientación
correspondiente.
• Tenga presentes los contragolpes. Los contragolpes se producen cuando la pieza de
trabajo se atasca mientras se rebaja, lo que causa que se tuerza, salte y, posiblemente, salga
disparada por el aire. Para evitar los contragolpes (y las posibles lesiones), siempre use
piezas afiladas, mantenga la máquina alineada y con el debido mantenimiento, y asegure/
soporte correctamente la pieza de trabajo.
• Apague la máquina antes de ajustarla. Nunca ajuste la guía, el nivel de la placa, los anillos
reductores o cualquier otra pieza de la herramienta mientras la máquina está funcionando.
• Espere que la máquina se detenga. Asegúrese de que la guía se detenga completamente
antes de ajustar la pieza de trabajo o el ángulo de ésta.
• Máquinas eléctricas con puesta a tierra. Si la máquina está equipada con un enchufe de tres
clavijas, debe enchufarse sólo en un tomacorriente de tres orificios. Si no se cuenta con un
enchufe adecuado, pídale a un electricista calificado que instale uno antes de usar. Nunca
retire la tercera clavija y nunca modifique el enchufe incluido de ninguna manera.
• No use en entornos peligrosos o sucios. No utilice herramientas eléctricas en áreas
húmedas o mojadas ni las exponga a la lluvia. Mantenga el área de trabajo bien iluminada,
despejada y limpia.
• Mantenga alejados a los niños y las visitas. Todos los niños y las visitas deben mantenerse
a una distancia segura del área de trabajo y no deben operar la herramienta bajo ninguna
condición.
• Convierta su taller en un taller a prueba de niños. Use candados e interruptores maestros,
o cualquier otro medio necesario para hacer su área de trabajo segura para los niños.
• Use la herramienta correcta. Nunca fuerce la herramienta para hacer un trabajo para el que
no fue diseñada. Si se usa correctamente, la herramienta producirá mejores resultados en
menos tiempo, bajo condiciones más seguras.
• Use el equipo apropiado. No use ropa holgada, guantes, collares, anillos, brazaletes u
otras joyas que pueden quedar atrapadas en las piezas en movimiento. Se recomienda
encarecidamente el uso de calzado antideslizante además de cubiertas protectoras para
el cabello. Recuerde usar siempre gafas de seguridad, específicamente diseñadas como
equipo de seguridad.
• Fije la pieza de trabajo. Cuando resulte práctico y seguro, use abrazaderas o una prensa para
sostener la pieza de trabajo. El uso de la herramienta adecuada puede permitirle tener ambas
manos libres para la operación de la herramienta. Además, asegúrese de nunca extenderse
demasiado.
• Asegure sus herramientas. En caso de que la máquina se resbale o se deslice, siempre es
recomendable fijar sus herramientas a la máquina durante el uso.
• Mantenga una posición y un equilibrio adecuados. Asegúrese de que no está en peligro
de resbalarse o deslizarse cuando encienda la máquina. Le recordamos que se recomienda
encarecidamente el calzado antideslizante.
• Mantenga siempre las herramientas en la mejor condición. Mantenga las herramientas
afiladas, limpias y con un mantenimiento adecuado para obtener la mayor calidad y el
rendimiento más seguro. Recuerde seguir adecuadamente todas las instrucciones de
lubricación y prácticas de mantenimiento de los accesorios, según se detallan en este
manual de instrucciones.
• Desconecte la herramienta antes de dar mantenimiento. Al cambiar accesorios, como brocas,
abrazaderas, etc., realizar cualquier tipo de evaluación física de la herramienta o cuando el
motor se monte/conecte, recuerde desconectar la máquina de su fuente de alimentación.
Esto reducirá la posibilidad de hacer funcionar accidentalmente la máquina.
• Verifique que no haya piezas dañadas. Antes de usar la herramienta, se debe realizar
una evaluación cuidadosa de todas las protecciones y otras piezas para asegurarse de
que funcionan correctamente y tengan el rendimiento deseado. Verifique la alineación y la
unión de las piezas móviles, si están rotas, su montaje y cualquier otro tipo de condición que
pueda afectar el funcionamiento. Si una cubierta o cualquier otra pieza están dañadas, deben
repararse o reemplazarse tan pronto como sea posible, antes de cualquier uso adicional. No
use la herramienta si no está calificado para realizar este tipo de evaluaciones.
• Nunca deje sin supervisar una máquina en funcionamiento. DESCONECTE siempre la
alimentación de la máquina después de operarla. No suelte la herramienta hasta que no se
detenga completamente.
• Advertencia sobre drogas, alcohol y medicamentos. No opere la herramienta bajo los efectos
de drogas, alcohol o cualquier medicamento.
ADVERTENCIA: Este producto contiene una o más sustancias químicas reconocidas por el
estado de California como causantes de cáncer y defectos congénitos u otros daños en el
aparato reproductivo. Lávese las manos después de manipularlo.
EnsamblajedelaguíadelamesapararebajadoraPrecision

Pautasdeseguridad 2.
Ubique el riel de montaje (#1) y deslícelo sobre los pernos hexagonales de ¾”
(#5) como se muestra. Si planea usar el microajustador Kreg (se vende por
separado), coloque el riel de montaje de manera que quede al ras con el borde
frontal de la montura para mesa. Si no planea usar el microajustador, coloque
el riel de montaje de manera que quede al ras con el borde posterior de la
montura para mesa. De ser necesario, aplique presión a la parte superior del
riel de montaje a medida que aprieta los pernos con una llave de 7/16”, para
asegurarse de que la guía se mantenga al ras con la cubierta de mesa.
Nota: Si está utilizando una mesa para rebajadora casera u otro tipo de cubierta
de mesa para rebajadora, sólo deberá apretar a mano los pernos/tuercas en
este punto. Deberá realizar más ajustes antes de poder fijar el ensamble.
Paso 3
Ubique la abrazadera de bloque (#2) y deslícela sobre el riel de montaje
(#1). Enrosque dos tornillos de fijación de nailon (#29) en el frente de la
abrazadera de bloque (como se muestra), con un destornillador de cabeza
plana. Los tornillos de fijación de nailon se deben colocar hasta la misma
profundidad, hasta que entren en contacto recién con la abrazadera de
bloque. Haga retroceder cada uno de los tornillos de nailon 1/8 de giro y
bloquéelos en su sitio con dos tuercas hexagonales de 10-32 (#32). Estos
tornillos de fijación de nailon le quitan la “holgura” a la guía y permiten un
movimiento más fluido del riel de montaje.Ajuste según sea necesario.
Paso 4
Ubique el montaje de la guía (#3) y alinee los cuatro orificios con los orificios
correspondientes en la abrazadera de bloque (#2).Asegúrelos juntos, con
las cuatro arandelas de latón (#17) y cuatro tornillos para metales de cabeza
plana Phillips de ¼-20 x 3/8” (#18), sin ajustar por completo. Deberá ajustar la
posición del montaje de la guía en el paso 11 antes de ajustar.
Nota: Si está utilizando una mesa para rebajadora casera u otro tipo de mesa para
rebajadora, deberá alinear y asegurar el riel de montaje y la abrazadera de bloque
antes de comenzar este paso. Apriete los cuatro pernos hexagonales de ¼-20 x
¾”, insertados previamente a través de los orificios ranurados de la montura para
mesa, asegurándose de que el borde superior de la abrazadera de bloque (#2)
quede al ras con la superficie de la cubierta de mesa para rebajadora o 0,08 cm
por debajo de ésta y que la abrazadera de bloque y el riel de montaje (#1) queden
perfectamente paralelos al borde de la cubierta de mesa.
Paso 5
Paso 7
Fije el puerto para polvo (#14) a la parte posterior de la guía grande (#4) con
cuatro tornillos para metales de cabeza plana Phillips de ¼-20 x 3/8” (#18), de
manera que el puerto quede en ángulo, facilitando la fijación de una maguera
de aspiradora.
Paso 6
Acontinuación, fije las dos tapas de extremo de la guía (#7) a cada uno de
los extremos de la guía grande (#4), con los ocho remaches a presión de
nailon de ¼” (#21). Estas tapas deben estar fijas, de manera que las cuatro
ranuras curvas de las tapas de extremo se alineen con las cuatro ranuras
curvas de la guía grande.
Curved
Notches

ExposicióndelaspiezasdelaguíadelamesapararebajadoraPrecision
3.
K
M
L
O
N
DJ
B
C
A
E
F
H
I
G
F
G
O
