DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
SEHR GEEHRTER KUNDE!
Vielen Dank für den Kauf unserer
Geräte! Wir sind sicher, dass die mo-
derne und funktionale KUPPERSBERG
Markentechnologie, die aus hochwerti-
gen Materialien und Komponenten her-
gestellt wird, ein zuverlässiger Helfer in
Ihrer Küche ist.
Bitte lesen Sie diese Anweisungen
sorgfältig durch, bevor Sie mit der Ins-
tallation beginnen. Dies hilft Ihnen, vor-
zeitige Ausfälle zu vermeiden und die
Lebensdauer des ausgewählten Geräts
zu maximieren.
Bitte beachten Sie, dass die Instal-
lation dieses Geräts von einem quali-
zierten Fachmann gemäß dieser An-
leitung durchgeführt werden muss. Der
Hersteller ist nicht verantwortlich für
die möglichen Folgen der Nichteinhal-
tung dieser Bedingung.
Achtung!
Der Hersteller ist nicht verantwort-
lich für Fehler oder mögliche Tippfehler
in diesem Handbuch. Der Hersteller be-
hält sich das Recht vor, ohne vorherige
Ankündigung Änderungen an Design,
Design und Ausstattung von Geräten
vorzunehmen, die nach Ansicht des
Herstellers als notwendig und nützlich
erachtet werden. Mögliche Änderungen
haben keinen Einuss auf die grund-
legenden Eigenschaften, einschließlich
derer, die sich auf die Betriebssicherheit
von Geräten beziehen.properties, inclu-
ding those that relate to safe operation
of the appliance.
ABSCHNIT 1.
VORSICHTSMASSNAHMEN
1. Die Montage und der elektri-
sche Anschluss des Gerätes dürfen nur
von qualizierten Fachleuten autori-
sierter Servicestellen durchgeführt wer-
den.
2. Das Gerät ist für den Betrieb
mit Wechselstrom 220-240 V ausgelegt.
Stellen Sie sicher, dass die technischen
Parameter Ihrer Heimelektrik mit diesen
Daten übereinstimmen. Für Parameter
unterhalb oder oberhalb des angegebe-
nen Bereichs ist die Verwendung des Ge-
räts verboten.
3. Es ist verboten, einen Küchen-
luftreiniger an Lüftungskanäle anzu-
schließen, um Rauch und Dämpfe von
Geräten zu entfernen, die nicht mit
Strom, sondern mit anderen Energie-
quellen betrieben werden.
4. Schließen Sie das Gerät nur an
ein geerdetes Stromnetz an.
5. Es ist verboten, Gerichte aus
brennbaren Produkten unter dem Kü-
chenluftlter zuzubereiten.
6. Verwenden Sie den mit dem
Gerät gelieferten Aluminiumlter. Die
Verwendung anderer Materialien ist
verboten!
7. Schließen Sie das Gerät erst an
das Stromnetz an, wenn die Montage
und Installation des Geräts abgeschlos-
sen ist.
8. Benutzen Sie das Gerät nicht
ohne Aluminiumlter.
9. Berühren Sie nicht die Lichter.

4
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
10. Entfernen Sie den Aluminium-
lter nicht, während das Gerät in Be-
trieb ist.
11. Es ist verboten, das Gerät direkt
vom Stromnetz zu trennen. Bei Bedarf
schaltet das Gerät über das Bedienfeld
aus, und nur dann, trennen es vom Netz.
Beim Einschalten: Schließen Sie zuerst
die Stromversorgung an und schalten
Sie dann das Gerät über das Bedienfeld
ein. aber nicht umgekehrt!
12. Das Gerät muss regelmäßig ge-
reinigt und gewartet werden.
13. Beachten Sie beim Aufstellen
des Gerätes den erforderlichen Abstand
zum Kochfeld Ihres Herdes:
;mit einem Elektroherd: mindestens
65 cm; mit einem Gas-oder Gas-
Elektroherd: mindestens 70 cm.
14. Lassen Sie Kinder nicht mit
Verpackungsmaterialien spielen - dies
kann gefährlich sein!
15. Das Gerät darf erst eingeschal-
tet werden, nachdem die Töpfe und/
oder Pfannen auf den Herd gestellt
wurden.
16. Schalten Sie das Gerät zur bes-
seren Luftreinigung in Ihrer Küche nicht
sofort nach Beendigung des Garvor-
gangs aus: Lassen Sie das Gerät etwa
15 Minuten lang einwirken.
17. Stellen Sie sicher, dass die
Küche ausreichend belüftet ist, wenn
gleichzeitig mit dem Gerät ein Gasherd
verwendet wird.
18. Bei Störungen wenden Sie sich
an das nächstgelegene autorisierte Ser-
vice-Center.
19. Beim Betrieb der Dunstabzugs-
haube im Abluftbetrieb ist darauf zu
achten, dass beim Einbau ein Luftkanal
mit dem entsprechenden Durchmesser
eingebaut wird. Um einen Leistungsver-
lust durch den Luftwiderstand des Ka-
nals zu vermeiden, ist es wichtig, dass
der Kanal nicht zu lang und gekrümmt
ist. Verengen Sie den Kanal nicht und
machen Sie keine scharfen Kurven. Au-
ßerdem ist es vorzuziehen, einen glat-
ten PVC-Kanal (rund oder ach) als ei-
nen exiblen Wellkanal zu verwenden,
da die Biegungen des Wellkanals das
Geräusch der Haube erhöhen.
20. Der Hersteller übernimmt kei-
ne Verantwortung für eventuelle Schä-
den, wenn die oben genannten Vor-
sichtsmaßnahmen nicht eingehalten
werden.

5
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube

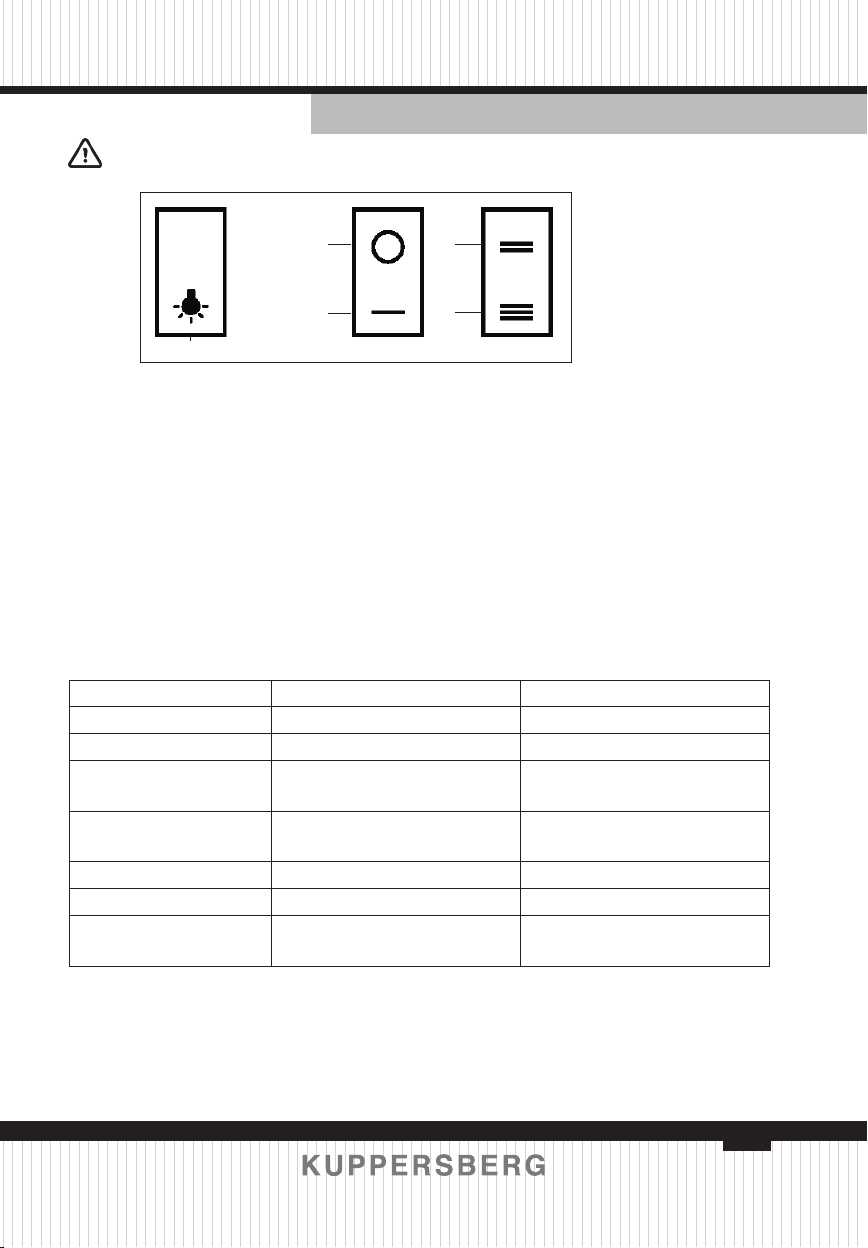

MECHANISCHE STEUERUNG
А – Taste «Beleuchtung»
В – Taste «0»
С – Taste «1»
D – Taste «2»
E – Taste «3»
Taste «Beleuchtung» - Ein-/Ausschalten der Beleuchtung.
Taste «0» – Schaltet den Motor der Motorhaube aus. Taste «1» – Drehzahl 1 des
Motors (Ausgangspegel).
Taste «2» - Drehzahl 2 des Motors.
Taste «3» - Drehzahl 3 des Motors.
DATEN
SLIMLUX 60 SLIMTURBO 60
Breite, mm 600 600
Steuerung Kippschalter- 3 Speed Kippschalter- 3 Speed
LED-
Beleuchtungslampen
Led (2*2w) Led (2*2w)
Der Durchmesser des
Auspuffrohrs beträgt
120 mm 120 mm
Spannung 220-240 V / 50 Hz 220-240 V / 50 Hz
Betriebsarten Entlüftung/ Rezirkulation Entlüftung/ Rezirkulation
Filter 3 Layer Al.Filter / Optional
Carbon Filter
3 Layer Al.Filter / Optional
Carbon Filter
А
ВD
СE
A

6
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ABSCHNIT 2.
INSTALLATION UND
ABMESSUNGEN
Bitte packen Sie das Gerät aus und
überprüfen Sie es sorgfältig! Stellen
Sie vor Beginn der Installation sicher,
dass beim Transport der Haube keine
sichtbaren Schäden auftreten. Bei
Feststellung solcher Mängel ist die
weitere Installation und der Anschluss
des Gerätes an das Netzwerk untersagt!

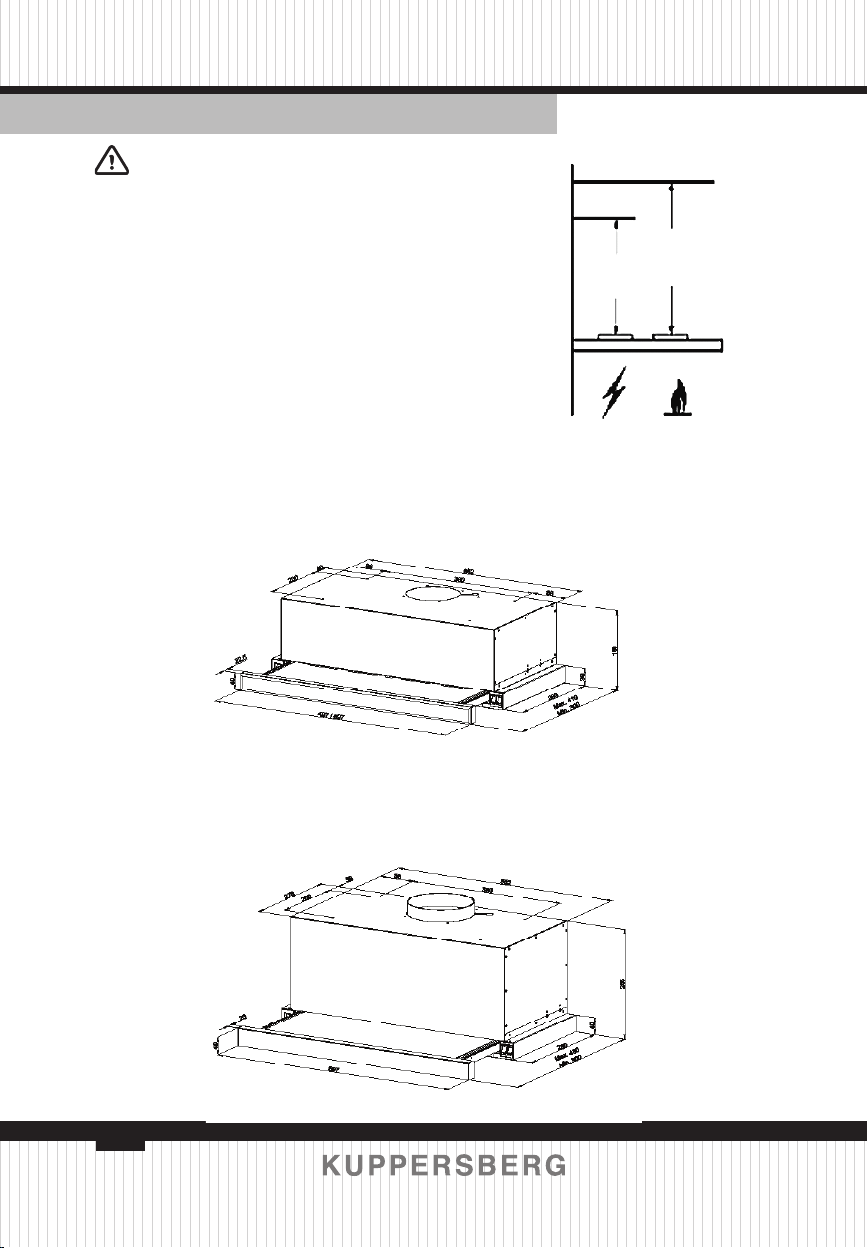

E-Herd Gasherd
min
65 cm
max
70 cm
Slimlux 60
Slimturbo 60

7
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
ABSCHNIT 3. REINIGUNG
UND PFLEGE
Achtung! Trennen Sie das Gerät von
der Stromversorgung, bevor Sie mit der
Reinigung beginnen.
Aluminiumlter
Der Aluminiumlter ist so
konstruiert, dass er Fettpartikel aus
dem durchströmten Luftstrom abfängt.
Dementsprechend muss dieser Filter
regelmäßig gereinigt werden. Die
Häugkeit der Reinigung hängt von
der Häugkeit der Verwendung des
Luftlters ab. Im Durchschnitt wird
empfohlen, es einmal im Monat zu
reinigen.
Entfernen Sie dazu die Filter.
Waschen Sie sie in Wasser mit einem
neutralen Flüssigwaschmittel. Trocknen
Sie sie und setzen Sie sie wieder in den
Luftlter ein. Im Laufe der Zeit kann
sich durch regelmäßiges Waschen die
Farbe der Filter ändern. Dies ist ein
natürlicher Prozess, der nicht fehlerhaft
ist und keinen Filterwechsel erfordert.
Diese Aluminiumlter können auch
in der Spülmaschine gereinigt werden.
Kohlelter (im Umluftbetrieb ver-
wendet wird)
Der Kohlelter wurde entwickelt,
um Gerüche und Dämpfe während des
Garens abzufangen. Es wird in Fällen
verwendet, in denen der Luftreiniger
nicht an einen speziellen Belüftungs-
kanal angeschlossen werden kann, um
die Luft nach außen abzulassen. Es wird
in Fällen verwendet, in denen der Luft-
reiniger nicht an einen speziellen Belüf-
tungskanal angeschlossen wer-den kann,
um die Luft nach außen abzulassen.
Der Kohlelter wird regelmäßig aus-
getauscht. Die ilterwechselhäugkeit ist
abhängig von der Nutzungshäugkeit
des Luftlters, der Kochart und der Reini-
gungshäugkeit der Aluminiumlter. Im
Durchschnitt wird empfohlen, den Kohle-
lter 1 Mal in 4 Monaten auszutauschen.
So entfernen Sie den Kohle-lter:
1. Entfernen Sie die Aluminium-
lter.
2. Drehen Sie den Kohlelter
nach links und ziehen Sie ihn in Ihre
Richtung.
So entfernen Sie Aluminium-lter:
1. Drücken Sie die Filter-verriege-
lung.
2. Ziehen Sie den Filter leicht
nach unten heraus.
Um bereits gereinigte Filter auszu-
tauschen, führen Sie die obigen Schritte
in umgekehrter Reihenfolge durch.
3. Tauschen Sie den gebrauchten
Kohlelter gegen einen neuen aus
4. Setzen Sie die Aluminiumlter
wieder ein.
Wenn Sie den Luftlter von außen
reinigen müssen, verwenden Sie ein
weiches, feuchtes Tuch. Verwenden Sie
keine Scheuermittel. Bei lackierten
Edelstahloberächen: Um Kratzer zu
vermeiden, wird empfohlen, die Ober-
äche mit einem weichen, feuchten

8
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ABSCHNIT 4. STÖRUNGSURSACHEN
Oft ist die Ursache für eine Funktionsstörung des Geräts eine geringfügige
Kleinigkeit. Bevor Sie sich an das Service Center wenden, prüfen Sie daher bitte,
ob es möglich ist, die Probleme selbst zu beheben. Lesen Sie dazu sorgfältig die
möglichen Ursachen für Störungen.
Fehler Mögliche Ursache Behebung
das Gerät funktioniert nicht
Sicherung ist defekt.
Der Stecker ist schlecht in die
Steckdose gesteckt.
Es gibt keine Spannung im Netz.
Prüfen Sie, ob die Sicherung des
Geräts in Ordnung ist.
Stellen Sie sicher, dass der Stecker
fest in der Steckdose sitzt.
Die Saugleistung ist
ungenügend
Falsche Geschwindigkeit
gewählt.
Filter verstopft.
Erhöhen Sie die
Sauggeschwindigkeit der Haube
Reinigen oder austauschen Sie
Filter
Lampe leuchtet nicht
Sicherung ist defekt.
Die Lampe ist durchgebrannt
oder nicht richtig installiert.
Prüfen Sie, ob die Sicherung des
Geräts in Ordnung ist.
Vergewissern Sie sich, dass die
Lampe richtig eingesetzt ist, oder
ersetzen Sie sie.
Tuch in Lackierrichtung abzuwischen.
Entfernen Sie keine Lampenschirme,
während Sie die Oberäche reinigen.
Achtung! Verwenden Sie zur
Reinigung keine Dampferzeuger.
Achtung! Die Nichtbeachtung der
oben genannten Regeln zum Reinigen
des Geräts und zum Ersetzen von Filtern
kann zu einem Brand führen.
Glühlampen ersetzen
Trennen Sie das Gerät vom
Stromnetz, bevor Sie die Lampen
austauschen. Anschließend mit einem
Schraubendreher den Lampenschirm
abhebeln und von unten abstützen.
Nehmen Sie die durchgebrannte Lampe
heraus und ersetzen Sie sie durch eine
neue.Bringen Sie die Lampenabdeckung
wieder an und drücken Sie leicht darauf,
um sie zu sichern. Achtung: Berühren
Sie die Halogenlampe nicht mit den
Fingern, da dies die Lebensdauer
erheblich verkürzt. Verwenden Sie ein
weiches, trockenes Tuch.
Achtung! Wenn Sie den Luftreiniger
transportieren müssen, trennen Sie ihn
zunächst von der Stromversorgung und
bauen Sie ihn auseinander. Verwenden
Sie beim Transport vorzugsweise
die Originalverpackung. Wenn das
Gerät nicht vorhanden ist, verpacken
Sie es mit Materialien, die mögliche
Transportschäden verhindern.

9
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
Beachten Sie!
Produktstörungen sind auch nicht:
Hauben
Leichte technische Gerüche in einem neuen Produkt während der ersten
Betriebszeit
Verletzung der Betriebsbedingungen der Bestandteile des Produkts aus Naturholz
Luftstrom durch die Lüftungskanäle
Ändern der Farbe der Körperelemente des Produkts während des Betriebs
Verdunkelung und Verformung der Fettlterelemente während des Betriebs
ABSCHNIT 5. ES KANN
INTERESSANT SEIN
Die physikalische Eigenschaft der
Lautstärke - der Schalldruckpegel - wird
in Dezibel (dB) gemessen. „Noise“ - eine
chaotische Mischung von Klängen.
Eine Person kann Geräusche mit ei-
ner Lautstärke von 10-15 dB oder höher
hören.
Bei der Wahl einer Dunstabzugshau-
be muss besonders auf eine technische
Anzeige wie den Geräuschpegel geach-
tet werden. Dieser Indikator ist nicht
weniger wichtig, weil jeder von uns viel
Zeit in der Küche verbringt. Dies gilt
insbesondere für Frauen, die ihre Lie-
ben mit köstlich zubereiteten Gerichten
verwöhnen möchten.
Umfragen zufolge verwenden 40%
der Frauen Dunstabzugshauben nicht
für ihren beabsichtigten Zweck (dh den
Prozess der Luftansaugung), gerade
weil sie durch den Lärm, den sie verur-
sachen, gestört werden.
Infolgedessen wird ein solches not-
wendiges und notwendiges Gerät in der
Küche wie ein Küchenluftreiniger, der
dazu bestimmt ist, die Luft von Gerü-
chen, Fett, Ruß und Rauch zu reinigen,
zu einer absolut sinnlosen Anschaffung.
Im Vergleich mit vielen Herstellern
von Küchenabzugshauben, Dunstab-
zugs-hauben „KUPPERSBERG“ sind ge-
ringes Rauschen.
Um ein umfassendes Verständnis
der Dezibel-Skala zu erhalten, können
Sie die Parameter anhand der folgen-
den Richtlinien vergleichen:

10
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Typische Geräuschintensität
Ungefährer
Schalldruckpegel,
dB
Feature Schallquelle und Entfernung dazu
160 Schockverletzungen Ein Schuss von einem Kaliber .0303 in der Nähe
des Ohrs.
150 Prellung,
Verletzungen Mondraketenstart, 100 m.
140 Fast unerträglich Start mit dem Düsenugzeug, 25 m.
120 Fast unerträglich Der Maschinenraum des U-Bootes.
Presslufthammer, 1 m
100 Extrem laut Sehr laute Fabrik. U-Bahn-Wagen (zeitweise)
90 Sehr laut
Schwerer Diesel-LKW, 7 m.
Straßenschlag (laufender Motor), 7 m Güterwagen,
7 m
80 Sehr laut Alarm, 1 m. Motorrad mit Schalldämpfer, 1 m
75 Laut In einem Eisenbahnwagen. Schrei, 1 m. Lautes
Lachen, 1 m.
70 Laut
In der Kabine eines Kleinwagens mit einer
Geschwindigkeit von 50 km / h;
Wohnungsstaubsauger, 3 m.
Lautes Gespräch, 1 m.
65 Deutlich hörbar Schreibmaschine Normales Gespräch, 1 m.
40 Ziemlich hörbar Institution, in der es keine besonderen
Lärmquellen gibt
35 Ein bisschen hörbar Zimmer in einer ruhigen Wohnung. Sehr leises
Gespräch
25 Laut Landschaft abseits der Straße. Flüstern einer
Person, 1 m.
