Kuppersberg INBOX 54 Installation and maintenance instructions

TECHNICAL PASSPORT
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
COOKER HOOD
КУХОННАЯ ВЫТЯЖКА
TECHNISCHER PASS
DUNSTABZUGSHAUBE
INBOX 54/73

2
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Marke Kuppersberg
Modell INBOX 54/73

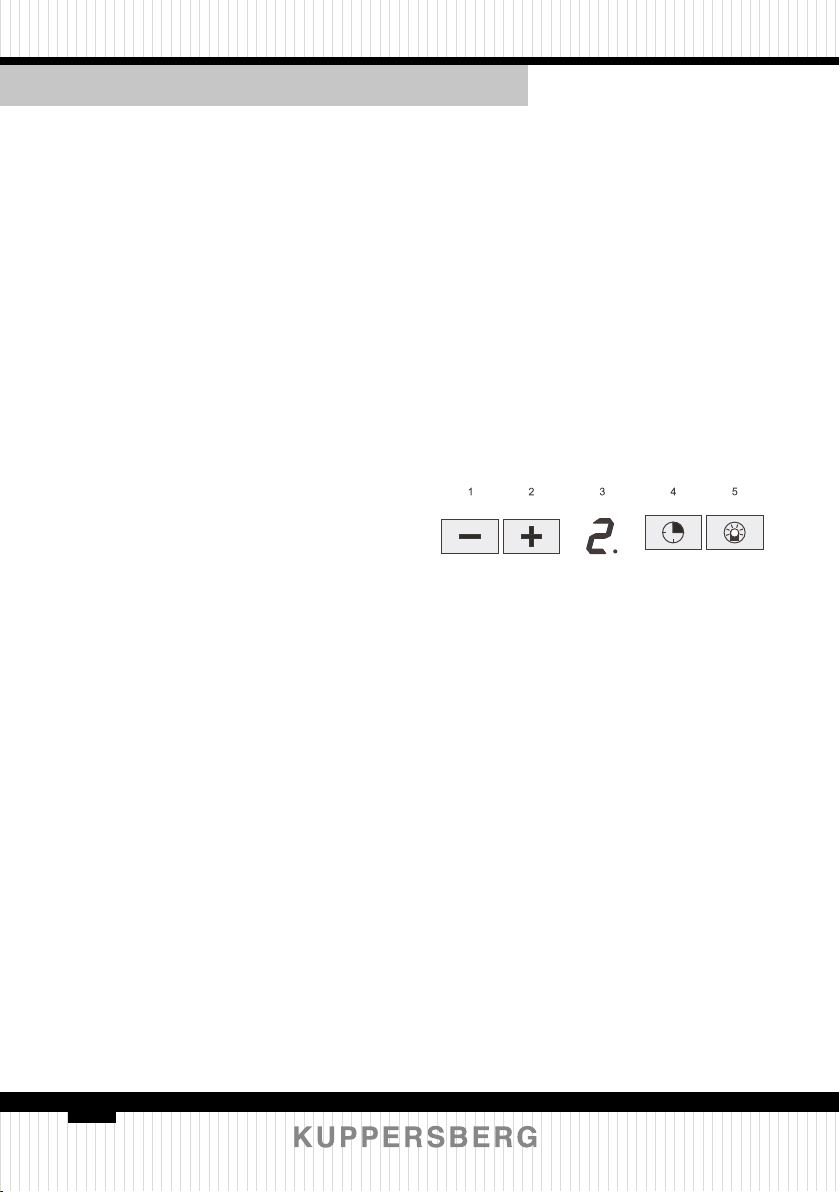

Steuerungstyp Touchsteuerung
Leistung 1000 m3/h
Beleuchtung LED 1x13W
Luftkanaldurchmesser (mm) 150
Spannung 230 V / 50 Hz
Betriebsarten Air discharge / Recirculation
Geräuschpegel 53 / 60 dB
Motorleistung 278 W
Haubenabmessungen (HxBxT), mm 260 х 540 х 285 / 260 х 718 х 285
Abmessungen zum Einbetten
(HxBxT), mm 300х550х300 / 300х730х300
Stromversorgung bei Anschluss 291 W
Aktivkohlefilter (optional) KFP 2

3
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
Die Dunstabzugshaube wurde
entwickelt, um den Küchenabfall zu
beseitigen oder zu neutralisieren und
ständigübereinemGas-oderElektroherd
zu installieren. Wenn das Gerät in
einem Rauchabsorbermodus betrieben
wird, muss ein Rohr installiert werden,
um die Luft nach außen abzulassen.
Die Rohrlänge (Ø150 oder 120 mm)
sollte nicht mehr als 4-5 m betragen.
Nach dem Einbau des Aktivkohlefilters
kann die Absaugvorrichtung im
Geruchsabsorbermodus betrieben
werden. In diesem Fall ist die
Installation eines Rohrs zur Entlüftung
nach außen nicht erforderlich.
Der Hersteller lehnt jede
Verantwortung für Fehlfunktionen,
Schäden oder Brände ab, die beim
Gebrauch des Geräts aufgrund der
Nichtbeachtung der Anweisungen in
diesem Handbuch aufgetreten sind. Die
Haube ist nur für den Hausgebrauch
bestimmt. Die Haube kann ein anderes
Design haben als die in denAbbildungen
dieses Handbuchs gezeigte. Die
Bedienungsanleitung, Wartung und
Installation bleiben jedoch gleich.
! Es ist sehr wichtig,dieses Handbuch
aufzubewahren, damit Sie jederzeit
darauf zugreifen können. Wenn das
Produkt verkauft oder befördert wird,
muss sichergestellt werden, dass das
Handbuch immer dabei ist.
! Lesen Sie die Anweisungen
sorgfältig durch: Sie enthalten wichtige
Informationen zu Installation, Betrieb
und Sicherheit.
! Es ist verboten, Änderungen an
den elektrischen oder mechanischen
Teilen des Produkts oder an den
Dispersionsrohren vorzunehmen.
ÂHINWEIS: Zubehör, das mit
einem „(*)“ gekennzeichnet ist, wird auf
besonderen Wunsch nur für bestimmte
Modelle oder, falls erforderlich, für
den Kauf von Teilen geliefert, die nicht
mitgeliefert wurden
ÂACHTUNG! Schließen Sie
das Gerät erst an das Stromnetz an,
wenn die Installation abgeschlossen
ist. Trennen Sie vor Beginn der
Reinigungs- oder Wartungsarbeiten
die Dunstabzugshaube vom Stromnetz,
indem Sie den Netzstecker ziehen oder
den Hauptschalter ausschalten.
Verwenden Sie für alle
Installations- und Pflegearbeiten alle
Arbeitshandschuhe.
Kinder oder Erwachsene sollten
die Haube nicht benutzen, wenn dies
aufgrund ihrer körperlichen oder
geistigen Verfassung nicht möglich ist
oder wenn sie nicht über die Kenntnisse
und Erfahrungen verfügen, die für den
ordnungsgemäßen und sicheren Betrieb
des Geräts erforderlich sind.
Lassen Sie Kinder nicht
unbeaufsichtigt. Nicht mit dem Gerät
spielen lassen.
Benutzen Sie das Gerät nicht, wenn
das Abluftgitter nicht richtig installiert
ist!

4
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Es ist strengstens verboten, die
Haube als Bezugsebene zu verwenden,
sofern dies nicht ausdrücklich
vereinbart wurde.
Stellen Sie einen ordnungsgemäßen
Luftaustausch im Raum sicher, wenn
Sie eine Dunstabzugshaube in der
Küche gleichzeitig mit anderen Geräten
verwenden, die Gas oder anderen
Kraftsto verwenden.
Die Abluft darf nicht durch den Kanal
ausgestoßen werden, aus dem Abgase
von gasbefeuerten Geräten oder von
anderen brennbaren Stoen stammen.
Das Garen von Speisen „unter der
Flamme“ ist strengstens untersagt, da
eine freie Flamme die Filter beschädigen
und einen Brand verursachen kann,
deshalb in jedem Fall davon Abstand
nehmen. Das Braten in großen
Mengen Öl sollte unter ständiger
Beobachtung durchgeführt werden,
wobei zu berücksichtigen ist, dass sich
überhitztes Öl entzünden kann.
Bei Verwendung mit anderen
Kochgeräten können exponierte
Teile des Geräts sehr heiß werden.
Bei den technischen Maßnahmen
und Sicherheitsbedingungen für die
Entrauchung sind die Vorschriften der
örtlichen Behörden strikt einzuhalten.
Reinigen Sie die Dunstabzugshaube
regelmäßig von innen und von
außen (MINDESTENS MONATLICH
unter den Bedingungen, die in den
Wartungsanweisungen für dieses Gerät
angegeben sind).
Die Nichtbeachtung der Anweisun-
gen zum Reinigen der Haube sowie zum
Ersetzen und Reinigen der Filter kann
einen Brand verursachen.
Verwenden oder verlassen Sie die
Haube nicht ohne ordnungsgemäß ins-
tallierte Glühbirnen, da die Gefahr eines
Stromschlags besteht.
Wir lehnen jede Verantwortung für
Fehlfunktionen, Beschädigungen oder
Verbrennungen des Geräts ab, die auf
die Nichtbeachtung der Anweisungen in
diesem Handbuch zurückzuführen sind.
Dieses Produkt ist gemäß der Euro-
päischen Richtlinie 2002/96 / EG für die
Entsorgung elektrischer und elektroni-
scher Geräte (Elektro- und Elektronik-
Altgeräte) gekennzeichnet. Indem Sie
sicherstellen, dass dieses Produkt ord-
nungsgemäß entsorgt wird, tragen Sie
dazu bei, mögliche negative Folgen für
die Umwelt und die menschliche Ge-
sundheit zu vermeiden, die andernfalls
auftreten könnten.Die Haube ist für den
Betrieb im Abluft- oder Umluftbetrieb
ausgelegt.
Das Symbol auf dem Produkt oder
auf den dem Produkt beiliegenden Do-
kumenten weist darauf hin, dass dieses
Gerät nicht als Hausmüll angesehen
werden kann. Stattdessen sollte es an
eine geeignete Sammelstelle für das
Recycling von elektrischen und elekt-
ronischen Geräten geliefert werden. Die
Entsorgung muss gemäß den örtlichen
Umweltschutzbestimmungen erfolgen.
Für weitere Informationen über den
Prozess,dieSammlungunddasRecycling
dieses Produkts wenden Sie sich bitte
an die zuständige örtliche Behörde oder
die örtliche Haushaltsabfallabteilung

5
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
oder an das Geschäft, in dem Sie dieses
Produkt gekauft haben.Das Gerät
sollte an ein spezielles Sammel- und
Recyclingzentrum für Elektro- und
Elektronikgeräte geliefert werden. Das
Gerät wurde entwickelt, getestet und
hergestellt in Übereinstimmung mit:
Sicherheit: EN / IЕС 60335-1; EN / IЕС
60335-2-31, EN / IЕС 62233.
Leistungsfähigkeit EN / IEC 61591;
ISO 5167-1; ISO 5167-3; ISO 5168; EN /
IEC 60704-1; EN / IEC 60704-2-13; ISO
3741; EN 50564; IEC 62301.
Elektromagnetische Verträglichkeit
(EMV): EN 55014-1; CISPR 14-1; EN
55014-2; CISPR 14-2; EN / IEC 61000-
3- 2; EN / IEC 61000-3-3.
Empfehlungen für die
ordnungsgemäße Verwendung zur
Verringerung der Umweltbelastung:
Schalten Sie die Haube mit minimaler
Geschwindigkeit ein, wenn Sie mit dem
Kochen beginnen.
Âund lassen Sie es nach seiner
Fertigstellung einige Minuten
lang arbeiten. Erhöhen Sie die
Geschwindigkeitnur,wennvielRauchund
Dampf vorhanden sind, und verwenden
Sie die Boost-Geschwindigkeit (en)
nur in extremen Situationen. Ersetzen
Sie gegebenenfalls die Kohlelter,
um eine gute Geruchsreduzierung
zu gewährleisten. Reinigen Sie
gegebenenfalls die Fettlter, um
eine gute Leistung des Fettlters
sicherzustellen. Verwenden Sie den
in diesem Handbuch angegebenen
maximalen Kanaldurchmesser, um die
Efzienz zu optimieren und Geräusche
zu minimieren.
Zusätzliche Installationsfunktionen:
ÂVerwenden Sie zur Installation
nur die mit dem Produkt gelieferten
Befestigungsschrauben. Wenn diese
nicht im Lieferumfang enthalten sind,
kaufen Sie den richtigen Schraubentyp.
ÂVerwenden Sie die richtige
Länge für die im Installationshandbuch
angegebenen Schrauben.
ÂWenden Sie sich im Zweifelsfall
an ein autorisiertes Service-Support-
Center oder eine ähnlich qualizierte
Person. ACHTUNG! Wenn die Schrauben
oder die Montagevorrichtung nicht
gemäß diesen Anweisungen installiert
werden,kann dies zu einem elektrischen
Schlag führen.

6
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube

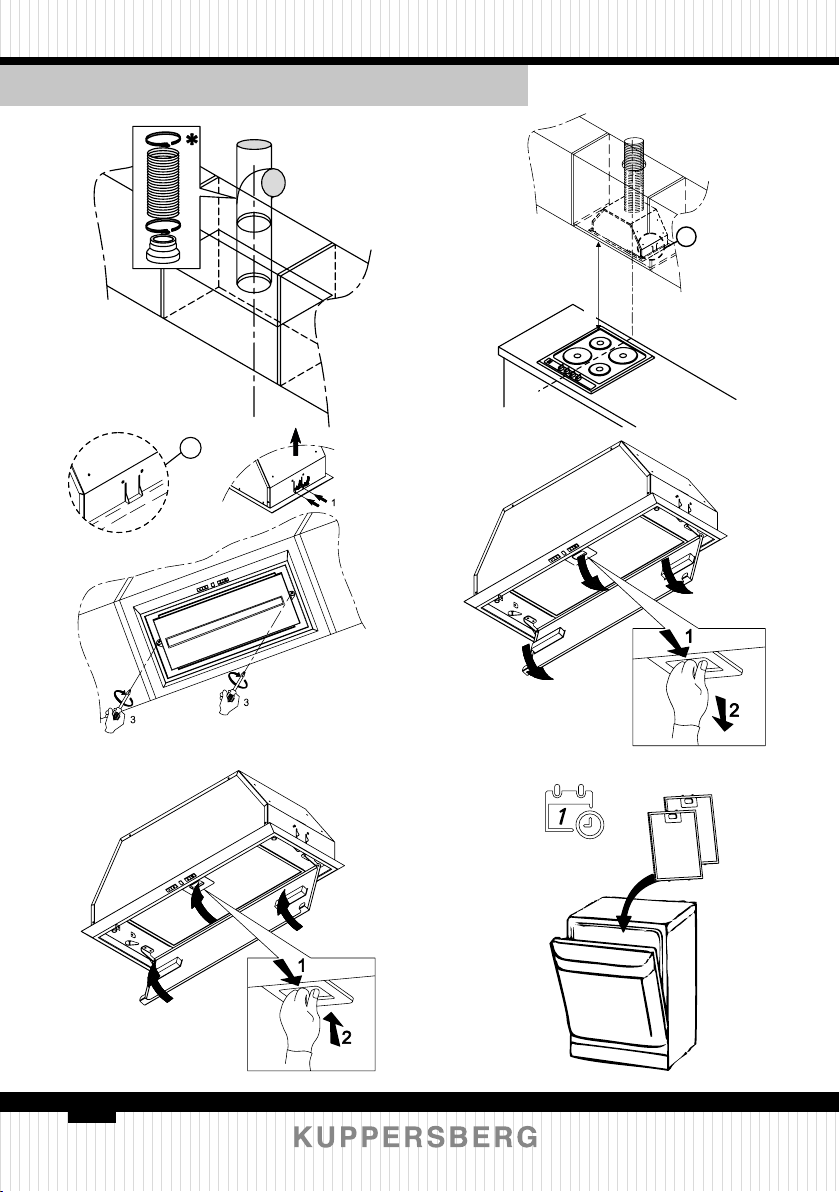

VERWENDUNG ALS
ABGASANLAGE
In diesem Modus werden die
Dämpfe über eine flexible Leitung, die
mit dem Verbindungsring verbunden
ist, abgeführt. Der Durchmesser des
Auslassrohrs sollte dem Durchmesser
des Verbindungsrings entsprechen.
ACHTUNG! Das Auslassrohr ist
nicht im Lieferumfang enthalten und
muss separat erworben werden.
Im horizontalen Teil sollte das Rohr
leicht nach oben angehoben werden
(ca. 10 °), damit die Luftschneller
entweichen kann. Wenn die Haube mit
einem Aktivkohlefilter ausgestattet ist,
entfernen Sie diesen.
Verbinden Sie die Haube mit dem
Auspurohr mit einem Durchmesser,
der dem Luftaustritt (Anschlussflansch)
entspricht.
Die Installation von Rohren mit
kleinerem Durchmesser verringert die
Luftansaugleistung und erhöht den
Geräuschpegel erheblich.
Der Hersteller lehnt jede Haftung in
Bezug auf das Vorstehende ab.
! Verwenden Sie ein Rohr mit der
minimal erforderlichen Länge.
! Verwenden Sie das Rohr mit der
geringsten Anzahl von Biegungen
(maximaler Biegewinkel: 90 °).
! Vermeiden Sie große Änderungen
der Rohrquerschnitte.
! Die Innenfläche des verwendeten
Rohres sollte so glatt wie möglich sein.
! Das Rohrmaterial muss
normgerecht zugelassen sein.
GERÄTEBETRIEB IM
ABSORBERMODUS
LUFTREINIGER
Der bei Ihrem Händler erhältliche
Kohlefilter sollte verwendet werden.
Die angesaugte Luft wird entfettet und
desodoriert, bevor sie durch den oberen
Gitter in den Raum zurückgeführt wird.
722
0
2
288
5
5
673
2
2
55
7
555522
44
55
00
0088
0202
1
67
Ć
11
50
285
252588
22
77
00
Ć
11
50
1
7
1
0088
005522
493
538
5511
33
0000
000033
44
99
99
226644
55
55
00
1199
22
Ć1
7
0
Ć1
7
0
226633
000033
66
77
99
33
0000
77
33
00
11
8
89
9

7
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
722
0
2
288
5
5
673
2
2
55
7
555522
44
55
00
0088
0202
1
67
Ć
11
50
285
252588
22
77
00
Ć
11
50
1
7
1
0088
005522
493
538
5511
33
0000
000033
44
99
99
226644
55
55
00
1199
22
Ć1
7
0
Ć1
7
0
226633
000033
66
77
99
33
0000
77
33
00
11
8
89
9
Ç
170
300
679
263
300
730
189
720
285
673
257
255
450
Ç
150
80
20
167
170
300
679
263
300
730
189
718
285
673
257
260
448
150
79
20
167
170
300
499
264
300
550
192
285
257
79
260
270
493
150
538
15
171

8
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
A
A
Gas 50cm
Electrical 45cm

9
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
ELEKTRISCHER
ANSCHLUSS
Die Netzspannung muss mit der
Spannung übereinstimmen, die auf dem
technischen Typenschild angegeben ist,
das sich im Inneren des Geräts befindet.
Wenn die Dunstabzugshaube mit einem
Stecker ausgestattet ist, schließen Sie
die Dunstabzugshaube an einen Stecker
an, der den geltenden Vorschriften ent-
spricht und an einem leicht zugängli-
chen Ort angebracht werden muss. Dies
kann nach der Installation erfolgen.
Wenn die Haube nicht mit einem Ste-
cker ausgestattet ist (direkter Anschluss
an das Netzwerk) oder sich der Steck-
verbinder auch nach der Installation
nicht an einem zugänglichen Ort befin-
det, verwenden Sie den entsprechenden
zweipoligen Schalter, der sicherstellt,
dass das Netzwerk bei Überspannungs-
bedingungen der Kategorie 3 gemäß
den Anweisungen vollständig getrennt
wird bei der Installation.
ACHTUNG! Vergewissern Sie
sich vor dem Anschließen der elektri-
schen Abgasanlage an die Stromver-
sorgung und vor dem Überprüfen der
ordnungsgemäßen Funktion, dass das
Netzkabel richtig angeschlossen ist.
Die Haube hat ein spezielles Strom-
kabel; Im Falle einer Beschädigung des
Kabels muss es beim technischen Kun-
dendienst bestellt werden.
INSTALLATION
Das Produkt ist sehr schwer, daher
muss die Installation der Haube von
mindestens zwei Personen durchge-
führt werden.
Vor dem Start der Installation:
ÂStellen Sie sicher, dass das von
Ihnen gekaufte Produkt die richtige
Größe für den von Ihnen gewählten Ins-
tallationsbereich hat.
ÂEntfernen Sie gegebenenfalls die
Kohlelter (*) (siehe auch den entspre-
chenden Absatz). Sie sollten nur instal-
liert werden, wenn Sie die Haube in der
Filterversion verwenden möchten.
13W LED-STRIP
4
1
1
2
2

10
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ÂÜberprüfen Sie (aus Transport-
gründen), ob sich kein anderes Material
in der Haube bendet (z. B. Taschen mit
Schrauben (*), Garantien (*) usw.), ent-
fernen Sie sie schließlich und bewahren
Sie sie auf.
ÂWenn möglich, nehmen Sie den
freistehenden Schrank oder den Schub-
ladenschrank ab und schieben Sie ihn,
um den Zugang zur Rückwand / Decke
zu erleichtern. Wenn dies nicht mög-
lich ist, tragen Sie eine dicke Schutz-
beschichtung auf die Arbeitsplatte und
das Kochfeld auf, um sie vor Beschädi-
gungen und Ablagerungen zu schützen.
ÂWählen Sie eine ache Oberä-
che, um das Gerät zusammenzubauen.
Decken Sie diese Oberäche mit einer
Schutzbeschichtung ab und legen Sie
alle Details der Haube und der Befesti-
gungselemente hinein.
ÂКÜberprüfen Sie außerdem, ob
sich in der Nähe der Stelle, an der die
Haube installiert ist, eine Steckdose be-
ndet (in einem Bereich, der auch mit
installierter Haube zugänglich ist) und
ob die Dampfabzugsvorrichtung nach
außen angeschlossen werden kann (nur
mit Saugversion).
ÂFühren Sie alle erforderlichen
Mauerarbeiten durch (installieren Sie
beispielsweise eine Steckdose und /
oder ein Loch für den Durchgang des
Entladungsrohrs).
ÂErweiterungswandstecker die-
nen zur Befestigung der Haube an den
meisten Arten von Wänden / Decken.
Eine qualizierte Person sollte jedoch
die Eignung der Materialien je nach
FUNKTIONSABLAUF
Nutzen Sie die Intensivbetriebsart
der Dunstabzugshaube bei besonders
hohen Kochdampfkonzentrationen. Wir
empfehlen, die Haube 5 Minuten vor
dem Beginn des Garvorgangs einzu-
schalten und am Ende des Vorgangs
etwa 15 Minuten lang einzuschalten.
Art der Wand / Decke prüfen. Die Wand
/ Decke muss stark genug sein, um das
Gewicht der Haube zu tragen. Nur Auf-
putzmontage.
*hängt von Modelle ab.
Der Betrieb der Haube wird durch
einen kombinierten Schalter gesteuert.
Mit den Tasten „-“ und „+“ können Sie
die Lüftergeschwindigkeit von 1 bis 4
einstellen.
1. Durch Drücken der Taste „-“ wird
die Lüftergeschwindigkeit verringert.
2. Durch Drücken der Taste „+“ wird
die Lüftergeschwindigkeit erhöht.
3. Anzeige
4. Uhrtaste (Timer) - Ermöglicht die
Programmierung der Zeit zum Ausschal-
ten des Lüfters.
5. Beleuchtungstaste - Schaltet die
Beleuchtung in der Haube unabhängig
von der Bedienung des Lüfters ein und
aus.
Diese Regelung trägt zur Auswahl
der optimalen Lüftergeschwindigkeit
