Kyosho Nitro Blizzard User manual

※製品改良のため、予告なく仕様を変更する場合があります。 Specifications are subject to change without prior notice!
© 1998 KYOSHO No. 31851
●キットの他にそろえる物 Required for operation
●プロポの準備 Radio preparation
●組立て前の注意 Before you begin
●本体の組立て Assembly
●メンテナンス Maintenance
●分解図 Exploded View
●取扱いの注意 Operating your model safely
●パーツリスト Spare parts & optional parts
2 ~ 3
3
4
5 ~ 18
19
20 ~ 21
22
23 ~ 24
目次 Index Inhaltsverzeichnis
1 / 12 SCALE RADIO CONTROLLED .10 ENGINE POWERED QRC SERIES
INSTRUCTION MANUAL
組立／取扱説明書
ニトロ ブリザード
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな方
は、模型を良く知っている人にアドバイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこなっ
てください。
●動かして楽しむ場所は、万一の事故を考えて安全を確認してから、責任をもっ
てお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に保管してください。
SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek advice from people having building experience in order
to assemble the model correctly and to produce its performance to full extent.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model. You are responsible for
this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick reference, even after
completing the assembly.
※ご使用前にこの説明書を良くお読みになり充分に理解してください。
Before use, please carefully read the explanations!
NITRO BLIZZARD
R
THE FINEST RADIO CONTROL MODELS

1２チャンネル２サーボ無線操縦機（プロポ）
Minimum 2 channel radio with 2 servos.
●プロポの取扱いは、プロポに付属の説明書を参考にしてください。
●For more information on the radio, refer to its instruction manual.
■スティックタイプ
Stick-type
■ハンドルタイプ
Wheel-type
■電池ボックス
Battery Box
・プロポセットに付いているときは必要ありません。
・If already included with the radio, no battery box needs to
be purchased separately.
燃料と始動用具
Required for engine starting:
キットの他にそろえる物 / REQUIRED FOR OPERATION
16~20mm
31~41mm
31~36mm
使用できるサーボサイズ
Suitable servos
No.73301 スターターパック
2
塗料（ボディ塗装用）
Paints (for painting the body shell)
ポリカカラー
（筆ぬり塗料）
POLYCA COLOR
(Brush paints)
2
警告
地上用（自動車用）のプロポ（2チャンネル2サーボ仕様）セットを
必ず使用してください。（地上用以外使用禁止）
CAUTION: Only use a surface radio with 2 channels and 2 servos!
注意
AAAA AAAA AAAA
■単３乾電池
AA-size Batteries
HANDY
FUEL
■ブースターコード
Booster Cord
■グロー燃料、燃料ポンプ
Glow Fuel & Fuel Pump
■プラグレンチ
Plug Wrench
ガソリンや灯油は使用禁止
WARNING: Never use gasoline and kerosene!
●エンジン始動に必要な用具セット
■筆
PAINT BRUSH
3
Micron Line Tape
KYOSHO
ミクロンラインテープ
MICRON LINE TAPE
マスキング、細部デザイ
ン用伸縮自在テープです。
No.1841
1842
1843
1859
1860
(1mm x 5m)
(1.5mm x 5m)
(2.5mm x 5m)
(0.4mm x 8m)
(0.7mm x 8m)
マスキングカバーシート
MASKING SHEET
マスキングテープとビニール
シートが一体になった広範囲
マスク用テープです。
No.1947
No.2230
D‑フレックスカラーデカール
D FLEX COLOR DECAL
No.96701
伸縮自在の特殊素材で３次曲面
にもきれいに貼れる粘着シートです。
●ボディの塗装には塗料が必要です。京商では、
モデル用塗料、スプレーを用意していますの
でご利用ください。
For painting the body, use Kyosho paints for
models!
Super-flexible tape for
masking and detail de-
signing jobs.
Self-adhesive super-flexible sheets that
bond to polycarbonate - even when
applied to curved surfaces.
For safe masking jobs, use this plastic mask-
ing sheet featuring one self-adhesive edge.
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76711
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
CAUTION: Before
using spray colors,
always read their
explanations!
スプレーカラーを
使用する場合、缶
の説明を良く読ん
でください。
注意

4組立てに必要な工具
Tools required
3
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ（1.5mm, 2mm）
Hex Wrench (1.5mm, 2mm)
■＋ドライバー（大、中、小）
Phillips Screw Driver (l, m, s)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ニッパー
Wire Cutters
■瞬間接着剤
Instant Glue
■十字レンチ
Cross Wrench
KreuzschlŸssel
Cl en croix
プロポの準備 / RADIO PREPARATION
GREASE
■グリス
Grease
Fett
Graisse
スペシャルテーパーリーマー
SPECIAL TAPER REAMER
No.80311
下穴加工が不要で、直接1 ~ 15mmの穴あけができる
工具です。
No need to pre-drill!
Drills neat 1 ~ 15mm holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER No.1829
ボディのカット、仕上げ用。曲線部分も楽に作業が
できます。
For trimming bodies. Cutting along curved lines
never was so easy!
●プロポを下の順番にしたがってセットします。
Set up the radio as explained below.
※ステアリング・スロットル共にリバーススイッチをノーマル側に
セットしてください。
Use the normal switch for both the steering and the throttle.
1
2
9
ON
OFF
6
11
12
7
5
4
3
8ON
OFF
10
▲送信機
Transmitter
▲受信機
Receiver
▲スイッチ
Switch
▲サーボ
Servo
▲電池ボックス
Battery Box
1
2
3
4
5
6
7
8
9
10
11
12
●始める時
●終わる時
送信機に単3乾電池をセットする。
送信機のアンテナをのばす。
電池ボックスに単3乾電池をセット
する。
電池ボックスのコネクターをつなぐ。
受信機のアンテナをのばす。
トリムを中央にセットする。
送信機のスイッチを入れる。
受信機のスイッチを入れる。
スティックを動かしてサーボが動
いているか確認。
受信機のスイッチを切る。
送信機のスイッチを切る。
送信機のアンテナを縮める。
1
2
3
4
5
6
7
8
9
10
11
12
●START
●FINISH
Insert the AA-size dry batteries into
the transmitter.
Extend the transmitter antenna.
Insert the AA-size dry batteries into
the battery box.
Plug in the battery box.
Unwind the receiver antenna.
Center the trims.
Switch on the transmitter.
Switch on the receiver.
Make sure the servos move according
to your transmitter inputs.
Switch off the receiver.
Switch off the transmitter.
Retract the transmitter antenna.
使用する工具の取扱いには、充分注意してください。
CAUTION: Handle tools carefully!
注意
■ゴム系接着剤
Rubber Cement
ゴム系接着剤

組立て前の注意 / BEFORE YOU BEGIN
4
1
組立ての前に下記のことに注意してください。
●この説明書を良く読み、構造を理解する。
●キットの内容を確かめる。
※万一不良、不足がありましたら、お買い求めの販売店か、当社「ユーザー
相談室」までご連絡ください。
●小さな部品の形やサイズを間違えないようにする。図を参考にして確
認しながら組立てる。
●TPビス締めるときは・・・
締めこみが固くても部品が固定されるまで締めてください。
ただし、部品が変形するまで締めるとビスがきかなくなります。
Before assembling, please read the following carefully:
●First, read this instruction manual and understand the modelÕs con--
struction.
●Check the contents of this kit.
Should parts be missing, immediately contact the retail shop or your nearest
Kyosho distributor.
●Do not take the wrong screw or small part. Compare it to the true-to-
scale dia-gram in each assembly step, then install it.
●When tightening a self-tapping (TP) screw:
Even if feeling hard, tighten a TP screw until the part will be securely attached.
However, do not overtighten it as the plastic thread inside the part may strip!
説明書の見かた
How to read the instruction manual:
2
No.4, No.5, No.6
メタル
Metal Bushing
4
キングピン
King Pin
4
6
4
5
5
7
5
フロントサスペンション
Front Suspension
1
〔説明例 Example〕
A: この項目で組立てるおおよその場所。
B: 小物部品の名前、原寸図、使用数。
C: キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
D: 説明書内では多くのマークが使用されて
います。マークに注意して組立てを進め
てください。マークの説明は、各ページ
の下にあります。
A: Indicates the number of the assembly step and
the part that will be assembled.
B: Key Number, Part Name, True-to-scale
Diagram, Quantity Used.
C: All parts except screws are identified by key
numbers. For purchasing spare parts, find the
key number of the part needed in the spare
parts list and refer to the left column to look up
the corresponding order number.
D: This instruction manual uses several symbols.
Please note them during the entire assembly at
the bottom of each page.
A
C
CD
D
B
5 x 10mm
Correct
Wrong

5
1Brake No.1, No.2
2Brake No.2, No.6
3Front Arm No.2, No.3, No.6
Part bags used. Assemble in the specified order.
4
2
2
4
2
4
2
4
13
2
2
2
12
2
2
3x18mm
Screw
3x8mm
TP Screw
3x10mm
TP Screw
3mm
Flanged Nut
5x10mm
Metal Bushing
Assemble left and right sides the same way.
Apply instant glue (CA glue, super glue).
3 x 3mm
Set Screw
4 x 4mm
Set Screw
2 x 10mm
Pin
E4.0
E-ring
2
12 E4.0
E-ring
3mm
Nylon Nut (Thin)
3mm
3x18mm
1
8
5
6
9
13
14
11
6
5
4
15
16
17
17
12
19
19
18
7
10
12
3
2
4x4mm
3x3mm
3mm
3x10mm
3mm
3x10mm
3x8mm
Elongated HoleRound Hole
Top
Note the direction.
Note the direction.
Note the direction.
2
1
3
Top View
Left
approx. 1.5mm
3 x 10mm
Screw
3mm
Washer
グリスを塗る。
Apply grease.
Adjust the chain to move smoothly.
注意して組立てる所。
Pay close attention here!
ブレーキ
ブレーキ
フロントアーム
使用する袋詰。 番号の順に組立てる。
左右同じように組立てる。
TPビス
ビス
TPビス
フランジナット
メタル
セットビス
セットビス
ピン
Eリング
ナイロンナット（薄）
長穴丸穴
上
向きに注意。
向きに注意。
約1.5mm
上から見た図
左側
ゴム系接着剤で接着する。
Eリング
チェーンの向き注意。
ビス
ワッシャー
チェーンが上下に大きく振れずスムーズに
駆動するよう張り調整する。

6
4Chain Adjustment
5Suspension No.3
6Suspension
6
3 x 3mm
Set Screw
6
3 x 10mm
TP Screw
The new chain get loose after several runs.
When the chain get loose, adjust again like 3.
x2
Assemble as many times as specified.
x1x2
Connect together and back
to the original shape.
24
23
22
3x3mm
3x3mm
3x10mm
Thick Thin
20 21
Thick
Thin
20
20
21
21
22
Thick
Thin
20
21
x1x2
Thick
Thin
20
21
Part bags used. Assemble in the specified order.
Front
When it is too much loose to adjust, take off
the one piece of chain as drawing.
Note the direction.
向きに注意。
Assemble left and right
sides the same way.
左右対象に組立てる。
＜左 Left＞
注意して組立てる所。
Pay close attention here!
1
2
3
4
チェーンの調整
サスペンション
サスペンション
●使用しはじめの 時 、長期間使用した 時 にチェーン
がたるみます。チェーンがたるんだ時は...
チェーンの張り調整で調整しきれない時は、図の方法で
チェーンのコマをつめる。
つないで元にもどす。
セットビス
太 細
太
細
太
細
太
細
TPビス
前
２セット組立てる（例）。
使用する袋詰。 番号の順に組立てる。
3のチェーン張り調整をおこなう。

7
7Cooling Fan No.3, No.6
8QRC Unit No.3
9Chassis No.1, No.4
Part bags used.
6
Apply instant glue (CA glue,
3mm
3mm
31
27
30
29
28
32
32
27
26
25
35
34
33
3x8mm
3x8mm
2
3 x 8mm
TP Screw
3 x 8mm
TP Screw
Put instant glue into the hole.
Fan Shaft
26
27
3mm
Nut
3x6x5mm
Metal Bushing
28
1
2
2
1
1
31 E2.5
E-ring
Note the direction.
QRC Unit
O-ring
3x8mm
3x8mm
Pay close attention here!
3
2.6x8mm
2.6 x 8mm
Screw
Silver (Aluminum)
Black (Plastic)
グリスを塗る。
Apply grease.
Note the direction.
向きに注意。
クーリングファン
QRCユニット
シャシー
使用する袋詰。
穴に瞬間接着剤を流す。
ファンシャフト
ナット
メタル
Eリング
向きに注意。
Oリング
TPビス
QRCユニット
銀色（アルミ）
黒（プラ）
瞬間接着剤で接着する。
TPビス
注意して組立てる所。
ビス

8
12
Engine
11
Engine No.4

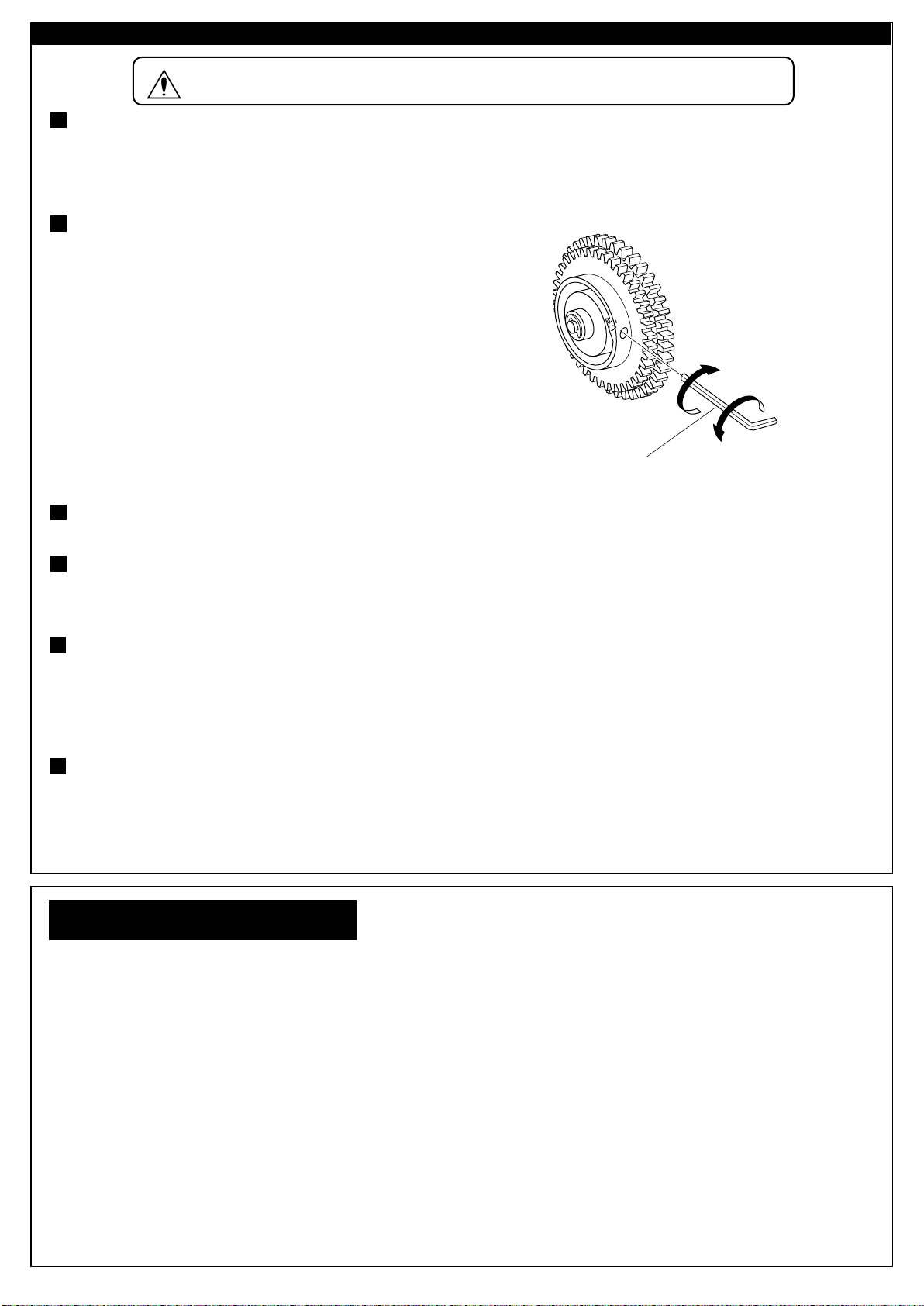

Adjust the clutch bell and 2 speed transmission
to rotate smoothly without any noise.
Engine Unit
2-Speed Transmission
Adjust the angle as
shown in the picture
by screw.
38
37
39
39
2.6x25mm
3x8mm
3x8mm
3mm
3mm
185mm
Part bags used.
10
QRC Unit No.4
3
3 x 15mm
Screw
3 x 8mm
Screw
2.6 x 25mm
Screw
4
8
4
3mm
Nut
36
Plastic Collar
Parallel
Flywheel
Clutch Bell
2
185mm 50mm
Confirm the transmission unit and engine are parallel. If both are not parallel,
the backlash of the lower and upper gear will be either too tight or too loose,
resulting in damages for the engine and transmission unit !
注意して組立てる所。
Pay close attention here!
To be use 30 .
x4
Assemble as many times as specified.
4セット組立てる（例）。
x4
3x15mm
3mm
36
エンジン
エンジン
QRCユニット
ビス
ナット
プラカラー
図の角度になるよう
にビスで調整する。
15°
ビス
クラッチベルと2スピードトランスミッション
が異音なくスムーズに回転するよう注意する。
エンジンユニット
30 で使用。
2スピードトランスミッション
使用する袋詰。
ビス
平行
フライホイール
クラッチベル
エンジン取付け後、ミッション本体とエンジンが平行に取付けられている事を必ず確認
してください。平行に取付けられていない場合、ローギヤ及びハイギヤのバックラッシ
ュが合わずトラブルの原因となります。

9
13
Fuel Tank
No.4
14
No.5, No.6
Part bags used.
2
3x8mm
47
46
48
50 49
3 x 8mm
TP Screw
4
3x8mm
TP Screw
3x10mm
TP Screw
3x8mm
3x8mm
3x8mm
3x8mm
55mm
125mm
95mm
3x8mm
3x8mm
3x10mm
Throttle Linkages
15
No.5, No.6
Throttle Linkages
1
47
1
O-ring
44
42
40
40
41 41
43
44
55mm
44
55mm
44
44
44
125mm
44
125mm
44
95mm55mm
0 50 100 130mm
125mm
Silicone Tube
OUT
IN
Cut off shaded portion.
63mm
Apply grease. Ensure smooth non-binding movement while assembling.
50
45
1
3 x 8mm
TP Screw
50
1
Rod
注意して組立てる所。
Pay close attention here!
原寸図
True-to-scale diagram.
燃料タンク
スロットルリンケージ
スロットルリンケージ
使用する袋詰。
TPビス
TPビス
シリコンチューブ
TPビス
Oリング
TPビス
ロッド
をカットする。 グリスを塗る。 可動するように組立てる。

54
53
52
52
3x15mm 3x15mm
Steering Servo
ステアリングサーボ
10
No.5
16
Part bags used.
Radio
Cut off shaded portion. Must be purchased separately!
3 x 15mm
TP Screw
4
TPビス
No.5
17
Radio
3 x 15mm
TP Screw
4
TPビス
51
51
52
52
3x15mm
3x15mm
Throttle Servo
スロットルサーボ
Bend.
55
57
56
2x6mm
3x3mm
25mm
100mm
18
No.5
Throttle Linkages
1
56
1
1
3 x 3mm
Set Screw 1
Linkages Stopper (gold)
57
Stopper
2 x 6mm
Screw
55
曲げる。
スロットルリンケージ
セットビス
リンケージストッパー（金）
(gold)
（金）
2 x 6 x 5mm ストッパー
ビス
Note the direction.
サーボの向きに注意。
注意して組立てる所。
Pay close attention here!
Tentatively tighten.
仮止め。
55
1
Rod
ロッド
プロポ
プロポ
使用する袋詰。 をカットする。 別購入品
