INSTRUCTION MANUAL
キャリバー 90
© 2003 KYOSHO CORPORATION／禁無断転載複製
UNDER SAFETY PRECAUTIONS
This radio control model is not a toy.
この無線操縦模型は玩具ではありません！
●高速で回転するローターが付いた危険性のある 機械
です。 組立て、飛行(場所、電波)、点検、整備はご自身が
責任をもって行ってください。
●小さい部品が多いので、組立て作業は、必ず幼児の
手がとどかない所で行ってください。
●フライト前、フライト後は必ず、ビスの緩み、各部
品の劣化などを点検し、異常があれば交換・修理・
調整を行い、安全を確認してからご使用ください。
●純正部品以外のパーツを使用しないでください。事
故や不調の原因になるおそれがあります。
また、社外品を使用しての事故や破損等については、
一切責任を負いませんのでご了承ください。
●組立て後に、もう一度説明書を見直してください。
説明書は、いつでも見られるように大切に保管して
ください。
●This is a kind of machine including a rotor which rotates with
high speed and has a possibility to be dangerous. You are
responsible for this model's assembly, safe operation (place
to fly, frequency) check and adjustment of the model.
●Assemble this kit only in places out of children's reach!
●Take enough safety precaution before and after operation.
After every flight, inspect screws and nuts for looseness, and
parts for wear. Any damaged parts should be immediately
replaced, repaired or adjusted for safe operation.
●Use only Kyosho genuine parts for replacement.
Failing to do so will result in accidents or malfunction of the
model. Kyosho do not take responsibilities for the accidents
and crashes if using the parts which are not Kyosho genuine
ones.
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
組立／取扱説明書
上級者向
For Advanced Flyers
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
（これはあなたの責任です）

91
19~20mm
39~41mm
33~38mm
2

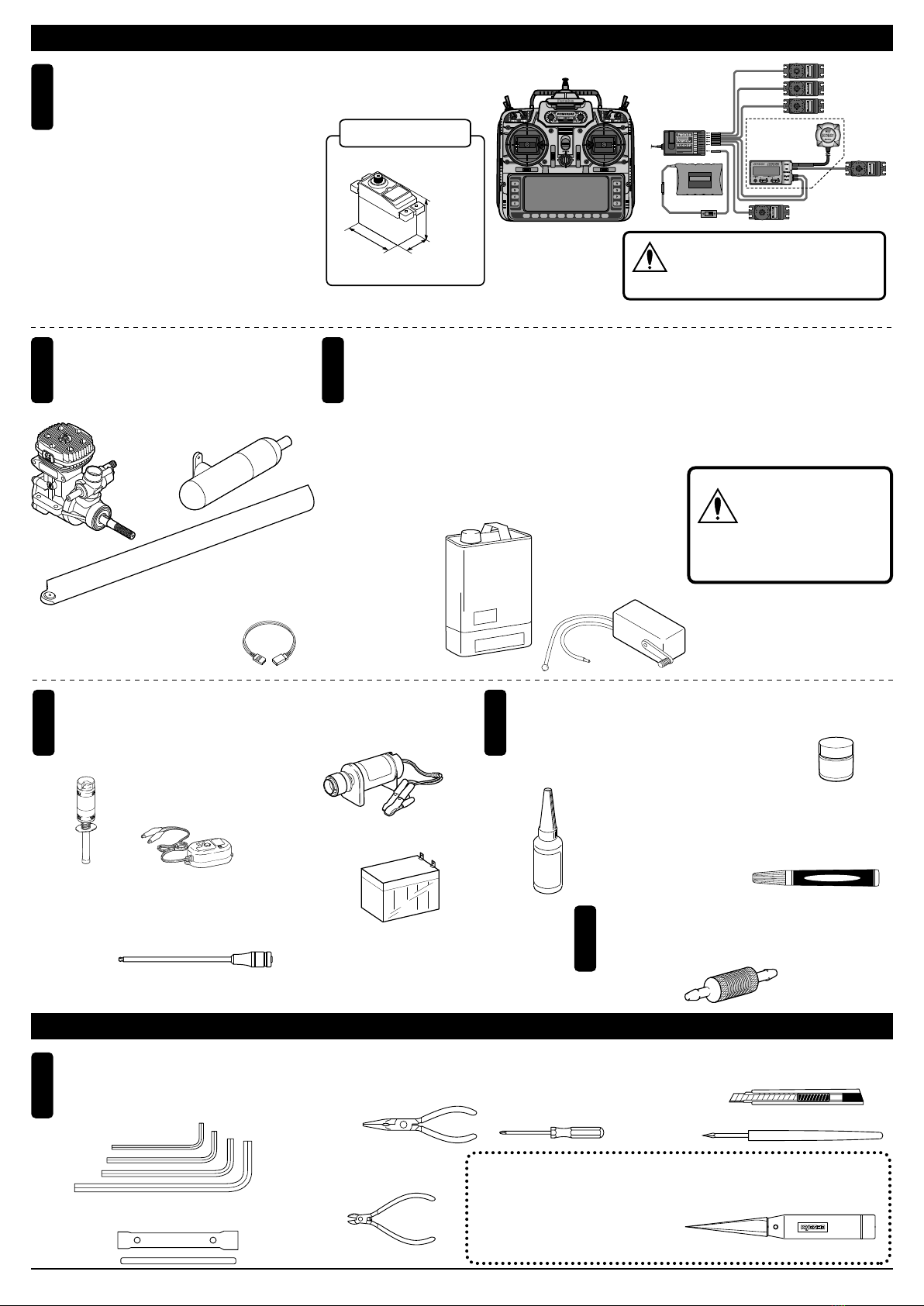

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
2
使用できるサーボサイズ
SUITABLE SERVOS
エンジン／マフラー
Engine and Muffler
■グロー燃料
Glow Fuel
Glow Fuel
シールドバッテリー
Sealed Battery ●No. 39508 燃料フィルター
Fuel Filter
No. 94402 中強度
Medium Strength
No. 94403 高強度
Hard Strength
●ロックタイト Loctite
No. 80701 燃料ポンプ（電動12V）
Fuel Pump (Electric 12V)
●
No. 96506 ボールデフグリス
Ball Diff Grease
●
No. 80702 燃料ポンプ（手動）
Fuel Pump (Manual)
●
1エンジンヘリ用無線操縦機（プロポ）
と電池
Radio for engine-powered R/C helicopters,
and dry batteries
●このキットにはエンジンヘリ用
EMSシステム対応（5サーボ+ジャイロ）の
プロポが必要です。
●プロポの取扱いは、プロポに付属の説明書
を参考にしてください。
■エンジンヘリ用プロポ
Radio for engine-powered
R/C helicopters
●This kit requires an EMS system radio for
engine-powered R/C helicopters with 5
servos and 1 gyro.
●For more information the radio, refer to the
instruction manual supplied with the set.
4始動用具
Required for engine starting: 5接着剤等 Glues & Lubricants
6さらに用意すると良いもの
Useful Additional Equipment
3グロー燃料、燃料ポンプ
Glow Fuel and Fuel Pump
The illustration of the radio shown here is taken from Futaba instructions.
本説明書のプロポイラストは、Futaba取扱説明書より転載しました。
■ヘリ用90クラスエンジン
■メインローター
■マフラー
Muffler
.90 size engine for helicopters
●Engines for R/C models require glow fuel. Never use gasoline (petrol) or kerosene; both cannot
be used! Also, be very careful when handling glow fuel, as it is highly flammable and explosive!
●Fuel should contain at least 15% of nitro metane.
■燃料ポンプ
Fuel Pump
model engine fuel
ガソリンや灯油は
使用禁止
WARNING: Gasoline
or kerosene cannot
be used!
警告
■スターター
Starter ■ネジロック剤
Screw Locking Compound /
Screw Cement / Threadlocker
■グリス
Grease
■瞬間接着剤
Instant Glue (Super Glue)
■スターター用12Vバッテリー
12V Battery
●No. Z8020 HP 6mm/六角ツーウエイスターターシャフト
HP 6mm Hexagon Reversible Starter Shaft
■スターター シャフト
Starter Shaft
■燃料フィルター
Fuel Filter
Grease
空用（ヘリ用）のプロポセットを必ず
使用してください。（空用以外使用禁止）
CAUTION: Only use a radio for R/C heli-
copters! (Any other radio is prohibited!)
注意
●
7
組立てに必要な工具
Tools required
キットの他にそろえる物（２） REQUIRED FOR OPERATION (2)
■カッターナイフ
Sharp Hobby Knife
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, and 3mm)
■＋ドライバー（小）
Phillips Screw Driver (S)
■ラジオペンチ
Needle Nose Pliers ■キリ
Awl
■ニッパー
Wire Cutters
■プラグレンチ
Glow Plug Wrench
下穴加工が不要で、直接1mm〜15mm
の穴あけができる工具です。
No need to pre-drill!
Drills neat 1 ~ 15mm holes directly!
※使用する工具の取扱いには、充分注意してください。
Handle the tools carefully!
Main Rotor Blades
(12V-6.5A)
長さ : / 680 mm
取付穴: Hole size / 5 mm
厚さ: Thickness / 12 mm
Length
■ ラダーサーボ用 延長
コード（300mm）…1本
Extension Cord for
Rudder Servo (300mm)
●模型用エンジンは専用のグロー燃料が必要です。ガソリンや灯油は使用できませんので注意して
ください。また、グロー燃料は揮発性が高く引火しやすいので取扱いには充分注意してください。
燃料は、ニトロ分 15 % 以上が適しています。
1
2
3
4
5
6
7
8
9/B
DSC
DUAL
ONVERSION
C
PULSECODE MODULATION
9CHANNEL
RECEIVER
No.695101
ナイフエッジリーマー
KNIFE EDGE REAMER
■プラグヒーター
Plug Heater
●No. 695143 スパークブースター
Spark Booster Battery Set
●No. 695142 DC急速充電器
Glow Starter Charger

3
プロポの準備 RADIO PREPARATION
●プロポを下の順番にしたがってセットします。
Set up the radio as explained below.
1
2
3
各設定画面を開く。（送信機）
図を参考に各設定を行う。（送信機）
4
4
トリムを中央にセットする。（送信機）
5
スイッチを入れる。（送信機）
6スイッチを入れる。（受信機）
7スティックを動かしてサーボが動いているか確認。
スイッチを切る。（受信機）
送信機のスティックを中立にする。（送信機）
8
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
9
10
11
上図に従い、各サーボ等を受信機に接続する。
●始める時
●終わる時
1
2
3
4
Set trims to center. (Transmitter)
5
Switch on the transmitter. (Transmitter)
Open the setting menu. (Transmitter)
Set up the data following the illustration. (Transmitter)
6Switch on the receiver. (Receiver)
7Make sure the servos move according to
your transmitter inputs.
Switch off the receiver. (Receiver)
Set transmitter sticks to neutral. (Transmitter)
8
Switch off the transmitter. (Transmitter)
Retract the antenna. (Transmitter)
9
10
11
Connect servos to the receiver using the illustration above.
●START
●FINISH
送信機
Transmitter
●リバーススイッチ Reverse Switch
JR プロポの場合
エルロン Aileron
スロットル Throttle
ノーマル Normal
リバース Reverse
CH3
スロットルサーボ
Throttle Servo
ジャイロ(GY601の場合)
Gyro(In GY601 case)
R149DP受信機 R149DP Receiver
受信機スイッチ
Receiver Switch
ニッカド電池
Nicd Battery
充電口
Terminal to charge
CH6
ピッチサーボ
Pitch Servo
CH4 ラダーサーボ
Rudder Servo
CH2
エレベーターサーボ
Elevator Servo
CH1
エルロンサーボ
Aileron Servo
1
2
3
4
5
6
7
8
9/B
DSC
DUAL
ONVERSION
C
PULSE CODE MODULATION
9 CHANNEL
RECEIVER
ラダー Rudder
エレベーター Elevator
ピッチ Pitch
2
3
（モデルメニューが開く）
MDL を選択
選択
Select
選択
Select
1
3
4
2
5-2
選択
Select
タイプの設定で を選択する。
Select SR3 in Swash Type Menu.
SR3
Select MDL to open model menu.
5-1 AIL , ELE , PIT の作動量、作動方向を設定する。
Select the way and volume of AIL, ELE, PIT movement.
数値はスワッシュプレートの作動量
＋、ーはスワッシュプレートの作動方向
フタバ 1024 ZH の場合
In Futaba 1024ZH case.
EMS の設定 EMS setting
65 SWASH MIX
3 SERVOS (120¡)
AILE
ELEV
PITCH
エルロン
エレベーター
ピッチ
In case of JR radio
＋, ー indicate a direction of swashplate movement.
Figure indicates the volume of Swashplate movement.
+65
-65
-65

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
4
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlock (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tempororarily tighten.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
注意して組立てる所。
Pay close attention here!
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
2mm
〔説明例 Example〕
番号の順に組立てる。
Assemble in the specified
order.
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
CA-B,CA-7
19
M3-8リンケージボール
M3-8 Linkage Ball
3x8x4mmF ベアリング
Flanged Ball Bearing
4
2x5x2.3mmF ベアリング
Flanged Ball Bearing
4
x2
2
451
ウォッシュアウトアーム
Washout Arm
2x5mm
2x5mm
4
2x5mm キャップビス
Cap Screw
715 715
451
650
715
716
716
716
651
ベアリング組立済
pre-assembled bearing

組立て前の注意（２） BEFORE YOU BEGIN (2)
5
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が
ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす
ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
7
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立て
てください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams on the
left side in each assembly step. Some screws are extras.
6
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
4mm
E4 Ｅリング
E-ring
●6,000
パーソナルバンドモニターについて ABOUT THE "PERSONAL FREQUENCY MONITOR"
愛機の飛行前に、使うバンドのクリスタルをセット
してスイッチオン！ 同一バンドの電波をキャッチ
するとブザー音とLEDの光で警告。
Before operating your helicopter, plug the crystal of your
frequency into the Personal Fre-quency Monitor. As soon
as you switch it on, you'll know for sure through an interfe--
rence signal and LED lamps whether somebody else is on
your fre-quency or not! PERSONAL
BAND MONITOR
40MHZ
OFF
ON
KYOSHO
CORPORATION
No.80591
JRMSA
77
KYOSHO CORPRATION
No.80591 (40MHz)
No.80592 (72MHz)
専用クリスタル別売
Special crystals are
available at Kyosho!
キット内の部品の中には、組立済みの部品があります。
念のためビス等のゆるみが無いか確認してから、組立て
てください。
Inside the kit, you will find assemblies, i.e. sections that are pre-assembled
and hence consist of more than one part. To make sure these assemblies
are safely assembled, check among others their screws for looseness. Only
then, build in the assemblies.
5

3x10mm
8
3x4x4.5mm カラー
Collar
1
2ラダ−フレーム
Ladder Frame
使用する袋詰。
Part bags used.
12x24x6mm ベアリング
Ball Bearing
2
7x17x5mm ベアリング
Ball Bearing
2
3x10mm キャップビス
Cap Screw
8
MF-1
MF-1
ラダ−フレーム
Ladder Frame
3x10mm
向きに注意。
Note the direction!
991
708
708
707
707
602A
604
708
647
647
6
ネジロック剤を塗る。
Apply threadlock
(screw cement).
この説明書は本品の構造をご理解いただくために、組立済のアッセンブリ−部分やベアリング等の接着済
部分も組立ていただくように説明しています。オーバーホール、部品交換等のときに参考にしてください。
In Order to understand full assembly sequence, this instruction manual shows the complete assembly of this model,
even though some elements are supplied pre-built. please refer to it when carrying out maintenance or replacing parts.
707
708
647
ベアリング組立済
Ball Bearing pre-installed
603A
602A
602A
603A
1002

4x10mm
3
4
ラダ−フレーム
Ladder Frame
サーボプレート
Servo Plate
使用する袋詰。
Part bags used.
3x10mm キャップビス
Cap Screw
6
3x6mm キャップビス
Cap Screw
5x11x5mm Fベアリング
Flanged Ball Bearing
20
2
3x10mm
4x10mm キャップビス
Cap Screw
2
3x10mm キャップビス
Cap Screw
4
左右同じように組立てる。
Assemble left and right sides the same way.
仮止め。
Temporarily tighten.
709
MF-1,TL-9
MF-1
3x10mm
3x14mm
3x6mm
3x6mm
Short Body Mount
3x10mm
3x10mm
3x6mm
3x14mm
接着済
glued
外側
Outside
内側
Inside
3x6mm
7
ネジロック剤を塗る。
Apply threadlock
(screw cement).
4
3x14mm セットビス
Set Screw
699
698
1005
727
727
727
991
605
607
短い方
709
1003
1005
1005A
1004
609A

5
6
MF-2
プーリー
Pulley
MF-2
使用する袋詰。
Part bags used.
10x19x5mm ベアリング
Ball Bearing
2
7x13x1.1mm カウンターギヤ カラー
Counter Gear Collar
1
1
3x4mm セットビス
Set Screw
1
3x5mm セットビス
Set Screw
710
851
グリスを塗る。
Apply grease.
ベルトを折らないように注意。
Be careful not for being bent.
プーリー
Pulley
塗布済 補充はNo96506ボールデフグリス
を必ず使用する。
Be certain to apply 96506 ball diff.grease
3x8mm キャップビス
Cap Screw
4
8
ネジロック剤を塗る。
Apply threadlock
(screw cement).
A
A へ
3x4mm
3x8mm
3x5mm
注意して組立てる所。
Pay close attention here!
組立済
pre-assembled
848 849
710
615
614
856
613
851
710

91
7
8
MF-3
MF-4
メインマスト
Main Mast
使用する袋詰。
Part bags used.
1
1
3x12mm キャップビス
Cap Screw
4x25mm キャップビス
Cap Screw
2
12x21x5mm ベアリング
Ball Bearing
4x25mm
3x12mm
2x6mm
4mm
別購入品
Must be purchased
separately!
番号の順に組立てる。
Assemble in the specified
order.
3
2
1
2
5
4
3
1
994
クラッチ
Clutch
Note: Be sure to install tightly
against upper bearing.
組立済
pre-assembled
組立済
pre-assembled
621
621
621
743
621
712
712
992
995
712
623
625
91
3x6mm キャップビス
Cap Screw
2
3x6mm
3x6mm
注意 は上部ベアリング
にピッタリ合せる。
1
4mm ナイロンナット
Nylon Nut
1027
組立済
pre-assembled
9
ネジロック剤を塗る。
Apply threadlock
(screw cement).
エンジン
Engine.
エンジン付属ワッシャー
Supplied with the engine.
742A
934A

MF-3
使用する袋詰。
Part bags used.
9
左右同じように組立てる。
Assemble left and right sides the same way.
3x12mm
3x12mm
10 MF-5
ク−リングファン
Cooling Fan
フレームステー
Frame
すべてのビス
Every Screw
12
3x12mm キャップビス
Cap Screw
713
999
782
4mm
4mm
4mm ナイロンナット
Nylon Nut
1
1
2
4x35mm キャップビス
Cap Screw
4x10x1mm ワッシャー
Washer
仮止め。
Temporarily tighten.
ベアリング組立済
Ball Bearing pre-installed
713
4x35mm
4mm
1012
6x13x5mm ベアリング
Ball Bearing
2
713
10
ネジロック剤を塗る。
Apply threadlock
(screw cement).

MF-4
MF-5
使用する袋詰。
Part bags used.
12
11
6
4x10mm キャップビス
Cap Screw
4
4x15mm キャップビス
Cap Screw
4x15mm
左右同じように組立てる。
Assemble left and right sides the same way.
エンジン
Engine Installation
エンジン
Engine Installation
4x10mm
3 4
34
で仮止めしておいたラダ−フレーム（F） をはずす。
Remove the Rudder Frame at by losing screws.
997
998
996
856
1003
番号の順に組立てる。
Assemble in the specified
order.
4
5
3
2
ベルトを折らないように注意。
Be careful not for being bent.
軽く張る。
Strain this way lightly.
1003
11
ネジロック剤を塗る。
Apply threadlock
(screw cement).
1

使用する袋詰。
Part bags used.
左右同じように組立てる。
Assemble left and right sides the same way.
13
14
CA-5
CA-5
燃料タンク
Fuel Tank
燃料タンク
Fuel Tank
シールワッシャー
Seal Washer
1
1
127
127
126
125
シールナット
Seal Nut
128
128
128
128
128
タンクに入れた後、 をしめる。
Tightten after assembly has been inserted in fuel tank.
タンク取付後、再度ラダ−フレーム（F） を取付ける。
Fixing the Rudder Fram (F) at after install fuel tank.
キャブレターへ
Carburetor
マフラーへ
Muffler
2
タンクホルダー （A）
Tank Holder (A)
2
タンクホルダー （B）
Tank Holder (B)
12
ネジロック剤を塗る。
Apply threadlock
(screw cement).
130 634
633
636
635
637
637
636
1003
4
1003

451
450
3x8x1mm
3x12mm
3x8x1mm
3x12mm
3x5mm
3x5mm
3x5mm
エレベーターレバー
Elevator Lever
13
3x5mm
しめすぎに注意。
Do not tighten excessively.
641
639
640
990
450
450
450
450
989
110
110
450
451
110
640
5x10x4mm ベアリング
Ball Bearing
4
M3-5リンケージボール
M3-5 Linkage Ball
M3-8リンケージボール
M3-8 Linkage Ball
1
8
x2
1000
すべてのビス
Every Screw
すべてのビス
Every Screw
ベアリング組立済
Ball Bearings pre-installed
5mm
3mm
3x6mm
A
5mm
4x4mm
A へ
122A
122A
122A
3mm
3x6mm
ワッシャーの枚数でスキマを調整
注意して組立てる所。
Pay close attention here!
15
CL-2
CL-2
167
エレベーターレバー
Elevator Lever
17
使用する袋詰。
Part bags used.
4
3x5mm セットビス
Set Screw
4
3x8x1mm ワッシャー
Washer
5x7x0.2mm ワッシャー
Washer
3x6mm キャップビス
Cap Screw
2
1
4
2
4x4mm セットビス
Set Screw
ブレース
Brace MF-6
ネジロック剤を塗る。
Apply threadlock
(screw cement).
4
3x12mm キャップビス
Cap Screw
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
2セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
3x6x0.5mm ワッシャー
Washer

CL-4
18
CL-3
CL-4
スワッシュプレート
Swash Plate
20
使用する袋詰。
Part bags used.
2セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
14
ネジロック剤を塗る。
Apply threadlock
(screw cement).
19
M3-8リンケージボール
M3-8 Linkage Ball
3x8x4mmF ベアリング
Flanged Ball Bearing
4
2x5x2.3mmF ベアリング
Flanged Ball Bearing
4
x2
2
451
ウォッシュアウトアーム
Washout Arm
ウォッシュアウトアーム
Washout Arm
2x5mm
2x5mm
4
2x5mm キャップビス
Cap Screw
715 715
451
649A
650
715
716
716
716
651
ベアリング組立済
bearing / pre-assembled
組立済
pre-assembled
すべてのビス
Every Screw
M3-5リンケージボール
M3-5 Linkage Ball
M3-8リンケージボール
M3-8 Linkage Ball
5
2
1
スワッシュプレートは、ガタ
を取る為に圧力をかけて組立
ててあり、回転が重く感じら
れる場合があります。
In order to clearing play on
No. 648A upper and lower
plate, pressure to bearings
are applied. (You may feel it
is not smooth but it is in a
normal condition)
注意して組立てる所。
Pay close attention here!
450
450
451
451
451
450
451
451 451
E 1.5
E 1.5 E リング
E-ring
3mm
3mm
3x12mm
3x12mm キャップビス
Cap Screw
2
3x5x0.5mm ワッシャー
Washer
4
左右同じように組立てる。
Assemble left and right sides
the same way.
823A
744A
648A

3x3mm
約 32mm
649 がスムーズに動く方向に 653 を取付ける。
Please reverse 653 when 649 does not move smooth.
approx. 32mm
649
ラジアスプレート
Radius Plate
3x8mm キャップビス
Cap Screw
2
2
3x8x0.5mm ワッシャー
 Washer
平行
Parallel
前
Front
平行
Parallel
ラジアスプレートと メインマストが
平行になるように固定する。
前から見た図
Front view
Fix Radius Plate and Main Mast
become parallel.
3x8mm
3mm
3mm
653
988
988
988
988
934A
934A
934A
10051005
ネジロック剤を塗る。
Apply threadlock
(screw cement).
21
1
使用する袋詰。
Part bags used.
仮止め。
Temporarily tighten.
3x3mm セットビス
Set Screw
22
CL-3
CL-4
スワッシュプレート
Swash Plate
15

の穴の大きさに注意。
Note the different hole sizes in .
使用する袋詰。
Part bags used.
16
ネジロック剤を塗る。
Apply threadlock
(screw cement).
２セット組立てる（例）。
x2
Assemble as many times as specified
(here: twice).
メインローターヘッド
Main Rotor Head
23
メインローターグリップ
Main Rotor Grip
3x8mm キャップビス
Cap Screw
3x8mm
x2
組立済
pre-assembled
組立済
pre-assembled
M3-11リンケージボール
M3-11 Linkage Ball
2
2
983
982
724 986
977
979
978
980
687
724
大
Large
小
Small
4
8x19x6mm ベアリング
Ball Bearing
2
9x19x6.55mm スラストベアリング
Thrust Bearing
2x6mm
8
2x6mm キャップビス
Cap Screw
3x6mm
3x8mm
3x6mm
3mm
3mm
3x5x0.5mm ワッシャー
Washer
2
2
3x8x4mm ベアリング
Ball Bearing
2
4x9x4mm ベアリング
Ball Bearing 3x8mm
3x6mm
すべてのビス
Every Screw
すべてのビス
Every Screw
24
3x6mm キャップビス
Cap Screw
1
3x8mm ボタンビス
Cap Screw
2
3x6mm ボタンビス
Cap Screw
4
ベアリング組立済
pre-assembled bearing
1019
1018
1019
1019
1018
1018
1018
1018
1023
1023
1023 1016
1016
1016

使用する袋詰。
Part bags used.
ネジロック剤を塗る。
Apply threadlock
(screw cement).
左右同じように組立てる。
Assemble left and right sides
the same way.
27
HE-1
ヒラ−コントロールレバー
Hiller Control Lever
2セット組立てる (例) 。
x2
x2
Assemble as many times as
specified (here: twice).
組立済
pre-assembled
Warning!
●重要な注意事項がある
マークです。必ずお読み
ください。
Do not overlook this symbol!
17
メインローターヘッド
Main Rotor Head
25
2
シーソーダンパー
Seesaw Damper
661
661
661
981
26
メインローターヘッド
Main Rotor Head
2
5x10mm キャップビス
Cap Screw
5x10mm
2
8x16x2mm カラー
Collar
2
5x12x2mm スピンドルワッシャー
Spindle Washer
Warning!
ビスにゆるみがないか、確認する。
飛行中にはずれると操縦不能になり
事故につながります。
Be sure to tighten 4x10 cap screws.
If coming off during flights, you lose
control of your airplane. It may lead
accidents!
※オプションパーツのNo.CA6509 シーソー
ダンパー(70¡)を使用すると、舵の追従性
が良くなる場合があります。
M3-13.5リンケージボール
M3-13.5 Linkage Ball
2
1024
214A
1014
1014
1012
1012
1024
*CA6509 Seesaw Damper (70¡) as optional
parts for quick response.

28
HE-1
18
29
HE-1
30
HE-1,TL-8
スタビライザーブレ−ド
Stabilizer Blade
2セット組立てる (例) 。
x2
x2
x2
Assemble as many times as
specified (here: twice).
ベアリング組立済
bearing / pre-assembled
4
4x9x4mm ベアリング
Ball Bearing
M3-5リンケージボール
M3-5 Linkage Ball
4
450
450
704A
663
216
216
987
450
ミキシングレバー
Mixing Lever
使用する袋詰。
Part bags used.
ネジロック剤を塗る。
Apply threadlock
(screw cement).
メインローターヘッド
Main Rotor Head
A
4x4mm 4x4mm
4x4mm
4x4mm
4mm
4mm
4
4x4mm セットビス
Set Screw
仮止め。
Temporarily tighten
A
4mm
4mm
4
4x7x0.5mm ワッシャー
 Washer
1016
1016
1016
1022

4x22mm
33
使用する袋詰。
Part bags used.
HE-1
メインローターヘッド
Main Rotor Head
19
4x4mm
HE-1
4x22mm キャップビス
Cap Screw
仮止め。
Temporarily tighten.
左右の長さが同じになるように
のセットビスを締め付ける。
左右同じように組立てる。
Assemble left and right sides
the same way.
1
1
4mm ナイロンナット
Nylon Nut
32
メインローターヘッド
Main Rotor Head
4mm
注意して組立てる所。
Pay close attention here!
1
3
2
番号の順に組立てる。
Assemble in the
specified order.
平行
Parallel
平行
Parallel
平行
Parallel
Tighten set screw so that Stabilizer Blades are equally spaced.
約27mm
approx. 27mm
と が平行になるように調整する。
Ensure that and are parallel.
663
663
663
663
663
663
663
216
31 スタビライザーブレ−ド
Stabilizer Blade
2
4x4mm セットビス
Set Screw
214A
214A
214A
214A

35
HE-1,CL-5
アジャスタブルロッド
Adjustable Rod
34 位相調整
Phase Adjustment
B
D
DD
D
C
2
2.3x15mm アジャスタブルロッド
Adjustable Rod
3
2
2.3x50mm アジャスタブルロッド
Adjustable Rod
139
x2
x2
x1
A
A
5mm
約46mm
approx. 46mm
約21mm
approx. 21mm
約31mm
approx. 31mm
と スタビライザーバーが
図の位置になるように調整する。
955
245
2.3x40mm アジャスタブルロッド
Adjustable Rod B
B
CC
B
B
1015
1025
C
D
D
2
2.3x65mm アジャスタブルロッド
Adjustable Rod
139
Adjust this place in order ,
and are in line
（キットはカット済）
使用する袋詰。
Part bags used.
左右同じように組立てる。
Assemble left and right sides
the same way.
２セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
原寸図
True-to-scale diagram.
This portion is cut in kit
20
A
A B
A B
B
139
139 139
約25mm
approx. 25mm
139 139
約25mm
approx. 25mm
A
A
1022
1022
1022
をカットする。
Cut off shaded portion.
