Kyosho LAZER ZX-5 Readyset User manual

THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No. 30076
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●取扱いの注意
OPERATING YOUR MODEL SAFELY
●分解図
EXPLODED VIEW
●スペアパーツ・オプションパーツリスト
SPARE PARTS & OPTIONAL PARTS
2~3
4~5
5~26
27~29
30~31
32~33
目次INDEX
Ni-Cd Ni-MH
・不要になったバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ち下さい。
・The product you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under various national /
state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details
in your area for recycling options or proper disposal.
INSTRUCTION MANUAL
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly!
組立／取扱説明書
© 2005 KYOSHO CORPORATION
30076-T01
／禁無断転載複製
LAZER ZX-5
1:10 Scale Radio Controlled Electric Powered 4WD Racing Buggy
レーザーZX‑5
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな
方は、模型を良く知っている人にアドバイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこな
ってください。
●動かして楽しむ場所は、万一の事故を考えて安全を確認してから、責任をも
ってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に保管してください。
UNDER SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modelers before
beginning assembly and if they do not fully understand any part of the
construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model. You are responsible
for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick reference, even after
completing the assembly.

2
■サーボ
Servo
■受信機
Receiver
18〜20mm
38〜41mm
31〜36mm
29〜32mm
43〜48mm
2
■筆
PAINT BRUSH
4塗料と筆
Paint and Brush
キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
Micron Line Tape
KYOSHO
ミクロンラインテープ
MICRON LINE TAPE
マスキング、細部デザイ
ン用伸縮自在テープです。
No.1841
1842
1843
1859
1860
(1mm x 5m)
(1.5mm x 5m)
(2.5mm x 5m)
(0.4mm x 8m)
(0.7mm x 8m)
マスキングカバーシート
MASKING SHEET
マスキングテープとビニール
シートが一体になった広範囲
マスク用テープです。
No.1947
使用できるサーボ・受信機・アンプサイズ
Suitable servos, receiver & electric speed controller
3
ポリカカラー
POLYCA COLOR
No.2230
D‑フレックスカラーデカール
D FLEX COLOR DECAL
No.96701
伸縮自在の特殊素材で３次曲面
にもきれいに貼れる粘着シートです。
走行＋受信機用バッテリー、バッテリー充電器
Operation/Receiver Battery
●バッテリーは、1組で車の走行と受信機の電源として
使います。（右のバッテリーが純正バッテリーです
のでいずれかを使用してください。）
A single Ni-Cd battery powers operation and receiver.
Batteries listed right are suitable.
Use battery charger designed for saddle pack battery.
and Charger for Ni-Cd Battery
●バッテリー用充電器は、バラセル用の物を使用して
ください。
●ボディの塗装には塗料が必要です。
京商では、モデル用塗料、スプレーを
用意していますのでご利用ください。
For painting the body, use Kyosho paints
for models!
Super-flexible tape for
masking and detail de-
signing jobs.
Self-adhesive super-flexible sheets that
bond to polycarbonate - even when
applied to curved surfaces.
For safe masking jobs, use this plastic mask-
ing sheet featuring one self-adhesive edge.
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■アンプ
Electric speed controller
31〜40mm
36〜43mm
20〜29mm
1２チャンネルアンプ仕様無線操縦機（プロポ）と電池
2ch with electronic speed controller and 1 servo radio control set
●このキットには２チャンネルアンプ仕様
のプロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set
●This kit requires a 2 channel radio con-
trol set with electronic speed controller.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●For more information on the radio control
set, refer to its instruction manual.
地上用（自動車用）のプロポ（2チャンネルアンプ仕様）セットを
必ず使用してください。（地上用以外使用禁止）
CAUTION: Only use a surface radio with 2 channels and electronic
speed controller! (Any other radio is prohibited!)
注意
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76711
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
CAUTION: Before
using spray colors,
always read their
explanations!
スプレーカラーを
使用する場合、缶
の説明を良く読ん
でください。
注意
■7.2V‑RC2000Ni‑Cdバッテリー
7.2V-RC2000 Ni-Cd Battery
■ 7.2V‑X‑FORCE2400Ni‑Cdバッテリー
7.2V-X-FORCE 2400 Ni-Cd Battery
■ 7.2V‑X‑FORCE3000Ni‑Cdバッテリー
7.2V-X-FORCE 3000 Ni-MH Battery
タイヤ／インナースポンジ
Tire / Wheel / Inner Sponge
モーター
Motor
●540サイズのモーターを
用意してください。
（推奨モーター：10T）
●540‑sizemotorisrequired.
(Recommended: 10T)
●本キットにはタイヤ、インナースポンジ
は含まれません。1/10バギー用のタイヤ、
インナースポンジを用意してください。
●This kit does not supply tires and inner
Sponge. Use tires and Inner Sponge for
1/10 buggies.

3
4
組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
ナイフエッジリーマー
KNIFE EDGE REAMER
No.695101
下穴加工が不要で、直接
1〜15mmの穴あけができ
る工具です。
No need to pre-drill!
Drills neat 1 ~ 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ
Hex Wrench
■＋ドライバー（大、中、小）
Phillips Screwdriver ( L. M. S. )
プロポの準備 RADIO PREPARATION
■十字レンチ
Cross Wrench
■グリス
Grease
Grease
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
●キットの組立てに入る前に、ニカドバッテリーを充電器の説明にしたがって充電しておきます。
A new Ni-Cd battery must be charged before it is used. Refer to the charger instruction manual for charging.
1
4
3
8
5ON
OFF
10
6
2
11
▲スイッチ
Switch
▲受信機
Receiver
▲サーボ
Servo
▲充電器
Charger ▼アンプ
Electronic Speed
Controller
▲ニカドバッテリー
Ni-Cd Battery
▲送信機
Transmitter
単3乾電池をセットする。（送信機）
アンテナをのばす。（送信機）
ニカドバッテリーをつなぐ。
アンテナをのばす。（受信機）
トリムレバーを中央にセットする。
スイッチを入れる。（送信機）
スイッチを入れる。（受信機）
スティックを動かしてサーボが動くか確認する。
スイッチを切る。（受信機）
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
1
2
3
4
5
6
7
8
9
10
11
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the Ni-Cd battery.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
●始める時
●終わる時
●START
●FINISH
■ラジオペンチ
Needle Nose Pliers
■ニッパー
Wire Cutters ■ゴム系接着剤
RubberCement
ゴム系接着剤
■キリ
Awl
使用する工具の取扱いには、充分
注意してください。
CAUTION: Handle tools carefully!
注意
7ON
OFF
9
■ボールデフグリス
Ball Differential Grease
KYOSHO スペシャルグルー
KYOSHO Special Glue
No.96154
瞬間接着剤
Instant Glue
KYOSHO Special Glue
▼モーター
Motor

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図。
True-to-scale diagram.
別購入品。
Must be purchased separately!
仮止め。
Tentatively tighten.
5mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 5mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.
フロントサスペンション
Front Suspension
1
5mm
〔説明例Example〕
をカットする。
Cut off shaded portion.
4
05.08

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mmサラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mmビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mmワッシャー・ナット
Washer・Nut
3mm
5x10mmメタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3Ｅリング
E-ring
6.8mmピロボール
Pillow Ball
6.8mm
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)
5
組立て前の注意（２） BEFORE YOU BEGIN (2)
Shaded Parts are not used.
39
33
38
34
35
37
44 45
46
47
48
49
50
51
36
40 41 42 43
x2
部分の部品は、使用しません。
ランナー付プラパーツ配置図（１）

6
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)
Shaded Parts are not used.
55
8 7
60
59 59 56
57
60
131
130
62
63
64
66
70
69
67
80
78
79
79
78
77
77
72
80
80
80
71
73 73 73 73 7373 73 73
177 177
5 5 5
6 6 6
74 74
74
74
75
124
121121
123 123 122 122 123 123122 122
125 128
127
126
128
65
69 70
68
61
129
131
132
部分の部品は、使用しません。
ランナー付プラパーツ配置図（２）

No.1
7
Part bags used.

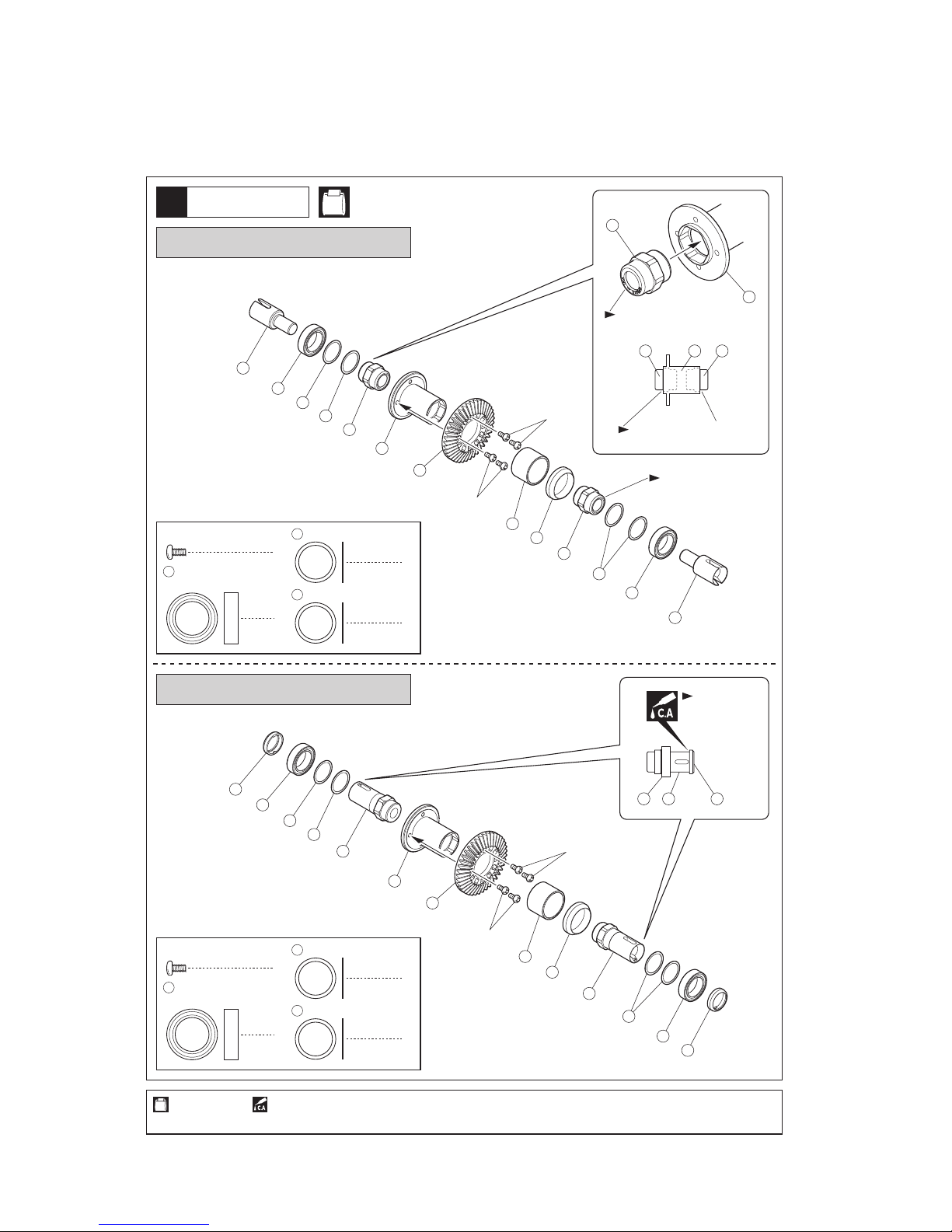

1ボールデフ
Ball Differential
4
17 10 x 15 x 4mm
Ball Bearing
4
28 5 x 8 x 2.5mm
Ball Bearing
2
2.6mm
Nylon Nut
2
2.6 x 25mm
Cap Screw
6
10 x 12 x 0.2mm
Shim
27
31
24
2
10 x 12 x 0.1mm
Shim
26
x2
Assemble as many times as specified.
x2
ADJUSTING
Now, hold the differential case firmly and rotate part . If part
rotates into the opposite direction to part , no further
adjustment is necessary. If part does not rotate, screw
is too tight. In this case, gradually loosen screw until part
rotates .
Secure parts and in place with two flat head
screwdrivers and rotate the differential case until it becomes
tight. Then, tighten screw . When running the car, the
differential must be tight, otherwise it may be damaged .
3 8
24
7
Once the adjustment is done,
install (see"exploded view").
Before running, attach the tires and re-adjust accordingly.
6
8 7
8 24
24
8
8
3
Apply grease.
17
5
27
31
8
25
28
3
3
19
25
28
7
16 18
16 24
17
27
6
13
31
5
For Front / Rear
26
27
Remove flashing.
Ball Differential Grease
Face the rounded side
to balls.
Compress with pliers.
Ball Differential
Grease
Molybdenum Grease
2
2.6 x 6 x 1mm
Washer
16
18 1/16
Inch Ball
7
19 3/32
Inch Ball
12
When installing in gearbox,
change to from the
opposite side if the
backlash is too loose.
27
使用する袋詰。
ベアリング
ベアリング
ナイロンナット
キャップビス
シム
シム
２セット組立てる（例）。
調整方法
次に本体を手で固定し、を回した時、が反対方向に回転
すれば良い。回らない時はしめ込み過ぎなので、をゆるめる。
7 8
調整後、 を取付ける 。
走行前にもタイヤを取付け再度調整する。
6
24
とをマイナスドライバーで固定し、本体を回してみる 。
回らなくなるまで をしめ込む。回ってしまう状態のまま
走行させると破損するので注意する。
3 8
24
グリスを塗る。
フロント／リヤ用
バリを取る。
ボールデフグリス カドが丸い方をボール
側にする。
ペンチでつぶす。
ボールデフグリス
ギヤボックスに取付時、
バックラッシュがゆる
い場合、反対側の
と入れ替える。
モリブデングリス
27
ワッシャー
インチボール
インチボール

No.1, No.2
8
Part bags used.
2Front
89
17
27
90
92
90
56
56 9090
4
56
90
27
26
17
89
57
2x4mm
2x4mm
60
17
27
59
92
4
56
59
60
26
27
17
60 5917
57
2x4mm
2x4mm
2
17
3
10 x 12 x 0.2mm
Shim
27
1
10 x 12 x 0.1mm
Shim
26
4
2 x 4mm
Screw
2
17
3
10 x 12 x 0.2mm
Shim
27
1
10 x 12 x 0.1mm
Shim
26
4
2 x 4mm
Screw
10 x 15 x 4mm
Ball Bearing
10 x 15 x 4mm
Ball Bearing
Apply instant glue (CA glue, super glue).
If using front one-way bearing specifications.
If using rigid on front.
Marked side.
Insert until flush.
Unmarked side.
Spot glue here.
使用する袋詰。
フロント
フロントをワンウェイベアリング仕様にする場合
フロントをリジッドにする場合
刻印が有る側。
ツライチまで押し込む。
刻印が無い側。
点付けで接着。
シム
シム
ビス
シム
シム
ビス
ベアリング
ベアリング
瞬間接着剤で接着する。

No.1
9
Part bags used.
Main Gear
3
1
2
3
1
E3
E-ring
1
29 5 x 10 x 4mm
Ball Bearing
1
5 x 7 x 0.3mm
Washer
3022
1
1.5 x 8.8mm
Pin
No.1
Main Gear
4
1
4mm
Flanged Nylon Nut
approx. 13.5mm
Assemble in the specified order.
2
2
22
11
2
29
30
15
12
14
1
81
188
14
11
36
4mm
E3
White
Red
Pay close attention here!
Remove flashing.
Insert straight.
& are
tight with no play.
2 11
Remove flashing.
When running, re-adjust.
Align the 凸& 凹grooves.
Prevent them from becoming
sandwiched.
使用する袋詰。
メインギヤ
Eリング
ベアリング
ワッシャーピン
メインギヤ
フランジ付ナイロンナット
約13.5mm
番号の順に組立てる。
バリを取る。
バリを取る。
まっすぐ入れる。
とはガタが
無いようきつめに
なっています。
走行時、再度調整をする。
凸と凹を合わせる。
挟み込まないように注意する。
白
赤
11 2
注意して組立てる所。

No.2, No.3
No.2, No.3
10
Part bags used.
5Rear Gearbox
6Rear Gearbox
Temporarily tighten.
117
117
17
35
82
43
33
88
61
83
3x6mm
3x8mm
3x6mm
3x8mm
3x8mm
3x8mm
3x6mm
3x8mm
38
37
62
66
116
116
3x8mm
3x10mm
3x15mm
3x15mm
3x15mm
3x6mm
4
9
3 x 6mm
F/H Screw
3 x 8mm
F/H Screw
1
17 10 x 15 x 4mm
Ball Bearing
2
116 4.8mm
Ball Stud (S)
2
1
3 x 6mm
Screw
3 x 8mm
Screw
2
3 x 10mm
Screw
3 x 15mm
Screw
2
3 x 8mm
Screw
For Rear
Apply grease.
4
Cut off.
Cut off shaded portion.
< >Reverse
Use in . 34
46
Remove
flashing.
使用する袋詰。
リヤギヤボックス
リヤギヤボックス
仮止め。
サラビス
サラビス
ベアリング
ボールスタッド（S）
ビス
ビス
ビス
ビス
ビス
リヤ用
グリスを塗る。
カットする。
バリを取る。
< >裏面
をカットする。
で使用。 34

No.2
No.3, No.4
11
7Rear Shock Stay
8Rear Suspension
x2
x2
Assemble as many times as specified.
4
4
3 x 10mm
Screw
3 x 8mm
Screw
2
3mm
Nut
2
3 x 22mm
Cap Screw
4
29
2
142 2 x 11mm
Pin
2
97 4.8mm
Ball Stud (L)
2
4mm
Flanged Nylon Nut
2
3 x 6 x 2mm
Collar
123
2
5 x 7 x 0.3mm
Washer
30
139
86
77
77
3x22mm
3x22mm
3mm
3x10mm
3x10mm
30
29
29
87
123
121
97
142
4mm
3mm
3x8mm
3x8mm
5 x 10 x 4mm
Ball Bearing
1
2
3
4
Part bags used. Assemble in the specified order. Temporarily tighten.
Use this hole.
リヤダンパーステー
リヤサスペンション
２セット組立てる（例）。
ビス
ビス
ナット
キャップビス
ピン
ボールスタッド（L）
フランジ付ナイロンナット
カラー
ワッシャー
ベアリング
使用する袋詰。 番号の順に組立てる。 仮止め。
この穴を使う。

A30
No.2, No.4
12

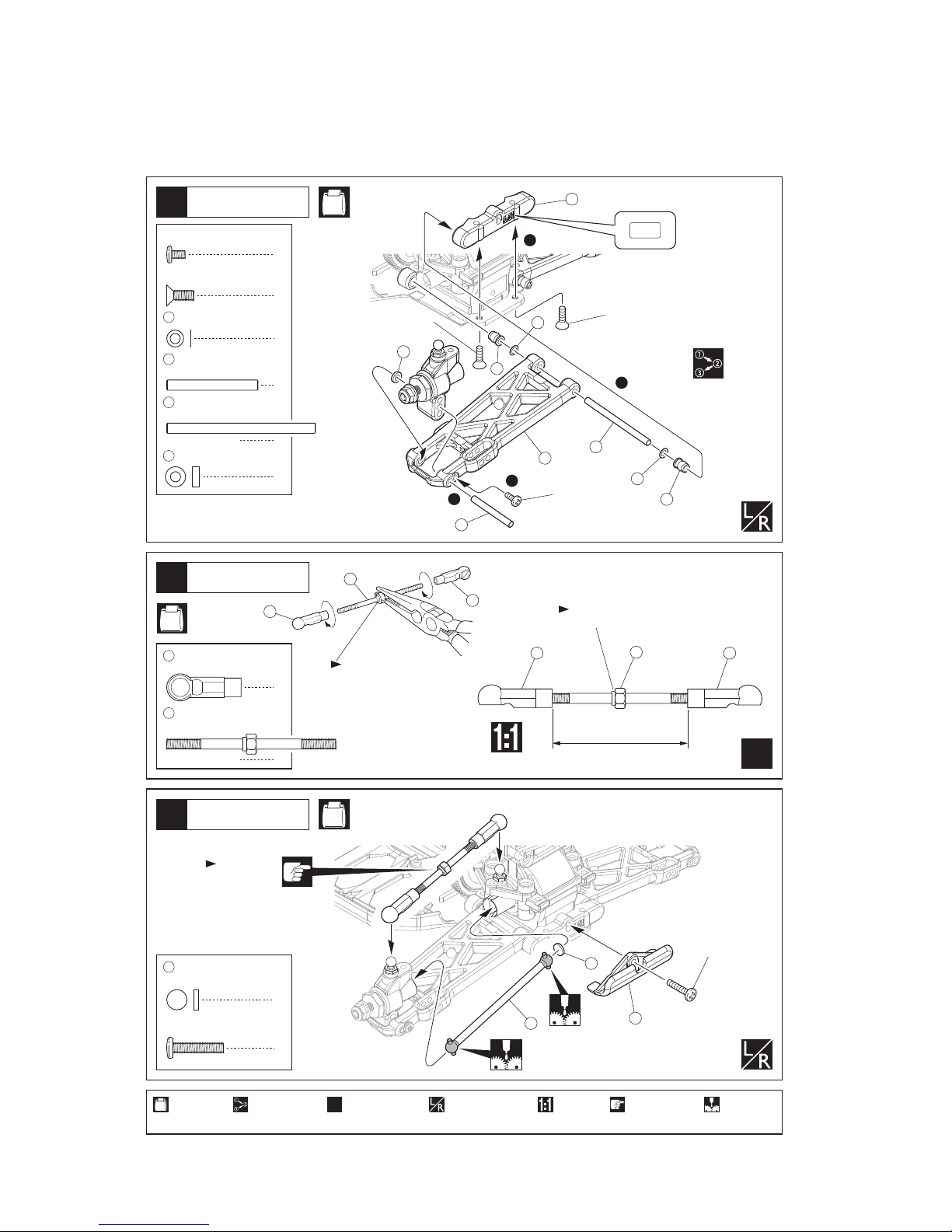

Part bags used.
9Rear Suspension
10
Rear Suspension
11
Rear Suspension
2
2.6 x 4mm
Screw
(Long)
144
99
The side with the step is
a reverse screw.
(Long)
99
No.3, No.4
No.4
x2
2
144 3 x 50mm
Adjust Rod approx. 40mm
4
99 4.8mm
Ball End (Long)
134
144
99 99
41
135
73
130
147
147
73
2.6x4mm
3x8mm 3x8mm
140
93
72
3x15mm
Assemble in the
specified order.
x2
Assemble as many
times as specified.
Assemble left and right
sides the same way.
True-to-scale
diagram.
1
2
3
4
1
3 x 15mm
Screw
4
2
147 3 x 5 x 0.2mm
Washer
132 3 x 6 x 2mm
Collar
Projection. Note direction.
Projection.
Note direction.
Pay close attention
here!
134 3 x 27mm
Shaft
2
135 3 x 44mm
Shaft
2
Apply grease.
2
93
Sponge Cap
2
3 x 8mm
F/H Screw
132
使用する袋詰。
リヤサスペンション
リヤサスペンション
リヤサスペンション
ビス
アジャストロッド
段のある方が逆ネジ。 （長） （長）
約40mm
ボールエンド（長）
番号の順に組立てる。 ２セット組立てる（例）。 左右同じように組立てる。
原寸図。
ビス
ワッシャー
カラー
段のある方。
段のある方。
注意して組立てる所。
シャフト
シャフト
グリスを塗る。
スポンジキャップ
サラビス

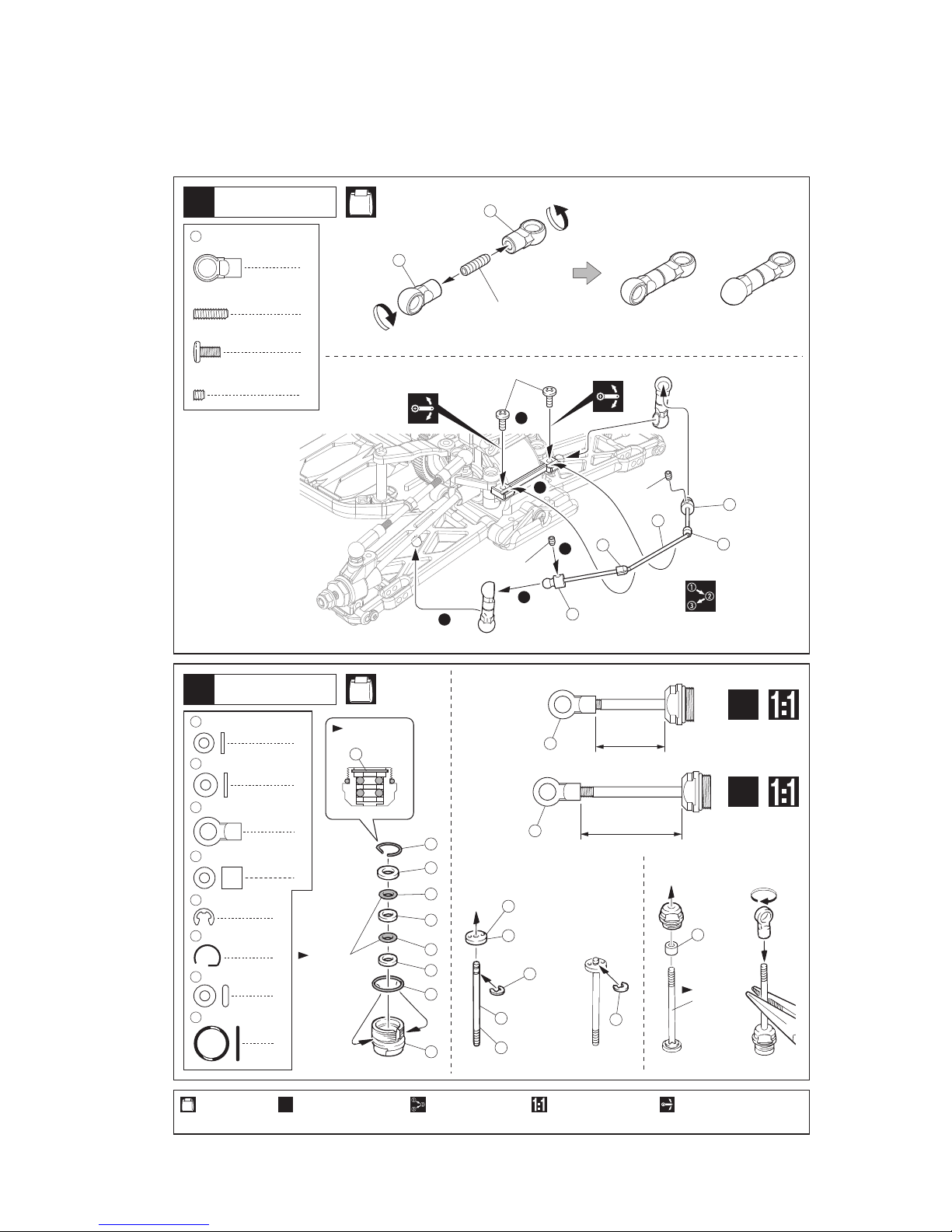

No.3, No.4
No.5
13
Part bags used.
12
Rear Stabilizer
8
3 x 6 x 1mm
Plastic Collar
160
4
3 x 7 x 1mm
Plastic Collar
159
4
154
172
C-ring
173
O-ring
175
8
E2.5 E-ring
4
168
8
4
for Front (Short)
for Rear (Long)
Front 2-C
Rear 2-B
Fit into groove.
154
154
159
173
160
173
160
175
167
Put a little oil.
Put a little oil.
170
172
172
161
156
155
Only on rear.
189
O-ring (M)
5.8mm
Ball End (S)
x2
Assemble as many
times as specified.
Assemble in the
specified order.
2
3 x 10mm
Set Screw
4
100 4.8mm
Ball End (Short)
2
3 x 6mm
Screw
2
3 x 3mm
Set Screw
13
Shock Absorber
100
100
3x10mm
True-to-scale diagram.
< >for Front
< >for Rear
approx. 30mm
approx. 20.5mm
x2
x2
168
168
145
139
74
74
145
3x3mm
3x3mm
3x6mm
5
3
2
1
4
Ensure smooth, non-binding
movement when assembling.
189 3 x 6.3 x 6mm
Collar
2
< >for Right
< >for Left
使用する袋詰。
リヤスタビライザー
２セット組立てる（例）。 番号の順に組立てる。
セットビス
ボールエンド（短）
ビス
セットビス
ダンパー
ボールエンド（S）
プラカラー
プラカラー
Cリング
Oリング
Eリング
Oリング（中）
原寸図。
フロント用（短）
リヤ用（長）
フロント 2-C
リヤ 2-B リヤのみ
溝にはめる。
オイルを
少し付ける。
オイルを
少し付ける。
< >フロント用
< >リヤ用
約30mm
約20.5mm
可動するように組立てる。
カラー
< >右側用
< >左側用

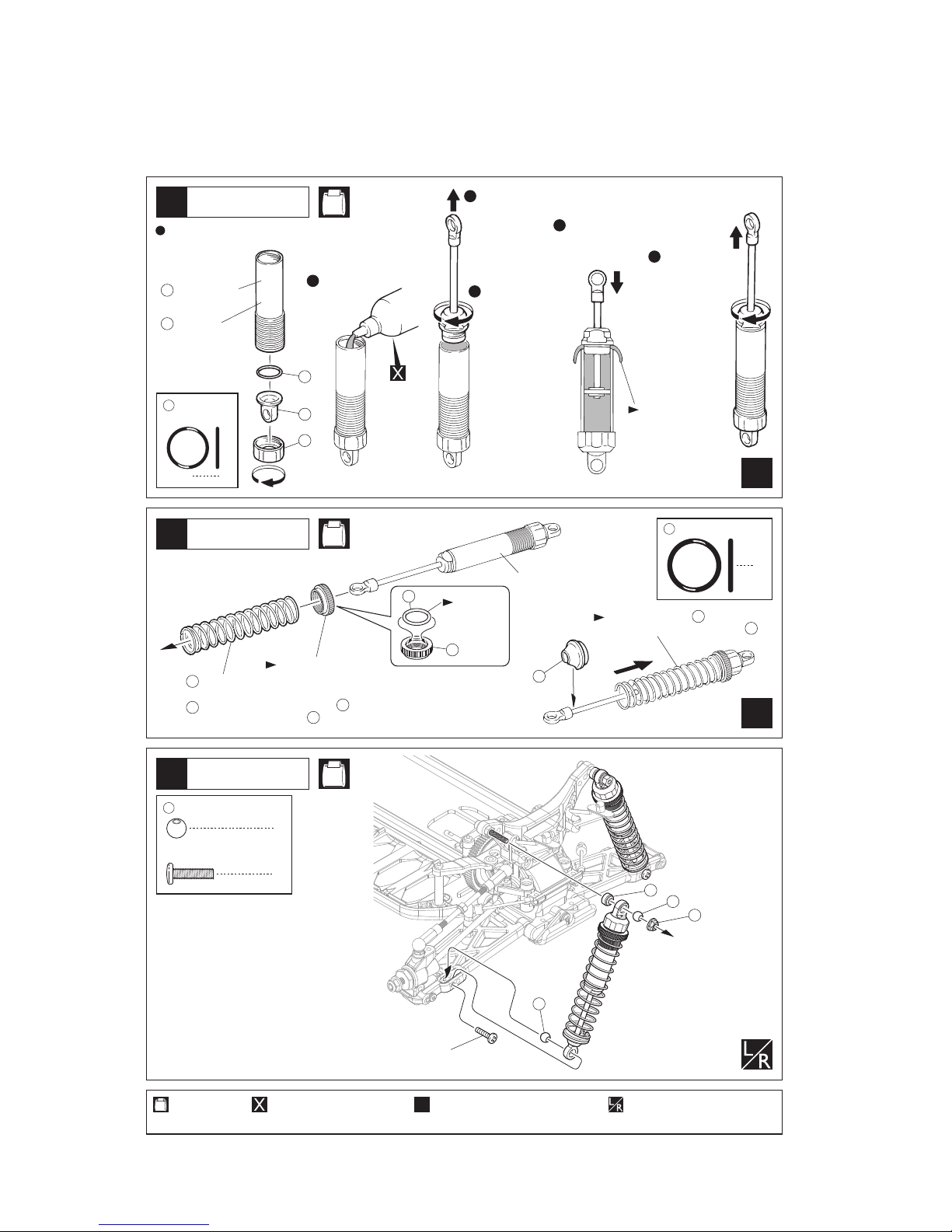

14
Part bags used.
For adjusting the spring tension.
Compress the spring and install .
166
174
152
for Front (S)
for Rear (L)
for Front (S)
for Rear (L)
162
163
152
Non-Pressure Type
4
176
O-ring (Large)
Put the oil.
Keep expanded.
Surplus oil
comes out.
Tighten the cap until
it slightly stops,
then loosen it for
a 1/2nd lap.
Insert the shaft
slowly.
Tighten the cap
firmly,and pull
the shaft.
176
149
148
1
2
3
4
5
164
165
for Front (Short)
for Rear (Long)
No.5
No.5
14
Shock Absorber
15
Shock Absorber
x4
x4
x4
Assemble as many times as specified.Must be purchased separately!
No.5
16
Rear Suspension
4
169 5.8mm
Ball
2
3 x 12mm
Screw
150 169
169
151
3x12mm
Assemble left and right
sides the same way.
1
174 O-ring
Put an oil.
Adjust while model is running so
the front and rear are same height . .
166
使用する袋詰。
ダンパー
ダンパー
４セット組立てる（例）。別購入品。
Oリング（大）
エアレーションタイプ
オイルを入れる。
伸ばしておく。
余分なオイル
が出る。
キャップを軽く
止まる所まで締め、
1/2回転ゆるめる。
シャフトをゆっくり
押し込む。
キャップを最後
まで締め込み、
シャフトを伸ばす。
フロント用（短）
リヤ用（長）
フロント用（S）
リヤ用（L）
フロント用（S）
リヤ用（L）
スプリング調整用。
スプリングを縮めて を入れる。
車高の前後が水平になるように、
走行しながら を調節する。
166
152
リヤサスペンション
ボール
ビス
左右同じように組立てる。
Oリング
オイルを
付ける。

15
Part bags used.
No.3
1
116 4.8mm
Ball Stud (S)
17
Servo Saver
4
28 5 x 8 x 2.5mm
Ball Bearing
115
114
114
28
116
28
105
28
102
104
113
113
28
28
No.2, No.3, No.4
18
Servo Saver
2
2.6mm
Nylon Nut
2
2.6mm
Washer
96
120
147
95
96
120
147
95
64
2
147
120
3 x 5 x 0.2mm
Washer
1.5mm
4
3 x 6mm
F/H Screw
119 119
101
111
101
3x6mm
2.6mm
3x6mm
2.6mm
Remove flashing.
Ensure smooth, non-binding movement when assembling.
使用する袋詰。
ボールスタッド（S）
サーボセイバー
ベアリング
サーボセイバー
ナイロンナット
ワッシャー
ワッシャー
サラビス
バリを取る。
可動するように組立てる。

No.2, No.3
16
Part bags used.
19
Servo Saver
2
97 4.8mm
Ball Stud (L)
67
67
97
122
122
97
No.1, No.2
20
Front Differential
1
4
5
2
3
1
23 2 x 7.8mm
Pin
22
1
1.5 x 8.8mm
Pin
1
5 x 7 x 0.3mm
Washer
30
2
29
1
21
O-ring P8
1
E3
E-ring
10
30
29
36
29
21
55
23
2
22
E3
5 x 10 x 4mm
Ball Bearing
Assemble in the specified order.
2
122 3 x 6 x 1mm
Collar
Front
WideNarrow
使用する袋詰。
サーボセイバー
ボールスタッド（L）
フロントデフ
ピン
ピン
ワッシャー
Oリング P8
Eリング
ベアリング
番号の順に組立てる。
カラー
前
狭い 広い

17
Part bags used.
No.2
21
Front Differential
< > < >
60
94
59
89
93
90
"C" Inscription.
1
93
Sponge Cap
Apply instant glue (CA glue, super glue).
6059
1
94
O-ring
No.2
22
Front Gearbox 5
3 x 8mm
F/H Screw
44
34
3x8mm
3x8mm
3x8mm
For Front
Apply grease.
116
37
35
116
2
116 4.8mm
Ball Stud (S)
2
3 x 8mm
Screw
1
2
3
4
Assemble in the specified order.
Unmarked side.
For differential specifications For front one-way specifications
Spot glue.
使用する袋詰。
フロントデフ
刻印が無い側。
Cの刻印。
< >デフ仕様の場合 < >フロントワンウェイ仕様の場合
スポンジキャップ
瞬間接着剤で接着する。
点付けで接着。
Oリング
フロントギヤボックス サラビス
フロント用
グリスを塗る。
ボールスタッド（S）
ビス
番号の順に組立てる。

No.2
18
Part bags used.
23
Front Shock Stay
4
3 x 8mm
Screw
2
3mm
Nut
2
3 x 22mm
Cap Screw
85
38
3x22mm
3x22mm
3mm
3mm
3x8mm
3x8mm
No.2
24
Front Gearbox
4
3 x 15mm
Screw
1
3 x 8mm
Screw
3x15mm
3x8mm
3x15mm
使用する袋詰。
フロントダンパーステー
ビス
ナット
キャップビス
フロントギヤボックス
ビス
ビス

No.2
No.2
19
Part bags used.
25
Steering Servo
65
3x6mm
3x6mm
26
Front Stiffener
2
3 x 6mm
Screw
109
110
116
109
3x8mm(F/H)
3x8mm
3x8mm
3mm
2
100 4.8mm
Ball End (Short)
1
3 x 12mm
Set Screw
1
116 4.8mm
Ball Stud (S)
4
3 x 8mm
Screw
2
3 x 8mm
F/H Screw
Must be purchased separately!
Steering Servo
100
100
3x12mm
F FUTABA
S SANWA, KO, JR
H HITEC
90û
90û 90û
107
106
108
3
3mm
Washer
In case of the following sizes, use .
Longer than 28mm.
Shorter than 10mm.
110
Cut off shaded portion.
110
3mm
Adjustment depends on servo.
Cut away shaded area if
contact with center shaft.
使用する袋詰。
ステアリングサーボ
フロントステフナー
ビス
ボールエンド（短）
セットビス
ボールスタッド（S）
ビス
サラビス
別購入品。
ステアリング
サーボ
フタバF
サンワ, KO, JRS
ハイテックH
サーボにより調整します。
ワッシャー
下のサイズの場合は、 を使用します。 センターシャフトが当た
る場合カットする。
110
28mm以上の場合
10mm以下の場合
をカットする。

No.2, No.4
No.3, No.4
20
Part bags used.
27
Front Suspension
28
Front Suspension
1
6
4
4
2
3
Assemble left and right
sides the same way.
1
3 x 10mm
Screw
2
3 x 12mm
Screw
2
147 3 x 5 x 0.2mm
Washer
45 73
147
73
135
129
47
3x12mm
3x10mm
3x12mm
87
142
29
126
127
136
122
30 29
128
116
141
137
4mm
2
116 4.8mm
Ball Stud (S)
2
4mm
Flanged Nylon Nut
4
29
2
5 x 7 x 0.3mm
Washer
30
2
142 2 x 11mm
Pin
Assemble in the
specified order.
Temporarily tighten.
135 3 x 44mm
Shaft
2
5 x 10 x 4mm
Ball Bearing
"D" Inscription.
for Right
for Left
for Right
for Left
125
124
Long
Short
Top
Pay close attention here!
使用する袋詰。
フロントサスペンション
フロントサスペンション
左右同じように組立てる。
ビス
ビス
ワッシャー
ボールスタッド（S）
フランジ付ナイロンナット
ワッシャー
ピン
番号の順に組立てる。
仮止め。
シャフト
ベアリング
Dの刻印。
右側用
左側用
右側用
左側用
長い
短い
上
注意して組立てる所。
