Kyosho PIPER J-3 CUB 50 User manual

※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●取扱いの注意
OPERATING YOUR MODEL SAFELY
目 次 INDEX
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy!この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
中・上級者向
For Intermediate
&
Advanced flyers.
THE FINEST RADIO CONTROL MODELS
R
INSTRUCTION MANUAL
組立／取扱説明書
2
3
3~15
15~16
パイパー J‑3 カブ 40
RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT
KYOSHO SUPER QUALITY SERIES
No.11918
© 2000 KYOSHO／禁無断転載複製
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
Before commencing assembly, please read these instructions thoroughly.
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
PIPER J-3 CUB 40
WINGSPAN: 1800mm

2
1
4チャンネル以上の飛行機用無線操縦機（プロポ）セット
（5サーボ）と電池
A minimum 4 channel radio for airplanes (with 5 servos),
and dry batteries.
■飛行機用４チャンネル以上プロポ
A minimum 4 channel transmitter,
configured for aircraft.
■単3乾電池…12本
（送信機・受信機用）
12 AA-size Batteries
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
Ensure you read and understand the instructions included with your radio.
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ハサミ
Scissors
AAAA AAAA
AAAA
2
エンジン及びマフラー
■飛行機用エンジン
Model Aircraft Engine
■マフラー
Muffler
Engine and Muffler
■プラグ
Glow Plug
■ニッパー
Wire Cutters
3
燃料、始動用具
Required for engine starting:
■燃料ポンプ
Fuel Bottle
■プラグレンチ
Plug Wrench
5
■グロー燃料
Glow engine fuel only.
MODEL
ENGINE
FUEL
6
Epoxy A
Epoxy B
■瞬間接着剤
Instant Glue
低粘度タイプ
Low Viscosity Type
■エポキシ接着剤 Epoxy Glue
接着剤
Glue
4
プロペラ
＊ご使用になるエンジンに合ったサイズを
お買い求めください。
Purchase a propeller that
will match your engine.
Propeller
■シリコンチューブ
Silicone Tube
■スポンジシート
Vibration Protection Sponge
キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Purchase separately!)
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION : For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)
警告
空用（飛行機用）のプロポ（4チャンネル以上）セットを必ず使
用してください。（空用以外使用禁止）
CAUTION : Only use a minimum 4 channel transmitter, configured
for aircraft!
ガソリンや灯油は使用禁止
WARNING: Normal gasoline
cannot be used with
glow engines.
警告
注意
＊2サイクル .40
4サイクル .52~.53
＊2 Stroke .40
4 Stroke .52 ~ .53
さらに用意すると良いもの
■エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery (for starter)
＋
−
Other equipment for enhancing airplane operation & performance
■スピンナーナット
Spinner Nut
■燃料フィルター
Fuel Filter
7
■ワンタッチプラグヒートセット
One-touch Plug Heater Set
■延長コード…2本
Extension Lead x 2
(200mm)
■二股コード…1本
Y- Harness x 1
■ 2サイクルの場合各メーカーの
マフラーアダプター
Muffler extention
adapter (2 Stroke)
Silicon
■シリコン剤 Silicon Glue
その他
Others

3
1
1
BEFORE YOU BEGIN
2
3
Read through the manual before you begin, so you will have an overall idea of what to do.
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
Symbols used throughout this instruction manual, comprise:
Must be purchased separately!
Drill holes with the specified
diameter (here: 2mm).
Cut off shaded portion.
2mm
Cut off excess.Apply epoxy glue.
Assemble left and right sides
the same way.
Apply instant glue
(CA glue, super glue).
Ensure smooth non-binding
movement while assembling.
Do not overlook this
symbol!
Use an iron covered with a cloth!
Start at low setting. Increase the set--
ting if necessary. If it is too high, you
may damage the film.
low setting
with cover (cloth)
The pre-covered film on ARF kits may wrin-kle due
to variations of temperature. Smooth out as
explained right.
Pay close attention here!
Warning!

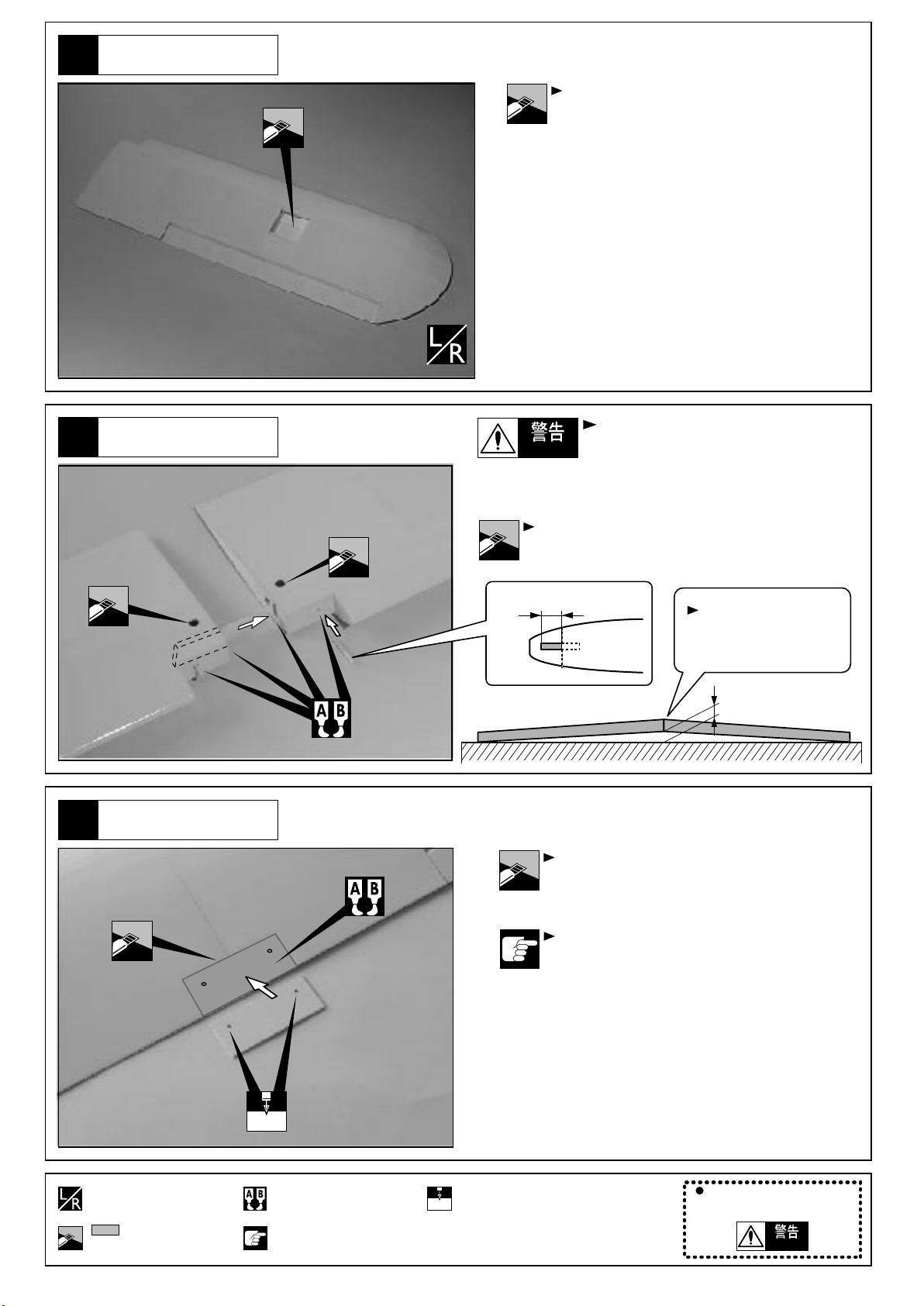

Main Wing
ASSEMBLY
Align the center line of main
wing with aileron.
Tentatively tighten.
Securely glue together. If coming off during flights, you
lose control of your airplane which leads to accidents!
Warning!
Be sure to apply instant type
CA glue to both sides of eath
hinge. (low viscocity type).
組立て前の注意
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
説明書に使われているマーク
重要な注意事項があ
るマークです。
必ずお読みください。
本体の組立て
低温
あて布
エポキシ接着剤で接着する。
左右同じように組立てる。 別購入品。
2mmの穴をあける（例）。
をカットする。
余分をカットする。
瞬間接着剤で接着する。 可動するように組立てる。
注意して組立てる所。
完成機に張ってあるフィルムは、温度や湿度など気
候条件が工場組立の時から変化すると、多少タルミ
が出ることがあります。飛行には、さしつかえあり
ませんが、アイロンをあてると タルミ がとれます。
あて布をしたアイロンを低温であて、
必要に応じて温度を上げてゆく。
温度を上げすぎるとフイルムが溶ける
ので注意する。
主翼
仮止め。
主翼とエルロンの中心を合わせる。
確実に接着する。
飛行中にはずれると操縦不可能になり事故につながります。
低粘度瞬間接着剤をヒンジに
しみこむませ確実に接着する。

4
2Lower Main Wing
Main Wing
Main Wing
3
4
Assemble left and right sides
the same way.
Cut off shaded portion.
Do not overlook this symbol!
Warning!
Apply epoxy glue.
Before cutting away the covering film,
lightly heat that area with an iron.
Securely glue together.
If coming off during flights, you lose control of
your airplane which leads to accidents!
Warning!
approx. 10~15mm
If there is a gap, carefully
fill with epoxy glue.
Cut away only the film.
Cut away only the film.
approx. 8mm
約 8mm
Align the crankshaft of the
engine with the side line.
ウイングボルトの穴を合わせて、
フイルムをカットし接着します。
Pay close attention here!
注意して組立てる所。
4mm
Drill holes with the specified
diameter (here: 4mm).
4mm
主翼下
主翼
主翼
重要な注意事項があるマークです。
必ずお読みください。
カバーフィルムをカットする前に、
軽くアイロンをあててからカットする。
確実に接着する。
飛行中にはずれると操縦不可能になり事故に
つながります。
すき間があく場合
はエポキシで埋める。
フィルムのみ
フィルムのみ
をカットする。
左右同じように組立てる。 エポキシ接着剤で接着する。
約10 〜 15mm
4mmの穴をあける（例）。

5
5Lower Main Wing
Main Wing
6
7
Assemble left and right sides
the same way.
Cut off shaded portion.
Apply epoxy glue.
4mm
Included with the radio set.
Aileron Servo
2.6 x 8mm
Screw
8
Must be purchased separately!
Drill holes with the specified
diameter (here: 4mm).
2.5 mm
4
2 x 20mm
Screw
2 x 20mm
Adgustable Rod
ビス
アジャスタブルロッド
Engine Mount
9mm
6mm
9mm
6mm
エンジンマウント
2.6 x 8mm
主翼下
主翼
プロポに付属のビス
エルロンサーボ
TPビス
別購入品。
4mmの穴をあける（例）。 をカットする。
左右同じように組立てる。 エポキシ接着剤で接着する。
1mm
2.6 x 8mm
4mm
4mm

6
8Engine Mount
Assemble left and right sides
the same way.
Pay close attention here!
3.1 mm
Drill holes with the specified
diameter (here: 3.1mm).
9
Engine Mount
3mm
エンジンマウント
Align the crankshaft of the
engine with the side line.
エンジンのクランクシャフトと機体
の横のシャフトラインを合わせる。
Align the mark on both mounts
with the mark on the fuselage.
エンジンマウントマークと
機体のマークを合わせる。
2
2
2
4mm
Mount Nut
4 x 20mm
Screw
マウントナット
ビス
5mm
Mark
マーク
Side Line
シャフトライン
Mount Nut
マウントナット
4 x 20mm
4 x 25mm
Use a muffler extension adapter.
(purchase separately)
2サイクルエンジンの場合は
マフラーアダプターを使用する。（別売）
4 x 25mm
Screw
TPビス
Engine Mount
Spring Washer
3mm
Washer
3mm
3mm
3x25mm
3.1 mm
スプリングワッシャー
ワッシャー
エンジンマウント
エンジンマウント
4
3 x 25mm
Screw
4
4
3mm
Washer
3mm
Spring Washer
4
3mm
Nut
ビス
ワッシャー
スプリングワッシャー
ナット
3.1mmの穴をあける（例）。左右同じように組立てる。
注意して組立てる所。
117mm
Apply epoxy glue.
エポキシ接着剤で接着する。

7
Fuel Tank
10
Pay close attention here!
After confirming the direc-tion
(see front view of fuel tank),
insert and tighten the screw.
Bend as shown
here.
3 x 35mm
Screw
12mm
5mm
3x35mm
Completed
1
3mm
Drill holes with the specified
diameter (here: 3mm).
燃料タンク
向きを確認してしめ込む。
完成図を参考に
曲げる。
注意して組立てる所。
完成図
TPビス
3mmの穴をあける（例）。
11
Fuel Tank
Throttle Rod
12
●
In case of 2-cycle engine.
●
In case of 4-cycle engine.
Silicone Tube
Remove engine before installing fuel tank.
Reinstall engine after tank is in place, connecting the appropriate fuel lines.
Fix with silicon glue.
燃料タンク
エンコンロッド
2サイクルエンジンの場合
4サイクルエンジンの場合
シリコンチューブ
エンジンをはずしておくと組立てやすい。（組立て後は再び取付ける。）
シリコンシール剤で固定する。
3mm
Connect to throttle lever.
PP Pipe
PPパイプ
スロットルレバーに接続。
Apply epoxy glue. Must be purchased separately!
別購入品。エポキシ接着剤で接着する。

8
AAÕ
Assemble left and right sides
the same way.
Apply instant glue
(CA glue, super glue).
Ensure smooth non-binding
movement while assembling.
瞬間接着剤で接着する。
可動するように組立てる。 左右同じように組立てる。

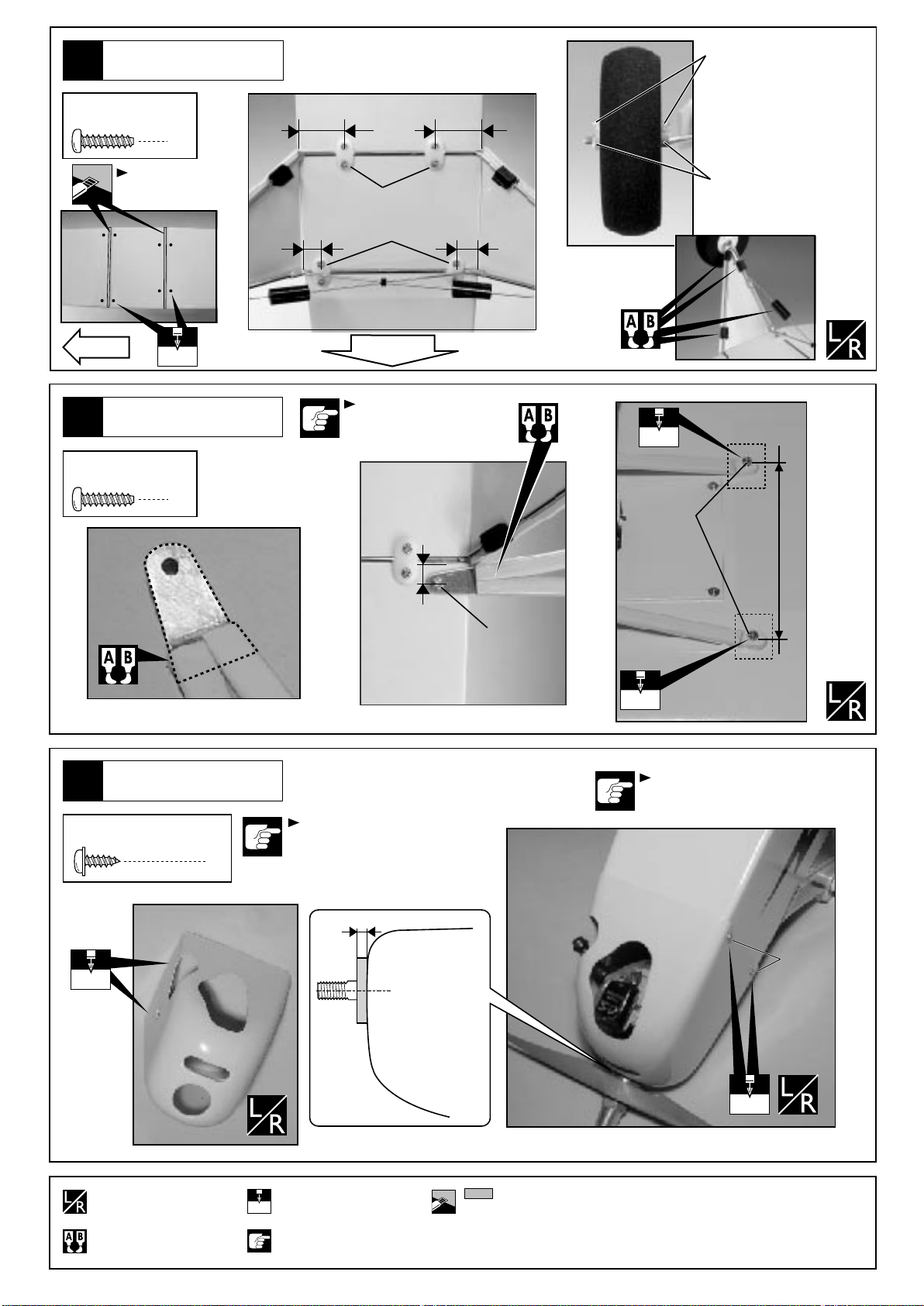

Lower Main Wing
13
Pay close attention here!
Apply epoxy glue.
4mm
Washer
2
4 x 35mm
Screw
2
A AÕ
A = AÕ
4x35mm
4mm
4x35mm
Must be purchased separately!
Tentatively tighten.
主翼下
ワッシャー
ビス
注意して組立てる所。
エポキシ接着剤で接着する。 別購入品。
仮止め。
14

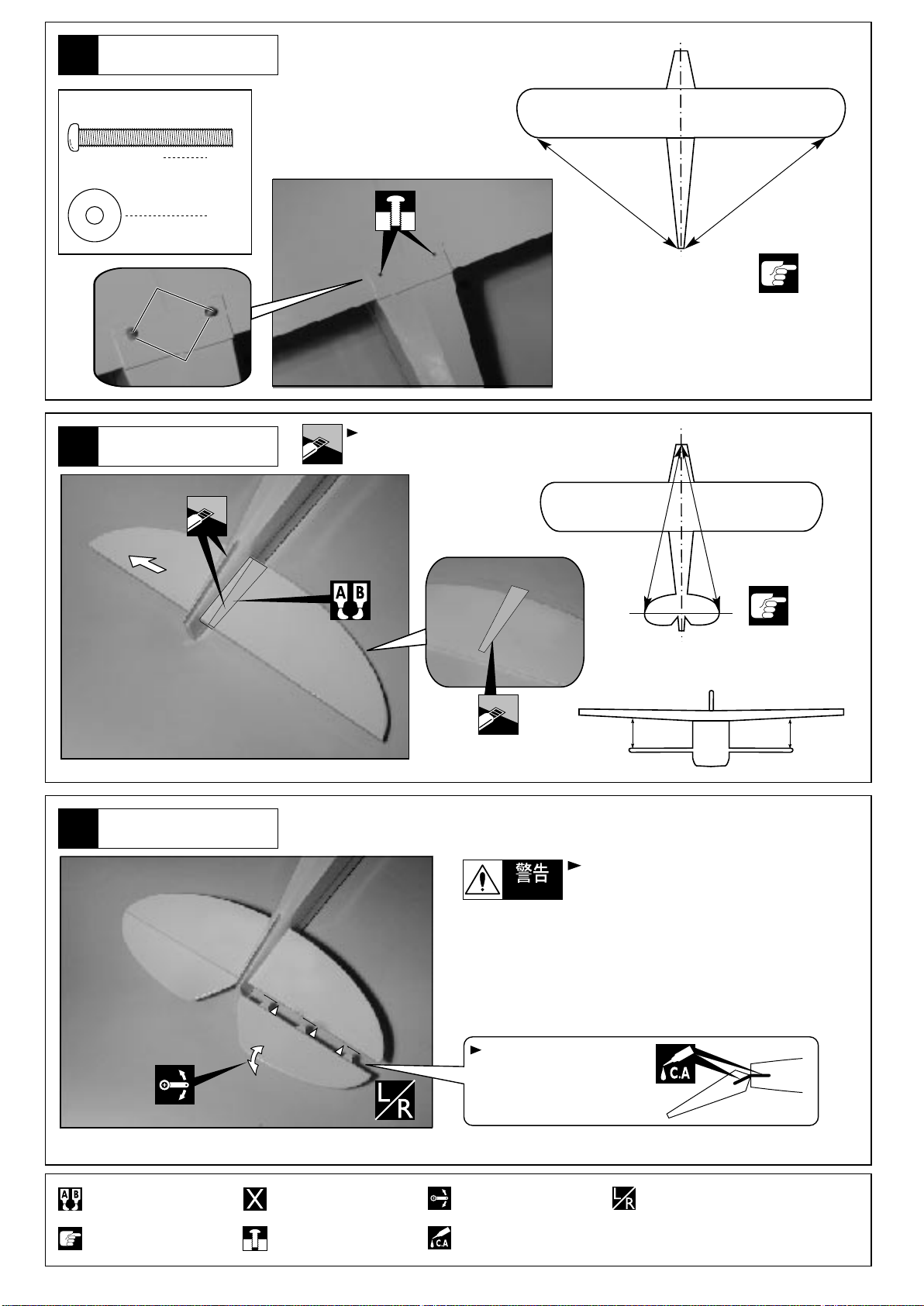

Horizontal Tail
Horizontal Tail
15
BBÕ
Cut away only the film.
Securely glue together.
If coming off during flights, you lose control of
your airplane which leads to accidents!
Warning!
Be sure to apply instant type
CA glue to both sides of eath
hinge. (low viscocity type).
A = AÕ
B = BÕ
水平尾翼
水平尾翼
フィルムのみ
確実に接着する。
飛行中にはずれると操縦不可能になり事故に
つながります。
低粘度瞬間接着剤をヒンジに
しみこむませ確実に接着する。

9
Vertical Tail
16
Cut off shaded portion. Pay close attention here!
Do not overlook this symbol!
Warning!
Apply epoxy glue.
Cut away only the film.
Securely glue together.
If coming off during flights, you lose control of
your airplane which leads to accidents!
Warning!
C
C = CÕ
CÕ
Apply instant glue
(CA glue, super glue).
Ensure smooth non-binding
movement while assembling.
Remove mainwing after checking above location.
17
Rudder Securely glue together. If coming off during flights,
you lose control of your airplane which leads to accidents!
Warning!
2.5 mm
Carefully apply instant glue to
both sides of the hinge, ensuring
free movement.
低粘度瞬間接着剤をヒンジに
しみこませ確実に接着する。
ラダー 確実に接着する。
飛行中にはずれると操縦不可能になり事故につながります。
2.5 mm
Drill holes with the specified
diameter (here: 2.5mm).
2.5mmの穴をあける（例）。
2mm
2
2.6 x 8mm
TP Screw
TPビス
2.6 x 8mm
垂直尾翼
重要な注意事項があるマークです。
必ずお読みください。
フィルムのみ
確実に接着する。
飛行中にはずれると操縦不可能になり事故に
つながります。
瞬間接着剤で接着する。
可動するように組立てる。
をカットする。 注意して組立てる所。
エポキシ接着剤で接着する。
接着後主翼をはずしておく。

10
168mm
20mm
92mm
19

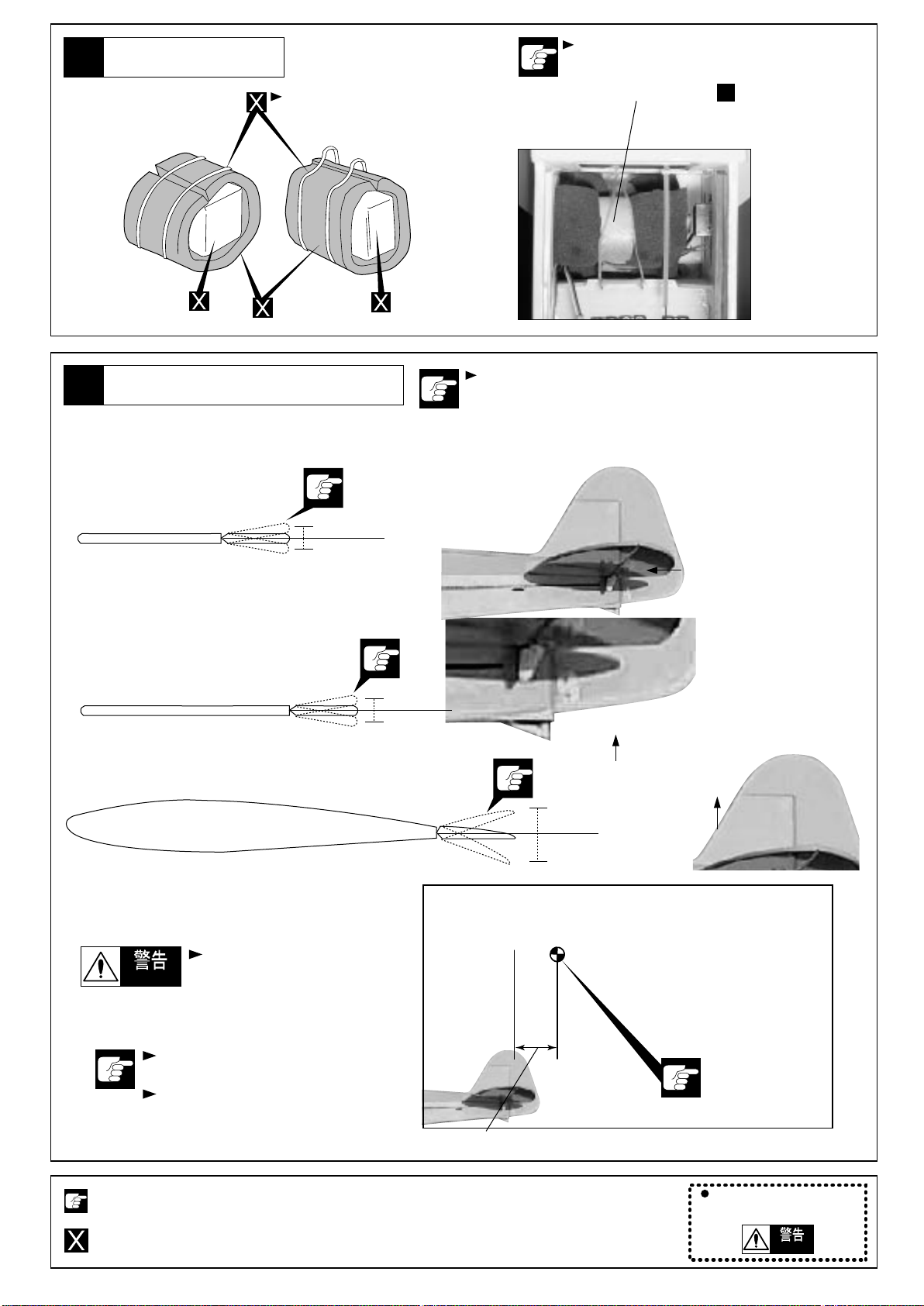

Horizontal Tail / Vertical Tail
6
2 x 20mm
Screw
18

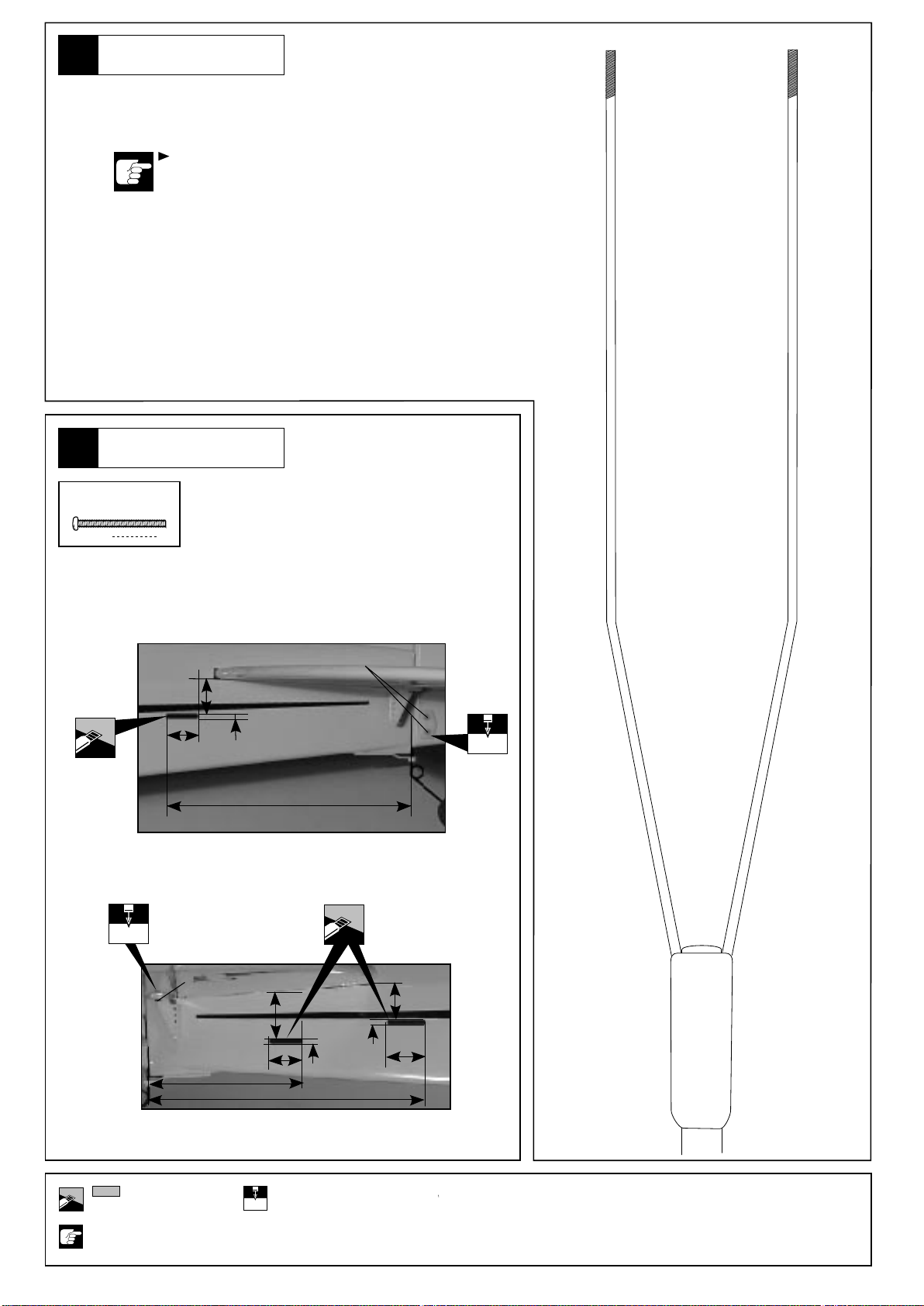

Elevator Rod
エレベーターロッド
2x20mm
20mm
3mm
3mm
30mm 20mm
水平尾翼 / 垂直尾翼
ビス
Cut off shaded portion.
をカットする。
3mm
20mm
20mm
2x20mm
168mm
2mm
Drill holes with the specified
diameter (here: 2mm).
2mm
2mmの穴をあける（例）。
2mm
Pay close attention here!
注意して組立てる所。
エレベーターロッド原寸図。同じ形状に曲げ加工してください。
Full scale
Bend this shape as an illustration.
