La Sommeliere CTV240,2Z User manual

Votre appareil est uniquement réservé au stockage et à la conservation des boissons.
NOTICE
DE VOTRE CAVE A VIN
CTV 240.2Z & CTV 60.2Z

1
1.DESCRIPTION DE VOTRE CAVE A VIN
1. Carrosserie 2. Tableau de commande 3. Eclairage
4. Filtre à charbon actif 5. Clayette en bois 7. Panneau de séparation
8. Barre 9. Grille inférieure 10. Plinthe
11. Pieds réglables pour la mise à niveau 12. Charnière
13. Porte vitrée 14. Sondes de température 15. Support de clayette
16. Axe de porte
NB : S’il n’ y a pas de serrure sur votre modèle il n’y a pas la ermeture (6).

2
1. DEPLACEMENT DE L’APPAREIL
(1) Lorsque vous déplacez votre cave, ne l’inclinez pas à plus de 45
o
et toujours sur la face latérale du côté
du cordon d’alimentation.
(2) Pour réduire le temps de travail et économiser de l’énergie, installez votre cave dans un endroit adapté
où la température est comprise entre 0
o
C et 32
o
C. Vous devez laisser un espace permettant la circulation de
l’air autour de la cave, de telle sorte que la chaleur produite par le condenseur puisse être éliminée. Laissez un
espace d’au moins 8 cm entre le mur et l’arrière de votre cave à vin. Eloignez votre cave à vin de tout autre
appareil domestique tel que réfrigérateur, soudeuse électrique… pour éviter les interférences.
(3) Eloignez votre appareil de toute source de chaleur.
(4) Evitez de le placer dans une pièce trop humide (lingerie, buanderie, etc.) ou dans une zone susceptible
d’être inondée.
(5) Placez l’appareil sur une surface plane et solide. Inclinez légèrement la cave à vin vers l’arrière afin de
procéder au réglage des pieds avant (réglage par vissage ou dévissage) de manière à mettre parfaitement votre
cave à niveau.
2. MONTAGE DE VOTRE CAVE AVIN
3.1 Récapitulatif des pièces

3
1. Bouchon 2. Vis 3. Charnière supérieure 4. Bouchon
5. Clip de ermeture 6. Vis cruci orme 7. Rondelle
8. Axe de porte 9. Rondelle 10. Ecrou de charnière 11. Pivot
12. Bouchon 13. Poignée de porte 14. Vis à tête raisée

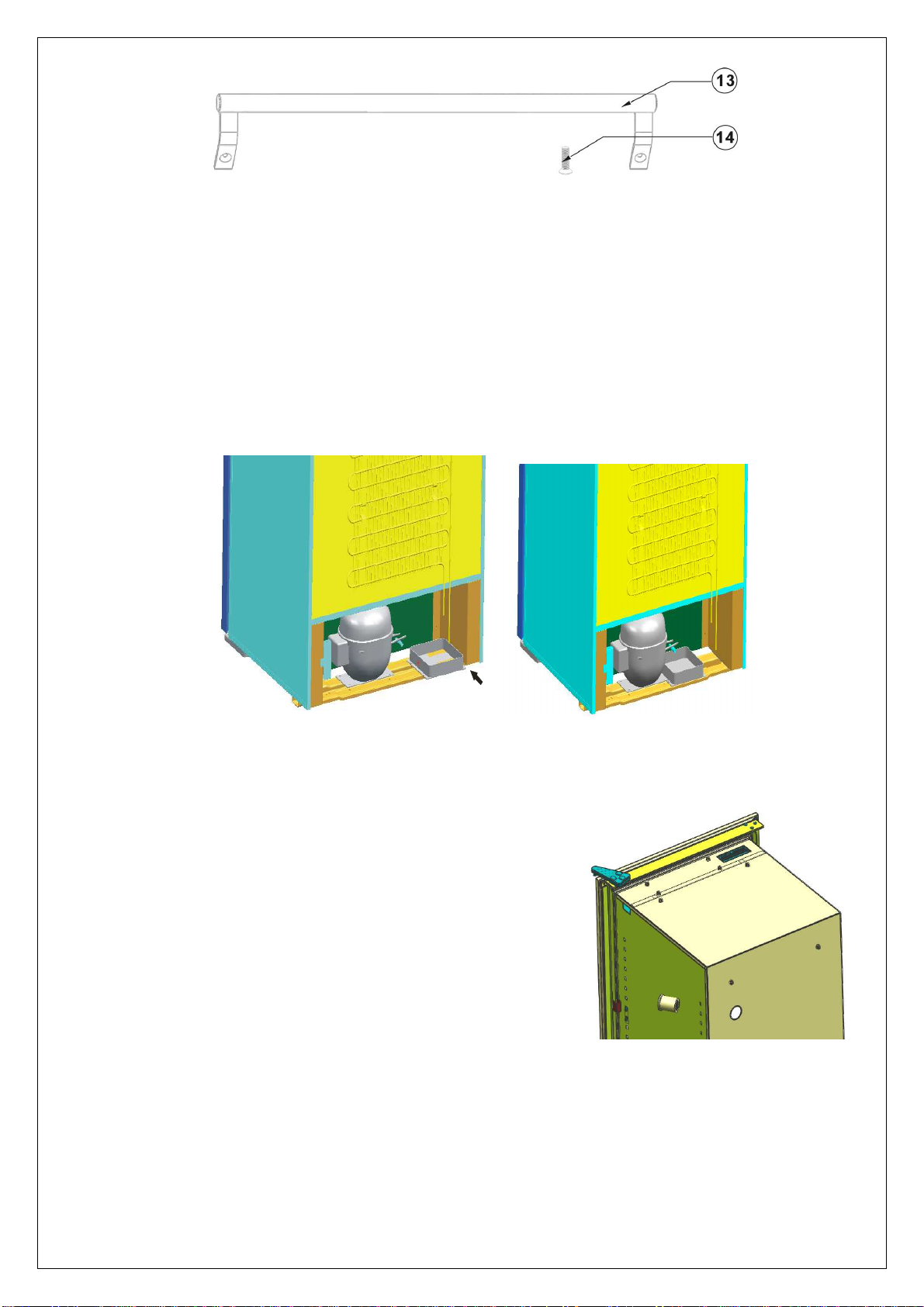

3.2 Installation du bac de récu ération d’eau
Veuillez installer le bac de récupération d’eau sur le support du compresseur, à l’arrière de votre
cave, de açon à ce que le petit tuyau d’évacuation de l’eau débouche sur ce bac (voir schéma
ci-dessous) :
3.3 Montage du filtre à charbon actif
Positionnez le iltre à charbon, que vous trouverez
dans la boite “accessoires”, en le rentrant par
l’intérieur de votre cave, dans l’ori ice d’aération situé
en haut. Vous pouvez utiliser le iltre à charbon
pendant un an. Changez-le ensuite. Contactez votre
distributeur local pour obtenir un nouveau iltre à
charbon acti . Avant d’insérer le nouveau iltre,
enlevez le iltre usagé.

4
3.4 Montage de la oignée de orte
Vous trouverez la poignée et deux vis à tête raisée dans le sac à accessoire qui se trouve
à l’intérieur de la cave. Suivez le schéma suivant pour ixer la poignée sur la porte.
3.5 Réversibilité de la orte (sauf modèles avec serrure)
Vous pouvez changer le sens d’ouverture de la porte de la droite vers la gauche. Pour ce aire,
procédez comme suit :
(1) Fermez la porte.
(2) Enlevez délicatement les bouchons à l’aide d’une lame ine, dévissez les vis et tirez la
charnière supérieure.

5

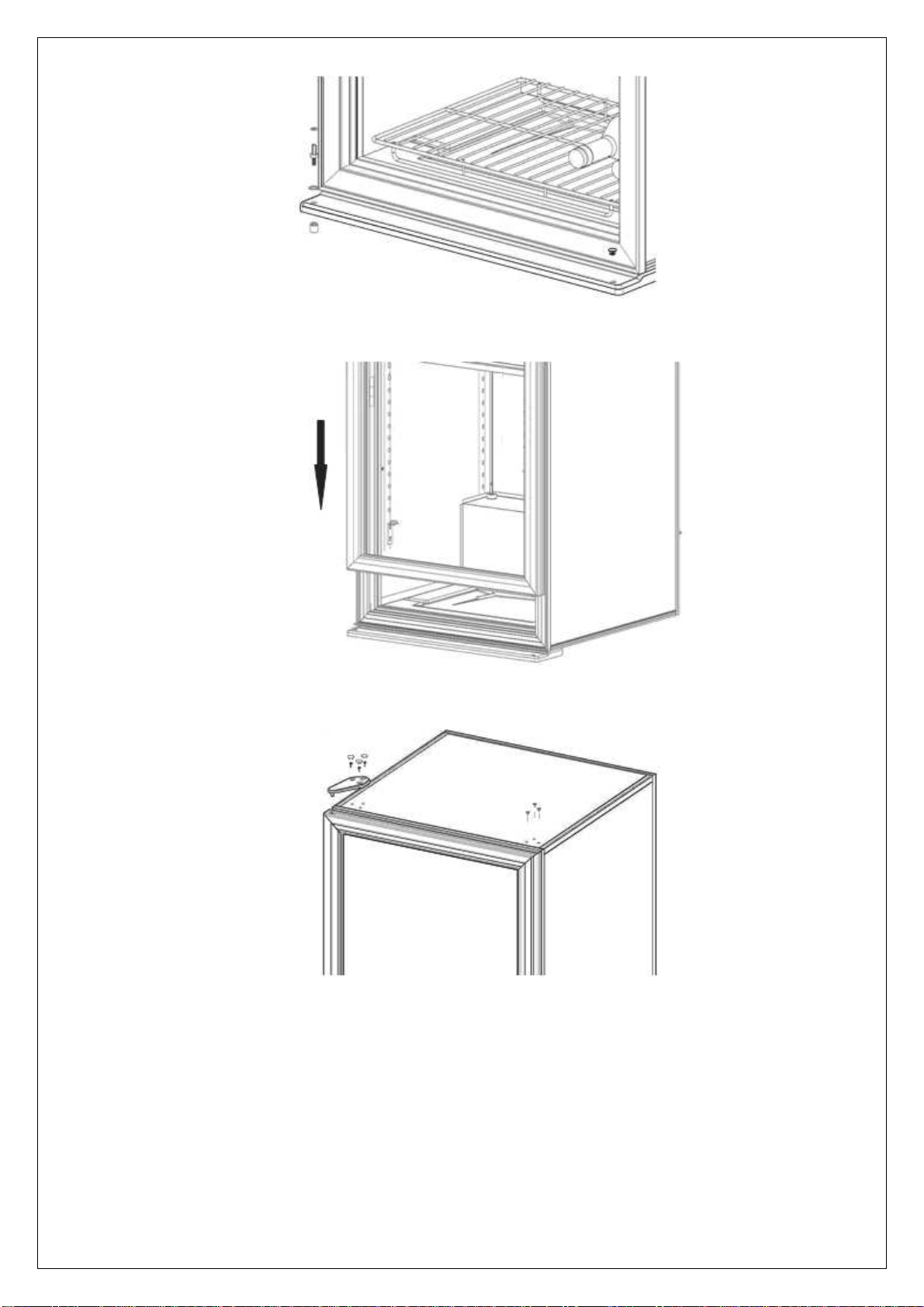

(3) Otez la porte de la cave en l’ouvrant légèrement, puis en soulevant vers le haut.
(4) Dévissez le clip de ermeture situé sur le côté gauche de la porte, puis ixez-le sur le côté
droit de la porte.
(5) Enlevez le bouchon situé à droite, devissez l’axe de porte avec la rondelle, puis revissez-le
sur la même pièce sur le côté opposé (voir sur le schéma ci-dessus).

6
(6) Tournez la porte de 180
o
, soulevez légèrement la porte et déplacez vers le bas, replacez la
porte sur son axe.
(7) Remettez en place la charnière à l’aide des vis, de açon à ce que la porte soit bien parallèle
à la carrosserie. Replacez les bouchons.
Attention : Nous vous ra elons que si votre modèle est avec une orte
avec une serrure la orte n’est as réversible.

7
3.6 Montage des clayettes
3.6.1 Montage des su orts de clayettes
Le support de clayette doit être installé avant de placer les clayettes. Pour voir comment
procéder, ré érez-vous au schéma ci-dessous. Placez le support de clayette dans le trou à l’intérieur
de la carrosserie et pressez-le vers le bas de açon à ce que le support soit ermement ixé dans la
carrosserie. La carrosserie comporte un support avant et un support arrière. Le plus long est le
support arrière, il doit être ixé à l’intérieur de la carrosserie dans un des ori ices situés vers l’arrière,
le support avant doit être ixé à l’intérieur de la carrosserie dans un des ori ices situés vers l’avant.
Les deux supports doivent être au même niveau pour que la clayette reste en par aite position.
3.6.2 Montage des clayettes en bois
Pour installer votre clayette en bois, ré érez-vous au schéma ci-dessous. Mettez la clayette sur
le support en poussant d’abord la partie avant. Assurez-vous que le pivot en bois soit placé après
l’appui du support arrière (voir schéma ci-dessous).

8

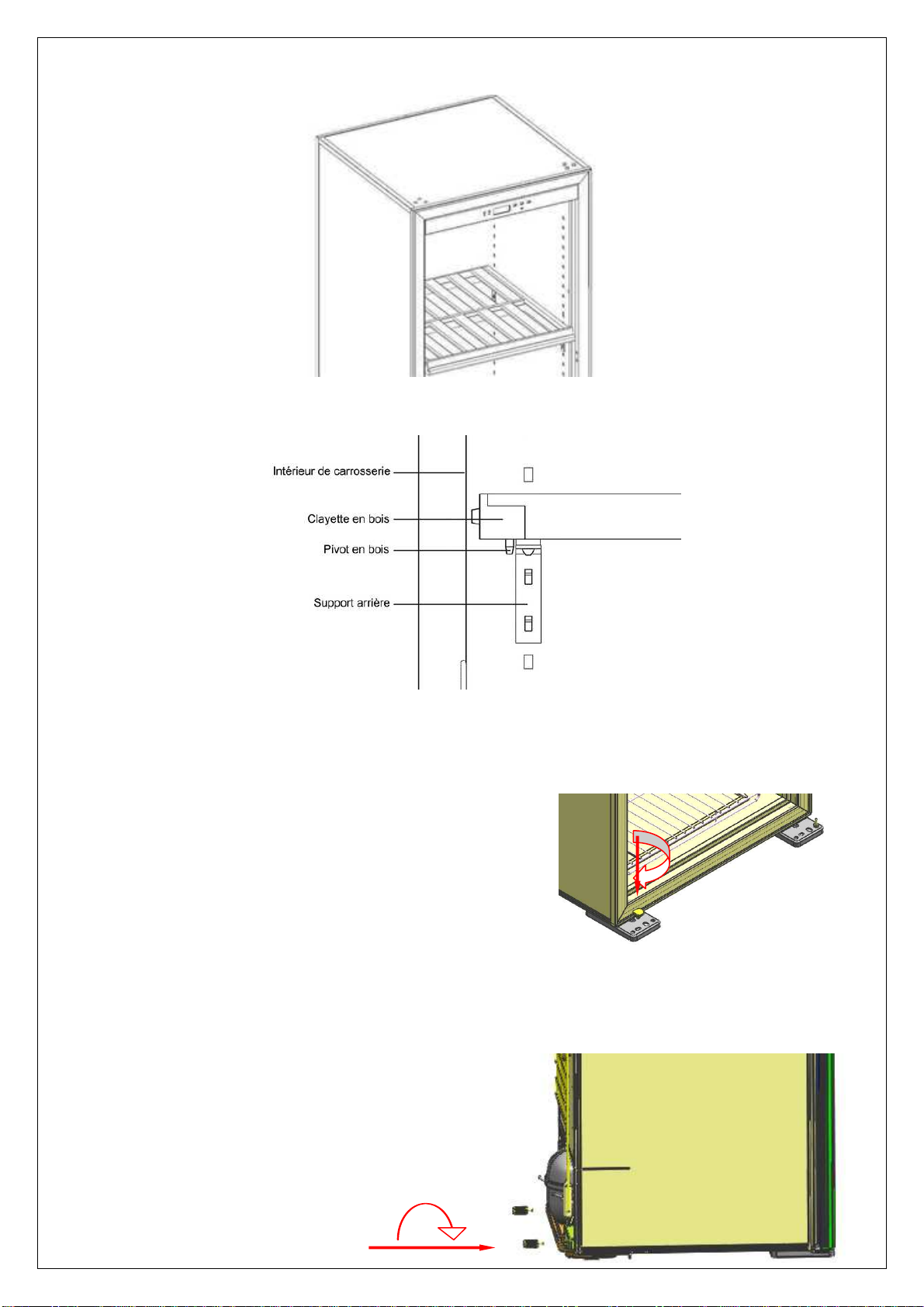

Positionnement des clayettes en bois
Positionnement du pivot en bois et du support de clayette arrière
3.7 Inverser les supports de la porte
Une vis supporte la porte, si vous devez inversez le sens de la
porte il faut aussi inverser les supports de la cave. Dévissez la
vis de support et replacez la sur l’autre support.
3.8 Installation des butoirs à l’arrière de la cave
Si votre cave est placée contre un mur, les butoirs garantissent une bonne distance de séparation entre le mur
et votre cave, afin que celle-ci soit assez aérée.

9
4. MODE D’EMPLOI( Contrôle et réglage)
4. 1 Descri tif du tableau de commande
4.1.1 Détails des fonctionnalités
4.1.2 Réglage des tem ératures
1 – La zone de température concernée par le réglage est la zone supérieure si le symbole
apparait, et la zone in érieure si le symbole apparaît ;
2- Appuyez sur , ré appuyez sur si la zone de température de réglage n’est pas la bonne. La
température clignote, appuyez ensuite sur ou pour régler la température. Appuyez
sur pour valider la nouvelle consigne et attendez 8 secondes que l’écran a iche de nouveau la
température réelle dans la cave.
Alarme de changement du filtre à charbon actif
Lorsque le iltre à charbon acti sera en in de vie, le symbole clignotera et un signal sonore se
déclenchera. Changez le iltre à charbon acti et appuyez sur la touche pendant 5 secondes.
Réinitialisez la durée de vie de votre nouveau iltre en appuyant sur .Vous pouvez à tout moment
obtenir une indication sur la durée de vie de votre iltre à charbon en appuyant sur 5secondes sur la
touche

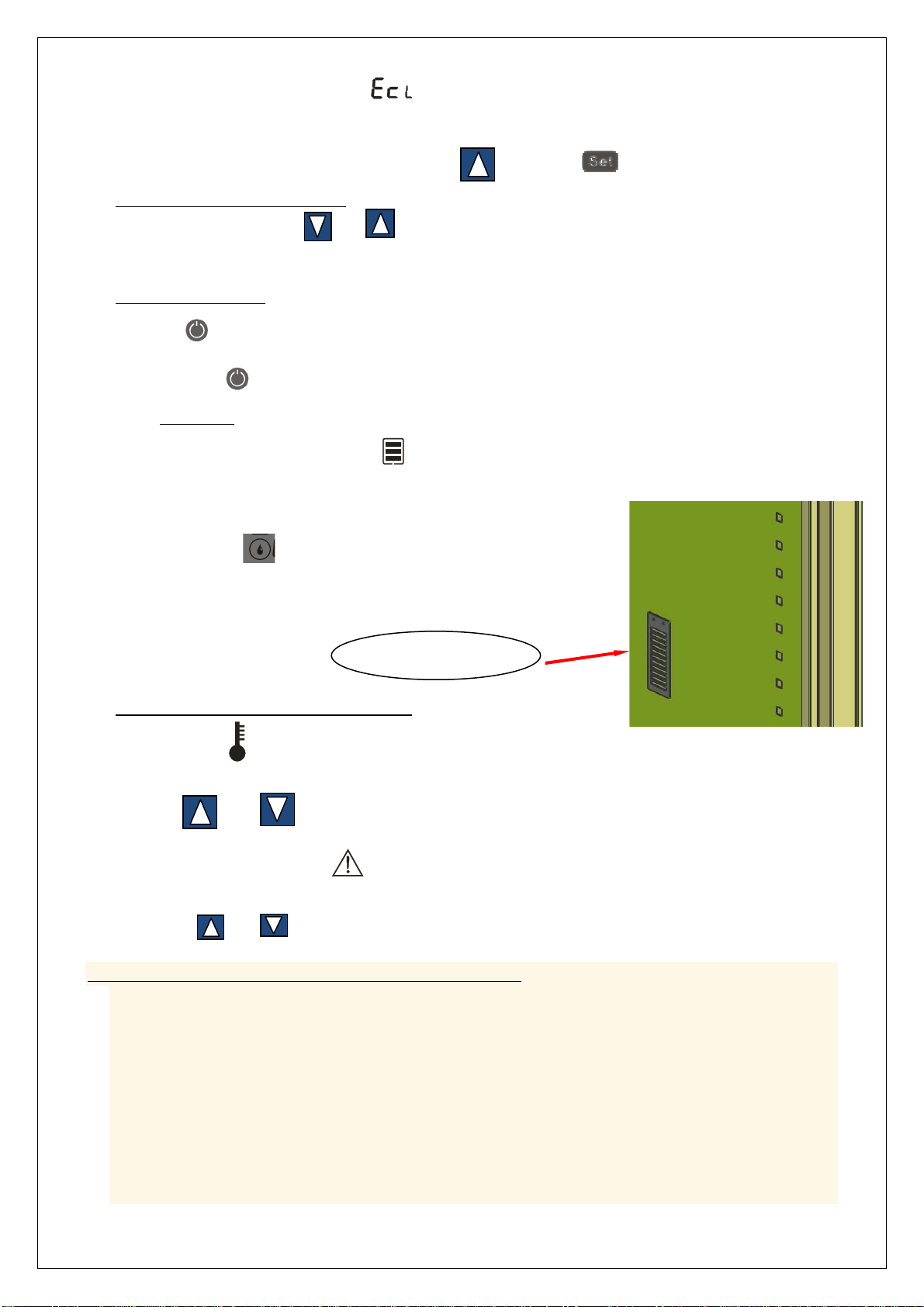

Fonction éclairage ermanent
Pressez pendant 5 secondes, s’a iche alors le symbole .
-Si le symbole s’a iche à côté, soit , cela signi ie que l’éclairage LED se déclenche
uniquement lorsque la porte est ouverte

10
-Si il n’y a aucun symbole, soit seulement, cela signi ie que votre éclairage LED est en
permanence allumé, que la porte soit ouverte ou ermée.
Pour changer de mode d’éclairage appuyez sur puis sur pour valider votre choix.
Indication de l’hygrométrie
Appuyez en même temps sur et pendant 5 secondes pour voir s’a icher le taux d’humidité
dans votre cave.
Mise sous tension
Appuyez sur pendant 5 secondes, toutes les onctions seront désactivées y compris l’a ichage et les
LED. Appuyez sur doucement pour remettre en onction.
4.1.3 L’alarme
L’alarme d’ouverture de porte : s’a iche (clignotant) lorsque la porte est ouverte pendant
plus de 15 minutes, et une alarme sonore vous avertit trois ois toutes les 30 secondes. L’alarme
sonore s’arrêtera automatiquement après 3 minutes.
Humidité : le voyant clignotera si l’humidité est in érieure
à 50% pendant plus de 72 heures. Il s’arrêtera de clignoter dès lors que
l’humidité sera passée au dessus des 50 %.
4.1.4 Anomalies de fonctionnement
Température : s’a iche (clignotant) lorsque la température est anormalement haute ou basse.
Une alarme sonore vous avertit toutes les 10 secondes et s’arrête lorsque vous appuyez sur les
touches ou
Circuits chaud et roid : s’a iche (clignotant) en cas de dé aillance des circuits chaud et
roid, une alarme sonore vous avertit toutes les 10 secondes et s’arrête lorsque vous appuyez sur les
touches ou
4.1.5 La osition hiver : comment fonctionne t-elle ?
1. Lorsque la température réglée à l’intérieur de la cave est in érieure à la température extérieure, le
circuit de re roidissement se met en marche a in d’abaisser la température. Le témoin de mise en
marche du circuit roid sera allumé (vert).
2. Lorsque la température réglée à l’intérieur de la cave est supérieure à la température extérieure
(dans un garage ou dans une cave l’hiver par exemple), le circuit de chau e se met en marche
pour assurer le maintien de la témpérature demandée. Le témoin du circuit de chau e sera
allumé (rouge).
Ainsi la température ambiante n’in lue pas sur la température à l’intérieur de votre cave.
Sonde hygromètre

11
5. AVERTISSEMENT
(1) Après le déballage de votre cave, apportez les pièces d’emballage dans une déchetterie, elles
seront pour la plupart recyclées.
(2) N’essuyez pas l’arrière de la cave à vin avec une éto e humide.
(3) Ne placez pas d’appareil électrique ni d’aliment en haut de l’armoire.
(4) N’utilisez pas l’appareil à l’extérieur.
(5) Dépoussiérez le condenseur arrière au moins 2 ois par an.
(6) Le compresseur commence à onctionner pendant 3 minutes après la mise en onction de
l’alimentation électrique : si le compresseur ne commence pas à onctionner immédiatement,
cela ne signi ie pas qu’il y ait une anomalie.
(7) Débranchez l’alimentation électrique et arrachez le cordon d’alimentation avant de soulever la
cave. Ôtez toutes les bouteilles de la cave avant de la déplacer.
(8) Gardez la porte ouverte le moins de temps possible. Ouvrez seulement en cas de besoin.
(9) Ne laissez pas les en ants grimper, s’asseoir, se tenir debout sur la cave ni se suspendre aux
clayettes de la cave à vin. Ils pourraient endommager la cave et se blesser gravement.
(10) Prendre soin de toujours mettre les cle s hors de portée des en ants, pour éviter qu’ils s’y
en erment.
(11)N’essayez pas de réparer les cordons endommagés ou les composants électriques. Contactez
votre distributeur ou un technicien SAV.

12
6. ANALYSE DES PROBLEMES SIMPLES
Problème Analyse du problème Mode de résolution
Le compresseur ne
onctionne pas
L’alimentation électrique
n’est pas branchée
Véri iez l’alimentation électrique
Le cordon d’alimentation est
endommagé
Véri iez l’alimentation électrique
Un usible a grillé Contactez votre distributeur ou un
technicien SAV
Dé aillance de circuit
intérieur
Contactez votre distributeur ou un
technicien SAV
L’alimentation électrique
s’interrompt
Véri iez si l’alimentation électrique est
interrompue
En cours de dégivrage Phénomène normal, le compresseur
onctionnera lorsque le dégivrage sera
terminé
Le compresseur
onctionne
bruyamment ou par
intervalles réquents
Instabilité d’alimentation
électrique
Débranchez l’appareil, aites-le
onctionner de nouveau après 3
minutes
La cave n’est pas sur une
sur ace plane
Réglez par aitement les pieds avant
jusqu’à ce que l’appareil soit de
niveau
Froid insu isant Consigne de température
trop haute
Véri iez la température, réglez à
nouveau la température demandée
Ouverture de la porte trop
longue et réquente
Ouvrez la porte seulement en cas de
besoin
Joint de la porte endommagé Contactez votre distributeur ou un
technicien SAV
La LED ne s’allume
pas
Anomalie de circuit
électrique
Contactez votre distributeur ou un
technicien SAV
LED endommagée Contactez votre distributeur ou un
technicien SAV
On ne peut pas
ermer la porte
correctement
L’armoire n’est pas de niveau Réglez les pieds avant jusqu’à ce que
la cave soit par aitement à niveau
Montage incorrect de la porte
après un changement du sens
d’ouverture
Voir le chapitre réversibilité de la
porte et l’installer correctement
La clayette va jusqu’à
l’extérieur de la carrosserie
Déplacez la clayette vers l’arrière au
bon emplacement

13
1.DESCRIPTION OFYOUR WINE CABINET
1. Cabinet case 2. Control and adjustment panel 3. LED lights 4. Carbon filter 5.Wooden shelf
7.adiabatic board 8. adiabatic bar 9. Bottom grid 10. Plinth 11. Adjustable leveling feet 12. Hinge
13. Glass door 14. Temperature probes 15. Shelf bracing hook 16. Bottom pivot guide
Note: If your product is without lock, there is no closing clip (6)

14
2.PLACE YOUR CABINET
(6) When moving your wine cabinet, do not incline it more than 45
o,
and always toward side where the
power lead is located.
(7) In order to reduce the working time and save power, place your cabinet at where the temperature is
between 0
o
C~32
o
C, and there should be space to allow air to flow around the cabinet, so the heat
produced by condenser can be eliminated in time. Leaving a space of at least 8cm between the wall
and the back of your wine cabinet. Please keep your wine cabinet away from other domestic
appliances like fridge, electric welding machine to avoid interference.
(8) Away from heat source.
(9) Place at proper humidity location. Not too wet (wash room, utility room, etc.). Never place your
wine cabinet in a location liable to flooding.
(10) Be on a flat solid floor. Gently incline the wine cabinet backwards in order to adjust the front feet
(screw adjustment) so that your wine cabinet stands at perfect level.
3.INSTALLINGYOUR WINE CABINET
3.1 Summary of parts

15
1. Grommet 2. Screw 3. Top hinge 4.Grommet 5. Closing clip
6. Phillips screw 7. Washer 8. Door pivot guide 9. Washer 10. Hinge nut 11. Pivot
12. Grommet 13. Handle of door 14. Chamfer head screw
3.2 Installing the drip tray
Install the drip tray on the compressor support at the back of the cabinet, locating it under the small pipe
protruding from the housing, the lower part of the tank being placed under this pipe. See diagram below:
Installing the drip tray
3.3 Installing the carbon filter
Install the carbon filter, which you will find inside your
cabinets “accessories” box, by placing it in the air circulation
hole located on the top inside the cabinet. The carbon filter can
be used for one year, please change it thereafter. Contact your
local distributor for new carbon filter. Please remove the used
carbon filter before inserting the new one.

16
3.4 Installing the handle of door
You can find a handle and two chamfer head screws in your accessories box .Following a diagram below you
can fix the handle on the door.
Installing the handle of door
3.5Alternative hanging of the door (excepted door with lock)
The door is set to be hinged right at purchase; you can change it to left. To do this, proceed as follows:
(8) Close the door.
(9) Remove the grommets gently using a fine blade, loosen the screws and remove the upper hinge.

17
(10) Remove the door from the case by opening it slightly and then lifting.
(11) Unscrew the closing clip on the left, and then fix it on the right.
(12) Remove the grommet on the right, unscrew the door pivot guide with the washer, and then tighten
nit onto the same part on the opposite side.

18
(13) Turn the door 180
0
，slightly lift the door and move down, replace the door on its pivot guide.
(14) Relocate the hinge, using the screws in such a way so that the door is parallel with the case. Replace
the grommets.
Important : Please note that models with lock are not reversible

19
3.6 Installing the shelves
3.6.1 Installing the shelf bracing
Shelf bracing should be installed before placing the shelves, the process see diagram below. Putting the shelf
bracing hook in the hole inside the case and press down, this allow the shelf bracing to be hitched firmly
inside the case. There are front and back shelf bracings, the longer one is back shelf bracing, should be fixed
with the hook on the back inside the case; another type is front shelf bracing, should be fixed with the hook on
the front inside the case. The two shelf bracings should be at the same level to keep the shelf stay at a perfect
position.
Two dumpy wires in front of the shelf should lock the shelf on the shelf bracing
