Labconco CentriVap-105 Cold Trap Instruction Manual

Quick Start Installation Guide 7389912, Rev. B, ECO #L106
Quick Start
Installation Guide
CentriVap®Centrifugal Concentrator Systems
Quick Guide to Installation
Sistemi concentratori centrifughi CentriVap®
Guida rapida all'installazione
Systèmes de concentrateur centrifuge CentriVap®
Guide d'installation rapide
CentriVap®ZentrifugaleKonzentratorsysteme
Kurzanleitung zur Installation
Sistemas de concentrador centrífugo CentriVap®
Guía de instalación rápida

Page 1 of 4
CentriVap®Centrifugal Concentrator Systems
Quick Guide to Installation
Note: This Quick Guide to Installation may not provide all the information for
your installation. Refer to the User’s Manual for details and precautions. Do not
discard packaging until you have identified all parts that were shipped and the
products operate properly.
Preparations
Step 1. Proper Electrical Supply
230V, 50 Hz models
o15-Amp dedicated single phase circuit. Additional
appliances on the same circuit may cause the current to
exceed the rating of the circuit breaker or fuse.
oFrequency must agree with the serial tag rating.
Improper frequency will damage the compressor.
Step 2. Vacuum Pump Requirements
For aqueous samples
o90 liters per minute free flow rate (5,2 m3per hour)
o0,002 mBar ultimate vacuum
For volatile solvent samples
o42 liters per minute (8,6 m3 per hour)
o200 mBar ultimate vacuum is adequate
oPTFE
Plug Requirements on vacuum pump power cord
o230V models - reverse IEC plug
Hose barb connection to fit 13mm (0.5 inch) inside diameter
vacuum hose
Step 3. Vacuum Trap Requirements
When using a mechanical pump that is not corrosion resistant,
the CentriVap Cold Trap or equivalent trap must be used in the
vacuum line to prevent damage from solvent vapors. When
evaporating acids, it is advisable to include a soda lime acid
secondary trap in the vacuum line. This adds additional
protection for the pump

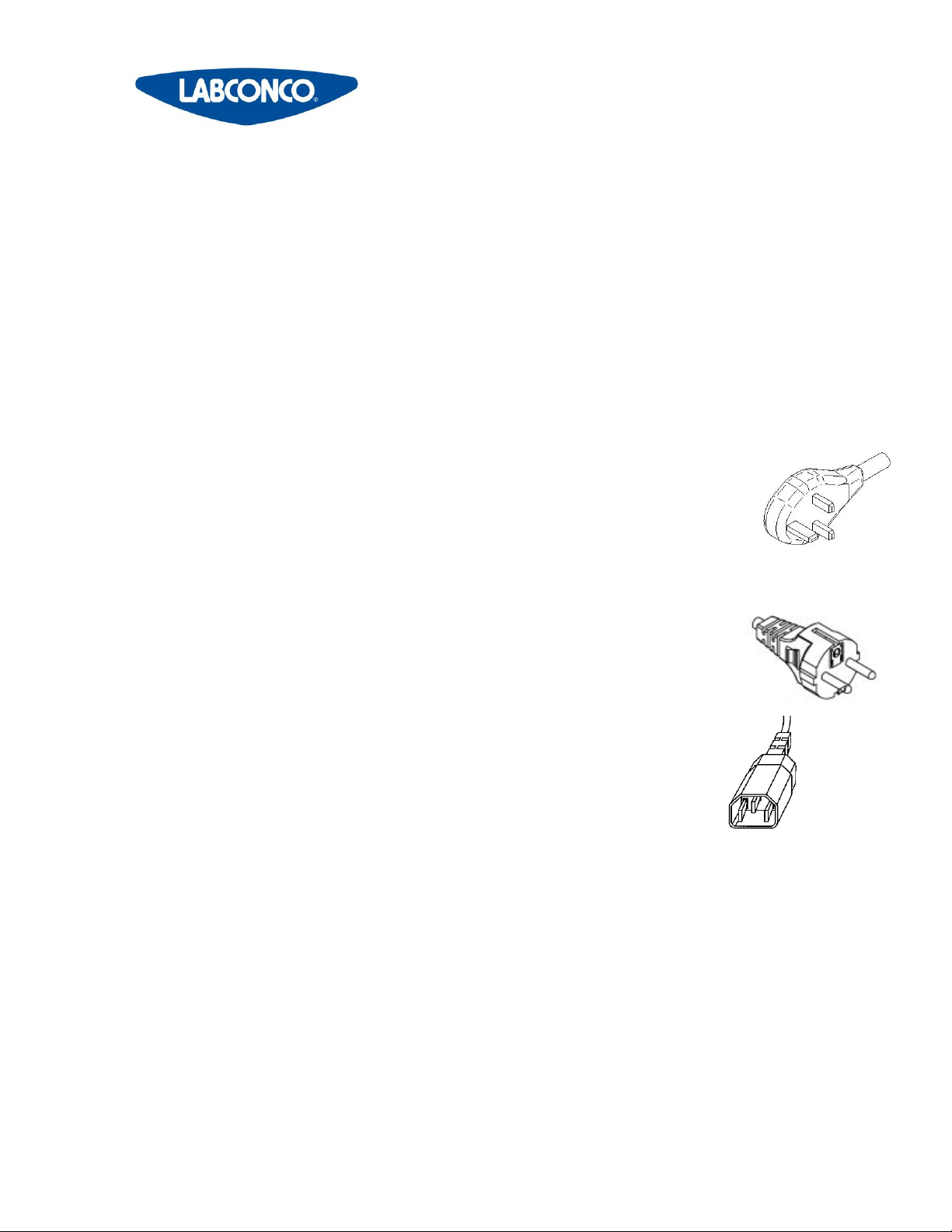

Reverse IEC plug
EU plug
UK plug

Page 2 of 4
Inlet Fitting
Inlet Hose
Barb
WARNING: It is recommended that the vacuum pump be located inside a fume hood or other laboratory
ventilation device if hazardous solvents are used in the CentriVap. If this is not possible, the vacuum
pump should have a hose attached to the exhaust port and the other end of the hose should be
positioned inside the fume hood or ventilation device.
Installation
Step 4. Vacuum Pump Set Up (Rotary Vane
pump shown)
Remove protective caps from inlet and outlet
ports.
Some vacuum pumps have inlet fittings that
screw into the inlet port. Make sure the O-ring
is on the sealing surface. Insert fitting into the
pump housing and tighten securely
Some vacuum pumps have inlet fittings that
clamp to the pump. Place the centering ring
with filter screen on the inlet fitting.

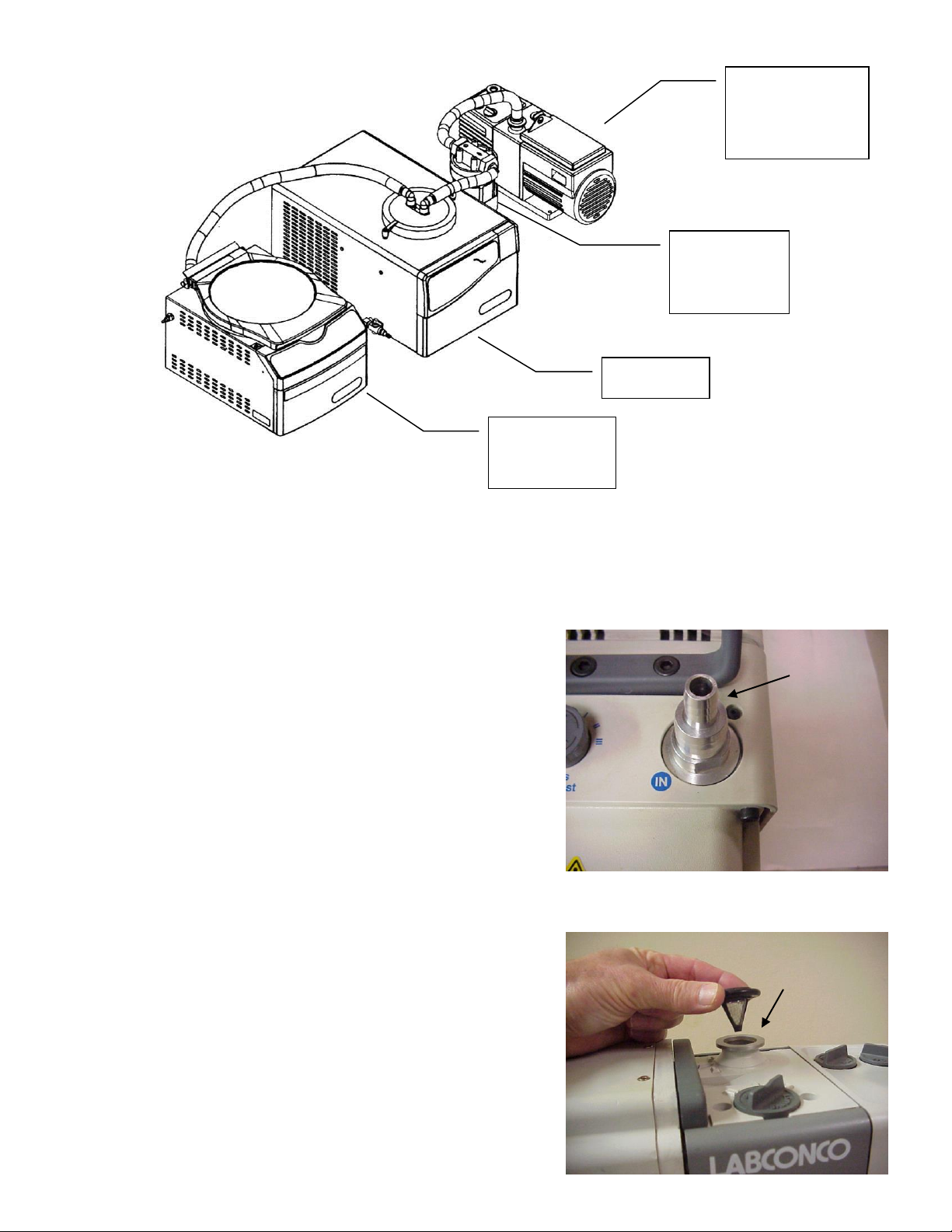

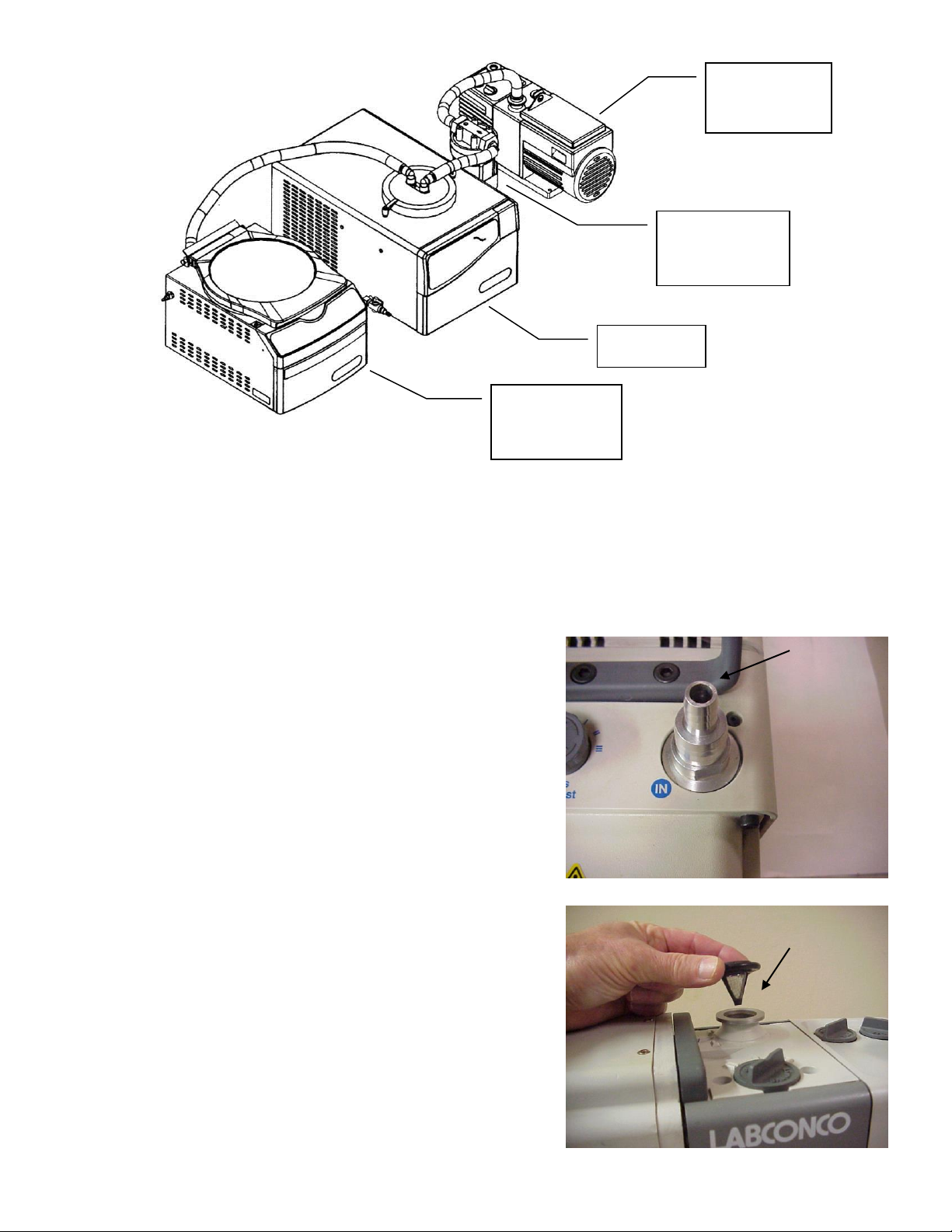

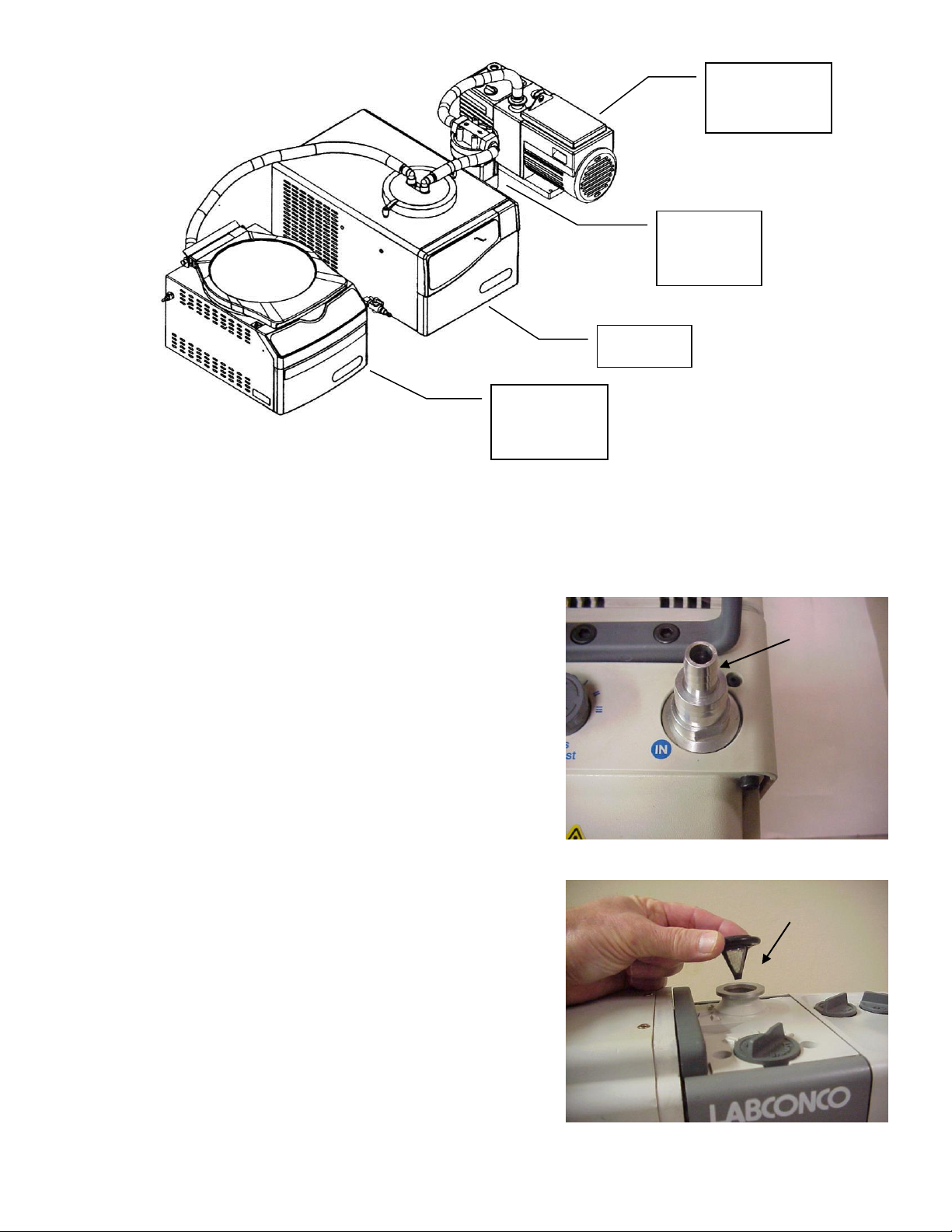

CentriVap
Centrifugal
Concentrator
Cold Trap
Secondary
Trap (if
necessary)
Rotary Vane
or Diaphragm
Vacuum Pump

Page 3 of 4
Hose Barb
Clamp
Place the hose barb fitting on top of the
centering ring.
Secure the fitting with the clamp.
On rotary vane pumps only, attach the
exhaust filter to the exhaust port. Some
pumps have filters that screw in.
Others require that a centering ring is
placed on the fitting and then a clamp
secures it similar to the inlet fitting.
NOTE: Rotary vane vacuum pumps
must have an exhaust filter to prevent
oil mist from exiting the pump and
depleting the oil supply.
Fill the pump with oil so the level is
between the lines on the sight gauge on the end of the pump housing.
Verify that the vacuum pump voltage setting agrees with the Concentrator voltage
shown on the serial number label.
Turn the vacuum pump power switch ON. (Rotary Vane or Diaphragm pumps)
For rotary vane
pumps, set the
gas ballast to
closed or
minimum
position.

Page 4 of 4
Step 5. Electrical Connections
Vacuum Pump –The vacuum pump is powered through the CentriVap’s controls. If
not equipped, attach a reverse IEC connector to the power cord of the vacuum pump
so it can plug into the back of the concentrator.
CentriVap Concentrator –Plug the CentriVap into the electrical outlet that matches the
rating shown on the label (lower-rear).
Testing or Start Up
Step 6. Testing the System
Turn the CentriVap power switch ON.
Close the lid on the CentriVap
Close the lid on the Cold Trap (if equipped)
Press the Run/Stop button
Once the CentriVap attains speed the vacuum pump should start automatically
To stop the CentriVap and vent, press the Run/Stop button
If the CentriVap or Cold Trap fails to perform as expected, consult the User’s Manuals
for troubleshooting information or call Labconco.
LABCONCO CORPORATION 8811 Prospect Ave, Kansas City, MO 64132
[phone] or [phone] • [phone] fax • labconco.com

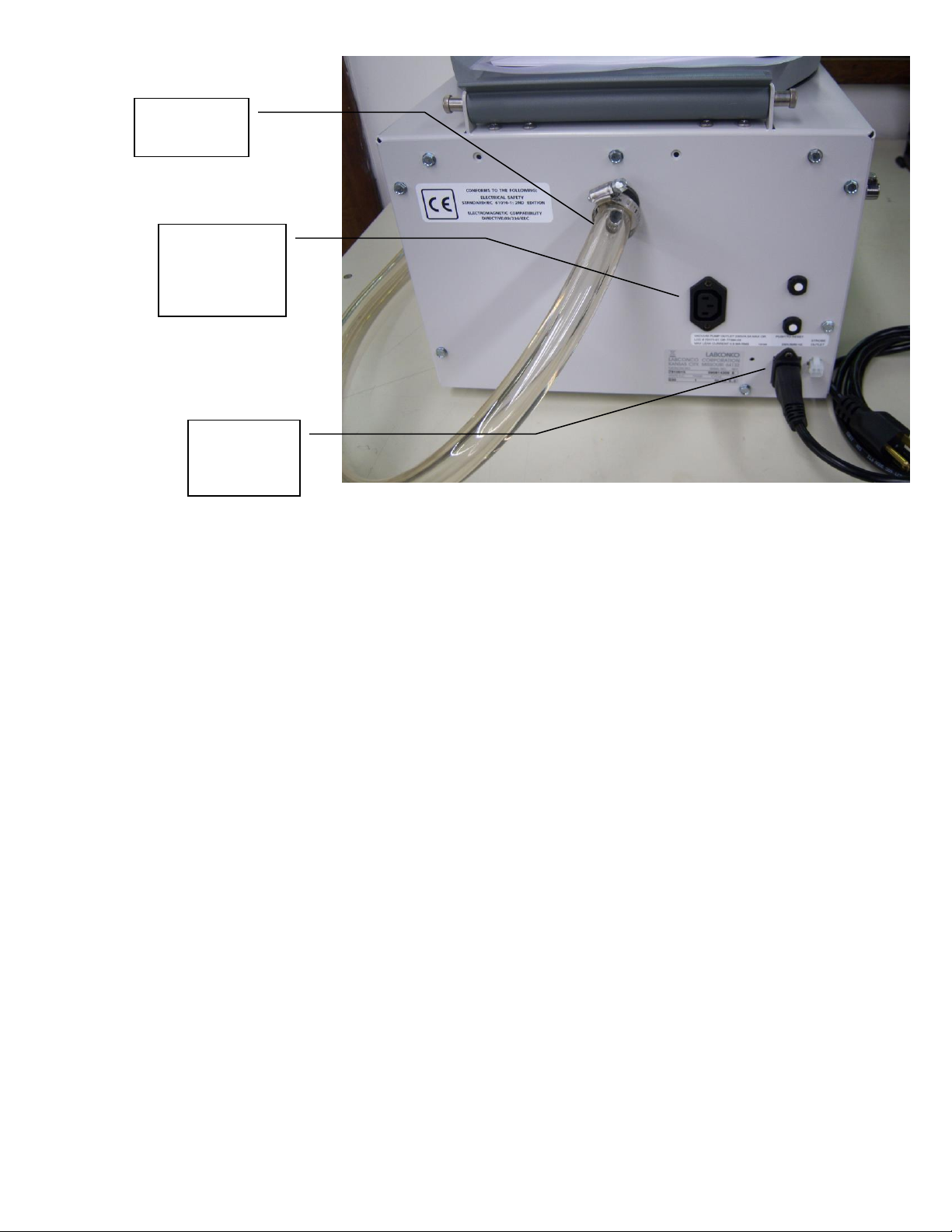

Vacuum
Hose to Trap
Vacuum Pump
Power Cord
with Reverse
IEC Connector
Power Cord
to Electrical
Service

Page 1 of 4
Sistemi concentratori centrifughi CentriVap®
Guida rapida all'installazione
Nota bene. Questa guida rapida può non offrire tutte le informazioni necessarie
per l'installazione. Fare riferimento al manuale operativo in merito ai particolari
ed alle precauzioni. Non smaltire l'imballaggio prima di identificare tutti i pezzi
spediti e verificarne il buon funzionamento.
Approntamento
Passo 1. Alimentazione elettrica
Modelli da 230 V, 50 Hz
oCircuito monofase dedicato da 15 A. L'alimentazione di
ulteriori dispositivi tramite lo stesso circuito può far sì che
la corrente superi il valore nominale dell'interruttore
automatico o del fusibile.
oLa frequenza deve corrispondere a quella indicata
sull'etichetta del numero di serie e dei valori nominali.
Una frequenza errata può danneggiare il compressore.
Passo 2. Requisiti della pompa a vuoto Per i campioni acquosi
oPortata libera di 90 litri al minuto (5,2 m3/h)
oVuoto finale di 0,002 mbar
Per campioni di solventi volatili
o42 litri al minuto (8,6 m3/h)
oUn vuoto finale di 200 mbar è adeguato
oPTFE
Requisiti di spina del cavo di alimentazione della pompa a vuoto
oModelli da 230 V –spina IEC
Connessione a portagomma per tubi a vuoto aventi un diametro
interno di 13 mm
Passo 3. Requisiti della trappola a vuoto
Quando si usa una pompa meccanica che non sia resistente
alla corrosione, è necessario dotare la linea di aspirazione di
una trappola fredda CentriVap o equivalente, in modo da evitare
i danni causati dai vapori di solvente. Quando si fanno
evaporare acidi, è opportuno predisporre sulla linea di
aspirazione una trappola secondaria antiacido a base di calce
sodata, in modo da proteggere ulteriormente la pompa.
Spina IEC
Spina UE
Spina del
Regno Unito

Page 2 of 4
Raccordo di
ingresso
Ingresso con
portagomma
AVVERTENZA! Se si usano solventi pericolosi nel concentratore CentriVap, si consiglia di collocare la
pompa a vuoto sotto una cappa di aspirazione o un altro dispositivo di ventilazione da laboratorio. Se
ciò non fosse possibile, collegare un tubo all'uscita di scarico della pompa a vuoto, posizionando
l'estremità opposta di tale tubo sotto una cappa di aspirazione o altro dispositivo di ventilazione.
Installazion
Passo 4. Approntamento della pompa a
vuoto (è illustrata una pompa rotativa a
palette)
Rimuovere i tappi di protezione dall'ingresso e
dall'uscita.
Alcune pompe a vuoto sono dotate di raccordi
di ingresso filettati. Accertarsi che l'O-ring sia
ben posizionato sulla superficie di tenuta.
Inserire il raccordo nell'alloggiamento della
pompa e serrarlo saldamente.
Altre pompe a vuoto sono dotate di raccordi di
ingresso a morsetto. Posizionare l'anello di
centraggio munito di filtro a retino nel
raccordo di ingresso.

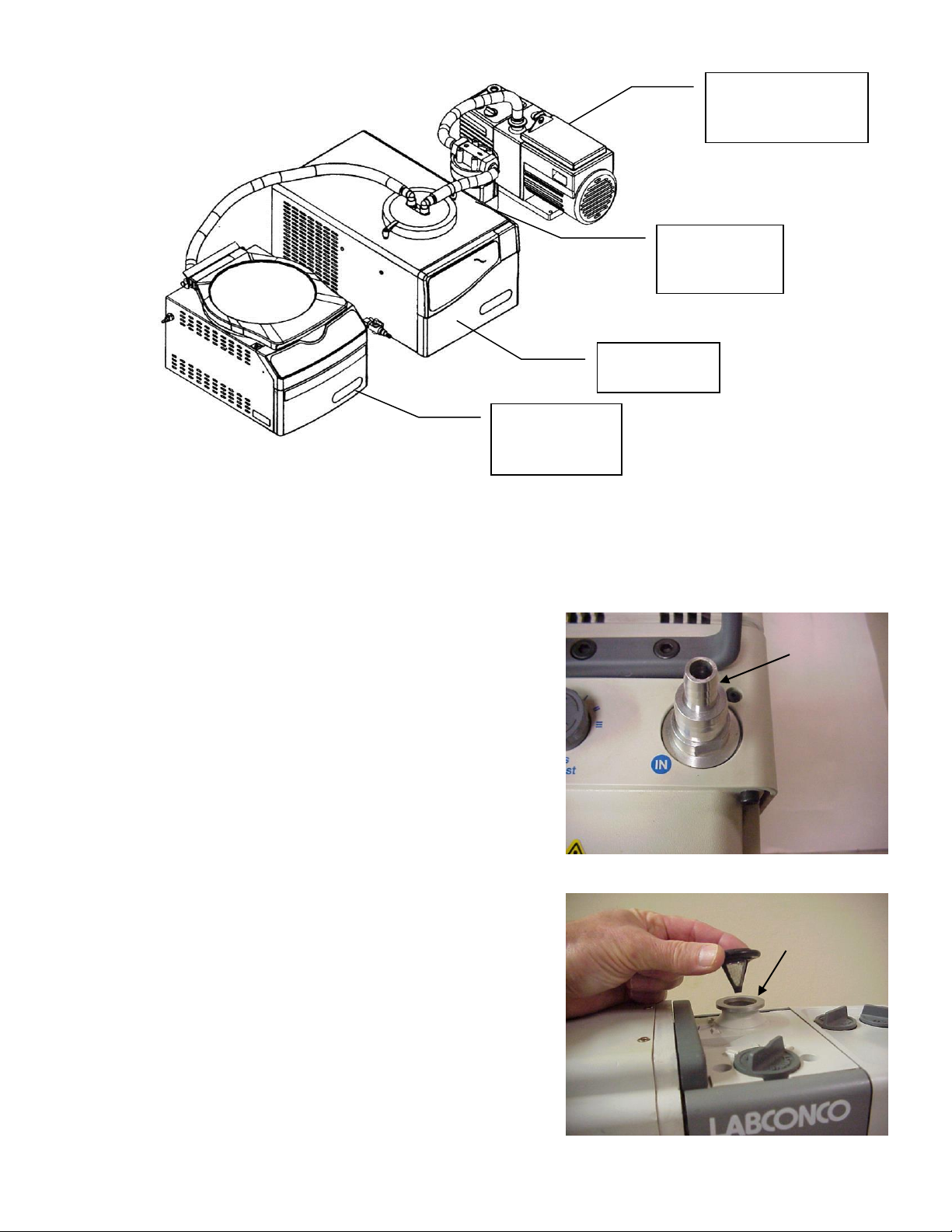

Concentrator
e centrifugo
CentriVap
Trappola
fredda
Trappola
secondaria
(se
necessaria)
Pompa a
vuoto, rotativa
a palette o a
diaframma

Page 3 of 4
Portagomma
per tubi
Morsetto
Posizionare il portagomma per tubi sopra
l'anello di centraggio.
Fissare saldamente il raccordo con il morsetto.
Nel caso delle pompe rotative a palette,
collegare il filtro all'uscita di scarico.
Alcune pompe sono dotate di filtri
filettati. Altre richiedono il
posizionamento di un anello di
centraggio sul raccordo ed il
morsettaggio del filtro, ripetendo il
trattamento riservato al raccordo di
ingresso.
NOTA BENE. Le pompe rotative a
palette devono essere munite di un filtro di scarico per evitare l'emissione di olio
nebulizzato e la conseguente deplezione della riserva di olio. Riempire il serbatoio
d'olio della pompa fino a raggiungere il livello di pieno tra le tacche dell'indicatore a
trasparenza posto sull'alloggiamento della pompa stessa.
Verificare che l'impostazione della tensione della pompa a vuoto corrisponda a quella
del concentratore, come riportata sulla relativa etichetta del numero di serie.
Far scattare l'interruttore di alimentazione della pompa a vuoto nella posizione ON
(pompe rotative a palette o a diaframma).
Nel caso delle
pompe rotative
a palette,
impostare la
manopola della
zavorra gas
(GAS
BALLAST)
nella posizione
chiusa o minima.

Page 4 of 4
Passo 5. Collegamenti elettrici
Pompa a vuoto –La pompa a vuoto viene alimentata tramite il CentriVap. Sempre che
non sia già dotata di tale connettore, collegare una spina IEC al cavo di alimentazione
della pompa a vuoto ed inserirla nella presa posta sul retro del concentratore.
Concentratore CentriVap –Inserire la spina del cavo di alimentazione del CentriVap in
una presa a muro alimentata da una rete i cui valori nominali corrispondano a quelli
riportati sull'etichetta (in basso sul retro dell'unità).
Collaudo o avviamento
Passo 6. Prova del sistema
Far scattare l'interruttore di alimentazione del CentriVap nella posizione ON.
Chiudere il coperchio del CentriVap
Chiudere il coperchio della trappola fredda (se fornita)
Premere il pulsante RUN/STOP
Quando il CentriVap consegue la velocità di esercizio, la pompa a vuoto dovrebbe
avviarsi automaticamente
Per arrestare il CentriVap e sfiatarlo, premere il pulsante RUN/STOP
Se il CentriVap o la trappola fredda non conseguono i risultati previsti, consultare il
relativo manuale operativo per individuare i possibili guasti o rivolgersi a Labconco.
LABCONCO CORPORATION 8811 Prospect Ave, Kansas City, MO 64132
[phone] or [phone] • [phone] fax • labconco.com
Tubo a
vuoto verso
la trappola
Presa IEC per
il cavo di
alimentazione
della pompa a
vuoto
Cavo di
alimentazione
in rete

Page 1 of 4
Systèmes de concentrateur centrifuge CentriVap®
Guide d'installation rapide
Remarque : Ce guide d'installation rapide peut ne pas fournir toutes les
informations nécessaires à votre installation. Veuillez vous reporter au manuel
de l'utilisateur pour les détails et les précautions. Ne jetez pas l'emballage tant
que vous n'avez pas identifié toutes les pièces qui ont été expédiées et vérifié
que les produits fonctionnent correctement.
Préparation
Etape 1. Alimentation électrique correcte
Modèles de 230 V, 50 Hz
oCircuit monophasé dédié de 15 ampères. Si d'autres
appareils électriques sont connectés au même circuit, le
courant pourrait dépasser la valeur nominale du
disjoncteur ou du fusible.
oLa fréquence doit être conforme à la valeur nominale de
l'étiquette du numéro de série. Une mauvaise fréquence
endommagera le compresseur.
Etape 2. Spécification de la pompe à vide
Pour les échantillons aqueux
oDébit à écoulement libre de 90 litres/minute (5,2
m3/heure)
oPression de vide limite de 0,002 mbar
Pour les échantillons de solvant volatil
o42 litres/minute (8,6 m3/heure)
oUne pression de vide limite de 200 mbar est suffisante
oPTFE
Spécification de la prise du câble d'alimentation de la pompe à
vide
oModèles de 230 V - prise IEC mâle
Raccord cannelé de tuyau, adapté au tuyau à vide d'un
diamètre intérieur de 13 mm (0,5 pouce)
Etape 3. Spécification du piège à vide
Lorsqu'on utilise une pompe mécanique qui n'est pas à
l'épreuve de la corrosion, le piège froid CentriVap ou équivalent
doit être utilisé dans la conduite de vide pour empêcher les
dommages causés par les vapeurs de solvant. Pour
l'évaporation des acides, il est recommandé d'inclure un piège
secondaire à chaux sodée/acide dans la conduite de vide. Ceci
fournit une protection supplémentaire à la pompe.
Prise IEC mâle
Prise
européenn
e
Prise anglaise

Page 2 of 4
Raccord
d'admission
Raccord
cannelé
d'arrivée
AVERTISSEMENT : Il est recommandé de situer la pompe à vide à l'intérieur d'une hotte de captation des
fumées ou autre dispositif de ventilation de laboratoire si des solvants dangereux sont utilisés avec
CentriVap. Si cela n'est pas possible, la pompe à vide doit avoir un tuyau attaché à l'orifice
d'échappement et l'autre extrémité du tuyau doit être placée à l'intérieur de la hotte de captation des
fumées ou du dispositif de ventilation.
Installation
Etape 4. Configuration de la pompe à vide
(pompe à palettes illustrée)
Retirer les capuchons de protection des
orifices d'admission et de sortie.
Certaines pompes à vide ont des raccords
d'admission qui se vissent dans l'orifice
d'admission. S'assurer que le joint torique est
placé sur la surface d'étanchéité. Introduire le
raccord dans le boîtier de la pompe et serrer
bien.
Certaines pompes ont des raccords
d'admission qui sont attachés à la pompe
avec une bride. Placer l'anneau de centrage
avec le tamis sur le raccord d'admission.
Concentrateur
centrifuge
CentriVap
Piège froid
Piège
secondaire (si
nécessaire)
Pompe à vide
à palettes ou à
diaphragme

Page 3 of 4
Raccord
cannelé
Bride
Placer le raccord cannelé du tuyau au-dessus
de l'anneau de centrage.
Attacher le raccord avec la bride.
Sur les pompes à palettes seulement,
attacher le filtre d'échappement à l'orifice
d'échappement. Certaines pompes ont
des filtres qui sont vissés. D'autres
nécessitent qu'un anneau de centrage
soit placé sur le raccord, puis que le
raccord soit attaché avec une bride,
comme le raccord d'admission.
REMARQUE : Les pompes à vide à
palettes doivent avoir un filtre
d'échappement pour empêcher le
nuage d'huile de sortir de la pompe et
de réduire le volume d'huile d'alimentation.
Remplir la pompe avec de l'huile de façon que le niveau soit entre les traits sur la jauge
visuelle à l'extrémité du boîtier de la pompe.
Vérifier que le réglage de la tension de la pompe à vide correspond à la tension du
concentrateur indiquée sur l'étiquette du numéro de série.
Mettre l'interrupteur de la pompe à vide sur Marche (ON) (pompes à palettes ou à
diaphragme).
Pour les
pompes à
palettes, régler
la soupape de
lest (gas
ballast) sur la
position fermée
ou la position
minimale.

Page 4 of 4
Etape 5. Connexions électriques
Pompe à vide –La pompe à vide est alimentée par l'intermédiaire des commandes du
CentriVap. S'il n'en possède pas, attacher un connecteur IEC mâle au câble
d'alimentation de la pompe à vide pour pouvoir le brancher à l'arrière du concentrateur.
Concentrateur CentriVap –Brancher le CentriVap sur la prise électrique qui
correspond à la valeur nominale indiquée sur l'étiquette (à l'arrière et en bas).
Essai ou mise en marche
Etape 6. Essai du système
Mettre l'interrupteur d'alimentation du CentriVap sur Marche (ON).
Fermer le couvercle du CentriVap
Fermer le couvercle du piège froid (le cas échéant)
Appuyer sur le bouton Marche/Arrêt (Run/Stop)
Une fois que le CentriVap atteint sa vitesse de marche, la pompe à vide doit démarrer
automatiquement
Pour arrêter le CentriVap et le ventiler, appuyer sur le bouton Marche/Arrêt
Si le CentriVap ou le piège froid ne fonctionne pas de la façon anticipée, consulter les
manuels de l'utilisateur pour des informations de dépannage ou contacter Labconco.
LABCONCO CORPORATION 8811 Prospect Ave, Kansas City, MO 64132
[phone] or [phone] • [phone] fax • labconco.com
Tuyau à vide
vers le piège
Câble
d'alimentation
de pompe à
vide avec
connecteur
IEC mâle
Câble
d'alimentation
secteur

Seite 1 von 4
CentriVap®Zentrifugale Konzentratorsysteme
Kurzanleitung zur Installation
Hinweis: Diese Kurzanleitung enthält möglicherweise nicht alle Informationen für
Ihre Installation. Details und Vorsichtshinweise sind im Bedienerhandbuch
enthalten. Entsorgen Sie die Verpackung erst, wenn Sie alle gelieferten Teile
identifiziert haben und die Produkte einwandfrei funktionieren.
Vorbereitungen
Schritt 1. Richtige Stromversorgung
230 V, 50 Hz Modelle
o15 A dedizierter Einphasenkreis. Weitere Geräte am
gleichen Kreis können zu einer Überlastung der
Sicherung führen.
oDie Frequenz muss mit dem zulässigen Wert auf dem
Typenschild übereinstimmen. Eine falsche Frequenz führt
zu Schäden am Kompressor.
Schritt 2. Voraussetzungen für die Vakuumpumpe
Für wässerige Proben
o90 l pro Minute freie Flussrate (5,2 m3pro Stunde)
o0,002 mBar Höchstvakuum
Für flüchtige Lösungsproben
o42 l pro Minute (8,6 m3 pro Stunde)
o200 mBar Höchstvakuum ist adäquat
oPTFE
Steckeranforderungen am Netzkabel der Vakuumpumpe
o230 V Modelle - IEC-Umkehrstecker
Schlauchwiderhaken-Anschluss muss an Vakuumschlauch mit
13 mm (0,5 Zoll) Innendurchmesser passen
Schritt 3. Voraussetzungen für den Vakuumabscheider
Bei der Verwendung einer mechanischen Pumpe, die nicht
korrosionsbeständig ist, muss die CentriVap-Kühlfalle oder eine
entsprechende Vorrichtung in der Vakuumleitung vorgesehen
werden, damit kein Schaden aufgrund von Lösungsdämpfen
entsteht. Beim Verdampfen von Säuren empfiehlt es sich, einen
sekundären Abscheider für Natronkalksäure in der
Vakuumleitung einzusetzen. Dadurch wird die Pumpe
besonders gut geschützt.
IEC-Umkehrstecker
Stecker für
EU
Stecker für
GB

Seite 2 von 4
Eingangs-
armatur
Schlauch-
widerhaken
am Eingang
WARNUNG: Am besten ist es, die Vakuumpumpe in einer Dunsthaube oder einer anderen
Laborlüftungsvorrichtung unterzubringen, wenn gefährliche Lösungen im CentriVap-System verwendet
werden. Ist dies unmöglich, sollte an der Ausgangsöffnung der Vakuumpumpe ein Schlauch
angeschlossen werden, dessen anderes Ende sich in einer Dunsthaube oder einer Lüftungsvorrichtung
befindet.
Installation
Schritt 4. Einrichten der Vakuumpumpe
(gezeigt ist eine Drehschieberpumpe)
Die Schutzkappen von den Eingangs- und
Ausgangsöffnungen entfernen.
Manche Vakuumpumpen haben
Eingangsarmaturen, die in die
Eingangsöffnung geschraubt werden. Darauf
achten, dass der O-Ring auf der Dichtfläche
aufliegt. Die Armatur in das Pumpengehäuse
einpassen und fest sichern.
Manche Vakuumpumpen haben
Eingangsarmaturen, die an der Pumpe
festgeklemmt werden. Den Zentrierring mit
Filtersieb auf die Eingangsarmatur legen.
Kühlfalle
Zweiter
Abscheider
(falls nötig)
Drehschieber-
pumpe oder
Membran-
vakuumpumpe
CentriVap
Zentrifugaler
Konzentrator

Seite 3 von 4
Schlauch-
widerhaken
Klemme
Die Schlauchwiderhaken-Armatur auf den
Zentrierring platzieren.
Die Armatur mit der Klemme sichern.
Nur an Drehschieberpumpen, den
Ausgangsfilter am Abluftport befestigen.
Manche Pumpen verfügen über Filter
zum Einschrauben. Andere setzen
voraus, dass ein Zentrierring auf die
Armatur gelegt wird; eine Klemme
sichert ihn dann an der Eingangs-
armatur.
HINWEIS:
Drehschiebervakuumpumpen brauchen
einen Ausgangsfilter, damit kein
Öldunst aus der Pumpe austritt und der
Ölvorrat verbraucht wird.
Die Pumpe bis auf eine Höhe zwischen den beiden Linien auf dem Sichtglas am Ende
des Pumpengehäuses mit Öl füllen.
Prüfen, dass die Spannungseinstellung an der Vakuumpumpe mit der
Spannungsangabe auf dem Typenschild des Konzentrators übereinstimmt.
Den Netzschalter an der Vakuumpumpe auf EIN stellen. (Drehschieberpumpe oder
Membranpumpe)
Bei Dreh-
schieber-
pumpen den
Gasballast auf
„Geschlossen“
oder „Minimum“
stellen.

Seite 4 von 4
Schritt 5. Stromanschlüsse
Vakuumpumpe - Die Vakuumpumpe wird über die Steuerungen des CentriVap-
Systems betrieben. Fehlen diese, einen IEC-Umkehrstecker am Netzkabel der
Vakuumpumpe befestigen, damit es hinten am Konzentrator eingesteckt werden kann.
CentriVap-Konzentrator - Den CentriVap an einer Steckdose anschließen, die den
zulässigen Werten auf dem Typenschild (hinten, unten) entspricht.
Testen oder Starten
Schritt 6. Das System testen
Den Netzschalter am CentriVap auf EIN stellen.
Den Deckel am CentriVap schließen.
Den Deckel an der Kühlfalle (falls vorhanden) schließen.
Die Taste Betrieb/Stopp drücken.
Wenn der CentriVap Geschwindigkeit aufnimmt, sollte die Vakuumpumpe automatisch
starten.
Um den CentriVap anzuhalten und zu lüften, auf die Taste Run/Stop (Ausführen/Stopp)
drücken.
Falls der CentriVap oder die Kühlfalle nicht wie erwartet funktioniert, im Kapitel
„Fehlersuche“im Benutzerhandbuch nachschlagen oder Labconco anrufen.
LABCONCO CORPORATION 8811 Prospect Ave, Kansas City, MO 64132
[phone] or [phone] • [phone] fax • labconco.com
Vakuum-
schlauch an
Abscheider
Vakuum-
pumpen-
Netzkabel mit
IEC-Umkehr-
stecker
Netzkabel an
Stromversor-
gung

Página 1 de 4
Sistemas de concentrador centrífugo CentriVap®
Guía de instalación rápida
Nota: Esta Guía de instalación rápida puede que no contenga toda la información
necesaria para la instalación. Consulte el Manual del usuario para obtener detalles y
precauciones. No deseche el material de embalaje hasta que haya identificado todas
las partes enviadas y confirmado que los productos funcionan correctamente.
Preparaciones
Paso 1. Suministro de alimentación eléctrica apropiado
Modelos de 230 V, 50 Hz
oCircuito monofásico especialmente asignado de 15 Amp.
Conectar más artefactos en el mismo circuito puede
causar que la corriente exceda la capacidad nominal del
interruptor o fusible.
oLa frecuencia debe ser compatible con la capacidad
nominal indicada en la etiqueta de serie. Una frecuencia
inapropiada dañará el compresor.
Paso 2. Requisitos para la bomba de vacío
Para muestras acuosas
oFlujo libre de 90 litros por minuto (5,2 m3por hora)
oVacío final de 0,002 mBar
Para muestras de disolvente volátil
o42 litros por minuto (8,6 m3 por hora)
oUn vacío final de 200 mBar es adecuado
oPTFE
Requisitos de enchufe para el cordón eléctrico de la bomba de
vacío
oModelos de 230 V –enchufe IEC inverso
Conexión de espiga de la manguera para caber en la manguera
de vacío de 13 mm (0.5 pulg.) de diámetro interior.
Paso 3. Requisitos de la trampa de vacío
Si usa una bomba mecánica que no es resistente a la corrosión,
debe usar un condensador de frío CentriVap o una trampa
equivalente en la línea de vacío para evitar el daño causado por
los vapores de los disolventes. Cuando se evaporan ácidos, es
recomendable incluir una trampa secundaria de ácido de cal
sódica en la línea de vacío. Esto brinda protección adicional
para la bomba.
Enchufe IEC inverso
Enchufe
para UE
Enchufe
para el
Reino Unido

Página 2 de 4
Accesorio de
entrada
Espiga de la
manguera
de entrada
ADVERTENCIA: Se recomienda ubicar la bomba de vacío dentro de una campana de extracción u otro
dispositivo de ventilación de laboratorio si se usan disolventes peligrosos en el CentriVap. Si esto no es
posible, la bomba de vacío debe tener una manguera conectada al puerto de escape y el otro extremo de
la manguera debe estar colocado dentro de la campana de extracción o dispositivo de ventilación.
Instalación
Paso 4. Instalación de la bomba de vacío (se
muestra bomba de aspas rotatorias)
Quite las tapas protectoras de los puertos de
entrada y salida.
Algunas bombas de vacío tienen accesorios
de entrada que se atornillan dentro del puerto
de entrada. Asegúrese de que el anillo tórico
esté en la superficie de sellado. Inserte el
accesorio dentro de la carcasa de la bomba y
apriete de manera segura.
Algunas bombas de vacío tienen accesorios
de entrada que se sujetan a la bomba.
Coloque el anillo centrador con la malla en el
accesorio de entrada.
Concentrador
centrífugo
CentriVap
Condensador
de frío
Trampa
secundaria (si
es necesario)
Bomba de vacío de
aspas o diafragma
rotatorio

Página 3 de 4
Espiga de la
manguera
Abrazadera
Coloque el accesorio de espiga de la
manguera encima del anillo centrador.
Asegure el accesorio con la abrazadera.
En bombas de aspas rotatorias
solamente, conecte el filtro de escape
al puerto de escape. Algunas bombas
tienen filtros que se atornillan. Otras
requieren que se coloque un anillo
centrador en el accesorio y luego la
abrazadera lo asegura de manera
parecida al accesorio de entrada.
NOTA: Las bombas de vacío de aspas
rotatorias deben tener un filtro de
escape para evitar que el rocío de
aceite salga de la bomba y se agote de esa manera el suministro de aceite. Llene la
bomba con aceite de manera que el nivel esté entre las líneas del indicador de nivel
ubicado en el extremo de la carcasa de la bomba.
Verifique que el voltaje de la bomba de vacío esté conforme con el voltaje del
Concentrador que aparece en la etiqueta del número de serie.
Coloque el interruptor de encendido de la bomba en posición de encendido (ON) (para
bombas de aspas o diafragma rotatorio).
Para bombas
de aspas
rotatorias,
coloque el
lastre de gas
en la posición
cerrado o
mínimo.
