Lacme Secur 2100 User manual

11 860 331_NU01 - 07/2018
Secur 2400
Secur 2600
Secur 2600 D
Secur 2600 DAC
- FR - Notice d’utilisation.............
- EN - User guide..........................
- DE - ............
Bedienungsanleitung
- ES - ......Instrucciones de empleo
- IT - .............Manuale di istruzioni
P. 3
P. 6
P. 9
P. 12
P. 15
Electrificateurs - Weidezaungeräte - Electrificadores - Elettrificatori -Energizers - Electrificateurs - Energizers - Weidezaungeräte - Electrificadores - Elettrificatori
Secur 2100
Secur 2200
Secur 2300

Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com
Vous venez d’acheter un électrificateur de clôture fonctionnant sur le secteur 230 Volt.
Nous vous remercions pour votre confiance.
Les différents niveaux de puissance et d’options suivant les modèles sont décrits dans cette notice.
La technologie utilisée dite "basse impédance" permet à la clôture de rester efficace, même en cas de pertes
(herbes qui touchent le fil, isolateurs claqués, ...).
Cet électrificateur respecte les Normes Internationales de Sécurité et est homologué par le Ministère de l'Agriculture.
Secur 2100
Secur 2200
Secur 2300
Secur 2400
Secur 2600
Secur 2600 D
Secur 2600 DAC
CONSEILS :
MISE EN SERVICE :
Connecter la borne de sortie haute tension de l’électrificateur à la clôture.
Connecter la borne de sortie “terre” de l’électrificateur à la prise de terre de la clôture.
- Ces liaisons (aussi bien terre que haute tension) doivent se faire à l’aide de fil isolé 20 000 V, de type
FISOL, FISOL GALVA ou FISALU. Autrement l’efficacité de la clôture pourrait être fortement altérée.
- La prise de terre de la clôture doit être distante d’au moins 10 m de la prise de terre EDF du bâtiment.
- Vérifier que tous les raccordements effectués assurent de bons contacts électriques. Les nœuds ou
autres épissures peuvent être source de mauvais contact et donc provoquer une dégradation des
conducteurs et une perte d’efficacité.
- Brancher la prise de courant sur le secteur : le voyant lumineux, témoin de bon fonctionnement, doit
s’allumer au rythme des impulsions (environ toutes les 1,5 s). Attention, ce voyant ne garantit pas que les
niveaux de tension et d'énergie soient suffisants pour assurer la garde des animaux. Seuls des contrôles
réguliers sur la ligne de clôture permettent de le vérifier.
faible moyenne forte
Secur 2100 sensibles / dociles / 15 3 1,5
Secur 2200 faciles / dressés 18 6 2,5
Secur 2300 difficiles 25 7 3
Secur 2400 difficiles / rebels 35 8 4
Secur 2600 difficiles / cuir épais / rebels / sauvages 55 10 5
Secur 2600 D difficiles / cuir épais / rebels / sauvages 55 10 5
Secur 2600 DAC difficiles / cuir épais / rebels / sauvages 55 10 5
Animaux longueur clôture (en km) avec végétation :
Alimentation
Energie
(J) de
sortie
Max
Energie
(J) sous
500 ohm
Tension (V)
/ 500 ohm
(végétation
forte)
Tension (V)
/ 1000 ohm
(végétation
moyenne)
Tension (V)
/ 5000 ohm
(pas de
végétation)
Tension
crête
(V)
Puissance
consommée
(W)
Impulsions
/ minutes
Secur 2100 1,1 1,1 4 800 6 700 10 200 13 000 2 35
Secur 2200 2 2 5 000 7 000 10 500 13 000 3,2 35
Secur 2300 3 3 5 000 7 000 10 500 13 000 3,8 35
Secur 2400 4 4 5 500 8 000 12 200 15 000 6,6 45
Secur 2600 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 D 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 DAC 6 5 5 700 8 200 12 500 15 000 7,4 45
230 V
50-60 Hz
3
FR
Dimensions : 24 x 19 x 30 cm - Poids : 2,5 kg SECUR 2100 / 2,6 kg SECUR 2200/2300 / 2,8 kg SECUR 2400 / 2,9 kg SECUR 2600/D/DAC

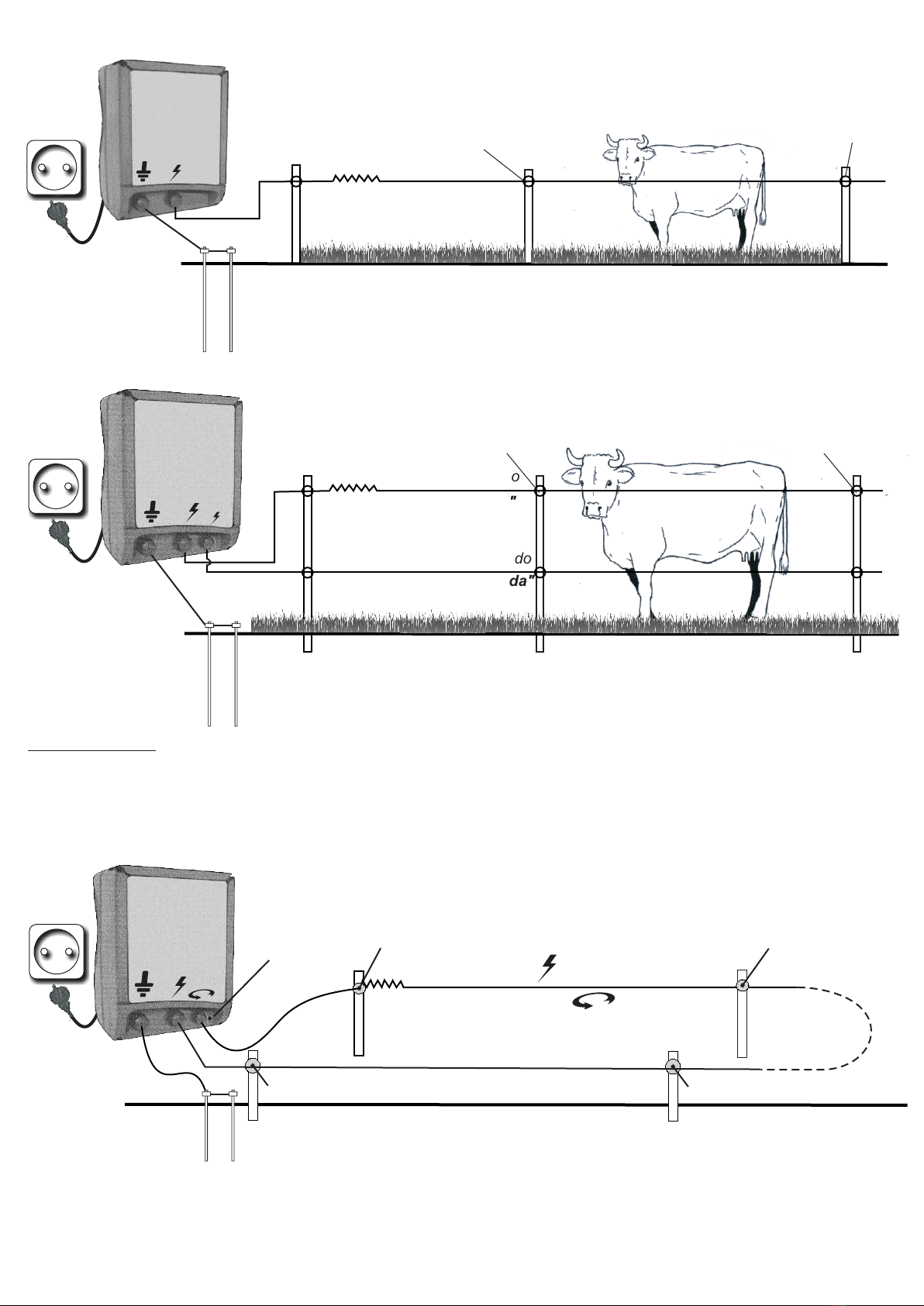

Exemple de branchement classique : Tous les appareils
Isolateur Isolateur
Secur 2400/2600
Secur 2600 D/2600 DAC
Dans cette configuration :
- si le témoin vert (B) s'allume, le bouclage est correct,
- si le témoin vert (B) n'est plus allumé, le fil est coupé.
Dans ce cas les deux segments de la branche, celui en amont de la clôture comme celui en aval, restent électrifiés.
Mais celui en aval l’est par une impulsion de puissance réduite.
Isolateur
Isolateur Isolateur
Isolateur
Lorsqu'une extrémité de l'enclos est bouclée en retour permanent sur la borne 3 de l'appareil, le voyant lumineux B permet
de surveiller le bon fonctionnement de cette branche.
3
B
Exemple de branchement + sortie puissance réduite :
Exemple de branchement en boucle :
3
Fil de clôture connecté à la “SORTIE HAUTE
PUISSANCE” puis bouclée sur la borne
RETOUR CLÔTURE”
Secur
Secur 2600 D/2600 DAC
2400/2600
4
Fil de clôture connecté
à la sortie “puissance totale”
Exemple de fil connecté
à la sortie “puissance réduite”
Isolateur Isolateur
Puissance réduite : permet par exemple de réaliser un enclos annexe pour les animaux en état de faiblesse passagère
(suite vélage, etc...) ou pour animaux sensibles tout en maintenant les autres enclos en puissance maximale.

5
13
2
Voyant bouclage
clôture - B
Borne 1 : à relier à la prise de “TERRE”.
Borne 2 : à relier à la clôture en tant que “SORTIE PUISSANCE TOTALE”.
12
Voyant de
fonctionnement - A
Voyant de
fonctionnement - A
Borne 1 : à relier à la prise de “TERRE”.
Borne 2 : à relier à la clôture en tant que “SORTIE PUISSANCE TOTALE”.
Borne 3 : à relier, en option, à la clôture en tant que “SORTIE PUISSANCE
REDUITE” et également pour le bouclage clôture.
Secur 2100 / 2200 / 2300 Secur 2400/2600/2600 D/2600 DAC
13
2
Vout 1 500 V³
Vout 2 000 V³
Vout 2 500 V³
Vout 3 000 V³
Vout 4 000 V³
Vout 5 000 V³
Vout 6 000 V³
Vout 7 000 V³
Secur 2400/2600/2600 D/2600 DAC

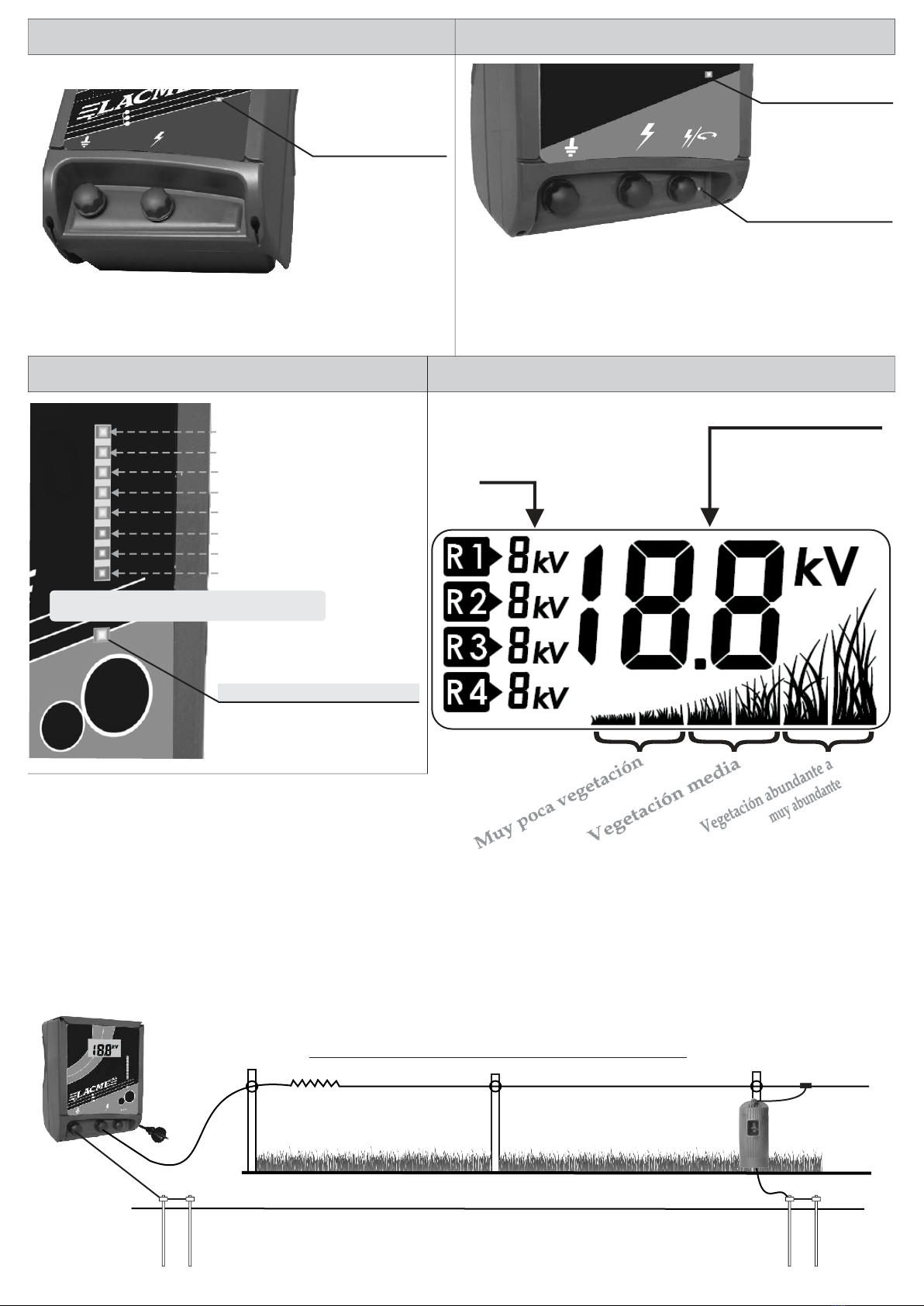

Barre-graph indicateur de fonctionnement de la clôture.
Chaque Led indique un niveau de tension de sortie (Vout) de l’électrificateur.
Led d’alarme : Vout <1 500 V
Secur 2600 D/Secur 2600 DAC
Très peu de végétation
Végétation moyenne
Affichage de la tension de sortie
Affichage de la tension vue
par les répondeurs sentinels
quand installés.
Végétation forte à
très forte.
Rétroéclairage = vert quand tout va bien.
Rétroéclairage = rouge clignotant lorsque la tension de garde n'est plus suffisante, ou lorsqu'un défaut est constaté au
niveau des répondeurs sentinels. Dans ce cas l'élément en erreur est clignotant au niveau de l'affichage.
Les Secur 2600 D et Secur 2600 DAC peuvent être associés à des répondeurs sentinel (de 1 à 4) pour une sécurité de
garde accrue. Le répondeur permet d’indiquer la tension à l’endroit où il est installé.
Une notice spécifique au branchement des répondeurs sentinel est livrée avec ceux-ci.
Exemple de branchement avec un répondeur :

You have purchased a fence energizer running on 230 volts.
We thank you for your trust.
Different power levels and options depending on the model are described in this notice.
The technology called "low impedance" allows the fence to remain effective even if losses occur grass touching the
wire,broken insulators...).
This energizer meets International Safety Standards and is approved by the Ministry of Agriculture.
ADVICE :
SETTING UP :
Connect the high voltage terminal of the energizer to the fence line.
Connect the output terminal of the energizer to the earth stake/rod.«ground»
- These connections (both earth and high voltage) must be used with insulated wire 20,000 V of FISOL
type FISOL GALVA or FISALU. Otherwise the effectiveness of the fence could be greatly altered.
The earthing of the fence must be separated by at least 10 m from the traditional mains earth of a building.
Check all connections ensure good electrical contact. Knots or other splices can be a source of poor
contact and thus cause degradation of insulators and a loss of efficiency.
After connecting the device to the mains: the indicator light, should flash with the pulses (approximately
every 1.5 s). Attention, this light does not guarantee that the voltage and energy levels are sufficient to correctly
guard the animals. Only regular checks using a controller on the fence line can ensure this.
6
power
max
output
energy
(j)
energy
at 500
ohms
voltage at
500 ohms
(strong
vegetation)
voltage at
1000 ohms
(medium
vegetation)
voltage at
5000 ohms
(no
vegetation)
peak
voltage
consumed
power
Impulsions
/ minutes
Secur 2100 1,1 1,1 4 800 6 700 10 200 13 000 2 35
Secur 2200 2 2 5 000 7 000 10 500 13 000 3,2 35
Secur 2300 3 3 5 000 7 000 10 500 13 000 3,8 35
Secur 2400 4 4 5 500 8 000 12 200 15 000 6,6 45
Secur 2600 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 D 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 DAC 6 5 5 700 8 200 12 500 15 000 7,4 45
230 V
50-60 Hz
WEAK MEDIUM STRONG
Secur 2100 sensitive / docile 15 3 1,5
Secur 2200 compliant / tame 18 6 2,5
Secur 2300 difficult 25 7 3
Secur 2400 difficult / rebel 35 8 4
Secur 2600 difficult /thick skin / rebel / wild 55 10 5
Secur 2600 D difficult /thick skin / rebel / wild 55 10 5
Secur 2600 DAC difficult /thick skin / rebel / wild 55 10 5
ANIMAL TYPE FENCES UP TO ( km) WITH VEGETATION :
EN
L x W x H : 24 x 19 x 30 cm - Weight : 2,5 kg SECUR 2100 / 2,6 kg SECUR 2200/2300 / 2,8 kg SECUR 2400 / 2,9 kg SECUR 2600/D/DAC
Secur 2100
Secur 2200
Secur 2300
Secur 2400
Secur 2600
Secur 2600 D
Secur 2600 DAC
Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com

Classic schema : all devices
insulator insulator
Secur 2400/2600
Secur 2600 D/2600 DAC
In this configuration :
- if the green LED (B) lights, the loop is correct (a circuit is achieved)
-If the green indicator (B) is not lit, the wire is cut.
In this case the two segments of the connexion the outward pulses remain electrified.
But that of the return to the energiser remains at a reduced power.
insulator
insulator insulator
insulator
When one end of the fence is connected to terminal 3 of the unit, the LED B allows to monitor the proper functioning of
this fence.
3
B
Schema example + reduced power :
Example of a loop connection :
3
Fence wire connected to the "HIGH OUTPUT
POWER ” and then looped
to the terminal reduced output
Secur 2400/2600
Secur 2600 D/2600 DAC
7
wire connected to
« full output terminal »
wire connected to
« reduced output terminal »
insulator insulator
Reduced power : allows for example to make pens for animals in a state of temporary weakness (after calving, ... etc.)
or susceptible animals while maintaining other enclosures at maximum power.

8
13
2
Return signal LED - B
12
Pilot lamp - A
Secur 2100 / 2200 / 2300 Secur 2400/2600/2600 D/2600 DAC
13
2
Vout 1 500 V³
Vout 2 000 V³
Vout 2 500 V³
Vout 3 000 V³
Vout 4 000 V³
Vout 5 000 V³
Vout 6 000 V³
Vout 7 000 V³
Secur 2400/2600/2600 D/2600 DAC
Bar-graph operation indicator of the fence.
Each LED indicates a level of the output voltage (Vout) of the energizer.
Led alarm : Vout <1 500 V
Secur 2600 D/Secur 2600 DAC
very little vegetation
average vegetation
V outputoltage Display
Voltage reading
by each Sentinel responder
when installed.
thick vegetation
= Green backlight when all is well.
= Backlight flashing red when the voltage is no longer sufficient to guard, or if a fault is found by the sentinels. In this case
the element is in error at the flashing display.
The 2600 D Secur and Secur 2600 DAC can be associated with sentinel responders (1 to 4) for increased guard security
The responder is used to indicate the voltage at the point where it is installed.
Specific instructions for sentinel responders comes with them.
Connexion example with a sentinel responder :
Terminal 1 : to be connected to the EARTH connexion.
Terminal 2 : to be connected to the fence as “TOTAL POWER OUTPUT”.
Terminal 1 : to be connected to the EARTH connexion
.
Terminal 2 : to be connected to the fence as “TOTAL POWER OUTPUT”.
Terminal 3 : as an option, to be connected to the fence as “REDUCED POWER
OUTPUT” as well as the return signal test.
Pilot lamp - A

Sie haben ein 230 V- Weidezaungerät mit Netzanschluss erworben. Vielen Dank für Ihr Vertrauen.
In dieser Anleitung werden die verschiedenen Leistungsniveaus und Optionen je nach Modell beschrieben.
Die Niedrig-Impedanz-Technologie gewährleistet, dass der Zaun auch bei Spannungsverlusten
(Grasbewuchs, defekte Isolatoren usw.) wirksam bleibt.
Dieses Gerät entspricht den internationalen Sicherheitsvorschriften und ist vom frz. Ministerium für Landwirtschaft
zugelassen.
Hochspannungs-Ausgangsklemme des Weidezaungeräts an den Zaun anschließen.
Erdungsklemme des Weidezaungeräts an den Erdanschluss des Zauns anschließen.
- Für diese Anschlüsse (Erdung und Hochspannung) müssen isolierte 20.000 V Hochspannungskabel vom Typ FISOL,
FISOL GALVA oder FISALU verwendet werden. Andernfalls kann die Leistungsfähigkeit des Zauns unter Umständen
stark beeinträchtigt werden.
- Die Erdung des Zauns sollte mindestens einen Abstand von 10 m zu einer Hauserdung haben.
- Überprüfen Sie, ob alle Anschlüsse korrekt verbunden sind. Knoten oder Spleiße können zu Stromleitungsproblemen
führen und somit die Leiter beschädigen sowie die Wirksamkeit des Weidezauns beeinträchtigen.
- Stecker in die Steckdose stecken: die Kontrollleuchte muss im Impulstakt (etwa alle 1,5 s) aufleuchten. Diese
Kontrolllampe garantiert aber nicht, dass die Hütesicherheit der Tiere dank einer ausreichenden Zaunspannung und
Energie gewährleistet wird. Nur regelmäßige Kontrollen des Zauns können dies bestätigen.
INBETRIEBNAHME:
9
UNSERE EMPFEHLUNG:
DE
Stromversorg
ung
Max.
Ausgang
sleistun
g (J),
Energie
(J) bei
500
Ohm
Spannung
(V)
/ 500 Ohm
(starker
Bewuchs)
Spannung
(V)
/ 1000 Ohm
(mittlerer
Bewuchs)
Spannung
(V)
/ 5000 Ohm
(ohne
Bewuchs)
Spitzens
pannun
g (V)
Leistungsau
fnahme (W)
Impulse/
minute
Secur 2100 1,1 1,1 4 800 6 700 10 200 13 000 2 35
Secur 2200 2 2 5 000 7 000 10 500 13 000 3,2 35
Secur 2300 3 3 5 000 7 000 10 500 13 000 3,8 35
Secur 2400 4 4 5 500 8 000 12 200 15 000 6,6 45
Secur 2600 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 D 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 DAC 6 5 5 700 8 200 12 500 15 000 7,4 45
230 V
50-60 Hz
Schwach Mittel Stark
Secur 2100 empfindlich / folgsam 15 3 1,5
Secur 2200 einfach / folgsam 18 6 2,5
Secur 2300 schwierig 25 7 3
Secur 2400 schwierig / widerspenstig 35 8 4
Secur 2600 schwierig / dickes Leder / widerspenstig / wild 55 10 5
Secur 2600 D schwierig / dickes Leder / widerspenstig / wild 55 10 5
Secur 2600 DAC schwierig / dickes Leder / widerspenstig / wild 55 10 5
Animaux Zaunlänge (km) mit Bewuchs
Secur 2100
Secur 2200
Secur 2300
Secur 2400
Secur 2600
Secur 2600 D
Secur 2600 DAC
L x B x H : 24 x 19 x 30 cm - Gewicht : 2,5 kg SECUR 2100 / 2,6 kg SECUR 2200/2300 / 2,8 kg SECUR 2400 / 2,9 kg SECUR 2600/D/DAC
Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com

10
l für Standardanschluss: Alle Geräte
Anschlussbeispiel + Zaunausgang mit reduzierter Leistung: Secur 2400/2600
Secur 2600 D/2600 DAC
Zaundraht an
Zaunausgang "volle Leistung"
angeschlossen
Beispiel: Zaundraht an
Zaunausgang "reduzierte
Leistung" angeschlossen
Isolator Isolator
Isolator Isolator
Reduzierte Leistung: zum Beispiel zum Einzäunen von vorübergehend geschwächten Tieren (nach dem Abkalben o. ä.)
oder sensiblen Tieren; gleichzeitig maximale Leistung bei der Hauptweide.
Beispiel für Rücklaufanschluss (Zaunschleife): Secur 2400/2600
Secur 2600 D/2600 DAC
Wird der Draht an seinem Ende mit Klemme 3 des Geräts verbunden (Rücklaufanschluss), kann über die Kontrollleuchte B
überwacht werden, ob dieser Bereich ordnungsgemäß funktioniert.
Mit dieser Konfiguration:
- leuchtet die grüne Kontrollleuchte (B) auf, ist die Zaunrückleitung korrekt,
- leuchtet die grüne Kontrollleuchte (B) nicht mehr, ist eine Unterbrechung vorhanden.
In diesem Fall bleiben die vor- und nachgeschalteten Bereiche elektrifiziert.
Der nachgeschaltete Bereich jedoch mit Impulsen reduzierter Spannung.
Isolator
Isolator Isolator
Isolator
3
B
3
Anschluss des Zaundrahts an "AUSGANG
VOLLE LEISTUNG" , dann an Klemme
ZAUNRÜCKLAUF"

11
13
2
Kontrollleuchte
Zaunschleife - B
Klemme 1: an "ERDANSCHLUSS" anschließen.
Klemme 2: an Zaun anschließen: "AUSGANG VOLLE LEISTUNG".
12
Kontrollleuchte - A
Kontrollleuchte - A
Secur 2100 / 2200 / 2300 Secur 2400/2600/2600 D/2600 DAC
13
2
Vout 1 500 V³
Vout 2 000 V³
Vout 2 500 V³
Vout 3 000 V³
Vout 4 000 V³
Vout 5 000 V³
Vout 6 000 V³
Vout 7 000 V³
Secur 2400/2600/2600 D/2600 DAC
Balkenanzeige zur Kontrolle des Zaunbetriebs.
Jede LED zeigt eine bestimmte Ausgangsspannung (Vout) des Weidezaungeräts an.
Alarm-LED : Vout <1 500 V
Secur 2600 D/Secur 2600 DAC
Anzeige der Spannung
Anzeige der Ausgangsspannung
die bei entsprechendem Aufbau
von den Sentinel-Transpondern
erfasst wird.
Rückbeleuchtete Anzeige = grün, wenn alles ordnungsgemäß funktioniert.
Rückbeleuchtete Anzeige = blinkt rot, wenn die Hütespannung nicht mehr ausreicht oder bei den Sentinel-Transpondern ein
Fehler festgestellt wird. In diesem Fall blinkt das fehlerhafte Element auf der Anzeige.
An Secur 2600 D und Secur 2600 DAC können für mehr Hütesicherheit Sentinel-Transponder angeschlossen werden (1 bis 4).
Durch den Transponder wird die Spannung im entsprechenden Bereich angezeigt.
Mit den Sentinel-Transpondern wird eine Aufbauanleitung mitgeliefert.
Beispiel für Aufbau mit Transponder:
Klemme 1: an "ERDANSCHLUSS" anschließen.
Klemme 2: an Zaun anschließen: "AUSGANG VOLLE LEISTUNG".
Klemme 3: optional an Zaun anschließen: "AUSGANG
REDUZIERTE LEISTUNG" sowie für die Zaunrückleitung.

12
Acaba de comprar una cerca electrificada que funciona en el sector de 230 voltios.
Le agradecemos su confianza.
En esta nota se describen los diferentes niveles de potencia y de opciones según los modelos.
La tecnología denominada "de baja impedancia" permite que la valla permanezca operativa incluso en caso de
pérdidas (hierbas que toquen el alambre, aislamientos defectuosos...).
Esta cerca respeta las Normas Internacionales de Seguridad y está homologada por el Ministerio de Agricultura.
CONSEJOS:
PUESTA EN MARCHA:
Conectar el terminal de salida de alta tensión del pastor a la cerca.
Conectar el terminal de salida de "tierra" del pastor a la toma de tierra de la cerca.
- Estas conexiones (tanto la de alta tensión como la de tierra) se deben realizar con alambre aislado de 20.000 V, de
tipo FISOL, FISOL GALVA o FISALU. De lo contrario, podría alterarse en gran medida la eficacia de la cerca.
- La toma de tierra de la cerca debe estar al menos a 10 m de distancia de la toma de tierra EDF del edificio.
- Comprobar que todas las conexiones efectuadas garantizan buenos contactos eléctricos. Los nudos u otros
empalmes pueden ser una fuente de mal contacto y por lo tanto, podrían provocar una degradación de los
conductores y una pérdida de eficiencia.
- Conectar la toma de corriente en el sector: el piloto, indicador del buen funcionamento, debe iluminarse al ritmo de
las impulsiones (aproximadamente, cada 1,5 segundos). Cuidado, este testigo no garantiza que los niveles de
tensión y energía estén suficientes para asegurar la guardia de los animales. Solamente controles regulares sobre la
línea de la cerca permiten verificarlo.
ES
Alimentación
Energía
(J) de
salida
máx.
Energía
(J)
menos
de
500 ohm
Tensión (V)
/ 500 ohm
(mucha
vegetación
)
Tensión (V)
/ 1000 ohm
(vegetació
n media)
Tensión (V)
/ 5000 ohm
(sin
vegetación)
Tensión
máxima
(V)
Consumo de
potencia
Impulsion
es
/ minutos
Secur 2100 1,1 1,1 4 800 6 700 10 200 13 000 2 35
Secur 2200 2 2 5 000 7 000 10 500 13 000 3,2 35
Secur 2300 3 3 5 000 7 000 10 500 13 000 3,8 35
Secur 2400 4 4 5 500 8 000 12 200 15 000 6,6 45
Secur 2600 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 D 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 DAC 6 5 5 700 8 200 12 500 15 000 7,4 45
230 V
50-60 Hz
Reducida Mediana Fuerte
Secur 2100 sensibles / dociles 15 3 1,5
Secur 2200 faciles / adiestrados 18 6 2,5
Secur 2300 dificiles 25 7 3
Secur 2400 dificiles / rebelde 35 8 4
Secur 2600 dificiles / cuero espeso / rebelde / salvajes 55 10 5
Secur 2600 D dificiles / cuero espeso / rebelde / salvajes 55 10 5
Secur 2600 DAC dificiles / cuero espeso / rebelde / salvajes 55 10 5
Largo de la cerca (en km) con vegetación :
Animales
Secur 2100
Secur 2200
Secur 2300
Secur 2400
Secur 2600
Secur 2600 D
Secur 2600 DAC
L x a x alt : 24 x 19 x 30 cm - Peso : 2,5 kg SECUR 2100 / 2,6 kg SECUR 2200/2300 / 2,8 kg SECUR 2400 / 2,9 kg SECUR 2600/D/DAC
Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com

13
Ejemplo de conexión clásica: Todos los dispositivos
Aislante
Secur 2400/2600
Secur 2600 D/2600 DAC
En esta configuración:
- si el indicador verde (B) se ilumina, el cierre es correcto,
- si el indicador verde (B) no se ilumina, el alambre está cortado.
En este caso, los dos segmentos del sector, tanto el ascendente como el descendente, permanecen electrificados.
Pero el descendente lo está mediante impulsos de potencia reducida.
Cuando un extremo del corral está en bucle de retorno permanente en el terminal 3 del dispositivo, el piloto Bpermite controlar
el buen funcionamiento de este sector.
3
B
Ejemplo de conexión + salida de potencia reducida:
Ejemplo de conexión en bucle:
3
Secur 2400/2600
Secur 2600 D/2600 DAC
Alambre de cerca conectado
a la salida "potencia total"
Ejemplo de alambre conectado
a la salida "potencia reducida"
Potencia reducida: permite por ejemplo realizar un corral anexo para animales en estado de debilidad pasajera (después
del parto,...etc.) o para animales susceptibles, manteniendo otros recintos a máxima potencia.
Aislante
Aislante Aislante
ALTA POTENCIA y en bucle en el terminal
3 RETORNO CERCA"
Aislante Aislante
Aislante
Aislante
Alambre de la cerca conectado a la SALIDA

Retroiluminación = verde cuando todo va bien.
Retroiluminación = parpadea en rojo cuando la tensión de guardia ya no es suficiente, o si se encuentra un fallo en los
respondedores Sentinels. En este caso, el elemento con error parpadea a nivel de indicación.
Secur 2600 D y Secur 2600 DAC se pueden asociar con los respondedores Sentinels (de 1 a 4) para una mayor protección de
seguridad. El respondedor permite indicar la tensión en el lugar en que está instalado.
Unas instrucciones específicas de conexión de los respondedores Sentinels se proporcionan con estos.
Ejemplo de conexión con un respondedor:
13
2
Piloto cierre cerca - B
Terminal 1: conectar a la toma de "TIERRA".
Terminal 2: conectar a la cerca como "SALIDA DE POTENCIA TOTAL".
12
Piloto de
funcionamiento - A
Secur 2100 / 2200 / 2300 Secur 2400/2600/2600 D/2600 DAC
13
2
Vout 1 500 V³
Vout 2 000 V³
Vout 2 500 V³
Vout 3 000 V³
Vout 4 000 V³
Vout 5 000 V³
Vout 6 000 V³
Vout 7 000 V³
Secur 2400/2600/2600 D/2600 DAC
Gráfico de barras que indica el funcionamiento de la cerca.
Cada Led indica un nivel de tensión de salida (Vout) del pastor.
Led de alarma : Vout <1 500 V
Secur 2600 D/Secur 2600 DAC
Indicación de la tensión de salida
Indicación de la tensión
vista por los respondedores
Sentinels cuando están instalados
Piloto de
funcionamiento - A
Terminal 1: conectar a la toma de "TIERRA".
Terminal 2: conectar a la cerca como "SALIDA DE POTENCIA TOTAL".
Terminal 3: conectar, opcionalmente, a la cerca como "SALIDA DE
POTENCIA REDUCIDA" e igualmente para el cierre de la cerca.
14

15
Ha appena acquistato un alimentatore di corrente per recinti funzionante su rete da 230 Volt.
La ringraziamo per la fiducia accordataci. I vari livelli di potenza e le opzioni disponibili per i molteplici modelli sono
descritti nel presente manuale d'uso.
La tecnologia utilizzata, detta a "bassa impedenza", permette al recinto di restare attivo anche in caso di perdite
(erba che tocca il filo, isolatori chiusi, ecc.).
Questo alimentatore di corrente rispetta le Norme Internazionali di Sicurezza ed è omologato dal Ministero
dell'Agricoltura.
Collegare al recinto il morsetto d'uscita dell'alta tensione dell'alimentatore di corrente.
Collegare il morsetto d'uscita "terra" dell'alimentatore di corrente alla presa di terra del recinto.
- Questi collegamenti (sia di terra che alta tensione) devono essere con cavi isolati da 20.000 V, tipo FISOL, FISOL
GALVA o FISALU, altrimenti l'efficacia del recinto potrebbe essere seriamente compromessa.
- La presa di terra del recinto deve essere distante almeno 10 m dalla presa di terra ENEL dell'edificio.
- Verificare che tutte le connessioni garantiscano dei buoni contatti elettrici. I nodi o altre giunzioni possono causare
un cattivo contatto, provocando un'alterazione dei conduttori ed una perdita d'efficacia.
- Collegare la presa di corrente alla rete: la spia luminosa, che indica il corretto funzionamento, deve accendersi ad
ogni impulso (circa ogni 1,5 secondi). Attenzione, questo indicatore non garantisce che i livelli di tensione e di
energia siano sufficienti per garantire la guardia dei animali. Soli i controlli regolari sulla linea di recinto possono
MESSA IN ESERCIZIO:
CONSIGLI:
IT
scarsa media folta
Secur 2100 sensili / docili 15 3 1,5
Secur 2200 facili / addestrati 18 6 2,5
Secur 2300 difficili 25 7 3
Secur 2400 difficili / rebelli 35 8 4
Secur 2600 difficili / cuoio grosso / rebelli / selvaggi 55 10 5
Secur 2600 D difficili / cuoio grosso / rebelli / selvaggi 55 10 5
Secur 2600 DAC difficili / cuoio grosso / rebelli / selvaggi 55 10 5
Animali lunghezza recinto (in km) con vegetazione :
Alimentazione
Energia
(J) in
uscita
Max
Energia
(J) sotto
i
500 ohm
Tensione
(V)/500 ohm
(folta
vegetazione)
Tensione
(V)/1000 ohm
(vegetazione
media)
Tensione
(V)/5000
ohm
(assenza di
vegetazione)
Picco di
tension
e
(V)
Potenza
assorbita
(W)
Impulsi
/
minuti
Secur 2100 1,1 1,1 4 800 6 700 10 200 13 000 2 35
Secur 2200 2 2 5 000 7 000 10 500 13 000 3,2 35
Secur 2300 3 3 5 000 7 000 10 500 13 000 3,8 35
Secur 2400 4 4 5 500 8 000 12 200 15 000 6,6 45
Secur 2600 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 D 6 5 5 700 8 200 12 500 15 000 7,4 45
Secur 2600 DAC 6 5 5 700 8 200 12 500 15 000 7,4 45
230 V
50-60 Hz
Secur 2100
Secur 2200
Secur 2300
Secur 2400
Secur 2600
Secur 2600 D
Secur 2600 DAC
L x l x h : 24 x 19 x 30 cm - Peso : 2,5 kg SECUR 2100 / 2,6 kg SECUR 2200/2300 / 2,8 kg SECUR 2400 / 2,9 kg SECUR 2600/D/DAC
Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com

16
Esempio di collegamento tipico: Tutti i dispositivi
Isolatore
Secur 2400/2600
Secur 2600 D/2600 DAC
In questa configurazione:
- se si accende la spia verde (B) la connessione ad anello è giusta,
- se la spia verde (B) non è più accesa il cavo è tagliato.
In questo caso i due segmenti del collegamento, sia quello a monte del recinto che quello a valle, restano elettrificati, ma
quest'ultimo con un impulso di potenza ridotto.
Quando un'estremità del recinto è allacciata in modo ciclico permanente sul morsetto 3 del dispositivo, la spia luminosa B
permette di sorvegliare il corretto funzionamento di questo collegamento.
3
B
Esempio di collegamento + uscita potenza ridotta:
Esempio di collegamento ciclico:
3
Secur 2400/2600
Secur 2600 D/2600 DAC
Cavo recinto collegato
all'uscita "potenza totale"
Esempio di cavo collegato
all'uscita "potenza ridotta"
Potenza ridotta: consente per esempio di fare un ulteriore recinto annesso per gli animali in stato di debolezza temporanea
(dopo il parto, ecc.) o per animali sensibili, lasciando alla potenza massima gli altri recinti.
Cavo recinto collegato all "USCITA ALTA
POTENZA" e poi allacciato al morsetto
‘'RITORNO RECINTO"
Isolatore
Isolatore Isolatore
Isolatore Isolatore
Isolatore Isolatore

17
Retroilluminazione = verde quando tutto funziona correttamente.
Retroilluminazione = rossa lampeggiante quando la tensione di sicurezza non è più sufficiente o se si verifica un errore a
livello dei transponder Sentinel. In questo caso, l'elemento in errore lampeggia nel display.
Per una maggiore sicurezza, i Secur 2600 D e Secur 2600 DAC possono essere abbinati a dei transponder Sentinel (da 1 a
4). Il transponder permette di indicare la tensione nel punto in cui è istallato.
Con il presente manuale si forniscono anche le istruzioni specifiche sul collegamento dei transponder Sentinel.
Esempio di collegamento con un transponder:
13
2
Spia connessione ad
anello recinto - B
Morsetto 1: collegare alla presa di "TERRA".
Morsetto 2: collegare al recinto come "USCITA POTENZA TOTALE".
12
Spia di
funzionamento - A
Secur 2100 / 2200 / 2300 Secur 2400/2600/2600 D/2600 DAC
13
2
Vout 1 500 V³
Vout 2 000 V³
Vout 2 500 V³
Vout 3 000 V³
Vout 4 000 V³
Vout 5 000 V³
Vout 6 000 V³
Vout 7 000 V³
Secur 2400/2600/2600 D/2600 DAC
Grafico a barre indicatore di funzionamento del recinto.
Ogni Led indica un livello di tensione d'uscita (Vout)
dell'alimentatore di corrente.
Led d'allarme: Vout <1 500 V
Secur 2600 D/Secur 2600 DAC
Visualizzazione della tensione
vista dai transponder Sentinel
se istallati.
Spia di
funzionamento - A
Morsetto 1: collegare alla presa di "TERRA".
Morsetto 2: collegare al recinto come "USCITA POTENZA TOTALE".
Morsetto 3: optional, collegare al recinto come "USCITA POTENZA RIDOTTA"
ed anche per la connessione ad anello recinto.
Visualizzazione della
tensione in uscita.
