Lacme UBI 10 000 / V100 User manual

- FR - Notices d’utilisation.............
- EN - User guide..........................
- DE - ............Bedienungsanleitung
- ES - ......Instrucciones de empleo
- IT - .............Manuale di istruzioni
p.2
p.6
p.10
p.14
p.18
Electrificateurs - Weidezaungeräte - Electrificadores - Elettrificatori -Energizers - Electrificateurs - Energizers - Weidezaungeräte - Electrificadores - Elettrificatori
11 860 200 - 05/2015
UBI 10 000 / V100
UBI 15 000 / V150

Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com
NOTICE D’UTILISATION
UBI 10 000 / V100
UBI 15 000 / V150
2
Vous venez d’acheter un électrificateur de clôture fonctionnant sur le secteur 230 Volt.
Nous vous remercions pour votre confiance.
Les différents niveaux de puissance et d’options suivant les modèles sont décrits dans cette notice.
Cet électrificateur optimise le niveau de douleur perçu par l'animal à énergie constante. La Technologie “MultiPulstronic”
permet de disperser la puissance dans l'herbe et dans l'animal en protégeant tout être humain qui viendrait au contact de la
clôture pour une sécurité absolue. Une modulation de l'énergie de sortie est calculée en fonction de l'impédance courante et
de sa variation dans le temps. Son efficacité est redoutable ! Très puissant et spécialement conçu pour une utilisation sur une
clôture permanente gigantesque parfaitement installée mais noyée sous la végétation. Il sera utilisé pour bovins, moutons,
chèvres, sangliers, animaux difficiles à garder à cause de leur toison, de leur cuir ou de leur tempérament.
La technologie utilisée dite " Ultra Basse Impédance " permet à la clôture de rester efficace même en cas de pertes (herbes
qui touchent le fil, isolateurs claqués …). Pour une sécurité de garde accrue, sa conception originale “MultiPulstronic”,
délivre l'énergie sous forme de plusieurs impulsions qui augmentent la douleur ressentie.
Une série de voyants de contrôle permet de vérifier le fonctionnement de l'électrificateur, la qualité de la prise de terre, le
niveau de pertes.
Le barre-graphe permet de vérifier instantanément la tension de sortie.
Cet électrificateur respecte les Normes Internationales de Sécurité et est homologué par le Ministère de l'Agriculture.
INTELLIGENT adaptatif
CONSEILS :
faible moyenne forte
UBI 10 000 / V100 difficiles / cuir épais / rebels / sauvages 50 17 7
UBI 15 000 / V150 difficiles / cuir épais / rebels / sauvages 75 25 10
Animaux longueur clôture (en km) avec végétation :
Alimentation Energie (J) de
sortie Max,
Energie (J)
sous 500 ohm
Tension
crête (V)
Puissance
consommée
(W)
Impulsions /
minute
UBI 10 000 / V100 10 5 7 000 22 50
UBI 15 000 / V150 15 5 7 000 22 50
230 V - 50 Hz
FR
UBI 15 000 / V150
Un affichage numérique rétro-éclairé intuitif permet de voir à tout moment l’énergie délivrée et le pourcentage d’isolation sur
la clôture. Il indique également le nombre de contacts détectés sur la clôture et vous informe au moment ou l'électrificateur
passe en mode d'énergie maximum et lorsque l'envahissement végétatif sur la clôture est important. Enfin, il vous indique
également les phases de modulation de l'énergie de sortie, lorsque l'électrificateur passe en mode de sécurité.
INSTALLATION
Fil : avec des appareils ULTRA BASSE IMPÉDANCE la conductivité du fil doit être très bonne. On s’appliquera à réaliser des
raccordements avec de très bons contacts.
Prise de terre : la technologie ULTRA BASSE IMPÉDANCE de cet électrificateur est entièrement dépendante de la qualité de
la prise de terre. Les performances s'effondrent si celle-ci n'est pas “sublime”. Appliquer avec extrême minutie les instructions
développées dans les paragraphes 1 à 4 du chapitre mise en service ci-après pour une installation idéale de la prise de terre.
MISE EN SERVICE
Elle se déroule en 5 étapes :

1 - Installation de la prise de terre principale ou “Terre de base” de l'électrificateur :
Une mise à la terre insuffisante est souvent la cause d'un mauvais fonctionnement d'un électrificateur.
Pour qu'une prise de terre soit réellement efficace, il est important qu'elle soit située dans un sol humide. Aussi, choisissez une cuvette
plutôt qu'un talus dans le périmètre de votre installation. De même, préférez une zone où la terre est fertile et/ou argileuse car elle sera
plus minéralisée et conduira mieux l'électricité qu'une zone sablonneuse ou rocailleuse.
Ne pas hésiter à avoir recours à un tractopelle pour réaliser les trous nécessaires à la pose des piquets prise de terre.
Les piquets de terre nécessaires à ce type de prise de terre seront préférablement en acier galvanisé, d'une longueur souhaitable de
2 mètres et espacés d'au moins 4 mètres les uns des autres (à relier entre eux avec un câble acier galvanisé de gros diamètre type
SECURGAL). Dans les sols les plus adaptés, le nombre minimum de piquets de prise de terre sera de 5 pour cet électrificateur, mais il
pourra monter au-delà de la dizaine dans des sols difficiles ! La qualité de la prise de terre sera encore améliorée si vous avez la
possibilité d'utiliser des piquets de terre d'une longueur de 3 mètres pour aller chercher une terre dite “profonde”, plus conductrice.
Astuce : après forage destiné à la pose de vos prises de terre de base, remplissez le trou d'un mélange spécial à la bentonite Lacmé.
De cette manière, l'humidité du sol sera stockée autour du piquet de terre pour améliorer nettement ses performances.
Exemples de 2 types d'installations bovines suivant la nature du sol :
- Cas d'un sol humide ou bon conducteur : relier la borne de terre de votre électrificateur à vos piquets de prise de terre de base et
brancher la borne de sortie électrique à vos fils de clôture dits également “fils chauds” (voir schéma 1 ci-dessous).
- Cas d'un sol sec ou faiblement conducteur avec animaux de grande taille : relier la borne de terre de votre électrificateur à vos piquets
de terre de base et au fil le plus bas de votre installation trois fils et relier la borne “DÉPART CLOTURE” à vos fils de clôture dits
également “fils chauds”. Soit : fil chaud en haut et au centre, fil neutre en bas (voir schéma 2 ci-dessous).
2 - OPTIONNEL - Installation de la prise de “Terre de référence” de l'électrificateur :
Afin de pouvoir contrôler régulièrement la qualité de la prise de terre principale de l'installation, il est conseillé de réaliser la pose d'une
prise de “Terre de référence” complémentaire et séparée.
L'installation du piquet de terre de référence n'a pas besoin d'être aussi soignée que celle des piquets de terre de base. Vous pouvez
n'utiliser qu'un kit de prise de terre de 2 x 30 cm classique de LACME ou une prise de terre simple d'un mètre LACME. Il vous suffira alors
d'installer ce piquet de terre de référence à une distance de plus de 5 m de la prise de terre de base de l'électrificateur. Respectez
toutefois comme pour la prise de terre principale, une distance de plus de 10 m entre le piquet de terre de référence et l'autre installation
éventuelle de mise à la terre de votre réseau d'électricité domestique, ou des câbles de téléphone ou de tout autre réseau.

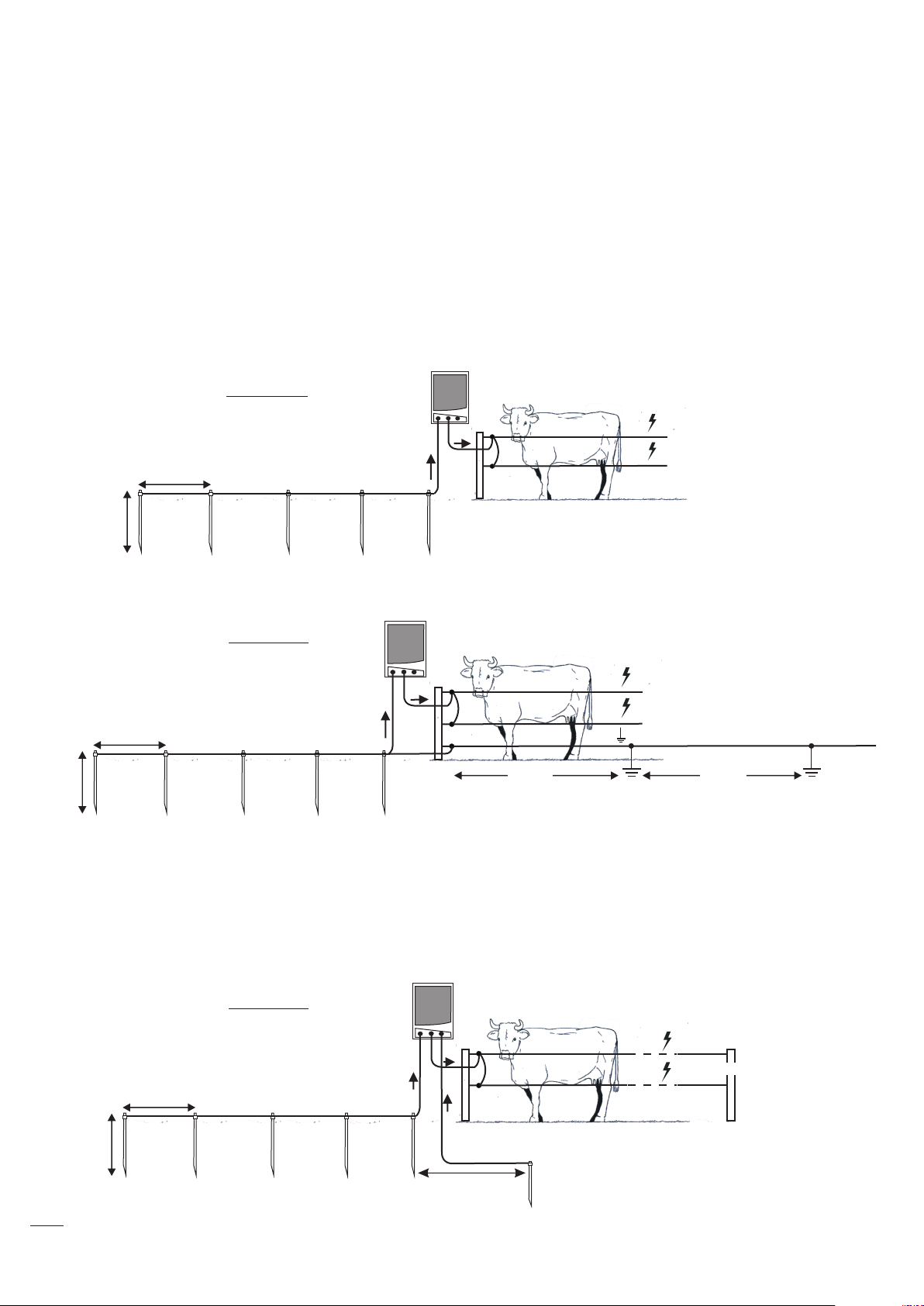

Schéma 1
Fil chaud (90 cm - 110 cm)
Fil chaud (50 cm - 60 cm)
Piquets de terre de base (2 mètres)

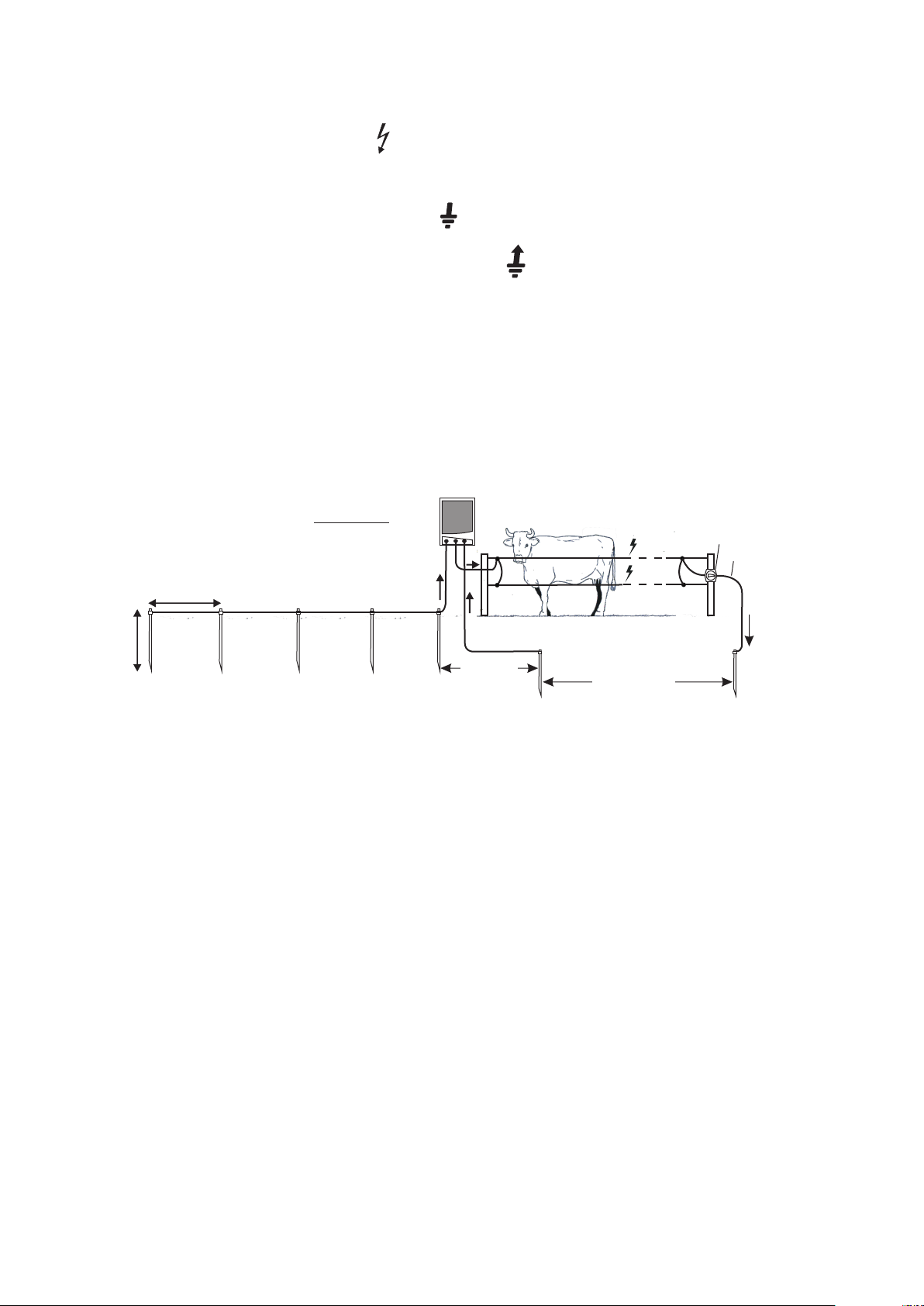

Fil chaud
Fil chaud

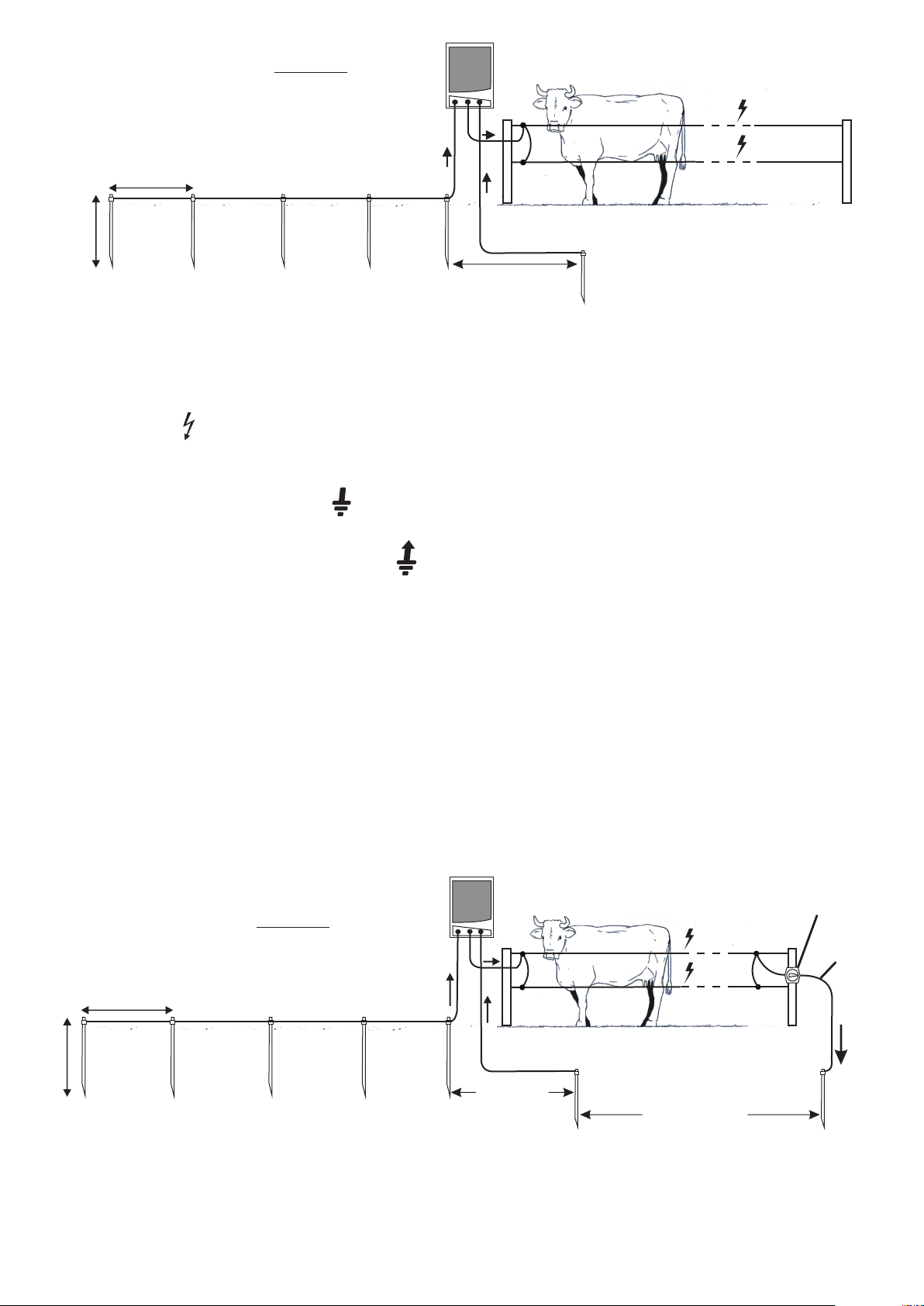

Schéma 3
>5 mètres Piquet de terre de référence
Schéma 2
Fil chaud (90 cm - 110 cm)
Fil chaud (50 cm - 60 cm)
Fil Neutre (20 cm - 30 cm)
Piquets de terre de base (2 mètres)
4 m
2 m
4 m
2 m tous les 50 m tous les 50 m
4 m
2 m
3

Nota : si le piquet de terre de référence n'est pas installé, vous ne serez pas en mesure d'effectuer le test de qualité de votre terre de base,
ceci étant conseillé avant la mise en service de l'installation. Vous n'aurez donc pas les moyens de vous assurer que votre électrificateur
s'appuie sur une prise de terre suffisamment soignée et donc capable de délivrer en cas de végétation intense le maximum d'énergie pour
lequel il a été conçu.
3 - Branchement de l'installation de clôture à l'électrificateur :
Relier la clôture à la borne “DEPART CLOTURE” de l'électrificateur à l'aide d'un câble suffisamment isolé. Pour les clôtures de longues
distances en SECURGAL, utiliser le FISOL GALVA de LACME conçu pour des tensions jusqu'à 20 000 Volt et qui peut être enterré grâce à
sa gaine protectrice. Pour les clôtures réalisées avec du FORCEFLEX préférer le câble double isolation FISALU de LACME.
Relier l'installation de “Terre de base” à la borne “TERRE” de l'électrificateur à l'aide d'un câble bon conducteur et doublement isolé de
type FISOL GALVA ou FISALU de LACME.
De même, relier la prise de “Terre de référence” à la borne “CONTROLE TERRE” de l'électrificateur à l'aide du même type de câble.
Vérifier que tous les raccordements effectués sont serrés fermement et assurent ainsi de bons contacts électriques
Si vous avez été obligé de mélanger des métaux différents au niveau d'un nœud ou d'un raccordement, protéger ponctuellement de
l'oxydation cet éventuel futur point faible de votre installation à l'aide de graisse mécanique.
4 - OPTIONNEL - Installation d'un dispositif de simulation de perte importante au loin entre le fil de la clôture et le sol :
Comme il est nécessaire de simuler une perte importante pour tester la bonne qualité de votre prise de terre de base et que l'on aura
avantage à répéter cette opération au moins une fois par an, par exemple à la saison sèche, il est recommandé de mettre en place une
bonne fois pour toute un tel simulateur.
Pour ce faire enfoncer dans le sol un piquet de 1 mètre à une distance d'une centaine de mètres de la prise de terre de base de
l'électrificateur. Raccordez-le à du FISOL GALVA ou du FISALU (câble haute tension à double isolation) sur un sectionneur LACME relié lui
même aux fils de clôtures. Vous disposerez ainsi d'une installation définitive vous permettant de créer à tout moment une perte et ainsi de
tester la qualité de votre prise de terre de base.
5 -Test de bon fonctionnement de l'installation de prise de “Terre de base” :
Ce test consiste à vérifier le bon fonctionnement de l'installation de votre clôture. Il s'agit de simuler une perte (parallèle) importante au loin
sur la clôture. Lorsque cette perte devient suffisamment importante, la Led bleue de gauche se met à scintiller fortement. A cette occasion,
si la prise de terre de base n'est pas de qualité suffisante, la Led rouge de droite va s'allumer. L'objectif est alors d'améliorer suffisamment
la prise de terre de base pour que cette Led rouge de droite finisse par s'éteindre.
Pour atteindre cet objectif, la réalisation préalable des opérations détaillées aux paragraphes 2 et 4 ci-dessus est indispensable. Ensuite,
vous pourrez procéder de la manière suivante :
- Déconnectez votre électrificateur du réseau d'alimentation électrique.
- Créez une perte parallèle massive (par exemple si vous avez mis en place le simulateur préconisé au paragraphe 4, en
positionnant votre sectionneur de telle sorte qu'il active le court-circuit) entre les fils chauds et le sol.
- Rebranchez votre électrificateur et attendez 2 minutes que le système se stabilise.
- Vérifiez au bout de ces 2 minutes que la Led bleue est bien allumée (elle témoigne d'une perte massive sur la clôture).
- Respectez la démarche à suivre aux points A ou B ci-dessous, selon votre cas.
Si A - La Led rouge de droite est éteinte :
- Félicitations ! Votre installation de terre de base est parfaite.
- Retirez la perte parallèle massive (par exemple, si vous avez mis en place le simulateur préconisé au paragraphe 4, positionnez
votre sectionneur de telle sorte qu'il désactive le court-circuit).
- Votre installation est maintenant en état de fonctionnement optimal.
Si B - La Led rouge de droite reste allumée :
- Votre installation de terre de base doit être améliorée.
- Débranchez votre électrificateur.
- Ajoutez un autre piquet de terre de base à votre installation (dans ces conditions de sols “difficiles”, il peut arriver qu'une prise
de terre de base nécessite de l'ordre d'une dizaine de piquets de 2 mètres…).
- Rebranchez votre électrificateur et attendez 2 minutes que le système se stabilise.
- Vérifiez que la Led rouge de droite est éteinte.
Si tel est le cas, reportez-vous au paragraphe A ci-dessus. Sinon :
- Recommencez l'opération B autant de fois que nécessaire jusqu'à extinction de la Led rouge.
Fil chaud
Fil chaud

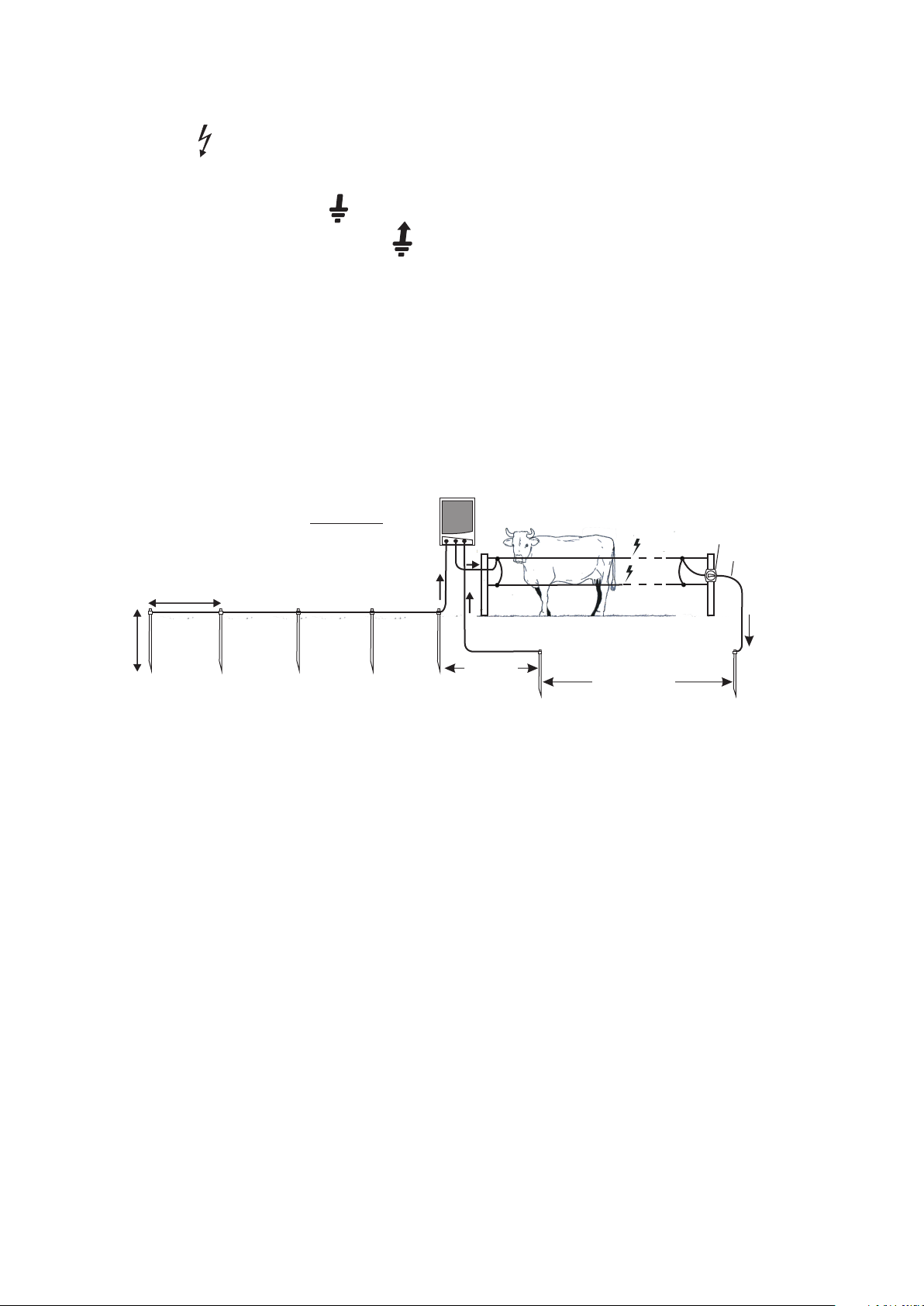

Schéma 4
Piquet de 1 mètre
(pour simulation de perte)
> 5 mètres
Sectionneur HT
± 100 mètres
Fisol
4 m
2 m
4

INTERPRETATION DES VOYANTS DE CONTROLES
- Lorsque l'électrificateur est en état de fonctionnement normal, alors la Led verte située au centre de l'électrificateur s'allume
à chaque impulsion.
- Si la Led bleue de gauche s'allume, alors votre clôture rencontre des pertes parallèles très importantes. Cela signifie que
vous avez probablement beaucoup de végétation en contact avec la clôture et/ou des isolateurs claqués, ou que vous êtes en
train de tester la qualité de la prise de terre de base selon la procédure décrite plus haut). Prévoyez de nettoyer la clôture et
de vérifier l'installation prochainement.
- Si, la Led bleue étant allumée, la Led verte centrale s'éteint, alors le niveau de perte parallèle sur la clôture est beaucoup
trop important sur la clôture. Cela signifie que vous avez trop de végétation en contact avec la clôture et/ou des isolateurs
claqués. Vous devez absolument nettoyer la clôture et vérifier l'installation.
- Si la Led rouge de droite s'allume (uniquement si la « Terre de Référence » est installée), alors vous devez améliorer la
qualité de votre prise de terre en procédant selon les étapes détaillées au paragraphe 5 ci-dessus.
ATTENTION : une fois la prise de courant branchée sur le secteur, la Led verte du centre, témoin du bon fonctionnement, doit
s'allumer environ 50 fois par minute.
(a) (b)
rouge
(c)
vert
bleu
UBI 15 000 / V150 - INTERPRÉTATION DE L’AFFICHAGE
2 écrans informatifs s’affichent en alternance.
1er écran :
2ème écran :
- Lorsque l’électrificateur se mettra en sécurité ou en effet retard (voir indications ci-dessus) le pictogramme sera
affiché.
Énergie délivrée
Tension délivrée
VÉGÉTATION
Indique la quantité de végétation sur l’ensemble
du fil de la clôture.
LE BARRE GRAPH :
- Il indique l’état de la tension générale aux bornes de l’électrificateur.
EFFET RETARD :
- Pour votre sécurité l’appareil adapte son énergie de sortie à un changement de charge au bout de
25 secondes.
Électrificateur de clôture à effet retard.
V
max
- L’appareil peut également se mettre en sécurité. Lorsqu’il y aura une brusque et importante augmentation de la charge
sur la clôture, le poste se mettra alors à sonner, le voyant alarme clignotera, la cadence sera diminuée et l’énergie délivrée
sera bridée.
La durée de ce temps de sécurité est de 12 minutes.
Durant toute cette période de sécurité l’appareil continuera à fournir suffisamment d’énergie pour garder les animaux.
VÉGÉTATION VÉGÉTATION
exemple de végétation
moyennement présente
exemple à vide exemple avec énormément
de végétation sur le fil
5

Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com
USER GUIDE
UBI 10 000 / V100
UBI 15 000 / V150
EN
You have purchased running on 230 volts.
We thank you for your trust.
Different power levels and options depending on the model are described in this notice.
This energizer optimises the level of pain felt by the animal at constant energy. “MultiPulstronic” Technology allows power
to be distributed into the grass and the animal whilst protecting any human who could come into contact with the fencing, for
absolute security. Output energy modulation is calculated according to current impedance and variation over time a very
efficient technique! Powerful and specially designed for use on correctly installed permanent fencing that may come into
contact with abundant plant growth, it is for use with cows, sheep, goats, boars, and animals difficult to contain owing to their
fleece, hide or temperament.
The electronic mechanism is completely modular. The "Ultra Low Impedance" technology used means that the fencing
remains effective even if grass touches the wire or if there are faulty insulators, etc.). For increased safety, the original
“MultiPulstronic” design provides the energy in the form of a several pulses that increases the pain felt.
A series of check LEDs allow you to check the operation of the energizer, the quality of the earth rod, the loss levels.
The bar-graph allows instant checks of the voltage on the fencing wire.
This energizer meets International Safety Standards and is approved by the Ministry of Agriculture.
an INTELLIGENT adaptable electric fence energizer
UBI 15 000 / V150
The intuitive back-lit digital display allows the output energy and percentage of insulation on the fencing to be seen at all
times. The number of fence contacts detected is indicated, as is the moment when the energizer switches to maximum
energy mode, and when the vegetation is greatly affecting the fencing. Lastly, output energy modulation phases are indicated,
when the energizer switches to security mode.
Weak Medium Strong
UBI 10 000 / V100 difficult /thick skin / rebel / wild 50 17 7
UBI 15 000 / V150 difficult /thick skin / rebel / wild 75 25 10
ANIMAL TYPE Fences up to (km) with vegetation:
Power supply Peak pulse
energy (J)
Standard energy
(J) / 500 Ohm
Peak pulse
voltage (V)
Rated
power (W)
Number of
pulses /
minute
UBI 10 000 / V100 10 5 7 000 22 50
UBI 15 000 / V150 15 5 7 000 22 50
230 V - 50 Hz
ADVICE :
INSTALLATION ADVICE
Wire : wire with a very high conductivity must be used for ULTRA LOW IMPEDANCE devices. Ensure that all connections
have very good contact.
Earth rod : The energizer's ULTRA LOW IMPEDANCE technology depends entirely on the quality of the earth connexion.
If the connection is not optimum, performance is reduced. Carefully apply the instructions given in paragraphs 1-4 of the
installation chapter to successfully install the earth rod.
SETTING UP YOUR SYSTEM
There are 5 steps :
6

1 - Installing the main earth rod or "Basic earth rod" of the energizer :
Ineffective earthing is often the cause of the poor operation of an energizer.
For an earth rod to be really effective, it is important that it is located in wet ground. So choose a depression rather than a bank along the
perimeter of the installation. Likewise, preferably choose an area where the ground is fertile and/or clayey as it has more minerals and will
conduct electricity better than in a sandy or rocky area.
Do not hesitate to use a tractor loader to dig the necessary holes for installing the earth rods.
The ULTRA LOW IMPEDANCE technology of this energizer entirely depends on the quality of the earth rod connection. Performance will
fall drastically if it is not "perfect". The earth rods necessary for this type of earth rod connection should preferably be made of galvanized
steel, with a required length of 2 metres and spaced at 4-metere intervals (connected to each other by a large diameter galvanized steel
cable of the SECURGAL type). The minimum number of earth rods is 5 for this energizer in the most suitable ground, but this number can
increase to more than ten for difficult ground ! The quality of the earth rod connection can be improved still further if you can use 3-metre
earth rods to reach a "deep" soil that conducts better.
Useful tip : After making the holes for laying your basic earth rod connections, fill the hole with a mixture of bentonite Lacmé. In this way,
the moisture in the soil will be stored around the earth rod and significantly improve its performances.
Examples of 2 types of bovine installations according to soil type :
- Wet or good conductive soil : Connect the earth terminal of the energizer to your basic earth rod and connect the electric output terminal
to the fencing wires also known as "hot wires" (see diagram 1 below).
- Dry or poor conductive soil with large animals : Connect the earth terminal of the energizer to your basic earth rod and to the lowest wire
of the three-wire installation, then connect the electric output terminal to the fencing wires also known as "hot wires". Namely : hot wire on
the top and in the middle, neutral wire below (see diagram 2 below).
2 - OPTIONAL - Installing the "Reference earth rod" of the energizer :
In order to be able to regularly check the quality of the installation's main earth rod, a separate additional "reference earth rod" must be
installed.
The reference earth rod does not have to be installed with as much care as that required for the basic earth rods. You can use a standard
LACME 2 x 30 cm earth rod connection kit or a simple metre-long LACME earth rod. All you then have to do is install this reference earth
rod more than 5 m away from the basic earth rod of the energizer. However, as with the main earth rod, you must keep a distance of 10 m
between the reference earth rod and any other earth installation of the domestic electricity network, telephone cables or any other network.

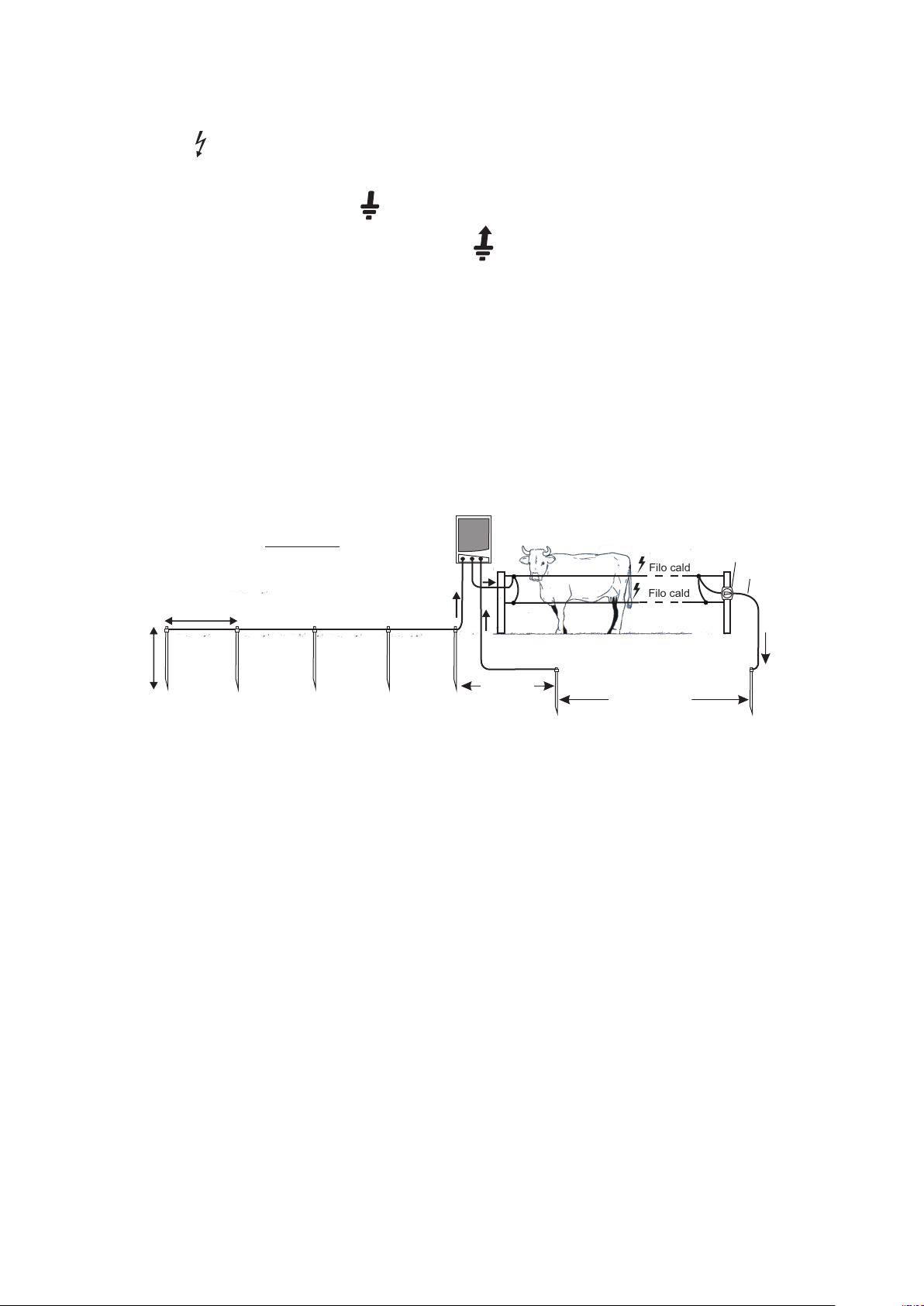

Diagram 1
Diagram 2
Basic earth rods (2 metres)
Diagram 3
Reference earth rod
4 m
2 m
Hot wire (90 cm - 110 cm)
Hot wire (50 cm - 60 cm)
Basic earth rods (2 metres)
4 m
2 m 50 m 50 m
Hot wire (90 cm - 110 cm)
Hot wire (50 cm - 60 cm)
Neutral wire (20 cm - 30 cm)
4 m
2 m
> 5 metres
Hot wire
Hot wire
7

Nota : If the reference earth rod is not installed, you will not be able to test the quality of the basic earth rod connection, which is strongly
recommended before putting the installation to use. You will therefore be unable guarantee that the energizer has a sufficiently effective
earth rod connection and is capable of delivering the maximum level of energy for which it has been designed when there is a large amount
of vegetation growth.
3 - Connecting the fencing installation to the energizer :
Connect the fencing to the "FENCING START" terminal of the energizer by means of a correctly insulated cable. For SECURGAL long
distance fencing, use LACME's FISOL GALVA designed for voltages up to 20,000 Volts, which can be buried as it has a protective sheath.
For fencing that uses FORCEFLEX, it is preferable to use LACME's FISALU insulation dual cable.
Connect the "basic earth rod" installation to the "EARTH" terminal of the energizer by using good conductive cable with double
insulation of the FISOL GALVA or FISALU type from LACME.
Likewise, connect the "reference earth rod" to the "EARTH CHECK" terminal of the energizer by using the same type of cable.
Ensure that all the connections make good electrical contact.
If you have to use different metals at a knot or connection, regularly protect this potential weak spot of the installation against oxidation by
applying mechanical grease.
4 - OPTIONAL - Installing a significant distant loss simulation device between the fencing wire and the ground :
As it is necessary to simulate a significant loss to test the correct quality of the basic earth rod and that this operation is best repeated at
least once per year, for example in the dry season, it is advisable to set up such a simulator once and for all.
To do this, you drive a 1-metre long rod into the soil at around one hundred metres from the basic earth rod connection of the energizer.
Connect it to the FISOL GALVA or FISALU (high voltage cable with double insulation) on a LACME circuit breaker connected to the fencing
wire. You will thus have a permanent installation allowing you to create a loss at any moment and thus test the quality of the basic earth rod.
5 - Test for the good working order of the "basic earth rod" installation :
This test checks the good working order of the installation on your fencing. It involves simulating a large (parallel) loss at a distance from the
fencing. When this loss becomes large enough, the left-hand blue LED starts to flash strongly. At this point, if the basic earth rod connection
is not good enough, the right-hand red LED will switch on. The aim is then to improve the basic earth rod connection so that the right-hand
red LED finally switches off.
To achieve this, you must have already carried out the operations described in sections 2 and 4 above. You can then carry out the following
steps :
- Disconnect the energizer from the mains supply.
- Create a massive parallel loss (e.g. if you have fitted the simulator specified in section 4, set your circuit breaker so that it
activates the short-circuit).
- Reconnect the energizer and wait for 2 minutes until the system stabilises.
- After 2 minutes, check that the blue LED is on (it shows a large loss in the fencing).
- Follow the instructions given in A or B below, according to the case.
If A - The right-hand red LED is off :
- Congratulations ! Your earth rod installation is perfect.
- Remove the massive parallel loss (e.g. if you have fitted the simulator specified in section 4, set your circuit breaker so that it
disables the short-circuit).
- Your installation is now in the best operating condition.
If B - The right-hand red LED remains on :
- Your earth rod installation can be improved.
- Disconnect the energizer.
- Add another basic earth rod to the installation (for these "difficult" soil conditions, the basic earth rod may require around ten or
so 2-metre rods).
- Reconnect the energizer and wait for 2 minutes until the system stabilises.
- Check that the right-hand red LED is off.
If this is the case, refer to paragraph A above. Otherwise :
- Repeat operation B as many times as necessary until the red LED switches off.
± 100 metres
Fisol
4 m
2 m
Diagram 4
>5 metres
Hot wire
Hot wire
HV circuit breaker
1-metre rod
(for loss simulation)
8

BAR GRAPH :
- This shows the state of the general voltage in the energizer terminals.
V
max
INTERPRETING THE CHECK LEDS
- When the energizer is in normal working order, the central green LED of the energizer lights up at each pulse.
- If the left-hand blue LED is on, then the fencing has significant parallel losses. This means that there is probably a large amount of
vegetation growth in contact with the fencing and/or faulty insulators, or that you are testing the quality of the basic earth rod connection
according to the procedure described above). You should plan to clear around the fencing and check the installation in the near future.
- If the blue LED is on and the green LED is off, then the parallel loss on the fencing is much too large. This means that there is too much
vegetation in contact with the fencing and/or the faulty insulators. You must absolutely clear around the fencing and check the installation.
- If the red LED on the right switches on (only if a reference earth rod has been installed), the earth rod quality needs to be improved
according to the steps detailed in paragraph 5 above.
CAUTION : Once the plug is connected to the mains supply, the central green LED that indicates correct operation must light up
approximately 50 times per minute.
(a) (b) (c)
red
green
blue
Delayed effect fence energizer.
DELAYED EFFECT :
- For your safety, the device adapts its output energy to a charge change after 25 seconds.
- The device can also enter safety mode. When there is a sudden and considerable increase in charge to the fence, the
unit emits a noise, the warning light flashes, and the frequency and the output energy are decreased.
Safety mode lasts for 12 minutes.
During this time, the device continues to supply enough energy to contain the animals.
UBI 15 000 / V150 - MEANING OF DISPLAY :
The digital display alternates between 2 screens.
1st screen :
2nd screen :
- When the energizer is in safety mode or delayed effect (see above information), the symbol will be displayed.
x,x joules
x,x volts
Output power
Output Voltage
VEGETATION
Indicates the amount of vegetation on the whole fence.
VEGETATION VEGETATION
Example of an average
amount of vegetation
Empty Lots of vegetation
9

Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com
BEDIENUNGSANLEITUNG
UBI 10 000 / V100
UBI 15 000 / V150
DE
INSTALLIERUNG
Draht : Geräte mit EXTREM NIEDRIGER IMPEDANZ erfordern eine sehr gute Drahtleitfähigkeit. Die Anschlüsse müssen mit sehr guten
Kontakten hergestellt werden.
Erdanschluss : Die Ultraniedrigimpedanz-Technologie dieses Geräts benötigt eine absolut perfekte Installierung des Erdanschlusses. Bei
einer unwirksamen Erdung bricht die Leistung des Geräts zusammen. Daher ist es unumgänglich, die Anweisungen der Paragraphen 1 bis
4 des Kapitels „inbetriebnahme“ genauestens zu befolgen.
INBETRIEBNAHME :
Sie verläuft in 5 Etappen :
UNSERE EMPFEHLUNG:
leicht mittel stark
UBI 10 000 / V100 schwierig / dicke Haut / widerspenstig / wild 50 17 7
UBI 15 000 / V150 schwierig / dicke Haut / widerspenstig / wild 75 25 10
Tiere Zaunlänge (in km) mit Bewuchs:
Stromversorgung
Maximale
Impulsenergie
(J)
Normeenergie Spitzenspannung
des Impulses (V)
Leistungsaufnahme
(W)
Impulszahl
pro Minute
UBI 10 000 / V100 10 5 7 000 22 50
UBI 15 000 / V150 15 5 7 000 22 50
230 V - 50 Hz
UBI 15 000 / V150
Eine rückbeleuchtete intuitive Digitalanzeige ermöglicht es, zu jedem Zeitpunkt die Impulsenergie sowie den Prozentsatz der Isolierung am
Zaun abzulesen.
Das Elektrozaungerät zeigt die Anzahl der erkannten Zaunberührungen an und informiert Sie über den Zeitpunkt seines Übergangs in den
Modus maximale Energie sowie bei einem zu starken Pflanzenbewuchs. Darüber hinaus erfolgt eine Anzeige der Modulationsphasen der
Energie am Ausgang, wenn das Elektrozaungerät in den Sicherheitsbetrieb übergeht.
Das UBI ist ein INTELLIGENTES, anpassbares Elektrozaungerät, das mit 230 Volt Netzstrom betrieben wird.
Dieses Weidezaungerät passt den vom Tier empfundenen Schmerz optimal an, ohne Energieschwankungen.
Die “MultiPulstronic-Technologie” ermöglicht eine Aufteilung der Leistung auf Gras und Tier, um Personen vor eventuellen Stromstößen zu
schützen und garantiert somit eine absolute Sicherheit. Je nach aktueller Impedanz und zeitlich bedingter Schwankung wird eine
Modulation der Energie am Ausgang berechnet. Ein pures Leistungspaket! Dieses leistungsstarke Elektrozaungerät ist für die Verwendung
auf perfekt angebrachten extrem langen Dauerweidezäunen ausgelegt, die von starkem Bewuchs überwuchert sind. Es wird für Rinder,
Schafe, Ziegen, Wildschweine sowie für Tiere eingesetzt, die aufgrund ihres dicken Fells, ihrer dicken Haut oder ihres Temperaments
schwer zu hüten sind.
Durch die sogenannte UBI-Technologie (Ultra-Niedridimpedanz) erhält der Weidezaun auch bei einem Verlust (Gras berührt die Drähte,
Isolatoren mit Stomdurchgang usw.) seine Wirksamkeit.Um eine größere Sicherheit bei der Tierhütung zu garantieren, liefert das
Originalgerät "MultiPulstronic" Energie in Form von mehreren Impulsen, die die Schmerzwahrnehmung verstärken.
Eine Reihe von Kontrolllampen ermöglicht es, den Betrieb des Elektrozaunladers, die Qualität des Erdanschlusses, die Höhe des
Stromverlustes zu überprüfen.
Anhand der LCD-Strichanzeige kann die Spannung am Zaundraht sofort geprüft werden.
Das vorliegende Modell entspricht den internationalen Sicherheitsvorschriften und ist vom Landwirtschaftsministerium zugelassen.
Vielen Dank für Ihr Vertrauen.
In dieser Anleitung werden die verschiedenen Leistungsniveaus und Optionen je nach Modell beschrieben.
10

1 - Installation des Haupterdanschlusses oder «Basis-Erdung» des Elektrozaunladers :
Eine unzureichende Erdung ist oft die Ursache für einen mangelhaften Betrieb des Elektrozaunladers.
Damit ein Erdanschluß wirklich wirksam ist, ist es wichtig, dass er sich in einem feuchten Boden befindet. Wählen Sie deshalb lieber einen
Kessel als eine Böschung im Bereich Ihrer Installation. Aus demselben Grund ist es ratsamer eine Zone zu wählen, in der die Erde
fruchtbar und/oder tonhaltig ist, da sie mineralhaltiger ist und Strom besser leitet, als in einem sandigen oder felsigen Bereich.
Greifen Sie ruhig auf den Einsatz eines Baggers zurück, um die notwendigen Löcher für die Pflöcke des Erdanschlusses zu graben.
Die Technologie ULTRA NIEDRIGE IMPEDANZ dieses Elektrozaunladers hängt ganz von der Qualität des Erdanschlusses ab. Die
Leistung fällt ab, wenn letztere nicht « perfekt »ist. Die Erdpflöcke, die für diese Art Erdanschluß benötigt werden, sollten bevorzugt aus
verzinktem Stahl und möglichst 2 Meter lang sein und in mindestens 4 Meter Abstand voneinander stehen. (sie werden miteinander durch
ein Kabel aus verzinktem Stahl mit einem großen Durchmesser vom Typ SECURGAL verbunden). Die Mindestanzahl der Pflöcke für den
Erdanschluß ist 5 für diesen Elektrozaunlader in den am Besten geeigneten Böden, aber in nicht gut geeigneten Böden kann die Anzahl
der Pflöcke über 10 betragen ! Die Qualität des Erdanschlusses wird noch besser sein, wenn Sie die Möglichkeit haben, Erdpflöcke von 3
Meter Länge zu benutzen, die tiefer in die Erde gehen, wo sie besser leiten.
Ein Trick : Nach dem Bohren für das Einsetzen der Erdanschlüsse, füllen Sie das Loch mit Lacme-Bentonit. Auf diese Weise bleibt die
Feuchtigkeit der Erde rund um den Erdpflock erhalten und verbessert so erheblich seine Leistung.
Beispiele von zwei Installationsarten für Rinder, je nach Art des Bodens :
- Im Fall eines feuchten oder gut leitenden Bodens : die Erdungsklemme Ihres Elektrozaunladers mit den Pflöcken des Basis-
Erdanschlusses verbinden und die Elektroanschlußklemme an den Weidendraht, auch «stromhaltiger Draht» genannt, anschließen (siehe
untenstehendes Schema 1).
- Im Fall eines trockenen oder schwachleitenden Bodens und bei großen Tieren : die Erdungsklemme Ihres Elektrozaunladers an die
Pflöcke des Basis-Erdanschlusses und an den untersten Draht Ihrer dreidrahtigen Installation setzen und die Elektroanschlußklemme an
Ihre Zaundrähte, auch « stromhaltige Drähte » genannt, anschließen. Anders gesagt : Stromhaltiger Draht oben und in der Mitte,
neutraler Draht unten (siehe untenstehendes Schema 2).
2 - ZUSATZFUNKTION: Installation des Anschlusses “Bezugs-Erdung” des Elektrozaunladers :
Um die Qualität des Haupterdanschlusses der Installation regelmäßig überprüfen zu können, wird geraten, einen komplementären,
separaten Anschluß «Basis-Erdung» vorzunehmen.
Die Installation des Bezugs-Erdpflocks muß nicht so gründlich vorgenommen werden wie die des Basis-Erdpflocks. Sie können einen
einfachen Erdanschlusskit vom klassischen Format 2 x 30 cm von LACME, oder einen einfachen Erdanschluß von1 m Länge von LACME
benutzen. Es reicht aus, diesen Bezugs-Erdpflock auf eine Entfernung von mehr als 5 m vom Basis-Erdanschluß des Elektrozaunladers
aufzustellen. Halten Sie dennoch, wie bei dem Haupterdanschluß, einen Abstand von mehr als 10 m zwischen dem Bezugs-Erdanschluß
und der anderen eventuellen Installation des Erdanschlusses Ihres privaten Stromanschlussnetzes, oder Telefonkabeln oder einem
beliebigen anderen Netz, ein.
4 m
2 m
Schema 1
Haupterdungspfähle (2 Meter)
Heißdraht (90 cm - 110 cm)
Heißdraht (50 cm - 60 cm)
4 m
2 m 50 m 50 m
Schema 2
Neutraldraht (20 cm - 30 cm)
Heißdraht (90 cm - 110 cm)
Heißdraht (50 cm - 60 cm)
Haupterdungspfähle (2 Meter)
11

Wichtig : Wenn der Bezugs- Erdpflock nicht installiert ist, können Sie den Qualitätstest Ihres Basis-Erdanschlusses, der vor der
Inbetriebnahme der Installation wärmstens empfohlen wird, nicht durchführen. Sie haben also keine Möglichkeit, zu überprüfen,ob sich der
Elektrozaunlader auf einen ausreichend gepflegten Erdanschluß stützt und so in der Lage ist, im Fall von starker Vegetation die
größtmögliche Energie zu liefern, für die er vorgesehen ist.
3 - Anschluß der Installation des Weidezauns an den Elektrozaunlader :
Den Weidezaun mit der Klemme «ZAUNANSCHLUSS» des Elektrozaunladers verbinden, durch ein gut isoliertes Kabel. Bei sehr
langen Weidezäunen aus SECURGAL, FISOL GALVA von LACME benutzen, das für Spannung bis zu 20 000 Volt vorgesehen ist und
aufgrund seiner Schutzhülle eingegraben werden kann. Bei Weidezäunen, die mit. FORCEFLEX angelegt wurden, lieber ein doppelt
isoliertes Kabel FISALU von LACME verwenden.
Die Installation «Basis-Erdung» mit der Klemme "ERDUNG” des Elektrozaunladers verbinden, durch ein gut leitendes und doppelt
isoliertes Kabel vom Typ FISOL GALVA oder FISALU von LACME.
Genauso den Anschluß «Bezugs-Erdung» mit der Klemme “KONTROLL-ERDUNG" des Elektrozaunladers verbinden, durch ein Kabel
vom selben Typ.
Überprüfen Sie, ob alle vorgenommenen Anschlüsse guten elektrischen Kontakt leisten.
Falls Sie gezwungen waren, an einem Knotenpunkt oder einem Anschluß verschiedene Metalle zu vermischen, schützen Sie diese
mögliche spätere Schwachstelle Ihrer Installation gelegentlich vor Oxidation, mit Hilfe von Schmiermittel.
4 - ZUSATZFUNKTION: Installation einer Vorrichtung zum Simulieren eines großen Stromverlusts weiter weg, zwischen dem
Zaundraht und dem Boden :
Da es notwendig ist, einen großen Stromverlust zu simulieren, um die gute Qualität Ihres Basis-Erdanschlusses zu überprüfen, und da es
vorteilhafter ist, diese Aktion mindestens einmal im Jahr zu wiederholen, zum Beispiel in der trockenen Jahreszeit, wird empfohlen, so
einen Simulator ein für alle Mal zu installieren.
Dazu einen Pflock von 1 m in den Boden treiben, etwa hundert Meter vom Basis-Erdanschluß des Elektrozaunladers entfernt. Schließen
Sie ihn an FISOL GALVA oder FISALU (Hochspannungskabel mit doppelter Isolation)an den Trennschalter LACME an, der mit dem
Zaundraht verbunden ist. Auf diese Weise haben Sie eine definitive Installation, die es ermöglicht, zu jeder Zeit einen Stromverlust zu
schaffen und so die Qualität Ihres Basis-Erdanschlusses zu testen.
5 - Funktionstest der Installation des Anschlusses «Basis-Erdung» :
Dieser Test besteht darin, die gute Betriebsfähigkeit Ihrer Weidezauninstallation zu kontrollieren. Es handelt sich darum, weiter entfernt am
Zaun einen großen Stromverlust (parallel) zu simulieren. Wenn dieser Stromverlust groß genug wird, leuchtet die linke blaue Led-Lampe
stark. Wenn der Basis-Erdanschluß nicht ausreichend leistungsstark ist, leuchtet die rechte rote Led-Lampe auf. Das Ziel ist es dann, den
Basis- Erdanschluß ausreichend zu verbessern, bis besagte rechte rote Led-Lampe schliesslich ausgeht.
4 m
2 m
Schema 4
4 m
2 m
Schema 3
Referenzerdungspfähle
Heißdraht
Heißdraht
> 5 Meter
>5 Meter
± 100 Meter
Pfahl 1 Meter Größe (zur Simulierung
eines Verlusts)
Hochspannungs-Unterbrecher
Fisol
Heißdraht
Heißdraht
12

Um dieses Ziel zu erreichen, ist es unerlässlich, im Voraus die in den untenstehenden Paragraphen 2 und 4 detaillierten Aktionen auszuführen.
Anschließend können Sie folgenderweise vorgehen :
- Schalten Sie Ihren Elektrozaunlader vom Stromnetz ab.
- Schaffen Sie einen massiven parallelen Stromverlust (indem Sie zum Beispiel Ihren Trennschalter so einstellen, dass er einen
Kurzschluß verursacht, falls Sie den in Paragraph 4 empfohlenen Simulator angebracht haben).
- Schließen Sie Ihren Elektrozaunlader wieder an und warten Sie zwei Minuten, bis sich das System stabilisiert.
- Überprüfen Sie nach 2 Minuten, ob die blaue LED auch leuchtet (dies bedeutet einen massiven Verlust am Zaun).
- Berücksichtigen Sie die in Punkt A oder B (untenstehend) zu befolgenden Schritte, je nach Ihrer Situation :
Fall A- die rechte rote Led -Lampe ist erloschen :
- Glückwunsch ! Ihre Basis-Erdanschlussinstallation ist perfekt.
- Ziehen Sie den massiven parallelen Verlust zurück (indem Sie zum Beispiel Ihren Trennschalter so einstellen, dass er einen
Kurzschluß verursacht, falls Sie den in Paragraph 4 empfohlenen Simulator angebracht haben).
- Ihre Installation ist jetzt in einem optimalen Betriebszustand.
Falls B- Die rechte rote Led-Lampe bleibt an :
- Ihr Basis-Erdanschluß muß verbessert werden.
- Schalten Sie Ihren Elektrozaunlader ab.
- Fügen Sie einen anderen Erdungspflock an Ihre Installation dazu (unter den Bedingungen eines "heiklen" Bodens kann es
vorkommen, dass ein Basis-Erdanschluss etwa zehn Pflöcke von 2 Metern benötigt ...)
- Schließen Sie Ihren Elektrozaunlader wieder an und warten Sie 2 Minuten, dass das System sich wieder stabilisiert.
- Kontrollieren Sie, dass die rechte rote Led-Lampe erloschen ist.
Wenn dies der Fall ist, wenden Sie sich an den obenstehenden Paragraphen A. Andernfalls :
- Wiederholen Sie die Aktion B sooft wie nötig, bis zum Erlöschen der roten Led-Lampe.
INTERPRETiEREN DER KONTROLLEUCHTEN
- Wenn der Elektrozaunlader normal funktioniert, leuchtet die grüne Led-Lampe, die sich in der Mitte des Elektrozaunladers befindet, bei
jedem Impuls auf.
- Wenn die linke blaue Led-Lampe aufleuchtet, hat Ihr Weidezaun große parallele Stromverluste. Das bedeutet, dass Sie vermutlich viel
Vegetation im Kontakt mit dem Weidezaun und/oder den ausgefallenen Isolatoren haben, oder dass Sie gerade dabei sind, die Qualität
des Basis-Erdanschlusses nach der weiter oben beschriebenen Prozedur zu testen. Sehen Sie vor, den Weidezaun demnächst zu reinigen
und die Installation zu überprüfen.
- Falls bei leuchtender blauer Led-Lampe die zentrale grüne Led-Lampe erlischt, ist der parallele Stromverlust am Zaun zu groß für den
Zaun. Das bedeutet, dass Sie zu viel Vegetation im Kontakt mit dem Weidezaun und/ oder den ausgefallenen Isolatoren haben. Sie
müssen den Zaun unbedingt reinigen und die Installation überprüfen.
- Leuchtet die rote LED rechts auf (die «Bezugs-Erdung» muss aber installiert werden), muss die Qualität Ihrer Erdung verbessert werden;
dazu wie in o.g. Absatz 5 aufgeführt verfahren.
ACHTUNG : Wenn der Stecker an den Netzanschluß angeschlossen ist, muß die zentrale grüne Led-Lampe, die vom guten Betrieb zeugt,
ungefähr 50 mal pro Minute aufleuchten.
rot
grün
blau
PFLANZENWUCHS
Gibt den Pflanzenwuchs am gesamten Zaundraht an.
PFLANZENWUCHS PFLANZENWUCHS
Beispiel eines mittelstarken
Pflanzenwuchses
Beispiel ohne Pflanzenwuchs
Beispiel eines starken
Pflanzenwuchses
V
max
UBI 15 000 / V150 - ERKLÄRUNG DER LCD-STRICHANZEIGE:
2 informative Bildschirme zeigen Informationen abwechselnd an:
1. Bildschirm :
2. Bildschirm :
- Bei der Sicherheitsabschaltung des Weidezaungeräts oder bei einer verzögerten Wirkung (siehe Angaben unten) wird das Piktogramm
angezeigt.
x,x Joules
x,x Volts
Abgegebene Energie
Abgegebene Spannung
DIE LCD-STRICHANZEIGE:
- Diese gibt den allgemeinen Spannungszustand an den Klemmen des Weidezaungerätes an.
VERZÖGERTE WIRKUNG:
- Zu Ihrer Sicherheit passt das Gerät seine Impulsenergie nach 25 Sekunden an eine Ladungsänderung an.
Weidezaungerät mit verzögerter Wirkung.
- Das Gerät verfügt auch über eine Sicherheitsabschaltung. Bei einem abrupten und bedeutenden Ladungsanstieg am Zaun gibt das
Gerät einen Piepton ab, die Alarmleuchte blinkt, der Takt wird gemindert und die abgegebene Impulsenergie begrenzt.
Diese Sicherheitsabschaltung ist 12 Minuten aktiv.
Während dieses gesamten Zeitraums liefert das Gerät weiterhin ausreichend Impulsenergie, um die Tierhütung zu garantieren.
13

Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com
INSTRUCCIONES DE EMPLEO
UBI 10 000 / V100
UBI 15 000 / V150
ES
Acaba de comprar un que funciona en el sector de 230 voltios.
Le agradecemos su confianza.
En esta nota se describen los diferentes niveles de potencia y de opciones según los modelos.
Este electrificador optimiza el grado de dolor que experimenta el animal a una energía constante. La Tecnología
“MultiPulstronic” permite dispersar la potencia en la hierba y en el animal, al tiempo que protege a cualquier ser humano
que entre en contacto con el cercado en la más absoluta seguridad. Calcula una modulación de la energía de salida en
función de la impedancia eléctrica y de su variación en el tiempo. Su eficacia es incontestable. Es muy potente y está
especialmente concebido para una utilización en un cercado permanente de grandes dimensiones, perfectamente instalado
y rodeado de vegetación. Se utiliza para ganado bovino y ovino, cabras, jabalíes o animales difíciles de vigilar a causa de su
vellón, su cuero o su temperamento.
La tecnología utilizada, denominada «Impedancia Ultra Baja» permite que el cercado mantenga su eficacia también en caso
de pérdidas (hierbas que entran en contacto con el cable, aisladores rotos, etc.). Para una mayor seguridad de guarda, su
concepción original “MultiPulstronic” suministra la energía en forma de varios impulsos que aumentan el dolor sentido.
Una serie de pilotos de control permiten comprobar el funcionamiento del electrificador, la calidad de la toma de tierra y el
nivel de pérdidas.
Le gráfico de barras permite comprobar instantáneamente la tensión del cable de salida.
Esta cerca respeta las Normas Internacionales de Seguridad y está homologada por el Ministerio de Agricultura.
electrificador de cercado INTELIGENTE adaptable
UBI 15 000 / V150
Una visualización digital retroiluminada intuitiva permite ver en cualquier momento la energía suministrada y el porcentaje de
aislamiento de la cerca. Indica también el número de contactos detectados en el cercado y le informa del momento en que el
electrificador entra en modo de energía máxima y cuando el cercado se ve invadido por demasiada vegetación. Finalmente,
le indica asimismo, las fases de modulación de la energía de salida, en el momento en que el electrificador entra en modo de
seguridad.
PUESTA EN SERVICIO
Se desarrolla en 5 etapas :
INSTALACIÓN
Cable : con aparatos de ULTRA BAJA IMPEDANCIA la conductividad del cable debe ser muy buena. Deberemos esforzarnos
en realizar conexiones con muy buenos contactos.
Toma de tierra : la tecnología de ULTRA BAJA IMPEDANCIA de este electrificador depende completamente de la calidad de
la toma de tierra. Las prestaciones se vienen abajo si esta última no es “impecable”. Aplicar con extrema minuciosidad las
instrucciones desarrolladas en los parágrafos 1 hasta 4 del capítulo puesta en servicio, para una instalación ideal de la toma
de tierra.
CONSEJOS:
débil media mucha
UBI 10 000 / V100 difíciles / piel gruesa / rebeldes / salvajes 50 17 7
UBI 15 000 / V150 difíciles / piel gruesa / rebeldes / salvajes 75 25 10
Animales longitud cerca (en km) con vegetación:
Alimentación Energía (J) de
salida máx.
Energía
(J) menos de
500 ohm
Tensión
cresta de
impulso (V)
Potencia
consumida
(W)
Número de
impulsos por
minuto
UBI 10 000 / V100 10 5 7 000 22 50
UBI 15 000 / V150 15 5 7 000 22 50
230 V - 50 Hz
14

1 - Instalación de la toma de tierra principal o “Tierra principal” del electrificador :
A menudo, una mala colocación en la tierra es la causa de que un electrificador no funcione correctamente.
Para que una toma de tierra sea realmente eficaz, es importante que esté situada en un suelo húmedo. Además, elija una depresión antes
que un talud en el perímetro de su instalación. Asimismo, es preferible una zona donde la tierra sea fértil y/o arcillosa ya que contendrá
más minerales y será mejor conductora de la electricidad que una zona arenosa o pedregosa.
No dude en recurrir a una excavadora para realizar los orificios necesarios para la colocación de las picas de toma de tierra.
Las picas de tierra necesarias para este tipo de toma de tierra serán preferentemente de acero galvanizado, tendrán una longitud
deseable de 2 metros y estarán espaciados los unos de los otros al menos 4 metros (unidas entre sí con un cable de acero galvanizado de
diámetro grueso tipo SECURGAL). En el caso de este electrificador, el número mínimo de picas de toma de tierra será de 5 en los suelos
más idóneos, pero podrán ser más de diez en suelos difíciles. La calidad de la toma de tierra será aún mejor si tiene la posibilidad de
utilizar picas de tierra de 3 metros de longitud que vayan en busca de una tierra denominada “profunda”, mejor conductora.
Truco : tras realizar la perforación destinada a la colocación de sus tomas de tierra principal, rellene el agujero con una mezcla de
bentonita Lacmé. De este modo, la humedad del suelo se acumulará alrededor de la pica de tierra y mejorará notablemente sus
prestaciones.
Ejemplos de 2 tipos de instalaciones bovinas en función de la naturaleza del suelo :
- Caso de un suelo húmedo o buen conductor : una el borne de tierra del electrificador a las picas de toma de tierra principal y conecte el
borne de salida eléctrica a los hilos de cerca también llamados “hilos calientes” (ver esquema 1 adjunto).
- Caso de un suelo seco o poco conductor con animales de gran tamaño : una el borne de tierra del electrificador a las picas de tierra
principal y al hilo más bajo de la instalación de tres hilos y conecte el borne de salida eléctrica a los hilos de cerca, también llamados “hilos
calientes”. Es decir : hilo caliente arriba y en el centro, hilo neutro abajo (ver esquema 2 adjunto).
2 - - Instalación de la toma de “tierra de referencia” del electrificador :
Para poder controlar regularmente la calidad de la toma de tierra principal de la instalación, es aconsejado realizar el tendido de una toma
de “tierra de referencia” complementaria y separada.
No es necesario que la instalación de la pica de tierra de referencia sea tan cuidada como la de las picas de tierra principal. Puede utilizar
tan sólo un kit de toma de tierra de 2x30 cm. clásico de LACME o una toma de tierra sencilla LACME de un metro. Bastará con que instale
esta pica de tierra de referencia a una distancia de más de 5 m. de la toma de tierra principal del electrificador. No obstante, respete como
para la toma de tierra principal, una distancia de más de 10 m. entre la pica de tierra de referencia y la otra instalación eventual de puesta
a tierra de su red eléctrica doméstica, de los cables de teléfono o de cualquier otra red.
Nota : Si la pica de tierra de referencia no está instalada, le será imposible efectuar la prueba de calidad de su tierra principal,
recomendable, antes de la puesta en servicio de la instalación. No dispondrá de medios para asegurarse de que su electrificador se apoya
en una toma de tierra suficientemente cuidada y que, por consiguiente, es capaz de liberar, en caso de intensa vegetación, el máximo de
energía para la que ha sido diseñado.
OPCIONAL
Esquema 2
Esquema 3
Esquema 1
4 m
2 m
Hilo caliente (90 cm 110 cm)
Hilo caliente (50 cm - 60 cm)
Picas de tierra principal (2 metros)
4 m
2 m 50 m 50 m
Picas de tierra principal (2 metros)
Hilo caliente (90 cm 110 cm)
Hilo caliente (50 cm - 60 cm)
Hilo neutro (20 cm - 30 cm)
4 m
2 m
Pica de tierra de referencia
Hilo caliente
>5 metros
Hilo caliente
15

3- Conexión de la instalación de cerca con electrificador :
Una la cerca al borne “SALIDA CERCA” del electrificador con ayuda de un cable bien aislado. Para las cercas de larga distancia de
SECURGAL, utilice el FISOL GALVA de LACME, diseñado para tensiones de hasta 20.000 V. y que puede enterrarse gracias a su funda
protectora. Para las cercas realizadas con el FORCEFLEX, elija preferentemente el cable de doble aislamiento FISALU de LACME.
Una la instalación de “Tierra principal” al borne “TIERRA” del electrificador con ayuda de un cable buen conductor y con doble
aislamiento de tipo FISOL GALVA o FISALU de LACME.
Igualmente, una la toma de “Tierra de referencia” al borne “CONTROL TIERRA” del electrificador con ayuda del mismo tipo de cable.
Compruebe que todos las conexiones efectuadas aseguran buenos contactos eléctricos.
Si se ha visto obligado a mezclar metales diferentes a la altura de un nudo o de una conexión, proteja puntualmente de la oxidación este
eventual futuro punto débil de su instalación con grasa mecánica.
4 - - Instalación de un dispositivo de simulación de pérdida importante en un punto alejado entre el hilo de la cerca y
el suelo :
Dado que es necesario simular una pérdida importante para probar la buena calidad de su toma de tierra principal y le interesará repetir
esta operación al menos una vez al año, por ejemplo en la estación seca, es recomendable instalar, de una vez por todas, un simulador.
Para ello, introduzca en el suelo una pica de 1 metro a una distancia de unos cien metros de la toma de tierra principal del electrificador.
Conéctelo a FISOL GALVA o FISALU (cable de alta tensión de doble aislamiento) sobre un seccionador LACME unido al hilo de cerca.
Dispondrá así de una instalación definitiva que le permitirá crear en cualquier momento una pérdida y probar así la calidad de su toma de
tierra principal.
5 - Prueba de funcionamiento de la instalación de toma de “tierra principal” :
Esta prueba consiste en comprobar el buen funcionamiento de la instalación de su cerca. Se trata de simular una pérdida (paralela)
importante en un punto alejado de la cerca. Cuando esta pérdida es lo suficientemente importante, el led azul de la izquierda se pone a
parpadear intensamente. En este caso, si la toma de tierra principal no tiene la calidad suficiente, se encenderá el led rojo de la derecha.
El objetivo es mejorar suficientemente la toma de tierra principal para que este led rojo de la derecha acabe por apagarse.
Para alcanzar este objetivo, es indispensable realizar las operaciones detalladas anteriormente en los párrafos 2 y 4. A continuación, podrá
proceder de la manera siguiente :
- Desconecte su electrificador de la red de alimentación eléctrica.
- Cree una pérdida paralela masiva (por ejemplo, si ha instalado el simulador recomendado en el párrafo 4, posicionando su
seccionador de tal manera que active el cortocircuito).
- Vuelva a conectar el electrificador y espere 2 minutos a que el sistema se estabilice.
- Compruebe al cabo de 2 minutos que el piloto azul esté encendido (indica una pérdida masiva en la cerca).
- Respete el procedimiento de los siguientes puntos A o B, según sea su caso.
Si A El led rojo de la derecha está apagado :
- ¡Enhorabuena! Su instalación de tierra principal es perfecta.
- Retire la pérdida paralela masiva (por ejemplo, si ha instalado el simulador recomendado en el párrafo 4, posicione su
Seccionador de tal manera que desactive el cortocircuito).
- Su instalación se encuentra ahora en un estado de funcionamiento óptimo.
Si B El led rojo de la derecha está encendido :
- Deberá mejorar su instalación de tierra principal.
- Desconecte su electrificador.
- Añada otra pica de tierra principal a su instalación (en estas condiciones de suelos “difíciles”, puede ocurrir que una toma de
tierra requiera del orden de unas diez picas de 2 metros…).
- Vuelva a conectar el electrificador y espere 2 minutos a que el sistema se estabilice.
- Compruebe que el led rojo de la derecha está apagado.
Si es así, consulte el párrafo A anterior. Si no :
- Repita la operación B tantas veces como sea necesario hasta que se apague el led rojo.
OPCIONAL
Esquema 4
16
± 100 metros
Fisol
4 m
2 m
>5 metros
Pica de 1 metro
(para simulación de pérdida)
Seccionador AT
Hilo caliente
Hilo caliente

INTERPRETACIÓN DE LOS PILOTOS DE CONTROL
- Cuando el electrificador se encuentra en estado de funcionamiento normal, el led verde situado en el centro del electrificador se enciende
a cada impulso.
- Si el led azul de la izquierda se enciende, su cerca sufre importantes pérdidas paralelas. Esto significa que, probablemente, usted tiene
mucha vegetación en contacto con la cerca y/o aisladores dilatados, o bien que está probando la calidad de la toma de tierra principal
siguiendo el procedimiento descrito anteriormente). Tenga previsto limpiar la cerca y comprobar la instalación próximamente.
- Si, estando encendido el led azul, se apaga el led verde central, el nivel de pérdida paralela en la cerca es demasiado importante. Esto
significa que tiene demasiada vegetación en contacto con la cerca y/o aisladores dilatados. Debe limpiar sin falta la cerca y comprobar la
instalación.
- Si, durante la prueba de calidad de la toma de tierra, se enciende el led rojo de la derecha (únicamente si «la Tierra de referencia» está
instalada), debe mejorar la calidad de su toma de tierra procediendo de acuerdo con las etapas detalladas anteriormente en el párrafo 5.
ATENCIÓN : Una vez conectada la toma de corriente a la red eléctrica, el led verde del centro, testigo del funcionamiento correcto, debe
encenderse aproximadamente 50 veces por minuto.
(a) (b)
rojo
(c)
verde
azul
UBI 15 000 / V150 - INTERPRETACIÓN DE LOS DATOS :
2 pantallas de información se visualizan en alternancia :
1.ª Pantalla :
2.ª Pantalla :
- Cuando el electrificador se ponga en modo seguro o con efecto retardado (ver indicaciones encima), aparecerá el
pictograma .
x,x julios
x,x voltios
Energía suministrada
Tensión suministrada
VEGETACIÓN
Indica la cantidad de vegetación en la totalidad
del hilo de la cerca.
EL GRÁFICO DE BARRAS :
- Indica el estado de la tensión general en los bornes del electrificador.
EFECTO RETARDADO :
- Para su seguridad, el aparato adapta su energía de salida a un cambio de carga al cabo de 25 segundos.
Electrificador de cerca con efecto retardado.
V
máx
- Asimismo, el aparato también puede cambiar al modo seguro. Cuando hay un aumento brusco e importante de la carga en
la cerca, el equipo emitirá una señal acústica, el testigo de alarma parpadeará, se espaciará la frecuencia de los impulsos y se reducirá
la energía suministrada. La duración del modo seguro es de 12 minutos.
Durante este período el aparato continuará suministrando energía suficiente para guardar los animales.
VEGETACIÓN VEGETACIÓN
Ejemplo de presencia
media de vegetación
Ejemplo sin vegetación Ejemplo de presencia de
vegetación muy abundante
17

MANUALE DI ISTRUZIONI
Les Pelouses
Route du Lude
72200 LA FLECHE
Tél : [phone]
Fax : [phone]
www.lacme.com
18
CONSIGLI:
Ha appena acquistato un alimentatore di corrente per recinti funzionante su rete da 230 Volt.
La ringraziamo per la fiducia accordataci.
I vari livelli di potenza e le opzioni disponibili per i molteplici modelli sono descritti nel presente manuale d'uso.
Questo elettrificatore ottimizza il livello di dolore percepito dall'animale ad energia costante. La tecnologia “MultiPulstronic”
permette di disperdere la potenza nell'erba e nell'animale, proteggendo ogni essere umano che entri a contatto con la
recinzione, per una sicurezza assoluta. Una modulazione dell'energia di uscita viene calcolata in funzione dell'impedenza
corrente e della sua variazione nel tempo. La sua efficacia è indiscutibile! Molto potente e progettato in modo speciale per
essere utilizzato su una recinzione permanente gigantesca perfettamente installata e immersa sotto la vegetazione, sarà
utilizzato per mucche, pecore, capre, cinghiali, animali difficili da custodire a causa del vello, della pelle o del temperamento.
La tecnologia utilizzata, detta “Impedenza ultrabassa”, permette alla recinzione di restare efficace anche in caso di perdite (fili
d'erba che toccano il filo, isolatori saltati, ecc.). Per una sicurezza di custodia maggiore, la sua concezione originale
“MultiPulstronic” fornisce l'energia sotto forma di più impulsi, che aumentano il dolore percepito dall'animale.
Una serie di spie di controllo consente di verificare il funzionamento dell'elettrificatore, la qualità della presa di terra, il livello di
perdite.
La barra grafica permette di verificare istantaneamente la tensione sul filo della recinzione.
Questo elettrificatore rispetta le Norme Internazionali di Sicurezza ed è omologato dal Ministero dell'Agricoltura.
INTELLIGENTE e adattativo
UBI 15 000 / V150
Un display digitale retroilluminato intuitivo permette di vedere in ogni momento l'energia fornita e la percentuale di isolamento
sulla recinzione. Indica anche il numero di contatti rilevati sulla recinzione e vi informa nel momento in cui l'elettrificatore
passa in modalità di energia massima e quando l'invasione di vegetazione sulla recinzione è considerevole. Infine, vi indica
anche le fasi di modulazione dell'energia di uscita, quando l'elettrificatore passa in modalità di sicurezza.
scarsa media folta
UBI 10 000 / V100 difficili/pelle spessa/ribelli/selvatici 50 17 7
UBI 15 000 / V150 difficili/pelle spessa/ribelli/selvatici 75 25 10
Animali Lunghezza recinto (en km) con vegetazione:
Alimentazione
Energia
(J) in
uscita
Max,
Energia
(J) sotto i
500 ohm
Picco di
tensione
(V)
Potenza
assorbita (W)
Impulsi/
minuti
UBI 10 000 / V100 10 5 7 000 22 50
UBI 15 000 / V150 15 5 7 000 22 50
230 V - 50 Hz
MESSA IN SERVIZIO
Si svolge in 5 fasi :
INSTALLAZIONE
Filo : con apparecchi ad IMPEDENZA ULTRABASSA, la conduttività del filo deve essere molto buona. Sarà importante
eseguire dei collegamenti con contatti molto buoni.
Presa di terra : La tecnologia IMPEDENZA ULTRABASSA di questo elettrificatore dipende completamente dalla qualità della
presa di terra. Le prestazioni calano se quest'ultima non è “sublime”. Applicate con estrema minuzia le istruzioni riportate nei
paragrafi 1-4 del capitolo Messa in servizio che segue, per una installazione ideale della presa di terra.
UBI 10 000 / V100
UBI 15 000 / V150
IT

1 - Installazione della presa di terra principale o “Terra di base” dell'elettrificatore :
Una messa a terra insufficiente è spesso causa di funzionamento scorretto di un'elettrificatore.
Perché una presa di terra sia realmente efficace, è importante che sia situata in un terreno umido. Scegliete pertanto una conca piuttosto
che un pendio all'interno del perimetro della vostra installazione. Preferite allo stesso modo una zona in cui la terra sia fertile e/o argillosa,
perché sarà più mineralizzata e condurrà meglio l'elettricità rispetto ad una zona sabbiosa o sassosa.
Non esitate a ricorrere ad un'escavatrice per effettuare i buchi necessari per la posa dei paletti della presa di terra.
La tecnologia “IMPEDENZA ULTRA BASSA” di questo elettrificatore dipende totalmente dalla qualità della presa di terra. Le prestazioni
calano fortemente se quest'ultima non è “perfetta”. I paletti di terra necessari per questo tipo di presa di terra saranno preferibilmente in
acciaio galvanizzato, con una lunghezza raccomandata di 2 metri e distanziati di almeno 4 metri gli uni dagli altri (da collegare tra loro con
un cavo in acciaio galvanizzato di grande diametro, tipo SECURGAL). Il numero minimo di paletti della presa di terra sarà di 5 per questo
elettrificatore nei terreni più adatti, ma potrà anche superare la decina in caso di terreni difficili ! La qualità della presa di terra risulterà
ancora maggiore se avete la possibilità di utilizzare dei paletti di terra aventi una lunghezza di 3 metri per arrivare a cercare una terra detta
“profonda”, più conduttrice.
Consiglio : Dopo la perforazione destinata alla posa delle vostre prese di terra di base, riempite il buco con una miscela alla bentonite
Lacmé. In tal modo, l'umidità del terreno sarà immagazzinata intorno al paletto di terra per migliorare nettamente le sue prestazioni.
Esempi di 2 tipi di installazioni per bovini a seconda del tipo di terreno :
- Caso di un terreno umido o buon conduttore : collegare il morsetto di terra del vostro elettrificatore ai vostri paletti di presa di terra di
base e collegare il morsetto di uscita elettrica ai vostri fili di recinzione detti anche “fili caldi” (vedere schema 1 riportato di seguito).
- Caso di un terreno secco o scarsamente conduttore con animali di grandi dimensioni : collegare il morsetto di terra del vostro
elettrificatore ai vostri paletti di terra di base e al filo più basso della vostra installazione a tre fili e collegare il morsetto di uscita elettrica ai
vostri fili di recinzione detti anche “fili caldi”. Ovvero : filo caldo in alto e al centro, filo neutro in basso (vedere schema 2 riportato di
seguito).
2 - OPZIONALE - installazione della presa di “Terra di riferimento” dell'elettrificatore :
Al fine di poter controllare regolarmente la qualità della presa di terra principale dell'installazione, è consigliato realizzare la posa di una
presa di “Terra di riferimento” complementare e separata.
L'installazione del paletto di terra di riferimento non ha bisogno di essere curata come quella dei paletti di terra di base. Potete utilizzare
un unico kit di presa di terra di 2 x 30 cm classico di LACME o una presa di terra semplice di 1 metro LACME. Sarà allora sufficiente
installare questo paletto di terra di riferimento ad una distanza superiore a 5 metri dalla presa di terra di base dell'elettrificatore. Rispettate,
tuttavia, come per la presa di terra principale, una distanza superiore a 10 m tra il paletto di terra di riferimento e l'altra eventuale
installazione di messa a terra della vostra rete elettrica domestica, dei cavi telefonici o di qualsiasi altra rete presente.
Schema 2
Schema 3
4 m
2 m
Schema 1
Paletti di terra di base (2 metri)
Filo caldo (90 cm - 110 cm)
Filo caldo (50 cm - 60 cm)
4 m
2 m 50 m 50 m
Filo neutro (20 cm - 30 cm)
Filo caldo (90 cm - 110 cm)
Filo caldo (50 cm - 60 cm)
Paletti di terra di base (2 metri)
4 m
2 m
Filo caldo
Filo caldo
Paletto di terra di riferimento
>5 metri
19

Nota : Se il paletto di terra di riferimento non viene installato, non potrete effettuare il test di qualità della vostra terra di base, vivamente
consigliato prima della messa in servizio dell'installazione. Non avrete quindi modo di accertarvi che il vostro elettrificatore si appoggi su
una presa di terra sufficientemente curata e capace di conseguenza di fornire, in caso di vegetazione intensa, il massimo di energia per il
quale è stato concepito.
3 - Collegamento dell'installazione della recinzione all'elettrificatore :
Collegare la recinzione al morsetto “INIZIO RECINZIONE” dell'elettrificatore usando un cavo ben isolato. Per le recinzioni di lunghe
distanze in SECURGAL, utilizzare il FISOL GALVA di LACME concepito per tensioni fino a 20.000 Volt, che può essere interrato grazie alla
sua guaina protettrice. Per le recinzioni realizzate con FORCEFLEX, preferire il cavo a doppio isolamento FISALU di LACME.
Collegare l'installazione di “Terra di base” al morsetto "TERRA" dell'elettrificatore usando un cavo buon conduttore e isolato
doppiamente di tipo FISOL GALVA o FISALU di LACME.
Collegare allo stesso modo la presa di “Terra di riferimento” al morsetto “CONTROLLO TERRA" dell'elettrificatore usando lo stesso
tipo di cavo.
Verificare che tutti i collegamenti effettuati garantiscano dei buoni contatti elettrici.
Se siete stati obbligati a mescolare metalli diversi al livello di un nodo o di un collegamento, proteggere regolarmente dall'ossidazione
questo eventuale futuro punto debole della vostra installazione usando del lubrificante meccanico.
4 - OPZIONALE - installazione di un dispositivo di simulazione di perdita importante in un punto tra il filo della recinzione e il
terreno :
È necessario simulare una perdita importante per testare la buona qualità della vostra presa di terra di base e sarà preferibile ripetere tale
operazione almeno una volta all'anno, ad esempio durante la stagione secca. Si raccomanda pertanto di montare in modo definitivo un
simulatore di questo tipo.
Per farlo, introdurre nel terreno un paletto di 1 metro ad una distanza di un centinaio di metri dalla presa di terra di base dell'elettrificatore.
Collegatelo a FISOL GALVA o FISALU (cavo alta tensione a doppio isolamento) su un sezionatore LACME collegato al filo della
recinzione. Disporrete in tal modo di un'installazione definitiva che vi permetterà di creare una perdita in qualsiasi momento e di testare
così la qualità della vostra presa di terra di base.
5 - Test del corretto funzionamento dell'installazione della presa di “Terra di base” :
Questo test consiste nel verificare il corretto funzionamento dell'installazione della vostra recinzione. Si tratta di simulare una perdita
(parallela) importante lungo la recinzione. Quando questa perdita diventa sufficientemente importante, il Led blu di sinistra inizia a
lampeggiare rapidamente. In questa occasione, se la presa di terra di base non è di qualità sufficiente, il Led rosso di destra si accende.
L'obiettivo è allora di migliorare in modo sufficiente la presa di terra di base per fare in modo che questo Led rosso di destra si spenga.
Per raggiungere tale obiettivo, è indispensabile procedere alla realizzazione preliminare delle operazioni descritte in dettaglio nei
precedenti paragrafi 2 e 4. Successivamente, potrete procedere nel modo seguente :
- Scollegate il vostro elettrificatore dalla rete di alimentazione elettrica.
- Create una perdita parallela massiva (ad esempio, se avete collocato il simulatore raccomandato al paragrafo 4, posizionando il
vostro sezionatore in modo tale da fargli attivare il cortocircuito).
- Ricollegate il vostro elettrificatore e attendete 2 minuti perché il sistema di stabilizzi.
- Trascorsi questi 2 minuti, verificate che il LED blu sia acceso (indicatore di una grossa perdita sulla recinzione).
- Rispettate la procedura da seguire ai punti A o B descritti di seguito, a seconda del vostro caso.
Se A Il Led rosso di destra è spento :
- Congratulazioni! La vostra installazione di terra di base è perfetta.
- Rimuovete la perdita parallela massiva (ad esempio, se avete collocato il simulatore raccomandato al paragrafo 4, posizionate il
Vostro sezionatore in modo tale che disattivi il cortocircuito).
- La vostra installazione adesso è in condizioni di funzionamento ottimali.
Se B Il Led rosso di destra resta acceso :
- La vostra installazione di terra di base deve essere migliorata.
- Scollegate il vostro elettrificatore.
- Aggiungete un altro paletto di terra di base alla vostra installazione (in queste condizioni di terreni “difficili”, può succedere che
una presa di terra di base necessiti fino ad una decina di paletti di 2 metri…).
- Ricollegate il vostro elettrificatore e attendete 2 minuti perché il sistema si stabilizzi.
- Verificate che il Led rosso di destra sia spento
Se è spento, fate riferimento al paragrafo A descritto sopra. Altrimenti :
- Ricominciate l'operazione B tante volte quante necessarie fino allo spegnimento del Led rosso.
Filo caldo
Filo caldo
Schema 4
Paletto di 1 metro
(per simulazione di perdita)
Sezionatore AT
± 100 metri
Fisol
4 m
2 m
>5 metri
20
